全套进口地源热泵-GSHP-中央空调地暖及热水系统方案解析

地（水）源热泵系统一．地源热泵技术综述所谓地源热泵(Ground Source Heat Pump)，即GSHP技术，是一种利用地下浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调系统。

地源热泵利用地能一年四季温度稳定的特性，冬季把地能作为热泵供暖的热源，夏季把地能作为空调的冷源；即在冬季把高于环境温度的地能中的热能取出来供给室内采暖，夏季把室内的热能取出来释放到低于环境温度的地能中，通过少量的高位电能输入，实现低位能向高位能转移的一种技术。

关于地源热泵的名称问题一直以来都是各个地方叫法不一样的，到目前为止，“地源热泵”的命名尚不统一。

最近几年国内空调设备生产厂家纷纷推出了各式各样的地源热泵产品，冠之以诸如“地能中央空调系统”、“水源中央空调系统”、“地温中央空调系”、“中央液态冷热源”等等的名称，在一定程度上起到了混淆视听的作用，使地源热泵这一非常成熟的技术蒙上了一层神秘的面纱。

一般来讲有两个术语来描述：地热泵（Geothermal Heat Pump）和地源热泵（Ground-source Heat pump）。

前者一般用于人们在市场中以及官方用语；后者用于工程技术中。

国内来讲，一般叫做地(源)热泵，或者土壤源热泵。

目前，国内工程市场上习惯把采用地埋管技术的热泵系统称为“地源热泵”，利用抽灌井技术的热泵系统称为“水源热泵”。

其组成如图所示。

压缩机热泵机组介质循环泵过滤器土壤换热器(地藕换热井）空调循环泵地源热泵系统运行原理图蒸发器冷凝器节流阀空调器空调器空调器过滤器地源热泵技术采用热泵技术，将地层作为冷热源。

它的做功总是从低温热源提取热量，向高温热源放出热量，因此，一个相对稳定的地下热源是决定地源热泵技术工作效率的关键因素。

在供暖过程中，地层是低温热源，不断从地层吸收热量向热泵提供相对恒温的介质；在制冷场合，地上循环系统是热泵的低温热源，不断从室内吸收热量向热泵提供相对恒温的循环介质。

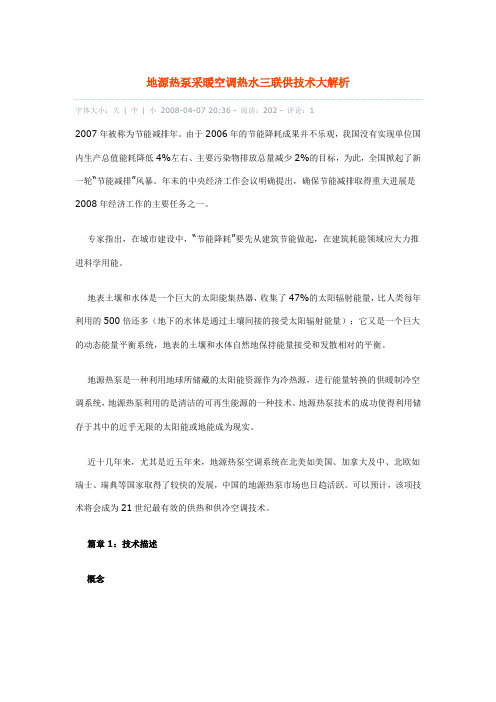

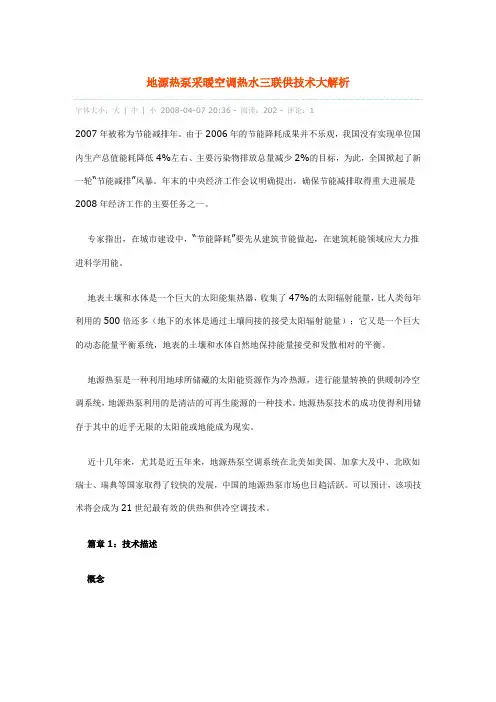

地源热泵采暖空调热水三联供技术大解析字体大小：大| 中| 小2008-04-07 20:36 - 阅读：202 - 评论：12007年被称为节能减排年。

由于2006年的节能降耗成果并不乐观，我国没有实现单位国内生产总值能耗降低4%左右、主要污染物排放总量减少2%的目标，为此，全国掀起了新一轮“节能减排”风暴。

年末的中央经济工作会议明确提出，确保节能减排取得重大进展是2008年经济工作的主要任务之一。

专家指出，在城市建设中，“节能降耗”要先从建筑节能做起，在建筑耗能领域应大力推进科学用能。

地表土壤和水体是一个巨大的太阳能集热器，收集了47%的太阳辐射能量，比人类每年利用的500倍还多（地下的水体是通过土壤间接的接受太阳辐射能量）；它又是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散相对的平衡。

地源热泵是一种利用地球所储藏的太阳能资源作为冷热源，进行能量转换的供暖制冷空调系统，地源热泵利用的是清洁的可再生能源的一种技术。

地源热泵技术的成功使得利用储存于其中的近乎无限的太阳能或地能成为现实。

近十几年来，尤其是近五年来，地源热泵空调系统在北美如美国、加拿大及中、北欧如瑞士、瑞典等国家取得了较快的发展，中国的地源热泵市场也日趋活跃。

可以预计，该项技术将会成为21世纪最有效的供热和供冷空调技术。

篇章1：技术描述概念地源热泵技术是一种利用地下浅层地热资源（也称为地源能，包括土壤、地下水、地表水、河水、海水、湖水等），同时实现建筑采暖、制冷和生活热水三联供的高效节能空调技术。

地源热泵通过输入少量的高品位能源（如电能），以地源能作为热泵夏季制冷的冷却源、冬季采暖供热的低温热源。

即在冬季，把地能中的热量“取”出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地下去。

技术原理A、地源热泵制冷空调:冷凝器以地源为冷却源，在蒸发器中输出低温冷冻水用于建筑物的空调或生产工艺的低温冷却水。

地源热泵供暖方案1. 引言地源热泵（Ground Source Heat Pump, GSHP）是一种利用地热能进行供热和供冷的系统。

相比传统的采暖设备，地源热泵能够提供更高效、更环保、更节能的供暖方案。

本文将介绍地源热泵供暖方案的原理、优势以及应用实例。

2. 原理地源热泵供暖系统的主要原理是利用地下的恒定温度作为热源，通过地源热泵将地下的低温热能提取出来，经过压缩升温后用于供暖。

地源热泵供暖的工作流程如下：1.地源热泵从地下采集热能：通过埋入地下的地热井或水井，将地下的低温热能吸收到地源热泵系统中。

2.地源热泵系统中的制冷剂：地源热泵系统通过回路中的制冷剂将地下的低温热能带到蒸发器中。

3.制冷剂的压缩：通过压缩机对制冷剂进行压缩，使其升温。

4.制冷剂的解压：经过压缩后的制冷剂进入冷凝器，通过放热使其冷却，并进一步降低温度。

5.室内供暖：冷却后的制冷剂进入室内，通过换热器将热能释放到供暖系统中，实现室内的供暖。

3. 优势相比传统的供暖方式，地源热泵供暖具有以下优势：3.1 高效节能地源热泵供暖系统利用地下的恒定温度作为热源，在低温条件下能够提供足够的热量，提高了供暖系统的热效率。

根据统计数据，地源热泵供暖系统的能效比通常为4-5，远高于传统的采暖设备。

3.2 环保低碳地源热泵供暖过程中不会产生烟尘、废气等污染物，不会对环境造成污染。

由于地下能源的使用，也不需要使用化石燃料，减少了温室气体的排放，具有较好的环保性。

3.3 稳定可靠地源热泵供暖系统的热源来自地下，地温较为稳定，不受气候变化的影响。

因此，地源热泵供暖系统在运行过程中能够提供稳定的供热效果，不受室外温度的影响。

4. 应用实例地源热泵供暖方案已经在许多国家和地区得到广泛应用。

以下是几个地源热泵供暖的实际应用实例：4.1 家庭供暖地源热泵供暖系统适用于各种类型的建筑，包括住宅、别墅等。

它可以提供稳定的供暖效果，同时具有高效节能和环保的特点，受到越来越多家庭的青睐。

地源热泵供暖方案地源热泵（Ground Source Heat Pump, 简称GSHP）是一种利用地下热能进行空调供暖的环保能源技术。

它通过利用地下稳定的热源，将低温热能转化为高温热能，为建筑提供供暖和制冷服务。

本文将介绍地源热泵供暖方案及其优势。

一、地源热泵供暖原理地源热泵供暖采用了地热能资源，其原理可通过以下几个步骤来解释：1. 地下热能吸收：通过地下水循环、地下水循环泵和地下回水管等设备，将地下储存的热能通过吸热剂吸收到地源热泵中。

2. 热泵系统循环：地源热泵将吸热剂中获得的低温热能传给蒸发器，将低温液态制冷剂转化为低温蒸气。

3. 压缩和加热过程：低温蒸汽被压缩成高温蒸汽，蒸汽冷凝释放出高温热能。

4. 供暖系统传热：高温热能通过换热器传导给供暖系统，供暖系统将热能以空气或水的形式传输到室内，实现供暖效果。

二、地源热泵供暖方案的优势1. 高效节能：地源热泵供暖系统利用地下稳定的温度资源，不依赖外界环境温度，能够在较低的运行能力下提供稳定的热能。

相比传统燃煤、电采暖等方式，节能效果显著，能够减少能源消耗和碳排放。

2. 环保低碳：地源热泵供暖过程中，不产生燃烧废气和烟尘，无热量和噪音污染，对周围环境没有负面影响。

地源热泵是一种清洁、环保的供暖方式。

3. 稳定舒适：地源热泵供暖系统能够保持持续稳定的供热温度，并具有自动调控功能，可以根据室内温度和需求进行智能调节，使室内温度始终保持在舒适范围内。

4. 多功能应用：地源热泵系统不仅可以满足供暖需求，还可以提供制冷、热水等多种功能。

它可以通过调节工作模式，将热泵逆向工作从而实现室内空调效果。

三、地源热泵供暖系统的应用地源热泵供暖系统广泛应用于居住区、办公楼、商场、学校等各类建筑。

对于冷气困扰、能源需求高的地区，地源热泵供暖系统具有重要的应用前景。

1. 居住区：地源热泵供暖系统可以满足大规模居住区的供暖需求。

它的高效节能和环保特点使其成为未来城市发展的首选供热方式。

地源热泵的特点及施工难点解析地源热泵（Ground Source Heat Pump，GSHP）是一种利用地下的热能实现供暖和制冷的系统。

其特点和施工难点如下所述：1.高效节能：地源热泵利用地下稳定的温度来供暖和制冷，相比传统的采暖设备，具有更高的能效。

根据数据，地源热泵的能效比（COP）可以达到3-4，即每消耗1单位的电能，可以获得3-4个单位的热能。

2.环保低排放：地源热泵没有直接的燃烧过程，不会产生二氧化碳、氮氧化物等空气污染物，对环境友好。

3.稳定性好：地下温度相对稳定，不受季节变化、气候变化的影响，能够提供稳定的供暖和制冷效果。

4.灵活性高：地源热泵可以通过地下的水源、土壤或岩石等热源进行采暖和制冷，适用范围广泛。

5.可以与其他能源设备结合使用：地源热泵可以与其他能源设备如太阳能、风能等进行结合，提高能源利用效率。

1.地质勘探：地源热泵需要通过地下热源来实现供暖和制冷，因此需要进行地质勘探，了解地下的岩层、土壤等情况，选择合适的热源，并准确地确定地源热泵的井深和井径等参数。

2.井施工：地源热泵需要通过井从地下获取热能，井的施工是地源热泵系统中的关键环节。

井的施工涉及到井的钻探、井壁护结构、井套管等工艺，施工难度较大。

此外，由于地下的地质条件不同，井的施工也存在一定的风险，如遇到坚硬岩层、岩溶地貌等问题，施工难度更大。

3.管道敷设：地源热泵需要通过管道从地下热源传递热能到建筑物内部，管道的敷设是地源热泵系统中的重要环节。

管道的敷设需要考虑到敷设深度、保温材料、管道的连接方式等因素，施工需要专业的技术和设备。

4.建筑物适配：地源热泵需要与建筑物的供暖、制冷系统进行适配，包括供暖、制冷设备的选择、管网的设计等。

建筑物的适配需要根据具体情况进行设计，包括建筑物的保温性能、能源需求等因素的考虑。

5.运行维护：地源热泵系统的运行维护也是一个难点。

地源热泵系统中的各个组件需要进行定期的检测和维护，包括井的清洗、泵的检修、管道的保养等。

地源热泵中央空调系统设计及经济性分析地源热泵是一种利用地壳中的地热能源进行空调制冷和供暖的热泵系统。

它利用地下稳定的温度来进行能量转换，具有能源利用效率高、环境友好、长期稳定等优点。

在地源热泵系统中，地源热泵中央空调系统是应用最为广泛的一种形式，可以满足建筑物的制冷、供暖、热水等需求。

本文将对地源热泵中央空调系统的设计原理和经济性进行分析和探讨。

一、地源热泵中央空调系统设计原理地源热泵中央空调系统是由地热井、地热泵、供暖水泵、冷却水泵、蓄能水箱、空调末端设备等组成。

其工作原理是通过地下地热井吸收地热能源，利用地热泵将地热能源提升至室内进行制冷或供暖。

1. 地热井：地热井负责与地下地热能源进行换热，一般采用多管井或螺旋井的形式进行设计。

地热井的深度通常在50米以上，确保能够吸收到地下稳定的地热能源。

2. 地热泵：地热泵是地源热泵系统的核心部件，其内部包含蒸发器、压缩机、冷凝器和节流阀等。

地热泵通过循环工质的变化来完成地热能源的吸收和释放，实现制冷和供暖功能。

3. 供暖水泵和冷却水泵：供暖水泵和冷却水泵分别负责将地热泵产生的热水和冷水输送至室内末端设备，满足建筑物的供暖和制冷需求。

4. 蓄能水箱：蓄能水箱用于储存地热泵系统产生的热水或冷水，保证系统在不同负荷条件下可以提供稳定的热量和冷量。

5. 空调末端设备：空调末端设备包括室内机组、风管和末端风口，用于室内空气的循环和调节，满足建筑物的空调需求。

通过上述组成部分的协同作用，地源热泵中央空调系统可以实现建筑物的空调制冷、供暖等功能，并具有能源利用效率高、环保节能等优点。

地源热泵中央空调系统相比传统的空调系统在能源利用效率、环保节能、运行成本等方面具有明显优势。

下面从系统投资成本、运行维护成本以及长期收益等方面对地源热泵中央空调系统的经济性进行分析。

1. 系统投资成本地源热泵中央空调系统的投资成本相对于传统空调系统有所增加，主要体现在地热井的施工、地热泵设备的采购及安装、管道和末端设备的安装等方面。

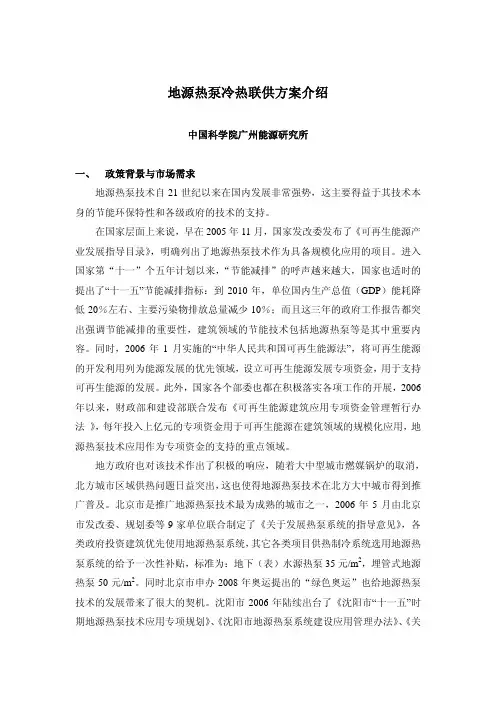

地源热泵冷热联供方案介绍中国科学院广州能源研究所一、 政策背景与市场需求地源热泵技术自21世纪以来在国内发展非常强势，这主要得益于其技术本身的节能环保特性和各级政府的技术的支持。

在国家层面上来说，早在2005年11月，国家发改委发布了《可再生能源产业发展指导目录》，明确列出了地源热泵技术作为具备规模化应用的项目。

进入国家第“十一”个五年计划以来，“节能减排”的呼声越来越大，国家也适时的提出了“十一五”节能减排指标：到2010年，单位国内生产总值（GDP）能耗降低20％左右、主要污染物排放总量减少10％；而且这三年的政府工作报告都突出强调节能减排的重要性，建筑领域的节能技术包括地源热泵等是其中重要内容。

同时，2006年1月实施的“中华人民共和国可再生能源法”，将可再生能源的开发利用列为能源发展的优先领域，设立可再生能源发展专项资金，用于支持可再生能源的发展。

此外，国家各个部委也都在积极落实各项工作的开展，2006年以来，财政部和建设部联合发布《可再生能源建筑应用专项资金管理暂行办法》，每年投入上亿元的专项资金用于可再生能源在建筑领域的规模化应用，地源热泵技术应用作为专项资金的支持的重点领域。

地方政府也对该技术作出了积极的响应，随着大中型城市燃媒锅炉的取消，北方城市区域供热问题日益突出，这也使得地源热泵技术在北方大中城市得到推广普及。

北京市是推广地源热泵技术最为成熟的城市之一，2006年5月由北京市发改委、规划委等9家单位联合制定了《关于发展热泵系统的指导意见》，各类政府投资建筑优先使用地源热泵系统，其它各类项目供热制冷系统选用地源热泵系统的给予一次性补贴，标准为：地下（表）水源热泵35元/m2，埋管式地源热泵50元/m2。

同时北京市申办2008年奥运提出的“绿色奥运”也给地源热泵技术的发展带来了很大的契机。

沈阳市2006年陆续出台了《沈阳市“十一五”时期地源热泵技术应用专项规划》、《沈阳市地源热泵系统建设应用管理办法》、《关于全面推进地源热泵系统建设和应用工作的实施意见》，计划到2010年全市地源热泵技术应用面积达6500万m2，占供热面积的32.5％。

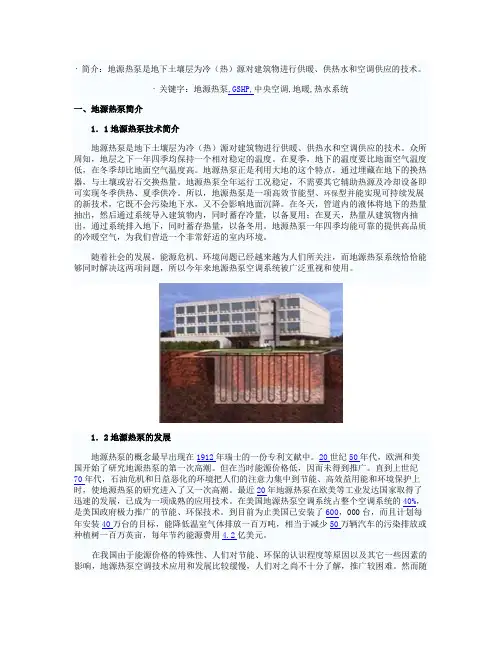

∙简介：地源热泵是地下土壤层为冷（热）源对建筑物进行供暖、供热水和空调供应的技术。

∙关键字：地源热泵,GSHP,中央空调,地暖,热水系统一、地源热泵简介1．1地源热泵技术简介地源热泵是地下土壤层为冷（热）源对建筑物进行供暖、供热水和空调供应的技术。

众所周知，地层之下一年四季均保持一个相对稳定的温度。

在夏季，地下的温度要比地面空气温度低，在冬季却比地面空气温度高。

地源热泵正是利用大地的这个特点，通过埋藏在地下的换热器，与土壤或岩石交换热量。

地源热泵全年运行工况稳定，不需要其它辅助热源及冷却设备即可实现冬季供热、夏季供冷。

所以，地源热泵是一项高效节能型、环保型并能实现可持续发展的新技术，它既不会污染地下水，又不会影响地面沉降。

在冬天，管道内的液体将地下的热量抽出，然后通过系统导入建筑物内，同时蓄存冷量，以备夏用；在夏天，热量从建筑物内抽出，通过系统排入地下，同时蓄存热量，以备冬用。

地源热泵一年四季均能可靠的提供高品质的冷暖空气，为我们营造一个非常舒适的室内环境。

随着社会的发展，能源危机、环境问题已经越来越为人们所关注，而地源热泵系统恰恰能够同时解决这两项问题，所以今年来地源热泵空调系统被广泛重视和使用。

着人们生活水平的提高，人均能耗的增长，一次性矿物能源的日益衰竭以及环境的日趋恶化，地源热泵技术已越来越引起人们的重视。

据统计，仅在北京2004年施工并投入运行的地源热泵系统的空调工程占全年空调工程总量的2/3以上。

可以预见，随着经济的发展，人们节能、环保意识的日益提高，地源热泵作为一种节能、环保的绿色空调设备适应能源可持续发展战略要求，在中国必将有广阔的应用和发展前景。

1．3地源热泵工作原理地源热泵系统工作原理如图所示，夏季制冷时，大地作为排热场所，把室内热量以及压缩机耗能加热生活热水，多余的热能通过埋地盘管排入大地中，再通过土壤的导热和土壤中水分的迁移把热量扩散出去。

冬季供热时，大地作为热泵机组的低温热源，通过埋地盘管获取土壤中热量为室内供热及供应热水。

地源热泵空调热水工程方案一、项目概述地源热泵系统是利用地下温度相对稳定的地热能源，通过地热井取热和散热管道传输热量，达到冬暖夏凉的高能效节能的采暖、制冷和热水供应系统。

本方案将运用地源热泵技术，设计实现一套能够满足建筑物空调供暖、制冷和热水供应的节能环保系统。

该项目包括地下热能源采集系统、地源热泵换热系统、空调系统、热水供应系统等多个模块，通过科学合理的整合和设计实现全年节能高效的运行。

二、项目背景现今社会，环保节能已成为人们普遍关注的话题，地源热泵技术作为一种利用地下热能资源的节能技术，受到了广泛的关注和应用。

地源热泵系统不仅可以满足建筑物空调供热、制冷和热水需求，同时还具有高效节能、环保无污染、运行稳定等优势，符合现代社会对于低碳环保的需求。

因此，在建筑物空调和热水供应系统的选型上，地源热泵技术已成为一个热门的选择。

三、项目目标1. 实现建筑物全季节恒温需求：包括冬天取暖、夏天制冷和全年热水供应。

2. 提高能源利用效率：通过地源热泵技术实现空调制热和制冷节能高效。

3. 减少环境污染：地源热泵系统不存在永久性的污染物排放，减少对环境的影响。

4. 降低系统运行成本：通过地源热泵技术，降低建筑物的运行成本。

四、项目范围本项目包括以下主要工程：地下热能源采集系统、地源热泵换热系统、空调系统、热水供应系统以及控制系统。

1. 地下热能源采集系统：通过地热井通过循环水系，取得地热能源。

2. 地源热泵换热系统：通过地源换热器，将地下的地热能源传递给热泵系统。

3. 空调系统：通过地源热泵，实现空调供暖和制冷系统。

4. 热水供应系统：通过地源热泵，实现全年热水供应。

5. 控制系统：通过控制系统，实现各个系统的运行管理和调节。

五、工程实施方案1. 地下热能源采集系统地下热能源采集系统是整个地源热泵系统的基础，其性能将直接影响到地源热泵系统的运行效果。

根据建筑物的需求和地下地热情况，设计合理的地热井布置和循环水系统，确保能够充分利用地下的地热资源。
