过程流体机械试题 (1)。。

一、填空（本大题15分，每空0.5分）1、按工作介质的不同，流体机械可分为（压缩机）、（泵）和（分离机）。

2、平面填料的典型结构是三六瓣结构，即朝向气缸的一侧由（三瓣）组成，背离气缸的一侧由（六瓣）组成，每一块平面填料外缘绕有螺旋弹簧，起（预紧）作用。

3、往复活塞泵由（液力端）和（动力端）组成。

4、防止离心压缩机的转子因受其重力下沉需要两个（径向）轴承，防止转子因受轴向推力窜动需要（轴向止推）轴承。

5、压缩机中的惯性力可分为（往复）惯性力和（旋转）惯性力。

6、往复式压缩机的工作腔部分主要由（气阀）、（气缸）和（活塞）构成。

7、离心泵的过流部件是（吸入室）、（叶轮）和（蜗壳）。

8、泵的运行工况点是（泵特性曲线）和（装置特性曲线）的交点。

9、离心压缩机级内的能量损失主要包括：（流动）损失、（漏气）损失和（轮阻）损失。

10、往复式压缩机的传动部分是把电动机的（旋转）运动转化为活塞的（往复）运动。

11、由比转数的定义式可知，比转数大反映泵的流量（大）、扬程（低）。

12、离心压缩机中，在每个转速下，每条压力比与流量关系曲线的左端点为（喘振点）。

各喘振点联成（喘振线），压缩机只能在喘振线的（右面）性能曲线上正常工作。

二、（本大题10分，每小题1分）判断1、（×）采用多级压缩可以节省功的主要原因是进行中间冷却。

2、（×）压缩机的冷却方式主要分为（风冷）和（水冷）。

3、（×）管网特性曲线决定于（管网本身的结构）和用户的要求。

4、（×）按级数可将离心泵分为（单级泵）和（多级泵）。

5、（×）活塞与气缸之间需采用（活塞环）密封，活塞杆与气缸之间需采用（填料）密封。

6、（×）往复式压缩机的传动部分是把电动机的旋转运动转化为活塞的往复直线运动。

7、（×）气阀中弹簧的作用是帮助阀片关闭和减轻阀片开启时与（升程限制器）的撞击。

8、（×）在双作用气缸中，为利于填料密封，在曲轴一侧配置（较低）压力级。

过程流体机械考试题过程流体机械考试题一、选择题1、下列哪个选项不是容积式泵的特点？（） A. 流量稳定 B. 压力变化小 C. 输送粘性介质 D. 出口压力受粘性影响大2、下列哪个部件不属于离心式压缩机？（） A. 转子 B. 蜗壳 C. 叶轮 D. 扩压器3、下列哪个选项不是往复式压缩机的特点？（） A. 流量均匀 B. 压力范围广 C. 适应性强 D. 噪声大4、下列哪个选项不是旋桨式泵的优点？（） A. 流量大 B. 压力稳定 C. 寿命长 D. 维修性好5、下列哪个选项不是容积式泵的优点？（） A. 流量稳定 B. 压力变化小 C. 不受粘度变化影响 D. 出口压力受粘性影响小二、简答题6、请简述离心式压缩机的叶轮类型及各自的特点。

61、请简述往复式压缩机的结构和工作原理。

611、请简述旋桨式泵的叶轮和导翼结构特点。

6111、请简述容积式泵的容积式工作原理。

61111、请简述容积式泵和往复式压缩机的区别和联系。

三、论述题11、请论述容积式泵和离心式泵的区别，包括结构、工作原理、性能和应用等方面。

111、请论述往复式压缩机在化工生产中的应用及作用，以及与离心式压缩机的比较。

1111、请论述旋桨式泵的应用范围及其优缺点。

11111、请论述容积式泵在化工生产中的应用及其优缺点。

四、分析题15、结合过程流体机械的相关知识，分析化工生产中流量波动的原因及其对生产的影响，并提出解决方案。

151、结合实际案例，分析容积式泵在化工生产中的选型依据和注意事项。

1511、结合实际案例，分析离心式压缩机在化工生产中的选型依据和注意事项。

15111、结合实际案例，分析往复式压缩机在化工生产中的选型依据和注意事项。

五、综合题19、请综合运用过程流体机械的相关知识，设计一套化工生产流体输送系统，并阐述其工作原理和优势。

该系统需满足以下要求：流量稳定、压力变化小、适应性强、维修性好、噪声小。

机械加工的自动化过程机械加工的自动化过程：变革的力量与未来的展望在当今的工业领域，机械加工的自动化过程已经成为提高生产效率、降低成本和保障产品质量的重要手段。

过程流体机械练习题答案一、选择题1. 过程流体机械中，离心泵的工作原理是什么？A. 利用离心力来输送流体B. 利用重力来输送流体C. 利用压力差来输送流体D. 利用电磁力来输送流体答案：A2. 以下哪种情况会导致离心泵的效率下降？A. 流体粘度增加B. 流体温度升高C. 泵的转速增加D. 泵的扬程增加答案：A3. 离心泵在启动前需要进行的操作是：A. 打开出口阀门B. 打开进口阀门C. 关闭出口阀门D. 打开所有阀门答案：B4. 以下哪个不是过程流体机械的类型？A. 离心泵B. 往复泵C. 齿轮泵D. 电磁泵答案：D5. 在离心泵的运行中，如果吸入管道漏气，会导致什么问题？A. 泵的流量增加B. 泵的扬程下降C. 泵的效率提高D. 泵的噪音增大答案：B二、填空题6. 过程流体机械中的_________泵适用于高粘度流体的输送。

答案：齿轮泵7. 离心泵的效率是指泵的有效功率与_________功率之比。

答案：输入8. 过程流体机械中，_________泵的工作原理是利用活塞的往复运动来输送流体。

答案：往复泵9. 在离心泵的运行中，如果泵的转速增加，其流量_________。

答案：增加10. 离心泵的扬程与泵的转速的平方成正比，因此泵的转速增加时，其扬程会_________。

答案：显著增加三、简答题11. 简述离心泵的启动和停止操作步骤。

答案：启动离心泵时，首先打开进口阀门，确保泵内充满液体，然后关闭出口阀门以减少启动负荷，接着启动泵，待泵正常运行后逐渐打开出口阀门。

停止离心泵时，应先关闭出口阀门，然后停止泵的运行，最后关闭进口阀门。

12. 离心泵在运行中出现振动的原因可能有哪些？答案：离心泵运行中出现振动的原因可能包括：泵的安装不稳固，泵与驱动设备的对中不良，叶轮不平衡，轴承磨损，吸入管道漏气，或者泵的转速过高等。

四、计算题13. 已知某离心泵的转速为3000转/分钟，叶轮直径为0.3米，求该泵的理论扬程。

过程流体机械练习题答案第一题：题目：某水泵出口处水压为3MPa，进口处水压为0.2MPa。

水泵输入功率为100kW，效率为80%，出口流量为80m³/h。

已知水泵的压力升程系数为60m/kW。

试求水泵的扬程和流体功率。

解答：已知数据：出口水压 P_out = 3MPa进口水压 P_in = 0.2MPa输入功率 P_in = 100kW效率η = 80%出口流量 Q_out = 80m³/h压力升程系数 Z = 60m/kW根据流体动力学公式：扬程 H = (P_out - P_in) / ρg其中ρ 为水的密度，g 为重力加速度由于题目中没有给出流体的密度，无法计算扬程。

流体功率P_fluid = ρgQ_outH同样地，由于流体密度未知，无法计算流体功率。

第二题：题目：某管道长度为100m，内径为150mm，粗糙度为0.2mm，输送水流速为0.5m/s。

计算管道的阻力损失。

解答：已知数据：管道长度 L = 100m管道内径 d = 150mm = 0.15m管道粗糙度ε = 0.2mm = 0.0002m水流速度 v = 0.5m/s流体在管道中的阻力损失可以通过达西公式计算：Δh = λLv² / (2gd)其中λ 为摩擦阻力系数，g 为重力加速度根据题目中给出的数据，需要首先计算摩擦阻力系数。

达西公式中的摩擦阻力系数可以通过克什勒图表或其他方法得到，这里假设摩擦阻力系数为0.02。

代入已知数据进行计算：Δh = (0.02)(100)(0.5)² / (2(9.8)(0.15))经过计算得到：Δh ≈ 0.051m所以，该管道的阻力损失约为0.051m。

第三题：题目：某容器中盛有20m³的液体，液体密度为1000kg/m³，容器底部距离液面高度为3m，液体流速为2m/s。

求容器底部的压力。

解答：已知数据：液体体积 V = 20m³液体密度ρ = 1000kg/m³液体流速 v = 2m/s容器底部距离液面高度 h = 3m液体底部的压力可以通过静压计算：P_b = P_0 + ρgh其中 P_0 为大气压力，g 为重力加速度根据题目中给出的数据，需要首先确定大气压力。

陕西科技大学过程流体机械期末考试题陕西科技大学试题纸课程过程流体机械班级学号姓名题号一二三四五六七八九十总分得分阅卷人一，填空题，30分1,理论工作循环包括（进气）、（压缩）、（排气）三个过程。

实际工作循环包括（进气）、（膨胀）、（压缩）和（排气）四个过程。

活塞运动到达主轴侧的极限位置称为（内止点）；活塞运动到达远离主轴侧的极限位置称为（外止点）。

活塞从一个止点到另一个止点的距离为（行程）。

2．往复压缩机常用的润滑方式有（飞溅）润滑、（压力）润滑和（喷雾）润滑。

压缩机的冷却方式主要有（风冷）和（水冷）。

压缩机的机械效率是（指示功率）和（轴功率）之比。

3．气阀主要由（阀座）、（弹簧）、（升程限制器）和（）四部分组成。

4,流体机械按其能量的转换形式可分为（原动机）和（工作机）二大类,按工作介质的不同，流体机械可分为（压缩机）、（泵）和（分离机）。

按流体机械工作原理的不同，可分为（往复式）和（旋转式）流体机械。

5,离心压缩机级内的流动损失分为（摩阻）损失、（分离）损失、（冲击）损失、（二次流）损失和（尾迹）损失。

6．常用的轴向推力的平衡措施有：（叶轮对排）、（叶轮背向加筋）和采用（平衡盘）。

7，过滤离心机操作循环一般包括（加速），加料，（第二加速），加料空运转，洗涤，洗涤空运转，（甩干），减速和卸料等九个阶段。

8平面填料的典型结构是三六瓣结构，即朝向气缸的一侧由（三瓣）组成，背离气缸的一侧由（六瓣）组成，每一块平面填料外缘绕有螺旋弹簧，起（预紧）作用。

9，往复活塞泵由（液力端）和（动力端）组成。

10、防止离心压缩机的转子因受其重力下沉需要两个（径向）轴承，防止转子因受轴向推力窜动需要（轴向止推）轴承。

11，压缩机中的惯性力可分为（往复）惯性力和（旋转）惯性力。

12，往复式压缩机的工作腔部分主要由（气阀）、（气缸）和（活塞）构成。

13，离心泵的过流部件是（吸入室）、（叶轮）和（蜗壳）。

14，泵的运行工况点是（泵特性曲线）和（装置特性曲线）的交点。

南京工业大学过程流体机械试题（A）卷（闭）2008-2009 学年第1学期使用班级控0501-0504班级学号姓名一、填空题（每题2分，共20分）1．往复式压缩机级的理论压缩循环过程有过程；往复式压缩机级的实际压缩循环过程有过程。

2．往复式压缩机进行多级压缩的理由有。

3．活塞式压缩机气量的调节方式有。

4．离心式压缩机气量的调节方式有。

5．往复式压缩机中气阀主要有等四部分；往复式压缩机在曲轴上安置平衡块的目的是。

6．离心压缩机中消除轴向推力的几种平衡措施有。

7．泵有效汽蚀余量＞必须汽蚀余量，泵泵有效汽蚀余量=必须汽蚀余量，泵泵有效汽蚀余量＜必须汽蚀余量，泵。

8．离心压缩机基本工作原理中包含的方程有9．泵发生汽蚀的后果具体有。

10．非均一系通过机械分离的主要方法有。

二、分析问答题（每题7分；共35分）1．何为转子轴系的临界转速？影响其大小因素有哪些？轴安全工作转速的要求是什么？工作转速能否等于二倍的第一界临界转速，并说明理由？2．简述离心压缩机喘振的机理？为防喘振可采取哪些措施？m,两列旋转不平衡质量也相等3．两列对动式往复压缩机，若两列往复运动质量相等均为sm，两列气缸中心线相距为a，曲柄半径为r，角速度为 ，试分析该压缩机在均为r惯性力和惯性力矩方面平衡情况？4．何为泵有效汽蚀余量？写出其公式表达式，分析那些参数与其相关？5．简述离心机选型的原则？若某管式分离机的转鼓内径为105mm，转鼓高度为88mm，转速为16000r/min，其分离因素是多大？二、计算题（第1、2、3题各15分，共45分）1．某单级双作用空气压缩机，已知气缸直径1D =300mm,活塞杆直径d=30mm ，曲柄半径r=100mm,转速n=400r/min ，名义吸气压力为50.9810a p ⨯，名义排气压力为5310⨯a p ，气缸相对余隙容积12%α=，多变膨胀指数n=1.2，气缸用水冷却，（1）若0.97,0.96,0.93,0.90p t l λλλλΦ====，计算该压缩机的排气量？（2）若为了挖掘潜力，把相对余隙容积改为7%，求排气量增加多少？（3）若进气相对压力损失系数s δ为0.07，排气相对压力损失系数d δ为0.08，求该压缩机在余隙容积改为7%时的指示功率？（m=k=1.4）注：11(1)(1)1601j j m j m ij sj vj sj sj j oj j m N n P V m δλεδ-⎧⎫⎪⎪⎡⎤=-+-⎨⎬⎣⎦-⎪⎪⎩⎭2.已知离心压缩机用于压缩空气，R=288.3J/Kg.K, k=1.4 , 首级进气压力为大气压力, 进气温度为20℃, 如取222230/,0.31,50,24,r A u m s z ϕβ︒====04.0=+df l ββ，0.8pol η=，求首级的出口压力？如用该压缩机来压缩2co 气体，试分析级出口压力的变化？ 注: 22222)]sin()(1[u Zctg H A A r th βπβϕ--=, 1211[()1]1m m pol p mH RT m p -=--3.有一台离心泵，转速为1450r/min ，叶轮外径为380mm ，全扬程为45m ，流量为803m ， （1）如该泵的转速降为1200r/min ，则该泵的扬程和流量是多少？（2）如用切割叶轮的方法使该泵的流量下降到与降速为1200r/min 时相同，则切割量应该是多少？。

一、 填空（每空1分 共15分）1.离心泵叶轮根据叶片出口相对流动角β2的不同可分为三种不同形式，当β2<90 º时为 ，β2=90 º时为 ，β2>90º时为 ；对应于三种叶轮效率为 、 、 。

2前向式叶轮的叶片弯曲方向与叶轮旋转方向___________________。

3.叶轮是离心泵的能量转换元件，它的结构形式有_______、_______、_________三种。

4. 泵与风机中能量转换时的损失可分为______________、________________、_______________。

5.要保证泵不发生汽蚀，首先要正确地确定泵的_________________________。

6.泵串联运行时，所输送的流量均________________，而串联后的总场程为串联各泵所产生的扬程之和。

二、选择（ 每题2分 共20分）1．离心式泵的主要部件不包括（ ） A.叶轮 B.汽缸 C.机壳 D.吸入室 2.在理论能头2g w -w 2g u -u 2g v -v H 221212221222T ∞∞++∞∞=∞中，表示液体静能头的中（）A ．2gu -u 1222 B ．2gv -v 1222∞∞C ．2g w -w 2212∞∞D ．2g w -w 2g u -u 22121222∞∞+3．离心式叶轮有三种不同的形式，其叶轮形式取决于（ ）A ． 叶片入口安装角B ． 叶片出口安装角C ． 叶轮外径和宽度D ． 叶轮内径和宽度4．电厂中要求具有陡降型性能曲线的设备是（ ）A ． 给水泵B ．送风机C ．循环水泵D ．凝结水泵 5．下列各项中与有效汽蚀余量NPSHa 值无关的是（ ）A ． 吸入管路参数B ． 管路中流量C ． 泵的结构D.泵入口压力6．两台风机并联运行的主要目的是（）A．增加流量B．增加扬程C．增加全压D．既增加扬程也增加全压7．为了保证串联运行时泵都工作在高效区，选择设备时，应使各泵在最佳工况点有相等或相近的（）A．扬程B．流量C．比转数D．功率8．目前电厂大型机组的离心式送、引风机常采用的调节方式是（）A．导流器调节B．进口端节流调节C．回流调节D．出口端节流调节9.某台水泵在转速不变时，当输送的水温度增加时，其轴功率( )A.增加B.降低C.不变D.先降低，后增加10.当流体以α1=90°的方向进入叶轮时，离心式泵的无限多叶片的理论扬程为( )Hug Tu ,∞=22υC. HwgTu,,∞∞=22υD.HwgTu,∞=22υ三、简答（每题5分共15分）1．泵与风机的效率是如何定义的？它有哪几种效率组成？2．降低泵必需汽蚀余量的措施有哪些？3. 泵与风机的工况调节的方法有很多种，以节流调节和变速调节为例分析其优缺点。

过程流体机械试题一、单项选择题(每题1分，共10分)1.液体从泵入口流到出口的过程中，通常存在的三种损失有流动损失、流量损失和（）。

A.机械损失B.尾迹损失C.冲击损失D.泄漏损失2.下列零部件中属于离心泵过流部件的是（）。

A.转轴B.轴封箱C.蜗壳D.口环3.为便于对不同类型泵的性能与结构进行比较，泵的比转数n s是其（）。

A.任意效率点的比转数B.最高效率点的比转数C.最低效率点的比转数D.最小流量的比转数4.在泵出口设有旁路与吸液罐相连通，改变旁路上调节阀的开度调节流量属于（）。

A.改变管路特性工况调节B.改变工艺参数调节C.改变尺寸参数调节D.改变泵特性工况调节5.下列零部件中属于离心压缩机定子的零部件的是（）。

A．扩压器 B．口环 C．阀片 D．气缸6.离心压缩机转速越高，压力比越大，但性能曲线越陡，稳定工作区（）。

A. 不变B. 越宽C. 等于零D. 越窄7.保持两机流动过程完全相似的条件为：几何相似、进口速度三角形相似、特征马赫数相等和（）。

A．多变指数相等 B．膨胀指数相等C．绝热指数相等 D．等温指数相等8.压缩机实际运行中的排气压力并不总是符合设计压力，其值取决于（）。

A．进气系统的压力 B．汽缸的压力C．排气系统的压力 D．活塞的压力9.各类压缩机的旋转惯性力或旋转惯性力矩都可以用加（）。

A．气体质量来平衡 B．平衡质量来平衡C．汽缸质量来平衡 D．往复质量来平衡10.在结构尺寸一定时，影响活塞压缩机排气量的主要因素是转速和（）。

A．凝析系数 B．吸气系数C．排气系数 D．抽加气系数1. 泵在高效工作区工作时，其效率不低于最高效率的( )。

A．90% B．93%C．95% D．97%2. 改变泵的性能曲线进行工况调节的方法有( )。

A．管路节流调节 B．液位调节C．改变转速调节 D．旁路调节3. 若液流进入叶轮流道时无预旋，则( )。

A．C1=0 B．C1u∞=0C．C1r =0 D．W1=04. 比转数相同的离心泵，其几何形状( )。

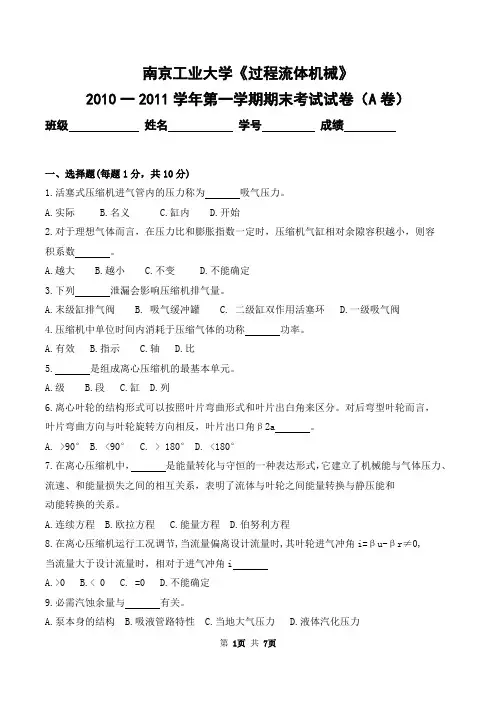

南京工业大学《过程流体机械》2010一2011学年第一学期期末考试试卷（A卷）班级姓名学号成绩一、选择题(每题1分，共10分)1.活塞式压缩机进气管内的压力称为吸气压力。

A.实际B.名义C.缸内D.开始2.对于理想气体而言，在压力比和膨胀指数一定时，压缩机气缸相对余隙容积越小，则容积系数。

A.越大B.越小C.不变D.不能确定3.下列泄漏会影响压缩机排气量。

A.末级缸排气阀B. 吸气缓冲罐C. 二级缸双作用活塞环D.一级吸气阀4.压缩机中单位时间内消耗于压缩气体的功称功率。

A.有效B.指示C.轴D.比5. 是组成离心压缩机的最基本单元。

A.级B.段C.缸D.列6.离心叶轮的结构形式可以按照叶片弯曲形式和叶片出白角来区分。

对后弯型叶轮而言，叶片弯曲方向与叶轮旋转方向相反，叶片出口角β2a 。

A. >90°B. <90°C. > 180°D. <180°7.在离心压缩机中，是能量转化与守恒的一种表达形式，它建立了机械能与气体压力、流速、和能量损失之间的相互关系，表明了流体与叶轮之间能量转换与静压能和动能转换的关系。

A.连续方程B.欧拉方程C.能量方程D.伯努利方程8.在离心压缩机运行工况调节,当流量偏离设计流量时,其叶轮进气冲角i=βu-βr≠0,当流量大于设计流量时，相对于进气冲角iA.>0B.< 0C. =0D.不能确定9.必需汽蚀余量与有关。

A.泵本身的结构B.吸液管路特性C.当地大气压力D.液体汽化压力10.两台性能相同的泵串联后。

A.总扬程等于单泵工作时的两倍B.总流量等于单泵工作时的流量C.总扬程小于单泵工作时的两倍D.总扬程大于单泵工作时的两倍二、填空题(每题2分，共20分)1.在往复式压缩机中，工作腔部分是直接处理气体的部分，包括、、等，构成进和出通道的封闭空间，活塞杆穿出工作腔端板的部分设有用以密封间隙。

2.往复式压缩机的排气量是指在所要求的排气压力下，压缩机最后一级单位时间排出的气体体积，折算到时的容积值。

过程流体机械考试题文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）一、填空（本大题15分，每空分）1、按工作介质的不同，流体机械可分为（压缩机）、（泵）和（分离机）。

2、平面填料的典型结构是三六瓣结构，即朝向气缸的一侧由（三瓣）组成，背离气缸的一侧由（六瓣）组成，每一块平面填料外缘绕有螺旋弹簧，起（预紧）作用。

3、往复活塞泵由（液力端）和（动力端）组成。

4、防止离心压缩机的转子因受其重力下沉需要两个（径向）轴承，防止转子因受轴向推力窜动需要（轴向止推）轴承。

5、压缩机中的惯性力可分为（往复）惯性力和（旋转）惯性力。

6、往复式压缩机的工作腔部分主要由（气阀）、（气缸）和（活塞）构成。

7、离心泵的过流部件是（吸入室）、（叶轮）和（蜗壳）。

8、泵的运行工况点是（泵特性曲线）和（装置特性曲线）的交点。

9、离心压缩机级内的能量损失主要包括：（流动）损失、（漏气）损失和（轮阻）损失。

10、往复式压缩机的传动部分是把电动机的（旋转）运动转化为活塞的（往复）运动。

11、由比转数的定义式可知，比转数大反映泵的流量（大）、扬程（低）。

12、离心压缩机中，在每个转速下，每条压力比与流量关系曲线的左端点为（喘振点）。

各喘振点联成（喘振线），压缩机只能在喘振线的（右面）性能曲线上正常工作。

二、（本大题10分，每小题1分）判断1、（×）采用多级压缩可以节省功的主要原因是进行中间冷却。

2、（×）压缩机的冷却方式主要分为（风冷）和（水冷）。

3、（×）管网特性曲线决定于（管网本身的结构）和用户的要求。

4、（×）按级数可将离心泵分为（单级泵）和（多级泵）。

5、（×）活塞与气缸之间需采用（活塞环）密封，活塞杆与气缸之间需采用（填料）密封。

6、（×）往复式压缩机的传动部分是把电动机的旋转运动转化为活塞的往复直线运动。

7、（×）气阀中弹簧的作用是帮助阀片关闭和减轻阀片开启时与（升程限制器）的撞击。

过程流体机械试题第四组1.往复式压缩机为什么要采用多级压缩？2.往复式压缩机调节方式有哪些？3.往复式压缩机液体润滑剂的主要促进作用就是什么？4.回转式压缩机存有哪些类型？5.离心压缩机的特点有哪些及其适用场合。

6.喘振的危害？7.Vergt压缩机的调节方法存有哪些？8.示意画出离心泵的性能曲线，并说明每种特性曲线个有什么用途？9.容积式压缩机的主要特点是什么？10.什么是压缩机的压力比？11.离心泵启动前为啥需要灌泵？12.往复式压缩机进出口需要装缓冲罐13.往复式压缩机中的工作腔和工作容积的区别14.与往复式压缩机比较，回转式压缩机的优缺点？15.压缩机正常运转时，其中的主要作用力有哪三类？16.气阀的组成以及选用要求。

17.如何正确的启动离心泵？18.启动轴流泵前必须并使出口管道的阀门爆棚的原因？19.对气阀的主要评价指标就是？20.改变泵的特性曲线调节方式有哪些？第三组1、余隙容积包含哪几个部分？2、压缩机实际循环与理论循环的差别：3、为什么必须设置飞轮？4、往复式压缩机密封有哪些基本方式？主要在什么部位？5、压缩机中需要润滑的部位有哪些，分别以什么方式？6、离心压缩机和活塞压缩机相比较的优点及缺点？7、什么是颤振现象及颤振的害处。

8、比较飞溅润滑与压力润滑的优缺点。

9、离心式压缩机常用的调节方法10、详述离心式压缩机的优缺点。

11、严防火星塞的措施：12、压缩机的理论循环基于什么假设？13、多级压缩的好处是什么？14、何谓Vergt压缩机的级？它由哪些部分共同组成？各部件有何促进作用？15、什么叫做过程流体机械？什么就是过程工业？16、什么是分离因数？写出其表达式，并提出提高分离因数的措施。

17、离心泵存有哪些性能参数？其中扬程就是如何定义的？它的单位就是什么？18、两泵和两离心式压缩机流动相近，应当满足用户的条件存有什么相同？19、起身图画出来离心泵的特性曲线，并表明每种特性曲线各存有什么用途20、泵启动之前灌泵的目的就是什么？轴流泵与离心泵启动有何相同？第五组一、简述喘振的危害？二、详述Vergt压缩机常用的调节方法？三、简述防止滑动轴承油膜振荡的常用方法？？四、泵存有哪几种选型分类？为何按流量选型？为何按结构分类？五、往复压缩机对气阀的建议存有哪些？六、往复压缩机的调节从哪几个方面抓起？七、Vergt压缩机存有什么优点与缺点？八、干气密封与机械密封、液膜密封相比有哪些特点？九、容积式压缩机的工作原理及分类十、压缩机多级压缩的好处？十一、多级压缩机为何必须使用分段与中间加热？十二、详述气蚀现象，并表明气蚀的危害？十三、汽缸的余隙容积存有那几个部分？十四、气阀存有哪些共同组成，促进作用就是什么十五、密封的基本方式存有几种十六、气缸杀菌存有几种？十七、简述离心泵汽蚀的机理及危害？十八、发生改变泵的运转工况，可以实行哪些调节,先行具体内容表明其中一种调节措施十九、离心泵发生不稳定工作原因是什么？如何判别稳定工作点和不稳定工作点？二十、有哪些其他类型的泵？试任简要例举一种类型泵的特点和用途。

一、填空本大题15分,每空分1、按工作介质的不同,流体机械可分为压缩机、泵和分离机;2、平面填料的典型结构是三六瓣结构,即朝向气缸的一侧由三瓣组成,背离气缸的一侧由六瓣组成,每一块平面填料外缘绕有螺旋弹簧,起预紧作用;3、往复活塞泵由液力端和动力端组成;4、防止离心压缩机的转子因受其重力下沉需要两个径向轴承,防止转子因受轴向推力窜动需要轴向止推轴承;5、压缩机中的惯性力可分为往复惯性力和旋转惯性力;6、往复式压缩机的工作腔部分主要由气阀、气缸和活塞构成;7、离心泵的过流部件是吸入室、叶轮和蜗壳;8、泵的运行工况点是泵特性曲线和装置特性曲线的交点;9、离心压缩机级内的能量损失主要包括：流动损失、漏气损失和轮阻损失;10、往复式压缩机的传动部分是把电动机的旋转运动转化为活塞的往复运动;11、由比转数的定义式可知,比转数大反映泵的流量大、扬程低;12、离心压缩机中,在每个转速下,每条压力比与流量关系曲线的左端点为喘振点;各喘振点联成喘振线,压缩机只能在喘振线的右面性能曲线上正常工作;二、本大题10分,每小题1分判断1、×采用多级压缩可以节省功的主要原因是进行中间冷却;2、×压缩机的冷却方式主要分为风冷和水冷;3、×管网特性曲线决定于管网本身的结构和用户的要求;4、×按级数可将离心泵分为单级泵和多级泵;5、×活塞与气缸之间需采用活塞环密封,活塞杆与气缸之间需采用填料密封;6、×往复式压缩机的传动部分是把电动机的旋转运动转化为活塞的往复直线运动;7、×气阀中弹簧的作用是帮助阀片关闭和减轻阀片开启时与升程限制器的撞击;8、×在双作用气缸中,为利于填料密封,在曲轴一侧配置较低压力级;9、×压缩机串联工作可增大气流的排出压力,压缩机并联工作可增大气流的输送流量;10、×如果泵几何相似,则比转数相等下的工况为相似工况;三、本大题20分,每小题2分名词解释1、过程流体机械：是以流体为工质进行能量转换、处理与输送的机械,是过程装控的重要组成部分;2、理论工作循环：压缩机完成一次进气、压缩、排气过程称为一个工作循环;3、余隙容积：是由气缸盖端面与活塞端面所留必要的间隙而形成的容积,气缸至进气、排气阀之间通道所形成的容积,以及活塞与气缸径向间隙在第一道活塞环之前形成的容积等三部分构成;4、多级压缩：多级压缩是将气体的压缩过程分在若干级中进行,并在每级压缩之后将气体导入中间冷却器进行冷却;5、灌泵：离心泵在启动之前,应关闭出口阀门,泵内应灌满液体,此过程称为灌泵;6、有效汽蚀余量：有效汽蚀余量是指液流自吸液罐池经吸入管路到达泵吸入口后,高出汽化压力p所富余的那部分能量头,用NPSH a表示;V7、一元流动：指气流参数如速度、压力等仅沿主流方向有变化,而垂直于主流方向的截面上无变化;8、侧覆力矩：侧向力和主轴颈作用于轴承上的垂直分力大小相等方向相反,在机器内部构成了一个力矩;该力矩在立式压缩机中,有使机器顺着旋转方向倾倒的趋势,所以习惯上称此力矩为侧覆力矩;9、容积流量：通常是指单位时间内压缩机最后一级排出的气体,换算到第一级进口状态的压力和温度时的气体容积值,单位是m3/min或m3/h;10、行程：活塞从一个止点到另一个止点的距离为“行程”;四、解答题本大题30分,每小题3分1、活塞压缩机的实际工作循环有哪些特征答：1任何工作腔都存在余隙容积;因此,实际工作循环比理论工作循环多了一个膨胀过程;2气体流经进气、排气阀和管道时必然有摩擦,由此产生压力损失,整个进气过程气缸内的压力一般都低于进气管道中的名义进气压力,排气压力也高于排气管内的压力;3气体与各接触壁面间始终存在着温差,这导致不断有热量吸入和放出;过程指数不为常数;4气缸容积不可能绝对密封,存在泄漏的影响;5阀室容积不是无限大,吸、排气过程产生压力脉动;6对于进、排气系统是一固定的封闭容积,且相对于工作腔容积并不太大,进气过程中压力能明显地逐渐降低,排气过程中压力能明显地升高;2、采用多级压缩的原因是什么答：主要有如下原因：1可以节省压缩气体的指示功；2可以降低排气温度；3提高容积系数；4降低活塞力;3、活塞式压缩机往复运动部分质量与旋转部分质量各由哪几部分组成答：往复运动部分质量ms包括由作往复运动的活塞、活塞杆和十字头部件的质量,用mp 表示,及连杆转化作往复运动的质量'lm；旋转运动部分质量mr 包括由作旋转运动的曲拐部件的质量,用mc表示,及连杆转化作旋转运动的质量''lm;4、离心泵发生不稳定工作原因是什么如何判别稳定工作点和不稳定工作点答：1发生不稳定工作的原因主要有两点：①泵的H-Q特性曲线呈驼峰形；②管路装置中要有能自由升降的液面或其它贮存和放出能量的部分;2稳定工作点和不稳定工作点的方法是：当交点处管路特性的斜率大于泵性能曲线的斜率时是稳定工作点；反之,如交点处管路特性的斜率小于泵性能曲线的斜率,则是不稳定工作点;5、离心泵的过流部件主要有哪些它们各自的作用是什么答：离心泵的过流部件主要有吸入室、叶轮和蜗壳,其作用如下：1吸入室：位于叶轮进口前,其作用是把液体从吸入管引入叶轮,要求液体流过吸入室的流动损失较小,并使液体流入叶轮时速度分布较均匀；2叶轮：是离心泵中的作功部件,对叶轮的要求是在损失最小的情况下使单位重量的液体获得较高的能量；3蜗壳：位于叶轮出口之后,其功用是把从叶轮内流出的液体收集起来,并把它按一定要求送入下级叶轮或送入排出管;6、写出欧拉方程和第二欧拉方程,并简述其物理意义;答：欧拉方程为：1122u c u c H L u u th th -==第二欧拉方程为：222222121222122w w c c u u H L th th -+-+-== 该方程的物理意义是：（1） 欧拉方程指出的是叶轮与流体之间的能量转换关系,它遵循能量转换与守恒定律；（2） 只要知道叶轮进出口的流体速度,即可计算出单位质量流体与叶轮之间机械能转换的大小,而不管叶轮内部的流动力情况；（3） 该方程适用于任何气体或液体,既适用于叶轮式的压缩机,也适用于叶轮式的泵；（4） 推而广之,只需将等式右边各项的进出中符号调换一下,亦适用于叶轮式的原动机;7、离心压缩机防喘振的主要措施有哪些答：由于喘振对机器危害严重,应严格防止压缩机进入喘振工况,一旦发生喘振,应立即采取措施消除或停机;防喘振主要有如下几条措施：（1） 操作者应具备标注喘振线的压缩机性能曲线,随时了解压缩机工况点处在性能曲线图上的位置;（2） 降低运行转速,可使流量减少而不致进入喘振状态,但出口压力随之降低;（3） 在首级或各级设置导叶转动机构以调节导叶角度,使流量减少时的进气冲角不致太大,从而避免发生喘振;（4）在压缩机出口设置旁通管道,宁肯多消耗流量与功率,也要让压缩机通过足够的流量,以防进入喘振状态;（5）在压缩机进口安置温度、流量监视仪表,出口安置压力监视仪表,一旦出现异常或喘振及时报警,最好还能与防喘振控制操作联动或与紧急停车联动;6运行操作人员应了解压缩机的工作原理,随时注意机器所在的工况位置,熟悉各种监测系统和调节控制系统的操作,尽量使机器不致进入喘振状态;一旦进入喘振应立即加大流量退出喘振或立即停机;停机后,应经开缸检查确无隐患,方可再开动机器;8、分析型空气压缩机和2VY－6/7型空气压缩机名称中各代号的意义答：1型空气压缩机：2列、V型本身是2列,原配电动机额定功率,低噪声罩式,额定排气量0.25m3/min,额定排气表压力7×105Pa;22VY－6/7型空气压缩机：4列,双重V型,移动式,额定排气量6m3/min,额定排气表压力7×105Pa;9、简述离心泵汽蚀的机理及危害答： 1汽蚀的机理在离心泵叶片入口附近的非工作面上存在着某些局部低压区,当处于低压区的液流压力降低到对应液体温度的饮饱和蒸汽压时,液体便开始汽化而形成气泡；气泡随液流在流道中流动到压力较高之处时又瞬时溃灭;在气泡溃灭的瞬间,气泡周围的液体迅速冲入气泡溃灭形成的空穴,并伴有局部的高温、高压水击现象,这就是汽蚀产生的机理;2汽蚀的危害：a. 汽蚀使过流部件被剥蚀破坏;b. 汽蚀使泵的性能下降;c. 汽蚀使泵产生噪音和振动；d. 汽蚀也是水力机械向高流速发展的巨大障碍;10、活塞式压缩机气量调节的常用方法及要求答：1常用方法：①转速调节②管路调节③压开进气阀调节2要求：①容积流量随时和耗气量相等,即所谓连续调节,事实上不是任何情况下都能实现连续调节的,当不能连续调节事可采用分级调节②调节工况经济性好,即调节时单位流量耗功小；③调节系统结构简单,安全可靠,并且操作维修方便;五、本大题12分1、A：Ht o t -级的总能量头；B：Hl-级的漏气损失；C：Hd f-级的轮阻损失；D：Ht h-级的理论能量头；E：22 02 0cc-'-级的动能增量；F：Hh y d -级的流动损失；G：Hp o l-级的多变压缩功;7分,每空1分2、1 阀座 ,2 阀片 ,3 弹簧 ,4 升程限止器 ,是进气阀;（6）5分,每空1分六、本大题13分1、共5分解：1单级等熵压缩功：121111 1.411.43111.40.80.10130.11011.410.13.0610/min m m i P m W PV m P KJ --⎡⎤⎛⎫⎢⎥=-- ⎪⎢⎥-⎝⎭⎢⎥⎣⎦⎡⎤+⎛⎫⎢⎥=-⨯⨯⨯- ⎪⎢⎥-⎝⎭⎣⎦≈-⨯ 2分2单级等熵压缩功：压力比3ε==≈ 1211 1.411.432111.420.110311.412.5810/min mm i m W PV m KJ ε--⎛⎫=-- ⎪-⎝⎭⎡⎤=-⨯⨯⨯⨯-⎢⎥-⎣⎦≈-⨯ 2分3由于W 1i >W 2i ,所以两级压缩省功; 1分2．已知某化工厂所选的离心泵的性能为120 87200 80240 72为它设计的吸入装置是储水池至泵的高度4m,吸水管径250mm,管长12m,管路沿程阻力系数λ=其中有带滤网底阀一个,ζ1=；闸板阀一个,ζ2=；900弯头3个,每个弯头的局部损失系数ζ3=；锥形渐缩过度接管一个,ζ4=；;该泵的使用流量范围在200~220h m /3,试问该泵在使用时是否发生汽蚀如果发生汽蚀,建议用户对吸入装置的设计应作什么改进,方可使其避免发生汽蚀当地的大气压头为O mH 2,15℃清水的饱和蒸汽压为;8分解：选择最大流量220h m /3工况作计算,因为最大流量工况下的a NPSH 最小,而r NPSH 最大;如果该工况下不发生汽蚀,则在比它小的流量下工况更不会发生汽蚀;1分s m d q v v /245.125.036002204422=⨯⨯⨯==ππ 1分（7） 由管路沿程阻力系数λ=,局部阻力系数如下：带滤网底阀ξ=,闸板阀ξ=,锥形渐缩过度接管ξm H H r p r p NPSH m g v d l H g v a a 27.4885.049810170033.9885.081.92245.1)04.039.01.05.725.012018.0(2)(22=---=∆---==⨯+⨯+++=+=∆∑ξλ 2分由已知条件线性插值知在h m q v /2203=工况下的r NPSH =4.6m,则r a NPSH NPSH <,泵在h m q v /2203=时发生汽蚀; 2分建议将由储水池至泵的高度由4m 改为3m;则：m NPSH NPSH r a 6.427.5=>=,这样泵在运行时就不会发生汽蚀了; 2分。

过程流体机械第二版练习题答案帮助您解答过程流体机械第二版练习题。

第一题：流体力学基础概念1. a) 流体力学是研究流体静力学和流体动力学的一门学科。

流体静力学研究静止流体中的压力和力的分布；流体动力学研究流体的运动规律和力学性质。

b)湿力属于动力。

第二题：流体静力学1. 我们可以根据图中提供的势能公式计算总势能。

2. a) 计算得到总势能为P1*V1 + P2*V2，其中P1和P2分别为两个位置的压力值，V1和V2分别为两个位置的容积。

b) 根据能量守恒定律，总势能变化为0，即P1*V1 + P2*V2 = 0。

c) 当P1 > P2时，V1的值变小，V2的值变大；当P1 < P2时，V1的值变大，V2的值变小。

第三题：管道流体力学1. 管道流体力学研究流体在管道中的流动问题，主要涉及流速、流量、压力等参数的计算。

2. 漩涡会导致能量损失和流体阻力增加。

3. 黏性对流体的流动起到阻碍作用，会引起阻力损失。

第四题：管道流速和流量计算1. 流速可以通过流量和管道截面积的比值来计算，即v = Q / A，其中v为流速，Q为流量，A为管道截面积。

2. 流量可以通过流速乘以管道截面积来计算，即Q = v * A。

3. 根据题目给定的参数，可以计算得到流速和流量的值。

第五题：管道的压力损失1. 管道的压力损失包括摩擦损失和局部阻力损失。

2. 摩擦损失可以通过Darcy-Weisbach公式计算，即ΔP = f * (L / D) * (v^2 / 2)，其中ΔP为压力损失，f为摩擦系数，L为管道长度，D为管道直径，v为流速。

3. 局部阻力损失可以根据流体在不同部分的速度和流量变化计算得出。

第六题：流体力学实验1. 流体力学实验可以通过物理实验和数值模拟两种方法进行。

2. 物理实验可以通过搭建实验装置，测量流体各种参数，并观察实验现象来研究流体力学问题。

3. 数值模拟可以通过计算机模拟流体的运动，利用数值方法解决流体力学方程，得到流体的各种参数。

过程流体机械题库一、选择题（单项选择)1．活塞压缩机的实际工作循环由______个过程组成。

A．四B．三C．二D．一2．活塞式压缩机进气管内的压力称为______吸气压力。

A．实际B．名义C．缸内D．开始3．在压力比和膨胀指数一定时，相对余隙容积越大则______系数越小。

A．压力B．温度C．容积D．泄漏4．______是组成离心压缩机的基本单元。

A．级B．段C．缸D．列5．后弯型叶轮，叶片弯曲方向与叶轮旋转方向相反，叶片出口角______。

A．>90°B．<90°C．>180°D．<180°6．离心泵内的流动损失包括摩擦阻力损失和损失。

A. 轮阻B．流量C．机械D．冲击7．改变泵出口调节阀的开度来调节流量属于。

A．改变管路特性曲线B．改变泵特性曲线C．A和B D．既不是A也不是B8．涡壳的作用是______。

A．收集液体，提高液体有效能头B．收集液体，将液体部分动能变为静压能C．收集液体，将液体均匀引出泵D．收集液体，将液体全部动能变为静压能9．活塞在气缸内往复运动，压缩气体，实现压缩机的工作原理，因此属于______ A．运动机构B．工作机构C．润滑系统D．冷却系统10．活塞式压缩机的理论工作循环由______个过程组成。

A．一B．二C．三D．四11．活塞式压缩机的实际工作循环中膨胀和压缩过程属于______过程。

A．气体流动B．热力C．冷却D．升温12．活塞压缩机排气管内的压力称为______排气压力。

A．名义B．实际C．开始D．缸内13．在极限压力比下，容积系数λV为______。

A．1 B．0 C．无穷大D．0.514．在活塞式压缩机中若各级压力比相等且吸入温度相同，则______最少。

A．排气量B．凝液C．总指示功D．泄漏量15．热力学上把______称为实际气体。

A．所有气体B．与理想气体状态方程偏差较大的气体C．含有水分的气体D．所有混合气体16．下列属于易损件的是。

过程流体机械习题及参考答案过程流体机械习题及答案第1章绪论一、填空2、流体机械按其能量的转换形式可分为（）和（）二大类。

3、按工作介质的不同，流体机械可分为（）、（）和（）。

5、将机械能转变为（）的能量，用来给（）增压与输送的机械称为压缩机。

6、将机械能转变为（）的能量，用来给（）增压与输送的机械称为泵。

7、用机械能将（）分离开来的机械称为分离机。

二、名词解释5. 压缩机6. 泵7. 分离机第2章容积式压缩机一、填空题2、往复式压缩机由（）、（）、（）和（）四部分组成。

3、往复式压缩机的工作腔部分主要由（）、（）和（）构成。

4、活塞通过（）由传动部分驱动，活塞上设有（）以密封活塞与气缸的间隙。

6、往复式压缩机的传动部分是把电动机的（）运动转化为活塞的（）运动。

10．理论上讲，级数越（），压缩气体所消耗的功就越（）等温循环所消耗的功。

14．气阀主要由（）、（）、（）和（）四部分组成。

16．活塞环和填料的密封原理基本相同，都是利用（）和（）的作用以达到密封的目的。

19．压缩机正常运转时，产生的作用力主要有三类：（1）（）；（2）（）；（3）（）。

22．压缩机中的惯性力可分为（）惯性力和（）惯性力。

23．一阶往复惯性力的变化周期为（）；二阶往复惯性力的变化周期为（）。

25．旋转惯性力的作用方向始终沿曲柄半径方向（），故其方向随曲轴旋转而（），而大小（）。

36．理论工作循环包括（）、（）、（）三个过程。

37．实际工作循环包括（）、（）、（）和（）四个过程。

38．活塞运动到达主轴侧的极限位置称为（）；活塞运动到达远离主轴侧的极限位置称为（）。

39．活塞从一个止点到另一个止点的距离为（）。

40．第一级吸入管道处的气体压力称为活塞压缩机的（）；末级排出接管处的气体压力称为活塞压缩机的（）。

二、选择题2．活塞式压缩机的理论工作循环由______个过程组成。

A．一 B．二 C．三 D．四3．活塞压缩机的实际工作循环由______个过程组成。

过程流体机械题库一、选择题〔单项选择)1．活塞压缩机的实际工作循环由______个过程组成。

A．四B．三C．二D．一2．活塞式压缩机进气管内的压力称为______吸气压力。

A．实际B．名义C．缸内D．开始3．在压力比和膨胀指数一定时，相对余隙容积越大则______系数越小。

A．压力B．温度C．容积D．泄漏4．______是组成离心压缩机的基本单元。

A．级B．段C．缸D．列5．后弯型叶轮，叶片弯曲方向与叶轮旋转方向相反，叶片出口角______。

A．>90°B．<90°C．>180°D．<180°6．离心泵内的流动损失包括摩擦阻力损失和损失。

A. 轮阻B．流量C．机械D．冲击7．改变泵出口调节阀的开度来调节流量属于。

A．改变管路特性曲线B．改变泵特性曲线C．A和B D．既不是A也不是B8．涡壳的作用是______。

A．收集液体，提高液体有效能头B．收集液体，将液体部分动能变为静压能C．收集液体，将液体均匀引出泵D．收集液体，将液体全部动能变为静压能9．活塞在气缸内往复运动，压缩气体，实现压缩机的工作原理，因此属于______ A．运动机构B．工作机构C．润滑系统D．冷却系统10．活塞式压缩机的理论工作循环由______个过程组成。

A．一B．二C．三D．四11．活塞式压缩机的实际工作循环中膨胀和压缩过程属于______过程。

A．气体流动B．热力C．冷却D．升温12．活塞压缩机排气管内的压力称为______排气压力。

A．名义B．实际C．开始D．缸内13．在极限压力比下，容积系数λV为______。

14．在活塞式压缩机中假设各级压力比相等且吸入温度相同，则______最少。

A．排气量B．凝液C．总指示功D．泄漏量15．热力学上把______称为实际气体。

A．所有气体B．与理想气体状态方程偏差较大的气体C．含有水分的气体D．所有混合气体16．以下属于易损件的是。
