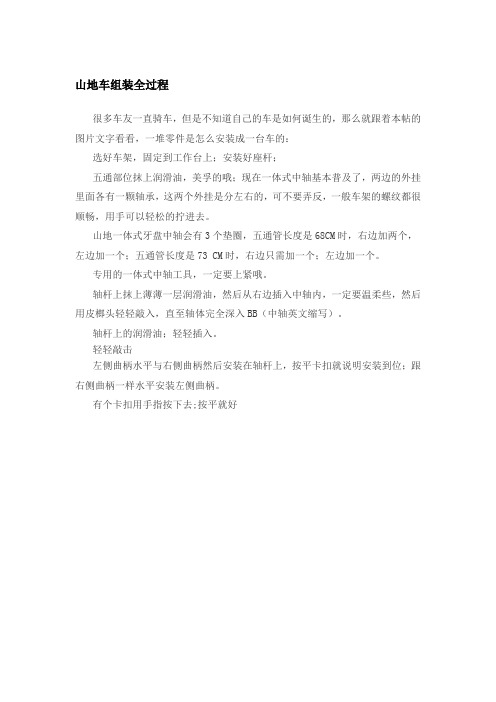

山地车组装全过程很多车友一直骑车，但是不知道自己的车是如何诞生的，那么就跟着本帖的图片文字看看，一堆零件是怎么安装成一台车的：选好车架，固定到工作台上；安装好座杆；五通部位抹上润滑油，美孚的哦；现在一体式中轴基本普及了，两边的外挂里面各有一颗轴承，这两个外挂是分左右的，可不要弄反，一般车架的螺纹都很顺畅，用手可以轻松的拧进去。

山地一体式牙盘中轴会有3个垫圈，五通管长度是68CM时，右边加两个，左边加一个；五通管长度是73 CM时，右边只需加一个；左边加一个。

专用的一体式中轴工具，一定要上紧哦。

轴杆上抹上薄薄一层润滑油，然后从右边插入中轴内，一定要温柔些，然后用皮榔头轻轻敲入，直至轴体完全深入BB（中轴英文缩写）。

轴杆上的润滑油；轻轻插入。

轻轻敲击左侧曲柄水平与右侧曲柄然后安装在轴杆上，按平卡扣就说明安装到位；跟右侧曲柄一样水平安装左侧曲柄。

有个卡扣用手指按下去;按平就好安装曲柄固定帽，也可叫做曲柄压紧盖，用专用工具顺时针旋紧，然后用内六角再旋紧曲柄两端的固定螺杆，记得要左右交替旋紧，而不是一边旋紧再旋紧另一边。

曲柄固定帽；专用工具顺时针旋紧;曲柄紧固螺丝用内六角旋紧；两边各有一颗都要旋紧。

安装碗组轴承时，上下轴承碗内记得要加些润滑油小日本还是很注重细节的，螺杆上防锈润滑油；头管上碗组安装轴承下边也有一颗；安装后变速器安装前后变速器，后变速器等后轮安装好之后再作调整，前变速器上边有一个红色塑料片是用作定位的，前变速器的外挡板要平行于牙盘盘片。

隐藏式后变速器；用内六角旋紧校队好前变速器位置，用内六角旋紧；外挡板平行于牙盘盘片牙盘最大盘片的两个最高齿要刚好对准这个红色塑料片的齿形，不能太高，也不能太低，否则影响变速灵敏度和准确性校队位置，确定好前变速器高度然后旋紧；前变速器安装完成前叉上管根部抹上润滑油；放入底碗挡用专业安装工具装好底碗挡，一定要安装到位，然后清理掉多余油脂专业安装工具用榔头敲击；安装完成，清理多余油脂前叉碗组一般也叫八件，安装时位置顺序可不要搞错将前叉放入车架头管内；安装碗组上碗挡安装到位；安装碗组上盖碗组安装好，根据需求加上所需垫圈，然后安装好龙头（把立）先把龙头螺丝旋紧，以防前叉掉下去，然后安装把横上盖安装到位；放入垫圈安装龙头，并锁紧螺杆；有刻度，左右偏差不要太大安装时一定要注意龙头上盖的上下间隙，螺杆也要注意用力均匀，按照标注的扭力标准操作龙头盖上下间隙要一样；上下同样的间隙车把安装到位；放入变速手柄和刹车手柄变速手柄和刹车手柄暂时固定住，等下地后还要细调角度，然后装入把套; 固定好前后刹车，油碟底座固定螺丝一定要旋紧，缸体上的固定螺杆，先不要旋紧，也要按照扭力标准操作; 安装前刹车缸体固定好前刹车管; 安装后刹车缸体固定好后油管，然后准备安装变速线组，高标准，严要求！车子的舒适性与坐垫有很大的关系，这款坐垫使用多年，我自己已经用过3个了，新款更加漂亮、轻巧，是我装车首选，经济又实惠轮组是昨晚编好的，安装上碟盘和飞轮，轮组就可以装到车子上去了。
