刚体静力学的基本概念与理论

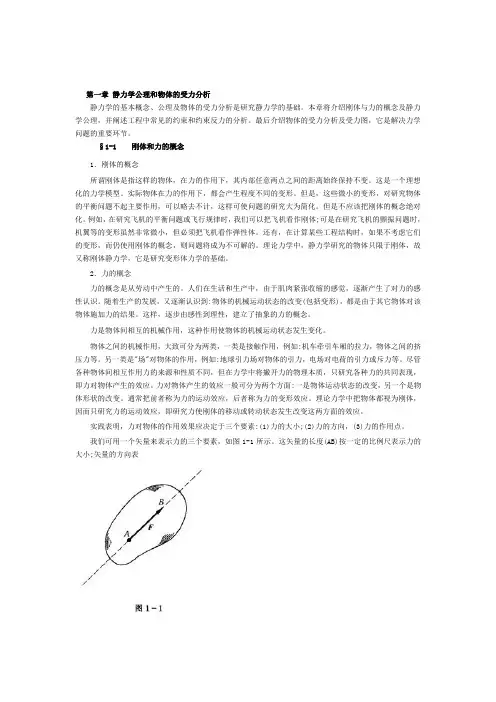

第一章静力学公理和物体的受力分析静力学的基本概念、公理及物体的受力分析是研究静力学的基础。

本章将介绍刚体与力的概念及静力学公理，并阐述工程中常见的约束和约束反力的分析。

最后介绍物体的受力分析及受力图，它是解决力学问题的重要环节。

§1-1 刚体和力的概念1．刚体的概念所谓刚体是指这样的物体，在力的作用下，其内部任意两点之间的距离始终保持不变。

这是一个理想化的力学模型。

实际物体在力的作用下，都会产生程度不同的变形。

但是，这些微小的变形，对研究物体的平衡问题不起主要作用，可以略去不计，这样可使问题的研究大为简化。

但是不应该把刚体的概念绝对化。

例如，在研究飞机的平衡问题或飞行规律时，我们可以把飞机看作刚体;可是在研究飞机的颤振问题时，机翼等的变形虽然非常微小，但必须把飞机看作弹性体。

还有，在计算某些工程结构时，如果不考虑它们的变形，而仍使用刚体的概念，则问题将成为不可解的。

理论力学中，静力学研究的物体只限于刚体，故又称刚体静力学，它是研究变形体力学的基础。

2．力的概念力的概念是从劳动中产生的。

人们在生活和生产中，由于肌肉紧张收缩的感觉，逐渐产生了对力的感性认识。

随着生产的发展，又逐渐认识到:物体的机械运动状态的改变(包括变形)，都是由于其它物体对该物体施加力的结果。

这样，逐步由感性到理性，建立了抽象的力的概念。

力是物体间相互的机械作用，这种作用使物体的机械运动状态发生变化。

物体之间的机械作用，大致可分为两类，一类是接触作用，例如:机车牵引车厢的拉力，物体之间的挤压力等。

另一类是"场"对物体的作用，例如:地球引力场对物体的引力，电场对电荷的引力或斥力等。

尽管各种物体间相互作用力的来源和性质不同，但在力学中将撇开力的物理本质，只研究各种力的共同表现，即力对物体产生的效应。

力对物体产生的效应一般可分为两个方面:一是物体运动状态的改变，另一个是物体形状的改变。

通常把前者称为力的运动效应，后者称为力的变形效应。

工程力学复习大纲一、理论力学部分1、静力学的基本概念熟悉各种常见约束的性质，对简单的物体系能熟练地取分离体图并画出受力图。

刚体和力的概念刚体的定义、力的定义、三要素静力学公理静力学五大公理体系约束与约束反力自由体和约束体的定义、物体的受力分析和受力图画受力图2、平面任意力系掌握各种类型平面力系的简化方法，熟悉简化结果，能熟练地计算主失和主矩。

能熟练地应用各种类型的平面力系的平衡方程求解单个物体和简单物体系的平衡问题。

平面力系的简化力线平移定理，力系的简化平面力系简化结果分析合力、合力偶、平衡的条件平面任意力系的平衡方程物系的平衡问题的求解3、空间力系掌握空间任意力系的简化方法，能计算空间力系的主失和主矩。

能掌握常见类型的简单空间物体系的平衡问题，掌握计算物体重心的方法。

空间汇交力系汇交力系的平衡方程，空间力的分解空间力的矩空间矩的方向性，向量表示法空间力偶空间力偶的向量表示及等效性空间力系的简化力线空间平移，主矢、主矩简化结果分析合力、合力偶、力螺旋、平衡的条件空间力系的平衡方程方程的形式，求解空间约束空间力系平衡问题重心重心的定义、计算二、材料力学部分4、材料力学基本概念明确材料力学的任务，熟悉变形固体的基本假设和内力、应力、应变等概念，熟悉杆件的四种基本变形的特征。

变形固体的基本假设连续性、均匀性、各向同性的概念外力、内力、应力的概念外力、内力、应力的定义，截面法的应用变形与应变正应变、剪应变的定义，与变形的关系杆件变形的基本形式拉(压)、剪切、扭转、弯曲5、拉伸、压缩与剪切熟悉轴向拉、压的概念，熟练掌握截面法的应用，能绘制轴力图，掌握横截面和斜截面上应力的计算，熟悉材料拉压力学性能的测定；熟练掌握许用应力的概念和拉压强度条件的应用，掌握拉伸、压缩变形的计算，掌握虎克定律及拉压变形能、拉压静不定问题的计算，掌握材料的拉压实验；掌握剪切与挤压的概念及相应的实用计算，掌握剪切虎克定律。

轴向拉(压)的概念和实例轴向拉压对外力的要求轴向拉压横截面上的内力和应力轴力的计算，平面假设，应力的计算轴向拉压斜截面上的应力斜截面应力的计算，最大剪应力的位置材料拉伸时力学性质低碳钢、铸铁的拉伸曲线分析，塑性和脆性材料材料压缩时的力学性质低碳钢、铸铁的压缩曲线分析失效、安全系数和强度计算，许用应力，强度判别式的应用轴向拉压时的变形变形与应变的计算，泊松比，横向变形拉压静不定静不定的基本解法温度应力和装配应力利用静不定的解法剪切和挤压实用计算剪切变形的定义和要求，实用计算，挤压的计算6、扭转熟练掌握外力偶矩的计算和扭矩图的绘制，熟练掌握圆轴扭转时的强度条件应用。

刚体的静力学与动力学刚体是物理学中的重要概念之一，它是指一类在力的作用下没有形变的物体。

刚体的运动可以通过静力学和动力学来描述。

本文将对刚体的静力学和动力学进行探讨。

一、刚体的静力学静力学研究的是物体在力的作用下处于静止状态的力学性质和规律。

对于刚体的静力学分析，我们需要了解以下几个基本概念和定律。

1. 力矩力矩是刚体静力学中的重要概念，它描述了力对刚体产生转动的效应。

力矩等于力乘以作用点到旋转轴的距离，可以用以下公式表示：M = F × d其中，M表示力矩，F表示力的大小，d表示作用点到旋转轴的距离。

2. 杠杆原理杠杆原理是刚体静力学中的基本原理之一，它描述了力矩的平衡条件。

根据杠杆原理，如果一个杠杆系统在平衡状态下，力矩的总和为零：ΣM = 0即所有力矩的代数和等于零。

3. 平衡条件在刚体的静力学中，平衡条件是指物体在力的作用下保持平衡的条件。

根据平衡条件，刚体在平衡状态下，必须满足以下两个条件：(1) 力的合力为零，即ΣF = 0；(2) 力矩的总和为零，即ΣM = 0。

二、刚体的动力学动力学研究的是物体在力的作用下的运动学性质和规律。

对于刚体的动力学分析，我们需要了解以下几个基本概念和定律。

1. 动量和角动量动量是刚体动力学中的重要概念，它描述了物体的运动状态。

对于一个刚体，其动量等于质量乘以速度，可以用以下公式表示：p = mv其中，p表示动量，m表示质量，v表示速度。

角动量是刚体动力学中与转动相关的物理量，对于一个刚体，其角动量等于惯性矩乘以角速度，可以用以下公式表示：L = Iω其中，L表示角动量，I表示惯性矩，ω表示角速度。

2. 牛顿第二定律牛顿第二定律是刚体动力学的基本定律之一，它描述了力对物体的加速度产生的影响。

对于一个刚体，其受力等于质量乘以加速度，可以用以下公式表示：F = ma其中，F表示力，m表示质量，a表示加速度。

3. 动力学定律刚体的动力学定律包括动量定理和角动量定理。

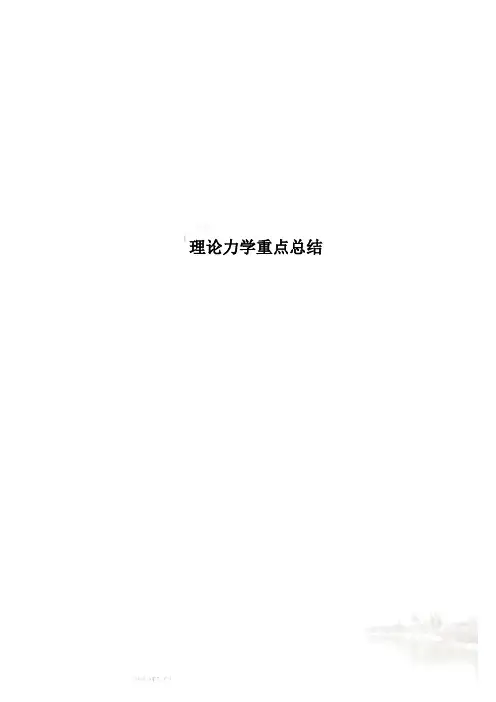

理论力学重点总结理论力学重点总结绪论1.学习理论力学的目的：在于掌握机械运动的客观规律，能动地改造客观世界，为生产建设服务。

2.学习本课程的任务：一方面是运用力学基本知识直接解决工程技术中的实际问题；另一方面是为学习一系列的后继课程提供重要的理论基础，如材料力学、结构力学、弹性力学、流体力学、机械原理、机械零件等以及有关的专业课程。

此外，理论力学的学习还有助于培养辩证唯物主义世界观，树立正确的逻辑思维方法，提高分析问题与解决问题的能力。

第一章静力学的基本公理与物体的受力分析1-1静力学的基本概念1.刚体：即在任何情况下永远不变形的物体。

这一特征表现为刚体内任意两点的距离永远保持不变。

2.质点：指具有一定质量而其形状与大小可以忽略不计的物体。

1-3约束与约束力1.自由体：凡可以在空间任意运动的物体称为自由体。

2.非自由体：因受到周围物体的阻碍、限制不能作任意运动的物体称为非自由体。

3.约束：力学中把事先对于物体的运动（位置和速度）所加的限制条件称为约束。

约束是以物体相互接触的方式构成的，构成约束的周围物体称为约束体，有时也称为约束。

4.约束力：约束体阻碍限制物体的自由运动，改变了物体的运动状态，因此约束体必须承受物体的作用力，同时给予物体以相等、相反的反作用力，这种力称为约束力或称反力，属于被动力。

5.单面约束、双面约束：凡只能阻止物体沿一方向运动而不能阻止物体沿相反方向运动的约束称为单面约束；否则称为双面约束。

单面约束的约束力指向是确定的，即与约束所能阻止的运动方向相反；而双面约束的约束力指向还决定于物体的运动趋势。

6.柔性体约束：为单面约束。

只能承受拉力，作用在连接点或假想截割处，方向沿着柔软体的轴线而背离物体，常用符号F T表示。

（绳索、胶带、链条）7.光滑接触面（线）约束：为单面约束，其约束力常又称为法向约束力。

光滑接触面（线）的约束力只能是压力，作用在接触处，方向沿着接触表面在接触处的公法线而指向物体，常用符号F N表示。

理论力学重点总结绪论1.学习理论力学的目的：在于掌握机械运动的客观规律，能动地改造客观世界，为生产建设服务。

2.学习本课程的任务：一方面是运用力学基本知识直接解决工程技术中的实际问题；另一方面是为学习一系列的后继课程提供重要的理论基础，如材料力学、结构力学、弹性力学、流体力学、机械原理、机械零件等以及有关的专业课程。

此外，理论力学的学习还有助于培养辩证唯物主义世界观，树立正确的逻辑思维方法，提高分析问题与解决问题的能力。

第一章静力学的基本公理与物体的受力分析1-1静力学的基本概念1.刚体：即在任何情况下永远不变形的物体。

这一特征表现为刚体内任意两点的距离永远保持不变。

2.质点：指具有一定质量而其形状与大小可以忽略不计的物体。

1-3约束与约束力1.自由体：凡可以在空间任意运动的物体称为自由体。

2.非自由体：因受到周围物体的阻碍、限制不能作任意运动的物体称为非自由体。

3.约束：力学中把事先对于物体的运动（位置和速度）所加的限制条件称为约束。

约束是以物体相互接触的方式构成的，构成约束的周围物体称为约束体，有时也称为约束。

4.约束力：约束体阻碍限制物体的自由运动，改变了物体的运动状态，因此约束体必须承受物体的作用力，同时给予物体以相等、相反的反作用力，这种力称为约束力或称反力，属于被动力。

5.单面约束、双面约束：凡只能阻止物体沿一方向运动而不能阻止物体沿相反方向运动的约束称为单面约束；否则称为双面约束。

单面约束的约束力指向是确定的，即与约束所能阻止的运动方向相反；而双面约束的约束力指向还决定于物体的运动趋势。

6.柔性体约束：为单面约束。

只能承受拉力，作用在连接点或假想截割处，方向沿着柔软体的轴线而背离物体，常用符号F T表示。

（绳索、胶带、链条）7.光滑接触面（线）约束：为单面约束，其约束力常又称为法向约束力。

光滑接触面（线）的约束力只能是压力，作用在接触处，方向沿着接触表面在接触处的公法线而指向物体，常用符号F N表示。

绪论一、基本概念力——是物体之间相互的机械作用，其效应是使物体的运动状态发生改变或形状发生改变（即变形）。

力使物体运动状态改变的效应，叫做力的外效应。

（理论力学研究）力使物体发生变形的效应，叫做力的内效应。

（材料力学研究）。

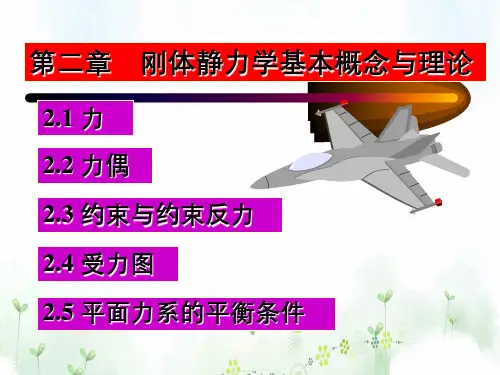

第1章刚体静力学基本概念与理论一、基本概念刚体：不变形的固体（理想化的力学模型）平衡：是指物体相对于地球保持静止或作匀速直线运动。

力的性质：力是矢量；力可沿其作用线滑移而不改变对刚体的作用效果，所以力是滑移矢。

力的合成满足矢量加法规则（平行四边形法则）。

力的三要素：力的大小、方向和作用点。

二、静力学公里P-121. 二力平衡公里：作用于刚体上的两个力平衡的必要和充分条件是这两个力大小相等、方向相反、并作用在同一直线上。

2. 加减平衡力系公理在作用于刚体的任意力系中，加上或减去平衡力系，并不改变原力系对刚体作用效应。

推论一力的可传性原理作用于刚体上的力可以沿其作用线移至刚体内任意一点，而不改变该力对刚体的效应。

(力是滑移矢。

)3. 力的平行四边形法则作用于物体上同一点的两个力可以合成为作用于该点的一个合力，它的大小和方向由以这两个力的矢量为邻边所构成的平行四边形的对角线来表示。

推论2：三力平衡汇交原理4. 作用与反作用公理两个物体间相互作用力，总是同时存在，它们的大小相等，指向相反，并沿同一直线分别作用在这两个物体上。

三、约束与约束反力P-21约束：限制物体运动的周围物体。

约束力：约束作用于被约束物体的力。

约束力性质：作用方向应与约束所能限制的物体运动方向相反。

※约束类型（特点、约束反力的画法）：柔性约束；光滑面约束；滚动支座；固定铰链；固定端（插入端）约束※物体的受力分析与受力图物体的受力分析包含两个步骤：（1）把该物体从与它相联系的周围物体中分离出来，解除全部约束，单独画出该物体的图形，称为取分离体；（2）在分离体上画出全部主动力和约束反力，这称为画受力图。

例题：P25-27 例4、例5、例6※练习：力的投影、合理投影定理P-15力的合成：力的多边形法则；投影解析法力矩及其性质：P17力偶：作用在同一平面内，大小相等、方向相反、作用线相互平行而不重合的两个力。
