步进电机是什么意思

步进电机基本参数步进电机（Stepper Motor）是一种将电脑数字信号转变为机械运动的设备，它以离散的方式旋转，每一次脉冲驱动会引起电机一定的运动。

步进电机具有以下几个基本参数。

1. 步数（Step）：步进电机的运动是以步为单位的，一步表示电机转动一定的角度或线性距离。

步数也可以用来描述电机的分辨率，即每转多少步，电机转一圈。

通常情况下，步进电机的步数会在说明书或型号参数中给出。

2. 相数（Phase）：步进电机的绕组分为几个相，每相两个线圈。

常见的步进电机相数有两相、三相和五相等，不同相数的步进电机在控制方式上有所不同，包括驱动方式和控制电路。

3.驱动方式：步进电机的驱动方式包括全步驱动和半步驱动。

全步驱动是每个脉冲都使电机转动一个步进角度，半步驱动是在全步的基础上细分每一步，在一个脉冲内实现小角度的运动。

半步驱动可以提高电机的分辨率和运动平滑度。

4. 转矩（Torque）：步进电机的转矩是指电机产生的旋转力矩。

转矩大小与电机的结构、驱动方式和电流有关，通常在电机的规格表中有相关的数据。

5. 电流（Current）：步进电机电流是指电机所需工作电流。

电机的电流大小与驱动方式、负载情况有关。

一般情况下，为了保证电机正常运行，需要匹配合适的电流驱动器。

6. 驱动电压（Voltage）：步进电机的驱动电压是指驱动电机所需的电压。

电机的驱动电压应该与驱动器供电电压相匹配。

7. 最大速度（Maximum Speed）：步进电机的最大速度是指电机能够达到的最高旋转速度。

最大速度与电机的结构、驱动方式、驱动电压和电流有关。

除了上述基本参数，还有一些其他的参数也需要考虑，比如电机的精度、响应时间、机械惯性等。

这些参数在具体应用中会根据实际需求进行选择和调整。

总的来说，步进电机的基本参数包括步数、相数、驱动方式、转矩、电流、驱动电压和最大速度等。

这些参数决定了电机的性能和适用范围，需要根据具体应用需求进行选择和配置。

什么是步进电机？步进电机：也称脉冲电机，是一种将电脉冲转化为角位移的执行机构。

步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

基本原理通常电机的转子为永磁体，当电流流过定子绕组时，定子绕组产生一矢量磁场。

该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致。

当定子的矢量磁场旋转一个角度。

转子也随着该磁场转一个角度。

每输入一个电脉冲，电动机转动一个角度前进一步。

它输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比。

改变绕组通电的顺序，电机就会反转。

所以可用控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。

电机开环控制一种控制电机、不使用反馈回路、就能进行速度控制及定位控制，即所谓的电机开环控制。

步进电机开环控制原理定子一相绕组流过直流电流，最近该相的转子齿被定子相吸引，电磁转矩大于负载转矩从而使转子运动。

电机基本分类按电压种类分:AC（交流）驱动、DC（直流）驱动。

按旋转速度与电源频率关系分：同步电机、异步电机。

步进电机概要1.步进电机的地位步进电机属于：DC驱动的同步电机，但无法直接用DC或AC电源来驱动，需要配备驱动器。

2.步进电机驱动电路的功能驱动电路任务：按顺序指令切换DC电源的电流流入步进电机的各相线圈。

驱动电路将电机定子与DC电源连接在一起工作。

驱动器（驱动电路）由决定换向顺序的控制电路（或称为逻辑电路）与控制电机输出功率的换相电路（或称为功率电路（Power stage））组成。

什么是步进电机？步进电机的基本参数、结构及其原理，步进电机的特点特性步进电机是一种将电脉冲转化为角位移的执行机构。

当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（称为步距角），它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

步进电机可以作为一种控制用的特种电机，利用其没有积累误差（精度为100%）的特点，广泛应用于各种开环控制。

现在比较常用的步进电机包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。

永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度或15度；反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。

反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。

混合式步进电机是指混合了永磁式和反应式的优点。

它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为0.72度。

这种步进电机的应用最为广泛，也是本次细分驱动方案所选用的步进电机。

步进电机的结构及其原理步进电机是一种同步电机，其结构同其它电机一样，由定子和转子组成，定子为激磁场，其激磁磁场为脉冲式，即磁场以一定频率步进式旋转，转子则随磁场一步一步前进。

步进电机主要有反应式、电磁式、永磁式几种。

下面以反应式步进电机为例，来讨论其工作原理：步进电机由转子和定子两部分组成。

转子和定子均由带齿的硅钢片叠成。

定子上有绕组分为若干相，每相磁极上有极齿。

当某相定子绕组通以直流电压激磁后，便吸引转子，使转子上的齿与该相定子的齿对齐，令转子转动一定的角度，依次向定子绕组轮流激磁，会使。

步进电机工作原理步进电机是一种常用的电机类型，它能够将电能转换成机械运动，广泛应用于电子设备、机器人、自动控制和数码设备等领域，是现代化生产制造和智能化系统的重要组成部分。

那么，步进电机工作原理是什么呢？下面，我们来详细了解一下。

一、步进电机的基本概念步进电机，也称作脉冲电机、节拍电机、定位电机等，是一种由电脉冲控制旋转角度或移动距离的电机。

它通过控制电脉冲的频率和顺序，来控制电机旋转的角度和步进的距离。

步进电机是一种数字控制电机，需要使用数字逻辑控制芯片或单片机进行控制。

步进电机通常由转子、定子、传动机构、驱动电路和控制系统组成，其中转子和定子是步进电机的核心部件。

转子是由多个磁极组成的，定子则是由绕组和磁铁芯组成的。

步进电机的运动是由定子和转子的磁性作用所引起的。

二、步进电机的工作原理1、磁极的排列和控制步进电机的转轴上有若干个定量的磁极，一般称之为步数。

在某些情况下，如可编程型步进电机，步数可任意调节。

电机的旋转原理是通过不断翻转电磁铁的极性，使转子在几个磁极之间按顺序分别吸引和排斥，从而产生转动的力矩。

2、磁性的转换和电流的控制步进电机的磁性转换是通过定子和转子之间磁场的吸引和排斥作用所实现的。

当通过一个完整的正弦周期电流后，磁极之间相对的位置不会变化，但后面的周期中，所谓的下一步，就是指磁极的相对位置发生了变化。

在步进电机运动过程中，控制电路会通过绕组施加不同的电流，来操纵转子的运动。

电流的变化可以导致磁场的极性变化，转子随之按照预定的步数顺序旋转。

电机转动的精度和稳定性都与电流的控制有关。

3、脉冲控制步进电机的运动是由一定的脉冲频率和脉冲顺序控制的。

控制器会将以往与转子运动有关的信息预先编码成指令序列，这些指令在控制电路的作用下，逐一发送给电机。

每一个指令都会对应一定量的脉冲信号，这些信号会传输到电机的驱动电路中，通过变化电流来控制电机的运动。

三、步进电机的分类步进电机的分类较多，常见的分类如下：1、单相步进电机单相步进电机只有一个储能元件，也称单相杆式步进电机。

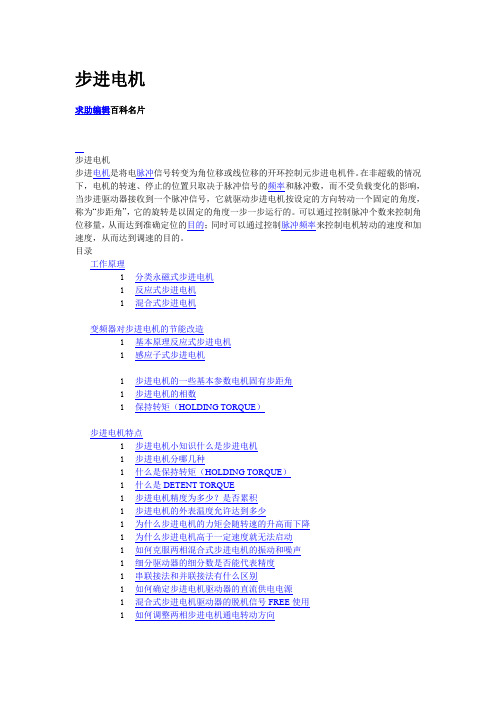

步进电机求助编辑百科名片步进电机步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

目录工作原理1分类永磁式步进电机1反应式步进电机1混合式步进电机变频器对步进电机的节能改造1基本原理反应式步进电机1感应子式步进电机1步进电机的一些基本参数电机固有步距角1步进电机的相数1保持转矩（HOLDING TORQUE）步进电机特点1步进电机小知识什么是步进电机1步进电机分哪几种1什么是保持转矩（HOLDING TORQUE）1什么是DETENT TORQUE1步进电机精度为多少？是否累积1步进电机的外表温度允许达到多少1为什么步进电机的力矩会随转速的升高而下降1为什么步进电机高于一定速度就无法启动1如何克服两相混合式步进电机的振动和噪声1细分驱动器的细分数是否能代表精度1串联接法和并联接法有什么区别1如何确定步进电机驱动器的直流供电电源1混合式步进电机驱动器的脱机信号FREE使用1如何调整两相步进电机通电转动方向步进电机的主要特性o步进电机控制例子1步进电机优缺点优点1缺点o1步进电机驱动方法1、单电压功率驱动接口?12、双电压功率驱动接口?13、高低压功率驱动接口?14、斩波恒流功率驱动接口?15、升频升压功率驱动接口?16、集成功率驱动接口?oo步进电机驱动器的特点?o步进电机驱动要求o最新技术发展展开编辑本段工作原理步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。

简述步进电机以及步进电机分类步进电机是一种将电脉冲信号转换为机械运动的电动机。

它通过控制电流的方式，使得电机按照一定的步进角度进行旋转，从而实现精确的位置控制。

步进电机可以根据结构和工作原理的不同进行分类。

以下是几种常见的步进电机分类：1. 永磁步进电机（Permanent Magnet Stepper Motor，PMSM）：永磁步进电机使用永磁体产生磁场，通过改变驱动电流的方向和大小来控制转子的位置。

它具有简单的结构、较高的转矩和较低的成本，常用于低负载和低速应用。

2. 变磁阻步进电机（Variable Reluctance Stepper Motor，VRSM）：变磁阻步进电机利用转子和定子之间的磁阻差异来实现步进运动。

它的转子通常由铁芯组成，通过改变定子绕组的电流来控制转子位置。

变磁阻步进电机具有较高的转速和响应速度，但相对于永磁步进电机来说，转矩较低。

3. 混合式步进电机（Hybrid Stepper Motor）：混合式步进电机结合了永磁步进电机和变磁阻步进电机的特点。

它采用多相绕组和永磁体，通过改变驱动电流的方式来实现精确的位置控制。

混合式步进电机具有较高的转矩、较低的振动和较高的分辨率，广泛应用于需要高精度定位和控制的领域。

此外，步进电机还可以根据驱动方式进行分类，包括全步进 （Full Step）、半步进 （Half Step）和微步进 （Microstepping）。

全步进模式是指每个脉冲信号使电机转动一个完整的步进角度；半步进模式是指每个脉冲信号使电机转动半个步进角度；微步进模式则是通过在每个步进角度之间施加更小的电流变化，使得电机可以以更小的角度进行运动，从而提高了分辨率和平滑性。

什么是步进电机？一、步进电机的基本原理步进电机是一种能够精确控制位置和运动的电机，它的工作原理和普通的直流电机有所不同。

普通的直流电机通过通电使得电流在绕组中流动，形成电磁力以产生转矩，从而驱动电机旋转。

而步进电机则是通过不断改变绕组中的电流方向，从而产生磁场的位置变化，实现精确的步进运动和位置控制。

步进电机中最关键的两部分是定子和转子。

定子是一个由绕组组成的磁铁，通常为两极或四极的磁石，而转子则是由磁铁组成的一个或多个磁极，通常为一圆柱形的部件。

二、步进电机的工作模式步进电机有两种常见的工作模式，即全步进和半步进。

1. 全步进模式：在全步进模式下，步进电机会按照固定的角度（通常为1.8°或0.9°）一步一步地转动。

这种模式下，电机的每个脉冲信号都会让电机转动一小步，从而实现位置的精确调整和控制。

2. 半步进模式：在半步进模式下，步进电机可以实现更精确的位置调整，每个脉冲信号可以让电机转动半个步距（通常为0.9°或0.45°）。

通过在全步进模式下的每个步距之间插入一个半步距，电机可以实现更加平滑和精确的运动。

三、步进电机的特点和应用场景步进电机具有以下几个特点，使得它在很多场景下得到广泛应用：1. 高精度：步进电机可以控制位置和转向，精度通常在几个角度或更小。

这使得它在需要精确定位和控制的场景下得到广泛应用，如机器人、三维打印机等。

2. 高效能：步进电机在工作过程中没有摩擦和机械损耗，因此效率较高。

它可以在低速和高负载条件下工作，而且能提供一定的持续转矩。

3. 简单控制：步进电机的控制电路相对较为简单，只需一个控制器和几个驱动器即可实现精确的位置和速度调整。

4. 广泛应用：步进电机广泛应用于各个领域，如电子设备、汽车制造、医疗设备等。

特别是在需要实现精确运动控制的场景下，步进电机更是不可或缺的一种电机。

综上所述，步进电机是一种能够精确控制位置和运动的电机，它通过改变绕组中的电流方向来实现位置的精确调整和控制。

啥是步进电机
步进电机也叫进给电机，通常用在影碟机、各种光驱、软驱上。

其构造多为一小电机带螺旋轴，以轴股动激光头来回运动，用于激光头或磁头的精断定位。

其驱动电路通常是集成电路供应。

CD-ROM里常用到的是BA系列集成电路，CDmdash;RW与DVD-ROM则多用BD系列。

如今比照常用的步进电机包含反响式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。

步进电机是将电脉冲信号改动为角位移或线位移的开环操控元件。

在非超载的状况下，电机的转速、间断的方位只取决于脉冲信号的频率和脉冲数，而不受负载改动的影响，即给电机加一个脉冲信号，电机则转过一个步距角。

这一线性联络的存在，加上步进电机只需周期性的过失而无累积过失等特征。

使得在速度、方位等操控范畴用步进电机来操控变的十分的简略。

尽管步进电机已被广泛地运用，但步进电机并不能象通常的直流电机，沟通电机在惯例下运用。

它有必要由双环形脉冲信号、功率驱动电路等构成操控体系方可运用。

因而用好步进电机却非易事，它触及到机械、电机、电子及核算机等很多专业常识。

1。

电工基础知识之步进电机
步进电机是一种运行精度高、控制特性好的控制系统执行部件。

它以脉冲方式工作，每接收到一个或几个脉冲，电机的转子就移动一个位置，移动的距离可以很小。

步进电机和普通电动机不同之处是步进电机接受脉冲信号的控制。

步进电机*一种叫环形分配器的电子开关器件，通过功率放大器使励磁绕组按照顺序轮流接通直流电源。

由于励磁绕组在空间中按一定的规律排列，轮流和直流电源接通后，就会在空间形成一种阶跃变化的旋转磁场，使转子步进式的转动，随着脉冲频率的增高，转速就会增大。

现在比较常用的步进电机包括反应式步进电机、永磁式步进电机、混合式步进电机和单相式步进电机等。

其中反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。

现阶段，反应式步进电机获得较多的应用。

步进电机的特点：
（1）系统控制惯性好，速度快；
（2）输出脉冲准确；
（3）实时性强；
（4）抗电磁特性好，抗干扰能力强。

空调挂机上的风叶驱动电机、柜机上的闭合导风板驱动电机都是步进电机。

步进电机的基础知识步进电机是一种将电脉冲信号转换成离散力学运动的机电设备。

当施加适当的电脉冲指令时,步进电机旋转的轴或主轴将会以不连续的步进增量旋转。

电机转动与施加的脉冲之间有几个方面的直接关系。

所施加的脉冲序列决定了电机轴的旋转方向；电机的输出轴旋转的速度决定于输入脉冲的频率；电机旋转的角度决定于输入脉冲的数量。

步进电机的优点和缺点优点：1.电机的旋转角度与输入脉冲成正比。

2.当绕组通电时,电机转矩处于完全静止状态。

3.因为良好的步进电机的准确度为3％-5％,而且不会将误差从一个步骤累计到下一步,所以步进电机能够精确定位和重复性地运动。

4.对启动/停止/换向有极好的反应。

5.因为没有接触到电机上的电刷,所以它非常可靠。

电机的使用寿命仅仅依赖于轴承的寿命。

6.电机对数字输入脉冲的响应提供了开环控制,这样使电机能够更简单和低成本的控制。

7.负载直接耦合到轴,可以实现非常低速的同步旋转。

8.当速度与输入脉冲的频率成正比,可以实现更大围的旋转速度。

缺点：1.如果不恰当地控制可能会产生共振。

2.如果速度太快则不易操作。

开环控制：步进电机的一个最显着的优点是它能够在开环系统中被精确地控制。

开环控制是指不需要反馈有关位置的信息。

这种类型的控制可以消除昂贵的传感和反馈装置的需要,例如光学编码器。

只需输入步骤脉冲跟踪就能知晓您此刻所处的位置。

步进电机的类型步进电机有三种类型,分别是：1.可变磁阻型2.永久磁场型3.混合型可变磁阻型〔VR〕这种类型的步进电机已经存在了很长一段时间。

从结构上来看,它可能是最容易理解的。

图1显示出了一个典型的V.R.步进电机的截面。

这种类型的电机包括一个软铁多齿的转子和一个绕定子。

当定子绕组通过直流电流通电,电机磁极则被磁化。

当转子齿被吸引到带电的定子极时,电机发生旋转。

永久磁场型〔PM〕永久磁场型的步进电机通常被称为"锡罐"电机,是一种低成本、低分辨率类型的电机,它的典型步距角为7.5°至15°〔48 - 24步/转〕。
