关于桩基工程影像资料留存要求的通知

关于桩基工程影像资料留存要求的通知关于桩基工程影像资料留存要求的通知中铁五局、十二局大瑞铁路工程项目经理部一、基本要求桩基施工的整个过程中应根据专项方案要求对施工过程进行全过程摄像，同时配以节点照片作为辅助资料。

影像资料必须图像清晰、画面完整。

拍摄的角度、方式能全面、客观反映现场实际状况，旁站人员、验收人员、见证人员与实体应同时反映在影像中。

拍摄时应用白板明确标记部位、时间等内容。

数码照片采用JPEG格式，每张不得低于3M，不得篡改内嵌信息，严禁任何形式的后期处理。

照片需分类整理。

影像资料应有文字说明，具体包括编号、题名、内容简要描述、拍摄时间、地点和拍摄者等内容。

二、基本内容影像资料主要包括原材料进场验收情况，见证取样执行情况，隐蔽工程验收情况，重点部位、关键工序监理旁站实施情况，检验批、分项分部工程验收情况以及各类质量、施工问题及整改闭合情况。

节点照片必须包含开工前场地全貌、试桩施工全过程（包括定位、探孔、沉渣厚度、岩样分析、钢筋笼焊接、试桩报告等重点节点）、工程桩实施过程和桩基静载检测过程。

（一）工程桩实施过程节点照片应包含以下内容：1、灌注桩护筒埋设验收、钻成孔过程、钢筋笼制作验收、钢筋笼焊接验收、砼浇筑旁站过程、塌落度测试和试块制作、开挖后桩位和截桩接桩处理验收；2、预应力混凝土管桩成品桩验收、打桩过程、接桩焊接验收、开挖后桩位验收和管桩孔内清理状况、锚接钢筋笼制作和安放验收、填芯砼的浇捣旁站；3、混凝土预制桩成品桩验收、打桩过程、接桩焊接验收、开挖后桩位验收、桩头锚筋焊接验收；4、锚杆静压桩成品桩验收、压桩过程、接桩焊接验收、终压验收（压力和桩顶标高）、开挖后桩位和桩头锚筋焊接验收；5、钢桩成品桩验收、打桩过程、接桩焊接验收、焊缝探伤检测、开挖后桩位验收和桩头处理。

6、水泥搅拌桩地基桩位验收、搅拌机提升喷浆、水泥浆比重测试、水泥土试块制作；（二）桩基静载检测过程节点照片应包含以下内容：静载试验分次堆载现场堆载物类型、重量等实际状况和对应检测仪器压力表情况。

关于监理单位留存建筑工程影像资料有关要求的通知沪建建管（2004）第004号各监理单位：为认真贯彻《建筑工程施工质量验收统一标准》（GB50300-2001），落实《加强建设监理单位现场质量行为管理若干规定》（沪建建管（2002）第064号文），有效追溯工程质量，现对监理单位留存建筑工程影像资料提出以下具体要求。

一、必须留存影像资料的工作内容1、影像资料应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录施工全过程的质量状况（附件“应留存工程照片的具体工序和内容”，供各监理项目部参考）。

根据工程项目的类型、规模和特点，监理实施细则应明确规定影像资料所应反映的具体工序和影像资料的数量要求。

2、影像资料应能切实反映采用新技术、新工艺、新材料、新机具的建筑工程的质量控制状况。

3、影像资料应能反映监理对工程关键部位、关键工序等重点旁站内容，以及监理对涉及质量、安全检验见证情况。

4、影像资料应全面反映工程异常情况及处理全过程。

二、监理影像资料拍摄质量要求1、影像资料必须图像清晰，其中数码照片每张不得低于500K字节。

2、拍摄的角度、距离等应能保证影像资料反映所验收部位的质量状况。

当拍摄桩位偏差、钢筋搭接和锚固长度等实测实量项目时，应立尺标识；当拍摄梁柱节点钢筋设置和接桩焊接等空间部位时，应从多个角度拍摄记录。

三、监理影像资料的管理要求1、项目监理机构应指定专人对影像资料进行管理。

2、影像资料应以单位工程作为归档单元，按分部、分项工程分类整理。

3、影像资料应有相应文字说明，具体包括编号、题名、内容简要描述、拍摄时间、地点和拍摄者等内容。

4、影像资料应作为工程竣工资料存档。

各监理单位根据工程进度的实际情况，于2004年3月1日起按照本文规定实施管理。

各建设工程质量监督站应将本通知内容列入日常监督工作。

上海市建设监理协会应对各监理单位进行业务指导。

监理单位留存其它类型建设工程影像资料时，可在保证有效追溯工程质量的前提下，参照本通知执行。

铁路路基工程施工质量验收标准TB10414-2018
附录A 隐蔽工程和关键工序影像资料留存要求A.0.1隐蔽工程和关键工序影像资料留存要求可按表A.0.1执行。

表A.0.1 隐蔽工程和关键工序影像资料留存要求
A.0.2影像资料应使用语言和标识牌进行记录，其内容应包括隐蔽工程实体、检验人员影像和验收结论。

标识牌应包括工序名称、项目名称、建设单位、项目地点、拍摄时间、施工单位名称及技术负责人、监理单位名称及技术负责人等信息。

标识牌式样见表A.0.2。

表A.0.2. XX铁路XX标段隐蔽工程关键工序标识牌（式样）
（尺寸60cm×40cm）
注：1 标识牌应选用轻便、可擦写、可悬挂、可架立的材质（因作为拍照使用，尽可减少反光，板面为白色）。

2 表中项目可根据参加验收单位及检验内容调整。

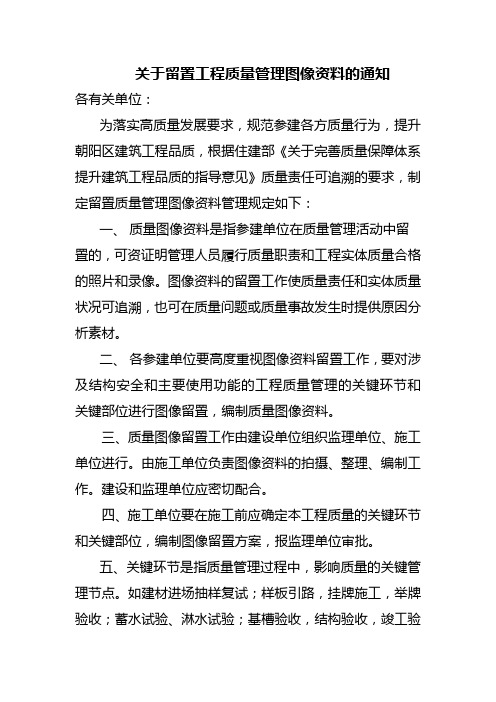

关于留置工程质量管理图像资料的通知各有关单位：为落实高质量发展要求，规范参建各方质量行为，提升朝阳区建筑工程品质，根据住建部《关于完善质量保障体系提升建筑工程品质的指导意见》质量责任可追溯的要求，制定留置质量管理图像资料管理规定如下：一、质量图像资料是指参建单位在质量管理活动中留置的，可资证明管理人员履行质量职责和工程实体质量合格的照片和录像。

图像资料的留置工作使质量责任和实体质量状况可追溯，也可在质量问题或质量事故发生时提供原因分析素材。

二、各参建单位要高度重视图像资料留置工作，要对涉及结构安全和主要使用功能的工程质量管理的关键环节和关键部位进行图像留置，编制质量图像资料。

三、质量图像留置工作由建设单位组织监理单位、施工单位进行。

由施工单位负责图像资料的拍摄、整理、编制工作。

建设和监理单位应密切配合。

四、施工单位要在施工前应确定本工程质量的关键环节和关键部位，编制图像留置方案，报监理单位审批。

五、关键环节是指质量管理过程中，影响质量的关键管理节点。

如建材进场抽样复试；样板引路，挂牌施工，举牌验收；蓄水试验、淋水试验；基槽验收，结构验收，竣工验收等等。

关键环节的图像资料中应有取样见证人、检查人、验收人等质量责任人，质量责任人应与技术资料签字人员一致，做到质量责任可追溯。

六、关键部位是指影响质量的主要工程部位。

如基槽，基础处理，悬挑板、梁钢筋安装，梁柱节点钢筋绑扎；装配式混凝土安装节点，灌浆套筒注浆；钢结构安装节点，现场焊接接头、机械接头；防水工程节点、外墙外保温工程节点；幕墙安装节点；地埋管等等。

关键部位的图像资料应能反映关键部位的具体位置，能反映具体部位的质量状况，使工程实体质量状况可追溯。

七、将关键部位的施工人员拍照留证，登记施工人员身份证、施工部位等信息，做到质量责任可追溯。

八、拍照或录像时要设置拍摄时间，确保图像资料真实有效。

九、施工单位在检验批报验时应提供关键部位的图像资料，监理单位检验批验收时应检查图像资料的留置情况，不符合要求的不得验收。

施工现场影像资料留存规定
施工现场影像资料留存规定
为确保施工现场施工项目内容有迹可循，具有可追溯性。

为后期结算审计提供支持与保障，特制订本规定：
1、专人负责每天记录施工现场现状的照片。

先拍细节（体现干的什么活），再拍整体（最好是同一位置拍摄，能体现施工现场有什么变化）。

2、所有隐蔽工程隐蔽验收时必须拍照片记录。

照片要求既能体现细节，也能把握整体。

3、施工现场零星工程项目必须拍照片记录。

4、专业分包施工过程拍照片，录制施工作业短视频。

比如桩基、汽车泵、地泵等施工过程，要求能体现施工流程。

5、商混、砂子、水泥等材料进场签单时，必须对车辆驾驶室车牌及车辆整体拍照两张。

6、有疑问的施工内容、部位等立即拍照发到群里问明白。

7、不合格施工项目部位、内容必须拍照片记录。

8、不安全施工部位、因素必须拍照片记录。

要求立即整改。

9、开工前的安全（技术）交底必须拍照片记录。

10、每天的班前会必须拍摄全体参加人员的照片。

11、劳务员班前统计施工作业人员时必须拍摄全体参加人员的照片。

12、定期的消防应急演练必须拍摄全体参加人员的照片及短视频。

13、所有分部工程验收必须拍照片，录制全体参加人员的短视频。

14、不符合规范、标准、要求的，对施工单位后期审计结算不利的不得留存在照片内。

15、所有照片定期复制到办公室台式电脑内，按日期---内容分类。

16、所有照片、短视频由宋雷负责收集、整理、汇总、分类、存档。

湖北省谷竹高速公路GZTJ33合同段影像资料收集归档要求一、安质部：（每个质检工程师每月至少上交归档30张照片）1、每一分项工程具有代表性的施工前现场照片、隐蔽工程照片、完工照片及具有代表性的施工过程的录像剪辑（MPEG4格式，不得使用手机拍摄）。

2、要求资料真实、准确、及时性及拍摄效果，图片和视频说明栏必须填写摄制具体部位、地点、桩号、摄制人、摄制时间等要素说明。

3、照片要求3.1桥梁：每个墩台号、部位，例如：桩基埋设好护筒后十字线中心点定位检查，钢筋笼加工、成孔检查、钢筋笼安装定位、安装导管、料斗、水下混凝土灌注、破除桩头、成桩中心点检查、桩柱钢筋笼焊接安装、不同工序的照片各一张，要清晰。

3.2涵洞通道：说明：中心桩号、交角、孔数、跨径、涵长、结构类型、进出口形式等，例如：地基承载力击实检测、基底清淤、基底回填、模板支立、基础钢筋加工及安装、基础砼浇筑、砼养护、墙身钢筋加工及安装、模板支立、墙身砼浇筑、砼养护、台帽施工、盖板钢筋加工及安装、模板支立、盖板砼浇筑、砼养护、洞口施工、台背回填施工等不同工序的照片各一张，要清晰。

3.3路基及防护：分清楚是填方、挖方（包含爆破）、清淤回填。

说明段落，填方为第几层，填筑的是什么材料。

说明段落，挖方是土/石方，第几个台阶，说明段落，爆破是第几个台阶，爆破工序照片说明段落，清淤是原设计还是变更增加的，回填的是什么材料。

二、办公室：2.1、涉及本项目部、驻地监理办、总监办、指挥部等的重要活动，及时留存相关图片和视频资料。

2.2、要求资料真实、准确、及时性及拍摄效果，图片和视频说明栏必须填写照片要素说明。

三、照片六要素说明：3.1事由：照片影像所反映事件、事物的情由。

3.2时间：事情发生或事物变化、产生的时间和拍摄时间。

3.3地点：被摄物所在的具体地点、桩号、部位。

3.4人物：照片影像上主要人物的姓名、身份。

3.5背景：对揭示照片影像主题具有一定作用的背景。

3.6摄影者：照片的拍摄人。

杭建监总〔2016〕46号关于加强施工关键部位影像留存的通知各有关单位：为加强建设工程关键部位施工质量安全管理，落实各责任主体管理责任，完善工程档案，增强施工质量安全管理的可追溯性，根据《建设工程质量管理条例》、《建设工程安全生产管理条例》、工程质量验收标准和安全评价标准，现将施工关键部位影像留存的有关事项通知如下：一、影像留存工作职责工程施工关键部位影像留存由建设（监理）单位、施工单位负责采集，工程施工方案中应包含数码影像留存要求，影像资料应与工程建设进度同步形成，用数码成像设备实地拍摄，真实反映现场质量安全控制情况，严禁采用补拍、替代、合成等弄虚作假手段。

建设（监理）单位要做好审核、把关工作。

二、影像留存采集范围1、隐蔽工程必须进行数码影像采集，并作为隐蔽工程验收资料附件。

2、影响工程质量、安全的关键环节和关键试验。

3、数码影像采集应包含但不限于以下内容：1)土壤岩样、桩基础接桩工艺、桩基础及承台异常情况技术处理;2)土方开挖后与地勘报告不一致时技术处理、土方回填时分层夯实处理；3)见证取样、试块制作和功能性试验、预拌混凝土交货检验；4)预应力张拉；5)钢结构工程焊缝及检测、高强螺栓拧固；6)基础、主体结构及屋面防水构造部位；7)淋水、蓄水试验；8)管道严密性试验、防雷接地试验；9)隧道开挖断面、初期支护施工防水层及防水结构部位；10)建设（监理）单位发现工程质量安全问题整改情况；11)建设行政主管部门、监督部门检查发现质量安全问题整改情况；12)施工现场消防、临时用电等主要配套设施配置情况；13)超高超限支模架搭设情况；14)起重机械维修保养情况；15)紧急救援物资配置情况。

三、影像留存工作要求1、拍摄要求1）影像记录应主题明确、真实反映施工质量、安全管理的实际。

2）影像记录应包含时间信息，数码照片保存宜为JEPG格式，分辨率不低于800×600像素。

3）当摄像设备不含时间记录信息时，可制作信息牌（包含工程名称、施工部位、拍摄时间）与被摄主体同步采集。

工程影像资料保存管理制度一、总则为规范和统一工程影像资料的保存管理工作，提高工程影像资料的质量和利用效率，特制定本制度。

二、适用范围本制度适用于公司内所有工程项目的影像资料的保存管理。

三、责任部门1. 工程部门：负责工程影像资料的采集、整理和归档工作。

2. 信息化部门：负责建立和维护工程影像资料管理系统。

3. 安全保密部门：负责工程影像资料的安全和保密工作。

四、工程影像资料的分类根据工程影像资料的内容和用途，将其分为以下几类：1. 设计资料：包括设计图纸、设计规范等设计相关资料。

2. 施工资料：包括施工图纸、施工合同等施工相关资料。

3. 竣工资料：包括竣工图纸、竣工合格证明等竣工相关资料。

4. 检测资料：包括检测报告、检测记录等检测相关资料。

5. 维护资料：包括维护手册、维护记录等维护相关资料。

五、工程影像资料的采集1. 工程部门应按照规定的程序和要求，对工程过程中的各种影像资料进行采集和整理。

2. 采集的影像资料应包括完整的设计图纸、施工图纸、竣工图纸等相关资料，以及必要的照片、视频等资料。

六、工程影像资料的整理1. 工程部门应将采集到的各类影像资料进行整理，按照分类要求进行归档。

2. 整理后的影像资料应按照规定的格式和命名规范进行命名，方便查找和利用。

七、工程影像资料的存储1. 工程部门应将整理后的影像资料存储在专用的服务器或存储设备中，并定期进行备份。

2. 存储设备的选择应具备稳定性和安全性，可以确保影像资料的长期保存和安全使用。

八、工程影像资料的利用1. 工程部门可以根据需要随时查询和利用工程影像资料，提高工作效率。

2. 各部门在使用工程影像资料时，应遵守相关的规定和流程，确保资料的正确使用和安全保密。

九、工程影像资料的保密1. 工程影像资料属于公司的重要资产，应当按照相关保密规定进行保护。

2. 未经许可，任何人员不得私自复制、传播或泄露工程影像资料，以免造成不良后果。

十、工程影像资料的销毁1. 工程影像资料按照归档规定的保存期限进行保存，到期后应及时进行销毁。
