工程需留存影像资料分项工程部位

工程影像资料监理细则为了真实反映工程质量验收资料和现场实物质量的一致性，规范监理影像资料的建立及管理工作，增强监理影像资料留存和管理的计划性，制定本“监理影像资料管理方案”，作为本项目监理影像资料的管理指导。

一）监理影像资料留存的具体部位和数量要求1、所拍摄的影像资料应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录整个施工全过程的正常质量状况。

2、所拍摄的影像资料应能全面反映新材料、新结构、新工艺在工程中的运用情况以及重要结构部位、重大节点控制状况。

3、所拍摄的影像资料应能全面反映关键部位、关键工序和隐蔽项目监理旁站内容以及单位工程安全和功能检验监理见证情况。

4、对施工过程中出现的安全质量问题或施工中碰到的异常工程地质条件、地下障碍物等情形时，应及时予以拍摄记录，并对安全质量问题或异常情况的处理全过程进行拍摄记录，作为验收凭证，做到整改结果必须与异常情况相对应。

5、所拍摄的检验批验收影像资料，应能全面反映主控项目和强制性标准条文的执行情况，并应反映该检验批中关键工序的施工质量状况。

6、所拍摄的影像资料应能全面反映工程开工、竣工和重要施工阶段的工程形象面貌。

7、所拍摄的影像资料应能全面反映工程重要活动、重要会议、重点检查、贵宾参观等情况。

二）监理影像资料拍摄质量要求1、监理影像资料必须图像清晰，数码照片不得低于500万像素。

拍摄时应尽量标明轴线、层数等拍摄位置，拍摄的角度、方式应能全面反映所验收部位的质量状况，并具有代表性，当拍摄桩位偏差、钢筋搭接和锚固长度等尺寸项目时，应立钢尺进行明确标识和记录，以供追溯；当拍摄梁柱节点钢筋设置和接桩焊接仪对重要机械设备、应从多个角度拍摄记录四个面的质量情况；等空间部位时，器等应有全面和重点部位的拍摄记录。

2、在拍摄影像资料时，应把旁站人员、验收人员、见证人员与实体同时反映在影像之中。

3、监理影像资料以照片作为主要载体；对于重要的工程活动应进行录像。

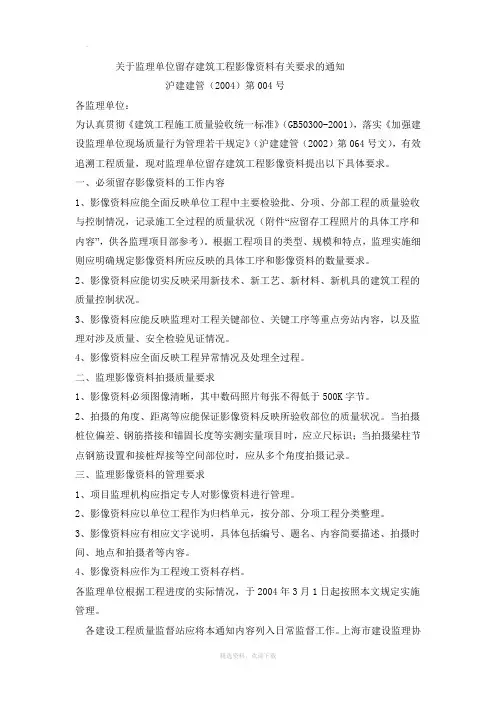

关于监理单位留存建筑工程影像资料有关要求的通知沪建建管（2004）第004号各监理单位：为认真贯彻《建筑工程施工质量验收统一标准》（GB50300-2001），落实《加强建设监理单位现场质量行为管理若干规定》（沪建建管（2002）第064号文），有效追溯工程质量，现对监理单位留存建筑工程影像资料提出以下具体要求。

一、必须留存影像资料的工作内容1、影像资料应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录施工全过程的质量状况（附件“应留存工程照片的具体工序和内容”，供各监理项目部参考）。

根据工程项目的类型、规模和特点，监理实施细则应明确规定影像资料所应反映的具体工序和影像资料的数量要求。

2、影像资料应能切实反映采用新技术、新工艺、新材料、新机具的建筑工程的质量控制状况。

3、影像资料应能反映监理对工程关键部位、关键工序等重点旁站内容，以及监理对涉及质量、安全检验见证情况。

4、影像资料应全面反映工程异常情况及处理全过程。

二、监理影像资料拍摄质量要求1、影像资料必须图像清晰，其中数码照片每张不得低于500K字节。

2、拍摄的角度、距离等应能保证影像资料反映所验收部位的质量状况。

当拍摄桩位偏差、钢筋搭接和锚固长度等实测实量项目时，应立尺标识；当拍摄梁柱节点钢筋设置和接桩焊接等空间部位时，应从多个角度拍摄记录。

三、监理影像资料的管理要求1、项目监理机构应指定专人对影像资料进行管理。

2、影像资料应以单位工程作为归档单元，按分部、分项工程分类整理。

3、影像资料应有相应文字说明，具体包括编号、题名、内容简要描述、拍摄时间、地点和拍摄者等内容。

4、影像资料应作为工程竣工资料存档。

各监理单位根据工程进度的实际情况，于2004年3月1日起按照本文规定实施管理。

各建设工程质量监督站应将本通知内容列入日常监督工作。

上海市建设监理协会应对各监理单位进行业务指导。

监理单位留存其它类型建设工程影像资料时，可在保证有效追溯工程质量的前提下，参照本通知执行。

工程影像资料留存计划为认真贯彻《水利水电建设工程验收规程》（SL233-2008），规范工程管理，加强工程参建人员的质量意识及责任感，确保结构物的安全性及耐久性，实现工程质量责任具有可追溯性，宁波市质监站下发了《关于水利工程建设留存工程影像资料有关要求的通知》（甬水质安监（2012）第46号文），对本市重点水利工程留存建设工程影像资料提出以下具体要求：一、必须留存影像资料的工作内容1、影像资料应能全面反映单位工程中主要检验批、重要单元工程、分部工程的质量验收与控制情况，记录施工全过程的质量状况（附件：应留存工程照片，供各县（市、区）质监站、各参建各方参考）。

根据工程项目的类型、规模和特点，监理实施细则应明确规定影像资料所应反映的具体工序和影像资料的数量要求。

2、影像资料要求主体突出，标识清楚，说明详细，画面清晰。

影像资料应包含标识标记、自检人员、监理抽检人员等内容。

同时，影像资料应能反映监理对工程关键部位，关键工序等重点旁站内容，以及监理对涉及质量、安全检验见证情况。

3、影像资料应全面反映工程异常情况及处理全过程。

二、影像资料的管理要求1、项目参建各方应指定专人对影像资料进行管理。

2、影像资料应以单元工程作为归档单元，按重要单元工程、分部工程分类管理。

3、影像资料应有相关文字说明，具体包括编号、题名、内容简要描述、拍摄时间、地点、拍摄者等内容。

4、影像资料应作为工程竣工资料存档。

根据上述要求，我部将安排专人进行影像资料的管理工作，以质监站批复的项目划分为依据，对重要单元工程：水泥搅拌桩、土工布铺设、排水板、堤身回填、灌注桩、闸墩等，每个单元工程至少留存一张照片，并根据工序复杂情况、质量检验情况等适当增加。

其他单元工程，按实际施工时间、施工部位、施工情况、质量检验情况等，结合质监站通知的附件（应留存工程照片）大致按下列计划进行影像留存、归档。

**工程影像资料留存计划。

精心整理
工程影像资料监理细则
为了真实反映工程质量验收资料和现场实物质量的一致性，规范监理影像资料的建立及管理工作，增强监理影像资料留存和管理的计划性，制定本“监理影像资料管理方案”，作为本项目监理影像资料的管理指导。

一）监理影像资料留存的具体部位和数量要求
1、所拍摄的影像资料应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控
2
3
4
5
6
7
1
摄梁柱节点钢筋设置和接桩焊接等空间部位时，应从多个角度拍摄记录四个面的质量情况；对重要机械设备、仪器等应有全面和重点部位的拍摄记录。

2、在拍摄影像资料时，应把旁站人员、验收人员、见证人员与实体同时反映在影像之中。

3、监理影像资料以照片作为主要载体；对于重要的工程活动应进行录像。

4、监理影像资料在总监理工程师的指导下，由资料员配合各专业监理工程师负责工程监理影像资料的摄制和管理工作。

三）监理影像资料的整理与归档要求
1、监理影像资料集中统一管理，以拍摄时间进行排序和归档。

2、监理影像资料应有文字说明，具体内容包括影像编号、影像题名、拍摄内容简要描述、拍摄时间、地点和拍摄者等。

3、工程竣工后应对监理影像资料进行后期技术处理，系统地剪辑和编排，并按城市档案要求提供装订成册的工程照片或电子文件（数码照片）。

附录：应留存影像资料的具体部位和数量要求。

工程影像资料留存方案一、工程影像资料的含义工程影像资料是指工程设计、施工、监理和验收等各个阶段所产生的各种影像记录资料，包括但不限于绘图文件、照片、视频、录音、录像等。

这些资料记录了工程项目的各个环节的具体情况和过程，是反映工程项目实际情况的最直观和最真实的记录。

工程影像资料具有丰富的信息和数据，可以对工程项目进行全方位、多角度的记录和展现，为工程项目的管理、运营和维护提供了宝贵的参考。

二、工程影像资料的留存目的和原则1. 目的：工程影像资料的留存主要目的是为了保留和记录工程项目各个阶段的实际情况和过程，以便对工程项目进行监督、评估和整改。

同时，工程影像资料的留存还可以为工程项目的后期维护和运营提供必要的支持和依据。

2. 原则：工程影像资料的留存应遵循真实、完整、准确、可靠的原则。

即所留存的资料应真实反映工程项目的实际情况和过程，具有完整的记录内容和清晰的记录形式，且所记录的内容和数据准确可靠，具有真实性和可信度。

三、工程影像资料的留存方法1. 电子留存：将工程影像资料以电子文件的形式进行留存，主要包括绘图文件、照片、视频、录音、录像等。

电子留存能够有效减少成本，提高留存效率，方便查找和管理留存资料，是目前主要的留存方式。

2. 硬盘备份：利用大容量的硬盘进行工程影像资料的备份，确保资料的安全和可靠性。

硬盘备份可以根据资料的大小和数量选择适当的容量和数量，以满足留存资料的保护需求。

3. 云端存储：利用云端存储技术进行工程影像资料的留存，将资料上传至云端服务器进行保存和管理，并实现多地备份和远程访问。

云端存储能够有效避免资料的丢失和损坏，保障资料的安全和稳定性。

4. 光盘存储：将工程影像资料保存在光盘中进行留存，光盘具有较长的保存期限和较高的稳定性，适合长期保存和备份资料。

5. 数据库管理：建立工程影像资料的数据库管理系统，对留存的资料进行分类、归档和检索，实现对留存资料的结构化管理和高效利用。

四、工程影像资料的管理措斀1.分类归档：对工程影像资料进行分类、归档和编号，确保资料的有序存放和方便查找。

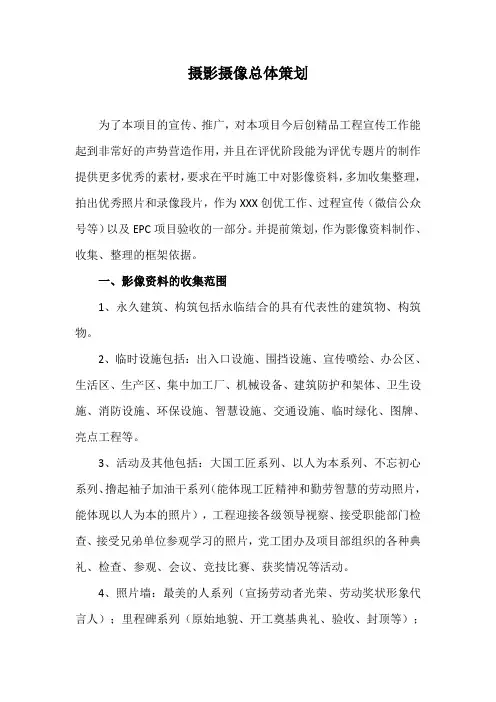

摄影摄像总体策划为了本项目的宣传、推广，对本项目今后创精品工程宣传工作能起到非常好的声势营造作用，并且在评优阶段能为评优专题片的制作提供更多优秀的素材，要求在平时施工中对影像资料，多加收集整理，拍出优秀照片和录像段片，作为XXX创优工作、过程宣传（微信公众号等）以及EPC项目验收的一部分。

并提前策划，作为影像资料制作、收集、整理的框架依据。

一、影像资料的收集范围1、永久建筑、构筑包括永临结合的具有代表性的建筑物、构筑物。

2、临时设施包括：出入口设施、围挡设施、宣传喷绘、办公区、生活区、生产区、集中加工厂、机械设备、建筑防护和架体、卫生设施、消防设施、环保设施、智慧设施、交通设施、临时绿化、图牌、亮点工程等。

3、活动及其他包括：大国工匠系列、以人为本系列、不忘初心系列、撸起袖子加油干系列（能体现工匠精神和勤劳智慧的劳动照片，能体现以人为本的照片），工程迎接各级领导视察、接受职能部门检查、接受兄弟单位参观学习的照片，党工团办及项目部组织的各种典礼、检查、参观、会议、竞技比赛、获奖情况等活动。

4、照片墙：最美的人系列（宣扬劳动者光荣、劳动奖状形象代言人）；里程碑系列（原始地貌、开工奠基典礼、验收、封顶等）；相亲相爱系列（党工团文娱活动）；不忘初心系列（领导视察、检查、会议等）。

二、照片资料的具体内容（以下除整体效果外以单位工程为例）1、整体地貌（原始地貌、动态变化过程一直到交工的全景，鸟瞰航拍）；2、结构工程照片的收集：土方开挖照片（体现开挖方案的精心与现场的合理组织，土方平衡、园区环形主干道、几个代表性的基坑开挖）；桩基、强夯、换填等地基处理施工、试验、验收照片；地基验槽照片（具有代表性的几个基坑全景）；垫层上已弹好的主轴线定位照片；基础底板（含独立基础）钢筋照片（全景）；底板大体积混凝土施工照片（包括后期养护措施）；墙体模板、钢筋、观感良好的混凝土照片；人防设施安装预埋照片；地下室、屋面等设备基础照片；方正的预埋件、预留孔洞照片；钢筋连接照片、机械连接加工照片；标准层钢筋绑扎、模板安装、混凝土成型的施工和成品照片；预留方正的和有防护措施的楼板预留洞口照片；工程定位、放线和其他测量照片（含美观的坐标高程点设置等）；钢筋绑扎的细部照片；模板拼缝等细部节点做法特写；先进的模板体系和传力清晰的模板支撑照片；混凝土成型的细部照片；混凝土保护层控制照片；顶层等特殊部位施工照片；造型复杂构件的施工方法照片；全封闭后浇带、防水层做法、止水带安装等施工过程及效果照片；安全、稳固的外脚手架全景照片；钢结构工程的预埋、加工、运输、吊装、成形照片；砌体工程效果照片；ALC板安装过程、细部、整体效果照片；其他装配式结构的施工和效果照片；主体施工中的工程全景。

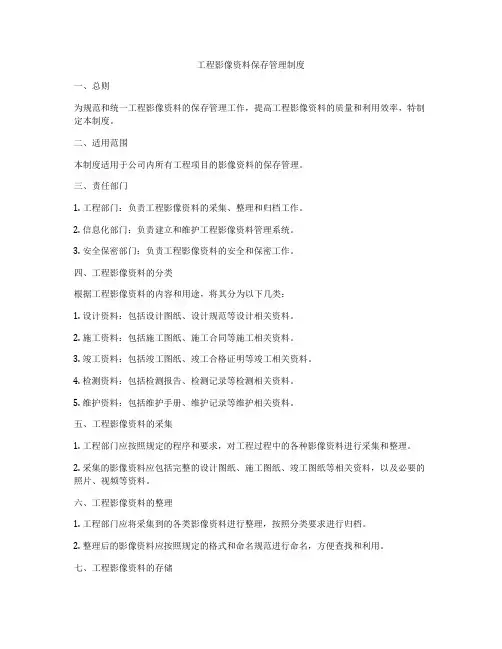

工程影像资料保存管理制度一、总则为规范和统一工程影像资料的保存管理工作，提高工程影像资料的质量和利用效率，特制定本制度。

二、适用范围本制度适用于公司内所有工程项目的影像资料的保存管理。

三、责任部门1. 工程部门：负责工程影像资料的采集、整理和归档工作。

2. 信息化部门：负责建立和维护工程影像资料管理系统。

3. 安全保密部门：负责工程影像资料的安全和保密工作。

四、工程影像资料的分类根据工程影像资料的内容和用途，将其分为以下几类：1. 设计资料：包括设计图纸、设计规范等设计相关资料。

2. 施工资料：包括施工图纸、施工合同等施工相关资料。

3. 竣工资料：包括竣工图纸、竣工合格证明等竣工相关资料。

4. 检测资料：包括检测报告、检测记录等检测相关资料。

5. 维护资料：包括维护手册、维护记录等维护相关资料。

五、工程影像资料的采集1. 工程部门应按照规定的程序和要求，对工程过程中的各种影像资料进行采集和整理。

2. 采集的影像资料应包括完整的设计图纸、施工图纸、竣工图纸等相关资料，以及必要的照片、视频等资料。

六、工程影像资料的整理1. 工程部门应将采集到的各类影像资料进行整理，按照分类要求进行归档。

2. 整理后的影像资料应按照规定的格式和命名规范进行命名，方便查找和利用。

七、工程影像资料的存储1. 工程部门应将整理后的影像资料存储在专用的服务器或存储设备中，并定期进行备份。

2. 存储设备的选择应具备稳定性和安全性，可以确保影像资料的长期保存和安全使用。

八、工程影像资料的利用1. 工程部门可以根据需要随时查询和利用工程影像资料，提高工作效率。

2. 各部门在使用工程影像资料时，应遵守相关的规定和流程，确保资料的正确使用和安全保密。

九、工程影像资料的保密1. 工程影像资料属于公司的重要资产，应当按照相关保密规定进行保护。

2. 未经许可，任何人员不得私自复制、传播或泄露工程影像资料，以免造成不良后果。

十、工程影像资料的销毁1. 工程影像资料按照归档规定的保存期限进行保存，到期后应及时进行销毁。

关于监理单位留存建筑工程影像资料有关要求的通知沪建建管（2004）第004号各监理单位：为认真贯彻《建筑工程施工质量验收统一标准》（GB50300-2001），落实《加强建设监理单位现场质量行为管理若干规定》（沪建建管（2002）第064号文），有效追溯工程质量，现对监理单位留存建筑工程影像资料提出以下具体要求。

一、必须留存影像资料的工作内容1、影像资料应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录施工全过程的质量状况（附件“应留存工程照片的具体工序和内容”，供各监理项目部参考）。

根据工程项目的类型、规模和特点，监理实施细则应明确规定影像资料所应反映的具体工序和影像资料的数量要求。

2、影像资料应能切实反映采用新技术、新工艺、新材料、新机具的建筑工程的质量控制状况。

3、影像资料应能反映监理对工程关键部位、关键工序等重点旁站内容，以及监理对涉及质量、安全检验见证情况。

4、影像资料应全面反映工程异常情况及处理全过程。

二、监理影像资料拍摄质量要求1、影像资料必须图像清晰，其中数码照片每张不得低于500K字节。

2、拍摄的角度、距离等应能保证影像资料反映所验收部位的质量状况。

当拍摄桩位偏差、钢筋搭接和锚固长度等实测实量项目时，应立尺标识；当拍摄梁柱节点钢筋设置和接桩焊接等空间部位时，应从多个角度拍摄记录。

三、监理影像资料的管理要求1、项目监理机构应指定专人对影像资料进行管理。

2、影像资料应以单位工程作为归档单元，按分部、分项工程分类整理。

3、影像资料应有相应文字说明，具体包括编号、题名、内容简要描述、拍摄时间、地点和拍摄者等内容。

4、影像资料应作为工程竣工资料存档。

各监理单位根据工程进度的实际情况，于2004年3月1日起按照本文规定实施管理。

各建设工程质量监督站应将本通知内容列入日常监督工作。

上海市建设监理协会应对各监理单位进行业务指导。

监理单位留存其它类型建设工程影像资料时，可在保证有效追溯工程质量的前提下，参照本通知执行。

天津二十冶建设有限公司部室文件项监[2013]2号关于印发《工程项目影像资料收集管理规定》的通知各分（子）公司、项目经理部、有关部门：为加快公司标准化建设进程，提高工程资料的可追溯性，展现公司工程业绩，实施企业品牌战略，现将《工程项目影像资料收集管理规定》印发给你们，请遵照执行。

二〇一三年一月五日主题词：影像资料收集规范通知公司办公室2013年1月6日印发工程项目影像资料收集管理规定第一章总则第一条为加快项目标准化建设进程，提高工程资料的可追溯性，展现公司工程业绩，实施企业品牌战略，制定本规定。

第二条本规定规范了进度、质量、设备和环境影像资料（以下简称影像资料）的制作、传递、归集程序，适用于公司所有工程项目。

第二章基本规定第三条影像资料应与工程建设过程同步形成，并应真实反映施工进展、实体质量控制、设备使用和环境管理情况。

第四条影像资料由项目进度、质量、设备和环境管理人员按照职责分工分别进行拍摄和归集整理。

第五条项目开工前，进度、质量、设备和环境管理人员分别制定《项目管理影像资料收集计划》（附件1），经主管领导审核后报项目监管部备案。

所制定的《收集计划》应包括工程开工前、各施工阶段及竣工验收后的有效影像资料，并应至少包括如下内容：工程：单位工程开工、竣工和重要施工阶段的工程形象。

质量：质量控制点的施工情况；隐蔽工程质量情况；分部工程质量验收与控制情况；单位工程外观质量及功能检验情况；工程异常情况处理过程照片（对施工过程中出现的质量问题或施工中碰到的异常工程地质条件、地下障碍物、恶劣自然条件等情形，应及时予以拍摄记录，并对质量问题或异常情况的处理全过程进行拍摄记录，作为验收凭证，做到整改结果必须与异常情况相对应）。

设备：固定式起重机械及50吨以上的流动式起重机作业情况及设备使用登记证。

环境：现场“四节一环保”（即节水、节材、节地、节能、环境保护）施工措施照片。

第六条每月25日前，项目经理部将反映本月工程形象进度、实体质量、设备、环境等情况的影像资料，归集整理后，随工程、质量、设备、环境月报一并报送公司项目监管部（环境影像资料随工程报表报送），直至项目竣工投产。

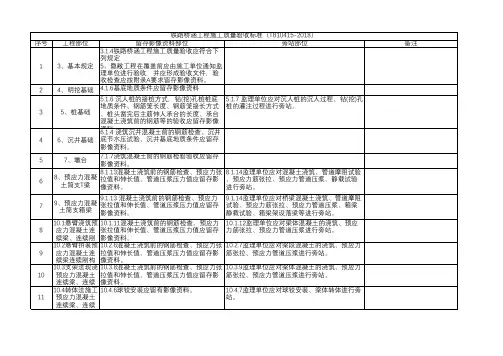

关于采集隐蔽工程及关键性工序施工影像资料留存办法为切实加强铁路工序施工管理，提升工程实体质量，反映工程质量验收资料和现场实物质量的一致性，根据工程进展的不同阶段，应采用拍照、摄像等方式记录隐蔽工程及关键性工序的施工过程，并形成一套完整的影像资料。

现就影像资料的采集、管理、归档提出如下实施意见一、影像资料留存的具体部位和数量要求1、程序检查所拍摄的影像资料应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录整个施工全过程的正常质量状况。

按照铁路工程《验标》单位工程划分，显示各单位工程中应该留置工程照片的具体部位和内容。

2、安质问题及处理结果施工检查中发现安全质量问题或施工异常情况的处理过程进行拍摄记录，作为验收凭证，做到整改结果必须与设计相一致。

3、异常地质障碍对施工过程中出现的异常工程地质条件、地下障碍物等情形时，应及时予以拍摄记录，作为工程变更和索赔的依据。

4、三新材料运用所拍摄的影像资料应能全面反映新材料、新结构、新工艺在工程中的运用情况以及重要结构部位、重大节点控制状况。

5、拍摄数量数量上要求对规定的每个拍摄部位至少应有一张全面反映质量验收和控制状况的工程照片。

所拍摄的影像资料应能全面反映关键部位、关键工序和隐蔽项目内容以及单位工程安全和功能检验情况。

所拍摄的检验批验收影像资料，应能全面反映主控项目和强制性标准条文的执行情况，并应反映该检验批中关键工序的施工质量状况。

二、影像信息采集格式及编辑1. 拍摄动态影像资料时使用高清格式，分辨率不小于1024×768，使用的摄像机有效像素不低于500万。

2. 拍摄静态影像资料使用JPG格式，分辨率不小于1024×768，使用数码照相机有效像素不低于500万。

3. 拍摄的影像资料必须图像清晰，数码照片拍摄的角度、方式必须全面反映所采集部位的真实状况，拍摄要有鲜明的特点突出主题。

当采集内容需要计量、测量时，应使用器具及标尺进行拍摄记录，标尺设置准确。

隐蔽⼯程照⽚管理办法榆树（⿊吉界）⾄松原公路建设项⽬隐蔽⼯程照⽚管理办法⼀、总体要求隐蔽⼯程是指建筑物、构筑物在施⼯期间，将建筑材料或构配件埋于物体之中被覆盖外表后看不见的实物，被其后序⼯程施⼯所隐蔽的分项、分部⼯程。

隐蔽⼯程在覆盖后，如果发⽣质量问题，会造成停⼯、返⼯等巨⼤的经济损失，还可能造成⼈员伤亡和财产损失。

分部、分项⼯程的隐蔽、验收、签证，要做到制度化、规范化、程序化，⼿续完备，⽂字和影像资料齐全、完整、真实，避免资源的浪费和后期运营安全，保证⼯程的质量和⼯程顺利完成。

⼆、编制依据1、国家、交通运输部及相关部门颁发的标准、规范、⽂件。

2、吉林省⾼速公路施⼯标准化管理指南。

3、吉林省交通运输厅关于加强隐蔽⼯程质量管理⼯作的通知吉交质监【2014】67号。

三、编制原则1、加强对隐蔽⼯程的质量控制，杜绝隐蔽⼯程的质量隐患。

2、对隐蔽⼯程采取覆盖前完成验收，验收不合格的隐蔽⼯程决不能进⾏下道⼯序施⼯的原则.3、对隐蔽⼯程的施⼯技术管理⼈员在施⼯前进⾏技术培训的原则。

4、隐蔽⼯程的关健部位、关键⼯序的检查验收采取验收过程中的影像资料保存的原则。

四、隐蔽⼯程影像资料基本要求1、根据隐蔽⼯程检查验收内容，不同种类的隐蔽⼯程检查验收项⽬或者⼯序必须留有影像资料，每个隐蔽⼯程部位或⼯序⾄少拍摄3张不同⾓度的⼯程照⽚，整体照⽚2张，局部照⽚1张（如果3张图⽚不能反映隐蔽⼯程的质量状况，根据实际情况增加照⽚的数量）。

2、照⽚要清楚，能真实反映出隐蔽⼯程隐蔽前的实际情况。

3、为核实⼯程量或检验⼯程变更有关尺⼨时，应对量尺刻度拍摄清晰。

4、拍摄照⽚时，隐蔽⼯程应⾃检完成，且经总监办(中⼼试验室）验收合格后进⾏拍摄。

5、照⽚内不应有⼯作⼈员图像。

6、承包⼈拍照时总监办⼈员应旁站监督。

7、照⽚应⽤不低于800万像素的数码相机进⾏拍摄。

8、拍摄完成应及时打印成册，照⽚尺⼨为6⼨，装⼊标准相册，建⽴隐蔽⼯程台账，按路基、路⾯、特⼤桥、⼤桥、中桥、匝道桥、⽴交桥、⼩桥、通道桥、涵洞等类别进⾏归档。

隐蔽工程验收影像资料留取实施细则为保证重要隐蔽工程影像资料留置的科学性与规范性，经公司领导研究，结合各项目实际情况，制定出关键分部分项隐蔽工程影像资料留置的最基本要求：一、地基与基础工程隐蔽影像留存要求：1．土方开挖与基础施工1-1．基坑开挖完成验槽照片；1-2．桩基完成截桩照片；1-3．垫层施工完成照片；1-4．基础钢筋绑扎完成照片；1-5．基础商砼浇筑完成照片。

土方开挖与基础施工影像资料留取数量要求：分栋留取（含地下车库与商业），每栋留取一组。

2．地下防水施工2-1．水泥砂浆找平层完成并清理干净后照片；2-2．基层刷完冷底子油后的照片2-3．附加层铺贴后的照片；2-4．防水卷材一道设防、二道设防铺贴完后的照片；2-5．卷材铺贴完后闭水试验照片；2-6．钢筋网片保护层施工照片或者地下室外墙保温泡沫板施工照片。

地下防水影像资料留取数量要求：所有建筑物地下部分，全数全范围留取。

3．土方回填施工3-1．回填前基底压实照片；3-2．分层压实回填照片，层层拍照（自回填建筑物±0处用卷尺向下量取每步高度，虚铺厚度不大于500mm，或按相关规范执行）；3-3．回填完成照片。

土方回填影像资料留取数量要求：各建筑物回填土周围四面各取一处留取，每栋建筑物留存四组完整回填土施工影像资料。

二、主体工程隐蔽影像资料留存要求：1．混凝土结构1-1．首层墙、柱、梁、板钢筋绑扎完成照片（照片中应显示出水电预埋部分）；1-2．首层结构混凝土浇筑完毕照片；1-3．每隔3层留置该作业层隐蔽前的钢筋绑扎照片（照片中应显示出水电预埋部分）；1-4．结构件中柱截面发生变化、纵向钢筋配筋发生变化时，均应在接点处留置影像资料；1-5．主体结构屋顶层墙、柱、梁、板钢筋绑扎完成照片（照片中应显示出水电预埋部分）；1-6．主体结构屋顶结构混凝土浇筑完成照片。

主体结构施工影像资料留取数量要求：每栋单体建筑均需按上述流程要求留取，且每个楼层留影面积不小于该层建筑面积的20%。

工程中的影像资料保存方式总结（值得收藏）一、什么阶段需要影像记录？从进场调查项目初始状况开始,到召开深基坑支护方案专家讨论会,召开第一次工地会议,项目开工,及工程项目各施工工序的开展,以时间先后顺序,分别进行拍摄,并进行编辑、整理、归档等.二、影像资料应该拍摄哪些内容？1、工程进度1)进场时的工程现场情况2)各单位工程、分部、子分部工程开工形象进度记录3)现场主要施工机械、设备配备情况4)工程基础、主体结构和竣工验收情况记录2、工程质量1)各分项工程检验批验收过程记录（具体照片数量视需要确定）2)进场材料验收控制的资料3)见证取样及施工试验资料4)测量验线控制资料5)质量问题、质量事故处理资料3、安全、环保1)现场安全、环保预控措施记录2)重大安全隐患及其处理情况记录3)安全事故发生后的现场取证资料4、合同管理1)工程延期现场取证材料2)费用索赔现场取证材料3)合同争议现场取证材料5、信息、沟通管理1)各种会议沟通、重大事项记录2)体现项目信息化管理特色的资料三、影像资料的质量要求1、必须图像清晰,照片不得低于500万像素.图片上应留有拍摄日期,拍摄的角度、方式应能全面反映相关的主题,并具有代表性.2、当拍摄需要反映偏差的主题时,应立钢尺等参照物进行明确标识和记录,以供追溯.3、当拍摄梁柱节点等空间部位时,应从多个角度拍摄记录各个面的质量情况.4、影像资料应能全面反映新材料、新工艺、新结构在工程中的应用情况以及重要结构节点、部位的控制状况；应能全面反映项目部对关键部位、关键工序的控制.5、对施工过程中出现的安全、质量问题,或施工中遇到的异常地质条件、地下障碍物的情形时,应及时予以拍摄记录,并对安全质量问题和异常情况的处理全过程进行跟踪拍摄记录,作为验收凭证,并将最终（整改）结果拍摄记录存档.6、在进行编辑整理时,应配有标题,附有文字说明,并注明拍摄时间和拍摄人.7、所拍摄的影像资料应能全面反映工程开工、竣工和重要施工阶段的工程形象面貌.8、所拍摄的影像资料应能全面反映工程重要活动、重要会议、重点检查、贵宾参观等情况.四、一般影像资料需要拍摄哪些位置？1、地基与基础1）土方分层开挖过程、坑底人工扦土、开挖后基坑全貌及地基验槽.2）土方回填的回填土验收、分层压实厚度及压实系数检测. 3）桩施工过程的定位、打桩、验收.4）承台基础钢筋、底板钢筋、梁柱节点钢筋、柱子插筋留置或电焊压力焊接头、板墙钢筋、主梁接头设置和锚固长度等验收、混凝土浇筑旁站过程、塌落度测试、试块制作、同条件养护试块的现场养护、砼养护措施及拆模后基础砼质量验收、砼实体质量检测、后浇带砼后浇带止水带垃圾和钢筋清理验收、后浇带砼浇筑旁站、试块制作及养护措施、预埋件的埋设.2、主体1）钢筋原材和加工验收、柱筋连接、梁柱节点钢筋、剪力墙钢筋、梁板钢筋的搭接和锚固长度、楼梯间、悬挑构件上皮钢筋以及楼板转角加强筋的验收.2）混凝土浇筑过程、塌落度测试、试块制作、同条件养护试块的现场养护、砼平仓收头及浇水养护措施、柱墙接缝处理,模板拆除后的混凝土外观质量.3）材料进场、见证取样、送检、水泥砂浆配合比、砂浆试件、砌筑、封堵架眼、验收.4）柱模、梁、板墙模板验收以及模板拆除,梁、板、柱、剪力墙、电梯井筒尺寸和外观缺陷验收、设备基础尺寸验收以及结构实体钢筋保护层和砼非破损检测见证.5）钢结构焊接焊接坡口处理、现场安装焊接、焊缝探伤、栓钉焊接、栓钉焊后弯曲试验、钢结构安装、地脚螺栓安装、钢柱安装、安装检查验收、构件表面喷砂除锈、底漆、中间封闭漆、面漆涂装、涂层测厚仪检测.6）防水砼结、变形缝、施工缝、后浇带、穿墙管道、埋设件等细部构造的作法、抗渗试块制作、模板对拉螺栓止水片及预埋木块后处理验收、根据设计具体情况选用水泥砂浆、防水层基层处理验收、每道防水层阴阳角做法、卷材防水层、基层处理验收、卷材防水层的搭接、每道防水层阴阳角、变形缝、穿墙管道等细部做法、保护层验收涂料防水层基层处理验收、每道防水层阴阳角、变形缝、穿墙管道等细部做法及保护层验收.7）应对下列内容进行摄像：a.开工前场地全貌；b.基坑开挖前场地全貌；c.深基坑土方分层开挖全过程（包括基坑全貌）；d.±0.00以下结构完工全貌；e.主体结构封顶全貌；f.钢结构吊装和安装过程；g.玻璃幕墙吊装和安装过程；h.单位工程竣工全貌（包括外立面、门厅、中庭、特殊装饰部位以及屋面等）；i.重要工程活动过程.五、影像资料的日常管理工作1、影像资料应按随工程进展同步拍摄、编辑、整理归档.2、影像资料应按照单位工程中分部、分项工程验收资料的组卷顺序,分别收集整理归档.3、由于项目单位工程较多,可在同同材料、同类型的单位工程中分别选取具有代表性的工程留置影像资料（如项目有影像资料拍摄、留档要求,应先满足项目部要求）.4、影像资料应在日常整理过程中及时备份,防止丢失.。
