现场拍摄并留存建筑工程影像资料实用标准

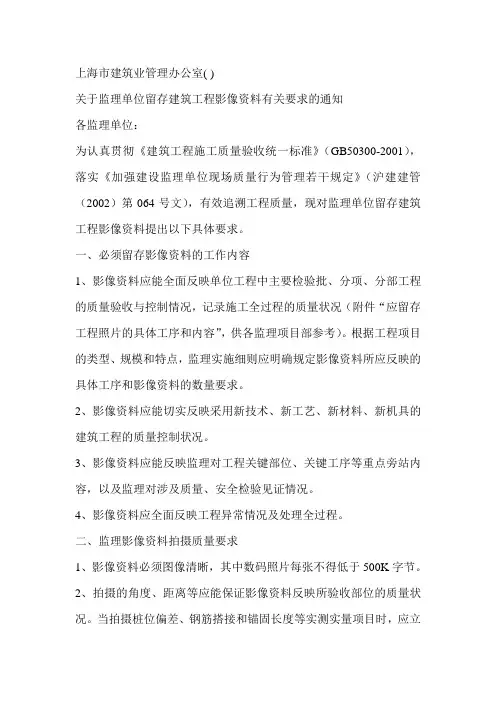

上海市建筑业管理办公室( )关于监理单位留存建筑工程影像资料有关要求的通知各监理单位：为认真贯彻《建筑工程施工质量验收统一标准》（GB50300-2001），落实《加强建设监理单位现场质量行为管理若干规定》（沪建建管（2002）第064号文），有效追溯工程质量，现对监理单位留存建筑工程影像资料提出以下具体要求。

一、必须留存影像资料的工作内容1、影像资料应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录施工全过程的质量状况（附件“应留存工程照片的具体工序和内容”，供各监理项目部参考）。

根据工程项目的类型、规模和特点，监理实施细则应明确规定影像资料所应反映的具体工序和影像资料的数量要求。

2、影像资料应能切实反映采用新技术、新工艺、新材料、新机具的建筑工程的质量控制状况。

3、影像资料应能反映监理对工程关键部位、关键工序等重点旁站内容，以及监理对涉及质量、安全检验见证情况。

4、影像资料应全面反映工程异常情况及处理全过程。

二、监理影像资料拍摄质量要求1、影像资料必须图像清晰，其中数码照片每张不得低于500K字节。

2、拍摄的角度、距离等应能保证影像资料反映所验收部位的质量状况。

当拍摄桩位偏差、钢筋搭接和锚固长度等实测实量项目时，应立尺标识；当拍摄梁柱节点钢筋设置和接桩焊接等空间部位时，应从多个角度拍摄记录。

三、监理影像资料的管理要求1、项目监理机构应指定专人对影像资料进行管理。

2、影像资料应以单位工程作为归档单元，按分部、分项工程分类整理。

3、影像资料应有相应文字说明，具体包括编号、题名、内容简要描述、拍摄时间、地点和拍摄者等内容。

4、影像资料应作为工程竣工资料存档。

各监理单位根据工程进度的实际情况，于2004年3月1日起按照本文规定实施管理。

各建设工程质量监督站应将本通知内容列入日常监督工作。

上海市建设监理协会应对各监理单位进行业务指导。

监理单位留存其它类型建设工程影像资料时，可在保证有效追溯工程质量的前提下，参照本通知执行。

建筑工程影像档案录像资料要求建筑工程影像档案是指记录了建筑工程施工过程、工程质量、安全生产等方面的视频资料。

这些档案对于工程的后续维护、施工管理的改进以及纠纷处理等方面起着非常重要的作用。

以下是对建筑工程影像档案录像资料的要求。

1.视频清晰度要求：建筑工程影像档案的录像资料要求清晰、无噪声、色彩准确，以便于后期对工程细节和质量的审查和评估。

因此，录像设备应具备较高的像素，能够拍摄到细节丰富的影像。

同时，要求现场光线充足，以保证录像画面清晰可辨。

3.录像时间要求：建筑工程影像档案的录像时间要覆盖整个施工周期，即从开工到竣工的全过程。

这样有助于建立一份完整的工程档案，为之后工程维护和纠纷处理提供准确的数据支持。

4.录像内容要求：工程影像档案要求将施工过程的各个环节都进行全面记录，包括但不限于开工仪式、施工进展、设备安装、工人操作、安全监控等。

同时还要记录并反映工程质量，如为质量问题进行整改的过程、施工质量检测等。

此外，对安全生产方面也要进行记录，包括施工过程中的安全防护、事故及其处理等。

5.录像管理要求：建筑工程影像档案需要有专门的人员进行管理，负责整理、保存和归档工程影像资料。

同时，建议对录像资料进行分类和编号，便于查找和使用。

此外，在备注中应明确录像资料的时间、地点、环境等细节信息，以便于对录像资料进行回溯和查验。

6.数据存储要求：建筑工程影像档案的录像资料应进行正确的存储，以防止数据丢失或损坏。

建议同时将录像资料进行备份，采用多种存储介质，如硬盘、光盘、云存储等，以确保数据的安全可靠。

总之，建筑工程影像档案的录像资料要求清晰、全面、准确，并符合相关的管理规范。

这样的影像档案将对工程管理和后期维护提供强有力的支持，也有助于解决施工纠纷和质量问题。

工程施工照片规范一、目的和适用范围为了加强工程施工过程的影像记录，提高工程施工管理水平和工程质量，规范工程施工照片的拍摄、整理、归档和利用，特制定本规范。

本规范适用于我国各类建筑工程项目，包括新建、改建、扩建、装修等工程施工过程中的照片拍摄和管理。

二、照片拍摄内容和要求1. 照片拍摄内容应全面反映工程施工过程，包括施工现场环境、施工人员、施工设备、工程质量、安全管理、绿色施工等方面。

2. 照片应清晰、真实、客观地反映工程施工现场实际情况，避免虚假、夸张、修饰等现象。

3. 照片拍摄角度、光线、曝光等应合理控制，确保照片的质量和效果。

4. 照片应采用数码相机拍摄，确保照片的分辨率和存储质量。

5. 照片应标注拍摄时间、地点、工程部位等基本信息，以便于管理和查询。

三、照片整理和归档1. 工程施工照片应按照工程进度、工程部位、拍摄内容等进行分类整理，便于检索和利用。

2. 照片应采用统一的文件命名格式，如：“工程名称_拍摄时间_拍摄内容.jpg”。

3. 照片应存储在专门的文件夹中，文件夹名称应与工程名称一致。

4. 工程施工照片应纳入工程档案，与工程其他技术文件一并归档，便于工程验收、审计、维修等环节的使用。

四、照片的利用和管理1. 工程施工照片应作为工程宣传、展示的重要资料，用于工程招投标、验收、总结等方面。

2. 照片应作为工程质量安全管理的重要依据，用于查找问题、分析原因、改进措施等。

3. 工程施工照片应作为工程培训、交流、学习的素材，提高施工人员的技能和素质。

4. 工程施工照片应严格保密，防止泄露工程隐私和安全信息。

五、违规处理1. 对于未按照规定拍摄、整理、归档工程施工照片的，应予以批评教育，并督促其整改。

2. 对于虚假、夸张、修饰工程施工照片的，应予以严肃处理，直至追究法律责任。

3. 对于泄露工程施工照片涉及的秘密的，应予以严肃处理，并采取措施消除影响。

六、附则本规范自发布之日起实施，原有规定与本规范不一致的，以本规范为准。

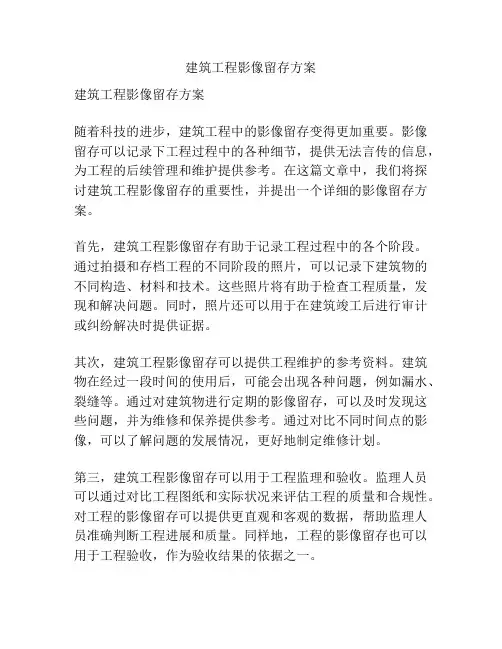

建筑工程影像留存方案建筑工程影像留存方案随着科技的进步，建筑工程中的影像留存变得更加重要。

影像留存可以记录下工程过程中的各种细节，提供无法言传的信息，为工程的后续管理和维护提供参考。

在这篇文章中，我们将探讨建筑工程影像留存的重要性，并提出一个详细的影像留存方案。

首先，建筑工程影像留存有助于记录工程过程中的各个阶段。

通过拍摄和存档工程的不同阶段的照片，可以记录下建筑物的不同构造、材料和技术。

这些照片将有助于检查工程质量，发现和解决问题。

同时，照片还可以用于在建筑竣工后进行审计或纠纷解决时提供证据。

其次，建筑工程影像留存可以提供工程维护的参考资料。

建筑物在经过一段时间的使用后，可能会出现各种问题，例如漏水、裂缝等。

通过对建筑物进行定期的影像留存，可以及时发现这些问题，并为维修和保养提供参考。

通过对比不同时间点的影像，可以了解问题的发展情况，更好地制定维修计划。

第三，建筑工程影像留存可以用于工程监理和验收。

监理人员可以通过对比工程图纸和实际状况来评估工程的质量和合规性。

对工程的影像留存可以提供更直观和客观的数据，帮助监理人员准确判断工程进展和质量。

同样地，工程的影像留存也可以用于工程验收，作为验收结果的依据之一。

那么，我们如何制定一个有效的建筑工程影像留存方案呢？首先，在项目的准备阶段，我们需要确定影像留存的目的和需求。

不同的项目可能有不同的影像留存需求，如工程监理、纠纷解决、维护等。

明确目的和需求将有助于我们确定影像留存的具体内容和频率。

第二，我们需要确定影像留存的方法和工具。

现在有很多影像留存的方法和工具可供选择，如摄像机、无人机、三维扫描仪等。

我们需要根据项目的特点和要求选择合适的工具，并确保其能够提供高质量的影像数据。

第三，我们需要制定详细的影像留存计划。

这包括确定拍摄的时间点、地点和角度，以及拍摄的对象和区域。

我们还需要确定存档和管理影像数据的方式，以确保数据的安全和易于访问。

同时，我们也需要确定谁负责拍摄和管理影像数据，以及如何保证数据的准确性和完整性。

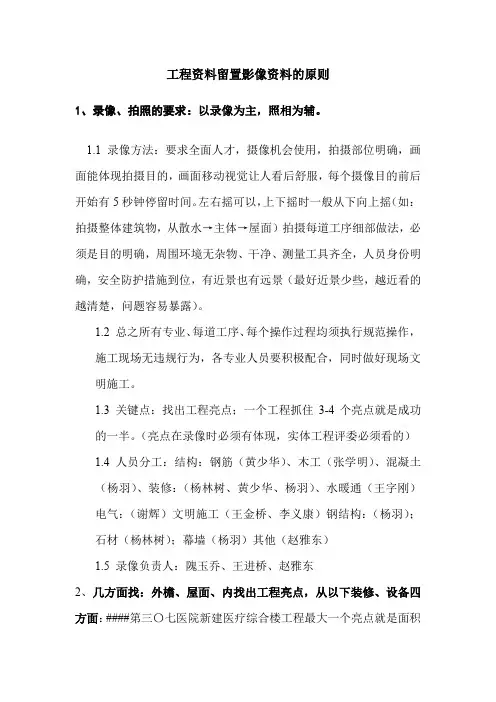

工程资料留置影像资料的原则1、录像、拍照的要求：以录像为主，照相为辅。

1.1 录像方法：要求全面人才，摄像机会使用，拍摄部位明确，画面能体现拍摄目的，画面移动视觉让人看后舒服，每个摄像目的前后开始有5秒钟停留时间。

左右摇可以，上下摇时一般从下向上摇（如：拍摄整体建筑物，从散水→主体→屋面）拍摄每道工序细部做法，必须是目的明确，周围环境无杂物、干净、测量工具齐全，人员身份明确，安全防护措施到位，有近景也有远景（最好近景少些，越近看的越清楚，问题容易暴露）。

1.2 总之所有专业、每道工序、每个操作过程均须执行规范操作，施工现场无违规行为，各专业人员要积极配合，同时做好现场文明施工。

1.3 关键点：找出工程亮点；一个工程抓住3-4个亮点就是成功的一半。

（亮点在录像时必须有体现，实体工程评委必须看的）1.4 人员分工：结构：钢筋（黄少华）、木工（张学明）、混凝土（杨羽）、装修：（杨林树、黄少华、杨羽）、水暖通（王字刚）电气：（谢辉）文明施工（王金桥、李义康）钢结构：（杨羽）；石材（杨林树）；幕墙（杨羽）其他（赵雅东）1.5 录像负责人：隗玉乔、王进桥、赵雅东2、几方面找：外檐、屋面、内找出工程亮点，从以下装修、设备四方面：####第三〇七医院新建医疗综合楼工程最大一个亮点就是面积大，施工难度大，凡所有的都应有具体数量，如钢筋接头数量，箍筋数量、梯子筋数量、马镫的数量等。

幕墙胶缝的总延米数，止水带、止水条总延米数。

2.1 本工程为医院工程，体现医院特色，体现人文关怀如：PVC地面、扶手、无障碍设施等。

特殊医疗区域要有体现如：手术室洁净部位；2.2 医用专业设备安装，及时与专业分包单位配合好，做好整体规划，从细部着手，注意细部构造。

3、土建工程基础、主体、结构工程摄像工作要点：3.1、基础工程：3.1.1、涉及结构安全方面：建筑物基坑、基础形式、基槽边坡支护、钢筋连接形式等要及时留影像资料。

3.1.2、“四新”（新材料、新工艺、新技术、新产品）应在工程中有体现。

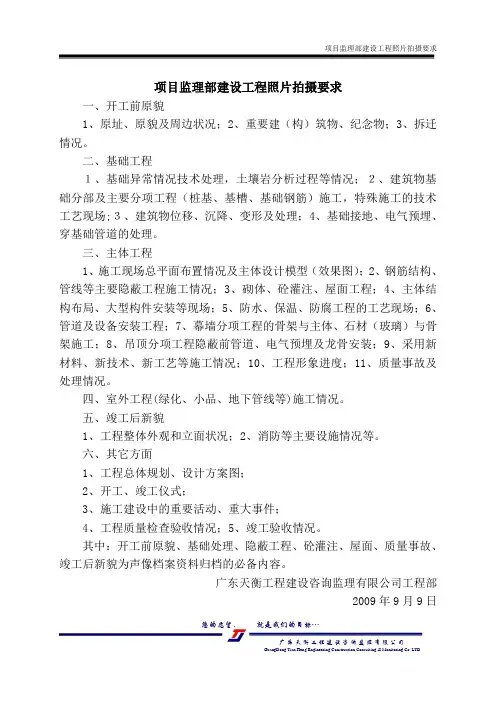

项目监理部建设工程照片拍摄要求
项目监理部建设工程照片拍摄要求
一、开工前原貌
1、原址、原貌及周边状况；
2、重要建（构）筑物、纪念物；
3、拆迁情况。

二、基础工程
１、基础异常情况技术处理，土壤岩分析过程等情况；２、建筑物基础分部及主要分项工程（桩基、基槽、基础钢筋）施工，特殊施工的技术工艺现场;３、建筑物位移、沉降、变形及处理；4、基础接地、电气预埋、穿基础管道的处理。

三、主体工程
1、施工现场总平面布置情况及主体设计模型（效果图）；
2、钢筋结构、管线等主要隐蔽工程施工情况；
3、砌体、砼灌注、屋面工程；
4、主体结构布局、大型构件安装等现场；
5、防水、保温、防腐工程的工艺现场；
6、管道及设备安装工程；
7、幕墙分项工程的骨架与主体、石材（玻璃）与骨架施工；
8、吊顶分项工程隐蔽前管道、电气预埋及龙骨安装；
9、采用新材料、新技术、新工艺等施工情况；10、工程形象进度；11、质量事故及处理情况。

四、室外工程(绿化、小品、地下管线等)施工情况。

五、竣工后新貌
1、工程整体外观和立面状况；
2、消防等主要设施情况等。

六、其它方面
1、工程总体规划、设计方案图；
2、开工、竣工仪式；
3、施工建设中的重要活动、重大事件；
4、工程质量检查验收情况；
5、竣工验收情况。

其中：开工前原貌、基础处理、隐蔽工程、砼灌注、屋面、质量事故、竣工后新貌为声像档案资料归档的必备内容。

广东天衡工程建设咨询监理有限公司工程部
2009年9月9日
您的愿望，就是我们的目标…。

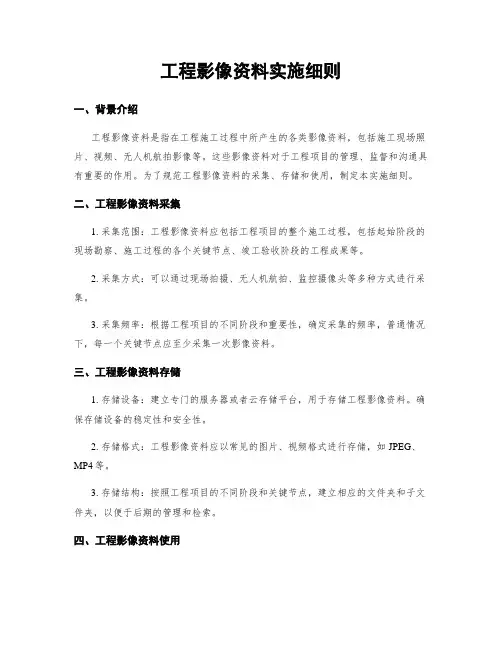

工程影像资料实施细则一、背景介绍工程影像资料是指在工程施工过程中所产生的各类影像资料，包括施工现场照片、视频、无人机航拍影像等。

这些影像资料对于工程项目的管理、监督和沟通具有重要的作用。

为了规范工程影像资料的采集、存储和使用，制定本实施细则。

二、工程影像资料采集1. 采集范围：工程影像资料应包括工程项目的整个施工过程，包括起始阶段的现场勘察、施工过程的各个关键节点、竣工验收阶段的工程成果等。

2. 采集方式：可以通过现场拍摄、无人机航拍、监控摄像头等多种方式进行采集。

3. 采集频率：根据工程项目的不同阶段和重要性，确定采集的频率，普通情况下，每一个关键节点应至少采集一次影像资料。

三、工程影像资料存储1. 存储设备：建立专门的服务器或者云存储平台，用于存储工程影像资料。

确保存储设备的稳定性和安全性。

2. 存储格式：工程影像资料应以常见的图片、视频格式进行存储，如JPEG、MP4等。

3. 存储结构：按照工程项目的不同阶段和关键节点，建立相应的文件夹和子文件夹，以便于后期的管理和检索。

四、工程影像资料使用1. 内部使用：工程影像资料可以用于工程项目的管理、监督和沟通。

各相关部门和人员可以通过查看影像资料了解工程发展情况，及时发现和解决问题。

2. 外部使用：工程影像资料也可以用于向相关方展示工程项目的发展和成果。

可以通过制作工程宣传片、发布在官方网站或者社交媒体上等方式进行使用。

五、工程影像资料保密1. 保密意识：所有相关人员都应具有保密意识，不得将工程影像资料泄露给未经授权的人员。

2. 访问权限控制：建立相应的权限管理系统，确保惟独相关人员才干访问和下载工程影像资料。

3. 数据备份：定期对工程影像资料进行备份，以防止数据丢失或者损坏。

六、工程影像资料管理1. 归档管理：对工程影像资料进行归档管理，包括文件命名规范、索引建立等。

确保工程影像资料的有序存储和检索。

2. 质量控制：对采集到的工程影像资料进行质量控制，确保影像清晰、真实可靠。

施工现场影像资料留存规定
施工现场影像资料留存规定
为确保施工现场施工项目内容有迹可循，具有可追溯性。

为后期结算审计提供支持与保障，特制订本规定：
1、专人负责每天记录施工现场现状的照片。

先拍细节（体现干的什么活），再拍整体（最好是同一位置拍摄，能体现施工现场有什么变化）。

2、所有隐蔽工程隐蔽验收时必须拍照片记录。

照片要求既能体现细节，也能把握整体。

3、施工现场零星工程项目必须拍照片记录。

4、专业分包施工过程拍照片，录制施工作业短视频。

比如桩基、汽车泵、地泵等施工过程，要求能体现施工流程。

5、商混、砂子、水泥等材料进场签单时，必须对车辆驾驶室车牌及车辆整体拍照两张。

6、有疑问的施工内容、部位等立即拍照发到群里问明白。

7、不合格施工项目部位、内容必须拍照片记录。

8、不安全施工部位、因素必须拍照片记录。

要求立即整改。

9、开工前的安全（技术）交底必须拍照片记录。

10、每天的班前会必须拍摄全体参加人员的照片。

11、劳务员班前统计施工作业人员时必须拍摄全体参加人员的照片。

12、定期的消防应急演练必须拍摄全体参加人员的照片及短视频。

13、所有分部工程验收必须拍照片，录制全体参加人员的短视频。

14、不符合规范、标准、要求的，对施工单位后期审计结算不利的不得留存在照片内。

15、所有照片定期复制到办公室台式电脑内，按日期---内容分类。

16、所有照片、短视频由宋雷负责收集、整理、汇总、分类、存档。

工程影像资料实施细则一、背景介绍工程影像资料是指通过摄像机等设备记录和保存工程施工过程中的影像资料，以便后续审计、监控和维护等工作的需要。

为了确保工程影像资料的质量和规范性，制定本实施细则。

二、适合范围本实施细则适合于所有工程项目的影像资料的采集、保存和使用过程。

三、影像资料采集要求1.设备要求（1）摄像机：使用高清晰度、高画质的摄像机设备，确保影像的清晰度和准确性。

（2）存储设备：采用大容量、高速度的存储设备，确保影像资料的存储和传输效率。

2.采集内容（1）施工现场全景：包括整个施工区域的全景影像，以展示整体施工情况。

（2）施工细节：包括各个施工工序的详细影像，以展示施工过程中的关键节点和技术要求。

（3）工程质量检查：包括工程质量检查的影像资料，以便后续审计和质量验收。

3.采集频率根据工程项目的不同阶段和重要性，确定采集影像资料的频率，普通应每天至少采集一次，关键节点应实时采集。

四、影像资料保存要求1.存储格式采用常见的视频格式进行存储，如MP4、AVI等，确保兼容性和可播放性。

2.存储位置（1）本地存储：将影像资料存储在本地设备或者服务器上，确保数据的安全性和可访问性。

（2）云存储：将影像资料备份至云端存储，以防止本地设备损坏或者数据丢失。

3.存储期限根据工程项目的要求和法律法规的规定，确定影像资料的存储期限。

普通情况下，应保存至少五年以上。

五、影像资料使用要求1.数据提取根据需要，可以从影像资料中提取所需的片段或者图片，以便后续分析和使用。

2.数据共享（1）内部共享：工程项目相关人员可以在授权的情况下共享影像资料，以便协同工作和问题解决。

（2）外部共享：根据法律法规的规定和项目需求，可以与相关单位或者监管部门共享影像资料。

3.数据保密对于涉及商业机密或者个人隐私的影像资料，应采取相应的保密措施，确保数据的安全性和保密性。

六、影像资料管理1.建立管理制度制定工程影像资料管理制度，明确责任人和管理流程，确保影像资料的规范管理。

施工照片及影像资料管理要求施工照片及影像资料是建筑工程管理中的重要内容之一，它能够有效记录和反映施工过程中的工作进展情况、质量要求、安全措施以及相关材料和设备的使用情况等，对于工程的后期验收、维护和管理具有重要意义。

因此，对施工照片及影像资料的管理要求应当得到高度重视。

首先，施工照片及影像资料的管理应明确责任人。

建议公司或项目部门指定专门的责任人负责施工照片及影像资料的管理与归档工作，确保其专业性和连续性，同时也要建立完善的管理机制和流程，确保施工照片及影像资料的采集、上传和存储等环节的顺利进行。

其次，应建立统一的命名规范和分类体系。

施工照片及影像资料应按照统一规定的命名规范命名，以便于后期的检索和查找。

同时，应根据工程项目的特点和需求，建立相应的分类体系，将施工照片和影像资料进行分类，例如按照施工阶段、工序、区域等进行归类，以方便后期的查找和使用。

第三，施工照片及影像资料应定期整理归档。

施工照片及影像资料应当及时进行整理和归档，确保其可靠性和完整性。

定期整理归档可以提高工作效率，使施工照片及影像资料的管理更加有序和规范。

同时，也可以及时发现和解决施工中存在的问题，提高施工质量和安全水平。

第四，施工照片及影像资料应加强安全保密措施。

施工照片及影像资料涉及到企业的商业机密和项目的施工进展等信息，因此应加强安全保密工作。

建议在施工照片和影像资料的管理过程中，采取技术手段对其进行加密和防护，确保相关信息不被非法泄露和篡改。

第五，要加强施工照片及影像资料的应用和管理培训。

对于施工照片和影像资料的应用和管理要求进行培训，提高施工人员对其重要性和使用方法的认识。

通过培训，可以促使施工人员养成及时、准确采集、上传和保存施工照片及影像资料的习惯，提高施工照片和影像资料的质量和可靠性。

最后，要加强施工照片及影像资料的管理监督和评估。

通过建立有效的监督机制，定期对施工照片及影像资料的管理情况进行评估和检查，及时发现存在的问题并采取相应的措施进行改进。

工程影像资料实施细则一、背景介绍工程影像资料是指通过摄影、摄像等手段记录和保存工程项目的施工过程和成果，以便进行监督、评估和记录。

为了规范和统一工程影像资料的实施，制定本细则。

二、适用范围本细则适用于各类工程项目，包括建筑、道路、桥梁、水利等领域。

三、工程影像资料的内容要求1. 施工前的影像资料：a. 工程地点的全景照片，包括周边环境、地形等；b. 工程现场的平面布置图，标明主要设施和材料的位置；c. 工程现场的实景照片，包括土地、建筑物等。

2. 施工中的影像资料：a. 施工进度的照片，记录不同阶段的工作进展；b. 施工过程中的关键节点照片，如基础施工、结构施工等；c. 施工现场的安全照片，记录安全措施的落实情况；d. 施工现场的环境照片，记录环境保护措施的执行情况。

3. 施工完成的影像资料：a. 完工验收的照片，记录工程的竣工质量；b. 完工图纸和设计文件的照片，记录设计要求的实施情况；c. 完工后的全景照片，记录工程的整体效果；d. 完工后的设备和设施照片，记录设备的安装和调试情况。

四、工程影像资料的采集要求1. 采集设备：a. 摄像机：分辨率不低于1080p，可以录制高清视频；b. 数码相机：像素数不低于1200万像素，可以拍摄高质量照片；c. 其他辅助设备：如三脚架、稳定器等，以确保影像的稳定和清晰。

2. 采集频率：a. 施工前：全景照片和平面布置图应在施工前拍摄完成；b. 施工中：根据工程进度，每个工作日至少拍摄一次施工现场的照片；c. 施工完成：完工验收照片应在工程完工后及时拍摄。

3. 采集角度和位置：a. 全景照片应能够全面展示工程地点的环境和地形；b. 实景照片应从不同角度和位置拍摄，以展示工程的各个方面；c. 关键节点照片应能够清晰记录施工过程中的重要环节。

五、工程影像资料的保存和管理1. 录像文件和照片文件应按照工程项目进行命名和分类，以便于查找和管理。

2. 录像文件和照片文件应定期备份，确保数据的安全性和完整性。

附件7每月影象资料汇总（每月影象资料按《杭州驰超建设项目管理有限公司拍摄并留存建筑工程影像资料标准》的要求拍摄，暂不提交到公司，待工程竣工后以光盘形式交公司档案室；）杭州驰超建设项目管理有限公司拍摄并留存建筑工程影像资料标准一、必须留存影像资料的工作内容1、影像资料应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录施工全过程的质量状况（附件“应留存工程照片的具体工序和内容”）。

2、影像资料应能切实反映采用新技术、新工艺、新材料、新机具的建筑工程的质量控制状况。

3、影像资料应能反映监理对工程关键部位、关键工序等重点旁站内容，以及监理对涉及质量、安全检验见证情况。

4、影像资料应全面反映工程异常情况及处理全过程。

5、施工过程中典型质量问题照片及优秀施工质量照片分别建档留存。

6、在每月监理月报中应有反映形象进度的照片。

7、每月末项目部将本月照片传送至公司总师办及工程技术部。

8、根据工程项目的类型、规模和特点，监理实施细则应明确规定影像资料所应反映的具体工序和影像资料的数量要求，每周每一工序不少于一组照片（3张）。

二、监理影像资料拍摄质量要求1、影像资料必须图像清晰，其中数码照片每张不得低于500K字节。

2、拍摄的角度、距离等应能保证影像资料反映所验收部位的质量状况。

当拍摄桩位偏差、钢筋搭接和锚固长度等实测实量项目时，应立尺标识；当拍摄梁柱节点钢筋设置和接桩焊接等空间部位时，应从多个角度拍摄记录。

三、监理影像资料的管理要求1、项目监理机构应指定专人对影像资料进行管理。

2、影像资料应以单位工程作为归档单元，按分部、分项工程分类整理。

3、影像资料应有相应文字说明，具体包括编号、题名、内容简要描述、拍摄时间、地点和拍摄者等内容。

4、影像资料作为工程资料存档。

各项目监理部根据工程进度的实际情况，于年月日起按照本文规定实施管理。

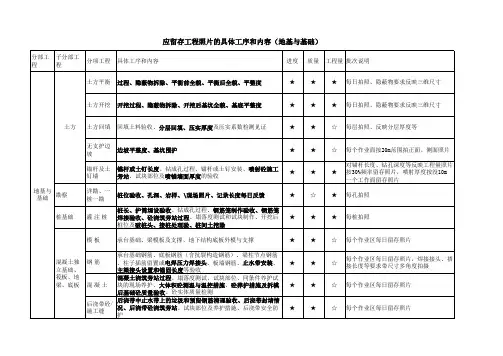

附件：应留存工程照片的具体工序和内容杭州驰超建设项目管理有限公司2017年3月附件：应留存工程照片的具体工序和内容。

工程影像资料实施细则一、背景介绍工程影像资料是指在工程建设过程中，通过摄影、录像等方式记录下来的相关影像资料。

这些资料对于工程项目的管理、监督和评估具有重要意义。

为了规范工程影像资料的实施，制定本细则。

二、目的本细则的目的是为了确保工程影像资料的准确性、完整性和可追溯性，提高工程项目管理的效率和质量。

三、适用范围本细则适用于所有工程建设项目，包括但不限于建筑工程、道路工程、桥梁工程等。

四、工程影像资料的分类1. 建设前影像资料：包括工程建设前的现场照片、视频等资料，用于记录建设前的实际情况和环境。

2. 施工过程影像资料：包括工程施工过程中的照片、视频等资料，用于记录施工过程中的关键节点、质量控制等情况。

3. 竣工验收影像资料：包括工程竣工验收时的照片、视频等资料，用于记录工程竣工时的实际情况和质量。

五、工程影像资料的采集要求1. 采集设备：采集设备应具备拍摄高清照片和视频的能力，并能够准确记录时间、地点等信息。

2. 采集流程：采集人员应按照规定的流程进行采集，确保采集的影像资料准确、完整。

3. 采集内容：采集的影像资料应包括建设前、施工过程和竣工验收的关键节点、质量控制等情况。

4. 采集频率：采集人员应根据工程进展情况，合理确定采集的频率，确保采集的影像资料能够全面反映工程实际情况。

六、工程影像资料的管理与存储1. 建立档案：工程影像资料应按照工程项目进行分类建立档案，确保资料的整理和检索方便。

2. 存储介质：工程影像资料可以选择存储在云端服务器或本地服务器上，确保资料的安全性和可访问性。

3. 数据备份：工程影像资料应定期进行数据备份，防止数据丢失或损坏。

4. 数据保密：工程影像资料应按照相关法律法规的要求进行保密，防止泄露。

七、工程影像资料的使用与共享1. 内部使用：工程影像资料可以用于工程项目的管理、监督和评估，提高工程项目的质量和效率。

2. 外部共享：工程影像资料可以根据需要与相关部门、合作方共享，促进信息共享和合作。

工程影像资料实施细则引言随着工程技术的不断发展和信息化建设的深入推进，工程影像资料在工程建设中的地位和作用日益凸显。

为了规范工程影像资料的采集、整理、保管和利用，提高工程建设管理水平，本文制定了《工程影像资料实施细则》。

一、总则本细则适用于各类工程建设项目中影像资料的收集、整理、归档和利用。

工程影像资料应当真实、准确、完整，满足工程建设和管理的需要。

工程影像资料应当妥善保管，防止损坏、丢失。

二、资料采集采集内容：主要包括施工前场地、施工过程、施工后效果等方面的影像资料。

采集设备：可以使用数码相机、摄像机、无人机等设备进行采集。

采集时间：应当根据工程进度和施工阶段合理安排采集时间。

采集要求：应当遵循相关规范，确保影像质量清晰、稳定、可靠。

三、资料整理整理原则：按照时间顺序、工程部位、施工阶段等原则进行整理。

整理方式：可以采用纸质文档、电子文档等方式进行整理。

整理内容：包括文件名、文件格式、文件大小、文件描述等信息。

整理要求：应当遵循相关规范，确保影像资料整理的准确性和完整性。

四、资料保管保管方式：可以采用纸质文档、电子文档、光盘等方式进行保管。

保管责任：应当明确保管责任人，建立健全保管制度。

保管环境：应当满足相关要求，确保影像资料不受损坏和丢失。

保管期限：应当根据影像资料的重要性和利用价值确定保管期限。

五、资料利用利用方式：可以通过拷贝、借阅、在线浏览等方式进行利用。

利用权限：应当根据影像资料的保密级别和利用价值设定不同的利用权限。

利用要求：应当遵循相关规定，确保影像资料的安全和保密。

利用效果：应当充分利用影像资料的价值，为工程建设和管理提供有力支持。

六、监督与检查监督方式：可以采用定期检查、随机抽查等方式进行监督。

检查内容：主要包括影像资料的采集、整理、保管和利用等方面。

检查结果：应当及时反馈，对于存在的问题及时整改和纠正。

责任追究：对于违反本细则的行为，应当追究相关责任人的责任。

七、附则本细则由XXX单位制定，解释权归XXX单位所有。

关于监理单位留存建筑工程影像资料有关要求的通知沪建建管（2004）第004号各监理单位：为认真贯彻《建筑工程施工质量验收统一标准》（GB50300-2001），落实《加强建设监理单位现场质量行为管理若干规定》（沪建建管（2002）第064号文），有效追溯工程质量，现对监理单位留存建筑工程影像资料提出以下具体要求。

一、必须留存影像资料的工作内容1、影像资料应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录施工全过程的质量状况（附件“应留存工程照片的具体工序和内容”，供各监理项目部参考）。

根据工程项目的类型、规模和特点，监理实施细则应明确规定影像资料所应反映的具体工序和影像资料的数量要求。

2、影像资料应能切实反映采用新技术、新工艺、新材料、新机具的建筑工程的质量控制状况。

3、影像资料应能反映监理对工程关键部位、关键工序等重点旁站内容，以及监理对涉及质量、安全检验见证情况。

4、影像资料应全面反映工程异常情况及处理全过程。

二、监理影像资料拍摄质量要求1、影像资料必须图像清晰，其中数码照片每张不得低于500K字节。

2、拍摄的角度、距离等应能保证影像资料反映所验收部位的质量状况。

当拍摄桩位偏差、钢筋搭接和锚固长度等实测实量项目时，应立尺标识；当拍摄梁柱节点钢筋设置和接桩焊接等空间部位时，应从多个角度拍摄记录。

三、监理影像资料的管理要求1、项目监理机构应指定专人对影像资料进行管理。

2、影像资料应以单位工程作为归档单元，按分部、分项工程分类整理。

3、影像资料应有相应文字说明，具体包括编号、题名、内容简要描述、拍摄时间、地点和拍摄者等内容。

4、影像资料应作为工程竣工资料存档。

各监理单位根据工程进度的实际情况，于2004年3月1日起按照本文规定实施管理。

各建设工程质量监督站应将本通知内容列入日常监督工作。

上海市建设监理协会应对各监理单位进行业务指导。

监理单位留存其它类型建设工程影像资料时，可在保证有效追溯工程质量的前提下，参照本通知执行。

工程影像资料实施细则一、背景介绍工程影像资料是指在工程建设过程中产生的各类影像资料，包括施工现场照片、工程图纸、测量数据、监控录相等。

这些资料对于工程管理和质量控制具有重要意义。

为了规范工程影像资料的采集、整理、存储和利用，制定本实施细则。

二、采集要求1. 施工现场照片：每日至少拍摄一次施工现场全景照片，重点拍摄施工进度、质量问题等关键部位。

2. 工程图纸：每一个工程项目都应有相应的工程图纸，包括平面图、剖面图、立面图等。

工程图纸必须按照规定的格式进行绘制，并进行编号和归档。

3. 测量数据：对于需要进行测量的工程项目，必须按照规定的测量方法进行测量，并记录测量数据。

测量数据必须真实可靠，包括测量点位、尺寸、高程等。

4. 监控录相：对于需要进行监控的工程项目，必须安装监控设备，并进行录相。

监控录相必须保存至少一个月，并定期备份。

三、整理和存储1. 施工现场照片：施工现场照片必须按照时间顺序进行整理，并进行归档。

可以采用文件夹分类的方式进行存储，每一个文件夹代表一个工程项目。

2. 工程图纸：工程图纸必须按照编号进行整理，并进行归档。

可以采用文件柜或者文件夹进行存储，每一个文件夹代表一个工程项目。

3. 测量数据：测量数据必须按照时间和测量点位进行整理，并进行归档。

可以采用电子表格进行存储，每一个工程项目建立一个表格。

4. 监控录相：监控录相必须按照时间进行整理，并进行归档。

可以采用硬盘或者服务器进行存储，每一个工程项目建立一个文件夹。

四、利用和共享1. 施工现场照片：施工现场照片可以用于施工进度的监控和质量问题的分析。

可以通过内部网络或者共享文件夹的方式进行共享。

2. 工程图纸：工程图纸可以用于施工过程中的指导和质量验收。

可以通过权限管理的方式进行共享，确保惟独相关人员可以查看和修改。

3. 测量数据：测量数据可以用于工程量的计算和质量控制。

可以通过电子表格的方式进行共享，确保数据的准确性和安全性。

4. 监控录相：监控录相可以用于工程安全和质量问题的监控。

施工过程影像资料拍摄要求
一、基础验槽：1、从东、南、西、北四个方向，站在基坑上部拍摄；
2、如有地基特殊处理的部位，须在进行拍摄；
二、底板防水；1、防水层附加层、后浇带加强层、临时挡墙阴阳角处；
2、一层防水层施工完毕后，大面积照片；
3、二层防水层施工完毕后，大面积照片；
三、底板钢筋：1
2
3、人防门门框内侧等电位接地扁钢预埋；
4
5
6
2
3
4、人防门框上挡墙处战时穿线管照片；（每个均拍）
5、洗消间自动排气活门短风管照片、给水密闭套管；（将一组短风管拍摄到一张照片上）
6、其它设备房间的短风管照片；（每个均拍）
7、墙体水平钢筋在接点处的弯锚方向及锚固长度；
8、墙体钢筋拉筋弯锚方向（大面积的照片）
9、人防门门框内侧等电位接地扁钢焊接照片；
10、呼叫按钮预埋照片；（人员掩蔽部工程）
11、滤毒室短风管、压差测量管、放射性取样管等预埋照片；
五、顶板钢筋；1、顶板网片筋大面积照片；
2、顶板主次梁交接处箍筋照片；（不少于5组）
3
4
5
（每个均拍）
6、后浇带处加强筋；
7
8
2
3
4
七、顶板防水：1、基层处理照片；
2、防水层附加层、后浇带加强层、阴阳角照片；
3、一层防水层施工完毕后，大面积照片；
4、二层防水层施工完毕后，大面积照片；
5、闭水试验照片；
6、闭水试验放水照片；。
