空心锥喷嘴

各类喷嘴的规格及应用产品名称：塑料螺旋喷嘴（CALX-PP）喷雾模式：空心锥形、实心锥产品材质：加纤聚丙烯（PP）规格型号：1/4、3/8、1/2、3/4、1寸一般应用：废气洗涤、气体洗涤、洗涤与漂淋过程、防火灭火、烟气脱硫系统、除尘降尘系统、P CB、PCBA、LCD、铝材厂、钢管理厂、家具厂、电脑机箱、电冰箱厂、空调厂、烤漆厂、喷涂厂、纺织厂、钢铁厂、发电厂、集装箱厂、船舶制造厂、电镀厂以及与这相应的设备制造厂。

产品名称：不锈钢螺旋喷嘴（CALX-SS）产品材质：不锈钢（SS）规格型号：1/4、3/8、1/2、3/4、1寸、1寸半、2寸喷雾模式：空心锥形、实心锥形一般应用：废气洗涤、气体洗涤、洗涤与漂淋过程、防火灭火、烟气脱硫系统、除尘降尘系统、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食品产品名称：陶瓷螺旋喷嘴（CALX-TC）产品材质：特种陶瓷规格型号：1/4、3/8、1/2、3/4、1寸喷雾模式：空心锥形、实心锥形一般应用：废气洗涤、气体洗涤、洗涤与漂淋过程、防火灭火、烟气脱硫系统、除尘降尘系统、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食品产品名称：通用金属喷嘴（CAAA/A）产品材质：不锈钢（SS）、黄铜（BRASS）规格型号：内螺纹、外螺纹入口接头：1/8、1/4、3/8、1/2喷雾模式：空心锥形、实心锥形一般应用：表面处理、电子、化工、环保、钢铁、汽车等工业领域、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食品产品名称：通用金属喷嘴（CABB/B）产品材质：不锈钢（SS）、黄铜（BRASS）规格型号：内螺纹、外螺纹入口接头：1/8、1/4、3/8、1/2喷雾模式：实心锥形、、圆锥形、四方形一般应用：气体洗涤与冷却、水冷却、灭尘控制、金属处理、化学反应处理、其它热交换应用、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食品产品名称：通用金属喷嘴（CACC/C）产品材质：不锈钢（SS）、黄铜（BRASS）规格型号：内螺纹、外螺纹入口接头：1/8、1/4、3/8、1/2喷雾模式：扇形一般应用：表面处理、电子、化工、环保、钢铁、汽车等工业领域、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食品产品名称：精细雾化喷嘴（CAZ）产品材质：加纤聚丙烯（PP）、不锈钢（SS）、黄铜（BRASS）入口接头：1/8、1/4、3/8喷雾模式：实心喷雾、空心喷雾产品特性：喷雾形状为环形、内置旋流叶片、喷孔细小能产生细雾、自旋流室至喷口均为陶瓷或硬化不锈钢或合金镶件制造、耐磨性强一般应用：加湿、冷却、散布、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食品产品名称：快拆喷嘴（CAQC、CAQB、CAM）产品材质：玻璃纤维增强聚丙烯、碳纤维增强聚丙烯和聚偏二氟乙烯规格型号：1/8、1/4、3/8喷雾模式：扇形、圆形一般应用：印制线路板的生产、产品清洗、漂洗、金属部件的磷化、冷却、加温、化学制造业、灭尘控制产品名称：可调球形夹扣喷嘴（CA26988、CA27988）产品材质：加纤聚丙烯（PP）、不锈钢（SS）喷雾模式：扇形、圆形一般应用：金属清洗、表面处理中的磷化、脱脂、其它低压应用产品名称：可调球形喷嘴（CA155）产品材质：加纤聚丙烯（PP）、不锈钢（SS）、黄铜（BRASS）入口接头：1/4、3/8、1/2喷雾模式：扇形、实心锥形、空心锥形一般应用：表面处理、电子、化工、环保、钢铁、汽车等工业领域产品名称：大流量喷雾喷嘴产品材质：不锈钢（SS）、碳化硅、碳化硼规格型号：CAASR/AAAS/CAASB入口接头：1-1/4英寸、2英寸、3英寸、4英寸、6英寸、或法兰接头喷雾模式：空心锥形一般应用：表面处理、电子、化工、环保、钢铁、汽车、发电厂等工业领域产品名称：大流量空气雾化喷嘴产品材质：不锈钢（SS）入口接头：1英寸、1-1/2英寸喷雾模式：广角圆形、圆形一般应用：化工、环保、钢铁、汽车、发电厂、水泥厂等工业领域PCB、PCBA、LCD、铝材厂、钢管理厂、家具厂、电脑机箱、电冰箱厂、空调厂、烤漆厂、喷涂厂、纺织厂、钢铁厂、发电厂、集装箱厂、船舶制造厂、电镀厂以及与这相应的设备制造厂。

21°C (70°F)标准用途:4页和第5页的选用指南以获取ConeJet喷嘴的标准用途。

特征:VisiFlo流量-颜色识别编码，由聚丙烯本喷嘴体和不锈钢或陶瓷喷孔组成。

最大工作压力20公斤 (300PSI)；压力为公斤 (100PSI)时，喷雾角度为80度；n标准ConeJet（非颜色编码）可采用黄铜或不锈钢材质，喷雾角度为60(TY)和80(TX)度两种。

如何订购:指明喷嘴编号.例如:TX-VS4 – 不锈钢, VisiFlo流量-颜色识别编码TX-4 – 黄铜TX-SS4 – 不锈钢TX-VK4 – 陶瓷, VisiFlo流量-颜色识别编码每垄（行）两支喷嘴VisiFlo® 空心锥形喷嘴参见173–187页了解可用公式和相关信息。

* 计算苗带宽度范围内的喷雾速率升/公顷. 通过转换系数乘以表格中的升/公顷得到.21°C (70°F)的由喷水为基础.备注：由于前置喷孔设计，此类型喷嘴不适用于4193A 型止回阀喷嘴滤器。

如何订购:指明喷嘴编号. 例如:AI9504EVS – 不锈钢,VisiFlo 流量-颜色识别编码* 计算苗带宽度范围内的喷雾量（升/公顷）. 通过转换系数乘以表格中的升/公顷得到.参见173–187页了解雾滴大小分类、可用公式和相关信息。

标准用途:可用于苗前表面处理除草剂或苗后内吸型除草剂喷雾。

特征:n 前置喷孔设计产生大雾滴，较少飘移；n用于垄（行）或垄（行）间苗带喷雾，效果更为理想；n 扇形喷雾，分布均匀；n 便于安装在喷杆或播种机上；n不锈钢，VisiFlo 流量-颜色识别编码。

备注：由于前置喷孔设计，此类型喷嘴不适用于4193A 型止回阀喷嘴滤器。

如何订购:指明喷嘴编号. 例如: DG95015 E VS – 不锈钢,VisiFlo 流量和颜色识别编码防飘移均匀扇形喷嘴* 计算苗带宽度范围内的喷雾量（升/公顷）. 通过转换系数乘以表格中的升/公顷得到。

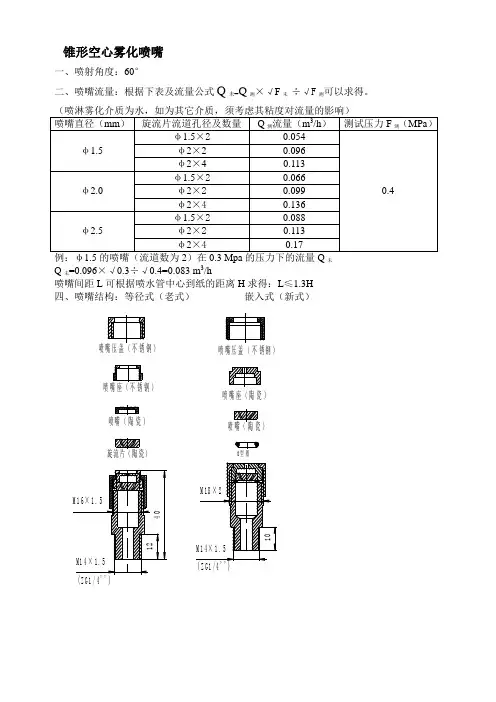

锥形空心雾化喷嘴
一、喷射角度：60°
二、喷嘴流量：根据下表及流量公式Q未=Q测×√F未÷√F测可以求得。

未
Q未=0.096×√0.3÷√0.4=0.083 m3/h
喷嘴间距L可根据喷水管中心到纸的距离H求得：L≤1.3H
四、喷嘴结构：等径式（老式）嵌入式（新式）
裁纸边水针
本体材质：Ni—Cr不锈钢
喷嘴材质：硬质合金；刚玉；宝石；
喷嘴孔径：Ø1.0 Ø0.8 Ø0.6 Ø0.4
特点：壳体内装有过滤网的过滤水源，解决喷嘴的易堵塞问题用途：用于切割湿纸、干纸纸边
消泡喷嘴
接口直径：G1/2"
本体材质：尼龙
喷嘴材质：Ni—Cr不锈钢
喷嘴孔径：Ø2.8
用途：流浆箱消泡、水冷却、充气、烟雾除尘、施胶剂喷涂。

不同类型喷嘴的各种优缺点空气雾化喷嘴的性能特点空气雾化喷嘴特殊的内部结构设计能使液体和气体均匀混合，产生微细液滴尺寸的喷雾或粗液滴喷雾。

通常，通过增加气体压力或降低液体压力可得到更加细微（50微米以下）的液滴喷雾，从而导致较高的气体流率和液体流率比。

空气雾化喷嘴有多种流量大小可供用户选择，使用空气雾化喷雾喷嘴必须具备有气体的压力，靠气体和液体的充分混合从而达到微细的雾化效果。

为了方便用户选择，我们提供了压力式、虹吸式和重力式三种结构形式，对于不通的设备环境可选择使用不同的结构形式。

空气雾化喷雾喷嘴带有可调节的断流针阀，不需要任何工具，只需要用守轻轻拧紧或拧送，就可以同时调节喷雾角度和喷雾流量。

空气雾化喷嘴每种喷雾装置均由空气帽和液体帽组成，提供多种喷雾模式，并有广泛的流量范围。

喷嘴体的入口接头有多种尺寸，适合大多数常用的管道。

以上喷嘴部件可以互换，这为得到不同的喷雾性能提供了灵活机动性。

空气雾化喷嘴产生的微细液滴喷雾，能对周围环境发挥极好的加湿作用。

该系列喷嘴是要求有效湿度控制场所的理想选择。

公司主要空气雾化喷嘴系列有如下产品：压力外混1/4扇形外部混合，扇形喷雾，配1/4"连接主体压力内混1/4环形偏扇形内部混合，环形喷雾形状，配1/4"连接主体压力内混1/4扇形内部混合，扇形喷雾形状，配1/4"连接主体压力内混1/4广角圆形部混合，广角圆形喷雾形状，配1/4"连接主体压力内混1/4普角圆形内部混合，圆喷嘴形喷雾形状，配1/4"连接主体扇形喷嘴的特点和选择扇形喷嘴产生的喷雾分布均匀，液滴代销为小到中等。

当需要若干个扇形喷嘴产生重叠喷雾时，能产生具有特色的逐渐变细的喷雾边缘，并使喷雾覆盖区分布均匀。

一般应用，处理化学清洗，产品洗涤，高压清洗，冷却和淬火，灭火控制，防火，网毯低压清晰，农药喷涂，辊子或刮刀润滑过程装备与控制工程专家能设计生产各类扇形喷嘴，主要产品类别如下：扇形组合广角TK系列广角扇形喷嘴，多种喷雾角度选择，适合需要覆盖面大的工作场合扇形组合标准角TPU系列标准扇形喷嘴。

工业喷嘴大全-上海斐卓喷雾系统公司工业喷嘴大全种类上万种，上海斐卓喷雾系统公司专业生产工业喷嘴类产品。

主要应用于造纸行业、脱硫脱硝、除尘、消防行业、冶金行业、生物制药、食品饮料、电子、化工、汽车制造、船舶、航空等领域!工业喷嘴大全产品里是按类别详细划分为：扇形喷嘴、实心锥形喷嘴、空心锥形喷嘴、液柱流喷嘴、雾化喷嘴等系列；下面我们详细列举一下每类喷嘴产品的代表性喷嘴型号；
空心喷嘴系列：
中小流量空心锥形喷嘴A/B系列、快接式空心喷嘴QA系列、直线型空心喷嘴BD 系列、大流量空心喷嘴C/CF系列；螺旋型空心喷嘴BSJ系列；
实心锥形喷嘴：
螺旋型实心锥形喷嘴HHSJ系列、大流量实心圆锥形喷嘴SH系列、SMP实心圆锥形喷嘴G/H系列、墙上安装型实心锥形喷嘴GD系列、转角型实心锥形喷嘴GGS/GA系列、实心方形喷嘴G-SQ/H-SQ、实心锥形喷嘴(广角)G-W/H-WSQ系列、无叶片实心锥形喷嘴GANV/GGANV系列、实心锥形窄角15°喷嘴、实心锥形喷嘴窄角30°喷嘴、微细雾化喷嘴FN系列、单元组合式实心锥形喷嘴TG系列、快速链接式实心锥形喷嘴QH系列；
扇形喷嘴：
标准型扇形喷嘴H-U系列、窄角（高冲击）力扇形喷嘴、偏转扇形喷嘴K系列、高压针形MSSP系列、低压扇形MSEP系列、高压清洗喷嘴MEG系列、单元组合式扇形喷嘴TP系列、单元组合式偏转扇形喷嘴TK系列、自清洗式扇形喷嘴ZQX 系列、燕尾槽组合式扇形喷嘴FSUN-S系列；
工业喷嘴还分为：吹风喷嘴、造纸用喷嘴、冶金喷嘴、雾化喷嘴、瓶罐清洗喷嘴等。

不锈钢空心锥喷嘴工作原理
不锈钢空心锥喷嘴空心锥喷嘴不锈钢喷嘴
不锈钢空心锥喷嘴时喷射的喷雾形式为锥形空心圆环状，雾化颗粒度小、不易堵塞；喷射角度一般为40～90度，空心锥形喷嘴无导流体，能够在不等的压力下达到同等喷雾效果，由于此设计特点广泛应用于大流量空心锥喷嘴、螺旋空心锥喷嘴上。

不锈钢空心锥喷嘴的特点是能产生高冲击力的液柱流或扇形喷雾，喷流角度为0°
-110°。

这种喷嘴产生的喷雾分布均匀，液滴大小为小到中等。

当需要若干个喷嘴产生重叠喷雾时，具有特色的逐渐变细的喷雾边缘使得喷射区域分布均匀。

不锈钢空心锥喷嘴应用领域：
废气脱硫除尘、废气洗涤、气体冷却、洗涤与漂淋过程、产品去污、灭尘控制、空气加湿、化学处理、淀粉喷淋烟气洗涤、化学处理、冷却塔降温、填料塔喷淋等。

空心锥形喷嘴应用工作原理：
喷流方式为空心锥形，喷涂区域成环形，有两种喷雾角系列，标准角度为70°-90°。

空心锥形喷嘴整体为氮化硅结合碳化硅材料制成。

适用于恶劣的工作环境，该类喷嘴能在大范围的流率和压力下产生分布均匀、液滴大小为中等到的喷雾。

空心锥形喷嘴的尺寸有2英寸、3英寸、4英寸和6英寸。

大流量喷嘴具有大而流畅的流通道，从而基本上消除了阻塞现象。

以上就是博美工业喷嘴厂家对于空心锥形喷嘴应用的全部介绍，如有疑问或者订购意向可拨打博美喷嘴厂家电话进行咨询。

螺旋喷嘴相关知识详解标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]螺旋喷嘴它有内、外螺纹型，是一种实心锥形或空心喷雾喷嘴。

螺旋喷嘴设计紧凑，具有畅通不堵塞的无内芯直通式流道设计，可使液体在给定尺寸的管道上达到最大流量，它能将液体或料浆通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。

喷嘴腔体内从进口至出口的流线型设计使得阻力系数降至最低，因而螺旋喷嘴适用于各种岗位。

螺旋喷嘴是一种实心锥形或空心锥形喷雾喷嘴，喷流角度范围可为50°-170°。

在3巴压强下，液体流率范围为升/分。

这种结构紧凑的喷嘴有着畅通的流道由武汉长原机电经营部设计，可以最大程度地减少液体阻塞，使液体在给定尺寸的管道上达到最大流量。

螺旋喷嘴可以在大多数管道系统上安装或更新。

可提供的喷嘴有NPT或BSPT（外）螺纹型。

通常1/4英寸一4英寸的喷嘴可分别用黄铜、316不锈钢铸件、PVDF、碳化硅、TEFLON聚四氟乙烯或聚氯乙烯材料制造的。

如需应用于特殊领域，也可采用其它材料制造。

结构喷嘴有内、外螺纹型。

通常1/4英寸－6英寸的喷头可分别用黄铜、316不锈钢铸件、TEFLON聚四氟乙烯或聚氯乙材料制造的。

如需应用于特殊领域，也可采用其它材料制造。

工作原理液体（或料浆）通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。

喷嘴腔体内从进口至出口的流线型设计使得阻力系数降至最低，因而螺旋喷嘴适用于各种岗位。

例如：化工、环保、电力、纺织等众多工业领域，特别是烟气脱硫除尘行业应用更为广泛。

其耐磨性、耐腐性、成雾性、防堵性已被该行业众多用户所接受。

适用范围1、废气洗涤；2、气体冷却；3、洗涤与漂淋过程；4、防火灭火；5、使用于烟气脱硫系统；6、使用于除尘降尘系统特点1、永久不堵塞；2、材料不锈钢耐腐蚀的日常使用和维护：对于喷嘴我们必须精心维护，特提出如下5个方面：1、待用件或备用件要妥善保管：一般供廊商有专门包装及标注，不用时应置于其中。

空气雾化喷嘴是利用高速空气射流与低速水射流相互作用产生可调雾化细度的喷嘴。

空气雾化喷嘴喷头有多种规格可选，需要根据实际使用环境来选择不同的空气雾化喷嘴。

雾化喷嘴分为精细雾化喷嘴和空气雾化喷嘴这两种，那它们有什么区别呢？精细雾化喷嘴无需使用压缩空气，利用液压即可形成非常微细的雾化喷雾，非常细小的颗粒，形成雾状喷雾效果，墙上安装型，可安装在外墙，容器和管道。

空气雾化喷嘴需要一个单一的空气源来提供雾化空气。

一些型号装有自动气缸或清除／断流针，需要一条额外的空气通道。

所有的型号都需要液流通道。

液流通道通过增压、配备虹吸传送或重力传送装置来输送液体。

精细雾化喷嘴中多数的喷嘴内置滤网，可拆卸，便于清洗安装。

无论是精细雾话喷嘴还是空气雾化喷嘴作用都是一样的，都是为了产生很细密的雾化效果。

设计特征:D系列空气雾化喷嘴特殊的内部结构设计能使液体和气体均匀混合，产生微细液滴尺寸的喷雾或粗液滴喷雾。

通常，通过增加气体压力或降低液体压力可得到更加微细(30微米左右)的液滴喷雾，从而导致较高的气体流率与液体流率比。

可调型空气雾化喷嘴能够调节液体流量，在不改变空气压力和液体压力的环境下，同样可以产生合乎要求的喷雾，因此具有很强的适应性。

以下几种常规：标准CC扇形喷嘴设计特点：扇形喷嘴将液体分布成扇形或层雾状喷雾；液滴大小小到中等；喷射面积均匀，压力和流量适应范围广；在3bar压力下，喷射角度从0°（液柱流）到110°；当需要多个喷嘴进行重叠喷雾时，边缘覆盖效果逐渐变细，喷雾均匀；通畅的液体流通道尽可能的减少了堵塞。

产品信息：MEG高压扇形喷嘴设计特点：可以产生高冲击力的扇形水流，角度从0°到65°•材质为硬化合金钢，其耐磨程度为普通不锈钢的3-4倍，极大地延长了喷嘴的使用寿命•硬化不锈钢本体，镶嵌碳化钨嘴芯，进一步延长了喷嘴的使用寿命。

•可耐高压至275 巴•具有内部导向叶片，可起到稳定液流，提高打击力，减少喷嘴磨损的作用一般应用•高压清洗•洗车•表面处理•高压喷涂•喷淋•喷漆U形扇形标准喷嘴设计特点：扇形喷嘴将液体分布成扇形或层雾状喷雾；液滴大小小到中等；喷射面积均匀，压力和流量适应范围广；在3bar压力下，喷射角度从0°（液柱流）到110°；当需要多个喷嘴进行重叠喷雾时，边缘覆盖效果逐渐变细，喷雾均匀；通畅的液体流通道尽可能的减少了堵塞。

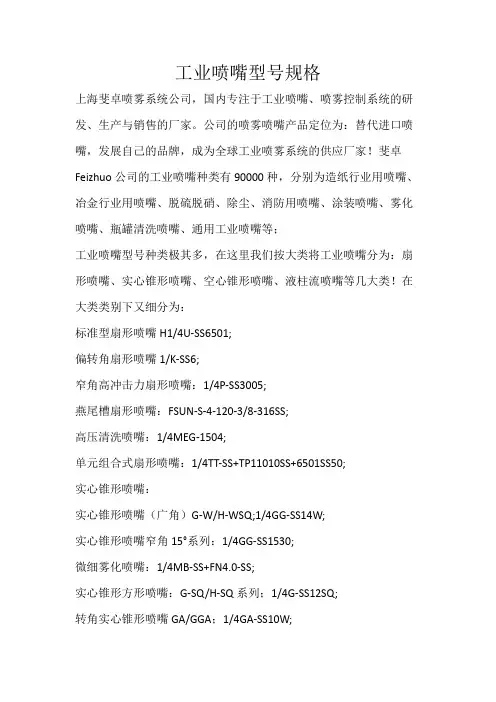

工业喷嘴型号规格上海斐卓喷雾系统公司，国内专注于工业喷嘴、喷雾控制系统的研发、生产与销售的厂家。

公司的喷雾喷嘴产品定位为：替代进口喷嘴，发展自己的品牌，成为全球工业喷雾系统的供应厂家！斐卓Feizhuo公司的工业喷嘴种类有90000种，分别为造纸行业用喷嘴、冶金行业用喷嘴、脱硫脱硝、除尘、消防用喷嘴、涂装喷嘴、雾化喷嘴、瓶罐清洗喷嘴、通用工业喷嘴等；工业喷嘴型号种类极其多，在这里我们按大类将工业喷嘴分为：扇形喷嘴、实心锥形喷嘴、空心锥形喷嘴、液柱流喷嘴等几大类！在大类类别下又细分为：标准型扇形喷嘴H1/4U-SS6501;偏转角扇形喷嘴1/K-SS6;窄角高冲击力扇形喷嘴：1/4P-SS3005;燕尾槽扇形喷嘴：FSUN-S-4-120-3/8-316SS;高压清洗喷嘴：1/4MEG-1504;单元组合式扇形喷嘴：1/4TT-SS+TP11010SS+6501SS50;实心锥形喷嘴：实心锥形喷嘴（广角）G-W/H-WSQ;1/4GG-SS14W;实心锥形喷嘴窄角15°系列：1/4GG-SS1530;微细雾化喷嘴：1/4MB-SS+FN4.0-SS;实心锥形方形喷嘴：G-SQ/H-SQ系列；1/4G-SS12SQ;转角实心锥形喷嘴GA/GGA；1/4GA-SS10W;标准型实心锥形喷嘴：1/4HH-SS6.5;大流量实心圆锥形喷嘴SH系列：4SH-SS200;螺旋实心锥形喷嘴HHSJ系列：1/4HHSJ-SS12007; 直线型实心锥形喷嘴3/8BD-SS8-8W;中小流量空心锥形喷嘴：1/4A-SS10;雾化喷嘴系列：自动控制空气雾化喷嘴JAU;带防堵清除针空气雾化喷嘴JCO;带流量调节阀空气雾化喷嘴JN;迷你型空气雾化喷嘴MIN;工业喷嘴的更多型号及种类，工业喷嘴选型PDF，工业喷嘴样本请您直接咨询上海斐卓喷雾系统公司！。

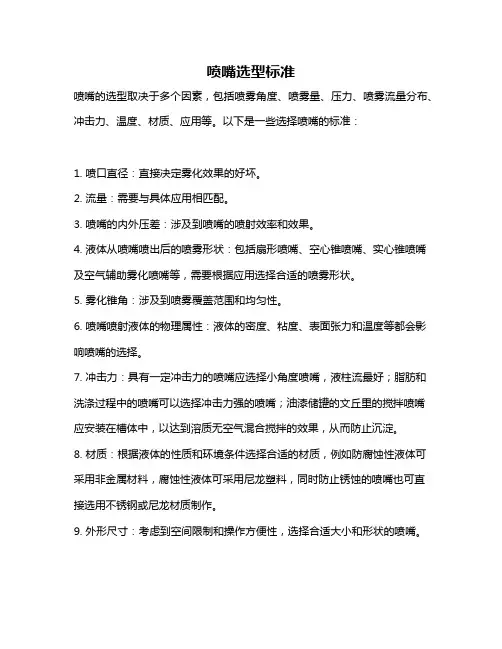

喷嘴选型标准
喷嘴的选型取决于多个因素，包括喷雾角度、喷雾量、压力、喷雾流量分布、冲击力、温度、材质、应用等。

以下是一些选择喷嘴的标准：
1. 喷口直径：直接决定雾化效果的好坏。

2. 流量：需要与具体应用相匹配。

3. 喷嘴的内外压差：涉及到喷嘴的喷射效率和效果。

4. 液体从喷嘴喷出后的喷雾形状：包括扇形喷嘴、空心锥喷嘴、实心锥喷嘴及空气辅助雾化喷嘴等，需要根据应用选择合适的喷雾形状。

5. 雾化锥角：涉及到喷雾覆盖范围和均匀性。

6. 喷嘴喷射液体的物理属性：液体的密度、粘度、表面张力和温度等都会影响喷嘴的选择。

7. 冲击力：具有一定冲击力的喷嘴应选择小角度喷嘴，液柱流最好；脂肪和洗涤过程中的喷嘴可以选择冲击力强的喷嘴；油漆储罐的文丘里的搅拌喷嘴应安装在槽体中，以达到溶质无空气混合搅拌的效果，从而防止沉淀。

8. 材质：根据液体的性质和环境条件选择合适的材质，例如防腐蚀性液体可采用非金属材料，腐蚀性液体可采用尼龙塑料，同时防止锈蚀的喷嘴也可直接选用不锈钢或尼龙材质制作。

9. 外形尺寸：考虑到空间限制和操作方便性，选择合适大小和形状的喷嘴。

10. 耐用性和可靠性：选择耐用、耐磨和不易堵塞的喷嘴，以减少维护和更换的频率。

11. 成本：根据预算和使用需求，选择性价比高的喷嘴。

综上所述，选择适合特定应用的喷嘴需要综合考虑多种因素，并且可能需要专业的知识和经验进行判断和决策。

空心锥喷嘴内部结构
空心锥喷嘴是一种常见的工程设备，通常用于喷涂、喷砂、喷
漆等工艺中。

它的内部结构相对复杂，但可以大致分为几个部分来
进行解释。

首先，空心锥喷嘴的内部结构包括喷嘴头、喷嘴喉部和喷嘴芯。

喷嘴头是外部可见的部分，通常是金属制成，用于固定和连接其他
部件。

喷嘴喉部是空心锥喷嘴内部的关键部分，它包括了几个重要
的结构，喷嘴芯、喷嘴喉道和喷嘴出口。

喷嘴芯是喷嘴的核心部件，它的形状和尺寸会影响喷嘴的工作性能，通常是由耐磨材料制成以
提高耐磨性。

喷嘴喉道是空心锥喷嘴内部的管道，用于引导喷射介
质流动，其形状和尺寸也会对喷嘴的性能产生影响。

喷嘴出口是介
质喷出的地方，其形状和大小会直接影响喷嘴的喷射效果。

其次，空心锥喷嘴的内部结构还包括了喷嘴内部的流道设计。

喷嘴内部的流道设计是为了让介质在喷射过程中能够稳定流动，减
小能量损失，提高喷射效率。

通常，喷嘴内部的流道设计会考虑介
质的流动特性和喷射的要求，以达到最佳的喷射效果。

最后，空心锥喷嘴的内部结构还可能包括一些附属部件，如阀
门、密封件等。

这些附属部件通常用于控制介质的流动和喷射，以及防止泄漏和损坏。

总的来说，空心锥喷嘴的内部结构是一个复杂的系统，包括喷嘴头、喷嘴喉部、喷嘴芯、流道设计以及一些附属部件。

这些部件共同协作，使得空心锥喷嘴能够稳定、高效地进行喷射工作。

喷嘴喷雾形状介绍
喷嘴的喷雾形状一般分为五种类型：
1、扇形
扇形喷雾类型是通过利用一个椭圆形喷嘴口或者一个与导流而相切的圆形啧嘴口而形成的其液体分布呈平面扇形或薄片型.
2、空心锥形
空心锥形喷雾类型实质上是一个圆形液体环该类型一般通过进气口与旋流腔相切或通过一个紧靠嘴口上游的内部开槽叶片形成的旋转的液体在它离开喷嘴口时形成一个空心锥形形状。

3、实心锥形
空心锥形喷雾类型覆盖区域为圆形，完全充满喷雾液。

该喷雾类型通常是利用内部叶片形的，该叶片使得液体在喷嘴口之前获得可控制的湍流。

利用雾化或微细喷雾喷嘴的集管排列也可获得实心锥形覆盖。

4、液柱流形
液柱流喷雾类型基本上是液体通过一个钻孔喷出形成的均匀液流。

利用合适的进口腔比例和喷嘴口前部壁面轮廓
和／或利用了内部稳流器从而变得更加完美。

这些喷嘴增长了液体离开喷嘴口后完整液柱的长度，而延迟液柱的破裂和液滴的形成。

5、细微雾化。

螺旋喷嘴，螺旋喷头，脱硫喷嘴，除尘喷嘴，脱硫除尘喷嘴，脱硫塔喷嘴，烟气脱硫喷嘴，防堵塞喷嘴，螺丝状喷头，喷淋塔喷嘴，哈氏合金螺旋喷嘴，哈氏合金喷嘴，C276喷嘴2002系列螺旋喷嘴能产生实心和空心锥形两种喷雾形状，该类喷嘴是通过液体与连续支小的螺旋线体相切和碰撞后产生的小水滴喷出，碰撞外形的独特设计，最大程度的减少了阻塞现象，是一款结构紧凑，环保形的喷嘴，可提供喷雾夹角从60-170°，3公斤压力下喷量从5.5至4140升/分钟，螺纹从1/4至4寸选择，也可提供法兰和内螺纹接口，一般采用不锈钢，塑胶材料制造，也可提供黄铜，铁氟龙，碳化硅，陶瓷、合金、PE等各种特殊耐酸碱，耐腐蚀，耐磨材料。

一般应用：脱硫，脱硝，冷却，除尘，前处理无阻塞喷淋提供以下系列及型号1/4 SPJT-SS 170 07,1/4 SPJT-SS 170 13,1/4 SPJT-SS 170 20,2002-3/8SPJT-SS 170 30,2002-3/8SPJT-SS 17040,2002-3/8SPJT-SS 170 53,2002-3/8SPJT-SS-170-82,2002-1/2SPJT-SS 170 120,2002-1/2SPJT-SS 170 164,2002-3/4SPJT-SS 170 210,2002-1SPJT-SS 170 340,2002-1SPJT-SS 170 470,2002-1-1/2SPJT-SS 170 640,2002-1-1/2SPJT-SS170 820,2002-1-1/2SPJT-SS 170 960,2002-2SPJT-SS 170 1400,2002-2SPJT-SS 170 1780,2002-3SPJT-SS 1702560,2002-3SPJT-SS 170 3360,2002-4SPJT-SS 170 5250,1/4 SPJT-SS 120 07,1/4 SPJT-SS 120 13,1/4 SPJT-SS 120 20,2002-3/8SPJT-SS 120 30,2002-3/8SPJT-SS 12040,2002-3/8SPJT-SS 120 53,2002-3/8SPJT-SS-120-82,2002-1/2SPJT-SS 120 120,2002-1/2SPJT-SS 120 164,2002-3/4SPJT-SS 120 210,2002-1SPJT-SS 120 340,2002-1SPJT-SS 120 470,2002-1-1/2SPJT-SS 120 640,2002-1-1/2SPJT-SS120 820,2002-1-1/2SPJT-SS 120 960,2002-2SPJT-SS 120 1400,2002-2SPJT-SS 120 1780,2002-3SPJT-SS 1202560,2002-3SPJT-SS 120 3360,2002-4SPJT-SS 120 5250,1/4 SPJT-SS 90 07,1/4 SPJT-SS 90 13,1/4 SPJT-SS 90 20,2002-3/8SPJT-SS 90 30,2002-3/8SPJT-SS 9040,2002-3/8SPJT-SS 90 53,2002-3/8SPJT-SS 90 82,2002-1/2SPJT-SS90 90,2002-1/2SPJT-SS 90 164,2002-3/4SPJT-SS 90 210,2002-1SPJT-SS 90 340,2002-1SPJT-SS 90470,2002-1-1/2SPJT-SS 90 640,2002-1-1/2SPJT-SS-90-820,2002-1-1/2SPJT-SS 90 960,2002-2SPJT-SS 90 1400,2002-2SPJT-SS 90 1780,2002-3SPJT-SS 90 2560,2002-3SPJT-SS 90 3360,2002-4SPJT-SS 90 5250,1/4 SPJT-SS 60 07,1/4 SPJT-SS 60 13,1/4 SPJT-SS 60 20,2002-3/8SPJT-SS 60 30,2002-3/8SPJT-SS 6040,2002-3/8SPJT-SS 60 53,2002-3/8SPJT-SS 60 82,2002-1/2SPJT-SS60 60,2002-1/2SPJT-SS 60 164,2002-3/4SPJT-SS 60 210,2002-1SPJT-SS 60 340,2002-1SPJT-SS 60470,2002-1-1/2SPJT-SS 60 640,2002-1-1/2SPJT-SS-60-820,2002-1-1/2SPJT-SS 60 960,2002-2SPJT-SS 60 1400,2002-2SPJT-SS 60 1780,2002-3SPJT-SS 60 2560,2002-3SPJT-SS 60 3360,2002-4SPJT-SS 60 5250,1/4 SPJT-PP 170 07,1/4 SPJT-PP 170 13,1/4 SPJT-PP 170 20,2002-3/8SPJT-PP 170 30,2002-3/8SPJT-PP 17040,2002-3/8SPJT-PP 170 53,2002-3/8SPJT-PP-170-82,2002-1/2SPJT-PP 170 120,2002-1/2SPJT-PP 170 164,2002-3/4SPJT-PP 170 210,2002-1SPJT-PP 170 340,2002-1SPJT-PP 170 470,2002-1-1/2SPJT-PP 170 640,2002-1-1/2SPJT-PP170 820,2002-1-1/2SPJT-PP 170 960,2002-2SPJT-PP 170 1400,2002-2SPJT-PP 170 1780,2002-3SPJT-PP 1702560,2002-3SPJT-PP 170 3360,2002-4SPJT-PP 170 5250,1/4 SPJT-PP 120 07,1/4 SPJT-PP 120 13,1/4 SPJT-PP 120 20,2002-3/8SPJT-PP 120 30,2002-3/8SPJT-PP 12040,2002-3/8SPJT-PP 120 53,2002-3/8SPJT-PP-120-82,2002-1/2SPJT-PP 120 120,2002-1/2SPJT-PP 120 164,2002-3/4SPJT-PP 120 210,2002-1SPJT-PP 120 340,2002-1SPJT-PP 120 470,2002-1-1/2SPJT-PP 120 640,2002-1-1/2SPJT-PP120 820,2002-1-1/2SPJT-PP 120 960,2002-2SPJT-PP 120 1400,2002-2SPJT-PP 120 1780,2002-3SPJT-PP 1202560,2002-3SPJT-PP 120 3360,2002-4SPJT-PP 120 5250,1/4 SPJT-PP 90 07,1/4 SPJT-PP 90 13,1/4 SPJT-PP 90 20,2002-3/8SPJT-PP 90 30,2002-3/8SPJT-PP 9040,2002-3/8SPJT-PP 90 53,2002-3/8SPJT-PP 90 82,2002-1/2SPJT-PP90 90,2002-1/2SPJT-PP 90 164,2002-3/4SPJT-PP 90 210,2002-1SPJT-PP 90 340,2002-1SPJT-PP 90470,2002-1-1/2SPJT-PP 90 640,2002-1-1/2SPJT-PP-90-820,2002-1-1/2SPJT-PP 90 960,2002-2SPJT-PP 90 1400,2002-2SPJT-PP 90 1780,2002-3SPJT-PP 90 2560,2002-3SPJT-PP 903360,2002-4SPJT-PP 90 5250,1/4 SPJT-PP 60 07,1/4 SPJT-PP 60 13,1/4 SPJT-PP 60 20,2002-3/8SPJT-PP 60 30,2002-3/8SPJT-PP 6040,2002-3/8SPJT-PP 60 53,2002-3/8SPJT-PP 60 82,2002-1/2SPJT-PP60 60,2002-1/2SPJT-PP 60 164,2002-3/4SPJT-PP 60 210,2002-1SPJT-PP 60 340,2002-1SPJT-PP 60470,2002-1-1/2SPJT-PP 60 640,2002-1-1/2SPJT-PP-60-820,2002-1-1/2SPJT-PP 60 960,2002-2SPJT-PP 60 1400,2002-2SPJT-PP 60 1780,2002-3SPJT-PP 60 2560,2002-3SPJT-PP 60 3360,2002-4SPJT-PP 60 5250,对应孔径：2.4,3.2,4.0,4.8,5.6,6.4,7.9,9.5,11.1,12.7,15.9,19.1,22.2,25.4,28.6,34.9,38.1,44.5,50.8,63.53巴（3公斤）压力下流量：5.5L/min,10.3L/min,15.8L/min,24L/min,32L/min,42L/min,65L/min,95L/min,129L/min,166L/min,270L/min,370L/min,50 5L/min,645L/min,755L/min,1105L/min,1405L/min,2020L/min,2650L/min,4140L/min,另外常用的可调球形夹扣喷嘴加螺旋喷嘴，主要解决涂装等生产过程中易堵塞等问题。

螺旋喷嘴相关知识详解文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-螺旋喷嘴?它有内、外螺纹型，是一种实心锥形或空心喷雾喷嘴。

螺旋喷嘴设计紧凑，具有畅通不堵塞的无内芯直通式流道设计，可使液体在给定尺寸的管道上达到最大流量，它能将液体或料浆通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。

喷嘴腔体内从进口至出口的流线型设计使得阻力系数降至最低，因而螺旋喷嘴适用于各种岗位。

螺旋喷嘴是一种实心锥形或空心锥形喷雾喷嘴，喷流角度范围可为50°-170°。

在3巴压强下，液体流率范围为5.5-4140升/分。

这种结构紧凑的喷嘴有着畅通的流道由武汉长原机电经营部设计，可以最大程度地减少液体阻塞，使液体在给定尺寸的管道上达到最大流量。

螺旋喷嘴可以在大多数管道系统上安装或更新。

可提供的喷嘴有NPT 或BSPT（外）螺纹型。

通常1/4英寸一4英寸的喷嘴可分别用黄铜、316不锈钢铸件、PVDF、碳化硅、TEFLON聚四氟乙烯或聚氯乙烯材料制造的。

如需应用于特殊领域，也可采用其它材料制造。

结构喷嘴有内、外螺纹型。

通常1/4英寸－6英寸的喷头可分别用黄铜、316不锈钢铸件、TEFLON聚四氟乙烯或聚氯乙材料制造的。

如需应用于特殊领域，也可采用其它材料制造。

工作原理液体（或料浆）通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。

喷嘴腔体内从进口至出口的流线型设计使得阻力系数降至最低，因而螺旋喷嘴适用于各种岗位。

例如：化工、环保、电力、纺织等众多工业领域，特别是烟气脱硫除尘行业应用更为广泛。

其耐磨性、耐腐性、成雾性、防堵性已被该行业众多用户所接受。

适用范围1、废气洗涤；2、气体冷却；3、洗涤与漂淋过程；4、防火灭火；5、使用于烟气脱硫系统；6、使用于除尘降尘系统特点1、永久不堵塞；2、材料不锈钢耐腐蚀的日常使用和维护：对于喷嘴我们必须精心维护，特提出如下5个方面：1、待用件或备用件要妥善保管：一般供廊商有专门包装及标注，不用时应置于其中。

高压射流清洗喷嘴的种类什么是高压清洗机，大家可能对高压清洗机的用途并不是很明确，以为洗车的地方才用到，实际上高压清洗机在很多行业都有用到，它的工作原理是通过动力装置使高压柱塞泵产生高压水来冲洗物体表面的机器。

它能将污垢剥离，冲走，达到清洗物体表面的目的。

因为是使用高压水柱清理污垢，所以高压清洗也是世界公认最科学、经济、环保的清洁方式之一。

可分为冷水高压清洗机、热水高压清洗机、电机驱动高压清洗机、汽油机驱动高压清洗机等。

高压清洗机的适用范围：1、各种机动车辆、工程车辆、工程机械和农业机械配套产品的清洗保养，如冲洗汽车、推土机、混凝土搅拌机、拖拉机等。

是个人及小型车辆养护单位清洗汽车、摩托车最为理想的清洗工具。

2、建筑物外墙、地坪、浴池、游泳池清洗，对门窗、地面、厕所、油污以及人工难以清洗到的角落特别有效。

3、食品加工场、食品加工机械以及宾馆、饭店的厨房的消毒清洗。

4、超过500bar的超高压清洗机可以进行混凝土凿毛，更高压力的高压清洗机甚至可以切割、凿除各种标号的混凝土目前，高压清洗机在我国各个工业领域已经逐渐得到推广应用，而且呈逐步扩大趋势。

其重要部件高压喷嘴是高压清洗机应用中获得高能量利用率的关键因素之一，对高压水射流的清洗质量有明显的影响。

经过实验，如果喷嘴的质量差或者耐磨性不够，将引起高压水射流质量恶化，最终导致设备大部分功率浪费掉。

首先，喷嘴是流体射流的发生元件，它的功能不但是把高压泵或增压器提供的静压转化为水的动压，而且应保证水射流具有优良的流动特性与动力特性。

其次，螺旋喷嘴又是清洗除垢的执行元件，其传输功率会影响清洗效果，因此喷嘴在高压清洗机整体中的作用至关重要。

一、连续水射流清洗喷嘴的种类及结构介绍：1、按内孔横截面形状可分为：圆锥收敛形、圆锥圆柱形和流线型喷嘴等；2、按出水射流形状可分为：圆柱型、扇形、锥形、雾化型等。

其中，圆锥圆柱形喷嘴由于其流量系数大，是目前最常用的高压喷嘴，结构图如下：常用的清灰方法及利用喷嘴治理技术介绍布袋除尘器的优点是：1、除尘效率高，可捕集粒径大于0.3微米的细小粉尘，除尘效率可达99%以上。

喷嘴的基本型态由于喷嘴是按不同喷雾条件下工作而设计的，因此一需求选择正确的喷雾形状是十分重要的。

空心锥形空心锥形喷雾实质上是一圆形液体环。

使旋转的液体在离开喷嘴口时形成一空心锥形。

实心锥形实心锥形之覆盖区域为圆形、方形或椭圆形。

可在其区域内完全充满喷雾液滴。

利用雾化喷嘴或微细喷雾喷嘴的集管排列也可获得实心锥形覆盖。

扇形喷雾扇形喷雾的液体喷雾呈平面扇形或是薄片形。

且由图可看出，扇形喷嘴形成的喷雾断面是均匀的。

这种可产生平整边缘而非逐渐变尖的边缘的扇形喷雾喷嘴通常用于整个断面均匀冲击的清洗应用，而不需重迭喷雾。

微细喷雾此种低流量喷嘴所产生的是空心锥形喷雾形状。

因喷雾粒子极小，易受空气磨擦和气流的影响，不能维持长距离。

根据喷雾压力和喷嘴流量，距喷嘴若干英尺后，喷雾粒子将逐渐消失。

可用于喷雾干燥。

液柱流此流柱基本上是液体通过一个钻孔喷出形成的均匀液流。

但经由现代喷嘴可使得液体离开喷嘴后，保持良好的液柱。

空气雾化空气雾化喷嘴可在给定的流量和压力下产生最微细的雾化。

且有圆形、广角圆形、360°环形或扇形。

只要雾化空气仍有速度，喷雾形状也仍能保持。

取决于喷雾粒子的大小，暴露时间、相对湿度和其它环境条件，喷雾粒子也可能完全蒸发。
