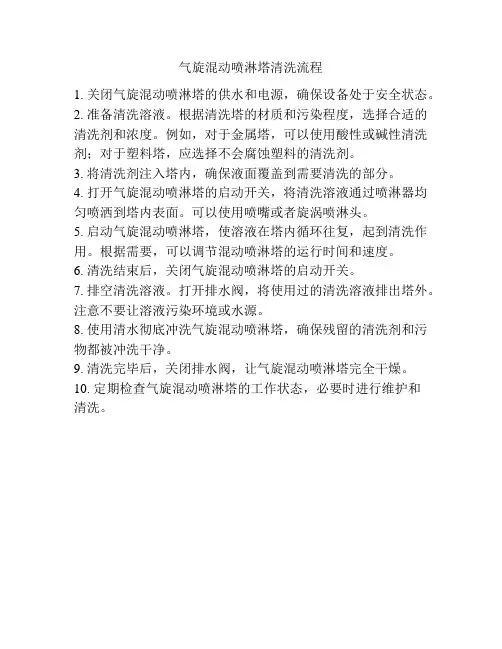

气旋混动喷淋塔清洗流程
1. 关闭气旋混动喷淋塔的供水和电源，确保设备处于安全状态。
2. 准备清洗溶液。
根据清洗塔的材质和污染程度，选择合适的清洗剂和浓度。
例如，对于金属塔，可以使用酸性或碱性清洗剂；对于塑料塔，应选择不会腐蚀塑料的清洗剂。
3. 将清洗剂注入塔内，确保液面覆盖到需要清洗的部分。
4. 打开气旋混动喷淋塔的启动开关，将清洗溶液通过喷淋器均匀喷洒到塔内表面。
可以使用喷嘴或者旋涡喷淋头。
5. 启动气旋混动喷淋塔，使溶液在塔内循环往复，起到清洗作用。
根据需要，可以调节混动喷淋塔的运行时间和速度。
6. 清洗结束后，关闭气旋混动喷淋塔的启动开关。
7. 排空清洗溶液。
打开排水阀，将使用过的清洗溶液排出塔外。
注意不要让溶液污染环境或水源。
8. 使用清水彻底冲洗气旋混动喷淋塔，确保残留的清洗剂和污物都被冲洗干净。
9. 清洗完毕后，关闭排水阀，让气旋混动喷淋塔完全干燥。
10. 定期检查气旋混动喷淋塔的工作状态，必要时进行维护和
清洗。

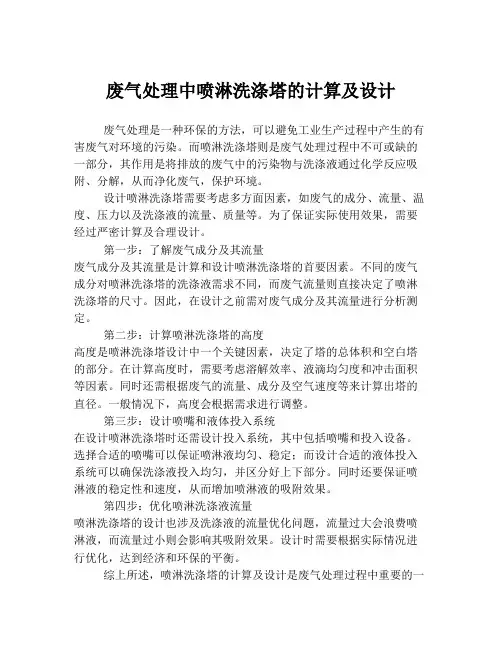

废气处理中喷淋洗涤塔的计算及设计废气处理是一种环保的方法，可以避免工业生产过程中产生的有害废气对环境的污染。
而喷淋洗涤塔则是废气处理过程中不可或缺的一部分，其作用是将排放的废气中的污染物与洗涤液通过化学反应吸附、分解，从而净化废气，保护环境。
设计喷淋洗涤塔需要考虑多方面因素，如废气的成分、流量、温度、压力以及洗涤液的流量、质量等。
为了保证实际使用效果，需要经过严密计算及合理设计。
第一步：了解废气成分及其流量废气成分及其流量是计算和设计喷淋洗涤塔的首要因素。
不同的废气成分对喷淋洗涤塔的洗涤液需求不同，而废气流量则直接决定了喷淋洗涤塔的尺寸。
因此，在设计之前需对废气成分及其流量进行分析测定。
第二步：计算喷淋洗涤塔的高度高度是喷淋洗涤塔设计中一个关键因素，决定了塔的总体积和空白塔的部分。
在计算高度时，需要考虑溶解效率、液滴均匀度和冲击面积等因素。
同时还需根据废气的流量、成分及空气速度等来计算出塔的直径。
一般情况下，高度会根据需求进行调整。
第三步：设计喷嘴和液体投入系统在设计喷淋洗涤塔时还需设计投入系统，其中包括喷嘴和投入设备。
选择合适的喷嘴可以保证喷淋液均匀、稳定；而设计合适的液体投入系统可以确保洗涤液投入均匀，并区分好上下部分。
同时还要保证喷淋液的稳定性和速度，从而增加喷淋液的吸附效果。
第四步：优化喷淋洗涤液流量喷淋洗涤塔的设计也涉及洗涤液的流量优化问题，流量过大会浪费喷淋液，而流量过小则会影响其吸附效果。
设计时需要根据实际情况进行优化，达到经济和环保的平衡。
综上所述，喷淋洗涤塔的计算及设计是废气处理过程中重要的一步，需要考虑多方面因素。
在设计的过程中，应始终关注实际需求，并进行合理的优化。
这样才能保证喷淋洗涤塔的效能和可靠性。
同时，我们也要强调环保思想，积极推进绿色环保的工业发展。
喷淋塔使用和操作规程喷淋塔是一种常见的环境污染治理装置，用于净化废气中的颗粒物、有害气体和污染物。
以下是喷淋塔的使用和操作规程：1. 操作前准备：- 进行安全检查，确保设备正常运行，如电机、泵、阀门等的工作状态。
- 在喷淋塔周围设置防护设备，确保操作人员的安全。
- 检查喷淋塔内的填料材料，确保其完好无损。
- 准备好所需的脱硫液、脱硝液或其他处理液体，并确保其质量合格。
2. 操作步骤：- 打开喷淋塔进水管和排水管的阀门，使其正常供水和排水。
- 打开喷淋塔内的循环泵，确保液体能够正常循环。
- 打开喷淋塔顶部的喷头，使液体均匀喷洒在填料上。
- 调整喷淋塔的进水量和液位，以确保填料充分湿润。
- 监测喷淋塔出口废气的排放情况，保持废气处理效果。
- 定期检查喷淋塔内填料的状况，如果发现破损或堵塞，及时修复或更换。
3. 喷淋液的补充：- 定期检查喷淋塔内的液位，确保正常运行。
- 按照设备要求，定期补充脱硫液、脱硝液或其他处理液体，保持其浓度适宜。
4. 定期维护：- 定期清洗和维护喷淋塔内的喷头、泵、阀门等设备，确保其畅通和正常工作。
- 定期清理和更换喷淋塔内的填料，以保持其吸附和处理效果。
5. 安全注意事项：- 操作人员应穿戴好防护设备，如安全帽、防护眼镜、防护服、防护手套等。
- 遵守操作规程，按照设备要求操作，不得随意调整设备运行参数。
- 在维护和清洗设备时，必须切断电源，并进行标识和封锁，确保操作人员的安全。
以上是喷淋塔的使用和操作规程，操作人员应严格按照规程进行操作，确保装置的正常运行和废气处理效果。
喷淋洗涤塔工作原理
喷淋洗涤塔是一种常用的化工设备，其主要作用是将化工原料中的杂质和不纯物质通过喷淋的方式进行去除。
该设备采用了先进的喷淋技术，可以实现高效、快速、准确地对原料进行洗涤，从而达到提高产品质量和降低生产成本的目的。
喷淋洗涤塔的工作原理是利用喷淋头将洗涤剂送入喷淋室内，然后通过喷淋头进行喷淋，将洗涤剂均匀喷洒在原料上方，使其受到充分的冲刷和清洗。
而洗涤剂则通过下部的排液管道，将清洗后的污水排出设备。
喷淋洗涤塔还可以通过逆流洗涤的方式，将清洗后的洗涤剂回收再利用，从而减少了原料的浪费和环境污染。
此外，喷淋洗涤塔还可以根据生产工艺的需要进行调整，以实现最佳的洗涤效果。
总之，喷淋洗涤塔是一种非常实用的化工设备，它的工作原理简单、高效、可靠，可以满足不同的生产需求，是化工企业中不可缺少的一部分。
- 1 -。
喷淋洗涤塔产品说明书无锡贝乐环保工程有限公司一、酸碱废气处理（喷淋塔）设备概述：1.酸碱废气处理塔分单塔体和双塔体。
采用圆形塔体，具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。
2.酸碱废气处理（喷淋塔）的工作原理：2.1我司的酸碱废气处理（喷淋塔）主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。
净化后的酸雾废气达到并低于国家排放标准的排放要求。
3.废气处理的的工程的工艺流程：3.1排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。
3.2 我公司的酸碱废气处理塔(喷淋塔)具有以下特点：1. 采用填料塔对废气进行净化，适合于连续和间歇排放废气的治理；2. 工艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响；3. 适用范围广，可同时净化多种污染物；4压降较低，操作弹性大，且具有很好的除雾性能；5. 塔体可根据实际情况采用FRP/PP/PVC等材料制作；6.填料采用高效、低阻的鲍尔环，可彻底地去除气体中的异味、有害物质等。
7. 我公司的废气处理塔采用五重废气吸附过滤净化系统，工业废气处理设计周密、层层净化过滤废气，效果较好，去除率可高达99％以上。
适用范围：广泛应用于化工、电子、冶金、电镀、纺织(化纤)、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。
如调味食品、制酸、酸洗、电镀、电解、蓄电池等。
8.我公司的废气处理塔气速高，处理能力大，塔的重量轻，汽液分布比较均匀，不易被固体及黏性物料堵塞。
特别是由于塔内湍动强烈，故质量及能量传递得以强化，因而能够较大地缩小塔径，降低塔高。
该塔处理风量较大，空塔气速1．5～6．0m/s，喷淋密度20～110m3/(m2·h），压力损失1500～3800Pa，喷淋塔的除雾装置采用旋流板除雾器，通过使气体通过塔板产生旋转运动，利用离心力的作用将雾沫除下，其除雾效率可达98%-99%，而且结构简单压降较小。
水洗喷淋塔工作原理
水洗喷淋塔是一种常见的烟气脱硫装置，其工作原理如下：
1. 烟气进入喷淋塔：烟气从烟囱或烟道中进入喷淋塔的底部。
2. 进入喷淋层：烟气进入喷淋层，在此层中与水进行接触。
3. 脱硫反应：喷淋层中的水与烟气发生反应，吸收烟气中的二氧化硫(SO2)。
4. 生成石膏：反应后的水中的二氧化硫与氧气反应生成硫酸，进一步与喷淋塔中的石灰石反应形成石膏。
5. 石膏分离：石膏在喷淋塔中沉淀并从底部排出，用于其他用途或废弃。
6. 烟气脱硫：经过喷淋塔处理后，烟气中的二氧化硫含量大大降低，达到环保要求，然后通过烟囱排放到大气中。
7. 废水处理：由于喷淋塔过程中会消耗大量水，喷淋塔底部的废水需要经过处理再回收或排放，以减少水资源的浪费和环境污染。
总结：水洗喷淋塔利用水和反应物质与烟气进行接触和反应，从而吸收和去除烟气中的二氧化硫。
同时，它还通过生成石膏和处理废水等方式，实现了对固体废物和废水的处理和利用。
这种工作原理使得水洗喷淋塔成为一种有效的烟气脱硫装置。

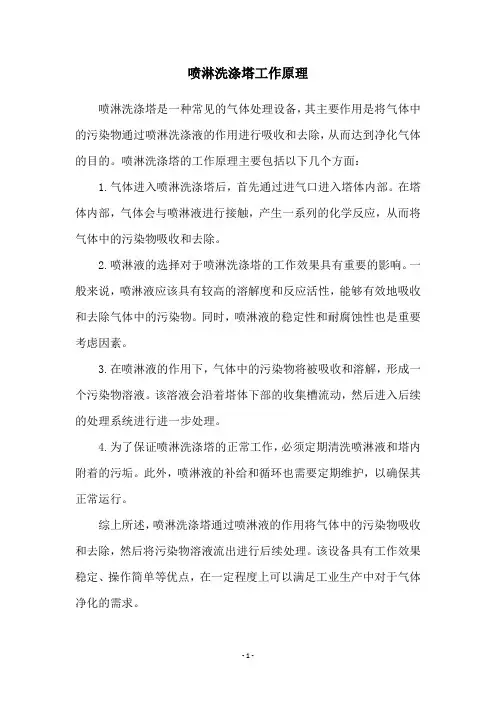

喷淋洗涤塔工作原理
喷淋洗涤塔是一种常见的气体处理设备，其主要作用是将气体中的污染物通过喷淋洗涤液的作用进行吸收和去除，从而达到净化气体的目的。
喷淋洗涤塔的工作原理主要包括以下几个方面：
1.气体进入喷淋洗涤塔后，首先通过进气口进入塔体内部。
在塔体内部，气体会与喷淋液进行接触，产生一系列的化学反应，从而将气体中的污染物吸收和去除。
2.喷淋液的选择对于喷淋洗涤塔的工作效果具有重要的影响。
一般来说，喷淋液应该具有较高的溶解度和反应活性，能够有效地吸收和去除气体中的污染物。
同时，喷淋液的稳定性和耐腐蚀性也是重要考虑因素。
3.在喷淋液的作用下，气体中的污染物将被吸收和溶解，形成一个污染物溶液。
该溶液会沿着塔体下部的收集槽流动，然后进入后续的处理系统进行进一步处理。
4.为了保证喷淋洗涤塔的正常工作，必须定期清洗喷淋液和塔内附着的污垢。
此外，喷淋液的补给和循环也需要定期维护，以确保其正常运行。
综上所述，喷淋洗涤塔通过喷淋液的作用将气体中的污染物吸收和去除，然后将污染物溶液流出进行后续处理。
该设备具有工作效果稳定、操作简单等优点，在一定程度上可以满足工业生产中对于气体净化的需求。
- 1 -。

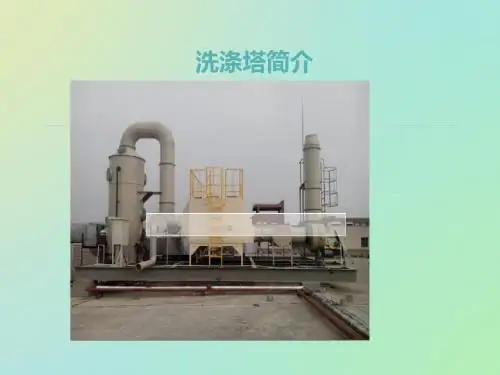

PP喷淋塔的出现使我们居住的环境得到了改变，环境污染不再是问题。
PP 喷淋塔是环保科技的先进技术产品，其作用是将工业废气中酸碱废气及粉尘通过溶剂和过滤层净化处理，从而达到排放标准。
喷淋塔用于工业除尘或废气治理,PP喷淋塔主要以过滤器、多级喷淋、下滴器、收集室等部件组成。
喷淋塔主要用于有害废气、胶粘性气体的前处理，它能有效的分离气体中的固物。
以下就给大家简单介绍一下PP喷淋塔的工作原理和性能特点。
一、喷淋塔工作原理当混合气从洗涤塔中部通入洗涤塔，由于塔板间存在产物组分液体，产物组分气体液化的同时蒸发部分，而杂质由于不能被液化或凝固，当通过有液体存在的塔板时将会被产物组分液体固定下来，产生洗涤作用，洗涤塔就是根据这一原理设计和制造的。
洗涤塔利用气体与液体间的接触，而将气体中的污染物传送到液体中，然后再将清洁气体与污染的液体分离，达到清净空气的目的，废气经由填充式酸雾洗涤塔，采用气液逆向吸收方式处理，即液体自塔顶向下以雾状（或小液滴）喷撒而下。
废气则由塔体（逆向流）达到气液接触之目的。
此处理方可冷却废气、调理气体及去除颗粒，再经过除雾段处理后，排入大气中。
二、PP洗涤塔性能特点1、物理性能：PP洗涤塔对水特别稳定，在水中14h的吸水率仅为0.01%。
分子量约8~15万之间，成型性好。
2、力学性能：PP洗涤塔的结晶度高，结构规整，因而具有优良的力学性能，其强度和硬度、弹性都比高密度PE(HDPE)高。
突出特点是抗弯曲疲劳性(7×10^7)次开闭的折选弯曲而无损坏痕迹，干摩擦系数与尼龙相似。
3、热性能：PP洗涤塔具有良好的耐热性，熔点在164~170℃，制品能在100℃以上温度进行消毒灭菌。
在不受外力的作用下，150℃也不变形。
脆化为-35℃，在低于-35℃会发生脆化，耐热性不如PE。
4、化学稳定性：PP洗涤塔具有良好的化学稳定性，除能被浓硫酸、浓硝酸侵蚀外，对其他各种化学试剂都比较稳定，但低分子量的脂肪烃、芳香烃等能使PP软化和溶胀，化学稳定性随结晶度的增加还有所提高。
