地下车库(人防)图纸会审纪要1

人防工程施工图会审纪要一、会审背景人防工程是民防工程的重要组成部分，是为了保障人民生命财产安全而设计和建造的防护工程。

在人防工程的设计建造过程中，施工图是至关重要的一环。

为确保人防工程施工图的设计质量和施工质量，进行会审十分必要。

二、会审流程2.1 人防工程施工图设计完成后人防工程施工图完成后，施工单位需要向建设单位提交设计文件，并申请施工许可。

建设单位委托人防工程施工图会审委员会组织人防工程施工图会审。

2.2 人防工程施工图会审委员会组成人防工程施工图会审委员会由建设单位指定，组成人员主要包括：•建设单位相关人员•工程监理单位相关人员•专家委员会成员2.3 人防工程施工图会审组织人防工程施工图会审委员会秘书处负责会议的召开、纪录、编制会审意见和报告等工作。

施工单位提交人防工程施工图申请后，秘书处通知会审委员会成员参加会审。

2.4 人防工程施工图会审内容会审内容主要包括以下方面：•施工图的适用性和可行性•施工图设计是否符合规范和要求•施工技术方案及施工方法是否可行2.5 会审结果在会审过程中，会审委员会成员对施工图存在的问题和不足进行审议、提出意见和建议。

会审可以分为一次性会审和多次会审，根据实际需要进行调整。

在会审结束后，会审委员会应当由秘书处提出《人防工程施工图会审意见》和《人防工程施工图会审报告》，并按要求提交相关部门。

同时，施工单位应及时妥善处理会审意见和建议，完善施工图设计。

三、会审要点及难点3.1 设计质量人防工程施工图的设计质量是会审的关键点。

在会审过程中，要全面细致地审查施工图设计的准确性和合理性，以确保设计符合规范和要求。

3.2 施工技术人防工程施工图的施工技术是会审的难点。

施工单位应当合理安排施工工艺和使用设备，保证施工符合施工图设计要求和施工技术规范。

3.3 缺陷/不足人防工程施工图设计存在的缺陷和不足是会审的难点。

若设计存在缺陷或不足，会审委员会成员应当认真审查和提出意见和建议，保证设计方案的完善、科学性和可行性。

人防消防图纸会审纪要及技术交底工程名称：金麓国际会审时间：2007年12月28日会审地址：工地会议室参加单位及参加人员：见签到表主持人：屈炳辉会议内容一、人防设计院对工程技术交底：1、人防工程必须严格按图纸施工，有疑问尽早提出解决。

2、防爆系统按战时要求施工，人防工程的预留预埋必须一次性到位，对于管径小于150mm的要做套管。

3、严格按照设计图纸、施工规范和人防工程验收规范的要求进行施工，密切与人防质监站、设计院等相关单位联系，精心组织，精心施工，以高标准对人防工程进行全过程控制，以确保人防地下室进行全过程控制，以确保人防地下室达到设计图纸和人防工程验收规范的要求。

4、分项工程施工前由主管施工员对施工班组进行施工技术交底。

5、人防工程要编制详细的施工方案，并对关键特殊工序要进行全过程监控。

6、外墙必须要保证质量，人防墙装模时要求用一次性螺杆。

二、人防质监站对工程技术交底：1、要求施工单位仔细熟悉图纸，有什么问题及时提出。

2、请相关单位要购买人防工程标准图集。

3、人防工程要编制单独的施工方案，包括重点部位施工、模板工程、钢筋工程等，人防设备、人防门严格按规范要求制作安装。

4、线管要一次性安装到位，不能允许有误差。

5、战时水、电、通风预埋预留要准确，所有施工过程在施工组织设计中要体现出来。

6、编制好整套工程技术资料，把地下室资料整理好，人防墙、顶板质量要重点做好。

7、人防工程验收在完成正负零以后进行，质量监督由李工和朱工负责监督，人防地下室底板、墙板、顶板的隐蔽验收要通知人防质监站参加。

8、人防工程的三个防护单元，相关管线穿过防护区一定要按相关标准和图集施工。

9、材料及设备要由正规供应商提供，材料进场时，材质证明、出厂报告要报建设单位、监理单位现场核实。

10、在每次隐蔽前，及时请监理、建设方、质监站、人防设计院和勘察等相关单位现场验收，并做好隐蔽工程记录。

三、建设单位对工程技术交底：1、人防工程施工按设计院要求做好，标准图集要配备齐全。

图纸会审会议纪要（精选6篇）图纸会审会议纪要篇1会议时间：20xx年3月22日15:30会议地点：四川新材料有限公司现场工程部办公室参加单位及人员：设计单位侯岚晋：全部放线以结施为准。

总平以图纸标高为依据，参照实际标高，以此放线。

能畅通排水的情况下，以实际标高为标准。

图纸一律按11G101实行。

一：1：职工宿舍12轴处楼梯门的开门方向?答：职工宿舍12轴处开门，向外开。

2：儿墙用多孔砖还是实心砖?答：女儿墙用多孔砖。

3：宿舍A-C轴总平与结构图尺寸不相符合答：职工宿舍及研发大楼放线以结施为准，并以A轴线为基准做调整，4：大楼5/13，7/13,9/13,11/13中L1截面尺寸及配筋未标明。

答：研发大楼结施5/13，7/13，9/13，11/13中L1截面尺寸200×400mm，上下配筋2根18，箍筋8mm，间距100mm。

5：大楼结施4/13中，Kz-8与Kz-7标注问题。

答：研发大楼结施4/13中，KZ-8修改城KZ-7。

6：护栏根据业主自己需要自行修改样式。

会签栏：施工单位：监理单位：设计单位：建设单位：整理单位：20xx年3月22日图纸会审会议纪要篇2会议议题:工程名称:时间：20xx年04月27日15:30地点：主持人：整理人:一、设计院对春源公司龙岗同乐厂区二期厂房K区、J区厂房工程进行图纸技术交底.二、施工单位、监理单位、建设单位对图纸提出了相关问题设计院答复形成纪要:(详附表1)春源公司龙岗同乐厂区二期厂房K区、J区厂房项目监理部整理：签发：审核：签发日期：图纸会审会议纪要篇3议议题:春源公司龙岗同乐厂区二期厂房K区、J区厂房图纸会审工程名称:春源公司龙岗同乐厂区二期厂房K区、J区厂房工程时间：20xx年04月27日15:30地点：春源公司同乐厂区办公室主持人：仝山林整理人:陈新参加单位及人员(附表2：会议签到表)：1.建设单位：深圳春源钢铁工业有限公司林三能2.监理单位：深圳市龙建建设监理有限公司仝山林、方红林3.设计单位：城市建设研究院吴日重4.施工单位：福建省九龙建设集团有限公司王治国、吴本银、郑传琛会议议程及内容：一、设计院对春源公司龙岗同乐厂区二期厂房K区、J区厂房工程进行图纸技术交底.二、施工单位、监理单位、建设单位对图纸提出了相关问题设计院答复形成纪要:(详附表1)春源公司龙岗同乐厂区二期厂房K区、J区厂房项目监理部整理：签发：审核：签发日期：图纸会审会议纪要篇4时间:x年xx月xx日地点:甲方会议室主持人:参加单位人员(附会议签到表):1.建设单位:2.监理单位:3.设计单位:4.施工单位:会议议程及内容:一、北部新区自行车道交通系统市政设施改造工程2标段图纸进行了技术交底。

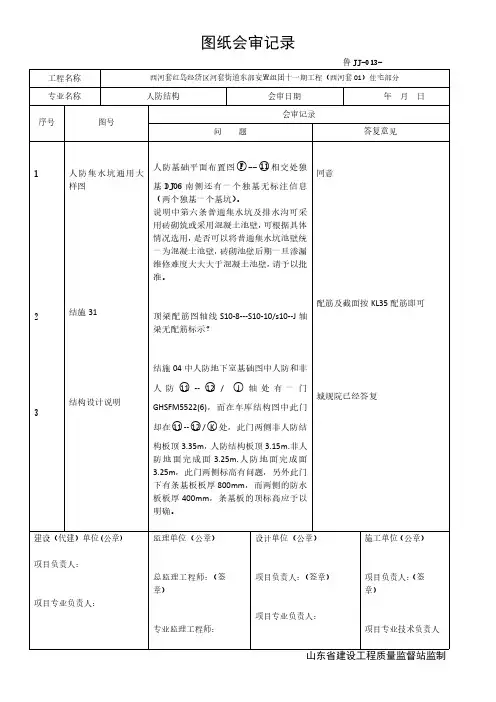

人防地下室图纸会审...裕华美晨人防图纸会审记要结施-02：1. 基础底板、基础梁迎水面保护层为50㎜。

2. （ 1轴、15轴）处筏板厚度为500㎜，筏板顶标高为-6.15，-6.15至-5.45之间采用素土夯实，地坪采用05YJ1地2.3. 四周基础梁外侧均出柱边50㎜，条基板均以梁中布置。

4. 抗水板顶标高由原-5.75改为-5.65，抗水板外侧与外墙边齐，抗水板设置加强拉钩，拉钩同顶板做法。

5. 3/A-B轴处筏板外边尺寸为750㎜.6. JZL3(5A)改为JZL3(5).7. JZL8(1B)、JZL9(1B)应为JZL8(1)、JZL9(1)均伸至柱子外边。

8. JZL2、JZL3、JZL4、JZL6均伸入4#、5#主楼筏板La 锚固。

9. 剪力墙插筋有基础梁的位置均插至梁底，做法采用04G101-3。

10. 承台四周、条基两侧、筏板四周采用砖胎模。

11. 膨胀加强带只在基础上设置，基础梁采用框架梁后浇带加强，加强筋两端各伸出1米。

12. 集水坑做法均参照07FG-01做法，侧壁厚度同底板厚度。

13、抗水板钢筋、底排筋长方向在下，短方向钢筋在上，上排钢筋短方向在下，长方向钢筋在上。

14、独立基础网片筋四周第一根钢筋弯锚至抗水板上平，其余短10%的钢筋，一端弯锚至抗水板上平，相互调头用。

（侧面不设分布筋）。

15、1-1剖面图中，柱连接出基础面40d，不适用，应参照03G101-1第36页。

16、基础只设置膨胀加强带和沉降后浇带。

温度后浇带只设置在顶板及墙体。

17、筏板封边构造采用04G101-3第43页节点1。

18、JZL端部采用06G101-6第52页，端部无外伸构造节点。

19、加腋钢筋为C12，间距同柱箍筋，分布筋为A8＠200。

20. 结施-03 ○A轴交○2-○5轴处KZ纵向尺寸150、450均为300㎜，○A轴交○1-○5轴的横向尺寸150改为450、450改为150㎜.21、结施-4 ○1轴交○E～○F轴处西侧尺寸是5375，建施尺寸是5300，应按结施施工。

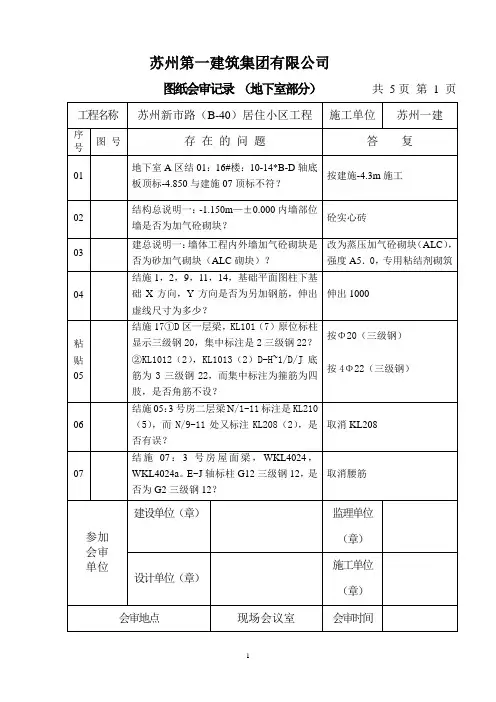

图纸会审记录归档编号：C1-3工程名称银基*东方威尼斯二期车库建设单位沈阳银基发展股份有限公司设计单位沈阳市建筑设计院施工单位中国建筑第四工程局第六工程公司监理单位沈阳市工程建设监理咨询有限公司图纸名称图号主要内容结论意见结施-06（EFNGH）柱帽配筋详图中,4号筋和7号筋因上下板钢筋间距不相同，施工无法保证2肢箍作用。

是否作出改动？无论人防和非人防柱帽做法统一为：把4号钢筋127的尺寸改为230；把7号钢筋123的尺寸改为225；箍筋个数不变。

建施--06（EFNGH）建施--06车库地下二层W/59--39墙体是否为砖墙？C--G/22轴墙体是否为砖墙？是，W/59--39墙体具体位置为39轴右F2进风室墙体开始到59轴左楼梯外墙结束。

建施--13（EFNGH）车库汽车坡道基础是否和车库构造筏板基础一平，若不是，此处地基在施工大开槽时将被开挖，如何施工？1、坡道基础和筏板基础不一平；2、地基被开挖后，此处地基用砂回填水渗透处理后，直接在回填地基上进行坡道地基施工。

建施--12（EFNGH）建施--12电站详图墙体、污水池等和建施--06平面图不符，4--4、5--5剖面标高与建施--02总平面标注不相符。

1、电站位置按平面布置图施工；2、4--4、5--5剖面标高，以此说明为准：a、标高在平面图中A轴以北一层顶板标高为+0.000；b、A轴以南车库通道顶板标高为-0.600m。

建施--07（EFNGH）建施--07中在C--E/58此处有剪力墙，而建施--08此处没有梁，建施--07中的剪力墙直接从板上生根，还是加梁？1、此处应该加设一道上反梁；2、梁尺寸配筋按W轴L5施工。

建设单位签章项目负责人：年月日设计单位签章项目负责人：年月日施工单位签章技术负责人：年月日监理单位签章项目负责人：年月日图纸会审记录归档编号：C1-3工程名称银基*东方威尼斯二期车库建设单位沈阳银基发展股份有限公司设计单位沈阳市建筑设计院施工单位中国建筑第四工程局第六工程公司监理单位沈阳市工程建设监理咨询有限公司图纸名称图号主要内容结论意见建施--14（EFNGH）建施--14汽车坡道详图中P轴墙体和建施--06平面布置不相符，以哪个图为准？按建施--06平面布置图施工；结施--10（EFNGH）（ABCDM）结施--10中46--54/P--M（局维2）中的顶板配筋不详，请明确！其他位置局维标高及位置均未标注，请明确！所有局维板配筋按照58--60/B--E（局维1）板配筋施工。

人防工程施工注意事项严格禁止事项：严禁监理单位承揽资质范围外的人防工程。

人防工程监理企业资质分甲、乙、丙三级，具备国家人民防空主管部门规定的企业性质等相应条件，经人民防空主管部门许可，取得人防工程监理资质的企业，可以在许可范围内承揽监理业务。

严禁未经预埋各种人防防护设备设施（如：防爆地漏、集水井、门框、穿墙管等）就浇捣混凝土。

严禁未经隐蔽工程钢筋验收（未申报或未征询主管部门同意）就浇捣混凝土。

人防工程必须严格按照施工审核图纸施工，经过审核的施工图纸具有法律效力，任何单位、个人不得擅自修改。

如遇特殊情况，确实需要变更施工图设计，应由设计单位作出设计变更，建设单位上报人防主管部门，并经审查机构审查通过后方可变更。

所有人防防护设备（包括各种防护密闭门、密闭门、悬板活门、防爆波地漏、超压排气阀门、密闭阀门、油网滤尘器、过滤吸收器以及设备附属管线等）必须由经省人防办备案认可资质的定点专门生产厂家制作并安装。

•一、图纸会审1设计交底施工单位应要求设计单位将审查机构对施工图提出的审查意见的整改回复（即：设计变更）逐条进行交底，设计单位负责解答施工单位对设计图纸的疑问。

这对施工中正确贯彻设计意图，加深对设计文件的难点、疑点的理解，确保工程质量有重要的意义。

工程各参建单位在收到施工图审查机构审查合格的施工图设计文件后，参加建设单位主持的图纸会审会议，并整理成会审问题清单，由建设单位在设计交底前约定的时间提交设计单位。

图纸会审由施工单位整理会议纪要，与会各方会签。

２核对审核图施工单位读图时，应详细阅读战时和平时两套图纸（有的人防工程战时和平时设计由两家设计单位设计），特别是两个设计院衔接部位不要漏读，如人防工程的顶板。

重点关注六大冲突：（1）门的启闭不能与车位（尤其机械车位）冲突；（2）门的启闭不能与梁、柱等结构构件冲突；（3）门的启闭不能与通风管道冲突；（4）门的启闭不能与给排水管道冲突；（5）门的启闭不能与电缆桥架等冲突；（6）门的启闭不能与防护设备（人防门、阀门、滤毒罐等）相冲突。

康德·时代风云图纸（消防部分）交底纪要（第一次）一、电气方面1、在原设计车库正常照明分配电箱内主开关断路器配有远程（分励脱扣）控制装置，建议取消断路器的分励脱扣装置。

2、电气施工图：16、19、22、25、28中电井至屋顶机房采用防火金属桥架：200×100敷设，机房平面图中显示电梯、风机控制箱电源引入采用焊接钢管。

由顶层至机房相关配电箱段，是否可统一为防火金属桥架200×100敷设。

答：可统一为防火金属桥架200×100敷设至机房相关配电箱。

3、3#、4#楼1层平面图中，混流式正压送风机配电采用焊接钢管暗敷设，由于施工过程中可能出现变动更改等因素，预埋管路可能不够准确，是否可以把焊接钢管暗敷设，改为KBG管，刷防火漆明敷设。

答：可改为明装，采用SC钢管刷防火漆。

4、原设计1号楼---5号楼标准层强电弱电线槽（阻燃PVC线槽100nn×50mm）为贴梁敷设。

答：接甲方要求，现弱电线缆穿梁处，预留PVC75穿梁套管，阻燃PVC线槽100nn×50mm在楼板下10mm敷设。

5、电施图中，可视对讲分机，原设计有距地1.5米、1.3米，具体以何值为标准。

答：底边距地1.3米。

6、电施图中，消防控制中心设置在负一层，还是负二层。

请设计明确。

答：负二层。

7、消防火灾报警控制系统的负二层未设计火灾报警控制线缆水平桥架，是否需要设置该用途桥架，若需要该用途桥架，桥架的型号规格。

请设计明确。

答：未设置水平桥架，采用穿钢管预埋方式。

8、电施图中，在电井内，未设计火灾报警控制线缆和可视对讲等弱电电缆竖向桥架，请设计明确该用途线缆桥架的规格型号，以便于施工。

答：设计补充。

二、给排水方面1、地下车库图号8，3号楼筒体集水坑压力排水管道走向不明确。

答：由电梯井直接进入集水坑。

2、电梯井道水井底排管道走向是否可以采用就近排入集水坑？答：可以就近排入集水坑。

3、接甲方要求，电梯井排水原设计采用DN150的PVC管敷设，现改为DN150的焊接钢管敷设。
