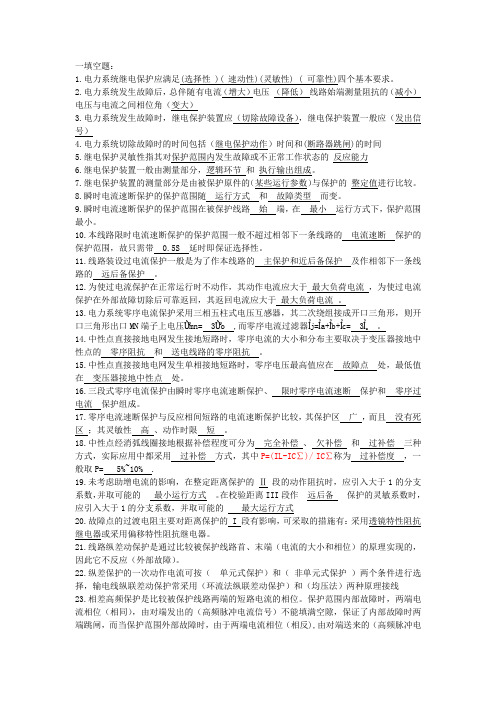

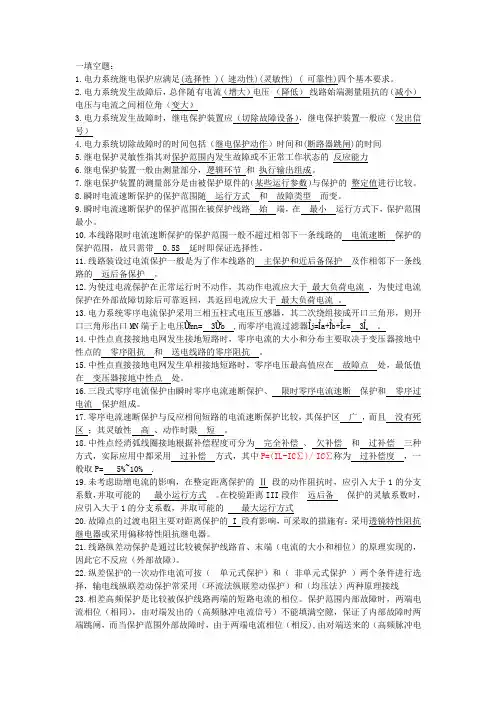

一填空题：1.电力系统继电保护应满足(选择性 )( 速动性)(灵敏性) ( 可靠性)四个基本要求。
2.电力系统发生故障后，总伴随有电流（增大）电压（降低）线路始端测量阻抗的（减小）电压与电流之间相位角（变大）3.电力系统发生故障时，继电保护装置应（切除故障设备），继电保护装置一般应（发出信号）4.电力系统切除故障时的时间包括（继电保护动作）时间和(断路器跳闸)的时间5.继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的反应能力6.继电保护装置一般由测量部分，逻辑环节和执行输出组成。
7.继电保护装置的测量部分是由被保护原件的（某些运行参数）与保护的整定值进行比较。
8.瞬时电流速断保护的保护范围随运行方式和故障类型而变。
9.瞬时电流速断保护的保护范围在被保护线路始端，在最小运行方式下，保护范围最小。
10.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的电流速断保护的保护范围，故只需带 0.5S 延时即保证选择性。
11.线路装设过电流保护一般是为了作本线路的主保护和近后备保护及作相邻下一条线路的远后备保护。
12.为使过电流保护在正常运行时不动作，其动作电流应大于最大负荷电流，为使过电流保护在外部故障切除后可靠返回，其返回电流应大于最大负荷电流。
13.电力系统零序电流保护采用三相五柱式电压互感器，其二次绕组接成开口三角形，则开。
口三角形出口MN端子上电压Ừmn= 3Ừo ,而零序电流过滤器Ỉj=Ỉa+Ỉb+Ỉc= 3Ỉo 14.中性点直接接地电网发生接地短路时，零序电流的大小和分布主要取决于变压器接地中性点的零序阻抗和送电线路的零序阻抗。
15.中性点直接接地电网发生单相接地短路时，零序电压最高值应在故障点处，最低值在变压器接地中性点处。
16.三段式零序电流保护由瞬时零序电流速断保护、限时零序电流速断保护和零序过电流保护组成。
17.零序电流速断保护与反应相间短路的电流速断保护比较，其保护区广，而且没有死区；其灵敏性高、动作时限短。
继电保护的四个要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。
对于作用于继电器跳闸的继电保护，应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。
1）选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。
2）速动性速动性是指继电保护装置应能尽快地切除故障，以减少设备及用户在大电流、低电压运行的时间，降低设备的损坏程度，提高系统并列运行的稳定性。
一般必须快速切除的故障有：(1) 使发电厂或重要用户的母线电压低于有效值(一般为0.7倍额定电压)。
(2) 大容量的发电机、变压器和电动机内部故障。
(3) 中、低压线路导线截面过小，为避免过热不允许延时切除的故障。
(4) 可能危及人身安全、对通信系统造成强烈干扰的故障。
故障切除时间包括保护装置和断路器动作时间，一般快速保护的动作时间为0.04s～0.08s，最快的可达0.01s～0.04s，一般断路器的跳闸时间为0.06s～0.15s，最快的可达0.02s～0.06s。
对于反应不正常运行情况的继电保护装置，一般不要求快速动作，而应按照选择性的条件，带延时地发出信号。
3）灵敏性灵敏性是指电气设备或线路在被保护范围内发生短路故障或不正常运行情况时，保护装置的反应能力。
能满足灵敏性要求的继电保护，在规定的范围内故障时，不论短路点的位置和短路的类型如何，以及短路点是否有过渡电阻，都能正确反应动作，即要求不但在系统最大运行方式下三相短路时能可靠动作，而且在系统最小运行方式下经过较大的过渡电阻两相或单相短路故障时也能可靠动作。
系统最大运行方式：被保护线路末端短路时，系统等效阻抗最小，通过保护装置的短路电流为最大运行方式；系统最小运行方式：在同样短路故障情况下，系统等效阻抗为最大，通过保护装置的短路电流为最小的运行方式。
2．对本元件主保护起后备作用的保护称为近后备保护。
3．在两相星形接线的中性线上接入一个继电器是为了提高保护的灵敏系数。
4.功率方向继电器用90°接线方式，若，则= Uab 。
5、为保证选择性,过电流保护的动作时限应按阶梯原则整定,越靠近电源处的保护,时限越长7、距离I段和距离II8.方向所占面积大的动作特性的阻抗继电器。
、目前在电力系统中，自动重合闸与继电保护配合的方式主要有两种：即2.简述瞬时电流速断保护的优缺点。
优点：简单可靠、动作迅速。
缺点：不能保护本线路全长，故不能单独使用，另外，保护范围随运行方式和故障类型而变化。
4.纵联保护根据通信通道的不同可分为哪几类保护？1、电力线载波纵联保护(简称高频保护)。
2、微波纵联保护(简称微波保护)。
3、光纤纵联保护(简称光纤保护)。
4、导引线纵联保护(简称导引线保护)。
3、、定时限过流保护的特点是什么?2、何谓继电保护装置的可靠性?3、什么叫重合闸后加速?4、相间方向电流保护中，功率方向继电器一般使用的内角为多少度?采用90°接线方式有什么优点?1. 电力系统运行状态：是指电力系统在不同运行条件下的系统与设备的工作状态；2. 短路故障类型：三相故障、两相故障、两相短路接地、单相接地故障 ●常见故障单相接地故障3. 负荷电流与供电电压之间的相位角就是通常所说的功率因数角，一般小于0304. 电流速断保护：优点：简单可靠、动作迅速；缺点：不可能保护线路的全长，并且保护范围直接受运行方式变化的影响。
5. 限时电流保护：增加一段带时限动作的保护，用来切除本线路速段保护范围以外的故障，同时也能作为速断保护的后备。
6. 定时限过电流保护：保护启动后出口动作时间的固定的整定时间7. 电流保护的接线方式 是指保护中的电流继电器与电流互感器之间的连接方式。
有两种：三相星型接线、两相星型接线8. 方向性电流保护的主要特点：在原有电流保护的基础上增加一个功率方向判断元件，以保证在反方向故障时把保护闭锁使其不致误动作。

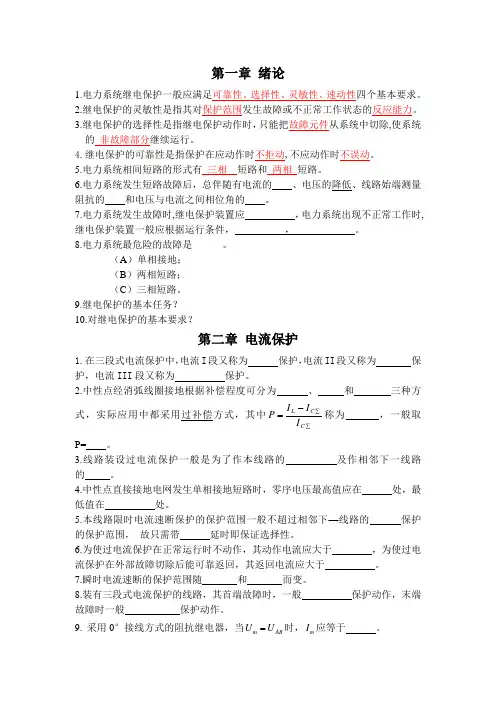

第一章 绪论1. 2.继电保护的灵敏性是指其对保护范围发生故障或不正常工作状态的反应能力。
3.继电保护的选择性是指继电保护动作时，,使系统的 非故障部分继续运行。
4.继电保护的可靠性是指保护在应动作时不拒动,不应动作时不误动。
5.电力系统相间短路的形式有 三相 短路和 两相 短路。
6.电力系统发生短路故障后，总伴随有电流的 、电压的降低、线路始端测量阻抗的 和电压与电流之间相位角的 。
7.电力系统发生故障时,继电保护装置应 ，电力系统出现不正常工作时, 继电保护装置一般应根据运行条件， ， 。
8.电力系统最危险的故障是______。
（A ）单相接地；（B ）两相短路；（C ）三相短路。
9.继电保护的基本任务？10.对继电保护的基本要求？第二章 电流保护1.在三段式电流保护中，电流I 段又称为 保护，电流II 段又称为 保护，电流III 段又称为 保护。
2.中性点经消弧线圈接地根据补偿程度可分为 、 和 三种方式，实际应用中都采用过补偿方式，其中∑∑-=C C L I I I P 称为 ，一般取P= 。
3.线路装设过电流保护一般是为了作本线路的 及作相邻下一线路的 。
4.中性点直接接地电网发生单相接地短路时，零序电压最高值应在 处，最低值在 处。
5.本线路限时电流速断保护的保护范围一般不超过相邻下—线路的 保护的保护范围， 故只需带 延时即保证选择性。
6.为使过电流保护在正常运行时不动作，其动作电流应大于 ，为使过电流保护在外部故障切除后能可靠返回，其返回电流应大于 。
7.瞬时电流速断的保护范围随 和 而变。
8.装有三段式电流保护的线路，其首端故障时，一般 保护动作，末端故障时一般 保护动作。
9. 采用0°接线方式的阻抗继电器，当m AB U U =时，m I 应等于 。
10.线路保护一般装设两套，两套保护的作用是______。
（A）主保护；（B）一套为主保护，另一套为后备保护；（C）后备保护。
、继电保护装置的作用：能反应电力系统中各电气设备发生故障或不正常工作状态，并作用于断路器跳闸或发出信号。
2、继电保护装置的基本要求：选择性、快速性、灵敏性、可靠性。
选择性：系统发生故障时，要求保护装置只将故障设备切除，保证无故障设备继续运行，从而尽量缩小停电围，保护装置这样动作就叫做有选择性。
快速性：目前，断路器的最小动作时间约为0.05～0.06秒。
110KV 的网络短路故障切除时间约为0.1～0.7秒；配电网络故障切除的最小时间还可更长一些，其主要取决于不允许长时间电压降低的用户，一般约为0.5～1.0秒。
对于远处的故障允许以较长的时间切除。
灵敏性：保护装置对它在保护围发生故障和不正常工作状态的反应能力称为保护装置的灵敏度。
可靠性：保护装置的可靠性是指在其保护围发生故障时，不因其本身的缺陷而拒绝动作，在任何不属于它动作的情况下，又不应误动作。
保护装置的选择性、快速性、灵敏性、可靠性这四大基本要相互联系而有时又相互矛盾的。
在具体考虑保护的四大基本要求时，必须从全局着眼。
一般说来，选择性是首要满足的，非选择性动作是绝对不允许的。
但是，为了保证选择性，有时可能使故障切除的时间延长从而要影响到整个系统，这时就必须保证快速性而暂时牺牲部分选择性，因为此时快速性是照顾全局的措施。
3、继电保护的基本原理继电保护装置的三大组成部分：一是测量部分、二是逻辑部分、三是执行部分。
继电保护的原理结构图如下：第一章电网相间短路的电流电压保护一、定时限过流保护的工作原理及时限特性1、继电保护装置阶梯形时限特性：各保护装置的时限大小是从用户到电源逐级增长的，越靠近电源的保护，其动作时限越长，用t1、t2、t3分别表示保护1、2、3的动作时限则有t1>t2>t3，它好比一个阶梯，故称为阶梯形时限特性。
定时限过流保护的阶梯形时限特性如下图：二、电流电压保护的常用继电器1、继电器的动作电流：使继电器刚好能够动作的最小电流叫继电器的动作电流Id.j。
继电保护技术规程、整定规程继电保护技术规程和整定规程是电力系统中非常重要的技术文件，它们详细规定了继电保护设备的选型、设计、安装、调试和运行等方面的技术要求和操作步骤。
以下是一个详细的继电保护技术规程和整定规程的介绍，供参考。
一、继电保护技术规程1.1 规程概述继电保护技术规程是指对继电保护设备的设计、制造、安装、调试、运行和维护等方面的一系列技术规定。
其主要目的是确保继电保护系统可靠、安全、经济地运行，防止电力系统发生故障时造成设备损坏和人身伤亡。
1.2 规程内容（1）总则：规定了规程的适用范围、定义、符号、单位等基本内容。
（2）继电保护设备：包括继电保护器的类型、性能、参数、选型、安装、调试和运行等方面的规定。
（3）继电保护配置：包括保护装置的配置原则、保护范围、保护级别、动作逻辑等方面的规定。
（4）继电保护装置：包括保护装置的设计、制造、试验、安装、调试和运行等方面的规定。
（5）继电保护系统：包括保护系统的组成、连接方式、功能、性能等方面的规定。
（6）继电保护人员：包括继电保护人员的培训、考核、操作、维护等方面的规定。
二、整定规程2.1 规程概述整定规程是指对继电保护装置的整定计算、整定值、整定方法、整定过程和整定验收等方面的一系列技术规定。
其主要目的是确保继电保护装置在故障时能够准确、快速地动作，从而保证电力系统的安全运行。
2.2 规程内容（1）总则：规定了规程的适用范围、定义、符号、单位等基本内容。
（2）整定计算：包括保护装置的整定计算方法、公式、参数选择等方面的规定。
（3）整定值：包括保护装置的整定值范围、整定值确定、整定值调整等方面的规定。
（4）整定方法：包括保护装置的整定方法、步骤、注意事项等方面的规定。
（5）整定过程：包括保护装置的整定过程、验收、调试、运行等方面的规定。
（6）整定验收：包括保护装置的整定验收标准、验收程序、验收方法等方面的规定。
三、实施与监督3.1 实施（1）继电保护技术规程和整定规程的实施应由具有相应资质的电力工程设计、施工、运行、维护单位负责。

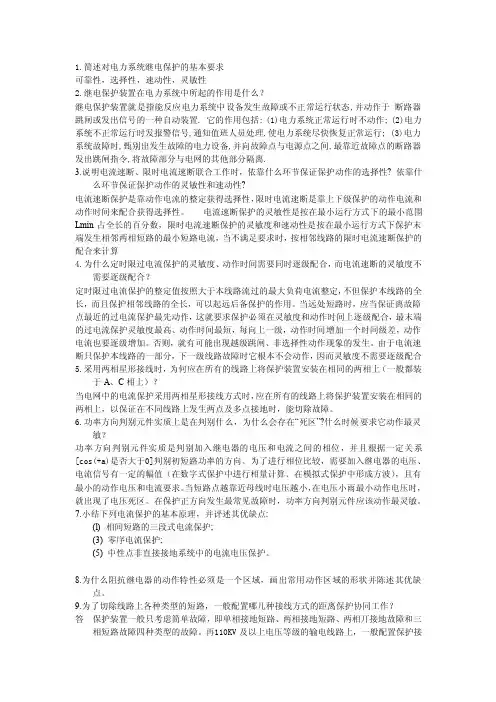

1.继电保护复习资料2.电力系统对继电保护的要求答：一、选择性选择性是指保护装置动作时仅将故障元件从电力系统中切除使停电范围尽量缩小以保证系统中的无故障部分仍能继续安全运行。
主保护能有选择性地快速切除全线故障的保护。
后备保护当故障线路的主保护或断路器拒动时用以切除故障的保护。
近后备保护作为本线路主保护的后备保护。
远后备保护作为下一条相邻线路主保护或开关拒跳后备保护。
二、速动性速动性是指尽可能快地切除故障短路时快速切除故障可以缩小故障范围减轻短路引起的破坏程度减小对用户工作的影响提高电力系统的稳定性。
三、灵敏性灵敏性是指对保护范围内发生故障或不正常运行状态的反应能力。
保护装置的灵敏性通常用灵敏系数来衡量灵敏系数越大则保护的灵敏度就越高反之就越低。
四、可靠性可靠性是指在规定的保护范围内发生了属于它应该动作的故障时它不应该拒绝动作而在其他不属于它应该动作的情况下则不应该误动作。
以上四个基本要求之间有的相辅相成有的相互制约需要针对不同的使用条件分别地进行协调。
此四个基本要求是分析研究继电保护的基础也是贯穿全课程的一个基本线索。
根据保护元件在电力系统中的地位和作用来确定具体的保护方式以满足其相应的要求3. 2.功率方向判别元件实质上是在判别什么？为什么会存在“死区”？什么时候要求它动作最灵敏？答：功率方向判别元件实质是判别加入继电器的电压和电流之间的相位Φ，并且根据一定关系[cos(Φ+a)是否大于0]判别出短路功率的方向。
为了进行相位比较，需要加入继电器的电压、电流信号有一定的幅值（在数字式保护中进行相量计算、在模拟式保护中形成方波），且有最小的动作电压和电流要求。
当短路点越靠近母线时电压越小，在电压小于最小动作电压时，就出现了电压死区。
在保护正方向发生最常见故障时，功率方向判别元件应该动作最灵敏.4. 3.简述下列电流保护的基本原理，并评述其优缺点: (l)相间短路的三段式电流保护; (2)零序电流保护; (3)中性点非直接接地系统中的电流电压保护。
继电保护的组成及要求第一篇：继电保护的组成及要求继电保护的组成及要求继电保护一般由输入部分、测量部分、逻辑判断部分和输出执行部分组成。
现场信号输入部分一般是要进行必要的前置处理，如隔离、电平转换、低通滤波等，使继电器能有效地检查各现场物理量。
测量信号要转换为逻辑信号，根据测量部分各输出量的大小、性质、逻辑状态、输出顺序等信息，按照一定的逻辑关系组合运算最后确定执行动作，由输出执行部分完成最终任务。
继电保护的基本要求应当满足选择性、速动性、灵敏性和可靠性的要求。
选择性指保护装置动作时，仅将故障器件从电力系统中当独切除，使停电的范围尽量地缩小，保证系统中无故障的部分正常运行;速动性是指保护装置应尽快切除短路故障，它的目的就是提高系统的稳定性，从而减轻故障设备和线路的损坏程度，缩小受故障所影响范围，提高自动重合闸和备用设备自动投入的效果。
灵敏性是指对于保护的范围内，发生故障或不正常运行状态的反应能力。
可靠性是指继电保护装置在保护范围内发生动作时的可靠程度。
继电保护常见的故障分析电流互感饱和故障。
电流互感器的饱和对电力系统继电保护的影响是非常之大。
随着配电系统设备终端负荷的不断增容，如果发生短路，则短路电流会很大。
如果是系统在靠近终端设备区的位置发生短路时，电流可能会达到或者接近电流互感器单次额定电流的100倍以上。
在常态短路情况下，越大电流互感器误差是随着一次短路电流倍数增大而增大，当电流速断保护使灵敏度降低时就可能阻止动作。
在线路短路时，由于电流互感器的电流出现了饱和，而再次感应的二次电流小或者接近于零，也会导致定时限过流保护装置无法展开动作。
当在配电系统的出口线过流保护拒绝动作时而导致配电所进口线保护动作了，则会使整个配电系统出现断电的状况。
开关保护设备的选择不当。
开关保护设备的选择是非常重要的一项工作，现在的多数配电都在高负荷密集的地区建立起开关站，也就是采用变电所—开关站—配电变压器的供电输电的模式。
