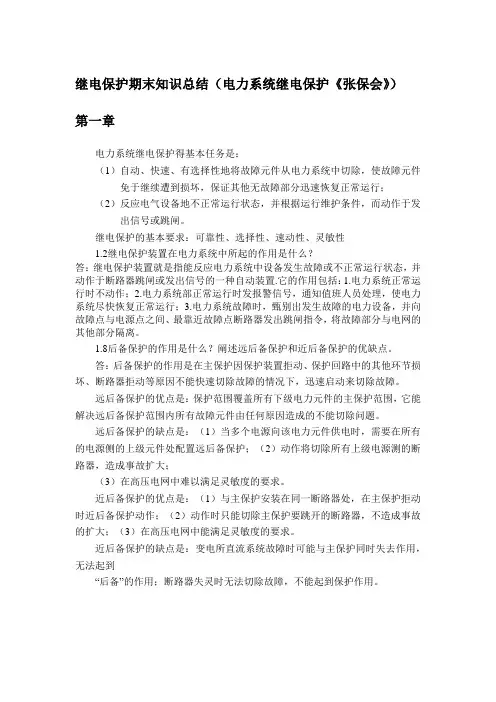

第一章
I. 电力系统的正常工作状态、不正常工作状态和故障状态（填空）
2 .一般将电能通过的设备称为电力系统的一次设备。
3. 对一次设备的运行状态进行监视、测量、控制和保护的设备，称为电力系统的二次设备。
4. 所有的等式约束条件均满足，部分的不等式约束条件不满足但又不是故障的电力系统工作
状态，称为不正常运行状态。
电力系统的所有一次设备在运行过程中由于外力、绝缘老化、过电压、误操作、设计制造缺
陷等原因会发生如短路、断线等故障。（选择）
5. 电力系统继电保护的基本任务：（1）自动、迅速、有选择性的将故障元件从电力系统中切
除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行；
（2）反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。
6. 保护类型：过电流保护、低电压保护、距离保护、电流差动保护、瓦斯保护、过热保护
7. 继电保护装置组成由测量比较元件、逻辑判断元件和执行输出元件。
8. 电流互感器TA将一次额定电流变换为二次额定电流5A或1A，测量电流二次侧绝不开路
电压互感器TV二次测绝不短路，输出100KV以下电流。
9. 电力元件配备两套保护：主保护、后备保护。
安装位置不同，选近后备/远后备
10. 继电保护基本要求：可靠性、选择性、速动性和灵敏性
II. 四个基本要求关系：四个特性即相互统一，又相互矛盾，要根据实际情况考虑。继电保
护的科学研究、设计、制造和运行的大部分工作也是围绕如何处理好这四者的辩证统一关系
进行的。相同原理的保护装置在电力系统的不同位置的元件上如何配置和配合，相同的电力
元件再电力系统不同位置安装时如何配置相应的继电保护，才能最大限度地发挥被保护电力
系统的运行效能，充分体现着继电保护工作的科学性和继电保护工程实际的技术性。
第二章
1. 无论启动和返回，继电器的动作都是明确干脆的，不可能停留在某一个中间为位置，这种
特性称为"继电特性”
2. 返回电流与启动电流的比值称为继电器的返回系数Kre=Ire/Iop过电流继电器的返回系数恒小于1
3. 在相同地点发生相同类型的短路时流过保护安装处的电流最大，对继电保护而言称为系统最大运行方式。
4. 对于反应于短路电流幅值增大而瞬时动作的电流保护，称为电流速断保护。
5. 电流速断保护的优点是简单可靠、动作迅速，因而获得广泛的应用。缺点是不可能保护线路的全长，而且保护范围直接受运行方式的影响。
6. 灵敏度最高III段，最低1段。
7. 使用1段、II段或III段组成的阶段式电流保护，其主要优点是简单、可靠
8. 电流保护的
接线方式是指保护中的电流继电器与电流互感器之间的接线方式，对相同短路
的电流保护，根据电流互感器的安装条件，目前广泛使用的是三相星形接线和两相星形接线
9. 两种接线方式的应用：P31 （选择）
10. 假定保护的正方向是母线指向线路
11. 利用判别短路功率的方向或短路后电、电压之间的相位关系，就可以判别发生故障的方
向。用以判别功率方向或测定电流、电压间相位角的元件（继电器）称为功率方向元件（功
率方向继电器）
12. 继电保护中功率方向元件的基本要求：（1）应具有明确的方向性，即在正方向发生各种
故障（包括故障点有过渡电阻情况）时能可靠动作，而在反方向故障时可靠不动作
（2）正方向故障时有足够的灵敏度。
13.90°用的多。工程上少用0°线。
14.90线的主要优点：第一，对各种两相短路都没有死区，因为继电器加入的是非故障的相间电压，其值很高；第二，选择继电器的内角a =90 ° - k后，对线路上发生的各种故障，都能保证动作的方向性。
15. 死区：短路电流流过互感器,经接地点流入大地，并不经过断路器，保护动作跳开断路器，但不能切除故障点。这就是保护死区。（功率元件不动作）
16. 助增电流Kb >1,外汲电流Kb v 1.无助增外汲Kb=1.（助增：分支电源使故障电路电流增大的现象。外汲：故障线路中电流的现象）
17. 当中性点直接接地系统（又称大接地电流系统）中发生接地短路时，将出现很大的零序电压和电流，利用零序电压、电流来构成接地短路保护，具有显著的优点，被广泛应用在110KV及以上电压等级的电网中。
18. 零序电流的分布，主要决定于输电线路的零序阻抗和中性点接地变压器的零序阻抗，而与电源的数目无关。
19. 零序功率方向实际上都是由线路流向母线。
20. 零序电流保护优点、缺点P50
21. 在中性点非直接接地系统（又称小接地地电流系统）中发生单相接地时，在一般情况下
都允许继续运行1-2小时。
22. 假设A相发生单相接地，在接地点处A相对接地电压为零，对地电容被短接，电容电流
为零，而其他两相的对地电压升高/ 3倍，对地电容电流也应增大/ 3倍
23. 非故障线路特点：非故障线路中的零序电流为线路1本身的电容电流，电容性无功功率的方向为由母线流向线路。
24. 故障线路特点：故障线路中的零序电流，其数值等于全系统非故障元件对地电容电流之总和（但不包括故障线路本身），其电容性无功功率的方向为由线路流向母线，恰好与非故障线路相反。
25. 装设消弧线圈3-6KV电网为30A,10KV 电网为20A,22-66KV 电网为10A.
26. 消弧线圈有：完全补偿、欠补偿及过补偿工程上最多采用过补偿
27. 计算题P58 2.7
第三章
1. 距离保护是利用短路发生时电压、电流同时变化的特征，测量电压与电流的比值，该比值反应故障点到保护安装处的距离，如果短路点距离小于整定值则动作的保护。
