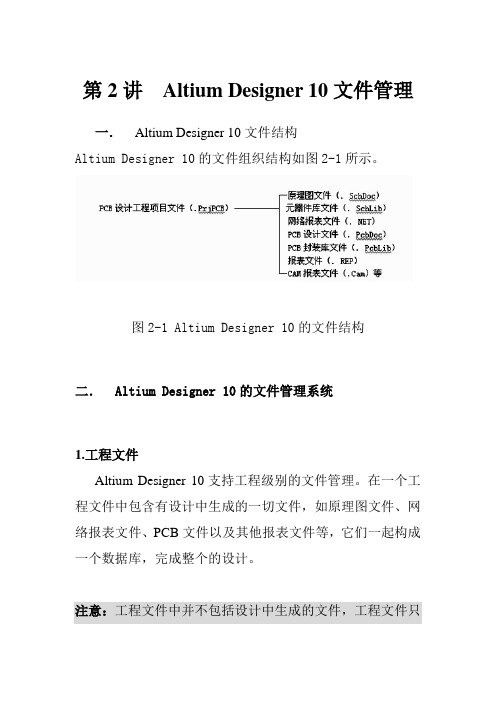

第2讲Altium Designer 10文件管理
一．Altium Designer 10文件结构
Altium Designer 10的文件组织结构如图2-1所示。
图2-1 Altium Designer 10的文件结构
二． Altium Designer 10的文件管理系统
1.工程文件
Altium Designer 10支持工程级别的文件管理。
在一个工程文件中包含有设计中生成的一切文件，如原理图文件、网络报表文件、PCB文件以及其他报表文件等，它们一起构成一个数据库，完成整个的设计。
注意：工程文件中并不包括设计中生成的文件，工程文件只
起到管理的作用。
如果要对整个设计工程进行复制、移动等操作时，需要对所有设计时生成的文件都进行操作。
如果只复制工程将不能完成所有文件的复制，在工程中列出的文件将是空的。
2.自由文档
不从工程中新建，而直接从“文件”“新建”菜单中建立的文件称为自由文档，如图2-3所示。
3. 文件保存
三． Altium Designer 10的原理图和PCB设计系统
Altium Designer 10作为一套电路设计软件，主要包含四个组成部分：原理图设计系统、PCB设计系统、电路仿真系统、可编程程序设计系统。
实验三元器件库的建立和管理一、实验目的(1)进一步熟悉Altium Designer 09软件的操作。
(2)掌握元器件库的调用和元件库编辑管理器的工作面板的使用。
(3)学会原理图元件库的建立。
(4)掌握简单元器件和复杂元器件的绘制。
(5)掌握元件封装库的创建和调用。
二、实验原理1、元器件库的调用执行菜单命令“File\New\Schematic Library”，系统在项目管理器面板中自动创建一个名为“Schlib1.SchLib”的元件库，并显示原理图库文件编辑窗口和SCH Library工作面板。
建立了新原理图库元件项目后执行“File\Save as”命令，选择合适的路径保存项目。
2、建立原理图元件库(1)绘制元件的步骤：(以绘制LM348N为例)(a) 单击SCH Library 标签，打开原理图元件编辑器，可以看到在Components栏中系统已经建立了一个名为“Component-1”的元件。
选中Component-1元件，执行“Tools\Rename Component”命令，在打开的New Component Name对话框中修改自己需要建立的元件名，比如“LM348N”。
(b) 执行命令“Tools\Document Options”，在弹出的Library Editor Workspace 对话框中修改元件编辑环境参数，主要修改Snap的参数，也可在绘制时按G在1、5、10三种栅格中进行切换。
(c) 定位坐标原点。
如果编辑区的坐标不在原点，执行命令“Edit\Jump\ Origin”，将光标重新定位到原点。
(d) 绘制运算放大器符号。
执行“Place\Polygon”命令，或选择工具栏中的按钮，绘制一个三角形，三角形顶点坐标分别为(0，-10)、(30，-30)和(0，-50)(e) 双击绘制好的三角形，在弹出的Polygon对话框中修改三角形的参数。
(f) 绘制元件管脚。
《电子线路CAD》课程标准课程代码：B07024305 课程类别：必修课授课系（部）：自动化工程系学分学时：62一、课程定位本课程是高等职业教育技术院校电子信息技术，通信工程等相关专业的必修课程，是为培养学生的基础理论知识和基本技能训练而设置的。
通过本课程的学习与实践，使学生掌握原理图及印刷电路板图的编辑、输出、网表生成、检查、分析，打印及建立新原理图、印刷电路板图库等。
通过设计实验学生可以独立实现手动和自动布线印刷电路板的设计，为今后在工作中的实际应用打下较为坚实的基础。
《电子线路CAD》是一门实践性要求很高的课程，学生需要通过实验和设计环节巩固所学知识，进而综合运用所学知识针对不同的用户需求设计开发，实践是非常重要的教学环节。
鉴于目前的设备及我国CAD软件的流通性，本课程以PROTELDXP软件为主体,介绍其基础知识、设计流程及设计方法等问题。
学完本课程应使学生掌握原理图及印刷电路板图的编辑、输出、网表生成、检查、分析及建立新原理图、印刷电路板图库等。
通过设计实验学生可以独立实现自动布线印刷电路板的设计，为今后在工作中的实际应用打下较为坚实的基础。
本课程是后续课程《电子装配及工艺》和《电子系统设计》的基础，是为后续的课程设计和毕业设计服务。
二、课程目标本课程定位于电子与信息技术专业的专业基础课程，开设于职高第三学期，教学对象是已完成《电工技术与技能》和《模拟电子技术》等专业基础课程学习的学生。
通过本课程的学习，可继续学习后续课程包括“单片机应用技术”及其它电类专业的专项能力训练课程。
1.知识目标掌握计算机WindowsXP系统操作的基本知识。
掌握基本电子技术、电路设计及印刷电路板的基本知识。
掌握基本原理图、PCB图的生成及绘制的基本方法和知识。
掌握基本原理图库、PCB库的生成及绘制的基本方法和知识。
掌握图形的输出及相关设备的使用方法和知识。
2.能力目标具有基本的操作系统使用能力。
具有基本原理图、PCB图的生成及绘制的能力。
图纸、技术文件管理制度第一篇：图纸、技术文件管理制度图纸、技术文件管理制度2009-04-07 19:44目的和适用范围为规范管理公司的产品图样和技术文件，本制度规定了公司设计的产品图样、技术文件及外来图纸的存档、保管、复制、发放、更改、使用及回收处理。
本制度适用于对公司所有产品图样、技术文件的管理。
职责技术部是产品图样、技术文件的归口管理部门，负责产品图样和技术文件的编制、保管、发放、复制、更改、回收及归档管理。
工作程序3.1.图样和技术文件的编制、发放和管理3.1.1.设计人员按设计程序完成对产品图样和技术文件的设计编制，经过审核批准后，交资料管理员进行统一管理，需下发的图纸、技术文件由资料管理员发放，并做好发放记录。
发放的图纸应加盖项目负责人及日期章。
3.1.2.外来图纸、技术文件经技术负责人审查后，由资料管理员进行统一管理，需下发的由资料管理员发放，并做好发放记录。
发放的图纸应加盖项目负责人及日期章。
3.1.3.生产用图、技术文件如有丢失，应追究其遗失者责任，并按规定办理审批手续审批后，方可补图或补发技术文件。
3.1.4.生产用图、技术文件在产品出公司后由资料管理员如数收回，分类存放，待下次继续使用。
3.2.图样的归档3.2.1.产品图样底图、归档复印图及外单位提供的副底图均应在资料室统一归档管理。
3.2.2.底图归档应符合下列要求：a)清晰、无破损、污迹和皱褶；b)标题栏填写完整，签署齐全；c)设计文件齐全；d)图样按产品、部件明细表或目录成套归档。
3.2.3.底图归档时间为设计任务完成，复印生产图下发，归档复印图装订完结后进行。
底图归档同时应将装订成册的复印图交资料管理员保管。
3.2.4底图归档时应确保无重复图号出现，当资料管理员发现有此情况时，有责任提醒设计人员确认，修改图号。
3.2.5.底图归档应予登记，建立台帐，并确保帐、图一致。
3.2.6.底图应按产品、款号分类保管。
3.2.7.在存放底图档案袋上应有款号，以便查找。
原理图元件库1.在查找元件时，为了增加找到原理图元件的机会，在输⼊的元件名称中，最好使⽤通配符 * 。
2.在字符串查找过程中，系统要寻找所有第⼀个字母为A的字符串的元件，应该输⼊ A* 。
3.在查找元件时，可执⾏菜单命令⼯具/查找元件或点击元件库⽂件⾯板上的【查找】按钮。
4.新建原理图元件必须在原理图库⽂件编辑器中进⾏。
5.制作⼀个原理图元器件⾸先要创建元件库。
6.在原理图库⽂件编辑环境下，“SCH Library”⾯板的功能是浏览元件库的元件。
7.在⾃⼰建的原理图元件库⽂件中，要绘制⼀个新的元件符号，应执⾏Tools/New Component（⼯具/新元件）菜单命令或单击“SCH Library”⾯板上的 Add（追加）按钮。
8.启动元件库编辑器有两种⽅法，⼀种⽅法是打开已有元件库，另⼀种⽅法是创建⼀个新的元件库。
9.原理图元件库编辑器⼯作区的中⼼有⼀个⼗字坐标轴，将⼯作区划分为4个象限，⼀般在第四象限绘制原理图元件。
10.原理图元件库编辑器⼯作区的中⼼位置坐标为（0，0）。
11.通过原理图元件库编辑器的制作⼯具来绘制和修改⼀个元件图形。
12.在原理图元件编辑环境中，“SCH Library”⾯板上包括“元件”区、“别名”区、“引脚”区和“模型”区。
13.“Libraries（库⽂件）”⾯板上提供了元件库（Libraries）、查找（Search）和放置(Place) 三个⼯具按钮。
14.原理图元件库编辑管理器中除了主⼯具栏，还提供了绘制图形⼯具栏和 IEEE ⼯具栏。
15.元件库编辑器⾥可以产⽣元件报表、元件库报表和元件规则检查表。
16.在绘制直线时，可利⽤空格键切换直线的转⾓。
17.在绘制椭圆弧时第⼀次单击⿏标左键确定的是椭圆弧的圆⼼位置。
18.原理图元件由两部分组成：外形和引脚。
19.制作元器件时，为了画图形实体的外形，捕获⽹格的值可以按照需要改动，但是在放置引脚之前，⼀定要改回 10 。
