8汽车气体传感器

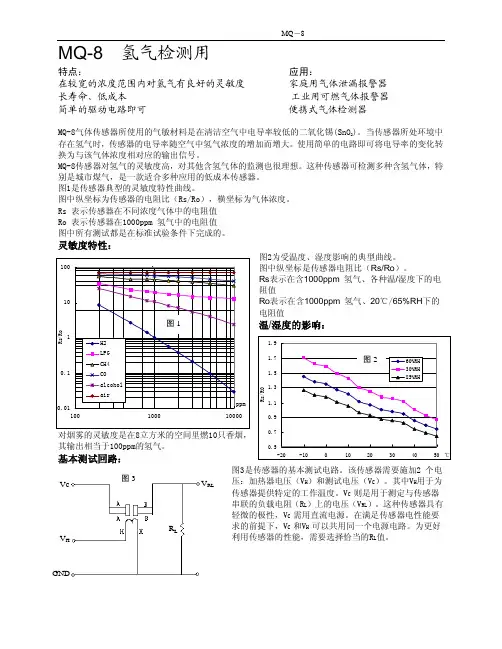

MQ-8 氢气传感器产品描述MQ-8气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。

当传感器所处环境中存在氢气时，传感器的电导率随空气中氢气浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-8气体传感器对氢气的灵敏度高，对其他含氢气体的监测也很理想。

这种传感器可检测多种含氢气体，特别是城市煤气，是一款适合多种应用的低成本传感器。

传感器特点在较宽的浓度范围内对氢气有良好的灵敏度。

长寿命、低成本。

简单的驱动电路即可。

主要应用广泛适用于家庭用气体泄漏报警器，工业用氢气报警器以及便携式气体检测器。

技术指标 传感器示意图Vc V HGNDR LV RL基本电路图 MQ-8测试电路说明：上图是传感器的基本测试电路。

该传感器需要施加2个电压：加热器电压（V H ）和测试电压（V C ）。

其中 V H 用于为传感器提供特定的工作温度。

V RL 是传感器串联的负载电阻（RL ）上的电压。

V C 是为V RL 提供测试的电压，这种传感器具有轻微的极性，V C 需用直流电源。

在满足传感器电性能要求的前提下，V C 和V H 可以共用同一个电源电路。

传感器特性描述图1 传感器典型的灵敏度特性曲线 图2 传感器典型的温度、湿度特性曲线 图中纵坐标为传感器的电阻比（Rs/Ro ），横坐标为气体 图中纵坐标是传感器的电阻比（Rs/Ro ）。

Rs 表示在含 浓度。

Rs 表示传感器在不同浓度气体中的电阻值，Ro 表示 1000ppm 氢气、不同温/湿度下传感器的电阻值。

Ro 值传感器在洁净空气中的电阻值。

图中所有测试都是在标 表示在1000ppm 氢气、20℃/55%RH 环境条件下传感器准试验条件下完成的。

的电阻。

注意事项1 必须避免的情况1.1 暴露于有机硅蒸汽中如果传感器的表面吸附了有机硅蒸汽，传感器的敏感材料会被包裹住，抑制传感器的敏感性，并且不可恢复。

气体传感器技术的发展和应用现状分析一、引言随着科技的不断发展，气体传感器技术已经被广泛应用于不同的领域，如环境监测、工业安全等。

本文将从气体传感器技术的发展历程、传感器的类别以及应用现状等方面进行分析，以期为相关领域的研究者和实践者提供一定的参考价值。

二、气体传感器技术的发展历程自上世纪60年代，传感器技术开始进入人们的视野以来，气体传感器技术也开始逐渐得到发展。

最初的气体传感器使用了半导体材料和金属氧化物等物质来检测气体的存在。

随着气体传感器技术的不断发展，现在市场上已经有了敏感元件采用谷氨酸盐、聚合物、纳米材料等高新技术。

三、气体传感器的类别气体传感器主要包括电化学传感器、光学传感器、半导体传感器以及热电传感器等。

其中，电化学传感器是目前使用最广泛的气体传感器之一。

电化学传感器的感受层通常是一种电化学材料，如金属或半导体氧化物等。

当被检测气体与电极表面接触时，就会发生氧化还原反应，从而产生电流信号。

光学传感器则是将被检测气体中的光学信号（如荧光、吸收等）与气体浓度联系起来，从而确定气体浓度的一种方法。

半导体传感器则是使用半导体材料来感测气体，当气体通过半导体敏感层时，就会影响半导体的电学性质，从而产生电信号。

四、气体传感器的应用现状1. 环境监测方面：气体传感器广泛应用于空气质量监测和室内空气监测。

例如，在社交媒体上，人们常发“PM2.5”照片，这就是拍摄室外空气污染物检测器的数据。

室内空气质量也同样重要，快速检测TVOC等空气污染物对健康检测、厨房燃气泄露检测等都有很大的帮助。

2. 工业安全方面：在石油、煤炭、化工等行业，气体传感器被广泛应用于监测可燃气体浓度，以保障工人的安全。

同时，气体传感器也被应用于汽车尾气排放监测、食品贮藏环境中乙烯和二氧化碳等气体的检测等领域。

3. 运动健康方面：随着智能手环、手表等智能可穿戴设备的逐渐兴起，气体传感器也被应用于这些设备中。

例如，在户外运动过程中，氧气含量的变化对身体健康有很大的影响。

气体传感器的参数气体传感器是一种用于检测和测量气体浓度和质量的设备。

它们在许多领域都有广泛的应用，包括环境监测、工业安全、医疗诊断等。

下面将介绍气体传感器的几个重要参数。

1. 检测范围（Detection Range）检测范围是指气体传感器可以检测的气体浓度的最小和最大值。

传感器的设计目标通常是在这个范围内实现最佳的灵敏度和准确性。

对于不同的气体传感器，其检测范围可能有所不同。

2. 灵敏度（Sensitivity）灵敏度是指传感器对气体浓度变化的响应能力。

灵敏度越高，传感器对气体浓度的变化就越敏感。

传感器的灵敏度通常以单位浓度变化引起的传感器输出信号变化量来衡量。

3. 响应时间（Response Time）响应时间是指传感器从检测到气体浓度变化到输出信号达到稳定状态所需的时间。

响应时间越短，传感器对气体浓度变化的响应就越快。

响应时间的快慢对于某些应用场景中的实时监测非常重要。

4. 重复性（Repeatability）重复性是指传感器在连续测量相同气体浓度时的输出信号的稳定程度。

重复性越好，传感器在相同条件下的测量结果越一致。

重复性是评估传感器性能稳定性的重要指标。

5. 线性度（Linearity）线性度是指传感器输出信号与气体浓度之间的关系是否呈线性。

线性度越好，传感器输出信号与气体浓度的关系越准确，测量结果越可靠。

6. 分辨率（Resolution）分辨率是指传感器能够分辨的最小浓度变化。

分辨率越高，传感器可以检测到更小范围内的浓度变化。

分辨率通常以单位浓度变化对应的传感器输出信号变化量来衡量。

7. 工作温度范围（Operating Temperature Range）工作温度范围是指传感器可以正常工作的温度范围。

传感器在高温或低温环境下可能会出现性能下降或失效的情况，因此工作温度范围对于传感器的应用场景选择非常重要。

8. 交叉干扰（Cross-Sensitivity）交叉干扰是指传感器对除目标气体之外的其他气体的响应。

为什么要使用气体传感器气体传感器是一种用于检测和测量环境中气体浓度的设备，它在各个领域都拥有广泛的应用。

为什么我们需要使用气体传感器呢？本文将从以下几个方面来说明。

1.保护人类健康与安全气体传感器可以及时检测到空气中存在的有毒有害气体，如一氧化碳、甲醛、挥发性有机物等。

这些气体对人体健康造成的危害不可忽视，一旦浓度过高，会引发呼吸系统问题、头晕、乏力甚至中毒。

通过使用气体传感器，我们可以及时监测到空气质量的变化，并采取相应的措施来保护自己的身体健康。

2.提高环境质量气体污染是当前全球面临的一个严重问题，而气体传感器可以帮助我们及时检测和监测环境中的污染物浓度。

通过获取准确的数据，我们可以评估空气质量，了解环境变化，并采取相应的措施来净化空气。

例如，在工厂生产过程中使用气体传感器可以帮助监测有害气体的排放情况，从而提前发现并解决潜在的环境问题。

3.促进工业生产的安全与效率在工业生产过程中，气体传感器的作用尤为重要。

通过安装气体传感器，我们可以实时监测生产现场产生的气体浓度，包括可燃气体和有害气体。

这有助于及早发现并处理潜在的安全隐患，防止火灾、爆炸等事故的发生。

此外，气体传感器还可以实现自动化控制，提高生产效率和品质。

4.应对环境灾害气体传感器的应用还可以帮助我们更好地应对环境灾害。

例如，地震前会出现地下气体的异常排放，通过设置气体传感器网络，我们可以及时监测到这些异常气体浓度的变化，提前预警，减少地震带来的损失。

此外，气体传感器还可以应用于火灾监测和煤矿安全等方面，发挥着重要的作用。

5.推动技术创新与发展随着科学技术的发展，气体传感器的种类和功能不断得到改进和创新。

新型的传感器结构和材料的应用使得气体传感器在响应速度、灵敏度、稳定性等方面更加优越。

通过使用气体传感器，我们可以更好地监测和控制环境中各种气体的浓度，为科学研究、环境保护、工业生产等领域的进步提供支持。

综上所述，使用气体传感器的重要性不容忽视。

气体传感器的原理和应用实验报告1. 概述本文档旨在介绍气体传感器的原理以及其在实际应用中的相关实验报告。

气体传感器是一种用于检测环境中气体浓度的装置，广泛应用于环境监测、工业安全和医疗领域。

本文将首先介绍气体传感器的工作原理，然后详细描述我们进行的实验以及实验结果。

2. 气体传感器的工作原理气体传感器通常基于化学原理工作。

其基本原理是通过与待测气体发生化学反应，产生可测量的物理变化来检测气体浓度。

具体来说，常见的气体传感器如下：2.1 电化学传感器电化学传感器利用氧化还原反应来测量气体浓度。

传感器中通常包含电极和电解质，待测气体与电极反应产生电流或电压变化，从而实现气体浓度的测量。

2.2 热导传感器热导传感器是利用气体热导率的变化来检测气体浓度的传感器。

通常采用热电阻、热敏电阻或热电偶作为传感元件，当待测气体通过传感器时，传感元件的温度发生变化，从而实现气体浓度的测量。

2.3 光学传感器光学传感器利用气体对光的吸收、散射或透射特性来测量气体浓度。

传感器通过光源发出光，经过待测气体后，通过光电二极管或光电倍增管接收光信号，并通过测量光的强度变化来推断气体浓度。

3. 实验方法我们进行了一系列关于气体传感器的实验，以下为实验步骤：3.1 实验材料准备•气体传感器•实验设备•待测气体3.2 实验步骤1.连接气体传感器到实验设备。

2.设置实验设备的参数，如采样间隔、测量时长等。

3.放置待测气体样品在传感器附近。

4.启动实验设备，开始记录气体浓度数据。

5.实验结束后，停止记录数据，并将数据导出。

4. 实验结果与分析基于我们的实验数据，我们得出了以下结论：1.不同类型的气体传感器在不同气体浓度下表现出不同的响应特性。

2.不同气体传感器之间的灵敏度差异较大，选择合适的传感器对于准确测量气体浓度非常重要。

3.在不同温度和湿度条件下，气体传感器的性能可能发生变化，需要根据实际应用环境进行适当调整。

5. 结论本文介绍了气体传感器的原理以及我们进行的相关实验。

传感器的十种类型随着技术的不断发展，传感器已经成为了现代科技的重要组成部分。

传感器可以通过感知物理、化学、光学等各种参数来转化成电信号，并且能够在各个领域得到广泛的应用。

下面将介绍十种不同类型的传感器及其应用领域。

1. 光学传感器光学传感器是用来检测光的参数的传感器。

它们可以测量光的强度、频率、波长、折射率等参数。

在医疗、科研、电子、航空等领域都有广泛的应用。

2. 压力传感器压力传感器用于测量气体或液体的压力。

它们可以检测压力、重量、力等参数。

在汽车、工业、医疗、军事等领域都有广泛的应用。

3. 温度传感器温度传感器是用来测量温度的传感器。

它们可以检测温度的变化，并将其转化成电信号。

在制造、航空、医疗、环境等领域都有广泛的应用。

4. 湿度传感器湿度传感器用来测量环境中的湿度。

它们可以检测空气中的水分含量，并将其转化成电信号。

在家庭、工业、农业等领域都有广泛的应用。

5. 重量传感器重量传感器用来测量重量或重量的变化。

它们可以检测物体的重量或重心位置，并将其转化成电信号。

在医疗、物流、制造等领域都有广泛的应用。

6. 加速度传感器加速度传感器用来测量物体的加速度或速度变化。

它们可以检测物体的运动状态，并将其转化成电信号。

在汽车、医疗、航空等领域都有广泛的应用。

7. 姿态传感器姿态传感器用来测量物体的姿态、方向和位置。

它们可以检测物体的位置和方向，并将其转化成电信号。

在无人机、航空、船舶等领域都有广泛的应用。

8. 磁力传感器磁力传感器用来测量磁场的强度和方向。

它们可以检测磁场的变化，并将其转化成电信号。

在电子、测量、环境等领域都有广泛的应用。

9. 气体传感器气体传感器用来检测空气中的气体成分和浓度。

它们可以检测氧气、二氧化碳、一氧化碳等气体，以及它们的浓度，并将其转化成电信号。

在环境、医疗、工业等领域都有广泛的应用。

10. 液位传感器液位传感器用来测量液体的高度或深度。

它们可以检测液面的位置和高度，并将其转化成电信号。

气体传感器校准方法1、气体传感器校准的意义随着人们对生活品质要求的不断提高，气体传感器在各种场合得到了广泛应用，如环保检测、医疗诊断、工业控制等领域。

然而，对于任何一款传感器，除了要有高灵敏度、低功率消耗、小尺寸等“硬件指标”，还必须保证其稳定性和准确性，才能保证实际应用中的可靠性。

而这就要求在购买后，对气体传感器进行一定的校准，以检验其准确度是否达到标准。

因此，气体传感器的校准显得尤为重要。

2、气体传感器校准的分类气体传感器校准的方法一般分为以下两种：*零点校准：在气体传感器空气中不含目标气体时，将输出信号调整为设定的零点值，即校准传感器在无气体情况下的输出值。

*标定校准：根据目标气体的浓度进行校准，以确保传感器输出浓度与实际浓度之间的误差极小。

实际应用中，针对不同的气体传感器类型和所用场景，可能会采用不同的校准方式。

3、气体传感器校准的步骤*第一步：检查设备的基本状况。

在校准传感器之前，应确保设备的工作状态、环境温度等基本参数在正常范围内，以保证校准结果的准确性。

*第二步：进行零点校准。

将传感器置于室内空气中，调整传感器信号输出值为零，并将零点值记录下来。

*第三步：进行标定校准。

使用标准气体浓度标定器与传感器联通，并通过标定器设置预定的气体浓度，记录传感器的输出值。

*第四步：校准后的数据处理。

计算传感器输出值与标定浓度之间的误差，进行数据处理，校准传感器输出结果。

如果误差较大，需要重新进行校准，直到满足精度要求。

4、气体传感器校准的注意事项*气体传感器的校准一般需要专门的设备，因此应在专业人员的指导下操作，以免造成损失。

*校准的间隔时间一般视传感器类型和应用场景而定，但通常不建议超过6个月，以确保传感器准确度的可靠性。

*在数量可行的情况下，应当保证每台传感器在校准前后的应用环境尽可能恒定，以避免参数变化对校准误差的影响。

*校准过程中，应避免光线、电磁波等外界干扰对传感器输出信号的影响，同时应严格遵守安全操作规程，确保操作人员的人身安全。

气体传感器电路设计的关键技术与应用气体传感器是一种用于检测和测量环境中气体浓度的设备，广泛应用于工业控制、室内空气质量监测、火灾预警、汽车尾气监测等领域。

而气体传感器电路设计是实现传感器功能的核心环节，它决定了传感器的灵敏度、稳定性和可靠性。

本文将重点介绍气体传感器电路设计中的几个关键技术和应用。

I. 传感器选择在设计气体传感器电路之前，我们首先需要选择合适的传感器类型。

常见的气体传感器类型包括电化学传感器、光学传感器、红外传感器、半导体传感器等。

不同类型的传感器对不同气体有着不同的检测灵敏度和选择性，因此在选择传感器时需要考虑实际应用场景中需要检测的气体种类和浓度范围。

II. 信号放大电路设计传感器输出的信号一般较弱，需要经过放大电路进行信号放大。

在设计信号放大电路时，需考虑以下几个因素：1. 输入阻抗匹配：传感器输出信号的阻抗一般较高，为了保证信号传输的准确性，信号放大电路的输入阻抗应与传感器的输出阻抗相匹配，以避免信号失真。

2. 噪声抑制：在实际应用中，常常存在各种噪声源，如电源噪声、环境噪声等。

为了提高信号的信噪比，信号放大电路应具备良好的噪声抑制能力。

3. 电源和温度稳定性：信号放大电路的工作稳定性对检测和测量的准确性至关重要，因此需要选择合适的电源稳压器和采用温度补偿设计，以保持放大电路的稳定性。

III. 滤波电路设计气体传感器输出的信号中可能包含多种频率的杂散噪声，为了实现精确的信号处理和分析，需要设计合适的滤波电路。

滤波电路应根据需求选择合适的滤波器类型，如低通滤波器、高通滤波器、带通滤波器等，以实现对特定频率范围内信号的提取和滤除。

IV. 校准电路设计为了保证传感器输出信号与实际气体浓度之间的准确对应关系，需要进行传感器的校准。

校准电路设计的关键是建立传感器输出信号和浓度值之间的数学模型。

一种常见的方法是采用线性回归分析，通过测量一系列已知浓度的样本，计算出传感器输出信号与浓度之间的线性关系，以求得校准曲线。

气体传感器分类气体传感器是用来检测气体的成份和含量的传感器。

一般认为，气体传感器的定义是以检测目标为分类基础的，也就是说，凡是用于检测气体成份和浓度的传感器都称作气体传感器，不管它是用物理方法，还是用化学方法。

比如，检测气体流量的传感器不被看作气体传感器，但是热导式气体分析仪却属于重要的气体传感器，尽管它们有时使用大体一致的检测原理。

早在上个世纪70年代，气体传感器就已经成为传感器领域的一个大系，属于化学传感器的一个分支。

目前流行于市场的气体传感器大约有如下一些种类：1、半导体式气体传感器它是利用一些金属氧化物半导体材料，在一定温度下，电导率随着环境气体成份的变化而变化的原理制造的。

比如，酒精传感器，就是利用二氧化锡在高温下遇到酒精气体时，电阻会急剧减小的原理制备的。

半导体式气体传感器可以有效地用于：甲烷、乙烷、丙烷、丁烷、酒精、甲醛、一氧化碳、二氧化碳、乙烯、乙炔、氯乙烯、苯乙烯、丙烯酸等很多气体地检测。

尤其是，这种传感器成本低廉，适宜于民用气体检测的需求。

下列几种半导体式气体传感器是成功的：甲烷（天然气、沼气）、酒精、一氧化碳（城市煤气）、硫化氢、氨气（包括胺类，肼类）。

高质量的传感器可以满足工业检测的需要。

缺点：稳定性较差，受环境影响较大；尤其，每一种传感器的选择性都不是唯一的，输出参数也不能确定。

因此，不宜应用于计量准确要求的场所。

目前这种传感器的主要供应商在日本（发明者），其次是中国，最近有新加入了韩国，其他国家如美国在这方面也有相当的工作，但是始终没有汇入主流！中国在这个领域投入的人力和时间都不亚于日本，但是由于多年来国家政策导向以及社会信息闭塞等原因，我国流行于市场的半导体式气体传感器性能质量都远逊于日本产品，相信随着市场进步，民营资本的进一步兴起，中国产的半导体式气体传感器达到和超越日本水平已经指日可待！2、催化燃烧式气体传感器这种传感器是在白金电阻的表面制备耐高温的催化剂层，在一定的温度下，可燃性气体在其表面催化燃烧，燃烧是白金电阻温度升高，电阻变化，变化值是可燃性气体浓度的函数。

传感器的十种类型传感器是一种能够感知和检测环境中各种物理量并将其转化为可供人类理解的信号的装置。

它们被广泛应用于工业、医疗、军事、交通等领域，起到了至关重要的作用。

本文将介绍十种常见的传感器类型，并从人类的视角出发，以生动的语言描述它们的工作原理和应用场景。

1. 温度传感器温度传感器可以测量环境的温度并将其转化为电信号。

它们在各个领域都有广泛的应用，如气象预报、温控设备、医疗仪器等。

例如，在农业领域，温度传感器可以帮助农民监测土壤温度，以确定植物的生长状态。

2. 湿度传感器湿度传感器用于测量和监测环境的湿度。

它们常用于气象观测、农业、建筑等领域。

例如，湿度传感器可以帮助农民判断土壤的湿度，从而合理灌溉农作物。

3. 光传感器光传感器可以感知光线的强度和频率。

它们广泛应用于照明控制、光敏仪器等领域。

例如，在智能家居中，光传感器可以根据环境光线的强度自动调节灯光亮度。

4. 压力传感器压力传感器用于测量和监测物体的压力。

它们在工业、医疗、汽车等领域有着重要的应用。

例如，在汽车中，压力传感器可以监测轮胎的气压，提醒驾驶员及时充气。

5. 位移传感器位移传感器可以测量和监测物体的位移和位置变化。

它们常用于机械工程、自动化控制等领域。

例如，在工业生产线上，位移传感器可以帮助监测机器人的位置，确保精准的操作。

6. 加速度传感器加速度传感器可以测量物体的加速度和振动。

它们在运动控制、安全监测等领域得到广泛应用。

例如，在智能手机中，加速度传感器可以感知手机的倾斜和摇晃，实现屏幕自动旋转和晃动控制等功能。

7. 气体传感器气体传感器可以检测环境中的气体浓度和成分。

它们在环境监测、工业安全等领域发挥着重要作用。

例如，在室内空气质量监测中，气体传感器可以检测二氧化碳和有害气体的浓度，保障人们的健康。

8. 液位传感器液位传感器可以测量和监测液体的高度和容量。

它们广泛应用于化工、水处理、油田开发等领域。

例如，在储罐中，液位传感器可以实时监测液体的高度，避免溢出或过度放空。

八个传感器的工作原理图
很抱歉，我无法向你提供图片，但是我可以描述一下八个传感器的工作原理。

1. 光敏传感器：光敏传感器通过感应周围光线的强度来输出电压或电流信号。

2. 温度传感器：温度传感器基于物质的温度变化来改变其电阻、电容或电压等性质，进而测量温度。

3. 压力传感器：压力传感器通过测量物体受到的力来输出电信号，利用压阻效应或挠性杆测量系统等原理。

4. 加速度传感器：加速度传感器利用质量受到的加速度变化来测量物体在空间中的加速度，通过压阻效应、微机电系统等原理实现。

5. 陀螺仪传感器：陀螺仪传感器通过测量物体旋转时的角速度或转动角度来输出电信号，常用的原理有霍尔效应、微机电系统等。

6. 湿度传感器：湿度传感器基于物质特性的变化，如相对含湿量、电容或电阻等来进行湿度测量。

7. 气体传感器：气体传感器通过测量气体的特定性质，如电导率、化学反应、红外吸光度等，来判断气体的浓度或种类。

8. 距离传感器：距离传感器利用声波、红外线、激光等原理测量物体与传感器之间的距离，一般通过时间延迟或接收到的反射信号强度来计算距离。

发动机八大传感器作用简洁解释发动机是现代汽车的核心组件之一，它负责产生动力，并驱动车辆行驶。

然而，发动机的正常运行和性能表现不仅依赖于其内部构造和机械部件，还依赖于一系列关键的传感器。

这些传感器扮演着监测和控制发动机运行的重要角色。

在本文中，我们将深入探讨发动机的八大传感器的作用，以帮助读者更好地理解和利用这些关键部件。

1. 氧气传感器（O2传感器）氧气传感器监测发动机排气中的氧气含量。

通过检测排气中的氧气水平，氧气传感器能够判断燃烧过程的质量，并根据需要调整燃油供应以实现最优的燃烧效率。

它有助于减少废气排放和提高燃油经济性。

2. 曲轴位置传感器（Crankshaft Position Sensor）曲轴位置传感器用于检测发动机曲轴的旋转速度和位置。

它提供发动机转速的关键信息，以便控制点火系统和燃油喷射系统的操作。

通过准确测量曲轴位置，曲轴位置传感器确保点火系统按时点火，以实现最佳的动力输出。

3. 曲轴相位传感器（Crankshaft Phase Sensor）曲轴相位传感器用于测量曲轴的旋转相位。

通过监测曲轴相位，曲轴相位传感器可以帮助控制发动机的点火和喷射时机，并调整气缸内压强的分布。

它对于发动机的节能、减排和动力输出都起着至关重要的作用。

4. 凸轮轴位置传感器（Camshaft Position Sensor）凸轮轴位置传感器用于检测发动机凸轮轴的位置和速度。

凸轮轴位置传感器的作用类似于曲轴位置传感器，但它专门用于控制凸轮轴的操作，以确保气门的开闭时间和幅度与发动机控制系统的要求相匹配。

5. 气体温度传感器（Intake Air Temperature Sensor）气体温度传感器测量进气道中的空气温度。

准确的气体温度信息对于燃烧过程的控制和发动机性能至关重要。

气体温度传感器可以帮助调整燃油喷射量和点火时机，以适应不同的气温条件。

6. 大气压力传感器（Manifold Absolute Pressure Sensor）大气压力传感器测量进气道中的绝对压力。

气体压力传感器的原理
气体压力传感器的原理基于弹性薄膜压阻效应。

当气体施加压力时，压力会作用于薄膜上，引起其变形。

薄膜的变形程度与施加压力成正比。

在薄膜上安装有电阻传感器，薄膜的变形会导致电阻值的变化。

具体而言，气体压力传感器通常由薄膜、电阻传感器和电路组成。

薄膜通常由金属或半导体材料制成，并具有高的弹性和薄度。

当气体施加压力时，薄膜会产生弯曲或拉伸，从而导致电阻器上的电阻值发生改变。

电阻传感器通常采用了应变片电阻，它是一种电阻值随应变而变化的元件。

这种电阻器可以将薄膜的变形转化为电信号。

当气体压力施加到薄膜上时，薄膜发生形变，电阻器的电阻值随之变化。

这一变化可以通过电路进行检测和测量。

电路中常常包括一个电桥，用于测量电阻的变化，并通过变化的电压信号进行处理和分析。

通过测量电阻值的变化，气体压力传感器可以实时检测和测量气体的压力。

这种传感器常被应用于许多领域，例如工业自动化、汽车制造、医疗设备和气象观测等。

气体传感器设计与实现研究随着新能源、智能家居、物联网等领域的迅速发展，气体传感器的需求也越来越广泛。

气体传感器主要用于检测空气中的有害或者有益气体，如二氧化碳、甲醛、PM2.5、温度、湿度等参数。

本文将从气体传感器的原理入手，详细介绍气体传感器的设计和实现方法。

一、气体传感器的原理气体传感器是通过敏感材料和特定工艺加工成传感元件，利用材料与气体分子之间的相互作用或者化学反应，将气体浓度转化为电信号输出。

根据传感元件的不同，气体传感器可以分为电化学型、光学型、热敏型、半导体型等。

电化学型气体传感器是最常用的一种类型，主要由工作电极、反应电极和电解质组成。

当气体分子与工作电极表面的敏感材料发生化学反应，会产生一定的电流信号，通过该信号可以测量气体浓度。

光学型气体传感器利用气体分子对特定波长的光吸收或发射的特性来检测气体浓度。

该传感器主要由光源、光学元件和信号处理器组成。

热敏型气体传感器则利用气体与敏感材料的热导率差异产生的温度变化来检测气体浓度。

该传感器主要由加热器、敏感材料和温度检测器组成。

半导体型气体传感器是根据气体分子的吸附、解离或者反应后与敏感材料或者半导体材料电子态的变化来检测气体浓度。

该传感器常用于可燃气体的检测。

二、气体传感器的设计和实现方法气体传感器的设计和实现方法主要包括以下几个方面：1、传感元件的制备传感元件是气体传感器中最关键的部件，其性能的好坏直接影响着传感器的检测能力和灵敏度。

制备传感元件主要有两种方法：一种是在晶片上制备，另一种是在基板上制备。

晶片制备多需要采用微纳加工技术，技术难度较大，但是制备的结果稳定性和性能要好于基板制备。

2、传感电路的设计传感电路是气体传感器中的核心部分，其功能主要包括信号放大、滤波和处理。

传感电路的设计需要根据传感器的工作原理和特点来确定，电路结构也要考虑到系统中功耗、信噪比等因素的影响。

3、校准和测试方法气体传感器的测试方法主要包括两种：一种是使用标准气体进行测量，另一种是使用特定的测试方法，如温湿度循环测试、加速老化测试等。
