下载文档原格式
橡胶制品加工常用助剂详解橡胶与乳胶配合剂材料详解！1、橡胶硫化体系助剂在橡胶工业中，习惯把使用目的相同或相关的助剂合称为体系。
例如，把硫化剂、硫化促进剂、活性剂及防焦剂统称为硫化体系，因为它们都与硫化有关。
硫化剂包括硫、硒、碲、含硫化合物、有机过氧化物、醌类化合物、胺类化合物、树脂类、金属氧化物和其它硫化剂；硫化促进剂包括二硫代氨基甲酸盐、黄原酸盐、秋兰姆、噻唑类、次磺酰胺、胺和醛胺缩合物、胍类、硫脲类；活化剂包括氧化锌、氧化镁、硬脂酸等。
所谓橡胶硫化，就是把具有塑性的胶料转变成为具有弹性的硫化胶的过程，即橡胶分子链在化学或物理因素的作用下产生化学交联作用，变成空间网状结构。
凡能引起橡胶产生交联作用的化学药品都可称之为硫化剂。
硫黄是其中最常用的一种。
用纯硫硫化的硫化胶不仅交联效率和交联密度很低，而且物理机械性能差，所以在胶料配方中一般很少使用纯硫体系。
采用的是一些有机多硫化物(主要品种有TMTD、TMTT、DTDM等)以及有机过氧化物(常用的品种有DCP、DTBP等)。
这些硫化剂的使用可以使胶料具有一些优良的特殊性能，如耐热性、耐老化性等。
另外还采用一些合成树脂类物质。
硫化剂能将线型的橡胶分子交联成网状结构。
在使用硫黄作硫化剂时，通常要配合一些化学药品来促进其硫化反应，从而提高生产效率和胶料性能。
能促进硫化作用的化学药品称为硫化促进剂。
硫化促进剂常用的品种有：硫化促进剂M、DM、MZ、OZ、NOBS、DZ、TT、TMTT等。
目前较好的硫化促进剂为季磷盐类，如1-邻苯二甲酰亚胺基酸基-4-丁基三苯基磷溴化物、双(苄基三苯基膦)亚胺氯化物、三苯基苄基氯化磷等，用量一般为0.4～0.7 份。
当然也可以使用复合硫化促进剂，除季磷盐外还可以添加季铵盐类，如四丁基苯并噻唑基硫化铵、双肉桂丙撑二胺等。
硫化促进剂能缩短硫化时间、降低硫化温度、减少硫黄用量。
噻唑类和次磺酰胺类是硫化促进剂的主体，约占其总量的70％～75％。

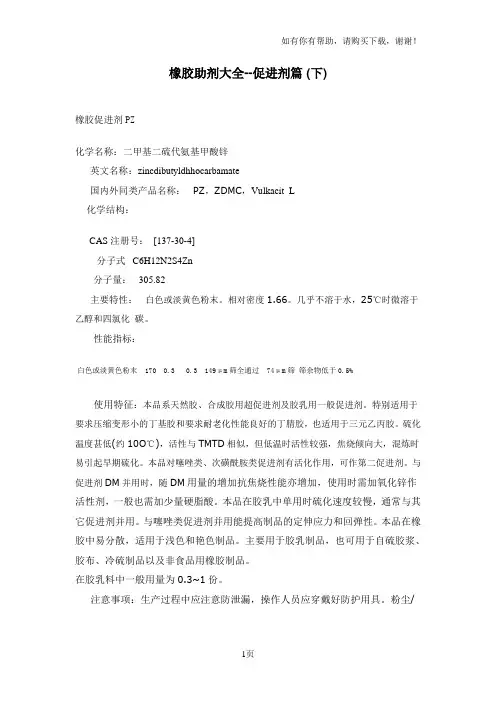

橡胶助剂大全--促进剂篇 (下)橡胶促进剂PZ化学名称：二甲基二硫代氨基甲酸锌英文名称：zincdibutyldhhocarbamate国内外同类产品名称：PZ，ZDMC，Vulkacit L化学结构：CAS注册号：[137-30-4]分子式C6H12N2S4Zn分子量：305.82主要特性：白色或淡黄色粉末。
相对密度1.66。
几乎不溶于水，25℃时微溶于乙醇和四氯化碳。
性能指标：白色或淡黄色粉末 170 0.3 0.3 149μm筛全通过 74μm筛筛余物低于0.5%使用特征：本品系天然胶、合成胶用超促进剂及胶乳用一般促进剂。
特别适用于要求压缩变形小的丁基胶和要求耐老化性能良好的丁腈胶，也适用于三元乙丙胶。
硫化温度甚低(约10O℃)，活性与TMTD相似，但低温时活性较强，焦烧倾向大，混炼时易引起早期硫化。
本品对噻唑类、次磺酰胺类促进剂有活化作用，可作第二促进剂。
与促进剂DM并用时，随DM用量的增加抗焦烧性能亦增加，使用时需加氧化锌作活性剂，一般也需加少量硬脂酸。
本品在胶乳中单用时硫化速度较慢，通常与其它促进剂并用。
与噻唑类促进剂并用能提高制品的定伸应力和回弹性。
本品在橡胶中易分散，适用于浅色和艳色制品。
主要用于胶乳制品，也可用于自硫胶浆、胶布、冷硫制品以及非食品用橡胶制品。
在胶乳料中一般用量为0.3~1份。
注意事项：生产过程中应注意防泄漏，操作人员应穿戴好防护用具。
粉尘/空气混合物有爆炸危险。
包装及贮运：用编织袋包装。
按有毒化学品规定贮运。
贮存稳定期为两年以上。
橡胶促进剂ZDC化学名称：二乙基二硫代氨基甲酸锌英文名称：zincdibutyldithiocarbamate国内外同类产品名称：ZDC，EZ，ZDEC，Vulkacit LDA，Ethazate化学结构：CAS注册号：[14324-55-1]分子式：(C5H10NS2)2Zn分子量：361.91主要特性：白色粉末。
相对密度1.49。
熔点175℃。
促進劑分類慢速 慢速 中速 准速 超速 超超速 准速 极速 醛胺&醛氨類硫脲類 胍類 噻唑類 硫化秋蘭姆類 二硫代氨甲酸盐类次磺酰胺类黄原酸类 H NA-22 DPG M 1.TMTM PZ (Zn) NS SIP 硫AA DETU TPG DM M 氧化制得2.TMTD ZDC (Zn) CZ ZEX 833 DBTU PTX JMACK 1.TBTS BZ (Zn) DZ ZIP CT-N LUR DOTG MH 1.PMTM PX (Zn) NOBS ZBX EFA CA BG GNA 2.TETD DMC(NH4) TBBS CPB A-10 A-22 BX DBM 2.TBTD PDD (K) AZ 808NA-101PMZ2.PTDSDC (Na)ARZ酸性促进剂。
808是較強的促進劑，其餘較弱，常用作噻唑類，秋蘭姆酸性促进剂。
促進作用慢易焦燒，很少使用，是氯丁膠優良的弱碱性促进剂。
活性較低，促進作用慢，但有很好的操作安全性和貯存穩硫化特性較好，硫化膠性能優良。
活性較秋蘭姆類及甲酸鹽類低，但抗焦燒性能好。
硫化速度較慢，J 、TE 、TMTT 、DPTT 、DPTH活性特高的超促进剂，常用低温快速硫化，需严格掌握硫化温度和时间，以免硫化不足或过硫。
活性最高的是有优良的迟效性，适用于NR ，IR ，SBR ，BR ，NBR 。
硫化时诱导期长，胶料不易焦烧。
工艺安全性好。
活性较甲酸盐类还高，硫化速度快，硫化平坦范围很窄。
不适于高温硫化，只用属弱一般常用剂或非污染超促進劑，硫化溫度應在135度左右，多硫化秋蘭姆在硫化溫度下可釋放出硫,可作硫化劑.促M,防老劑MB 對其活性類，二硫代氨甲酸鹽類的第二促進劑，促H又稱甲醛給予體，在臨界溫度140度時與間苯二酚和白炭黑組成間甲白（HRH）粘合體系。
用於橡膠和骨架材料的粘合促進劑，對CSM，氯醚橡膠，丙烯酸脂橡膠促進效果也很好。
宜配金屬氧化物作硫化劑。

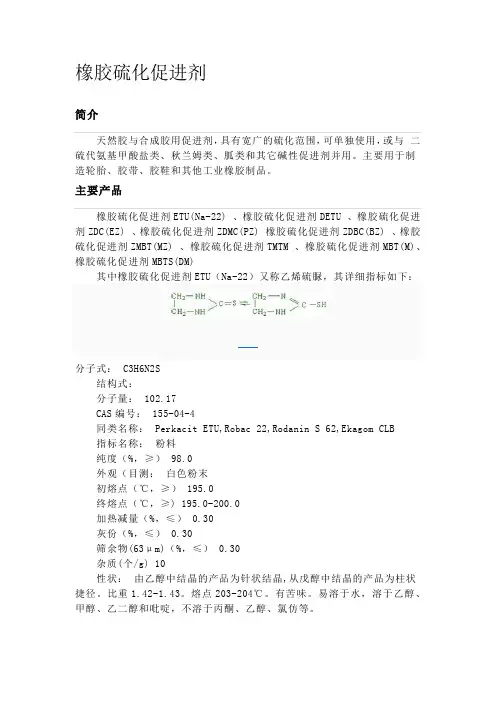

橡胶硫化促进剂简介天然胶与合成胶用促进剂，具有宽广的硫化范围，可单独使用，或与二硫代氨基甲酸盐类、秋兰姆类、胍类和其它碱性促进剂并用。
主要用于制造轮胎、胶带、胶鞋和其他工业橡胶制品。
主要产品橡胶硫化促进剂ETU(Na-22) 、橡胶硫化促进剂DETU 、橡胶硫化促进剂ZDC(EZ) 、橡胶硫化促进剂ZDMC(PZ) 橡胶硫化促进剂ZDBC(BZ) 、橡胶硫化促进剂ZMBT(MZ) 、橡胶硫化促进剂TMTM 、橡胶硫化促进剂MBT(M)、橡胶硫化促进剂MBTS(DM)其中橡胶硫化促进剂ETU（Na-22）又称乙烯硫脲，其详细指标如下：分子式： C3H6N2S结构式：分子量： 102.17CAS编号： 155-04-4同类名称： Perkacit ETU,Robac 22,Rodanin S 62,Ekagom CLB指标名称：粉料纯度（%，≥） 98.0外观（目测：白色粉末初熔点（℃，≥） 195.0终熔点（℃，≥) 195.0-200.0加热减量（%，≤） 0.30灰份（%，≤） 0.30筛余物(63μm)（%，≤） 0.30杂质(个/g) 10性状：由乙醇中结晶的产品为针状结晶,从戊醇中结晶的产品为柱状捷径。
比重1.42-1.43。
熔点203-204℃。
有苦味。
易溶于水，溶于乙醇、甲醇、乙二醇和吡啶，不溶于丙酮、乙醇、氯仿等。
用途：本品系各种类型氯丁胶、氯磺化聚氯乙烯橡胶、氯乙醇橡胶、聚丙烯酸酯橡胶用的促进剂。
适于金属氧化物作硫化剂，尤以氧化镁、氧化锌作硫化剂时效果更好。
操作安全，不易燃烧。
本品特别适用于54-1（W）型及通用GN型氯丁胶。
在胶料中易分散、不污染、不变色。
在一般制品中用量为0.25-1.5份，在54-1（W）型氯丁胶耐水制品中用量为0.2-0.5份，并要配以10-20份的一氧化铅。
包装和储存 25Kg纸塑复合袋、牛皮纸袋或集装塑料袋。
储存在阴凉、干燥、通风的地方。
避免阳光橡胶硫化促进剂的定义加入橡胶胶料后能降低硫化温度或缩短硫化时间的物质，称之为硫化促进剂。
N H NHN H SN S N H S N S S N S C C S S N H 9C 4H 9C 42Zn N S SN O N H S N H 橡胶常用配合剂硫化促进剂类促进剂D ；二苯胍 diphenylguanidine 主要用作橡胶硫化促进剂，也用于制染料。
纯品用作基准试剂。
促进剂DM ；二硫化二苯并噻唑(vulcanization) accelrator DM;2,2`-dibenzothiazole disulfide 可单独使用或与其他促进剂并用，适用于轮胎、胶鞋、工业用橡胶制品。
硫化临界温度较促进剂M 高，操作也较安全。
促进剂CZ 、CM 、CBS ；环己基苯并噻唑次磺酰胺；N-环己基-2-苯并噻唑次磺酰胺(vulcanization) accelrator CZ;N-cyclohexyl-2-benzothiazole sulfenamide是一种优良的后效性促进剂。
适用于天然橡胶和合成橡胶，特别适用于含有炭黑和再生橡胶制品。
促进剂BZ ；二正丁基二硫代氨基甲酸锌 zinc dibutyl dithiocaarbamate 用作天然橡胶、丁苯胶、异戊胶及其胶乳化剂的硫化促进剂。
硫化促进效果与PZ 、EZ 相似，但焦烧性小。
对胶乳来说，比PZ/EZ 硫化促进作用强，室温能硫化。
在干胶和乳胶中的性能与促进剂ZDC 相似，但活性更大。
用于干胶时，一般作为助促进剂，是噻唑类的活性促进剂。
也用作胶粘剂及胶泥的非污染性稳定剂，在混炼胶中具有防老化的作用，能改善硫化胶的耐老化性能。
根据硫化胶定伸强度、透明度及其他性能要求，用量范围为0.5～2份。
促进剂TMTD ；硫化促进剂TT ；二硫化四甲基秋兰姆；福美双(vulcanization) accelrator TMTD;accelrator TT;tetramethylthiuram disulfide是天然橡胶的超速促进剂。
也可用作硫化剂（可不加硫黄进行硫化）。
橡胶硫化促进剂简介橡胶硫化促进剂是一种在橡胶硫化过程中起促进作用的化合物。
硫化是将橡胶中的天然或合成聚合物链交联起来形成强大的网络结构的过程。
硫化能够改善橡胶的机械性能、耐热性、耐化学性和耐老化性。
橡胶硫化促进剂是硫化反应中不可或缺的组成部分，它能够提高橡胶硫化速度和硫化效果。
常见的橡胶硫化促进剂包括硫醚类、戊二醛类、硫华类、硫酰胺类等。
作用机理橡胶硫化促进剂在橡胶硫化过程中起到催化作用，它能够加速硫化反应的进行并提高交联密度。
橡胶硫化促进剂通常能够与硫化剂和橡胶中的双键发生反应，生成活泼自由基或可活化基团。
这些活性基团能够与橡胶链上的双键或硫来源反应，从而形成交联结构。
橡胶硫化促进剂的作用机理主要有以下几种：1.活性自由基形成机理：橡胶硫化促进剂与硫化剂反应生成活性自由基，这些自由基能够与橡胶中的双键发生反应，形成交联结构。
2.活性自由基传递机理：橡胶硫化促进剂能够与硫来源反应生成活性自由基，这些自由基可以传递给橡胶链的其他位置或其他橡胶分子，形成更多的交联链。
3.硫化剂活化机理：橡胶硫化促进剂能够与硫化剂进行反应，活化硫化剂，使其能够更容易与橡胶中的双键发生反应。
4.影响硫化温度的机理：橡胶硫化促进剂能够降低硫化的活化能，使硫化反应在较低的温度下进行。
常见种类1. 硫醚类硫醚类橡胶硫化促进剂是一类通过硫化剂与硫醚类化合物反应生成的活性自由基催化硫化反应的化合物。
常见的硫醚类橡胶硫化促进剂有DM（二甲硫醚）和MBTS（苯基甲硫醚）等。
硫醚类橡胶硫化促进剂主要适用于天然橡胶和合成橡胶的硫化反应。
2. 戊二醛类戊二醛类橡胶硫化促进剂是一类通过硫化剂与戊二醛类化合物反应生成的活性自由基催化硫化反应的化合物。
常见的戊二醛类橡胶硫化促进剂有HVA-2（环戊二醛）和DHBP（双环己基过氧化物）等。
戊二醛类橡胶硫化促进剂主要适用于硫化反应速度较慢的橡胶，能够加快硫化反应速度。
3. 硫华类硫华类橡胶硫化促进剂是一类通过硫化剂与硫华类化合物反应生成的活性自由基催化硫化反应的化合物。

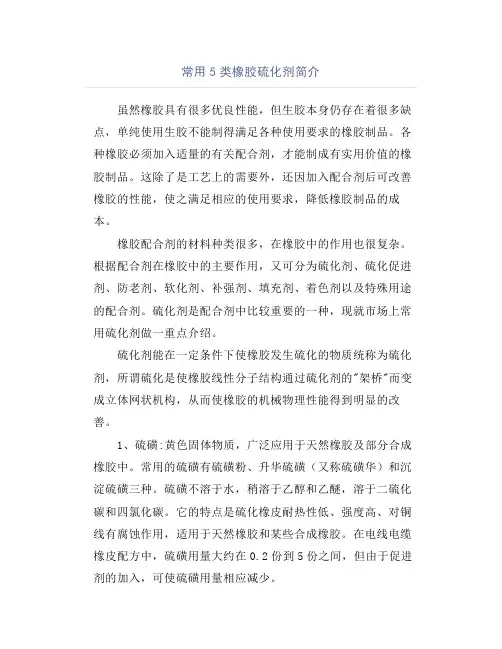

常用5类橡胶硫化剂简介虽然橡胶具有很多优良性能，但生胶本身仍存在着很多缺点，单纯使用生胶不能制得满足各种使用要求的橡胶制品。
各种橡胶必须加入适量的有关配合剂，才能制成有实用价值的橡胶制品。
这除了是工艺上的需要外，还因加入配合剂后可改善橡胶的性能，使之满足相应的使用要求，降低橡胶制品的成本。
橡胶配合剂的材料种类很多，在橡胶中的作用也很复杂。
根据配合剂在橡胶中的主要作用，又可分为硫化剂、硫化促进剂、防老剂、软化剂、补强剂、填充剂、着色剂以及特殊用途的配合剂。
硫化剂是配合剂中比较重要的一种，现就市场上常用硫化剂做一重点介绍。
硫化剂能在一定条件下使橡胶发生硫化的物质统称为硫化剂，所谓硫化是使橡胶线性分子结构通过硫化剂的"架桥"而变成立体网状机构，从而使橡胶的机械物理性能得到明显的改善。
1、硫磺:黄色固体物质，广泛应用于天然橡胶及部分合成橡胶中。
常用的硫磺有硫磺粉、升华硫磺（又称硫磺华）和沉淀硫磺三种。
硫磺不溶于水，稍溶于乙醇和乙醚，溶于二硫化碳和四氯化碳。
它的特点是硫化橡皮耐热性低、强度高、对铜线有腐蚀作用，适用于天然橡胶和某些合成橡胶。
在电线电缆橡皮配方中，硫磺用量大约在0.2份到5份之间，但由于促进剂的加入，可使硫磺用量相应减少。
2、金属氧化物:金属氧化物主要用于氯丁橡胶、氯磺化聚乙烯等的硫化剂。
常用的有氧化锌、氧化镁、氧化铅、四氧化三铅等。
氧化锌比重为5.6，是一种白色粉末，无毒、无味。
氧化锌在橡胶中应用比较广泛，在通用型氯丁橡胶中常与氧化镁并用作为主硫化剂。
在天然橡胶及其他烯烃橡胶中它可作为促进剂的活化剂。
除此之外它还兼有补强作用。
在耐日光老化的橡皮中起屏蔽紫外线的作用。
氧化锌在天然橡胶和丁基橡胶中用量为5～10份，在氯丁橡胶中与氧化镁并用一般用量为5份。
氧化镁氧化镁在氯丁橡胶中作为副硫化剂使用，混炼时能防止氯丁橡胶先期硫化。
本品能提高氯丁橡胶的抗拉强度、定伸强度和硬度。
能中和卤化橡胶等在硫化期间或在其他氧化条件下所产生的少量硫化氢。

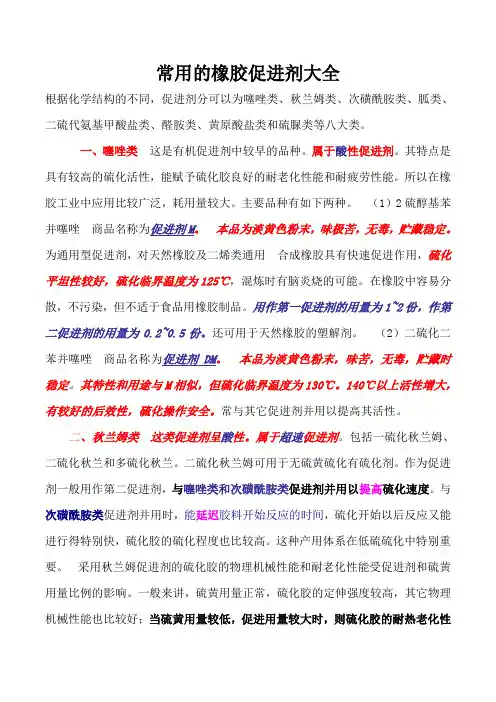

常用的橡胶促进剂大全根据化学结构的不同，促进剂分可以为噻唑类、秋兰姆类、次磺酰胺类、胍类、二硫代氨基甲酸盐类、醛胺类、黄原酸盐类和硫脲类等八大类。
一、噻唑类这是有机促进剂中较早的品种。
属于酸性促进剂。
其特点是具有较高的硫化活性，能赋予硫化胶良好的耐老化性能和耐疲劳性能。
所以在橡胶工业中应用比较广泛，耗用量较大。
主要品种有如下两种。
（1）2硫醇基苯并噻唑商品名称为促进剂M。
本品为淡黄色粉末，味极苦，无毒，贮藏稳定。
为通用型促进剂，对天然橡胶及二烯类通用合成橡胶具有快速促进作用，硫化平坦性较好，硫化临界温度为125℃，混炼时有脑炎烧的可能。
在橡胶中容易分散，不污染，但不适于食品用橡胶制品。
用作第一促进剂的用量为1~2份，作第二促进剂的用量为0.2~0.5份。
还可用于天然橡胶的塑解剂。
（2）二硫化二苯并噻唑商品名称为促进剂DM。
本品为淡黄色粉末，味苦，无毒，贮藏时稳定。
其特性和用途与M相似，但硫化临界温度为130℃。
140℃以上活性增大，有较好的后效性，硫化操作安全。
常与其它促进剂并用以提高其活性。
二、秋兰姆类这类促进剂呈酸性。
属于超速促进剂。
包括一硫化秋兰姆、二硫化秋兰和多硫化秋兰。
二硫化秋兰姆可用于无硫黄硫化有硫化剂。
作为促进剂一般用作第二促进剂，与噻唑类和次磺酰胺类促进剂并用以提高硫化速度。
与次磺酰胺类促进剂并用时，能延迟胶料开始反应的时间，硫化开始以后反应又能进行得特别快，硫化胶的硫化程度也比较高。
这种产用体系在低硫硫化中特别重要。
采用秋兰姆促进剂的硫化胶的物理机械性能和耐老化性能受促进剂和硫黄用量比例的影响。
一般来讲，硫黄用量正常，硫化胶的定伸强度较高，其它物理机械性能也比较好；当硫黄用量较低，促进用量较大时，则硫化胶的耐热老化性能可以得到改善。
秋兰姆类促进剂最常用的品种是二硫化四甲基秋兰姆，商品名称为促进剂TMTD，简称促进剂TT。
它既可作促进剂使用，也可作硫化剂使用。
用作促进剂时用量一般为0.2~0.3份。

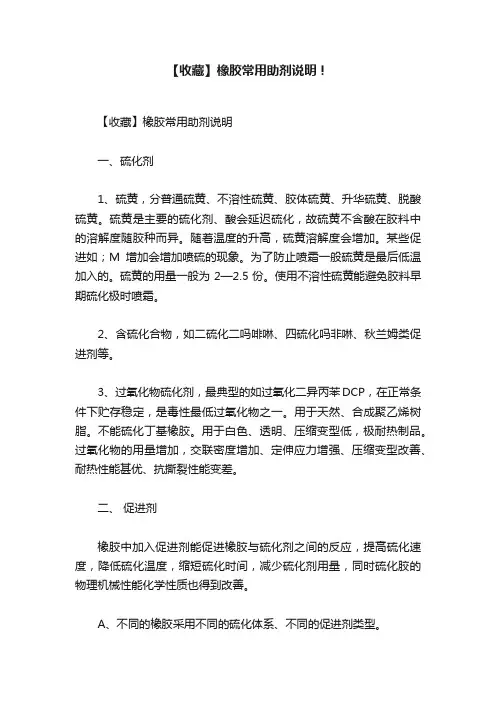

【收藏】橡胶常用助剂说明！【收藏】橡胶常用助剂说明一、硫化剂1、硫黄，分普通硫黄、不溶性硫黄、胶体硫黄、升华硫黄、脱酸硫黄。
硫黄是主要的硫化剂、酸会延迟硫化，故硫黄不含酸在胶料中的溶解度随胶种而异。
随着温度的升高，硫黄溶解度会增加。
某些促进如；M增加会增加喷硫的现象。
为了防止喷霜一般硫黄是最后低温加入的。
硫黄的用量一般为2—2.5份。
使用不溶性硫黄能避免胶料早期硫化极时喷霜。
2、含硫化合物，如二硫化二吗啡啉、四硫化吗非啉、秋兰姆类促进剂等。
3、过氧化物硫化剂，最典型的如过氧化二异丙苯DCP，在正常条件下贮存稳定，是毒性最低过氧化物之一。
用于天然、合成聚乙烯树脂。
不能硫化丁基橡胶。
用于白色、透明、压缩变型低，极耐热制品。
过氧化物的用量增加，交联密度增加、定伸应力增强、压缩变型改善、耐热性能甚优、抗撕裂性能变差。
二、促进剂橡胶中加入促进剂能促进橡胶与硫化剂之间的反应，提高硫化速度，降低硫化温度，缩短硫化时间，减少硫化剂用量，同时硫化胶的物理机械性能化学性质也得到改善。
A、不同的橡胶采用不同的硫化体系、不同的促进剂类型。
B、促进剂对焦烧性能起着决定性的影响，正确的促进剂选择有助于胶料的混炼、压延、压出及操作安全性。
一般模压硫化需有一定的焦烧时间，而无模硫则不需过长的焦烧时间。
C、促进剂的抗焦烧性能与其临界温度有关，超过临界温度促进剂迅速活化，多种促进剂的配合使用时，有些促进剂会受到抑制，有些促进剂在临界温度下也会出现较大的活性。
D、促进剂的搭配应使胶料具有宽广的硫化平坦性。
橡胶是热不良导体，胶料表面内部受热情况并不一至，宽广的硫化平坦性是避免过硫，并使制品各部份硫化均匀的保证。
E、促进剂的合理搭配还能改善硫化胶的老化性能，有一定的塑解作用，可改善胶料的加工性能。
缺点，促进剂分散性差、污染性、目前使用的促进剂一般是没有毒的。
促进剂的介绍1、二硫代氨基甲酸盐类，最常用的如PZ适用于要求压缩变型低的丁基橡胶、耐老化性能优良的丁睛橡胶、三元乙丙橡胶。

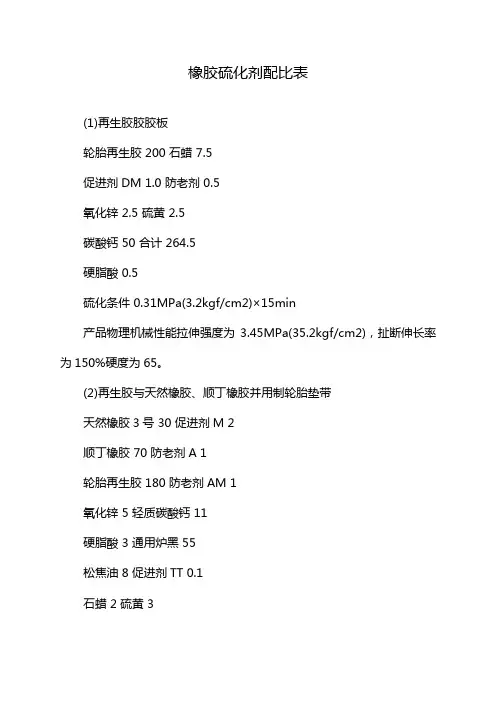

橡胶硫化剂配比表(1)再生胶胶胶板轮胎再生胶 200 石蜡 7.5促进剂DM 1.0 防老剂 0.5氧化锌 2.5 硫黄 2.5碳酸钙 50 合计 264.5硬脂酸 0.5硫化条件0.31MPa(3.2kgf/cm2)×15min产品物理机械性能拉伸强度为3.45MPa(35.2kgf/cm2)，扯断伸长率为150%硬度为65。
(2)再生胶与天然橡胶、顺丁橡胶并用制轮胎垫带天然橡胶3号 30 促进剂M 2顺丁橡胶 70 防老剂A 1轮胎再生胶 180 防老剂AM 1氧化锌 5 轻质碳酸钙 11硬脂酸 3 通用炉黑 55松焦油 8 促进剂TT 0.1石蜡 2 硫黄 3合计 371.1硫化条件0.3MPa(3kgf/cm2)×10min产品物理机械性能拉伸强度为7.8MPa(80kgf/cm2)，扯断伸长率为500%，硬度为55，相对密度为1.16。
(3)再生胶与天然橡胶、顺丁橡胶并用制皮鞋大底天然橡胶3号 70 促进剂DM 1.3顺丁橡胶 30 促进剂M 0.7轮胎再生胶 150 促进剂D 0.5硬脂酸 3 防老剂A 1氧化锌 5 松香 0,5高耐磨炉黑 20 石蜡 1半补强炉黑 25 液体古马隆 3陶土 20 硫黄 4轻质碳酸钙 20 合计 355硫化条件0.3MPa(3kgf/cm2)×8min物理机械性能拉伸强度为11.4MPa(116kgf/cm2)，扯断伸长率为435%，硬度为68，相对密度为1.296，屈挠为43万次/E，磨耗为0.67cm3/1.64km。
配方是丁苯橡胶/顺丁橡胶/再生橡胶/低密度聚乙烯。
其中，丁苯橡胶 50份，顺丁橡胶 50份，再生橡胶 175份，低密度聚乙烯 25份，氧化锌 4份，硬脂酸 1.5份，防老剂A 2份，石蜡 1份，炭黑N330 35份，石粉 180份，古马隆树脂 4份，促进剂CZ 1.5份，促进剂TMTD 0.3份，硫磺 3份；合计：532.3份。
常用橡胶促进剂简表橡胶促进剂即所谓的硫化促进剂,是指能够加速胶料的交联反应,或者能够明显缩短硫化时间,降低硫化温度,减少硫化剂用量的配合剂。
除此之外,促进剂的使用还可以改进硫化胶的部分性能,例如提高拉伸强度、定伸强度、耐磨耗性及其硬度等。
目前橡胶促进剂品种繁多,使用哪一种橡胶促进剂需要查找浩瀚的文献。
浙大国家大学科技园哲博检测中心赵老师在大量实践基础上总结了常用的橡胶促进剂。
常用橡胶促进剂简表赵老师（哲博检测暨杭州哲博化工科技有限公司分析检测中心，浙大国家大学科技园，杭州__，Email: ）促进剂M(MBT)化学名称：2-硫醇基苯并噻唑分子式：C7H5NS2结构式：分子量167.25 技术指标：项目外观熔点℃ ≥ 加热减量% ≤ 灰份%≤ 筛余物(150m) %≤173.0 0.30 0.30 0.0 优级品指标一级品淡黄色或白色粉末171.0 0.40 0.30 0.10170.0 0.50 0.30 0.10 二级品用途：通用型促进剂，广泛用于各种橡胶，对天然胶和一般硫黄硫化合成胶具有快速促进作用，硫化平坦性很宽。
在氯丁胶和无硫硫化体系中又可作硫化延缓剂和抗焦烧剂。
本品还用作天然胶的化学增塑剂。
在橡胶中易分散，不污染，一般用量1-2份。
本品精制级可用作头胞类药物及其他药物的中间体。
性状：比重1.42，有苦味。
易溶于醋酸乙酯、丙酮。
溶于二氯甲烷、乙醚、氯仿、乙醇等有机溶剂和碱性碳酸盐溶液中。
微溶于苯，不溶于水和汽油。
产品贮存稳定性两年以上。
橡胶促进剂即所谓的硫化促进剂,是指能够加速胶料的交联反应,或者能够明显缩短硫化时间,降低硫化温度,减少硫化剂用量的配合剂。
除此之外,促进剂的使用还可以改进硫化胶的部分性能,例如提高拉伸强度、定伸强度、耐磨耗性及其硬度等。
目前橡胶促进剂品种繁多,使用哪一种橡胶促进剂需要查找浩瀚的文献。
浙大国家大学科技园哲博检测中心赵老师在大量实践基础上总结了常用的橡胶促进剂。
经典橡胶配方大全1.NR（天然橡胶）硫化胶配方：-天然橡胶：100份-硫：1-3份-稳定剂：0.5-2.0份-缓冲剂：3-5份-加工助剂：3-5份-填料：50-100份-润滑剂：4-6份-加热剂：0.5-1.5份-加热稳定剂：0.5-1.0份2.SBR（丁苯橡胶）硫化胶配方：-丁苯橡胶：100份-硫：1.5-3份-稳定剂：0.5-2.0份-缓冲剂：3-5份-加工助剂：4-6份-填料：50-100份-润滑剂：4-6份-加热剂：0.5-1.5份-加热稳定剂：0.5-1.0份3.NBR（丁腈橡胶）硫化胶配方：-丁腈橡胶：100份-硫：2-4份-稳定剂：0.5-2.0份-缓冲剂：3-5份-加工助剂：4-6份-填料：50-100份-润滑剂：4-6份-加热剂：0.5-1.5份-加热稳定剂：0.5-1.0份4.EPDM（乙丙橡胶）硫化胶配方：-乙丙橡胶：100份-硫：2-3份-稳定剂：0.5-2.0份-缓冲剂：3-5份-加工助剂：3-5份-填料：50-100份-润滑剂：4-6份-加热剂：0.5-1.5份-加热稳定剂：0.5-1.0份5.CR（氯丁橡胶）硫化胶配方：-氯丁橡胶：100份-硫：2-3份-稳定剂：0.5-2.0份-缓冲剂：3-5份-加工助剂：3-5份-填料：50-100份-润滑剂：4-6份-加热剂：0.5-1.5份-加热稳定剂：0.5-1.0份以上是几种常见橡胶材料的硫化胶配方，不同的橡胶材料所需的添加剂比例和类型可能有所不同，具体的配方还需要根据实际需求和应用环境进行调整。
配方中的添加剂包括稳定剂、缓冲剂、加工助剂、填料、润滑剂、加热剂和加热稳定剂等，这些添加剂的作用包括提高橡胶的耐热性、耐候性、机械性能等。
在配方制备时，需要根据橡胶材料的性质和要制备的橡胶制品的具体要求来选择和调整添加剂的种类和用量。
常用橡胶促进剂简表
1.硫化促进剂：
-名称：硫化铵、硫化钠、硫化钾
-用途：用于橡胶的硫化反应，提高硫化速度和硫化效果。
-特点：可以稳定橡胶的加工性能，提高橡胶的耐热性和耐老化性。
2.活化剂：
-名称：锌二乙二醇酸酯（ZBEC）、锌二乙二胺、锌黄等
-用途：用于橡胶的硫化反应，增强硫化系统的活性，提高硫化速度和硫化效果。
-特点：活化剂具有活性高、硫化速度快、硫化效果好的特点，能够在较低的硫化温度下实现快速硫化。
3.负荷助剂：
-名称：石墨、碳黑、活性填料等
-用途：提高橡胶的强度、硬度和耐磨性，改善橡胶的物理特性。
-特点：负荷助剂可增加橡胶的骨架强度，强化橡胶的物理特性，提高橡胶制品的性能。
4.助焦剂：
-名称：活性氧化锌、氧化锌等
-用途：在硫化反应中起催化作用，促进硫化的进行。
-特点：助焦剂具有加速硫化反应、降低硫化温度、改善硫化效果的
特点，能够提高橡胶的硫化速度和硫化效率。
除了以上列举的常用橡胶促进剂，还有其他促进剂如抗氧剂、稳定剂、防霉剂等。
总的来说，常用橡胶促进剂能够提高橡胶的硫化速度和硫化效果，增
强橡胶的物理特性和耐热性，改善橡胶制品的性能。
这些促进剂在橡胶工
业中起着重要的作用，为橡胶制品的生产和应用提供了技术支持。
超全的橡胶硫化促进剂介绍（收藏版）硫化促进剂是指能加快硫化反应速度、缩短硫化时间，降低硫化反应温度、减少硫化剂用量的配合剂，简称促进剂。
促进剂，特别是有机促进剂的发现和应用，为橡胶工业的发展和进步起了重大作用。
在有机促进剂出现以前，硫化时间长达几小时，硫黄用量达7－9份。
而应用有促进剂以后，硫化时间可缩短至几分钟到几十分钟。
由于硫化时间缩短，加之硫化温度降低，成本降低，还减少了高温氧化对橡胶的破坏作用。
应用促进剂减少多硫交联鍵中的硫原子数和橡胶大分子内的环化结构，一方面可提高制品的耐热性能和其它性能，另一方面减少硫黄用量，从而减轻胶料的“喷硫”现象，也使产品质量提高。
可见，促进剂的使用，有重大的技术经济效果。
因此，促进剂已是橡胶工业必不可少的基本原料之一。
一、促进剂的分类有机促进剂品种繁多，通常可按化学结构，酸碱性及对硫化速度的影响三种方法进行分类。
1、按化学结构分类（1）噻唑类它是有机促进剂较老的品种。
这类促进剂的特点是应用广泛，价格便宜，制取方便，且赋于硫化胶以良好的性能。
主要品种有巯基苯并噻唑(M)及其二硫化物(DM)等，化学结构通式为：式中，X为氢原子或有机基团等。
（2）秋兰姆类属于超速硫化促进剂，其多硫化物可用作硫载体。
化学结构通式为：式中，R、、、代表烷基、芳基或其它基团，n为硫原子数。
（3）次磺酰胺类是一种迟效性促进剂，具有焦烧时间长、硫化活性大的优点。
因此，它是近年来发展最快也是最有前途的一种促进剂，其化学结构通式为：式中R、为烷基、芳基或其它基团。
（4）胍类是碱性促进剂。
主要用作副促进剂。
化学结构通式为：式中R、为芳基或其它基团。
（5）二硫代氨基甲酸盐类是一种超速促进剂，多用于胶乳制品，某些盐类亦可作为硫载体，即作硫化剂使用。
其化学结构通式为：式中R、为烷基、芳基或其它基团，Me为金属原子，n为金属原子的原子价。
（6）醛胺类是醛和胺类的缩合物，一般为粘稠状流体。
化学结构通式为：RN＝CH式中，R为芳基或脂肪族胺基，CH为醛基。
促进剂；对于天然橡胶和多种合成橡胶来讲,一般属超促进剂者有二硫代氨基中酸盐,黄原酸盐类和秋兰姆类促进剂。
半超促进剂有噻唑类促进剂和一部分醛胺类促进剂。
中等促进剂有硫脲类,胍类及一部分醛胺类促进剂。
弱促进剂有一部分醛胺促进剂和胺类促进剂。
次磺酰胺类是后效型促进剂。
一,二硫代氨基甲酸盐类1,促进剂CDD；性质;深棕色粉未,稍有气味,有毒,相对密度1.70至1.78,分解点300度,不溶于水.乙醇和汽油,溶于丙酮.苯和氯仿,贮存稳定。
功用及配合;丁苯橡胶.丁基橡胶.顺丁橡胶高速硫化促进剂,一般不宜用于天然橡胶。
该促进剂配出的胶料易焦烧,配用噻唑类和次磺酰胺类促进剂可增加胶料的操作安全性。
如使活性充分发挥,可加入Zno,有时也需加SA,所得制品耐老化性能好,拉伸强度和定伸应力均高。
本品有污染性,不适于白色及浅色制品,主要用于制造电线.工业制品.胶带.压出制品等。
2,促进剂PZ(ZDMC)性质;白色粉末.无味,与皮肤接触可引起炎症。
相对密度1.65至1.74,熔点257度,溶于二氧化碳.氯仿.苯.甲苯和稀碱,难溶于乙醇.丙酮.二氯甲烷,不溶于水和汽油,但在水中有良好的润湿性,贮存稳定。
功用及配合;天然橡胶.合成橡胶用超促进剂,特别适用于要求压缩变形低的丁基橡胶胶料.要求耐老化性能优良的丁睛橡胶胶料以及三元乙丙橡胶胶料。
硫化临界温度甚低(约100度)活性与TMTD相似,但低温时活性较强,焦烧倾向大,混炼时易引起早期硫化,本品对噻唑类,次磺酰胺类促进剂有着活化作用,可做第二促进剂使用。
与促进剂DM并用时,随DM用量的增加.抗焦烧性能亦增加。
使用时需加Zno做活性剂,一般也需SA,但SA用量较大时稍有迟延硫化的效应。
本品在橡胶中分散容易,制品无味.无毒.不污染。
本品在胶料中用量为0.3至1.5份。
二,黄原酸盐类促进剂这是一类活性特别高的超促进剂,只有在特殊情况下才用于干胶胶料。
1,促进剂SIP性质;白色或淡黄色结晶,无毒,相对密度约1.38。
橡胶各类促进剂的特点及主要品种总结
1、噻唑类
噻唑类（酸性）促进剂硫化速度快，硫化曲线平坦，硫化胶综合性能好，有良好的耐老化性能，应用范围广泛，适合于天然橡胶和各种合成胶，宜和酸性炭黑配合，与炉法炭黑配合须注意焦烧的危险性。
主要品种：促进剂M、DM、MZ
2、次磺酰胺类
次磺酰胺类促进剂与噻唑类相同地方是促进基相同，但又比噻唑类多了一个防焦基和活化基。
促进基是酸性的，活化基呈碱性，因此次磺酰胺类促进剂是一种酸碱自我并用型的促进剂，它兼有噻唑类促进剂的优点，又克服了焦烧时间短的缺点。
其特点
（1）诱导期长，硫化速度快，硫化曲线平坦，硫化胶综合性能好；
（2）宜与炉法炭黑配合，有充分安全性，利于压出、压延及压模胶料的充分流动性；
（3）适用于高温快速硫化和厚制品硫化；
（4）与酸性促进剂并用，形成一个活化的次磺酰胺硫化体系。
主要品种：促进剂CZ、NOBS、NS（TBBS）、DZ
3、秋兰姆类
秋兰姆类促进剂含有二个活性基和二个促进基所组成，因此硫化速度快，焦烧时间短，是一种超速级的酸性促进剂。
应用时应特别注意焦烧倾向。
主要品种：促进剂TMTD、TMTM、TRA
4、二硫代氨基甲酸盐类
二硫代氨基甲酸盐类促进剂比秋兰姆促进剂的硫化速度更快，是一种超超速级的酸性促进剂。
它诱导期极短，用于室温硫化及胶乳制品的硫化，也用于丁基橡胶、三元乙丙橡胶的硫化，它赋予硫化胶优良的耐老化性能。
主要品种：促进剂PX、ZDC、ZDMC
5、胍类
胍类促进剂是有活性基，没有促进基和其他官能团，因此硫化起步较慢，操作安全性好，硫化速度较慢。
适用于厚制品硫化，提高海绵的定伸应力。
胍类促。
