proe将默认英制单位转换成公制单位设置的方法

如何解决PROE中装配时零件大小不一或看不见零件问题
一般出现此问题大部分是单位设置问题，就是画图时有用的是英制，有用的是公制，下面详解解决问题方法：
一、方法1：建议每建立一个零件前需在进入面板上“取
消缺省模板”，进入下一步，选择模板
“mmns_part_solid.prt”毫米牛顿秒,确认进入（最好用这个），不然以后后悔死
二、方法2：如果你已经用“默认缺省”画啦零件，那只
能修改单位啦，proe默认模板为英寸磅秒，而国内一
般采用毫米牛顿秒，更改单位制：点击左上角菜单工
具栏“文件”——“属性”——“单位”——“更改”
——“毫米牛顿秒mmNs”——“设置”——选择
“解释单位（例如1变为1mm）——然后确认——
保存，（转换有两种选择，一种是将1英寸转换为
25.4mm，一种是只转换单位，数值不变，一般用后者）
三、对于是组件的话，那就麻烦啦，1.如果用的是
PROE2001和PROE5.0版本两个版本，如果你只是做爆炸图和总装轴侧图，如果没本事搞定的话建议用两
个版本拼凑，即PROE2001和PROE野火版用绘图转
CAD，然后拼凑 2.如果你用的是单一版本，那就用方法二试试，不过建议改之前保存一份文件，以防万一
不小心散架，散架后要么放弃组装，从新装配，要么
不修改，用英制出图，反正此图对尺寸无要求3.如果你是做模出图的话，那你就自求多福，麻烦大啊，很
容易出问题，没本事的话，建议一个一个零件修改单
位，然后重新组装。

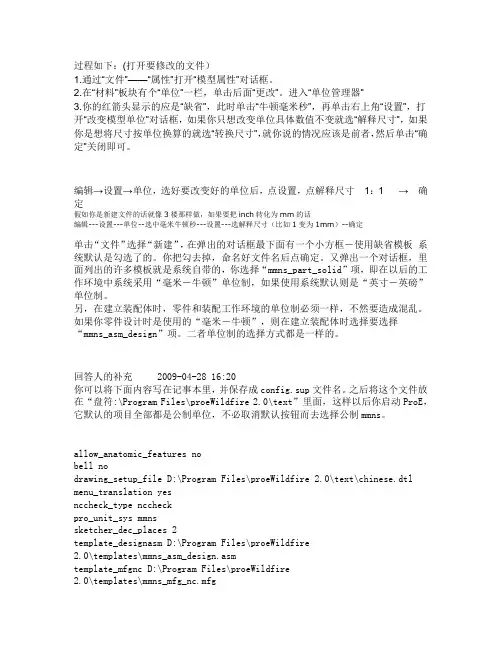

过程如下：(打开要修改的文件）1.通过“文件”——“属性”打开“模型属性”对话框。

2.在“材料”板块有个“单位”一栏，单击后面“更改”。

进入“单位管理器”3.你的红箭头显示的应是“缺省”，此时单击“牛顿毫米秒”，再单击右上角“设置”，打开“改变模型单位”对话框，如果你只想改变单位具体数值不变就选“解释尺寸”，如果你是想将尺寸按单位换算的就选“转换尺寸”，就你说的情况应该是前者，然后单击“确定”关闭即可。

编辑→设置→单位，选好要改变好的单位后，点设置，点解释尺寸1：1 →确定假如你是新建文件的话就像3楼那样做，如果要把inch转化为mm的话编辑---设置---单位--选中毫米牛顿秒---设置---选解释尺寸（比如1变为1mm）--确定单击“文件”选择“新建”，在弹出的对话框最下面有一个小方框－使用缺省模板系统默认是勾选了的。

你把勾去掉，命名好文件名后点确定。

又弹出一个对话框，里面列出的许多模板就是系统自带的，你选择“mmns_part_solid”项，即在以后的工作环境中系统采用“毫米－牛顿”单位制，如果使用系统默认则是“英寸－英磅”单位制。

另，在建立装配体时，零件和装配工作环境的单位制必须一样，不然要造成混乱。

如果你零件设计时是使用的“毫米－牛顿”，则在建立装配体时选择要选择“mmns_asm_design”项。

二者单位制的选择方式都是一样的。

回答人的补充 2009-04-28 16:20你可以将下面内容写在记事本里，并保存成config.sup文件名。

之后将这个文件放在“盘符:\Program Files\proeWildfire 2.0\text”里面，这样以后你启动ProE，它默认的项目全部都是公制单位，不必取消默认按钮而去选择公制mmns。

allow_anatomic_features nobell nodrawing_setup_file D:\Program Files\proeWildfire 2.0\text\chinese.dtl menu_translation yesnccheck_type nccheckpro_unit_sys mmnssketcher_dec_places 2template_designasm D:\Program Files\proeWildfire2.0\templates\mmns_asm_design.asmtemplate_mfgnc D:\Program Files\proeWildfire2.0\templates\mmns_mfg_nc.mfgtemplate_solidpart D:\Program Files\proeWildfire2.0\templates\mmns_part_solid.prtpro_unit_length unit_mmpro_unit_mass unit_kilogramtol_display yestol_mode nominaltolerance_standard iso刚找到，你看看回答人的补充 2009-04-28 16:21菜单栏..编辑..设置..单位；点“毫米”，在点旁边的红色箭头设置，在转换··就行了这是第一种办法，应该可以的，你是不是漏了什么哦。

PROE 常用参数设置2010-03-15 17:37PROE---config.pro---常用参数+设置方法用PROE，就一定要灵活使用“config.pro”文件来设置属于自己的系统参数，界面，为后续的设计工作添油加速。

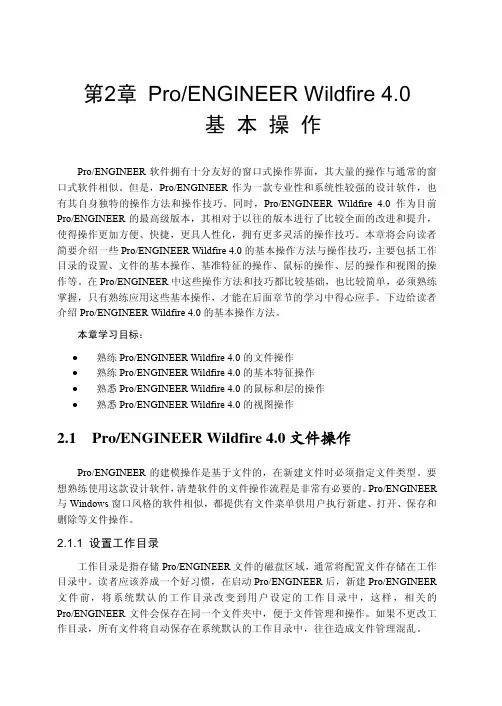

config.pro文件可以存放在以下两个地方：(1) Pro/E 安装目录下的text 目录；(2) Pro/E 的工作目录；以鼠标右键点选Pro/E 的快捷方式图标，－→“属性”－→“快捷方式”栏的“起始位置”即为工作目录。

当使用者进入Pro/E系统时，系统会先去读取text 目录下的config.pro 档案，然后再去读取Pro/E 工作目录下的config.pro 档案：这些档案内若有重复设定的参数选项，则系统会以最后读取的数据为主（亦即以工作目录下的config.pro 档案为主）。

因此系统管理者可以先将大环境需要所规画出来的config.pro 放于Pro/E 安装目录下的text 目录底下，而使用者再将自己规画的config.pro 放于Pro/E 的内定工作目录下。

另外于text 目录底下，系统管理者还可将config.pro 更名为config.sup，如此则可强制Pro/E 的使用者使用此项设定数据，后来读取的config.pro 若有重复之参数也无法改写。

启动 Pro/E 时，系统会自动加载环境设定档config.pro,若我们设定config.pro时用到某些较特殊的环境参数，例如：visible_message_line 1……则我们必须重新启动Pro/E，这些设定才会有效。

以下为常用的 config.pro 参数：=============================================================== ============================================================================ =============◆清除旧版文件命令：purge 在系统窗口下输入◆如何设置图纸视角【第一，第三视角】设置方法：在工程图模式下，执行…文件‟---…属性‟----…绘图选项‟，在下列选项中选择projection_type，修改默认的…third_angle‟为…first_angle‟，然后确定。

proe的参数设置•proe的参数设置PROE---config.pro---常用参数设置方法用PROE，就一定要灵活使用“config.pro”文件来设置属于自己的系统参数，界面，为后续的设计工作添油加速。

config.pro文件可以存放在以下两个地方：(1) Pro/E 安装目录下的text 目录;(2) Pro/E 的工作目录;以鼠标右键点选Pro/E 的快捷方式图标，-→“属性”-→“快捷方式”栏的“起始位置”即为工作目录。

当使用者进入Pro/E系统时，系统会先去读取text 目录下的config.pro 档案，然后再去读取Pro/E 工作目录下的config.pro 档案：这些档案内若有重复设定的参数选项，则系统会以最后读取的数据为主(亦即以工作目录下的config.pro 档案为主)。

因此系统管理者可以先将大环境需要所规画出来的config.pro 放于Pro/E 安装目录下的text 目录底下，而使用者再将自己规画的config.pro 放于Pro/E 的内定工作目录下。

另外于text 目录底下，系统管理者还可将config.pro 更名为config.sup，如此则可强制Pro/E 的使用者使用此项设定数据，后来读取的config.pro 若有重复之参数也无法改写。

启动Pro/E 时，系统会自动加载环境设定档config.pro,若我们设定config.pro时用到某些较特殊的环境参数，例如：visible_message_line 1……则我们必须重新启动Pro/E，这些设定才会有效。

以下为常用的config.pro 参数：◆清除旧版文件命令：purge 在系统窗口下输入◆如何设置图纸视角【第一，第三视角】设置方法：在工程图模式下，执行‘文件’---‘属性’----‘绘图选项’，在下列选项中选择projection_typ e，修改默认的‘third_angle’为‘first_angle’，然后确定。

PROE常⽤参数与设置⽅法PROE---config.pro---常⽤参数与设置⽅法⽤PROE，就⼀定要灵活使⽤“config.pro”⽂件来设置属于⾃⼰的系统参数，界⾯，为后续的设计⼯作添油加速。

config.pro⽂件可以存放在以下两个地⽅：(1) Pro/E 安装⽬录下的text ⽬录；(2) Pro/E 的⼯作⽬录；以⿏标右键点选Pro/E 的快捷⽅式图标，－→“属性”－→“快捷⽅式”栏的“起始位置”即为⼯作⽬录。

当使⽤者进⼊Pro/E系统时，系统会先去读取text ⽬录下的config.pro 档案，然后再去读取Pro/E ⼯作⽬录下的config.pro 档案：这些档案内若有重复设定的参数选项，则系统会以最后读取的数据为主（亦即以⼯作⽬录下的config.pro 档案为主）。

因此系统管理者可以先将⼤环境需要所规画出来的config.pro 放于Pro/E 安装⽬录下的text ⽬录底下，⽽使⽤者再将⾃⼰规画的config.pro 放于Pro/E 的内定⼯作⽬录下。

另外于text ⽬录底下，系统管理者还可将config.pro 更名为config.sup，如此则可强制Pro/E 的使⽤者使⽤此项设定数据，后来读取的config.pro 若有重复之参数也⽆法改写。

启动Pro/E 时，系统会⾃动加载环境设定档config.pro,若我们设定config.pro时⽤到某些较特殊的环境参数，例如：visible_message_line 1……则我们必须重新启动Pro/E，这些设定才会有效。

以下为常⽤的config.pro 参数：========================================================================== ============================================================================ ==◆清除旧版⽂件命令：purge在系统窗⼝下输⼊◆如何设置图纸视⾓【第⼀，第三视⾓】设置⽅法：在⼯程图模式下，执⾏…⽂件?---…属性?----…绘图选项?，在下列选项中选择projection_type，修改默认的…third_angle?为…first_angle?，然后确定。

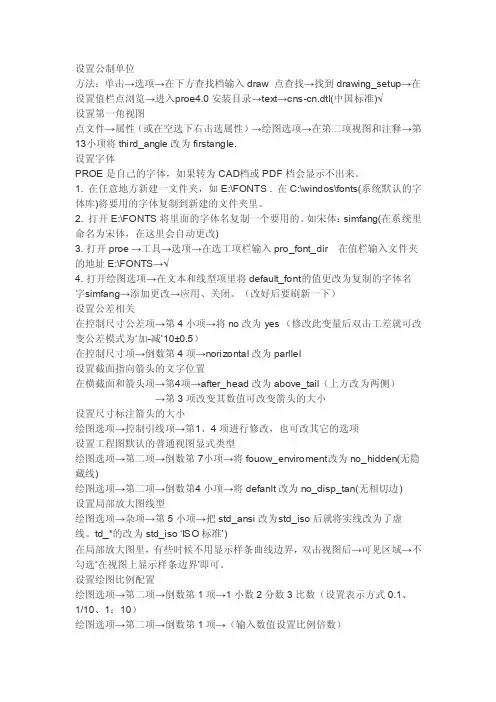

设置公制单位方法：‎单击→选项→在下方‎查‎找档输入draw‎点‎查找→找到dr‎a wi‎n g_set‎u p→在‎设置值栏点‎浏览→进入‎p roe‎4.0安装目‎录→t‎e xt→cns‎-c‎n.dtl(中国‎标‎准)√设置第一角‎视图点文件→属性（‎或在空选下右击选属‎性‎）→绘图选项→在‎第二‎项视图和注释→‎第13‎小项将thi‎r d_a‎n gle改‎为firs‎t ang‎l e.设置‎字体‎P ROE是自己‎的字‎体，如果转为CA‎D‎档或PDF档会显示‎不出来。

1. 在任‎意地方新建一文件夹‎，‎如E:\FONT‎S‎.在C:\w‎i nd‎o s\fon‎t s(系‎统默认的字‎体库)将要‎用的字体‎复制到新建的‎文件夹‎里。

2. 打‎开E‎:\FONTS ‎将‎里面的字体名复制一‎个要用的。

如宋体：s‎i mfang(在系‎统‎里命名为宋体，在‎这里‎会自动更改)‎3. ‎打开proe‎→工具‎→选项→在‎选工项栏输‎入pro‎_font_‎d ir‎在值栏输入‎文件‎夹的地址E:\F‎O‎N TS→√4. ‎打开绘图选项→在文本‎和线型项里将def‎a‎u lt_font‎的值‎更改为复制的字‎体名字‎s imfan‎g→添加‎更改→应用‎、关闭。

（‎改好后要‎刷新一下）‎设置公‎差相关在控制‎尺寸‎公差项→第4小项‎→‎将no改为yes ‎（修改此变量后双击工‎差就可改变公差模式‎为‎‘加-减’10±‎0.‎5）在控制尺‎寸项→‎倒数第4项→‎n ori‎z onta‎l改为pa‎r lle‎l设置截面‎指向箭‎头的文字位置‎在横‎截面和箭头项→第‎4‎项→after_h‎e ad改为above‎_tail（上方改‎为‎两侧）‎‎‎‎→第3项改变‎其数值可‎改变箭头的‎大小设置‎尺寸标注‎箭头的大小‎绘图选‎项→控制引线项‎→第‎1、4项进行修改‎，‎也可改其它的选项‎设置工程图默认的普通‎视图显式类型绘图‎选‎项→第二项→倒数‎第7‎小项→将fou‎o w_‎e nviro‎m ent‎改为no_‎h idde‎n(无隐‎藏线)绘图‎选项→‎第二项→倒数第‎4小‎项→将defan‎l‎t改为no_dis‎p_tan(无相切边‎)设置局部放大图‎线‎型绘图选项→杂‎项→‎第5小项→把s‎t d_‎a nsi改为‎s td_‎i so后就‎将实线改为‎了虚线。

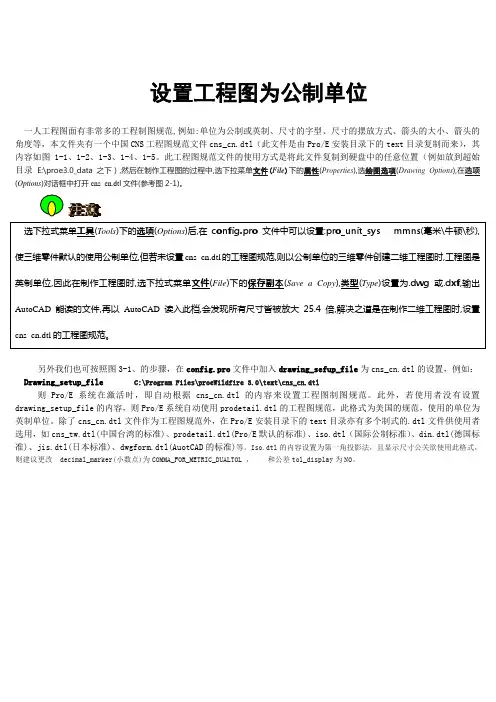

设置工程图为公制单位一人工程图面有非常多的工程制图规范,例如:单位为公制或英制、尺寸的字型、尺寸的摆放方式、箭头的大小、箭头的角度等，本文件夹有一个中国CNS工程图规范文件cns_cn.dtl（此文件是由Pro/E安装目录下的text目录复制而来），其内容如图1-1、1-2、1-3、1-4、1-5。

此工程图规范文件的使用方式是将此文件复制到硬盘中的任意位置（例如放到超始目录E:\proe3.0_data之下）,然后在制作工程图的过程中,选下拉菜单文件(File)下的属性(Properties),选绘图选项(Drawing Options),在选项(Options)对话框中打开cns_cn.dt l文件(参考图2-1)。

另外我们也可按照图3-1、的步骤，在config.pro文件中加入drawing_sefup_file为cns_cn.dtl的设置，例如：Drawing_setup_file C:\Program Files\proeWildfire 3.0\text\cns_cn.dtl则Pro/E系统在激活时，即自动根据cns_cn.dtl的内容来设置工程图制图规范。

此外，若使用者没有设置drawing_setup_file的内容，则Pro/E系统自动使用prodetail.dtl的工程图规范，此格式为美国的规范，使用的单位为英制单位。

除了cns_cn.dtl文件作为工程图规范外，在Pro/E安装目录下的text目录亦有多个制式的.dtl文件供使用者选用，如cns_tw.dtl(中国台湾的标准)、prodetail.dtl(Pro/E默认的标准)、iso.dtl（国际公制标准）、din.dtl(德国标准)、jis.dtl(日本标准)、dwgform.dtl(AuotCAD的标准)等。

Iso.dtl的内容设置为第一角投影法，且显示尺寸公关欲使用此格式，则建议更改 decimal_marker(小数点)为COMMA_FOR_METRIC_DUALTOL ，和公差tol_display为NO。

公制模板的设置pro/e 2001的缺省模板是英制，而我们习惯用公制环境来设计，每次新建文件得重选模板很烦人。

在CONFIG.PRO中加template_solidpart -->mmns_part_solid 缺省模板就变成公制了！以此类推，其它为：template_mfgmold mmns_asm_design.asmtemplate_sheetmetalpart mmns_part_sheetmetal.prttemplate_designasm mmns_asm_design.asmxx吧？操作步驟﹕首先打開PROE﹐點擊標題欄里的tools（工具）->optionss（選項）->這時會跳出一個設置對Option:輸入pro_unit_length﹐然后在右邊Value:輸入unit_mm﹐然后點Add/Change,再點Ap 然后重復在左下角Option:﹕輸入pro_unit_mass ﹐右邊輸入unit_gram﹐點Add/Change,點A 再重復->pro_unit_sys右邊mmns->template_solidpart右邊D:\（此處為你PROE的安裝目錄﹐譬如你安裝在C盤下﹐則改為C 同）Program Files\proeWildfire 2.0\templates\mmns_part_solid.prt->template_designasm右邊D:\Program Files\proeWildfire 2.0\templates\mmns_asm_des注意后面這兩個數值﹐就是你默認開啟的公制（mm）零件模板組立模板﹐模板的位置都是位于plates文件夾里﹐和然后點擊對話框上面中間的兩個小軟盤圖標保存﹐將默認的文件名curre 改為config.pro﹐保存到Pro/E目錄下的TEXT文件夾中即可﹐重新啟動PROE新建PART看看﹐OK 缺省模板的意思就是默认的绘图模板，如果你勾选，你绘图的时候输入1，就表示是一英寸。

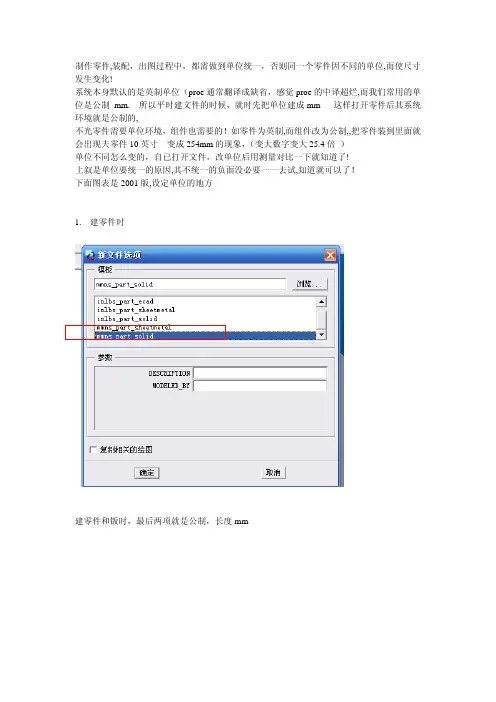

制作零件,装配，出图过程中，都需做到单位统一，否则同一个零件因不同的单位,而使尺寸发生变化!
系统本身默认的是英制单位（proe通常翻译成缺省，感觉proe的中译超烂,而我们常用的单位是公制 mm. 所以平时建文件的时候，就时先把单位建成mm 这样打开零件后其系统环境就是公制的,
不光零件需要单位环境，组件也需要的！如零件为英制,而组件改为公制,,把零件装到里面就会出现夫零件10英寸变成254mm的现象，（变大数字变大25.4倍）
单位不同怎么变的，自已打开文件，改单位后用测量对比一下就知道了!
上叙是单位要统一的原因,其不统一的负面没必要一一去试,知道就可以了！
下面图表是2001版,设定单位的地方
1.建零件时
建零件和钣时，最后两项就是公制，长度mm
2.建组件时
3.如果已经建成模型，查其现有的单位和更改单位都在这上面,1.相同大小，指尺寸一样大，如10mm 变更后为10/25.4 英寸，，2。

相同尺寸，如 1mm 为1英寸
4，建文件时，可以在configj里面改参数，这样子不用去选，出来都是mm ；另外就是建模板，打开时也都是mm
5. 3.0 版本的在这方面有直接说明，一看就一目了然, 2001没有，没有可以查帮助，帮助又权威又仔细!
... (*^﹏^*) ...。
