大工15春《数控技术》大作业及要求--答案

大工15春《数控技术》在线作业单选题判断题一、单选题（共10 道试题，共50 分。

）1. 数控机床具有较（）的生产率。

A. 低B. 高C. 以上选项都对D. 以上选项都不对-----------------选择：B2. 机床（）就是将加工工件的所有工序尽可能的由一台机床完成。

A. 复合化B. 离散化C. 以上选项都对D. 以上选项都不对-----------------选择：A3. 点位控制数控机床对其移动的路线（）要求。

A. 有B. 没有C. 以上选项都对D. 以上选项都不对-----------------选择：B4. 数控机床的操作较（）。

A. 简单B. 复杂C. 以上选项都对D. 以上选项都不对-----------------选择：B5. 坐标轴联动数是指（）插补程序控制的移动坐标数。

A. 同一个B. 不同C. 以上选项都对D. 以上选项都不对-----------------选择：6. 数控编程中，G01为（）指令。

A. 直线插补B. 圆弧插补C. 主轴转速D. 以上选项都不对-----------------选择：7. 加工中心（）刀库。

A. 自带B. 没有C. 以上选项都对D. 以上选项都不对-----------------选择：8. 加工中心（）数控机床。

A. 属于B. 不属于C. 以上选项都对D. 以上选项都不对-----------------选择：9. 数控编程中，S字用来规定（）。

A. 直线插补B. 圆弧插补C. 主轴转速D. 以上选项都不对-----------------选择：10. 采用（）可以提高数控机床的主轴转速。

A. 高速精密滚珠丝杠B. 陶瓷球轴承C. 以上选项都对D. 以上选项都不对-----------------选择：大工15春《数控技术》在线作业1单选题判断题二、判断题（共10 道试题，共50 分。

）1. 在三坐标的数控机床中，各坐标的运动方向通常是相互平行的。

数控技术参考答案一、选择题1-5CCACC 6-10ACCCC二、判断题1-5×××√√6-10××××√三、简答题1、答：数控机床技术发展的趋势：（1）高速度与超精度化（2）高可靠性（3）多功能化（4）多轴化（5）网络化（6）柔性化、智能化（7）绿色化2、答：开环控制系统由控制器和被控对象组成，由输入端通过输入信号控制被控对象得输出物理量得变化。

开环控制系统是最简单的一种控制系统。

闭环控制系统是负反馈控制系统，闭环控制系统具有输入信号控制被控量的通道，同时具有由输出量信号反馈到输入端的反馈通道。

负反馈控制系统是按输入信号与输出信号的偏差进行控制的。

开环控制系统简单，但不能抑制系统外部或内部扰动的影响。

闭环控制系统不但能抑制扰动的影响，对系统的动态和稳态性能都可能大大提高。

3、答：1）保证零件的加工精度要求。

2）方便数值计算，减少编程工作量。

3）寻求最短加工路线，减少空刀时间以提高加工效率。

4）尽量减少程序段数。

5）保证工件轮廓表面加工后的粗糙度的要求，最终轮廓应安排最后一走刀连续加工出来。

6）刀具的进退刀（切入与切出）路线也要认真考虑，以尽量减少在轮廓处停刀（切削力突然变化造成弹性变形）而留下刀痕，也要避免在轮廓面上垂直下刀而划伤工件。

4、绝对式测量：对于被测量的任意一点位置均由固定的零点标起。

每一个被测点都有一个相应的测量值。

特点：装置的结构较为复杂增量式测量：只测量位移量。

测量单位为0.01mm每移动0.01mm发出一个脉冲信号。

优点：装置简单，任何一个对中点都可作为测量的起点。

在轮廓控制的数控机床上大都采用这种方式。

缺点：在增量式检测系统中，移距是由测量信号计数读出，一旦计数有误，以后测量结果则完全错误。

如出某种事故，无法恢复。

5、有程序的输入／输出装置、数控装置、伺服驱动这三部分。

数控装置是数控系统的核心。

它由输入／输出接口线路、控制器、运算器和存储器等部分组成。

《数控技术》大作业复习一、回顾作业3月25日《数控技术》数控技术作业一、简答题:1.数控铣削的主要加工对象是什么?答、数控铣削的主要加工对象有以下几类:1)平面类零件2)变斜角类零件3)曲面类零件4)复杂零件5)高精度零件6) 一致性要求好的零件2.加工中心的主要加工对象是什么?答、加工中心的主要加工对象有以下几类:1)既有平面又有孔系的零件:2)结构形状复杂，普通机床难加工的零件3)外表不规则的异型零件4)周期性投产的零件5)加工精度要求高的中小批量零件6)新产品试制中的零件3.数控铣削和加工中心加工工艺主婴包括哪些内容?答、数控铣削和加工中心加工工艺主要包括如下内容:1)分析被加工零件的图样，明确加工内容及技术要求。

2)确定零件的加工方案，制定数控加工工艺路线，如划分工序、安排加工顺序、处理与非数控加工工序的衔接等。

3)加工工序的设计，如选取零件的定位基准、夹具方案的确定、工步划分。

刀具选择和确定切削用量等。

4)数控加工程序的调整，如选取对刀点和换刀点、确定刀具补偿及确定加工路线等.4.为什么要进行刀具补偿?答、刀具补偿分为刀具长度补偿和刀具半径补偿。

如果不进行长度补偿，我们在编程时就必须考虑刀具的实际长度和各把刀具的不同长度，这样就非常不方便，而刀具长度补偿功能它使刀具在Z方向上的实际位移量比程序给定的值增加或减少一个偏置量。

这使得在程序编制中，可以不必考虑刀具的实际长度以及各把刀具不同的长度尺寸，方便和简化了编程。

另外，在编程时是以刀位点进行编程，而刀位点与刀刃切削点间有一个半径的偏差，如果不进行刀具半径补偿，我们就必须增求出刀具刀位点的运动轨迹，这样编程也非常不方便。

当进行了半径补偿，可不必求出刀具刀位点的运动轨迹，只需按被加工工件轮廓曲线编程，同时在程序中给出刀具半径的补偿指令，就可加工出零件的轮廓曲线，使编程工作简化。

5.什么是固定循环指令?答、固定循环指令，主要用于孔加工，包括钻孔、扩孔、铰孔、镗孔和攻螺纹等.使用固定循环指令，一个程序段可以完成一个孔的全部动作(钻孔进给、退刀、孔底暂停等)，达到简化程序、减少偏程工作量的目的。

数控技术应用试题及答案一．是非题（一）职业道德1（√）安全管理是综合考虑“物”的生产管理功能和“人”的管理，目的是生产更好的产品2（√）通常车间生产过程仅仅包含以下四个组成部分：基本生产过程、辅助生产过程、生产技术准备过程、生产服务过程。

3（√）车间生产作业的主要管理内容是统计、考核和分析。

4（√）车间日常工艺管理中首要任务是组织职工学习工艺文件，进行遵守工艺纪律的宣传教育，并例行工艺纪律的检查。

（二）基础知识1（×）当数控加工程序编制完成后即可进行正式加工。

2（×）数控机床是在普通机床的基础上将普通电气装置更换成CNC控制装置。

3（√）圆弧插补中，对于整圆，其起点和终点相重合，用R编程无法定义，所以只能用圆心坐标编程。

4（√）插补运动的实际插补轨迹始终不可能与理想轨迹完全相同。

5（×）数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。

6（×）用数显技术改造后的机床就是数控机床。

7（√）G代码可以分为模态G代码和非模态G代码。

8（×）G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令。

9（√）圆弧插补用半径编程时，当圆弧所对应的圆心角大于180o时半径取负值。

10（×）不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。

11（×）数控机床按控制系统的特点可分为开环、闭环和半闭环系统。

12（√）在开环和半闭环数控机床上，定位精度主要取决于进给丝杠的精度。

13（×）点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。

14（√）常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。

15（√）通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

16（×）数控机床适用于单品种，大批量的生产。

17（×）一个主程序中只能有一个子程序。

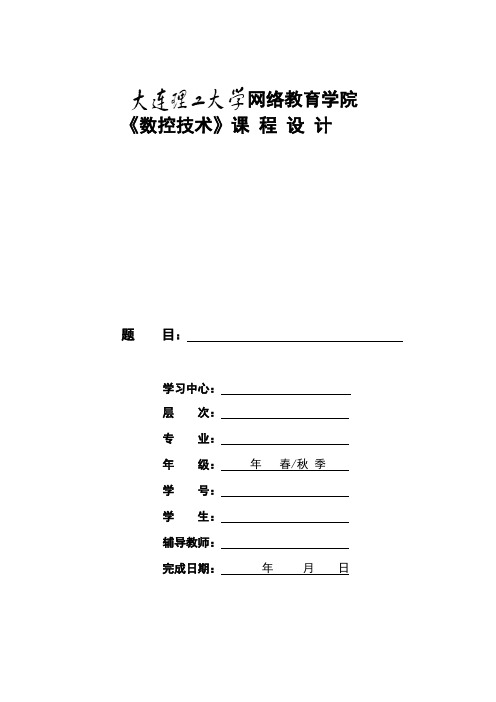

网络教育学院《数控技术》课程设计题目：学习中心：层次：专业：年级：年春/秋季学号：学生：辅导教师：完成日期：年月日大工15春《数控技术》课程设计注意：从以下5个题目中任选其一作答。

题目一：图示板类零件，其厚度为10mm，需进行外轮廓的铣削精加工，精加工余量为0.2mm。

选择的立铣刀直径为φ20mm。

试写出该零件轮廓的精加工程序，其它参数合理自定，并加以注释。

总则：不限制数控机床的系统选择，可以根据自己的习惯选用数控系统进行编程，加工参数合理自定。

要求：撰写一份word文档，里面包括上图所示零件的加工程序和程序段的注释。

作业提交：以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点提交即可。

如下图所示。

注意事项：独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！题目二：已知毛坯尺寸为Φ45×100mm，加工成如下图所示零件，编写数控加工程序，并加以注释。

总则：不限制数控机床的系统选择，可以根据自己的习惯选用数控系统进行编程，加工参数合理自定。

要求：撰写一份word文档，里面包括上图所示零件的加工程序和程序段的注释。

作业提交：以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点提交即可。

如下图所示。

注意事项：独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！题目三：已知毛坯尺寸为Φ40×60mm，加工成如下图所示零件，编写数控加工程序，并加以注释。

总则：不限制数控机床的系统选择，可以根据自己的习惯选用数控系统进行编程，加工参数合理自定。

要求：撰写一份word文档，里面包括上图所示零件的加工程序和程序段的注释。

答：T0101 调用一号刀并起用一号刀具和标刀之间的位置补偿M3S1000 主轴转速1000 r/minG0 X42 Z2. M08G71 U2 R1 粗车循环G71 P1 Q2 U1 W0 F0.3 S800N1 G0 X22.36 W0G1 Z0 F0.15G03 W-20 R15G1 W-7G2 W28.36 Z-30 R3G1 X30X36 Z-38N2 X40G70 P1 Q2 精车循环G0X100 Z100.M5 主轴停止转动M30 结束作业提交：以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点提交即可。

东大15春学期《机床数控技术》在线作业及满分答案一、单选题（共10 道试题，共60 分。

）1. CNC系统是指（）A. 适应控制系统B. 群控C. 柔性制造系统D. 计算机数控系统正确答案：D2. 下面不属于并行处理技术的方法是（）A. 资源重复B. 时间重叠C. 资源共享D. 中断执行正确答案：D3. 单微处理机CNC装置，微处理机与存储器、输入输出控制等各个接口相连是通过（）A. 总线B. 输入输出接口电路C. 主板D. 专用逻辑电路正确答案：A4. 滚动导轨油很多优点和缺点，下面不是滚动导轨的缺点的是（）A. 动、静摩擦系数很接近B. 结构复杂C. 对脏物较敏感D. 成本较高正确答案：A5. 下面哪部分是数控机床的核心部件（）A. 控制介质B. 数控装置C. 伺服系统D. 检测装置正确答案：B6. 数控车床刀架的位置布置形式有（）A. 前置式和后置式B. 排式和转塔式C. 筒式和管式D. 蜗轮蜗杆式和齿轮式正确答案：A7. 数控机床的主机（机械部件）主要包括：床身、主轴箱、刀架、尾座和（）。

A. 进给机构B. 液压系统C. 冷却系统D. 数控程序正确答案：A8. 通常CNC系统通过输入装置输入的零件加工程序存放在（）A. EPROM中B. RAM中C. ROM中D. EEPROM中正确答案：B9. 在数控系统中，主要实施对数控系统的运算和管理的是（）A. 中央处理单元B. 存储器C. 外部设备D. 输入/输出接口电路正确答案：A10. CNC系统中的PLC含义是（）A. 可编程逻辑控制器B. 显示器C. 多微处理器D. 环形分配器正确答案：A15春学期《机床数控技术》在线作业1二、判断题（共8 道试题，共40 分。

）1. MDI键盘属于CNC系统的输出设备。

A. 错误B. 正确正确答案：A2. 光电盘可以分为绝对式和相对式的。

A. 错误B. 正确正确答案：B3. RS232串行通讯接口可用于数控加工程序的自动输入。

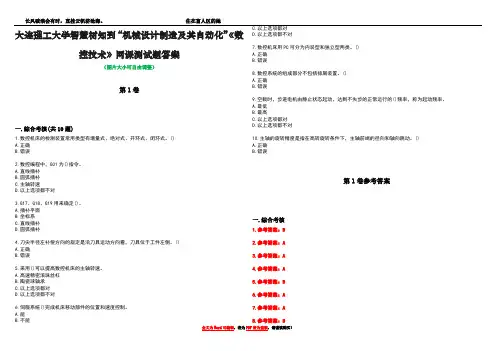

大连理工大学智慧树知到“机械设计制造及其自动化”《数控技术》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.数控机床的检测装置常用类型有增量式、绝对式、开环式、闭环式。

()A.正确B.错误2.数控编程中，G01为()指令。

A.直线插补B.圆弧插补C.主轴转速D.以上选项都不对3.G17、G18、G19用来确定()。

A.插补平面B.坐标系C.直线插补D.圆弧插补4.刀尖半径左补偿方向的规定是沿刀具运动方向看，刀具位于工件左侧。

()A.正确B.错误5.采用()可以提高数控机床的主轴转速。

A.高速精密滚珠丝杠B.陶瓷球轴承C.以上选项都对D.以上选项都不对6.伺服系统()完成机床移动部件的位置和速度控制。

A.能B.不能C.以上选项都对D.以上选项都不对7.数控机床用PC可分为内装型和独立型两类。

()A.正确B.错误8.数控系统的组成部分不包括排屑装置。

()A.正确B.错误9.空载时，步进电机由静止状态起动，达到不失步的正常运行的()频率，称为起动频率。

A.最低B.最高C.以上选项都对D.以上选项都不对10.主轴的旋转精度是指在高转旋转条件下，主轴前端的径向和轴向跳动。

()A.正确B.错误第1卷参考答案一.综合考核1.参考答案：B2.参考答案：A3.参考答案：A4.参考答案：A5.参考答案：B6.参考答案：A7.参考答案：A8.参考答案：B9.参考答案：B10.参考答案：B。

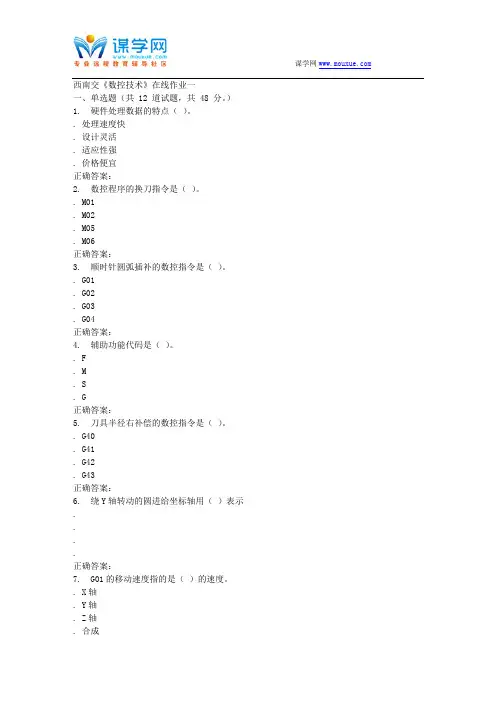

西南交《数控技术》在线作业一一、单选题（共 12 道试题，共 48 分。

）1. 硬件处理数据的特点（）。

. 处理速度快. 设计灵活. 适应性强. 价格便宜正确答案：2. 数控程序的换刀指令是（）。

. M01. M02. M05. M06正确答案：3. 顺时针圆弧插补的数控指令是（）。

. G01. G02. G03. G04正确答案：4. 辅助功能代码是（）。

. F. M. S. G正确答案：5. 刀具半径右补偿的数控指令是（）。

. G40. G41. G42. G43正确答案：6. 绕Y轴转动的圆进给坐标轴用（）表示....正确答案：7. G01的移动速度指的是（）的速度。

. X轴. Y轴. Z轴. 合成正确答案：8. 下列不属于脉冲增量插补的是（）。

. 逐点比较法. 数值积分法. 比较积分法. 双插补正确答案：9. 下列不是数控机床的检测装置有（）。

. 脉冲编码器. 感应同步器. 光栅. 千分表正确答案：10. 编程时一般选择（）作为编程坐标系。

. 工件坐标系. 机床坐标系. 刀具坐标系. 工作台坐标系正确答案：11. 刀具长度正向补偿的数控指令是（）。

. G42. G43. G44. G45正确答案：12. 绝对坐标编程的数控指令是（）。

. G90. G91. G92. G93正确答案：西南交《数控技术》在线作业一二、多选题（共 13 道试题，共 52 分。

）1. 手动编程适用于（）。

. 几何形状简单零件. 两坐标加工零件. 复杂曲面零件. 临时加工正确答案：2. 闭环伺服系统的执行元件可以选择（）。

. 步进电机. 交流伺服电机. 直流伺服电机. 直线电机正确答案：3. 多任务系统的任务调度方法有（）. 简单循环调度法. 时间片轮换调度法. 抢占式优先调度法. 非抢占式优先调度法正确答案：4. 对多资源系统的并行处理实现方式有（）。

. 并发处理. 资源分时共享. 流水处理. 串行处理正确答案：5. 开环伺服驱动系统的组成部分有（）。

Ⅰ。

判断题1（×)2（√)3（√）4（×）5（×）6（×）7（×）8(×）9（×）10（×）11（√)12（×）13(×）14(√)15（×）16(×)17（×）18 (√）19正确20 （√）21 （×）22 （×) 23 (√）24 （√）25 （√) 26 （×）27 （×）28 （×) 29 (×）30 （×）31 （√) 32 （×）33 (×）34 （×)35 （√）36 (√）37 (×) 38 （√）39 （√) 40 （√）41 (√）42 （×）43 (×) 44 （×）45 (√) 46 （×）47 （×) 48 （×）49 （×）50 （×）51 (×）52（×）53 (×）54 （√）55 (√）56 （×）57 （√）58 (√）59 （√) 60 （√）61 (√）62 (√）63 （√）64 （×）65 （×）66 （√）67 （√）68 (√）69 (√)（×）71 （×）72 (√）73 （√) 74 (×）75 （√）76 （×）77 （√) 78 （×) 79 （√）80 （×）81 （×）82 （√) 83 （√）84 （×) 85 （√）86 (√）8788（√）89（×）90（×）91(√）92（√)Ⅱ.选择题1B23B45C678A9答案: C 10111213 A 14 A 15 B 1617 B 1819 C 20 C 2122 B 23 B 24252627283031 C 32 A 3334 A 3536373839 C 4041424344 B 454647484950答案: C 51D525354A5556C575859606162C63A 65 C 66 A 6768 A 69 B 70717273 C 747576 A 77 C 78798081828384858687答案：C 88答案：C 89B909192939495A96答案：A 97C98A100C101C102103C104105106107108109C110111C112答案:C 113114答案：B 115D116117 B 118 A 119 B 120121 B 122 C 123124125126 B 127128129 B 130 A 131 A 132133 B134答案：B 135136C137138答案:B 139140141A142143144答案：C 145146147148149150151152153154155答案：C 156答案：A 157B158159160161答案： B 162答案：D 163164165答案: A 166167168170答案：D 171答案：C 172173174答案：C 175176177答案： A 178179180答案：D 181182答案：A 183184答案:A 185186答案：B188答案：B 189B190191答案:B 192193答案: A 194195答案:C 196197答案：B 198199答案：D 200答案：A 201202答案：D 203答案：D 204答案：B 205206答案：C 207208答案：D 209210211212答案:D 213214B215答案：D 216217218答案:C 219B220答案：D 221222答案:C 223224答案：A 225226227228229答案：C 230答案:D 231232D233234A235答案：C 236答案:A 237238239240241答案：B 242答案：D 243244245246247248249答案：A 250251答案：C 252253答案：B 254答案: A 255A256257258答案：C 259C260261262263264答案：C 265答案： C 266267C268答案: C 269270C271答案：C 272C273274答案：A 275答案：C 276答案: A 277答案:A 278279答案:D 280C281282283答案:B 284285D286答案:D 287288289290291答案:CC293C294295答案：C296297答案：B298299300301302303Ⅲ.填空题123答案:柔性制造单元，计算机集成制造系统4答案：计算机数字控制柔性制造单元 CIMS答案：自适应控制系统6答案：刀具半径补偿7答案：辅助89答案：顺圆逆圆10111213圆弧1415答案：|X b—X a|+|Y b—Y a｜1617答案：插补181920答案：脉冲21答案：相接近（或相同) 22答案:光电隔离23答案：某个载波的相位2425答案：2562627答案：独立编址统一编址28290。
