帷幕灌浆检查孔压水试验成果表
- 格式:xls
- 大小:22.00 KB
- 文档页数:2
钻孔记录表
工程名称:孔号:地面标高:m机高:m
工程部位:合同编号:日期:年月日
灌浆裂隙冲洗记录表工程名称:部位:孔号:
工程项目:段次段长自m至m计m日期:
班长:记录:质检:监理:
灌浆记录表
班长:记录员:质检员:监理:
仅供个人学习参考
检查孔压水试验流量观测记录表部位:孔号:
压力阶段:孔深:m试验段次段长自m至m计m
压力表压力:MPa全压力:MPa
施工单位:施工时间年月日
班长:记录:质检:监理:
帷幕灌浆成果一览表
制表:校核:审核:日期:年月日
仅供个人学习参考

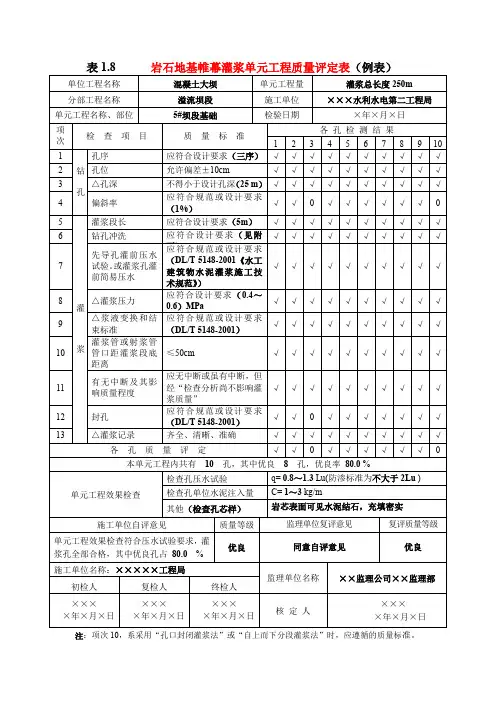

帷幕灌浆孔允许偏差浙水-表8.4.9.4。
帷幕灌浆验收用表格表格填写及使用说明一、表格填写1.工程名称:金安桥水电站;2.工程部位:分部工程所在部位;3.工程项目:灌浆工程;4.灌浆类别:回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等;5.地距:指孔位所在位置的开孔面至钻机底座的距离(垂直或斜距),排架上施工时为开孔口与钻机底座的距离;6.孔号、孔序及桩号:原则上按设计图或施工图统一填写,如有调整则按调整后的实际情况填写;7.压力阶段:单点法为一个压力阶段,五点法为三个压力阶段;8.全压力:需考虑地下水位所在的位置及孔斜的影响;9.承建单位:施工单位全称;10.施工单位:施工队全称;11.弃浆量:包括管路占浆、无效孔段占浆及槽内余浆;12.水尺对应浆量:采用杭探厂生产的200L搅拌槽时,考虑浆液搅拌过程中有波动,满槽时槽内浆量亦不足200L,根据计算每cm水尺读数对应浆量取4.2L;13.纯灌时间:孔段用于灌浆作业的时间,不包括中断或间歇时间;14.延灌时间:孔段自开始至结束总历时;15.栓塞压缩:每个塞球按2cm~3cm计算,压缩值与塞球规格成正比;16.内管上余:指外管顶端与内管顶端的差值;17.统计图表及竣工图:按照《水工建筑物水泥灌浆施工技术规范》(DL/T 5148-2001)的有关规定;18.单元工程验收表格:按照《水电水利基本建设工程质量等级评定标准第一部份:土建工程》(DL/)有关规定填写。
二、使用说明1.由于灌浆采用自动记录仪,孔壁冲洗记录表、裂隙冲洗记录表、检查孔压水试验流量观测记录表、先导(物探)孔水位观测记录表、灌浆记录表、接缝灌浆记录表()仅作为临时手工记录时采用;2.浆液检测记录表(表)主要用于监理人员检测浆液比重,施工单位临时采用手工记录时检测浆液比重亦用此表;3.上表中备注栏标注“一式两份”的表格,由施工单位填写;施工单位、监理单位各保存一份。
钻孔记录表工程名称:孔号:桩号:地距: m 机高: m 工程部位:合同编号:日期:年月日4施工单位:现场监理:现场业主代表:5先导(物探)孔水位观测记录表部位孔号孔深米第页共页钻孔中测点距地面高米试验段自米(压水前、后,起钻前、后)至米地面高程米年月计米记录:班长:队长:技术员:监理:灌前灌后波速检测汇总(统计)表工程名称:合同编号:承建单位:监理单位:施工时段:制表:校对:审核:日期:灌浆裂隙冲洗记录表工程名称: 部位: 孔号:桩号:工程项目: 段次段长自 m至 m计 m 日期 :机长:班长:质检:记录员:准灌证工程名称:工程部位:孔号:孔序: 桩号:设计孔深承建单位:合同编号: NO:制浆工序表用浆部位:孔号:孔序:段次段长自 m至 m计 m灌浆记录表工程名称:部位:孔号:孔序:灌浆类别:工程项目:段次段长自 m至 m计 m地面标高:日期:年月日13记录员: 质检员: 现场监理:现场业主代表:14千(百)分表抬动观测记录观测孔:孔号:试验孔:孔号:孔深:工作时间:孔段:年月日机长:班长:记录:日期:年月日灌浆施工现场统计表工程名称: 工程部位:施工单位:日期:年月日施工单位:监理单位:业主单位:浆液检测记录表孔号:孔序:孔深: m 段次段长自 m至 m计 m检测人:日期:灌浆现场单孔(段)验收表承建单位:工程部位:单元编号:孔口高程m:孔号:孔序:砼厚m:桩号:开竣工日期:检查孔压水试验流量观测记录表部位: 孔号 : 第页共页压力阶段:孔深: m 试验段次段长自 m至 m计 m压力表高度: m 地下水位深度: m压力表压力: MPa 全压力: MPa施工单位:施工时间年月日记录:质检:监理:业主:工程名称:孔号:桩号:施工次序:孔口高程:施工单位:开竣工日期:制表:校核:审核:日期:年月日22工程名称:工程部位:高程:施工时段:2324 技术负责人:校核:资料整理员:帷幕灌浆综合统计表工程名称:部位:高程:施工次序:第页共页技术负责:校核:资料整理员:帷幕灌浆工程完成情况表工程名称:分部工程名称:合同编号:承建单位:监理单位:25制表:校对:审核:日期:年月日26灌浆钻孔孔斜测量统计表承建单位:单元:仪器型号:操作记录者:校核者:日期:年月日检查孔(先导孔)钻孔综合柱状图钻孔编号:部位:钻探单位:机组号:制图:校核:帷幕灌浆单元工程质量等级评定表承包单位:合同编号:. NO:。
目录1帷幕灌浆试验概况 (3)2帷幕灌浆试验区域 (3)3帷幕灌浆试验依据 (3)4帷幕灌浆试验孔完成情况 (3)5帷幕灌浆试验机械配置及人员组合 (4)5.1 机械配置 (4)5.2 人员组合 (4)6施工总体布置 (5)6.1 施工用水 (5)6.2 施工用电 (5)6.3 施工平台 (5)7帷幕灌浆试验 (5)7.1 帷幕灌浆试验施工工艺流程 (6)7.2 帷幕灌浆试验施工步骤 (6)7.2.1 钻孔定位 (6)7.2.2 钻孔 (6)7.2.3 测斜 (7)7.2.4 钻孔冲洗 (7)7.2.5 裂隙冲洗 (7)7.2.6 压水试验 (7)7.2.7 制浆 (8)7.2.8 灌浆 (8)7.2.9 封孔 (10)7.2.10 检查 (10)7.3 特殊情况处理 (11)8结论 (11)9附件 (13)9.1 附表 (13)9.2 附图 (13)帷幕灌浆试验报告1 帷幕灌浆试验概况根据合同文件及图纸设计要求,以及监理人的指示,同一地段的基岩灌浆在固结灌浆完成后进行帷幕灌浆的施工,为了使帷幕灌浆的设计和施工技术要求更符合本工程的实际情况,所以在主体工程帷幕灌浆施工前, 先进行帷幕灌浆试验, 试验的目的和任务主要是通过帷幕灌浆试验论证采用的施工方法在技术上的可行性和效果上的可靠性,推荐合理的施工程序,优良的施工工艺,提供布孔方式、孔距以及灌浆压力等技术参数,同时检查各种灌浆机械设备的性能等。
2 帷幕灌浆试验区域根据趾板基础和趾板的布置,帷幕灌浆试验区域定在固结灌浆已完成的趾板 1 段, 具体试验区域详见帷幕灌浆试验布孔图(附图1)。
3 帷幕灌浆试验依据3.1 设计施工技术图纸;3.2 合同文件;3.3 《水工建筑物水泥灌浆施工技术规范》DL/5148-2012;3.4 批复及下达的《帷幕灌浆试验方案》;3.5 帷幕灌浆试验孔成果资料4 帷幕灌浆试验孔完成情况本次帷幕灌浆试验由两排组成共计10个孔,4个I 序孔(包括1个先导孔),2个II 序孔,4个Ⅲ序孔。
SXHJ投资开发有限公司XH水力发电厂大坝扬压力超标处理工程帷幕灌浆试验报告SXGM建设有限公司2015年3月批准审核校核编写目录一、概述 (3)1.1试验目的 (3)1.2工程概况 (3)1.3试验区的选择与布置 (3)二、完成工程量 (4)三、施工依据 (4)四、施工工艺 (4)4.1工艺流程 (4)4.2造孔 (5)4.3钻孔冲洗及压水试验 (5)4.4灌浆 (6)4.5抬动变形观测 (8)4.6施工记录 (8)4.7帷幕先导孔施工 (8)五、帷幕灌浆试验成果分析 (8)5.1钻孔孔斜 (8)5.2施工抬动观测成果分析 (10)5.3特殊情况处理 (10)5.4帷幕试验灌前压水试验透水率分析 (10)5.5帷幕试验灌浆单位注灰量分析 (11)5.6灌浆浆液比级分析 (16)5.7灌浆压力分析 (16)5.8工程质量检查 (17)5.9帷幕试验成果与工程质量检查成果对比分析 (18)六、结论及建议 (19)6.1试验结论196.2施工建议 (20)七、施工器材检验 (20)7.1灌浆监测器具 (20)7.2水泥检测 (20)八、附件 (21)一、概述1.1试验目的论证本次帷幕补强工程采用的灌浆方法在技术上的可行性、施工效果的可靠性、经济上的合理性;推荐合理的施工方法、施工程序和施工参数,如灌浆孔排数、排距、孔距、孔深、灌浆压力、灌浆材料与浆液、单位注入量范围等;研究适宜的灌浆质量标准和检查方法;为后期的施工提供依据;确定合理的工效和资源配置,为后期工期计划和保证提供依据。
1.2工程概况XH水力发电厂大坝扬压力超标处理工程主要是对(表孔10#~13#坝段及左中孔14#坝段)上游帷幕和(表孔10#、12#坝段)下游帷幕补强灌浆、坝基排水廊道新钻副排水孔、排水孔扫孔以及加强监测等内容,增强坝体稳定性和坝基长期渗透稳定性,降低渗漏水量。
1.3试验区的选择与布置根据技术要求试验区选定在表孔12#坝段,分为A线补强灌浆和B线补强灌浆两个试验区。
基岩帷幕灌浆钻孔冲洗及压水试验要领第一节钻进一、钻孔方法灌浆帷幕的钻孔是实现帷幕灌浆的先决条件,只有通过特设的钻孔,才能进行帷幕灌浆。
基岩中采用回转式钻机,主要有硬质合金钻进,钻粒钻进和金刚石钻进三种,可根据岩石的硬度、完整性和可钻性的情况而选用。
在较软的、可钻性为6—7级以下的岩石中,多采用硬质合金钻进;在7级以上的坚硬岩石中,多采用钻粒钻进;在石质坚硬且较完整的岩石中,应尽可能地采用金刚石钻进。
近期经常采用的是金刚石或硬质合金钻头钻进,而钻粒钻进方法已很少被采用了。
金刚石钻进,不仅岩粉少,而且钻进效率和岩芯采用率均较高,钻孔孔间也容易得到保证。
2001年制定的水泥灌浆施工技术规范中规定:帷幕灌浆孔也可采用冲击或冲击回转式钻机钻进。
当采用这种方法钻进时,应加强钻孔和裂缝的冲洗。
钻孔的孔径,随着钻孔类别,钻进方法,钻孔深度和岩石情况而定。
灌浆孔的孔径,一般多为59mm或75mm,在保证灌浆质量的前提下,一般宜优先选用小口径钻孔,但不得小于46mm。
检查孔的孔径要稍大一些,一般可为75mm或91mm。
二、钻扎方向帷幕灌桨钻孔的方向宜根据岩层构造、裂隙角度和施工条件而定。
最有利的钻孔方向是与裂隙面或岩层面垂直,这样,同样深的钻孔可以穿过较多的裂隙或岩层面,能节省钻孔数量,灌浆效果也好。
但钻斜孔施工比较困难,钻孔深度超过50m时,孔向易于“上飘”,诸多斜孔的方位角和倾角保持一致也较困难。
所以,在没有特定要求,或不影响灌浆质量和不道多地增加钻孔工作量的情况下,为便于钻进和灌浆施工,帷幕钻孔宜采用铅直孔。
钻孔时,应按照设计的孔向钻进。
如果设计的是铅直孔,就按铅直方向钻进;如果设计的是斜孔,就要按照规定的倾斜度和方位角钻进,并保证钻孔偏斜率不超过允许值,这样,在灌浆之后,才有可能联结成帷幕,起到防渗作用。
三、钻孔偏斜率的允许值铅直孔的偏斜率就是孔底的偏距与铅直孔孔深之比,也就是钻孔钻完后,其水平投影之长与其立面投影之长的比值,常用百分数表示,见图7-1。
帷幕灌浆工程质量检查方案
(1)帷幕灌浆过程质量检查实行三检制,并由监理工程师进行抽检,主要检测项目见下表
帷幕灌浆施工过程质量检验项目表
(2)帷幕灌浆最终质量检查以检查孔的压水试验成果资料为主,并结合对钻孔取芯、竣工资料和其他测试成果的分析进行综合评定。
(3)帷幕灌浆检查孔的数量为灌浆孔数的10%,每个单元工程内至少应布置有一个质量检查孔,
(4)检查孔压水试验在该部位灌浆结束14d后进行。
(5)帷幕灌浆质量合格标准:坝体混凝土与基岩接触段及其下一段的合格率应为100%;其余各段的合格率应为90%以上,不合格段的透水率值不超过设计规定值的100%,且不集中即认为合格。
否则按监理工程师的指示或批准的措施进行处理。
(6)封孔质量检查:先导孔、物探检查孔、帷幕灌浆孔灌浆封孔结束后,为检查封孔效果,可按监理工程师指示,对其指定的孔位进行扫孔检查,主要检查水泥结石芯样的密实程度,必要时,可进行室内容重、抗压、抗渗试验。
三副坝帷幕灌浆试验报告.前言大伙房除险加固工程中三副坝的帷幕灌浆工程,因为地质条件较复杂,与前期的灌浆工程地质条件不相符,经监理工程师批准,在第七块混凝土盖板(⑦单元)进行帷幕灌浆试验工作,确定灌浆参数,共布置了个灌浆孔(包括个导孔,个检查孔)。
帷幕灌浆试验完成的外业试验工作量详见下表。
帷幕灌浆试验工作量统计表.地质简况该试验段地层岩性为前震旦系花岗片麻岩。
从导孔、检查孔钻取的岩芯鉴定可知,主要岩性为全风化、强风化的花岗片麻岩。
局部夹辉绿岩脉或石英岩脉。
花岗片麻岩主要矿物成分为:石英、长石、云母及暗色矿物。
节理较发育,呈张开微张状态,节理面有黄色水锈、白色的钙质薄膜,呈平直粗糙起伏粗糙状态,节理连通性较好。
岩芯一般呈柱状、短柱状、碎块状。
.帷幕灌浆孔的布置、孔向与孔深的确定帷幕灌浆试验在平台上,钻孔设在第七单元,孔间距为,检查孔位于与之间。
帷幕灌浆试验孔孔向全部采用铅直孔。
孔深控制在基岩下,并达到设计帷幕线底线。
由于混凝土盖板厚度不同,孔深也不同。
孔深一般在。
.帷幕灌浆试验施工工艺()帷幕孔的灌浆次序灌浆施工次序的原则是逐渐缩小孔距,即钻孔逐渐加密。
逐渐加密的优点是:浆液逐渐挤密压实,可以促进灌浆帷幕的连续性;能够逐序升高灌浆压力,有利于浆液的扩散和提高浆液结石的密实性;根据各次序孔的单位注入量和透水率的分析,可起到反映灌浆情况和灌浆质量的作用,为增、减灌浆孔提供论据;减少邻近孔串浆现象,有利于施工。
本次灌浆试验根据设计意图采用单排孔帷幕,其施工次序是:首先钻灌第次序孔,然后钻灌第次序孔,最后钻灌第三次序孔。
()灌浆施工方法本工程设计要求帷幕灌浆孔孔深为基岩下。
为此,将全孔分为两段钻灌,段长:上段为,下段为。
采用自上而下孔口封闭式分段灌浆。
具体方法将孔口设置孔口封闭器,自上而下分段钻进,逐段灌浆不待凝。
灌下段时上段自行复灌。
射浆管距离孔底一般不大于。
施工顺序为:第一段钻进洗孔压水灌浆第二段钻进洗孔压水灌浆封孔钻孔:设孔口管的帷幕孔,钻孔前均先埋设孔口管,并待凝后进行钻孔。
表4-5-2 灌浆工程申请(许可)单同意灌注补充完善施工准备工作后重新申报说明:1、一式四份报监理机构,签证后返回承建单位二份,供单元工程质量评定时备查。
表4-5-1 灌浆钻孔工序质量检验签证表承建单位:合同编号:№:说明:1、本表适用浅孔固结、回填灌浆钻孔检验签证。
2、一式四份报送监理机构,监理签证后返回承建单位二份,供单元工程质量评定时备查。
3、各孔检测数据凡可用数据表示的均应填写数据,不便用数据表示的可用符号表示。
“√”表示“符合质量标准”,“×”表示“不合格”,“○”表示优良。
灌浆工程准灌证说明:本表一式四份报监理机构,签证后返回承建单位二份,供单元工程质量评定时备查。
表4-5-4 固结灌浆单元工程质量等级评定表说明:1、一式四份报监理机构,质量评定完成后返回承建单位二份。
2、凡设计要求可用数据表示的应在“质量标准”栏注明。
3、各孔检测数据凡可用数据表示的均应填写数据,不便用数据表示的可用符号表示,“√”表示“符合质量标准”,“×”表示“不合格”,“○”表示“优良”。
表4-5-8 抬动监测钻孔及安装工序质量检验签证表说明:1、表中检查结果为承建单位终检人员和监理机构签证人员共同检查结果。
2、一式四份报送监理机构,签证后返回承建单位二份,供单元工程质量评定时备查表4-5-9 帷幕灌浆钻孔终孔质量检验签证单说明:本表一式四份,会签后各留存一份。
表4-5-10 帷幕灌浆单元工程质量等级评定表说明:1、本表一式四份报监理机构,质量评定完成后返回承建单位二份。
2、各孔检测数据凡可用数据表示的均应填写数据,不便用数据表示的可用符号表示,“√”表示“符合质量标准”,“×”表示“不合格”。
3、各孔质量评定用符号表示,“○”表示优良,“√”表示合格,“×”表示“不合格”。
