高速列车概论(牵引供电)

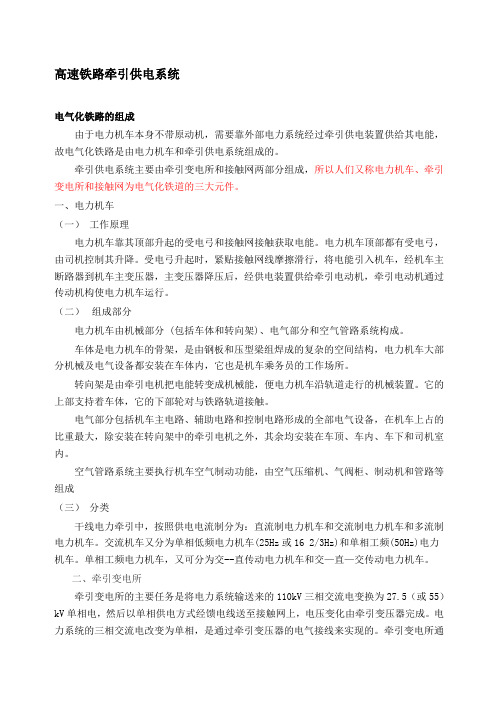

高速铁路牵引供电系统电气化铁路的组成由于电力机车本身不带原动机，需要靠外部电力系统经过牵引供电装置供给其电能，故电气化铁路是由电力机车和牵引供电系统组成的。

牵引供电系统主要由牵引变电所和接触网两部分组成，所以人们又称电力机车、牵引变电所和接触网为电气化铁道的三大元件。

一、电力机车（一）工作原理电力机车靠其顶部升起的受电弓和接触网接触获取电能。

电力机车顶部都有受电弓，由司机控制其升降。

受电弓升起时，紧贴接触网线摩擦滑行，将电能引入机车，经机车主断路器到机车主变压器，主变压器降压后，经供电装置供给牵引电动机，牵引电动机通过传动机构使电力机车运行。

（二）组成部分电力机车由机械部分 (包括车体和转向架)、电气部分和空气管路系统构成。

车体是电力机车的骨架，是由钢板和压型梁组焊成的复杂的空间结构，电力机车大部分机械及电气设备都安装在车体内，它也是机车乘务员的工作场所。

转向架是由牵引电机把电能转变成机械能，便电力机车沿轨道走行的机械装置。

它的上部支持着车体，它的下部轮对与铁路轨道接触。

电气部分包括机车主电路、辅助电路和控制电路形成的全部电气设备，在机车上占的比重最大，除安装在转向架中的牵引电机之外，其余均安装在车顶、车内、车下和司机室内。

空气管路系统主要执行机车空气制动功能，由空气压缩机、气阀柜、制动机和管路等组成（三）分类干线电力牵引中，按照供电电流制分为：直流制电力机车和交流制电力机车和多流制电力机车。

交流机车又分为单相低频电力机车(25Hz或16 2/3Hz)和单相工频(50Hz)电力机车。

单相工频电力机车，又可分为交--直传动电力机车和交—直—交传动电力机车。

二、牵引变电所牵引变电所的主要任务是将电力系统输送来的110kV三相交流电变换为27.5（或55）kV单相电，然后以单相供电方式经馈电线送至接触网上，电压变化由牵引变压器完成。

电力系统的三相交流电改变为单相，是通过牵引变压器的电气接线来实现的。

牵引变电所通常设置两台变压器，采用双电源供电。

高速铁路牵引供电关键技术分析摘要：随着铁路建设的不断推进，牵引供电技术也得以快速发展。

文章介绍了高速铁路牵引供电系统的组成，分析了高速铁路牵引供电技术的特点，并结合实际案例对高速铁路牵引供电的关键技术进行了探讨，有效保证了列车运营的稳定性和安全性。

关键词：高速铁路；牵引供电系统；接触网技术一、高速铁路牵引供电系统组成在铁路系统运行过程中，牵引供电系统为列车的正常运营提供了动力支持。

由于高速铁路列车运行密度大、车辆运行速度快、列车运行可靠性要求比较高，所以高速铁路列车设备选型和技术方案和普通铁路均有所不同。

高速铁路牵引供电系统主要可以划分为接触网和牵引变电所两个组成部分。

其中，牵引变电所主要通过牵引变压器将区域电力系统电源变压为适合电力机车运行的电压，然后利用馈线将电压引到接触网。

电力机车通过受电弓从接触网获得连续电能，为其运营提供足够的能量。

三、高速铁路牵引供电关键技术分析3.1项目背景本高速铁路工程项目为客运专线，总长度约为120km，基本是由高架线构成，最大设计速度为350km/h，最大运营速度为300km/h，沿线共设5座车站，其整个机电系统在运营速度300km/h、列车编组8辆的条件下，达到最小追踪列车间隔时间3min的综合能力目标值。

3.2牵引供电系统技术特性3.2.1可靠性牵引供电系统必须具备科学的冗余设计体系、高质量的设备与施工体系，为列车运行提供可靠的能量支持。

3.2.2可用性外界故障或内部人员疏忽引起的故障不至于导致系统的失效。

如双回路供电、接触网系统合理电分段，结构稳定、智能化继电保护控制系统。

3.2.3可维护性建立系统维修体制，牵引供电系统应保障不间断供电，采用少维护、免维修产品。

3.2.4安全性采取合适的、具有可操作性的安全管理措施避免出现安全性灾难；牵引供电系统不应产生铁路内部危害性干扰及对与其他系统的危害性相互作用的影响。

3.2.5环保和可持续性发展牵引供电系统建设应符合中国环境保护法的要求，电磁干扰、噪声指标等对人体健康及环境的影响符合相关规定，具有绿色、环保、节能的功能措施，对周边环境无污染或少污染，设备材料的使用具有可回收性和二次利用性，保证整个系统的可持续发展。

一、绪论+高速铁路线路高速铁路的定义：最高行驶速度在200km/h以上、旅行速度超过150km/h的铁路系统。

高速列车：以最高速度200km/h以上运行的列车。

它不但包括轮轨式列车，还应包括磁悬浮列车等。

高速铁路运营特征：概括为高速度、高舒适性、高安全性、节能环保和高密度。

要求高速线路具有高平顺性、高稳定性、高可靠性及一定的耐久性。

高速铁路的平纵断面设计的标准要以提高线路的平顺性为主。

高速铁路线路平面标准：包括超高（欠超高,过超高）、最小曲线半径、缓和曲线长度等。

线路纵断面标准：包括最大坡度值和竖曲线等。

外轨超高：为了平衡离心力，使内外两股钢轨受力均匀，垂直磨耗均等，旅客不因离心加速度而感到不适，将外轨抬高一定程度。

轨距加宽：为防止轮对被轨道楔住或挤翻钢轨，对于小半径曲线的轨距要适当加宽，以使机车车辆能顺利通过曲线，减少轮轨间的磨耗。

欠超高产生离心加速度从而影响旅客舒适度；欠超高、过超高都会使钢轨承受列车的偏压而内外轨磨耗不均。

限制欠超高、过超高以保证高速铁路线路所要求的高平顺性和高舒适度。

保证高速列车的旅客乘坐舒适度，因此取过超高允许值与欠超高允许值一致。

高、低速列车共线允许时欠、过超高之和的允许值［hq+hg］。

最小曲线半径与运输组织模式、速度目标值、旅客乘坐舒适度和列车运行平稳度等有关。

最大曲线半径标准关系到线路的铺设、养护、维修能否达到要求的精度。

缓和曲线：为了使列车安全、平顺地由直线运行到圆曲线（或由圆曲线运行到直线）而在直线与圆曲线之间设置一个曲率半径逐渐变化的曲线称为缓和曲线。

缓和曲线长度由车辆脱轨加速度、未被平衡横向离心加速度时变率和车体倾斜角速度确定，即主要是由超高时变率和欠超高时变率两项因素确定缓和曲线的长度。

线路的最大坡度：应根据地形条件、动车组功率、运输组织模式、设计线的输送能力、牵引质量、工程数量和运营质量等，经过牵引计算验算并经技术经济比选分析后确定。

相邻坡段的坡度差：允许的最大值，主要由保证运行列车不断钩这一安全条件确定，常规铁路相邻坡段的坡度差主要受货物列车制约。
