修改说明：本表格与13版比较表头部分将项目负责人改为项目经理，因为项目经理是施工企业在工程项目上的合法代表。
增加了验收记事一栏，方便记录验收当时情况。
一、验收依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程质量验收规范》GB50303-2002二、规范摘要1、检验批划分原则依据供电区、段和电气线缆竖井的编号来划分。
高层建筑同一个电气线缆竖井可几个楼层为一个检验批。
2、验收要求详见后3、主控项目1）绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。
不应作为接地（PE）或接零（PEN）的持续导体。
检查方法：目测检查，全数检查。
2）母线与母线或母线与电器接地线端子，当采用螺栓搭接连接时，应符合下列规定：a.母线的各类搭接连接的钻孔直径和搭接长度符合本规范附录C的规定，用力矩扳手拧紧钢制连接螺栓的力矩值符合本规范附录D的规定；b.母线接触面积保护清洁，涂电力复合脂，螺栓孔周边无毛刺；c.连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm 的间隙，螺母侧装有弹簧垫圈或锁紧螺母；d.螺栓受力均匀，不使电器的接线端子受额外应力。
检查方法：目测检查和实测或检查安装记录，螺栓紧固程度用力矩扳手抽测。
全数检查。
3）封闭、插接式母线安装应符合下列规定：a.母线与外壳同心，允许偏差为±5mm；b.当段与段连接时，两相邻母线及外壳对准，连接后不使母线及外壳受额外应力；c.母线的连接方法符合产品技术文件要求。
检查方法：现场测试或查阅试验记录或试验时旁站，抽查10%；少于10处，全数检查。
4）室内裸母线的最小安全净距应符合本规范附录E 的规定。
检查方法：尺量检查。
全数检查。
5) 高压母线交流工频耐压试验必须按本规范第3.1.8 条的规定交接试验合格。
检查方法：查阅设备交接试验记录。
全数检查。
6) 低压母线交接试验应符合本规范第4.1.5条的规定。
同时发情、同时排卵、同时配种和同时分娩的目的。

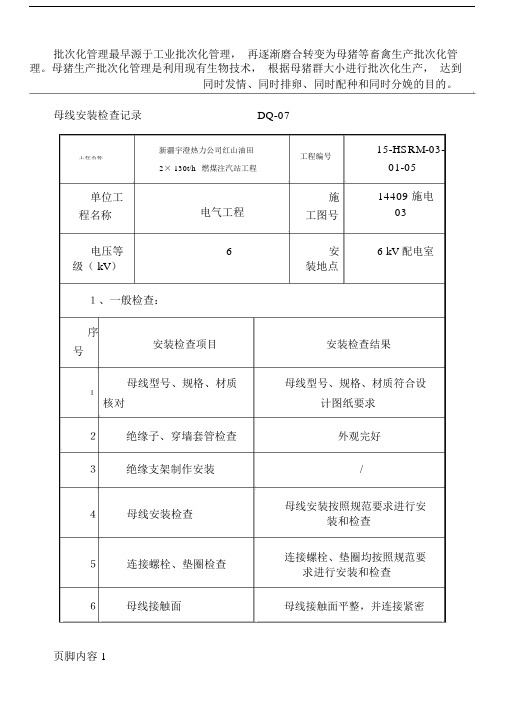

母线安装检查记录DQ-07新疆宇澄热力公司红山油田工程编号15-HSRM-03-工程名称01-05 2× 130t/h 燃煤注汽站工程单位工电气工程施14409 施电程名称工图号03电压等 6 安 6 kV 配电室级（ kV）装地点１、一般检查：序号安装检查项目安装检查结果母线型号、规格、材质母线型号、规格、材质符合设１计图纸要求核对２绝缘子、穿墙套管检查外观完好３绝缘支架制作安装/４母线安装检查母线安装按照规范要求进行安装和检查５连接螺栓、垫圈检查连接螺栓、垫圈均按照规范要求进行安装和检查６母线接触面母线接触面平整，并连接紧密同时发情、同时排卵、同时配种和同时分娩的目的。
７硬母线焊接检查 /８软母线架设检查/２、母线接触面连接紧密检查：螺螺 紧固力矩值螺 紧固力矩值栓紧固力矩值 栓（N. m ）栓（N. m ）规 规规 （N.m ）格格格 （ 允许 实 （允许 实 （允 实mm ）mm ）mm ） 值 测值 值 测值 许值 测值M 31.43M 78.4712 ～39.2 2.4165～88.1 9.2/ / /M 51.0514～60.82.8３、软母线弧垂：软母线规格型号：设计弧垂 （ m m ） 实测弧垂 （ m m ）/ / / / / /// / / / // / / / /同时发情、同时排卵、同时配种和同时分娩的目的。
母线类别主母线分支母线检查项目实测最小相间距离（ mm）118 110实测最小对地距离（ mm）115 116结论备注施工单位EPC总承包单位监理（建设）单位班（组）长：监理工程师：质量检查员：EPC工程师：（建设单位项目代表）施工技术负责人：年月日年年月日月日说明：本表由施工单位负责填写；适用于各种类型硬、软母线、母线桥（槽）的安装和检查。
母线安装检查记录DQ-07工程名新疆宇澄热力公司红山工15-HSRM-03-同时发情、同时排卵、同时配种和同时分娩的目的。
