井下分层注水投捞调配技术基础讲座前言一、油田及油田注水开发的一般概念1、常见名词解释2、油藏及油水井基本概念3、油田为什么要注水4、油田常用注水方式二、井下分层注水工艺技术1、油田为什么实施分层注水2、分层注水实施的工艺原理3、井下分层注水方式及其工艺原理4、完井管柱结构5、井下分层注水配套工具三、井下分层注水井的投捞调配测试技术1、投捞调配的目的2、投捞调配的原理3、投捞调配的配套设备4、投捞调配的操作程序5、注意事项及事故应急处理程序前言为满足现场生产的需要，达到培训投捞调配队伍技术人员的目的，强化队伍的整体技术素养，公司组织人员编写了该教材，考虑到队伍人员基本技能的差异，该教材尽可能简单明了，尽可能简化专业术语，以满足队伍培训的需要。
一、油田及油田注水开发的一般概念1、常见名词解释●裂缝：岩层沿断裂面未发生明显的相对位移的断裂构造，称为裂缝。
●断层：岩层沿断裂面发生明显的相对位移的断裂构造，称为断层。
●孔隙度：岩石中所有孔隙（孔隙、洞穴、裂缝等）的总体积在该岩石总体积中所占的比例。
百分数表示。
●渗透率：在单位压差下，单位时间内流体通过岩石的能力称为渗透率。
●储集层：将具有孔隙、裂缝或空洞的，能使油气流通、聚集的岩层，称为储集层。
如砂岩、具有缝或孔洞的石灰岩、白云岩，具有裂缝的变质岩、火成岩等。
●盖层：也称隔层，盖在储集层之上、不渗透、能够阻止油、气散失的岩层，如泥岩、页岩、石膏、岩盐层等。
●储集层的非均质性：储集层中各个油砂体在纵向上和横向上的不同发育，表现在孔隙度和渗透率上会有较大的差异，导致同一构造中的井与井之间、同一口井中层与层之间流体流动能力的差异，就是储集层的非均质性。
2、油气藏及油水井基本概念地层中油气聚集在一定的储积层中，是石油就称为“油藏”，是天然气就称为“气藏”，同时聚集了游离天然气和石油则称为“油气藏”。
油图1 油藏及油水井示意图田开发过程中，在油气构造带上所打的生产井，从地层采出原油的井是油井，将注入水注入地层的井称为注水井。
浅析注水井分层测试技术摘要：随着油田开发的深入，注水井分注层数的逐年增加，其分层测试的难度也逐年增大，测试工作量明显提高。
提高注水井分层测试技术，能有效的改善注水开发效果，为进一步选择合理的采油工艺措施，多层配注方案提供依据。
本文主要从笼统注水井分层测试工艺、桥式偏心注水分层测试工艺以及测调联动分层配水及测试工艺三个方面探讨了注水井分层测试技术，并提出了改进措施。
关键词：注水井分层测试技术改进方法一、注水井分层测试技术1.笼统注水井分层测试工艺同位素吸水剖面测试和笼统地层压力测试是笼统注水井动态监测的主要手段。
对小孔道进行测试时，同位素剖面测试的测试结果是不易出现误判的，可以接受；但面对大孔道时，测试结果准确度不够，误判难免，且同位素易受井下管住和工具的污染，这也加剧了测试结果的不确定性，测试也只可在一个注水压力下，动态参数难以获得。
为了直接进行笼统注水井测试，现如今，已发明了一套由温度、磁定位仪、金属伞扶正器以及压力共同组成的测试仪器。
其最大优势在于，除了能直接测试外，还能减小被测流量受流体的压力、温度等因素的干扰。
根据压力及温度的变化，测试仪器进行辅助分析并确定注水井的主力吸水层。
笼统注水井分层测试工艺的操作较为复杂，工作时间长，具体为：正常注水情况下，连接好测试仪器，将其下放到井中规定的位置，从下而上进行不间断测试。
在测试时，进行减压测试，从而得到不同压力下的吸水剖面，研究小层的启动压力、流量和分层指示曲线。
如果注入压力不同，真指示曲线、启动压力、视指示曲线可获得，各层段的吸水指数与能力便可以确定。
仪器记录了测试结果，结束测试后，可在计算机中检查测试数据。
流动测试是笼统注水井分层不稳定测试所采用的方法。
在井底进行变流量测试，根据地质部门所划层次，逐步上提仪器进行测试，最终到达顶层，后结合变流量资料，确定层段的表皮系数、分层压力、渗透率。
如果不久前进行过同位素吸水剖面测试，将吸水剖面资料与结合变流量资料结合，从而得出地层总参数，接着分析小层参数[1]。

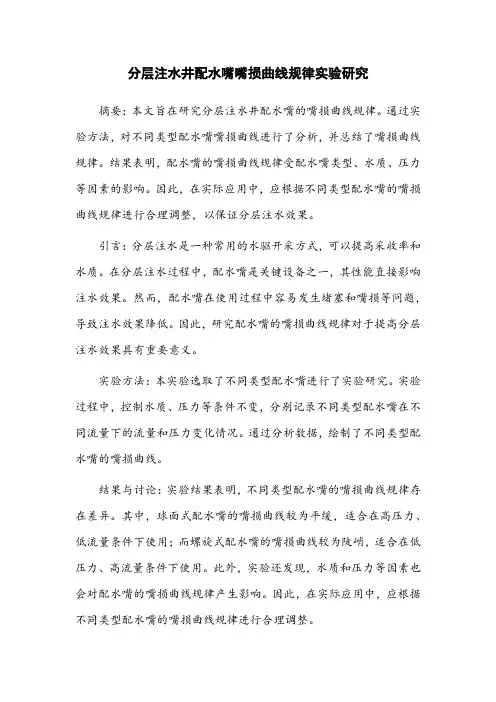

分层注水井配水嘴嘴损曲线规律实验研究摘要：本文旨在研究分层注水井配水嘴的嘴损曲线规律。
通过实验方法，对不同类型配水嘴嘴损曲线进行了分析，并总结了嘴损曲线规律。
结果表明，配水嘴的嘴损曲线规律受配水嘴类型、水质、压力等因素的影响。
因此，在实际应用中，应根据不同类型配水嘴的嘴损曲线规律进行合理调整，以保证分层注水效果。
引言：分层注水是一种常用的水驱开采方式，可以提高采收率和水质。
在分层注水过程中，配水嘴是关键设备之一，其性能直接影响注水效果。
然而，配水嘴在使用过程中容易发生堵塞和嘴损等问题，导致注水效果降低。
因此，研究配水嘴的嘴损曲线规律对于提高分层注水效果具有重要意义。
实验方法：本实验选取了不同类型配水嘴进行了实验研究。
实验过程中，控制水质、压力等条件不变，分别记录不同类型配水嘴在不同流量下的流量和压力变化情况。
通过分析数据，绘制了不同类型配水嘴的嘴损曲线。
结果与讨论：实验结果表明，不同类型配水嘴的嘴损曲线规律存在差异。
其中，球面式配水嘴的嘴损曲线较为平缓，适合在高压力、低流量条件下使用；而螺旋式配水嘴的嘴损曲线较为陡峭，适合在低压力、高流量条件下使用。
此外，实验还发现，水质和压力等因素也会对配水嘴的嘴损曲线规律产生影响。
因此，在实际应用中，应根据不同类型配水嘴的嘴损曲线规律进行合理调整。
结论：本文研究了分层注水井配水嘴的嘴损曲线规律，实验结果表明，配水嘴的嘴损曲线规律受配水嘴类型、水质、压力等因素的影响。
分层注水井调配流程英文回答：The deployment process of a layered water injection well involves several steps to ensure efficient and effective operations. As an engineer responsible for this process, I am involved in planning, coordination, and execution of the well deployment. Let me walk you through the process.Firstly, I need to analyze the reservoir data and determine the optimal locations for the water injection wells. This involves studying the geological formations, porosity, permeability, and fluid flow characteristics of the reservoir. Once the locations are identified, I collaborate with the drilling team to design and drill the wells.Next, I work with the production team to install the necessary equipment for the water injection process. Thisincludes selecting and installing downhole pumps, surface pumps, and flow control devices. These components are crucial in regulating the injection rate and pressure to ensure the reservoir is properly stimulated.Once the equipment is installed, I conduct tests to verify the integrity and functionality of the well. This involves conducting pressure tests, flow rate measurements, and monitoring the injection process. If any issues are detected, I work with the maintenance team to address them promptly.After the successful testing, I coordinate with the operations team to initiate the water injection process. This involves setting the injection rate, pressure, and monitoring the injection performance. Regular monitoring and analysis of the injection process are essential to ensure optimal reservoir sweep efficiency and prevent any undesirable effects such as water breakthrough or formation damage.Throughout the deployment process, I communicate withvarious stakeholders, including geologists, drilling engineers, production engineers, and operations personnel. Effective communication and collaboration are essential for a successful deployment.In addition to the technical aspects, I also need to consider operational constraints such as cost, time, and environmental impact. I work closely with the project management team to ensure the deployment is completedwithin budget and schedule while adhering to environmental regulations.To illustrate the process, let's consider an example. Suppose we are deploying a layered water injection well in an offshore oil field. After analyzing the reservoir data, we identify two optimal locations for the injection wells. We collaborate with the drilling team to design and drill the wells, ensuring they penetrate the targeted reservoir layers.Once the wells are drilled, we install downhole pumps, surface pumps, and flow control devices. We conduct teststo verify the integrity and functionality of the wells, ensuring they can handle the desired injection rates and pressures. After successful testing, we coordinate with the operations team to initiate the injection process.We set the injection rates and pressures based on the reservoir characteristics and production requirements. Regular monitoring and analysis of the injection processare carried out to ensure the desired sweep efficiency and prevent any adverse effects.Throughout the process, we communicate with the geologists, drilling engineers, production engineers, and operations personnel to ensure smooth coordination and address any challenges that may arise.中文回答：分层注水井调配流程涉及多个步骤，以确保操作高效和有效。
注水井分层测试调配异常问题分析1. 背景介绍注水井是指为了增加油田产能，提高采收率而钻井的一种井。
目的是在油层中打开一定的面积，保持一定的注水压力，用以改善不规则油层的开发条件。
分层测试调配是指在进行油井注水工程的时候，对井底进行分段进行注水以测试不同的条件的注水效果。
分层测试调配是油井工程中非常重要的一项工作，但是在实际操作过程中，经常会遇到一些异常问题，今天我们就来分析一下注水井分层测试调配的异常问题。
2. 异常问题描述在进行注水井分层测试调配的过程中，常见的异常问题包括但不限于：- 流量异常：不同层次的注水井流量不均匀，导致注水效果差异明显。
- 压力异常：不同层次的注水井压力不均匀，导致注水效果不稳定。
- 水质异常：不同层次的注水井水质不均匀，导致对油层的影响也不均匀。
引起注水井分层测试调配异常问题的原因主要有以下几点：- 地层差异：地层的不均匀性会导致不同井底地层注水条件不同，从而引起异常问题。
- 井筒设计不合理：井筒设计的不合理会导致不同井底地层的注水效果有明显的差异。
- 引起异常问题的调度策略：调度策略不当会导致不同层次的注水井的注水效果有差异。
- 装备和工艺条件：装备和工艺条件的不足会导致不同层次的注水井的注水效果有差异。
4. 解决方案和对策为了解决注水井分层测试调配的异常问题，我们可以从以下几个方面着手：- 地层差异：通过充分的地质勘探和分析，对地层进行充分的了解，对不同地层的注水条件进行合理的分析和调查，以制定合理的调度方案。
- 井筒设计不合理：对井筒设计进行充分的优化和改进，选择合适的井筒设计，以提高不同井底地层的注水效果。
- 调度策略不当：制定合理的调度策略，根据实际情况对不同层次的注水井进行合理的调度，以提高注水效果。
- 装备和工艺条件不足：充分考虑装备和工艺条件的影响，根据实际情况进行装备和工艺的改进，以提高注水效果。
5. 结论注水井分层测试调配的异常问题是在实际操作过程中经常会遇到的问题，解决这些异常问题，不仅能够提高注水效果，还能够有效的提高油井的产能，减少注水井的漏损量，从而更好的保护地质环境，保护地下水资源，保护人类的生存环境。
井下分层注水投捞调配技术基础讲座、八、-前言一、油田及油田注水开发的一般概念1、常见名词解释2、油藏及油水井基本概念3、油田为什么要注水4、油田常用注水方式二、井下分层注水工艺技术1、油田为什么实施分层注水2、分层注水实施的工艺原理3、井下分层注水方式及其工艺原理4、完井管柱结构5、井下分层注水配套工具三、井下分层注水井的投捞调配测试技术1、投捞调配的目的2、投捞调配的原理3、投捞调配的配套设备4、投捞调配的操作程序5、注意事项及事故应急处理程序为满足现场生产的需要，达到培训投捞调配队伍技术人员的目的，强化队伍的整体技术素养，公司组织人员编写了该教材，考虑到队伍人员基本技能的差异，该教材尽可能简单明了，尽可能简化专业术语，以满足队伍培训的需要。
一、油田及油田注水开发的一般概念1、常见名词解释•裂缝：岩层沿断裂面未发生明显的相对位移的断裂构造，称为裂缝。
•断层：岩层沿断裂面发生明显的相对位移的断裂构造，称为断层。
•孔隙度：岩石中所有孔隙（孔隙、洞穴、裂缝等）的总体积在该岩石总体积中所占的比例。
百分数表示。
•渗透率：在单位压差下，单位时间内流体通过岩石的能力称为渗透率。
•储集层：将具有孔隙、裂缝或空洞的，能使油气流通、聚集的岩层，称为储集层。
如砂岩、具有缝或孔洞的石灰岩、白云岩，具有裂缝的变质岩、火成岩等。
•盖层：也称隔层，盖在储集层之上、不渗透、能够阻止油、气散失的岩层，如泥岩、页岩、石膏、岩盐层等。
•储集层的非均质性：储集层中各个油砂体在纵向上和横向上的不同发育，表现在孔隙度和渗透率上会有较大的差异，导致同一构造中的井与井之间、同一口井中层与层之间流体流动能力的差异，就是储集层的非均质性。
2、油气藏及油水井基本概念地层中油气聚集在一定的储积层中，是石油就称为“油藏”，是天然气就称为“气藏”，同时聚集了游离天然气和石油则称为“油气藏”。
油田开发过隔层下二—_图1油藏及油水井示意图程中，在油气构造带上所打的生产井，从地层采出原油的井是油井，将注入水注入地层的井称为注水井。
目录1 投捞调配的目的............................................... - 0 -2 投捞调配原理................................................. - 0 -3 投捞调配的配套仪器........................................... - 3 -判断,解能达水能量的关系曲线.同时需要了解如下概念:A下,系曲3/d。
B下的水能示曲C一类是测定注水井的吸水剖面，就是在一定压力下测定沿井筒各射开层段的注入量（即分层注入量,一般用相对吸水量表示），目的是为了掌握各小层的吸水能力来进行合理分层配注。
一般通过放射性同位素载体法测定注水井的吸水剖面。
一般用各层的相对吸水量来表示各层吸水能力的大小.另一类就是在注水过程中直接进行分层测试，就是用特定的井下流量计、压力计、温度计在正常注水或人为改变注水井工作制度的条件下，测定每个层的压力、流量等在正常注水或在不同的工作制度下的一系列数据点。
测定的结果是绝对吸水量，结合对应的压力，可整理分层指示曲线，从而判断吸水能力,然后按照地质要求对各层进行配水。
通过多功能井下流量计在分层注水井中直接进行分层测试是目前广泛应用的测试手段和技术。
测试结果进行简单整理后，可绘制出如图3所示的分层指示曲线，D公式QKDΔP=（）（3）ΔP=（) （4)公式(3）为偏心配水器嘴损公式，公式（4)为同心配水器嘴损公式。
由这两个公式，可做出不同流量，不同水嘴直径的嘴损曲线.依靠这两个嘴损曲线图板，可完成同心和偏心分注井的井下水嘴的选配.计算步骤如下：◆绘制单层注水指示曲线通过单层测试的数据绘制各层的吸水指示曲线，图4是各层真实的注水指示曲线.同时可拟合出两个注水层的两条直线方程。
Q1=K1＊ P1+Ps1P2=K2＊Q2+Ps2KQ配P井口+ P 静ΔP=P嘴前- P配有了嘴损，在某一个配注水量下,就可以在嘴损曲线图板上查到这个水量下所需的水嘴尺寸.3 投捞调配的配套仪器配套仪器主要有电磁流量计、同心验封仪、偏心验封仪等。
前言本标准由中国石油化工股份有限公司油田勘探开发事业部提出。
本标准由中国石油化工股份有限公司科技开发部归口。
本标准起草单位:胜利油田分公司孤岛采油厂。
本标准主要起草人:郭体军、曲凡军、姚晨明。
注水井分层测试调配操作规程及验收规定1范围本标准规定了分层注水井测试调配操作规程及验收规定。
本标准适用于采用偏心、空心分层配水管柱的注水井井下测试。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
SY/T 5079—2008 油井测试设备SY/T 5170—2008 石油天然气工业用钢丝绳3测试设备及工具3.1油井测试设备应符合SY/T 5079—2008的规定。
3.2工具包括:a)计时钟表，误差应小于1s/min;h)防喷管，长度大于仪器串或工具串0.2m,耐压能力与注水井口匹配，具有放空闸门和溢流通道;c)压力表，满足测试要求;d)流量计，精度、外径、压力、温度满足测试施工技术要求;e)投捞器，各部位要灵活可靠;f)录井钢丝，应符合SY/T 5170—2008的规定，其长度应比下入目的深度长200m以上。
4测试前的准备4.1资料的准备4.1.1按照测试任务书或施工设计书的要求，收集注水井的管柱结构，各层水嘴规格、封隔器、配水器的规格型号。
4.1.2收集正常注水时的泵压、油压、套压和配注量、注水量。
4.2测试条件4.2.1注水量应满足测试要求。
4.2.2井口设备应齐全完好，闸门开关灵活。
4.2.3仪器在井筒内应起下顺利。
4.3测试系统的安装4.3.1根据井场地形、风向，选择试井车的停放位置。
试井车宜停放在上风口，距井口不小于15m,试井绞车对准井口。
4.3.2关严井口测试闸门，安装测试防喷管。
注水井分层压力测试技术工艺探析摘要：分层开采，是我国当前广为使用的一种石油采集方法，为了减少采集过程中各个油层之间的相互碰撞与阻碍，通过专门的设备将各个油层进行分隔，形成若干层，各层之间独立采集，以最大限度的提高开采效率的一种采集方式。
分层压力测试是分层开采工作重要的组成部分，通过分层压力测试，得到注水压力的数据信息，方便进行分层研究与分层管理提高开采效率，保持石油开采的长期稳定的产量都有重要的意义。
关键词：注水井；分层测试；提升措施分层开采是当前我国大部分油田使用的开采方法，通过分层开采，分层注水，提高石油的压力，进而保证石油开采的稳定，提高开采效率。
分层压力测试是分层注水的关键环节，对于保证正常开采工作的正常进行有着重要的意义。
1注水井注水分层测试技术1.1笼统注水井分层测试技术一般油田在运用注水井分层测试技术开采石油的过程中会采用笼统地层压力测试、同位素吸水剖面测试、笼统注水井动态监测的方法。
对数据进行分析和判断，以往在运用传统的测试方法时，测试结果会缺乏精准性，而且会产生判断失误的问题，这样就严重影响石油开采作业的进行。
尤其在测试小孔隙的过程中，同位素剖面测试结果经常出现错误。
与此同时会造成井下污染，这样就使得测试结果更加缺乏稳定性。
更为关键的在于注水井分层测试技术操作起来过于复杂，所以导致笼统注水井分层测试技术很难发挥真实的效果。
1.2桥式偏心分层注水以及测试工艺桥式偏心分层注水工艺主要在大庆油田中有广泛的应用，其主要通过改变传统偏心工作装置的尺寸，使其在进行有关测量的过程中，能够有效的测量注水量，测量注水压力等，此类方法能够有效的提升分层注水测试的效率，并且也能够在很大程度上保证分层测试的准确性。
通过桥式偏心分层注水我们能够直接实现注水井的单层分测，在初次测试的过程中，需要将瞬间流量调为0。
1.3测调联动计分层配水测试技术测调联动分层配水技术即应用流量测调仪与可调式堵塞器在井下进行对接，采用地面工作人员输入的指令调节堵塞器水嘴过流面积，达到控制流量、分层流量实时监测、动态调整的目的。
