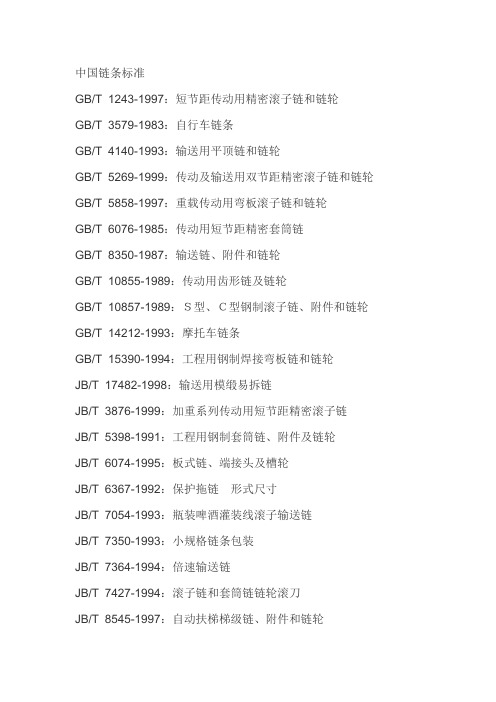

中国链条标准GB/T 1243-1997：短节距传动用精密滚子链和链轮GB/T 3579-1983：自行车链条GB/T 4140-1993：输送用平顶链和链轮GB/T 5269-1999：传动及输送用双节距精密滚子链和链轮GB/T 5858-1997：重载传动用弯板滚子链和链轮GB/T 6076-1985：传动用短节距精密套筒链GB/T 8350-1987：输送链、附件和链轮GB/T 10855-1989：传动用齿形链及链轮GB/T 10857-1989：Ｓ型、Ｃ型钢制滚子链、附件和链轮GB/T 14212-1993：摩托车链条GB/T 15390-1994：工程用钢制焊接弯板链和链轮JB/T 17482-1998：输送用模缎易拆链JB/T 3876-1999：加重系列传动用短节距精密滚子链JB/T 5398-1991：工程用钢制套筒链、附件及链轮JB/T 6074-1995：板式链、端接头及槽轮JB/T 6367-1992：保护拖链形式尺寸JB/T 7054-1993：瓶装啤酒灌装线滚子输送链JB/T 7350-1993：小规格链条包装JB/T 7364-1994：倍速输送链JB/T 7427-1994：滚子链和套筒链链轮滚刀JB/T 8545-1997：自动扶梯梯级链、附件和链轮JB/T 8546-1997：双铰接输送链JB/T 8820-1998：摩托车传动链条磨损性能试验规范JB/T 8883-1999：农业机械用夹持输送链JB/T 8920-1999：工程塑料内链节轻型输送链JB/T 9152-1999：滑片式无级变速链JB/T 9153-1999：双链冷拔机用直板滚子链和链轮JB/T 9154-1999：埋刮板输送机用叉型链、附件和链轮SY/T 5595-1997：油田链条和链轮国际标准学会(ISO))链条标准ISO 487-1998：S型和C型钢制滚子链、附件和链轮Type S and C Steel Roller Chains, Attachments and Chain W heelsISO 606-1994：短节距精密传动滚子链和链轮Short Pitch Transmission Precision Roller Chains and Chain W heelsISO 1275-1995：传动和输送用双节距精密滚子链和链轮Extended Pitch Precision Roller Chains and Chain Wheels for Transmission and ConveyorsISO 1395-1977：短节距传动精密套筒链和链轮（1997年修订）Short Pitch Transmission Precision Bush Chains and Chain W heels (and Amendment)ISO 1977-2000：输送链、附件和链轮(公制和英制）Conveyor Chains, Attachments and Chain Wheels (Metric and Inch Series)ISO 3512-1992：传动用重载弯板滚子链Heavy Duty Cranked Link Transmission ChainsISO 4347-1992：板式链、U型端接头和导轮Leaf Chains, Clevises and SheavesISO 4348-1983：输送用平顶链和链轮Flat Top Chains and Chain Wheels for ConveyorsISO 6971-2002：钢制焊接弯板曳引链、附件和链轮Welded Steel Type Cranked Link Drag Chains and Chain Whe elsISO 6972-2002：钢制焊接弯板工程链、附件和链轮Welded Steel Type Cranked Link Mill Chains and Chain Whee lsISO 6973-1986：模锻易拆输送链（模锻无铆链）Drop Forged Rivetless Chains for ConveyorsISO 9633-2001：自行车链Bicycle ChainsISO 10190-1992：摩托车链条Motorcycle ChainsISO 10823-1996：链传动选择指南Guidance on the Selection of Chain DrivesISO 610-1990：链式输送机和刨煤机用高强度圆环链ISO 1082-1990：采矿、链式输送机的钩接式连接器组件ISO 13772-1997：林业机械.便携式链锯.非手动链锯制动器的性能ISO 1704-1991：造船、日字环节锚链ISO 1834-1999：提升用短链节链条ISO 1835-1980：起重用短环链.吊链ISO 3056-1986：非标定的圆钢环提升用链条和链钩ISO 3075-1980：提升用短链节链条、链式吊宗等的非标定等级S(6) ISO 3076-1984：提升用短链节链条、链式吊宗等的非标定等级T(8) ISO 3077-2001：提升用短链节链条、T级小公差吊链(T型,DAT,DT) ISO 7592-1983：标定的圆钢链节提升链条ISO 10726-1992：手提式链锯美国国国家标准学会(ANSI/ASME)链条标准ANSI B 29.100-2002：短节距传动用精密滚子链、双节距传动/输送用精密滚子链、附件和链轮注：该新标准取代了原来的ANSI B 29.1M-1993“传动用精密滚子链、附件和链轮”、ASME B 29.3M-1994“传动用双节距滚子链和链轮”和ASME B 29.4M-1994“输送用双节距滚子链、附件和链轮”。
矿用高强度圆环链规格-概述说明以及解释1.引言1.1 概述矿用高强度圆环链是一种重要的矿业装备配件，它在矿山生产中发挥着至关重要的作用。
本文旨在对矿用高强度圆环链的规格标准进行深入分析和探讨，讨论其定义、特点、应用领域以及相关的参数要点。
通过对矿用高强度圆环链进行规格标准化和改进，提高其技术性能和使用效率，从而推动矿业生产的进步与发展。
在矿用高强度圆环链的研究领域，规格标准化是一个重要的课题。
通过明确规格标准和参数要点，可以提高矿用高强度圆环链的通用性和适用性，为矿山生产提供更可靠的支持。
因此，本文将深入探讨矿用高强度圆环链的规格标准和相关要点，为相关行业人士提供有益的参考与借鉴。
1.2 文章结构本文主要分为引言、正文和结论三部分。
在引言中，我们将简要介绍矿用高强度圆环链的概念和重要性，并阐述本文的目的和结构。
在正文部分，我们将详细介绍矿用高强度圆环链的定义、特点、应用领域和规格标准，以及相关的参数要点。
在结论部分，我们将总结矿用高强度圆环链的重要性和发展趋势，提出对规格标准的改进建议，并展望其在矿业领域的应用前景。
通过这样的结构安排，读者将能够全面了解并深入探讨矿用高强度圆环链的相关内容。
1.3 目的本文的主要目的是探讨矿用高强度圆环链的规格标准和参数要点，促进矿用高强度圆环链在矿业领域的应用和发展。
通过对矿用高强度圆环链的定义、特点、应用领域等方面进行深入分析，旨在为相关领域的研究者和从业者提供参考和借鉴，推动矿用高强度圆环链的规格标准化和改进，为提高矿用设备的安全性、稳定性和效率性做出贡献。
同时，通过展望矿用高强度圆环链在矿业领域的应用前景，旨在引领行业发展方向，推动技术创新和进步，实现矿业领域的可持续发展和智能化升级。
2.正文2.1 矿用高强度圆环链的定义和特点矿用高强度圆环链是一种专门用于矿山和采矿行业的重型链条产品，其主要特点包括高强度、耐磨、耐腐蚀和耐高温等特性。
这种链条通常由优质合金钢材料制成，经过特殊热处理和表面处理工艺，具有较高的强度和硬度，能够承受较大的拉力和冲击力。
关于矿用圆环链的介绍1.矿用圆环链的发展情况随着世界经济对煤炭能源需求量的不断增长，煤矿机械发展很快，作为煤矿井下综合机械化采煤的主要设备刮板输送机上的传动部件矿用高强度圆环链也得到快速发展。
从某种意义上说，刮板输送机的发展取决于矿用高强度圆环链的发展。
矿用高强度圆环链是煤矿刮板输送机上的关键件，它的质量和性能优劣将直接影响设备的工作效率和煤矿的煤炭产量。
矿用高强度圆环链的发展主要有以下几个方面，即矿用高强度圆环链用钢的发展、热处理技术的发展、环尺寸和形状的优化、不同的链条设计以及制链技术的发展。
由于这些发展，矿用高强度圆环链的力学性能和可靠性已经获得了较大的提高，世界上一些先进的链条制造企业生产的圆环链规格和力学性能指标已远远超过了目前国际上普遍采用的德DIN22252标准。
早期国外低级别的矿用圆环链用钢多为碳锰钢，含碳量低，合金元素含量少，淬透性较低，链条直径一般<ø19mm。
20世纪70年代发展了锰镍铬钼系列的高级链条钢，典型的钢种有23MnNiCrMo52、23MnNiCrMo64等，这些钢具有较好的淬透性、可焊性和强韧性，适合于较大规格的C级链生产。
20世纪80年代后期又发展了23MnNiMoCr54钢，此钢是在23MnNiCrMo64钢的基础上将硅锰的含量降低而将铬钼的含量提高，它的韧性比23MnNiCrMo64钢好。
近年来由于煤矿的机械化采煤对圆环链的性能要求不断提高和链条规格不断增大，国外的一些链条公司已经研制出了一些特殊的新钢种，这些新钢种的某些性能高于23MnNiMoCr54钢。
例如，德国JDT公司研制的“HO”钢与23MnNiMoCr54钢相比，可使链条强度提高15%。
2.服役条件及失效分析2.1．服役条件圆环链的服役条件是：(1)承受拉力；(2)由脉动负荷产生的疲劳；(3)链环与链环之间、链环与链轮之间、链环与中板和槽帮之间产生摩擦和磨损；(4)由煤粉、岩粉及潮湿空气作用产生腐蚀。
矿用圆环链制作工艺研究作者：赵志宏来源：《科技风》2018年第22期摘要：矿用高强度圆环链是采煤设备不可或缺的重要传动部件，其质量、性能的优劣直接影响着采煤设备的寿命及煤矿的生产安全。
长期以来的大规格圆环链的生产主要依靠进口原材料（23Mn Ni Mo Cr 54钢）、进口设备，因此研究用国产原材料（23Mn Ni Mo Cr 54钢）、国产制链设备进行大规格矿用圆环链的加工有着重要的意义。
关键词：矿用圆环链；工艺；负荷1 绪论煤炭是我国能源构成的重要部分，井下采煤在我国煤炭生产中占有很大比重。
矿用高强度圆环链是煤矿采煤设备不可或缺的重要传动部件。
圆环链具有承载能力大、传动紧凑简单、工作可靠、可长距离传动、传动效率高、拆装方便等优点，长期以来在煤矿生产中被广泛于刮板输送机、刮板转载机、刨煤机、滚筒采煤机及巷道掘进机等。
对目前我国的煤炭工业来说，矿用高强度圆环链也是井下采煤机及刮板输送机牵引机构的首选。
刮板链条具有导向、牵引、传递动力及推移货物的功能。
其结构主要由链条、刮板及接连器（连接环或接链环）组成，构成一个闭式循环系统。
2 大型矿用圆环链的制链工艺研究矿用高强度圆环链执行GB/T127182009国家标准，其中对各种规格型号圆环链的尺寸、性能要求进行了严格规定，对如何保证质量、如何达到标准要求，没有规定，国内外圆环链生产目前通用工艺流程为：下料——编环（小规格直径冷弯编结、大规格直径为热弯编结）——抛丸处理——焊接（闪光对焊）——一次预拉伸——中频热处理（淬火+回火）——二次拉伸强化整形——检验——油漆。
2.1 下料工艺研究下料工序是圆环链生产中的第一道工序，本工序工艺要求：棒料的椭圆度要小，端面的不平整度要小于0.5mm，长度要均匀一致。
（1）棒料椭圆度、不平度的控制。
棒料的椭圆度，我厂工艺要求为直径偏差的50%，椭圆度太大会影响编结后链环焊口间隙的，进而影响焊接质量。
对每个批次的原材料我们都会进行材质化验，外观尺寸及椭圆度的检查，如果发现不合格，会做退货处理。
矿用圆环链链轮链窝的尺寸检测摘要：本文旨在提出一种新的方法来测量矿用圆环链链轮链窝尺寸，以确保它能够正确地连接链轮。
本文提供了一个精确的方法来进行测量，该方法基于物理和数学原理，可以准确测量链窝的尺寸。
此外，本文讨论了测量过程中的可能风险，并提出了一些措施来减少这些风险。
关键词：矿用圆环链链轮，链窝尺寸，测量，可能风险正文：矿用圆环链链轮是矿山设备中应用最广泛的部件之一，它们有助于把各种部件连接在一起，并且转动始终比较平稳。
它们主要由首尾两个部分组成，分别称为链窝和链轮，而这两部分之间是通过链窝尺寸来连接的，如果链窝尺寸不准确的话，将会导致链条不能正确的摆动，从而影响矿山设备的使用寿命。
因此，准确测量链窝尺寸至关重要。
本文提出了一种准确测量矿用圆环链链轮链窝尺寸的新方法。
该方法基于物理和数学原理，可以满足各种矿山设备的尺寸要求。
首先，用户需要准备一把标准的尺子和一个自动测量仪，然后将链窝放入自动测量仪，使用尺子测量链窝的长度，最后使用自动测量仪测量各个角度的尺寸，最终确定准确的链窝尺寸。
此外，在测量过程中也可能存在一些风险，例如使用不当、精度不够等，这些风险可能会导致最终结果不准确。
为了减少这些风险，本文建议用户应该使用高精度的仪器，多次测量，并及时将测量结果与实际情况进行比对，以确保结果的准确性。
总而言之，本文提出了一种准确测量矿用圆环链链轮链窝尺寸的新方法，该方法基于物理和数学原理，可以准确测量链窝的尺寸。
此外，本文讨论了测量过程中的可能风险，并提出了一些措施来减少这些风险。
本文的测量方法可以满足大多数圆环链的测量要求，其中还包括抗拉力、抗压力、最小支承力等。
此外，本文测量方法还可以应用于其它类型的链轮，如圆弧形和椭圆形链轮，只要使用合适的仪器即可实现。
另外，本文还讨论了如何选择合适的测量仪器以及如何使用仪器进行测量。
测量仪器应该有较高的精度，比如百分之几级，而且应该考虑特定工况下的不同环境条件，如外部温度和湿度。
