钢中氢的来源及低成本控制对策1钢中氢、氧、氮的来源在常压下进行钢的冶炼，气体除铁水中已溶解的外，还可以通过各种原辅料及炉气进入钢液。
当进入钢中的气体量超过冶炼过程脱碳沸腾、氩气搅拌、真空脱气的脱气量时，钢中气体的含量就增加。
1.1氢的来源氢气在炉气中的分压力很低，大气中氢的分压力为0.053 Pa。
因此钢中的氢主要由炉气中的水蒸汽的分压力来决定的(见图1)。
氢进入钢液的主要途径是：通过废钢表面的铁锈(xFeO·rFe3O4·2H2O)；铁合金中的氢；增碳剂、脱氧剂、覆盖剂、保温剂、造渣剂(Ca(OH)2)、沥青和焦油中的水份；未烤干的钢包、中间包；结晶器保护渣、结晶器渗水以及大气中的水份与钢水（钢包下水口与长水口之间等）或炉渣作用而进入钢中。
图1列出了冶炼时钢液中氢和氧的变化规律。

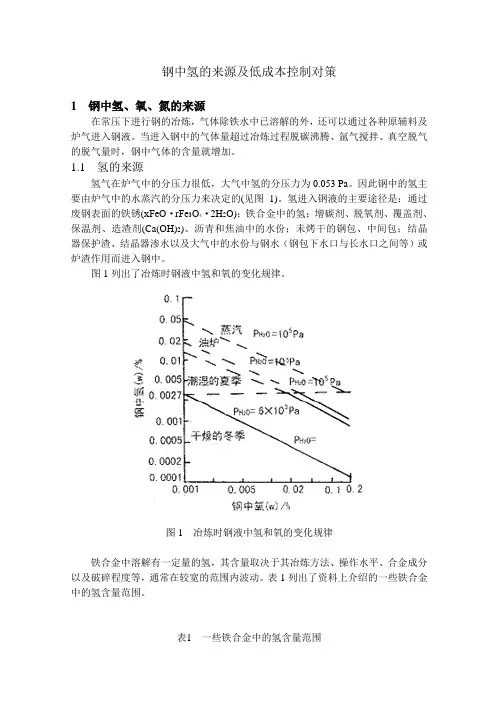

图1冶炼时钢液中氢和氧的变化规律铁合金中溶解有一定量的氢，其含量取决于其冶炼方法、操作水平、合金成分以及破碎程度等，通常在较宽的范围内波动。
表1列出了资料上介绍的一些铁合金中的氢含量范围。
表1一些铁合金中的氢含量范围1.2氧的来源氧在各种炼钢炉冶炼终点时都以一定量存在于钢水中，氧是我们供给的这是不言而喻的。
因为炼钢过程首先是氧化过程，脱［P］、脱［S］、脱［Si］、脱［C］都需要向铁水供氧。
但随着炼钢过程的进行，尽管工艺操作千变万化，可是炼钢炉内熔池中钢液的［C］、［O］的关系却有着共同的规律性。
即随着［C］的逐步降低，［O］却在逐步增高，［C］和［O］有着相互对应的平衡关系。
1.3氮的来源氮气在炉气中的分压力很高，大气中氮的分压力大体保持在7.8×104 Pa。
因此钢中的氮主要是钢水裸露过程中吸入并溶解的。
电炉炼钢，包括二次精炼的电弧加热，加速了气体的解离，故［N］含量偏高；铁合金、废钢铁和渣料中的氮也会随炉料带入钢水。
2炼钢生产防止氢污染的主要技术措施（节源：基础工作）从管理上降低钢中原始氢含量，既是最经济的、符合降成本需要的，也是企业实现环境友好、资源节约的需要。
氢在钢铁生产中的应用及趋势
随着环境保护意识的提高以及国内新能源产业的发展，氢能作为清洁能源受到越来越多的关注，同时在钢铁生产中的应用也越来越广泛。
本文将介绍氢在钢铁生产中的应用及趋势。
1. 调节钢液成分
碳在钢液中扮演着关键作用，但含碳过多或过少都会对钢铁的性质产生不良影响。
而加入适量的氢气可以在炼钢过程中调节钢液的碳含量，保证钢铁的质量，同时还可以减少钢液中的氧和氮含量，提高钢的韧性和强度。
2. 替代燃料
传统的炼钢方式通常采用燃烧煤炭或焦炭，这会产生大量的二氧化碳和氮氧化物等有害气体。
而根据实验结果，使用氢气替代燃料可以大幅度减少这些有害气体的排放，从而减轻环境污染程度。
3. 纯化钢铁
1. 炼钢转型
由于氢气的清洁、高效和可再生性特点，未来将有越来越多的钢铁企业转向使用氢气代替传统燃料，以应对环保压力和资源短缺问题。
预计到2050年，炼钢业中氢气的使用量将会快速增长。
2. 智能化升级
随着新科技的快速发展，钢铁企业正在智能化升级，引入先进的技术设备来提高生产效率、降低生产成本和保证产品质量。
在这一进程中，氢气无疑将扮演着越来越重要的角色。
3. 循环发展
综上所述，随着氢能的发展和应用，其在钢铁生产中的应用也将会越来越广泛，同时也会引领整个产业的升级和转型，打造更加环保、可持续的钢铁生产新模式。
科技名词定义中文名称：氢脆英文名称：hydrogen embrittlement其他名称：白点定义1：金属由于吸氢引起韧性或延性下降的现象。
所属学科：船舶工程〔一级学科〕；船舶腐蚀与防护〔二级学科〕定义2：钢材在锻炼、加工和使用中溶化于钢中的原子氢，在重新聚合成分子氢时产生的庞大应力超过钢的强度极限时，可以在钢内产生微裂纹，导致材料的韧性或塑性下降的现象。
氢脆是溶于钢中的氢，聚合为氢分子，造成应力集中，超过钢的强度极限，在钢内部形成细小的裂纹，又称白点。
氢脆只可防，不可治。
氢脆一经产生，就排除不了。
在材料的锻炼过程和零件的制造与装配过程(如电镀、焊接)中进入钢材内部的微量氢(10—6量级)在内部剩余的或外加的应力作用下导致材料脆化甚至开裂。
在尚未出现开裂的情况下可以通过脱氢处理(例如加热到200℃以上数小时，可使内氢减少)恢复钢材的性能。
因此内氢脆是可逆的。
热处理的方法是将工件加热至某一温度，保温一段时间，缓冷，使氢随溶化度逐渐变小，逐渐析出。
但加热会破坏镀层，因此热处理的方法对于经过电镀的工件并不适用。
如何防治首先，尽量缩短酸洗时间；其次加缓蚀剂，减少产氢量。
压力容器的氢脆(或称氢损伤)是指它的器壁受到氢的侵蚀，造成材料塑性和强度降低，并因此而导致的开裂或延迟性的脆性破坏。
高温高压的氢对钢的损伤主要是因为氢以原子状态渗入金属内，并在金属内部再结合成分子，产生很高的压力，严峻时会导致外表鼓包或皱折；氢与钢中的碳结合，使钢脱碳，或使钢中的硫化物与氧化物复原。
造成压力容器氢脆破坏的氢，可以是设备中原来就存在的，例如，炼钢、焊接过程中的湿气在高温下被复原而生成氢，并溶化在液体金属中。
或设备在电镀或酸洗时，钢外表被吸附的氢原子过饱和，使氢渗入钢中；也可以是使用后由介质中汲取进入的，例如在石油、化工容器中，就有许多介质中含氢或含混有硫化氢的杂质。
钢发生氢脆的特征主要表现在微观组织上。
它的腐蚀面常可见到钢的脱碳铁素体，氢脆层有沿着晶界扩展的腐蚀裂纹。
