设备基本说明4.1.1.电源：●将380V的三根火线直接与调频电源的“输入”连接。
4.1.2.操作面板说明:图1●电源开关：负责变频电源部分的电源供给。
●高压指示：变频电源启动指示，。
●复位：负载失谐、变频源过热以及其它保护动作后的故障复位。
●急停：发生紧急情况的应急中断按键。
●分压器信号：用于接入分压器低压臂，最大电压100V，输入阻抗10M。
●接地：用于系统安全接地。
●USB接口:用于接入U盘查询资料或接入鼠标代替触摸操作.●液晶显示器：用于系统各参数、波形、菜单等的显示。
●输入：电源接入,三相 380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，接A,B,C三相,可做额定负载试验；当电源为220V时，接A,C二相,只可做1/2负载试验。
●输出：变频电源输出至激励变压器输入。
4.1.3.接通电源变频电源操作箱在上电后合上“电源开关”，液晶屏点亮显示。
注意：仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。
否则表示仪器内部过热或上次试验时没有复位。
此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。
当风扇经常性的不启动时，建议立即与厂家联系。
当设备出现不可恢复性故障时，请不要自行拆卸仪器。
4.2.0. 触摸屏显示器：变频电源的控制屏幕为全触摸屏，你只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。
4.2.1.开机后，显示界面如图2所示。
图24.2.2.试验参数配置：在每次试验前必须正确设置当次试验的各种参数！点击“参数配置”后，显示界面如图3所示。
图3●起始频率：选择自动调谐时的启动频率，下限频率最高为20Hz，上限频率最低为200Hz。
●终止频率：选择自动调谐时的结尾频率，下限频率最高为100Hz，上限频率最低为300Hz。
1．设置"起始频率"不可高于"终止频率"。
2.当第一次试验时建议采用30Hz～300Hz进行扫描。
变频电源操作规程全集文档(可以直接使用，可编辑实用优质文档，欢迎下载）化验室安全操作规程（１）分析人员必须认真学习分析规程和有关的安全技术规程，了解设备性能及操作中可能发生事故的原因，掌握预防和处理事故的方法。
（２）进行有危险性的工作，如危险物料的现场取样、易燃易爆物品的处理、动火分析等，应有第二者陪伴，陪伴者应处于能清楚看到工作地点的地方并观察操作的全过程。
（３）玻璃管与胶管、胶塞等拆装时，应先水润湿，手上垫棉布，以免玻璃管折断扎伤。
（４）夏季打开易挥发溶剂瓶塞前，应先用冷水冷却，瓶口不要对着人。
（５）蒸馏易燃液体严禁用明火。
蒸馏过程不得离人，以防温度过高或冷却水突然中断。
（6）化验室内每瓶试剂必须贴有明显的与内容物相符的标签。
严禁将用完的原装试剂空瓶不更新标签而装入别种试剂。
（7）操作中不得离开岗位，必须离开时要委托能负责任者看管。
（8）化验室内禁止吸烟、进食，不能用实验器皿处理食物。
离室前有肥皂洗手。
（9）工作时应穿工作服，长发要扎起，不应在食堂等公共场所穿工作服。
进行有危险性的工作要加戴防护用具。
最好能做到实验时都戴上防护眼镜。
（10）每日工作完毕检查水、电、气、窗，进行安全登记后方可锁门。
(11) 化学物品的存放和保管（1）存于专用场地、专用室柜、专人管理（2）根据物品种类、性质、设置相应的通风、防爆、泄压、报警、灭火、防晒、调温、清除静电等安全措施。
（3）遇火、遇潮容易燃烧、爆炸或产生有毒气体的化学危险物品，不得在潮湿、漏雨和低洼容易积水的地方存放，要远离明火、热源，应在阴凉、通风处存放。
（5）入库时需检查、登记、定期检查。
(12)不要用潮湿手碰开关、电线和电器；要时常检查电线、开关、灯头、插头和一切电器用具是否完整，有无漏电、潮湿、霉烂等情况。
稍有毛病应马上修理，决不能凑合着用。
（13）电炉、烘箱（尤其是高温烘箱）在工作状态下不要离人；两端接线柱的两个电阻丝裸露，没有绝缘体保护；两端有水、潮湿，还有明火。

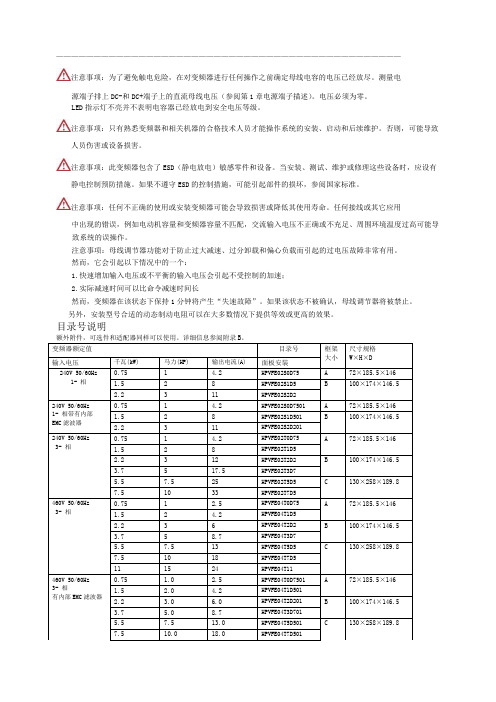

——————————————————————————————————————————————注意事项：为了避免触电危险，在对变频器进行任何操作之前确定母线电容的电压已经放尽。
测量电源端子排上DC-和DC+端子上的直流母线电压（参阅第1章电源端子描述）。
电压必须为零。
LED指示灯不亮并不表明电容器已经放电到安全电压等级。
注意事项：只有熟悉变频器和相关机器的合格技术人员才能操作系统的安装、启动和后续维护。
否则，可能导致人员伤害或设备损害。
注意事项：此变频器包含了ESD（静电放电）敏感零件和设备。
当安装、测试、维护或修理这些设备时，应设有静电控制预防措施。
如果不遵守ESD的控制措施，可能引起部件的损坏，参阅国家标准。
注意事项：任何不正确的使用或安装变频器可能会导致损害或降低其使用寿命。
任何接线或其它应用中出现的错误，例如电动机容量和变频器容量不匹配，交流输入电压不正确或不充足、周围环境温度过高可能导致系统的误操作。
注意事项：母线调节器功能对于防止过大减速、过分卸载和偏心负载而引起的过电压故障非常有用。
然而，它会引起以下情况中的一个：1.快速增加输入电压或不平衡的输入电压会引起不受控制的加速；2.实际减速时间可以比命令减速时间长然而，变频器在该状态下保持1分钟将产生“失速故障”。
如果该状态不被确认，母线调节器将被禁止。
另外，安装型号合适的动态制动电阻可以在大多数情况下提供等效或更高的效果。
目录号说明本章提供HPVFE 变频器安装和接线的信息。
实际安装前，需要仔细阅读并理解本章介绍的所有信息。
注意事项：下列资料仅为正确安装的说明。
对任何国家、地区或其它方面安装变频器或其相关设备的规则，索肯和平（上海）电气概不承担责任。
如果在安装过程中忽视规则，将有可能导致人员伤害或设备损害。
打开机盖将机盖向外侧上方拉出，然后松手。
1-2 安装/ 接线安装注意事项? 将变频器垂直安装在光滑的平面上。
-安装在35mm DIN 导轨上(框架A 和框架Ｂ)。
目录一、用户须知 2二、注意事项 3三、系统简介 4四、输出逆变系统 5五、可控整流系统 40附录一维护与保养 54附录二、依照EMC导则进行传动装置设计的说明 55一、用户须知1.1该变频调速装置为电力电子器件组成，在运输及安装过程中，尽量避免强烈的震动，尽量垂直运输。
1.2该变频调速装置尽量安装在干燥通风的区域，变频器的散热片距墙壁（或遮挡物）距离应大于1.0米。
1.3长期不用时，应存放在清洁干燥的地方；在井下安装好而不运行的状况下，该设备尽量不停电。
1.4 使用之前，必须详细阅读用户手册。
二、注意事项2.1变频调速装置其隔爆外壳体及本安控制盒的结构和非本安及本安电路的电气参数，在出厂前均已装配调试合格，用户严禁改动变频调速装置壳体的结构和电气参数，以确保本产品的防爆性能、电气性能和本安性能。
2.2设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“断电源后开盖”。
（注：本安接线腔不受此限制）2.3外壳应接地良好。
2.4电源接线隔爆腔在接线时请注意按图接线,不得接错。
2.5装置防爆主腔内进行操作时，手上必须带接地导线或静电环。
2.6装置电源R、S、T停电以后5分钟内禁止对变频器隔爆主腔内的任意电路进行操作，且必须用仪表确认机内电容已放电完毕，方可实施机内作业。
停电以后1分钟内禁止再次给电。
2.7负载运行过程中尽量减少瞬时停电次数。
2.8禁止对变频器主回路及控制回路进行耐压试验，如对与变频有电路联系的相关设备进行耐压试验之前应将与变频相关的电路切断。
2.9测量变频器输出电压时必须使用整流式交流电压表，使用其它非整流式电压表测量高频脉冲电压时，容易产生误操作或显示不准确。
2.10变频器安装应远离大容量变压器及电动机（容量为变频器的10倍以上）。
2.11该系统输出端不可以加装进项电容或阻容吸收装置。
2.12该系统变频器箱与电抗器箱连接必须完全按照相关图纸，以保证反馈电压相序一致。
2.13未经唐山开诚电器有限责任公司许可，用户不得随意改动本系统安装调试后设置的ZJT-MSC参数及ZJT-MSC2参数（尤其是不允许通过操作防爆主腔内部的键盘更改ZJT-MSC2参数）。
203中国设备工程C h i n a P l a n t E n g i n e e r i ng中国设备工程 2020.12 （下）1 徐州华润电力有限公司给煤机变频器现状根据《通知》要求，对徐州华润电力有限公司（下简称徐州公司）给煤机变频器进行排查。
徐州公司给煤机变频器采用ABB-ACS510型变频器，额定电压380-480VAC ，设置有低电压保护功能，其动力电源由给煤机控制柜提供。
控制柜380VAC 电源为单路供电，接自锅炉MCC 段。
改造前徐州公司给煤机变频器均未做过变频器耐高、低电压试验。
造成低电压的原因一方面是来自电源输入侧的低电压，主要是由于电网电压的波动或主电力线路切换、雷击使电源正弦波幅值受影响、电厂本身的变压器超载或负荷不平衡等；另一方面，是来自负载侧的低电压，主要是大型设备启动和应用、线路过载或启动大型电动机等。
根据江苏省电力调度控制中心要求，为避免出现发生低电压穿越时给煤机跳闸，可能造成机组MFT 的情况，需对徐州公司给煤机进行防低电压穿越改造。
2 给煤机变频器低电压穿越改造探究低电压发生时，对给煤机主要有以下两个方面的影响：（1）控制回路中的给煤机控制器；（2）主回路中的变频器。
给煤机变频器低电压穿越技术探讨与应用孟帅，王旻（徐州华润电力有限公司，江苏 徐州 221142）摘要：本文分析了低电压故障对徐州公司给煤机系统的危害，对其低电压穿越能力进行评估，结合现场实际给出给煤机变频器的低电压穿越改造方案，可以作为相关技术改造的参考依据。
江苏省电力调度控制中心下发《关于加强火电厂一类辅机变频器运行管理和整改工作的通知》（下简称《通知》），要求核查建立机组一类辅机变频器台账，针对机组一类辅机变频器高、低电压穿越能力不足的情况，制定整改措施。
机组重要辅机变频器当遇到系统低电压时，会造成变频器低电压保护动作，引发重要辅机跳闸。
如果这种情况发生在系统母线电压降低时，将会造成大面积辅机跳闸，进而造成机组跳闸，危及机组安全。
HZBP-III 变频电源使用手册武汉合众电气欢迎使用武汉市合众电气设备制造有限公司产品尊敬的顾客感谢您使用本公司的产品。
在您初次使用设备前，请您详细地阅读本使用说明书，将可帮助您熟练地使用我公司设备。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的设备可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于试验设备均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
如有合同约定的除外。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当设备连线处联机状态时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必欢迎使用武汉市合众电气设备制造有限公司产品须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品做联机试验前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无产品盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
MSpower DVR 低电压穿越装置说明书目录1．适用范围 (1)2．主要特点 (1)3．型号与配置 (3)4．装置原理简介 (4)5．技术指标 (5)6．系统结构 (7)7．装置工作模式 (9)8．装置安装和投运 (10)1．适用范围MSPower系列低电压穿越装置，作为400V电动机**电源之一，广泛用于石化、钢铁、智能制造等行业，连续生产企业受电网波动影响，出现电压扰动、电压暂降的问题，电压扰动往往来自上级配电，变频器有随时停机的风险。
低电压穿越概念来自风电场，为了在系统故障电压**时，尽可能与电网连接保证发电能力，减少电网波动。
现已扩展到各种**关键负荷，这类负荷再起动不能保障工艺连续，MSPower系列低电压穿越装置通过与变频器或通用电机紧密融合，完成电网瞬态扰动和短时间停电情况下电机的连续**运行。
MSPower DVR系列低电压穿越装置，以下简称DVR相对于常规电机**电源具有更多综合优势，通过对动力网精准测量、智能识别运行工况，采用系统总线技术对电网电压、整流模块、逆变模块、直流母线电压、等实施监测，采用工业触摸屏实时动态显示运行工况，为用电设备提供完善的电压暂升、暂降、电压中断和过压保护解决方案。
设备造价相比在线UPS等产品，具有性价比高，且免维护,占用空间小等综合优势。
当发生电压暂升暂降等问题时，我司DVR设备支持用电负荷快速不掉电切换支撑，保证供电电压的完整性。
直DVR后备储能单元能量不足或电网供电恢复正常。
实际的支撑时间取决于用电负载的容量大小以及DVR储能单元的容量大小，一般的储能单元为超级电容模组。
2．主要特点●装置采用全封闭柜体，强弱电严格分开，装置的抗干扰能强。
●装置应急旁路式运行，不增加原系统风险。
●电网工况动态跟踪，切换延时短。
●待机功耗低，长时间运行损耗小。
●具备完善的装置测试功能，方便了现场的调试和*测。
●系统冗余设计，可靠稳定。
●系统全息记录，全寿*周期预测。
给煤机低电压穿越装置操作说明一、什么是低电压穿越以及为何要设置低电压穿越装置？低电压穿越是指系统（发电设备或用电设备）在确定时间内承受一定限值的低电压而不退出运行。
一般低电压穿越在风电场中应用较广，因为风电场若不具备低电压穿越能力，会对电网安全稳定运行产生严重影响。
但由于火电厂单机功率及全厂功率均较风电场大，威胁相对也就更大。
在火电厂中，给煤机是重要的辅机设备，目前大多采用变频调速方式运行，而变频器会在电网低电压（这种低电压一般都是瞬时或短时的）时闭锁输出，从而引起全炉膛灭火保护动作。
如果火电厂因雷击、电气设备短路、接地等引起电网和厂用电短时电压降低，造成给煤机变频器动力电源低电压和变频器控制电源低电压，这时变频器低电压闭锁保护会动作，造成停炉或停机事故，导致局部电网失去稳定，对电网产生重大影响。
对于电网来说，电网故障时电压会瞬时降低，亟需有功支持维持系统频率，但此时电厂再出现解网情况会使电网频率更加恶化，造成不可估量的后果。
因此，需要设置低电压穿越装置，确保机组的安全稳定运行。
二、给煤机低电压穿越装置原理框图QF2图1 给煤机低电压穿越装置原理框图QF1：系统输入开关，正常使用时闭合，装置维护或故障时断开QF2：系统旁路开关，正常使用时断开，装置维护或故障时闭合QF3：系统输出开关，正常使用时闭合，装置维护或故障时断开KK1：交流控制电源开关，正常使用时闭合，装置维护或故障时断开KK2：直流控制电源开关，正常使用时闭合，装置维护或故障时断开1K ：超级电容供电开关，正常使用时闭合，装置维护或故障时断开2K ：超级电容放电开关，正常使用时断开，装置维护或故障时闭合三、界面说明整体界面主要包括用户主界面、运行状态界面、事件记录界面和厂家设置界面。
1.用户主界面：查看启停或故障状态和期间开关状态图2 给煤机低电压穿越装置用户界面系统电压或装置正常时，显示图2所示界面；当出现系统低电压且超级电容投入时，补偿灯亮；当装置异常或QF1、QF2、QF3同时闭合时故障灯亮。
第一章安全注意事项与检查1.1 安全注意事项●绝不可将交流电源接至变频器输出端U、V、W等端子。
●在接通电源后，不可实施配线，检查等作业。
●关闭电源，在键盘显示熄灭后5分钟之内，请勿触摸机内电路板及任何零部件，且必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电旳危险。
●人体静电会严重损坏内部MOS场效应电晶体等，未采用防静电措施时，请勿用手触摸印刷电路板及IGBT等内部器件，否则可能引起故障。
●使用时，变频器旳接地端子（E或〨）请根据国家电气安全规定和其他有关原则对旳、可靠旳接地。
●本装置在通电后,请勿接触内部线路板及其元器件,以免触电危险。
●请勿以拉闸方式（断电）停机，等电机运营停止后才可断开电源。
●符合CE原则必须增长选购输入滤波器附件。
特别注意：只有训练有素旳人员容许操作本装置，使用前请具体阅读本阐明书中有关安全、安装、操作和维修部分。
本设备旳安全运营取决于对旳旳选型、安装、操作和维护！1.2 开箱之后检查烁普SP500系列变频器在出厂之前均已经过测试和品质检验。
在购买后，开箱之前请检查产品旳包装与否因运送不慎而导致损伤，产品旳规格、型号与否与订购之机种相符。
如有问题，请联系我司或经销厂商。
●检查内部：含本机、使用阐明书一本、保修卡一张。
●检查变频器侧面旳铭牌，以拟定您手上旳产品就是所订购之产品型号阐明：第二章安装及配线2.1 使用环境（1）环境温度-10℃—40℃；（2）避免震动；（3）避免高温多湿且无雨水滴淋，湿度不不小于90%RH（不结露）；（4）防止油、盐及腐蚀性气体侵入；（5）防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉旳侵入；（6）防止电磁干扰、远离干扰源；（7）禁止使用在易燃性、可燃性、爆炸性气体、液体或固体旳危险环境。
2.2 安装方向与空间变频调速器要安装于室内通风良好旳场所，并采用壁挂式或立柜式。
并与周边相邻物品或挡板（墙）必须保持足够旳空间。
如下图所示：2.3 配线变频调速器配线，分为主回路及控制回路两部分。
