合肥铁路枢纽南环线电力工程技术交底书（10/0.4kV箱式变电站基础）编制: _______________审核: _______________批准：______________中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部二◦一三年九月日技术交底书施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部编号七、预埋件及接地1. 基础上部设有预制板，具体选型参照图纸图集 02J331。
2. 预埋件采用 ①8圆钢及10号槽钢，预埋槽钢应保证水平，直线误差每米 <1mm 全长 <2mm 具体预埋件尺寸见设计图纸。
3. 箱式变电站的接地装置敷设以水平接地体为主的人工接地网，接地网沿箱变基础四 周布置，箱变接地网与附近建筑接地网连接。
4. 接地装置采用水平接地体和垂直接地体，水平接地体使用40X 4扁铁，垂直接地体 采用 50X 5，L=2500mn 角钢。
5. 接地体顶面埋设深度应符合设计规定，不应小于600mm 角钢与接地体应垂直配置， 焊接部位应作防腐处理。
6. 接地网接地电阻不大于4欧姆，应以现场实测为准。
7. 接地配电装置安装完毕后，要在晴朗的天气，地面的湿度达到规范规定的时候，方 可进行接地电阻的测试。
如果有接地电阻值不符合规定的接地配电装置，就要按规定 增加相应的接地极和接地母线，直到接地电阻值符合设计要求。
附件：1. 电力箱式变电站基础施工图2. 电力箱式变电站接地装置图接 受 人 签 字 工程名称（单位、分部、分合肥铁路枢纽南环线工程电力工程变配电所交底 日期技 术交 底 的主 要内 容。
.技术交底编号： YSSG-ZT- S JSB8 - 施工中铁十四局集团有限公司单位工程名称箱变基础施工部位箱变基础施工内容土石方开挖开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。
边开挖边做好安全防护栏，确保开挖安全工作。
1.基坑的定位控制线、标准水平桩的灰线尺寸，必须经过检验合格；2.夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合交理安排开挖顺序，防止错挖或超挖。
底3. 在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工内进行。
容4.开挖期间必须安排好施工员、技术员、质检员随时检查开挖标高，基坑开挖尺寸、边坡等开挖部位的准确尺寸5.开挖时施工队必须配备足够的工人清理基坑，随时跟班清理。
编写人员审查人员批准人交底人签名接受交底交底年月日负责人签名时间作业人员签名技术交底编号： YSSG-ZT-S JS B 8 - 施工中铁十四局集团有限公司单位工程名称箱变基础施工部位箱变基础施工内容土方回填1.回填前，应对填方基底和已完隐蔽工程进行检查和中间验收，并作出记录。
回填前应将基坑内的积水、淤泥、杂物清理干净。
2.回填应分层铺填夯实，分层厚度为 200 ～300mm ，压实系数不得小于 0.95 ，交回填土应级配良好，最大粒径不超过50mm 。
底3.回填土料的含水率不得过高或过低，应能保证回填的压实要求。
内4.回填时应在基础的两侧同时进行，不得在基础一侧堆置回填料过高，回填容从基底最底处开始，由一端向另一端自下而上分层回填夯实。
5.质量保证措施：基底处理必须符合设计要求及有关现行规范规定。
遇下雨天时，应采取防雨及排水措施，刚打夯完毕或延时夯实的部分，应在凉晒后再夯打密实。
基底处理完毕要报监理单位验收，验收合格后方可进行下一步的工序。
编写人员审查人员批准人交底人签名接受交底交底年月日作业人员签名技术交底编号： YSSG-ZT- S JSB8 -.施工中铁十四局集团有限公司单位工程名称箱变基础施工部位垫层施工内容混凝土浇筑1.清除基坑底部的淤泥和杂物，并做好防水和排水措施。
一、交底目的为确保箱变试验过程中工作人员的人身安全和设备的安全运行，特进行安全技术交底，使所有参与试验的人员充分了解试验过程中的安全注意事项和操作规程。
二、交底对象参与箱变试验的所有工作人员，包括试验人员、监督人员、操作人员等。
三、交底内容1. 试验前准备- 确认试验设备完好，所有电气连接正确无误。
- 检查试验场地，确保无积水、无杂物，地面干燥。
- 试验设备周围应设置警示标志，并保持足够的通道宽度。
- 试验人员应穿戴合适的个人防护用品，如绝缘手套、绝缘鞋、安全帽等。
2. 试验操作规程- 试验前应详细阅读试验方案，了解试验步骤、参数设置及注意事项。
- 试验操作应由具有相关资质的人员进行，严禁非专业人员操作。
- 试验过程中应密切监视设备运行状态，发现异常立即停止试验并采取措施。
- 试验过程中禁止触摸带电设备，禁止将身体任何部位靠近带电部分。
- 禁止在试验过程中进行与试验无关的操作。
3. 安全注意事项- 试验过程中应保持通讯畅通，试验人员应随时向监督人员报告试验情况。
- 试验设备应定期进行维护保养，确保其正常运行。
- 试验过程中应保持良好的通风，避免有毒气体积聚。
- 试验结束后，应立即切断试验设备电源，并做好设备清洁工作。
4. 应急预案- 如发生设备故障或人员触电等紧急情况，应立即切断电源，并采取相应措施进行救援。
- 试验人员应熟悉应急预案，了解紧急疏散路线和救援方法。
- 紧急情况下，应立即拨打急救电话，并迅速采取救援措施。
四、接受人（以下列出参与试验的所有人员姓名及职务）五、交底人（以下列出进行安全技术交底的人员姓名及职务）六、交底日期（填写交底日期）七、备注1. 本交底模板仅供参考，具体内容应根据实际情况进行调整。
2. 参与试验的人员应认真学习本交底内容，并严格遵守各项安全规定。
3. 试验过程中，如发现安全隐患，应立即停止试验并报告相关部门。
---注意：以上模板仅供参考，实际应用中需根据具体试验项目、设备特性和现场环境进行调整。
风机、箱变基础施工技术/安全交底[2007年4月18日]一、风机基础概述1、±0.000m为风力发电机所在位置的自然地坪。
基础方向根据主风向确定。
2、本工程所使用的60台风机为浙江运达风力发电工程有限公司生产。
3、风机中心孔位点的标高及定位见风能专业的风机布置图。
4、基础一步直径15.2m，高度2m；二步直径5m，高度1.1m；基础出自然地坪300mm，基础深度-3.1m；垫层100mm，直径15.4m。
基础周围自然地坪用20mm 厚水泥砂浆硬化，尺寸为基础边外扩1500mm。
5、地基持力层为粉砂、粉质粘土层，地基承载力特征值fak=250KPa，基地开挖后组织建设单位、监理单位、设计单位验槽，合格后方可进行下道工序。
6、材料：钢筋HRB400，复检合格；砂、碎石、水泥，复检合格后上报监理审批使用。
基础混凝土：C35，垫层C15，混凝土保护层厚度50mm；每个基础浇筑时，C35留设3组标养试块，1组同条件试块，1组600度天试块。
垫层C15留设1组标养试块。
7、基坑回填要求素土回填，分层夯实300mm夯一次，压实系数不小于0.95。
每300mm夯实后取用环刀取两个点，送试验室，每个基础取点22个。
8、要求做好材料跟踪台帐及质量检验评定表，及时报送监理审批。
每道工序转序时提前24小时通知监理检验。
9、本基础为大体积混凝土，施工时严格按《混凝土结构工程施工质量验收规范》实施。
10、镀锌钢条型号-30*3.5，布置在基础垫层上300mm处，分外接地环和内接地环，用三根接地条平均三个方向从内接地环向基础外引出，引出基础外 1.5m，与长200的镀锌钢条焊接，内接地环向上引出3根与基础法兰连接。
基础接地镀锌钢条和基础法兰连接处，焊接前先局部清理，待焊接后再涂漆，并将多余连铁切除。
预埋PVC波纹管5根直径150mm，一端伸出基础环，另端从一步基础外1m。
浇筑砼时注意保护PVC波纹管，采取可靠措施固定。
箱变基础施工技术交底一、概述箱变是通过设置外壳来保护变电设备免受恶劣环境影响的一种装置。
其基本结构由箱体、变压器、配电设备、控制设备和仪表设备等组成。
箱变的施工涉及到多个领域的知识，需要在施工前进行技术交底，才能保证施工的质量和效率。
本文将详细介绍箱变基础施工技术交底的内容。
二、施工前的准备工作1. 安全措施在进行任何施工前必须进行安全措施的设置，避免施工过程中人员伤害和设备损坏。
具体措施包括：•制定安全管理制度和操作规程；•建立安全教育和监督制度；•设置防护措施和告诫标志；•对施工人员进行安全教育和培训；•指定专人负责安全措施执行。
2. 施工材料准备在开始施工前，应准备好所需的所有施工材料，包括箱变、电缆、接线端子、螺栓、螺母、垫片和工具等。
对所有材料进行检查和确认，保证材料的质量和数量都符合施工要求。
3. 施工计划制定在进行施工前，需要制定详细的施工计划。
施工计划应包括施工人员的职责分工、施工工序的安排、施工时间和施工方法等。
三、施工流程1. 箱体安装箱变安装前需要先进行箱体的安装。
箱体应根据设计规定的位置进行安装，并按照上下限标准进行调节。
2. 变压器的安装在进行变压器的安装前，应先对所有附件进行检查，并确认其质量和数量符合要求。
变压器的安装应按设计规定的位置进行，并按照正确的安装顺序进行。
3. 配电设备的安装配电设备包括隔离开关、断路器、熔断器和电流互感器等。
在进行配电设备的安装前，应对设备进行检查和确认。
设备的安装应按照正确的安装顺序进行，并按照设计要求安装接线端子和连接电缆。
4. 控制设备和仪表设备的安装控制设备包括控制柜、相序保护器和继电器等。
在进行控制设备和仪表设备的安装前，应先对设备进行检查和确认。
设备的安装应按照正确的安装顺序进行，并按照设计要求进行接线。
5. 电缆敷设和接线在进行电缆敷设和接线前，需要先对电缆进行检查和确认。
根据设计要求进行电缆的敷设和连接，安装电缆夹，加固电缆护套，保证接头的连接牢固可靠。

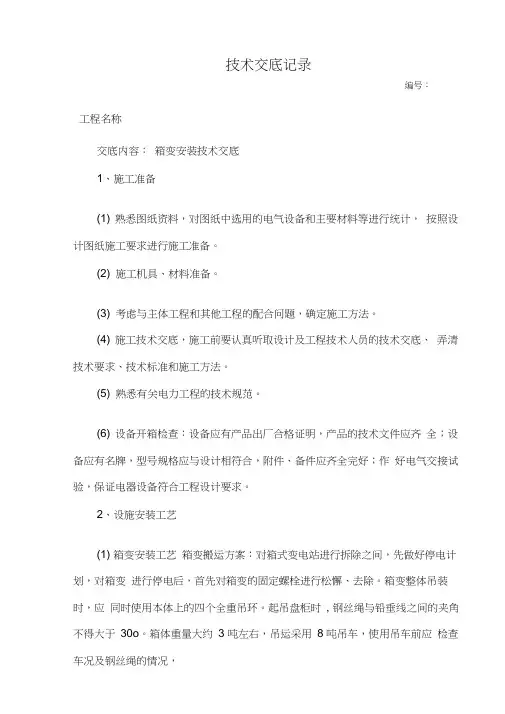

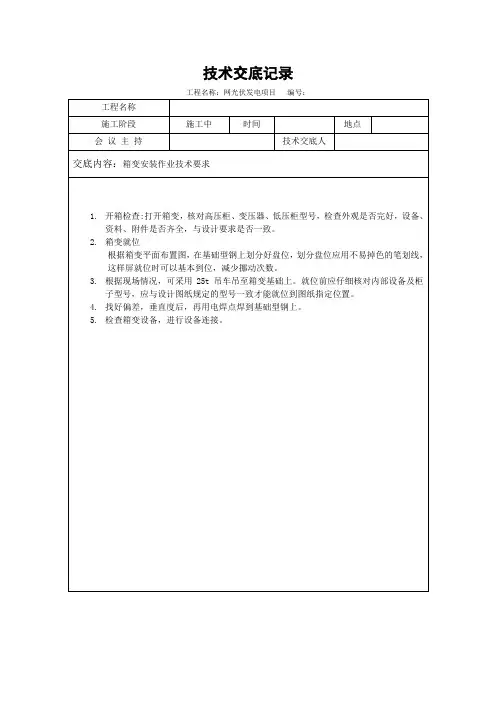

技术交底记录编号：工程名称交底内容：箱变安装技术交底1、施工准备(1) 熟悉图纸资料，对图纸中选用的电气设备和主要材料等进行统计，按照设计图纸施工要求进行施工准备。
(2) 施工机具、材料准备。
(3) 考虑与主体工程和其他工程的配合问题，确定施工方法。
(4) 施工技术交底，施工前要认真听取设计及工程技术人员的技术交底、弄清技术要求、技术标准和施工方法。
(5) 熟悉有关电力工程的技术规范。
(6) 设备开箱检查：设备应有产品出厂合格证明，产品的技术文件应齐全；设备应有名牌，型号规格应与设计相符合，附件、备件应齐全完好；作好电气交接试验，保证电器设备符合工程设计要求。
2、设施安装工艺(1) 箱变安装工艺箱变搬运方案：对箱式变电站进行拆除之间，先做好停电计划，对箱变进行停电后，首先对箱变的固定螺栓进行松懈、去除。
箱变整体吊装时，应同时使用本体上的四个全重吊环。
起吊盘柜时, 钢丝绳与铅垂线之间的夹角不得大于30o。
箱体重量大约3 吨左右，吊运采用8 吨吊车，使用吊车前应检查车况及钢丝绳的情况，箱变安装方案：箱变运输到目的地后，在设备安装整体吊装时，应同时精选使用本体上的四个全重吊环。
起吊盘柜时，钢丝绳与铅垂线之间的夹角不得大于30o。
吊运采用8 吨吊车，使用吊车前应检查车况及钢丝绳的情况，检查必须符合一定的要求后方可起吊；转运到位后，应将变压器所有螺栓进行一次紧固；变压器在安装过程中，应覆盖塑料膜，防止异物和灰尘进入箱变；安装完毕后，对盘柜进行检查。
首先应核对图纸，查看设备元件、接线等是否与设计相符；检查柜内相序是否正确，柜内相序与主变是否相符合；调整五防机械闭锁时，要求灵活、可靠，若不符合要求，必须对五防功能进行完善；对开关机构、接地刀等进行调整，要求快速、可靠、接触良好。
(2) 二次线连接检查电缆型号、规格、长度是否与领用计划相符, 电缆外观应无损伤；按照电缆清册正确敷设电缆，电缆外观应无损伤，绝缘良好；电缆敷设应整齐、美观、其弯曲半径符合规程要求。
一、交底目的为确保箱变实验过程中工作人员的生命安全和财产安全，预防事故发生，特进行安全技术交底。
二、适用范围本交底适用于所有参与箱变实验的工作人员。
三、交底内容1. 人员要求1.1 作业人员应经过安全技术培训、考核，持证上岗。
1.2 工人必须熟知本工种的安全操作规程和施工现场的安全生产制度，服从领导和安全检查人员的指挥，自觉遵章守纪，做到“三不伤害”。
2. 安全操作规程2.1 实验前应检查实验设备是否完好，电源是否安全，并确保实验场地整洁、无障碍物。
2.2 进入实验区域前，必须按规定配戴安全防护用品，如安全帽、绝缘手套、绝缘鞋等。
2.3 实验过程中，严禁操作人员擅自离开实验岗位，如需离开，应先关闭电源，确保安全。
2.4 实验过程中，如发现设备异常或安全隐患，应立即停止实验，并报告相关负责人。
3. 现场安全措施3.1 实验现场应设置明显的警示标志，提醒工作人员注意安全。
3.2 实验现场应配备必要的消防设施，如灭火器、消防沙等。
3.3 实验现场应保持良好的通风，确保工作人员呼吸新鲜空气。
4. 具体操作注意事项4.1 箱变实验前，应检查箱变外观是否完好，接地是否可靠。
4.2 在进行箱变电气试验时，应确保试验电压不超过额定电压，防止设备损坏。
4.3 试验过程中，严禁操作人员触摸试验设备，防止触电事故发生。
4.4 实验结束后，应关闭电源，清理现场，确保安全。
5. 应急措施5.1 如发生触电事故，应立即切断电源，进行现场急救，并拨打急救电话。
5.2 如发生火灾，应立即使用灭火器进行灭火，并拨打火警电话。
四、交底人及日期交底人：__________日期：__________五、接受人项目部管理人员：__________技术质量部：__________安全环保部：__________工程管理部：__________物资部：__________分包单位管理人员：__________施工负责人：__________六、备注本交底自发布之日起生效，如遇特殊情况，可进行修改和补充。
深圳市XXXXXX工程xxxX标段箱式变电所基础浇筑安全、技术交底接受交底单位及人员交底内容：—、基础型号1. 变电所基础尺寸：1、6、7、8号变电所基础尺寸为11800X 3400X 2000 ( mrj n2、3号变电所基础尺寸为12100X 3400X 2000 ( mrj n4号变电所基础尺寸为12400X 3400 X 2000 (mr)i变电所基础顶端标高为土0.0m,地平面标高-0.6m，底板上平面标高-2.0m，地板0.4米，垫层0.1米；3号变电所下方管线较多，地面为标高-1.3米。
变电所4个开门的位置需做台阶。
二、土石方开挖1. 开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕，开挖沟坑应事先了解地下设施情况，若地下有管线，在地面至地下0.3m处禁用洋镐刨，只可用锹轻挖。
边开挖边做好安全防护栏，小心开挖，确保开挖安全工作。
2. 基坑的定位控制线、标准水平桩必须经过检验合格；开挖面积依据变电所基础平面布置图大小开挖。
3. 夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，设防护栏和警示灯光，防止错挖或超挖。
4. 在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行。
5. 开挖期间必须安排好施工员、技术员、质检员随时检查开挖标高，基坑开挖尺寸、边坡等开挖部位的准确尺寸。
6. 开挖时施工队必须配备足够的工人清理基坑，随时跟班清理。
7.1、4号变电所靠近围墙侧需预留1米空间，作为后期检修人员通道。
三、垫层混凝土浇筑1. 清除基坑底部的淤泥和杂物，并做好防水和排水措施。
对于干燥土应用水润湿，表面不得留有积水，在支模的板内清除垃圾、泥土等杂物，并浇水润湿木模板，堵塞板缝。
2. 找标高弹水平控制线测垫层标高。
3. 混凝土的下料口距离所浇筑的混凝土表面高度不得超过2m4. 振捣：混凝土用振捣棒振捣密实，做到不漏振，确保混凝土密实。
一、交底目的为确保旧箱变维修作业安全、顺利进行，提高作业人员的安全意识，预防事故发生，特进行安全技术交底。
二、交底内容1. 作业前准备（1）检查维修现场，确保作业环境安全，无安全隐患。
（2）确认旧箱变设备状态，包括设备型号、电压等级、设备运行时间等。
（3）检查作业人员是否具备相应的操作技能和安全知识。
2. 作业过程中的安全注意事项（1）进入现场前，必须穿戴好安全帽、绝缘手套、绝缘鞋等个人防护用品。
（2）操作人员必须熟悉旧箱变设备的结构、原理及操作规程。
（3）在进行设备拆卸、检查、维修时，必须切断电源，并悬挂警示牌。
（4）作业过程中，注意观察设备状态，发现异常情况立即停止作业，并报告相关负责人。
（5）操作高压设备时，必须穿戴绝缘服，并使用绝缘工具。
（6）作业过程中，注意避免设备内部高压部件的误操作，防止触电事故发生。
3. 作业现场的安全措施（1）现场设置安全警戒线，禁止无关人员进入。
（2）设置专用工具存放区，确保工具存放整齐、有序。
（3）作业现场应配备消防器材，如灭火器、消防沙等。
（4）作业过程中，确保现场通风良好，避免有害气体积聚。
4. 作业后的安全措施（1）作业完成后，检查设备状态，确保设备正常运行。
（2）清理作业现场，确保无遗留物品。
（3）恢复现场原状，确认无安全隐患。
三、作业人员职责1. 严格遵守安全操作规程，确保自身和他人的安全。
2. 在作业过程中，发现问题及时报告，并采取相应措施。
3. 作业完成后，认真检查设备状态，确保设备正常运行。
四、交底人及接受人1. 交底人：XXX2. 接受人：全体旧箱变维修作业人员3. 交底日期：XXXX年XX月XX日4. 交底地点：XXX五、注意事项1. 本安全技术交底模板仅供参考，具体作业应根据实际情况进行调整。
2. 作业人员应熟悉本交底内容，确保安全作业。
3. 本交底自发布之日起生效，如有变更，另行通知。
