箱变接地技术交底

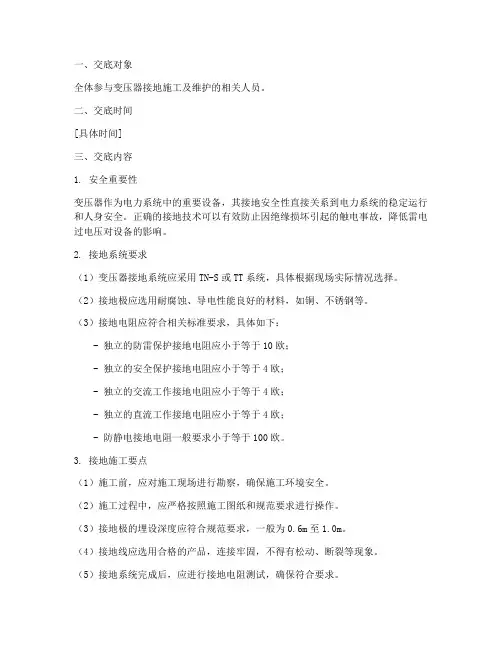

一、交底对象全体参与变压器接地施工及维护的相关人员。

二、交底时间[具体时间]三、交底内容1. 安全重要性变压器作为电力系统中的重要设备，其接地安全性直接关系到电力系统的稳定运行和人身安全。

正确的接地技术可以有效防止因绝缘损坏引起的触电事故，降低雷电过电压对设备的影响。

2. 接地系统要求（1）变压器接地系统应采用TN-S或TT系统，具体根据现场实际情况选择。

（2）接地极应选用耐腐蚀、导电性能良好的材料，如铜、不锈钢等。

（3）接地电阻应符合相关标准要求，具体如下：- 独立的防雷保护接地电阻应小于等于10欧；- 独立的安全保护接地电阻应小于等于4欧；- 独立的交流工作接地电阻应小于等于4欧；- 独立的直流工作接地电阻应小于等于4欧；- 防静电接地电阻一般要求小于等于100欧。

3. 接地施工要点（1）施工前，应对施工现场进行勘察，确保施工环境安全。

（2）施工过程中，应严格按照施工图纸和规范要求进行操作。

（3）接地极的埋设深度应符合规范要求，一般为0.6m至1.0m。

（4）接地线应选用合格的产品，连接牢固，不得有松动、断裂等现象。

（5）接地系统完成后，应进行接地电阻测试，确保符合要求。

4. 接地维护（1）定期检查接地系统，发现异常情况应及时处理。

（2）对接地线、接地极等进行定期清洁，防止腐蚀。

（3）对接地系统进行定期测试，确保接地性能良好。

5. 应急措施（1）发生接地故障时，应立即切断故障点电源，隔离故障区域。

（2）在故障排除前，应禁止人员进入故障区域。

（3）如发生人员触电事故，应立即切断电源，进行急救。

四、注意事项1. 施工过程中，必须佩戴安全帽、工作服、工作鞋等防护用品。

2. 施工现场应设置警示标志，确保施工安全。

3. 施工人员应熟悉变压器接地技术要求，掌握施工技能。

4. 严禁非专业人员操作变压器接地设备。

五、接受交底班组或员工签名[接受交底班组或员工签名]六、交底人[交底人姓名]七、交底部门[交底部门名称]八、施工期限[施工期限]九、备注本交底模板仅供参考，具体施工要求应以相关规范和现场实际情况为准。

一、交底目的为确保箱变基础接地工程的安全施工，预防事故发生，保障施工人员生命财产安全，特进行安全技术交底。

二、工程概况1. 工程名称：[填写工程名称]2. 施工单位：[填写施工单位名称]3. 建设单位：[填写建设单位名称]4. 设备名称：[填写箱变基础接地设备名称]5. 作业内容：[填写具体作业内容]6. 施工期限：[填写施工期限]三、安全技术措施1. 施工人员安全培训- 所有参与施工人员必须接受安全培训，了解箱变基础接地施工的安全技术要求。

- 熟悉操作规程、安全操作规范和应急处置措施。

2. 现场安全防护- 施工现场设置明显的安全警示标志，明确安全通道。

- 进入施工现场必须佩戴安全帽，穿着符合要求的工作服、工作鞋。

- 高处作业时，必须系好安全带，佩戴安全帽。

3. 接地材料与设备- 使用符合国家标准的接地材料和设备。

- 接地材料应进行外观检查，确保无破损、腐蚀等现象。

- 接地电阻应符合设计要求。

4. 施工操作- 施工前，对施工人员进行详细的技术交底，明确施工步骤、注意事项。

- 施工过程中，严格按照操作规程进行作业，确保施工质量。

- 发现异常情况，立即停止施工，报告相关部门。

5. 防雷保护- 施工现场和临时生活区的高度在20m及以上的设施，均应装设防雷保护。

- 高压架空线路及变压器高压侧应装设避雷器或放电间隙。

6. 接地电阻测试- 施工完成后，对接地电阻进行实测，确保接地电阻符合设计要求。

四、应急处置1. 人员受伤- 立即停止施工，对受伤人员进行急救，并拨打120急救电话。

- 同时，报告相关部门，采取相应措施。

2. 设备故障- 立即停止施工，切断电源，确保安全。

- 报告相关部门，采取相应措施。

3. 其他事故- 立即停止施工，报告相关部门，采取相应措施。

五、交底记录1. 交底部门：[填写交底部门名称]2. 交底人：[填写交底人姓名]3. 交底对象：[填写交底对象姓名]4. 交底日期：[填写交底日期]5. 交底内容：[填写交底内容]六、注意事项1. 施工人员必须严格遵守安全技术措施，确保施工安全。

一、交底目的为确保箱变基础接地工程的安全施工，防止安全事故的发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 建设单位：[建设单位名称]4. 设备名称：[箱变名称]5. 作业内容：箱变基础接地施工6. 施工期限：[开始日期]至[结束日期]三、安全注意事项1. 人员要求- 施工人员必须经过专业培训，取得相关操作资格证书。

- 作业人员进入施工现场必须戴合格的安全帽，系好下颚带，锁紧带扣。

- 严禁酒后作业、疲劳作业。

2. 现场安全- 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

- 施工现场严禁吸烟、使用明火。

- 施工现场应保持整洁，通道畅通，不得堆放杂物。

3. 操作规范- 接地线应选用符合国家标准、质量合格的专用接地线。

- 接地线连接应牢固可靠，确保接地效果。

- 施工过程中应严格按照设计要求和技术规范进行操作。

4. 个人防护- 施工人员应佩戴绝缘手套、绝缘鞋等个人防护用品。

- 在潮湿、有腐蚀性气体等环境下作业时，应穿戴相应的防护用品。

5. 防雷措施- 施工现场应安装防雷设施，确保施工安全。

- 高度在20m及以上的设施，如井字架、脚手架、塔式起重机等，应安装防雷保护。

四、施工步骤及要点1. 施工准备- 熟悉施工图纸，了解箱变基础接地施工要求。

- 准备好施工工具、材料和防护用品。

2. 接地线敷设- 根据设计要求，确定接地线敷设路径。

- 采用专用接地线，确保接地效果。

- 接地线连接处应牢固可靠，避免松动。

3. 接地体施工- 根据设计要求，选择合适的接地体材料。

- 按照规范要求进行接地体施工，确保接地体深度和间距符合要求。

4. 接地电阻测试- 施工完成后，对接地电阻进行测试，确保接地电阻符合设计要求。

五、应急措施1. 如发生触电事故，应立即切断电源，并进行急救。

2. 如发生火灾事故，应立即使用灭火器进行灭火，并拨打火警电话报警。

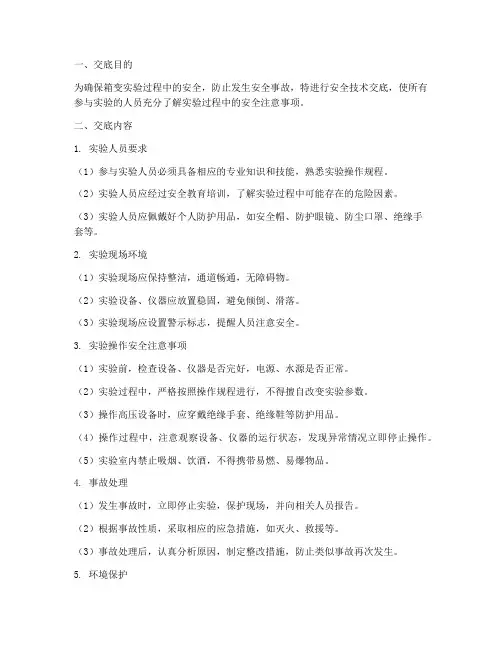

一、交底目的为确保箱变实验过程中的安全，防止发生安全事故，特进行安全技术交底，使所有参与实验的人员充分了解实验过程中的安全注意事项。

二、交底内容1. 实验人员要求（1）参与实验人员必须具备相应的专业知识和技能，熟悉实验操作规程。

（2）实验人员应经过安全教育培训，了解实验过程中可能存在的危险因素。

（3）实验人员应佩戴好个人防护用品，如安全帽、防护眼镜、防尘口罩、绝缘手套等。

2. 实验现场环境（1）实验现场应保持整洁，通道畅通，无障碍物。

（2）实验设备、仪器应放置稳固，避免倾倒、滑落。

（3）实验现场应设置警示标志，提醒人员注意安全。

3. 实验操作安全注意事项（1）实验前，检查设备、仪器是否完好，电源、水源是否正常。

（2）实验过程中，严格按照操作规程进行，不得擅自改变实验参数。

（3）操作高压设备时，应穿戴绝缘手套、绝缘鞋等防护用品。

（4）操作过程中，注意观察设备、仪器的运行状态，发现异常情况立即停止操作。

（5）实验室内禁止吸烟、饮酒，不得携带易燃、易爆物品。

4. 事故处理（1）发生事故时，立即停止实验，保护现场，并向相关人员报告。

（2）根据事故性质，采取相应的应急措施，如灭火、救援等。

（3）事故处理后，认真分析原因，制定整改措施，防止类似事故再次发生。

5. 环境保护（1）实验过程中产生的废弃物应按照相关规定进行处理。

（2）实验室内禁止乱扔垃圾，保持室内卫生。

三、交底时间本次安全技术交底时间为XXXX年XX月XX日。

四、交底人本次安全技术交底由XXX担任。

五、接受人本次安全技术交底接受人为全体参与箱变实验的人员。

六、备注1. 本交底内容为箱变实验安全技术交底模板，具体实验内容可根据实际情况进行调整。

2. 实验人员应认真阅读本交底内容，确保在实验过程中严格遵守安全操作规程。

3. 实验过程中，如遇特殊情况，应立即向相关负责人报告，并采取相应措施。

4. 本交底自发布之日起生效，如有变更，以最新版本为准。

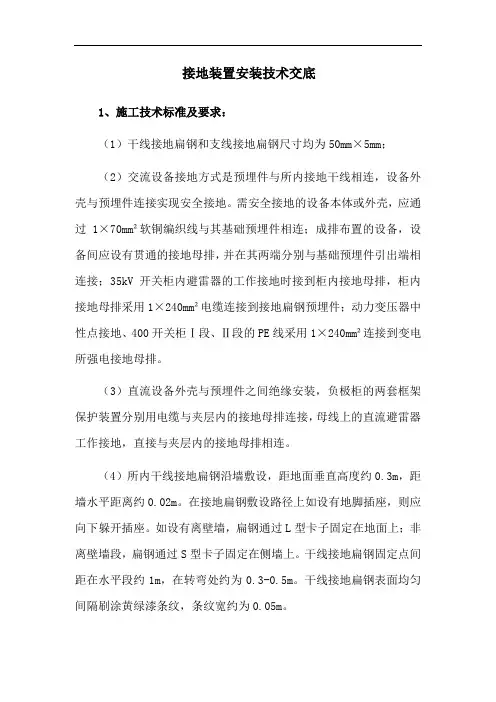

接地装置安装技术交底1、施工技术标准及要求：（1）干线接地扁钢和支线接地扁钢尺寸均为50mm×5mm；（2）交流设备接地方式是预埋件与所内接地干线相连，设备外壳与预埋件连接实现安全接地。

需安全接地的设备本体或外壳，应通过1×70mm²软铜编织线与其基础预埋件相连；成排布置的设备，设备间应设有贯通的接地母排，并在其两端分别与基础预埋件引出端相连接；35kV开关柜内避雷器的工作接地时接到柜内接地母排，柜内接地母排采用1×240mm²电缆连接到接地扁钢预埋件；动力变压器中性点接地、400开关柜Ⅰ段、Ⅱ段的PE线采用1×240mm²连接到变电所强电接地母排。

（3）直流设备外壳与预埋件之间绝缘安装，负极柜的两套框架保护装置分别用电缆与夹层内的接地母排连接，母线上的直流避雷器工作接地，直接与夹层内的接地母排相连。

（4）所内干线接地扁钢沿墙敷设，距地面垂直高度约0.3m，距墙水平距离约0.02m。

在接地扁钢敷设路径上如设有地脚插座，则应向下躲开插座。

如设有离壁墙，扁钢通过L型卡子固定在地面上；非离壁墙段，扁钢通过S型卡子固定在侧墙上。

干线接地扁钢固定点间距在水平段约1m，在转弯处约为0.3-0.5m。

干线接地扁钢表面均匀间隔刷涂黄绿漆条纹，条纹宽约为0.05m。

（5）干线接地扁钢穿墙时，应加玻璃钢管保护；支线接地扁钢预埋于设备装修层内，一端连接设备基础预埋件，一端连接干线接地扁钢，连接方式为搭焊接。

（6）变电所接地母排固定于电缆夹层的侧墙上，距地面垂直高度约为0.3m，距墙水平距离约为0.02m；35kV电缆外铠和金属屏蔽层在35kV开关柜内分别与柜内接地母排连接；金属门框通过裸铜绞线与干线接地扁钢用螺栓连接。

（7）现场焊接时，焊接部位应进行防腐处理，先涂一遍防锈漆，再涂两层富锌漆；接地扁钢及其安装卡子应热镀锌防腐，镀锌后表面应光滑。

锌层厚度不小于86微米，镀锌重量不小于610g/m²，均匀性应满足GB2694-2010的规定。

一、交底目的为确保箱变维修施工过程中的安全，提高施工人员的安全意识，预防事故发生，特进行安全技术交底。

二、交底对象所有参与箱变维修施工的施工人员、管理人员。

三、交底内容1. 施工前的安全检查- 对箱变设备进行全面检查，确保设备无漏油、漏气、漏水等异常情况。

- 检查设备接地装置是否完好，接地电阻是否符合要求。

- 检查施工环境，确保无火灾、爆炸等安全隐患。

2. 施工前的准备工作- 确定施工方案，明确施工步骤和操作规程。

- 准备好必要的施工工具、安全防护用品，如绝缘手套、绝缘靴、安全帽、安全带等。

- 对施工人员进行安全教育和培训，确保其了解并掌握安全操作规程。

3. 施工过程中的安全措施- 施工人员必须佩戴好个人防护用品，如安全帽、绝缘手套、绝缘靴等。

- 施工现场应设置警示标志，提醒人员注意安全。

- 施工人员不得擅自操作设备，必须按照操作规程进行。

- 严禁在设备运行状态下进行维修作业，必须确保设备断电后方可进行。

- 维修过程中，如需登高作业，必须使用安全带，并确保安全带的可靠性。

- 严禁使用不合格的绝缘工具，确保工具的绝缘性能符合要求。

- 施工过程中，如发现设备异常，应立即停止作业，并报告相关人员。

4. 紧急情况的处理- 如发生触电事故，应立即切断电源，并采取急救措施。

- 如发生火灾事故，应立即使用灭火器进行灭火，并拨打火警电话报警。

- 如发生高空坠落事故，应立即采取措施防止事故扩大，并报告相关人员。

5. 施工结束后的工作- 施工结束后，应对施工现场进行清理，确保无安全隐患。

- 对施工设备进行检查，确保其正常运行。

- 对施工人员进行总结，对存在的问题进行整改。

四、交底人及接受人交底人：项目安全负责人接受人：所有参与箱变维修施工的施工人员、管理人员五、交底时间[填写交底具体时间]六、注意事项- 施工人员必须严格遵守安全操作规程，确保自身和他人的安全。

- 施工过程中，如发现安全隐患，应立即停止作业，并报告相关人员。

一、交底目的为确保箱变试验过程中工作人员的人身安全和设备的安全运行，特进行安全技术交底，使所有参与试验的人员充分了解试验过程中的安全注意事项和操作规程。

二、交底对象参与箱变试验的所有工作人员，包括试验人员、监督人员、操作人员等。

三、交底内容1. 试验前准备- 确认试验设备完好，所有电气连接正确无误。

- 检查试验场地，确保无积水、无杂物，地面干燥。

- 试验设备周围应设置警示标志，并保持足够的通道宽度。

- 试验人员应穿戴合适的个人防护用品，如绝缘手套、绝缘鞋、安全帽等。

2. 试验操作规程- 试验前应详细阅读试验方案，了解试验步骤、参数设置及注意事项。

- 试验操作应由具有相关资质的人员进行，严禁非专业人员操作。

- 试验过程中应密切监视设备运行状态，发现异常立即停止试验并采取措施。

- 试验过程中禁止触摸带电设备，禁止将身体任何部位靠近带电部分。

- 禁止在试验过程中进行与试验无关的操作。

3. 安全注意事项- 试验过程中应保持通讯畅通，试验人员应随时向监督人员报告试验情况。

- 试验设备应定期进行维护保养，确保其正常运行。

- 试验过程中应保持良好的通风，避免有毒气体积聚。

- 试验结束后，应立即切断试验设备电源，并做好设备清洁工作。

4. 应急预案- 如发生设备故障或人员触电等紧急情况，应立即切断电源，并采取相应措施进行救援。

- 试验人员应熟悉应急预案，了解紧急疏散路线和救援方法。

- 紧急情况下，应立即拨打急救电话，并迅速采取救援措施。

四、接受人（以下列出参与试验的所有人员姓名及职务）五、交底人（以下列出进行安全技术交底的人员姓名及职务）六、交底日期（填写交底日期）七、备注1. 本交底模板仅供参考，具体内容应根据实际情况进行调整。

2. 参与试验的人员应认真学习本交底内容，并严格遵守各项安全规定。

3. 试验过程中，如发现安全隐患，应立即停止试验并报告相关部门。

---注意：以上模板仅供参考，实际应用中需根据具体试验项目、设备特性和现场环境进行调整。

一、工程名称及施工单位1. 工程名称：[具体工程名称]2. 施工单位：[施工单位名称]3. 建设单位：[建设单位名称]二、交底部门及交底人1. 交底部门：[具体部门名称]2. 交底人：[交底人姓名]3. 施工期限：[施工开始日期] 至 [施工结束日期]三、接受交底班组或员工签名[班组或员工签名]四、安全交底内容1. 进入施工现场的基本要求- 所有进入施工现场的人员必须佩戴安全帽，并扣好帽带。

- 禁止穿硬底鞋、高跟鞋及易滑鞋进入施工现场。

- 严格遵守施工现场的各项规章制度，听从现场管理人员指挥。

2. 高空作业安全- 高空作业人员必须佩戴安全带，并做到高挂低用，确保安全带系扣牢固。

- 高空作业前，必须检查作业区域的安全状况，确保无安全隐患。

- 高空作业时，操作人员必须站在稳固的支点上，不得攀爬模板、脚手架等不稳固的设施。

3. 电气安全- 箱变安装过程中，必须严格遵守电气安全操作规程，确保操作人员的人身安全。

- 电气设备操作前，必须检查设备是否完好，电源是否断开。

- 操作过程中，禁止触碰带电设备，禁止在潮湿环境中进行电气作业。

4. 设备安装安全- 安装设备前，必须检查设备是否完好，符合安装要求。

- 安装过程中，操作人员必须按照设备安装说明书进行操作，确保安装正确、牢固。

- 安装过程中，禁止使用损坏的工具，确保工具安全可靠。

5. 材料堆放安全- 材料堆放必须整齐有序，不得超高堆放，确保堆放区域安全。

- 堆放材料下方不得有电线、电缆等易燃易爆物品，防止发生火灾事故。

6. 现场环境安全- 施工现场必须保持整洁，及时清理施工垃圾，防止滑倒事故发生。

- 施工现场必须设置警示标志，提醒人员注意安全。

五、应急措施1. 确保现场配备充足的应急救援物资，如急救箱、灭火器等。

2. 确保现场有专人负责应急救援工作，遇到紧急情况能够迅速处置。

3. 定期进行应急救援演练，提高操作人员的应急处置能力。

六、总结本安全交底旨在提高全体施工人员的安全意识，确保箱变安装工程顺利进行。

一、交底目的为确保箱变实验过程中工作人员的生命安全和财产安全，预防事故发生，特进行安全技术交底。

二、适用范围本交底适用于所有参与箱变实验的工作人员。

三、交底内容1. 人员要求1.1 作业人员应经过安全技术培训、考核，持证上岗。

1.2 工人必须熟知本工种的安全操作规程和施工现场的安全生产制度，服从领导和安全检查人员的指挥，自觉遵章守纪，做到“三不伤害”。

2. 安全操作规程2.1 实验前应检查实验设备是否完好，电源是否安全，并确保实验场地整洁、无障碍物。

2.2 进入实验区域前，必须按规定配戴安全防护用品，如安全帽、绝缘手套、绝缘鞋等。

2.3 实验过程中，严禁操作人员擅自离开实验岗位，如需离开，应先关闭电源，确保安全。

2.4 实验过程中，如发现设备异常或安全隐患，应立即停止实验，并报告相关负责人。

3. 现场安全措施3.1 实验现场应设置明显的警示标志，提醒工作人员注意安全。

3.2 实验现场应配备必要的消防设施，如灭火器、消防沙等。

3.3 实验现场应保持良好的通风，确保工作人员呼吸新鲜空气。

4. 具体操作注意事项4.1 箱变实验前，应检查箱变外观是否完好，接地是否可靠。

4.2 在进行箱变电气试验时，应确保试验电压不超过额定电压，防止设备损坏。

4.3 试验过程中，严禁操作人员触摸试验设备，防止触电事故发生。

4.4 实验结束后，应关闭电源，清理现场，确保安全。

5. 应急措施5.1 如发生触电事故，应立即切断电源，进行现场急救，并拨打急救电话。

5.2 如发生火灾，应立即使用灭火器进行灭火，并拨打火警电话。

四、交底人及日期交底人：__________日期：__________五、接受人项目部管理人员：__________技术质量部：__________安全环保部：__________工程管理部：__________物资部：__________分包单位管理人员：__________施工负责人：__________六、备注本交底自发布之日起生效，如遇特殊情况，可进行修改和补充。

一、交底目的为确保变电工程的安全施工，提高施工人员的安全意识，预防事故发生，特制定本安全技术交底。

二、交底内容1. 工程概况- 工程名称：[工程名称]- 施工单位：[施工单位]- 建设单位：[建设单位]- 施工地点：[施工地点]- 施工期限：[施工期限]2. 安全注意事项1. 人员配备与培训- 施工人员必须经过专业培训，具备相关操作技能。

- 施工人员必须熟悉本工程的安全技术交底内容，并严格遵守。

2. 施工前的准备工作- 施工前应对施工现场进行安全检查，确保施工环境符合安全要求。

- 对施工人员进行安全教育和培训，提高安全意识。

3. 施工过程中的安全措施- 施工现场应设置明显的安全警示标志。

- 施工人员必须穿戴符合安全要求的个人防护用品。

- 严格执行“三同时”原则，即施工、安全、防护同时进行。

3. 接地系统施工1. 接地极埋设- 接地极埋设前，应对土壤进行电阻率测试，确保接地效果。

- 接地极埋设深度应符合设计要求，并与接地线连接牢固。

- 接地线应采用多股绝缘铜线，截面积应符合设计要求。

2. 接地网施工- 接地网应采用多股绝缘铜线，截面积应符合设计要求。

- 接地网铺设应平直，连接牢固，无破损。

- 接地网与接地极的连接应采用专用连接器，确保连接可靠。

3. 接地电阻测试- 施工过程中，应定期对接地电阻进行测试，确保接地效果符合设计要求。

- 测试仪器应定期校验，确保测试数据准确。

4. 防雷接地1. 避雷针安装- 避雷针安装位置应符合设计要求，确保有效防雷。

- 避雷针与接地网的连接应牢固，采用专用连接器。

2. 避雷器安装- 避雷器安装位置应符合设计要求，确保有效防雷。

- 避雷器与接地网的连接应牢固，采用专用连接器。

5. 安全防护措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 施工现场应设置安全警示标志，提醒施工人员注意安全。

3. 施工过程中，应严格执行安全操作规程，防止发生安全事故。

三、交底要求1. 施工单位应将本安全技术交底内容纳入施工组织设计，并严格执行。

一、工程名称：___________二、施工单位：___________三、建设单位：___________四、分项工程名称：箱变安装作业五、交底部门：___________六、交底人：___________七、施工期限：____年__月__日至 __年__月__日八、接受交底班组或员工签名：____________________一、安全注意事项：1. 操作人员必须经过专业培训，取得相关资格证书，熟悉本范本内容。

2. 进入施工现场前，必须穿戴好个人防护用品，如安全帽、工作服、防滑鞋等。

3. 禁止酒后、疲劳、带病作业，确保操作人员身体健康。

4. 严格遵守施工现场的安全规章制度，服从现场指挥。

二、安全技术交底内容：1. 箱变安装前的准备工作：（1）检查现场环境，确保场地平整、排水畅通。

（2）清理现场障碍物，确保安装过程中无安全隐患。

（3）确认箱变基础、基础槽、接地等符合设计要求。

2. 箱变安装过程中的安全措施：（1）吊装前，检查吊装设备、工具是否完好，确保吊装安全。

（2）吊装过程中，确保吊车、吊物、人员保持安全距离。

（3）安装箱变时，注意防止电击事故，操作人员必须穿戴绝缘手套、绝缘鞋。

（4）箱变接地必须符合设计要求，接地电阻应小于4Ω。

（5）操作人员不得站在箱变上方或附近进行作业，防止物体坠落。

（6）安装过程中，注意保持箱变内部清洁，防止杂物进入。

3. 箱变安装后的安全检查：（1）检查箱变安装位置是否正确，基础、接地是否符合设计要求。

（2）检查箱变内部接线是否牢固，绝缘是否良好。

（3）检查箱变外观是否有损伤、裂纹等异常情况。

（4）检查箱变接地电阻是否符合设计要求。

三、应急措施：1. 发生触电事故时，立即切断电源，并采取急救措施。

2. 发生火灾时，立即使用灭火器、消防器材进行灭火，并报警求助。

3. 发生物体坠落事故时，立即采取措施防止事故扩大，并报警求助。

四、总结：1. 操作人员必须严格按照本范本内容执行，确保箱变安装安全。

一、交底目的为确保箱变安装施工过程中的安全，防止安全事故的发生，特制定本安全技术交底。

二、工程概况1. 工程名称：______项目2. 施工单位：______公司3. 建设单位：______单位4. 交底部门：安全管理部门5. 交底人：______工程师6. 施工期限：______年______月______日至______年______月______日7. 接受交底班组或员工签名：______三、安全技术交底内容1. 进场安全教育- 所有进入施工现场的人员必须经过三级安全教育，并取得合格证书。

- 特种作业人员必须持有相关资格证书上岗作业。

2. 安全防护措施- 进入施工现场必须佩戴安全帽，穿安全鞋，系好安全带。

- 高处作业时，必须系好安全带，并确保安全带生根处安全可靠。

- 高空作业人员不得酒后作业，不得在作业过程中开玩笑。

- 高空作业穿着要灵便，禁止穿硬底鞋、高跟鞋、塑料底鞋和带钉的鞋。

3. 施工前检查- 作业前，必须对施工现场进行安全检查，确保施工环境安全。

- 检查施工机械、工具、材料等是否符合安全要求，如有问题，立即停止作业，整改合格后方可继续施工。

4. 施工过程中注意事项- 箱变安装过程中，必须遵守操作规程，不得擅自改变施工方法。

- 箱变基础必须平整、坚实，符合设计要求。

- 箱变安装时，必须使用专用工具，严禁使用不合格或损坏的工具。

- 箱变接地必须符合规范要求，确保接地可靠。

- 施工过程中，严禁在箱变上方或附近进行无关作业。

5. 紧急情况处理- 如发生安全事故，立即停止作业，并采取相应措施进行救援。

- 及时上报事故情况，配合相关部门进行调查和处理。

四、交底人责任1. 交底人负责对本安全技术交底内容的讲解和传达。

2. 交底人负责监督施工人员遵守安全技术交底内容。

五、接受交底人员责任1. 接受交底人员必须认真听取安全技术交底内容，并做好记录。

2. 接受交底人员必须遵守安全技术交底内容，确保自身安全。

变配电室接地干线敷设施工准备1材料要求全部采用热镀锌扁钢2技术准备熟悉相关图纸，施工符合设计要求施工工艺室内的接地线多为明设，也可以埋设在混凝土内。

明设的接地线大多数纵横敷设在墙壁上。

为保证供电系统接地可靠和故障电流的流散畅通，变压器室、高低压开关室内的接地干线应有不少于2处与接地装置引出干线连接。

（1）室内明敷设接地干线。

用螺栓连接或焊接方法固定在距地250~300㎜的支持卡子上。

水平直线部分：1L=1~1.5m；转弯或分支处：2L=0.5m；垂直部分3L=1.5~2m；转弯处间距为0.5m。

（2）支持卡子的做法。

图3-73为支持卡子的做法示意图，在房间内，为了便于维修和检查，干线与墙面应有10~15㎜的距离。

图中b值比接地干线宽度多5㎜。

（3）接地干线过建筑物沉降缝和伸缩缝。

接地线过伸缩缝，应留有伸缩余量（作成“Ω”形）；并分别距伸缩缝（或沉降缝）两端各100㎜加以固定。

（4）接地干线穿墙或楼板。

就地线又须穿楼板，这是应留洞或预埋钢管。

接地线安装后在墙洞或钢管两端用沥青棉纱封严。

（5）接地线过门。

接地线过门的安装方法参见图3-76.图中b为接地扁钢的厚度。

（6）接地线由室内引向室外接地网。

由室内干线向室外接地网引出的接地线，至少应有两处。

（7）接地支线做法。

由接地干线向需接地的设备引接地支线的做法。

（8）利用自然接地体的接地线安装。

①交流电气设备的接地应充分利用以下自然接地体：a．埋在地下的金属管道（但可燃或有爆炸介质的金属管道除外）。

b．金属井管。

c．与大地有可靠连接的建筑物及构筑物的金属结构。

为保证完好的电气设备，应在金属构件的连接处焊跨接线，跨接线用截面不小于1002㎜的钢材焊接。

d．水工构筑物及类似构筑物的金属桩。

②交流电气设备的接地线可利用：a．建筑物的金属结构（起重机轨道、配电装置的外壳、走廊、平台、电梯竖井、起重机与升降机的构架、运输皮带的钢梁等）。

利用起重机轨道时，轨道之间接缝处要用－25×4的扁钢作跨接线，轨道尽头再与接地干线连接起来。
