最新10KV开闭所运行规程

10KV高压开关运行操作流程要点10KV高压开关是电力系统中的重要设备之一，用于控制和分配高电压电流。

在进行操作时，必须遵守一定的操作流程和注意事项，以确保设备的安全性和可靠性。

本文将介绍10KV高压开关的运行操作流程要点，以便工作人员正确操作和维护设备。

一、操作前的准备工作在操作10KV高压开关前，必须对设备进行检查和准备工作，以确保设备具备安全的使用条件。

1.1 检查设备外观和安装首先要检查10KV高压开关的外观和安装情况，如检查开关机构、连接线接头、接地情况、接地保护器的接线和接地情况等。

1.2 检查设备运行接地接地是保证设备正常运行的必要条件，检查运行接地，包括检查地线的导通情况，检查接地降阻器的接线和状态等。

1.3 检查设备状况操作前还需要进行设备状况检查，如检查断路器、接地开关、负载开关等的位置和状态，查看电表、电压表、电流表等仪表是否正常运行。

1.4 获得操作清单和操作手册操作前需要获得相应的操作清单和操作手册，以便了解操作步骤、注意事项和安全要求等。

二、操作流程要点10KV高压开关的操作流程应按照以下步骤进行：2.1 保护接地在进行任何操作之前，必须保护好开关所连接的送、受电线路和变压器，防止电压开跳引起的危险。

2.2 断电、合环首先需要切断送、受电线路的电源，然后关闭开关机构，并检查物理位置是否正确。

在投入运行前还需要检查负载开关、接地开关等是否处于合环状态。

2.3 闭合断路器在进行负载切换前，需要检查负载开关是否处于断开位置。

然后需要将断路器移至闭合位置，同时确认仪表指示是否正常。

若指示不正常，需要及时处理，否则不得进行下一步操作。

2.4 接通电源在确认断路器闭合并指示正常后，可以接通所需的电源，检查仪表指示是否正常。

如果指示正常，可以进行下一步负载切换操作。

2.5 进行负载切换在进行负载切换时，需要先将断路器切换到断开位置，然后切换负载开关，并确认仪表指示是否正常。

在切换负载开关后，还需要检查其是否处于合环位置。

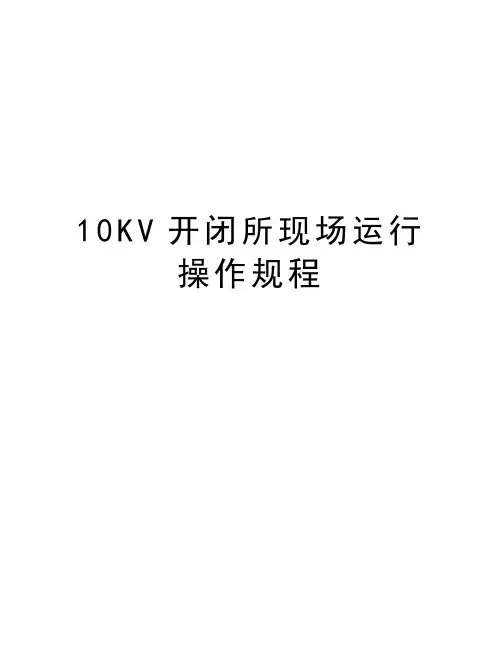

10K V开闭所现场运行操作规程10KV开闭所现场运行规程第一章总则第1条本规程适用于山西寿阳潞阳昌泰煤业10KV开闭所。

第2条开闭所现场运行规程是运行人员操作、巡视、检查、维护、处理异常与事故、调整所管辖设备的行为准则、方法和依据，也是运行人员和新工人上岗培训的必备教材，因此，运行人员及相关专业人员必须熟悉本规程。

第二章开闭所运行方式及设备调管范围第3条昌泰10KV开闭所双回路电源分别引自潞阳公司110KV站10KV509柜、510柜，开闭所以分列方式运行。

第4条开闭所500母联柜、516发电机柜均为上级电力调度设备，必须在申请许可的情况下方能操作，其余各高压开关柜等设备均为我矿电力调度设备。

第三章主要电力系统的巡视及运行维护第5条设备巡视应严格按照要求，做好安全措施。

第6条正常巡视：开闭所内的日常巡视检查，除交接班巡视外，每天高峰负荷时巡视一次，每周至少进行一次夜间熄灯巡视。

第7条在下列情况下应进行特殊巡视1、新投运或大修后的主设备，24小时内每小时巡视一次。

2、对过负荷或异常运行的设备，应加强巡视。

3、风、雪、雨、雾、冰雹等天气进行巡视。

4、雷雨季节特别是雷雨过后应加强巡视。

5、上级通知或重要节日应加强巡视。

6、在事故跳闸后应加强巡视。

7、特殊设备进行的特巡项目检查(蓄电池的定期充放电)。

第8条巡视时，应严格按照巡视路线和巡视项目对高压配电柜、交流配电柜、充馈柜、电池柜、工控机等设备逐台认真进行巡视，严禁走过场。

第9条巡视高压室后必须随手将门关严。

第10条每次的巡视情况应进行记录并签名；发现的设备缺陷要记录在“设备缺陷记录本”内。

第11条主要巡视的电气设备包括：1、高压开关柜；2、站用变及后台系统；3、母线、避雷器、互感器；4、二次回路、控制系统（自动化设备）及直流系统；5、防小动物孔洞、防火孔洞是否封堵，开闭所内部环境卫生；第12条高压开关柜的巡视检查项目1、高压开关柜正常巡视项目⑴开关柜柜门是否关闭严密、联锁装置是否完好；⑵开关柜编号正、背面名称标注是否齐全、完好；⑶开关位置状态显示仪运行是否正常；⑷加热、除湿控制器运行是否正常；⑸手车位置是否与实际运行方式相符；⑹分合闸位置指示是否与实际运行方式相符；⑺储能电源开关是否在“投入”位置，指示灯亮否；⑻微机保护屏指示是否正确，屏工作是否正常；⑼监测表是否工作正常，是否能正确反映电压电流情况；⑽带电显示装置显示是否正常；⑾柜内照明是否完好，灯具是否正常；⑿内部有无异响；⒀二次接线有无异味、有无放电打火现象；⒁开关柜基础有无下沉、倾斜；⒂柜内有无水珠集聚在设备表面；⒃高压窥视孔玻璃是否完好。

10KV高压开关柜操作规程一、操作前的准备工作：1、根据停送电要求，办理工作票及操作票；2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。

二、操作的先后顺序、方式：1、开关柜停电操作程序：（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。

2、开关柜送电操作程序：（1）关闭所有柜门及后盖门板，并锁好；（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。

（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。

（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。

三、操作人员所处的位置和操作要求：1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关；3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；四、其他注意事项：1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。

10kV开闭所、配电所现场运行管理制度1 范围2 规范性引用文件3总则3.1为加强10kV开闭所、配电所（含箱式变，下同）运行管理工作，提高无锡供电企业10kV 设备运行管理水平，确保10kV设备安全、文明、可靠运行，特制定本规程。

3.2本规程依据国家电力法律、法规和有关10kV设备管理的技术规范，参照华东电管局颁发的“关于加强运行工作的若干意见”和省电力局“关于加强变电管理工作十点意见”中的有关变电运行方面的内容，根据无锡地区的实际情况进行制订，适用于无锡地区所有的10kV 开闭所、配电所的管理。

3.3组织领导加强对10kV开闭所、配电所运行工作的领导，公司本部为分管副总、总工程师、生产技术部主任及配电专职工程师；各工区为分管生产的副区长、主任工程师、配电运行专职；各配电运行班班长、专业工程师。

4岗位责任制4.1公司分管领导对批准全地区10kV开闭所、配电所管理的发展规划，平衡市区10kV开闭所、配电所建设和技术改造的资金问题。

4.2局总工程师负责主管全公司10kV开闭所、配电所的技术管理工作。

4.3生产技术部主任负责全局10kV开闭所、配电所的管理、制订发展规划及市区10kV开闭所、配电所建设和改造计划和项目的工程实施。

4.4生产技术部配电专职工程师负责全地区的日常技术管理，督促和检查各单位的管理工作。

4.6工区分管副区长负责所辖10kV开闭所、配电所的规划发展和改造计划工作，全面负责本单位10kV开闭所、配电所的生产管理工作。

4.6工区配电运行专职。

4.6.1负责所辖10kV开闭所、配电所的技术管理、建设规划及改造计划工作，负责编制每年的大、小修计划。

4.6.2负责所辖10kV开闭所、配电所的运行管理工作，具体负责10kV开闭所、配电所的定期巡视、缺陷管理、试验、设备倒闸操作的计划安排和具体工作。

4.6.3负责掌握主要生产设备运行状况和薄弱环节，努力减少和消灭误操作事故。

4.6.4 组织实施开闭所、配电所设备检修、扩建、改造、新设备投运的验收、启动及投运准备工作。

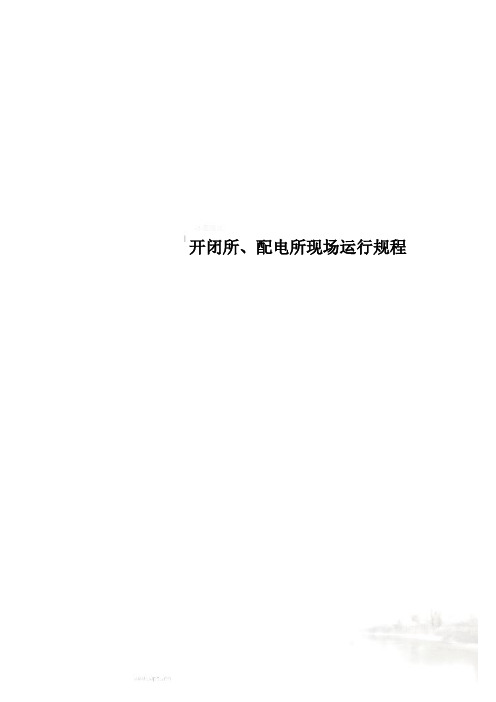

开闭所、配电所现场运行规程10kV开闭所、配电所现场运行管理制度1 范围2 规范性引用文件3 总则3.1为加强10kV开闭所、配电所（含箱式变，下同）运行管理工作，提高无锡供电企业10kV 设备运行管理水平，确保10kV设备安全、文明、可靠运行，特制定本规程。

3.2本规程依据国家电力法律、法规和有关10kV 设备管理的技术规范，参照华东电管局颁发的“关于加强运行工作的若干意见”和省电力局“关于加强变电管理工作十点意见”中的有关变电运行方面的内容，根据无锡地区的实际情况进行制订，适用于无锡地区所有的10kV开闭所、配电所的管理。

3.3组织领导加强对10kV开闭所、配电所运行工作的领导，公司本部为分管副总、总工程师、生产技术部主任及配电专职工程师；各工区为分管生产的副区排和具体工作。

4.6.3负责掌握主要生产设备运行状况和薄弱环节，努力减少和消灭误操作事故。

4.6.4 组织实施开闭所、配电所设备检修、扩建、改造、新设备投运的验收、启动及投运准备工作。

4.6.5制订开闭所、配电所运行规程和相关的运行管理制度，检查和审核班组的两票三制执行情况，提高操作票的合格率。

4.6.6负责设备缺陷管理及运行技术培训工作。

4.7配电运行班班长的职责4.7.1对所辖开闭所、配电所的安全运行、技术管理、行政管理，所辖设备和所属人员负全面的领导责任。

4.7.2领导、督促全班人员认真贯彻各种规章制度，加强安全思想教育，主持本班的事故、障碍、差错的调查分析，每月至少召开全班性的运行分析会一次，针对存在问题，提出对策并组织实施。

4.7.3负责分析并掌握设备健康状况，领导开展安全大检查工作，对查出的缺陷及问题，按有关规定作好记录，并经常督促有关部门处理。

4.7.4负责组织全班人员的技术培训工作，制定培训计划，开展多种形式的培训活动，完成技术考核工作。

4.7.5 主持或参加所辖的设备检修、新建、改造工程的验收、启动及投运准备工作。

4.7.6负责对所辖开闭所、配电所及10kV电缆的巡视工作，做好每季的负荷实测工作。

甲醇开闭所操作规程第一章标准化操作1操作票实行“两审三核对确认制”程序降压站正值班员、电力调度正值班员对本值内填写的操作票程序一审签字；降压站站长（助理）、对操作票程序二审签字，降压站（所）长或助理缺岗时，由变电作业区主管或综合管理员审签。

紧急状态时，第二审签字人员来不及到位，其免签权归电力调度正值班员，经调度同意免签后，在站长签字处填写电力调度正值班员姓名。

降压站正值班员与电力调度正值班员（电话录音）核对操作票，正确复诵无误后加盖“以下空白”章，由电力调度正值班员下达“执行”命令，此为一核对确认；降压站正值班员接受电力调度正值班员可以执行命令后，手持倒闸操作票唱票，操作人复诵后，在主接线模拟盘上模拟操作票程序，并检查操作步骤无误，此为二核对确认。

如操作有变动或撤消操作任务时，应立即恢复模拟图板的原状。

同时该票按“未执行”票处理；操作时监护人唱票后，操作人高声复诵，目视并手指被操作设备的手柄或按钮的名称及编号（综合自动化降压站，用鼠标点指确认，遥控操作前再次确认），监护人最终确认无误后，向操作人发出该项执行命令“对，执行！”，操作人经三秒思考后，方可进行操作，此为三核对确认。

1.2 在发布和接受操作任务时；双方应互报单位、互通姓名，使用规范的调度术语，对有双重称号的设备，在下达操作任务时，应使用双重称号。

发布的指令应准确、清晰，要说明操作目的和操作顺序，并通知填写操作票。

受令人接受任务时，将操作任务记入运行记录薄中，并按记录复诵，双方核对无误。

发布命令和接受命令的全过程必须录音。

1.3 本运行班执行的操作票必须由本运行班填写，他班填写的操作票对本班无效。

2 操作票填写标准2.1 一份操作票只能填写一个操作任务。

所谓“一个操作任务”，系指根据同一个操作命令，且为了相同的操作目的而进行的不间断的倒闸操作过程。

2.2 操作票应由操作人根据操作任务，设备系统的运行方式和运用状态填写。

2.3 填写操作任务时，应简明扼要地反映倒闸操作任务，使用设备双重称号。

--10kV户内开闭所技术规范书工程项目：广西电网公司年月目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付进度7 运输要求8 技术服务1总则1.1本设备技术规范书适用于由XGN□-12/630－20或XGN□-12/1250－31.5环网柜等组成的10kV户内开闭所，本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T3906-1991 3～35kV交流金属封闭开关设备GB16926－1997 交流高压负荷开关—熔断器组合电器DL/T486—2000 交流高压隔离开关和接地开关订货技术条件GB 3804—2003 3-63KV交流高压负荷开关DL/T593—1996 高压开关设备的共用订货技术导则DL/T404—1997 户内交流高压开关柜订货技术条件1.6本设备技术规范书未尽事宜，由需供双方协商确定。

1.7供方应获得必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

*****开关站现场运行规程1．总则1、为确保10kV*****开关站设备安全运行，特制定本规程，请配电运行、检修人员及相关专业技术人员参照本规程执行。

2、设备试验班是10kV*****开关站设备管辖及操作人，并负责预试，配电检修班负责10kV*****开关站设备检修作。

运行人员必须每月定期巡视，随时掌握开关站现场设备的运行方式和运行状况。

对发现的异常及故障应及时汇报，协助检修人员进行处理，负责检修后的设备验收工作并做好记录。

3、10kV*****开关站设备的操作和检修工作必须得到上级的许可，办理相关手续。

4、本规程如与其他上级有关文件有抵触者，以上级精神为准。

2．运行方式：本站的电源由*****线和*****线供电。

10kV的接线方式为单母线分段接线，2条进线， 16个间隔，分别是经*****电源进线柜经10kVI段母线送#1PT柜、备用04、05、06、08、10开关柜；由*****电源进线柜经10kVII段母线送#2PT柜、备用11、12、13、14、15开关柜；分段03开关冷备用（连接10kVI、II段母线）3．设备参数开关操作具体步骤：1、检查开关高压带电显示装置应无电压2、检查接地闸刀位置在“分”位3、检查手车闸刀应在合闸位置（手车闸刀“合位”指示亮）4、检查开关状态“分断”指示亮，手车开关观察窗位置指示在“—”(分断)位置5、将开关转换开关切至“就地”位置6、合上开关分/合转换开关切至“合闸”位置7、检查开关状态“合闸”指示亮，手车开关观察窗位置指示在“—”(分断)位置8、检查开关“已储能”灯亮9、检查开关高压带电显示装置应有电压手车闸刀操作具体步骤：1、检查接地闸刀位置在“分”位2、检查开关状态指示面板接地闸刀“分断”指示灯亮3、检查开关状态“分断”指示亮，手车开关观察窗位置指示在“—”(分断)位置4、打开手车开关柜上“分断”“合上”盖5、将手柄放至孔洞内，顺时针摇至面板手车闸刀“合闸”指示灯亮查看定值具体步骤：1、按↑键进入菜单（浏览）2、用↓键下翻至“保护定值”项3、按ENT键（确认键）4、按↑或↓键移动条形光标查看5、按ESC（退出键）返回整定定值具体步骤：1、按键进入菜单（浏览）2、用键下翻至“装置整定”项按ENT键（确认键）3、按↑↓键用来选择要修改的定值，按←→键用来将光标移到要修改的位置，按﹢﹣键用来修改数据，按“取消”键为放弃修改返回4、定值修改后按“确认”键输入密码完成后返回特别提示：09开关、07开关、分段03开关采用三选二闭锁，当需要合环时，只需投入任意一台开关的“合闸按钮闭锁”附录：典型操作票配电工区开闭所典型倒闸操作票。

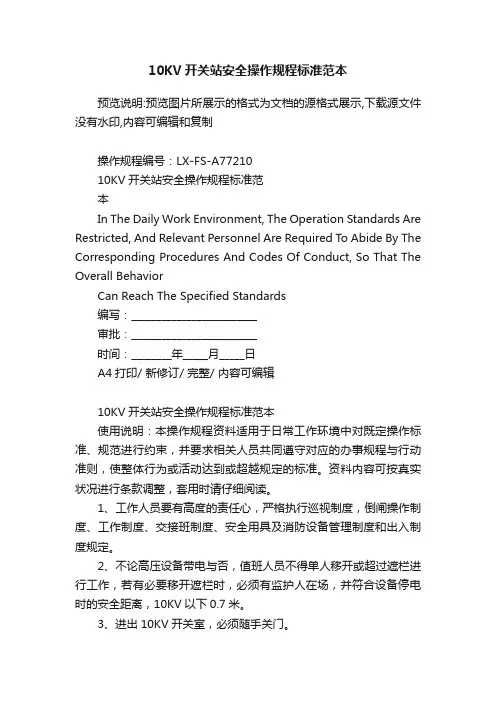

10KV开关站安全操作规程标准范本预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制操作规程编号：LX-FS-A7721010KV开关站安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑10KV开关站安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

1、工作人员要有高度的责任心，严格执行巡视制度，倒闸操作制度、工作制度、交接班制度、安全用具及消防设备管理制度和出入制度规定。

2、不论高压设备带电与否，值班人员不得单人移开或超过遮栏进行工作，若有必要移开遮栏时，必须有监护人在场，并符合设备停电时的安全距离，10KV以下0.7米。

3、进出10KV开关室，必须随手关门。

4、进行停送电倒闸操作时，工作人员必须核对无误，并做出有关记录。

5、各动力变停电操作顺序要严格按分断断路器、手柄旋至分断闭锁，分下隔离，分上隔离，合接地刀开关。

6、各动力变送电时要严格按：手柄旋到分断闭锁分接地开关，合上刀隔离，合上应视为有电，手柄旋到工作位置，合断器的顺序。
