文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!技术标准：10kV撬装式开闭所一、概述10kV撬装式开闭所是电力系统中重要的配电设备，用于控制和保护电力系统中的分支回路。
甲醇开闭所操作规程第一章标准化操作1操作票实行“两审三核对确认制”程序降压站正值班员、电力调度正值班员对本值内填写的操作票程序一审签字；降压站站长（助理）、对操作票程序二审签字，降压站（所）长或助理缺岗时，由变电作业区主管或综合管理员审签。
紧急状态时，第二审签字人员来不及到位，其免签权归电力调度正值班员，经调度同意免签后，在站长签字处填写电力调度正值班员姓名。
降压站正值班员与电力调度正值班员（电话录音）核对操作票，正确复诵无误后加盖“以下空白”章，由电力调度正值班员下达“执行”命令，此为一核对确认；降压站正值班员接受电力调度正值班员可以执行命令后，手持倒闸操作票唱票，操作人复诵后，在主接线模拟盘上模拟操作票程序，并检查操作步骤无误，此为二核对确认。
如操作有变动或撤消操作任务时，应立即恢复模拟图板的原状。
同时该票按“未执行”票处理；操作时监护人唱票后，操作人高声复诵，目视并手指被操作设备的手柄或按钮的名称及编号（综合自动化降压站，用鼠标点指确认，遥控操作前再次确认），监护人最终确认无误后，向操作人发出该项执行命令“对，执行！”，操作人经三秒思考后，方可进行操作，此为三核对确认。
1.2 在发布和接受操作任务时；双方应互报单位、互通姓名，使用规范的调度术语，对有双重称号的设备，在下达操作任务时，应使用双重称号。
发布的指令应准确、清晰，要说明操作目的和操作顺序，并通知填写操作票。
受令人接受任务时，将操作任务记入运行记录薄中，并按记录复诵，双方核对无误。
发布命令和接受命令的全过程必须录音。
1.3 本运行班执行的操作票必须由本运行班填写，他班填写的操作票对本班无效。
2 操作票填写标准2.1 一份操作票只能填写一个操作任务。
所谓“一个操作任务”，系指根据同一个操作命令，且为了相同的操作目的而进行的不间断的倒闸操作过程。
2.2 操作票应由操作人根据操作任务，设备系统的运行方式和运用状态填写。
2.3 填写操作任务时，应简明扼要地反映倒闸操作任务，使用设备双重称号。

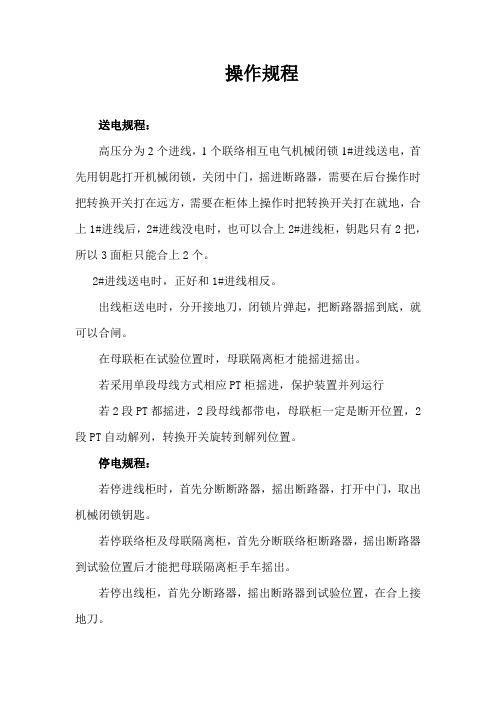

操作规程
送电规程：
高压分为2个进线，1个联络相互电气机械闭锁1#进线送电，首先用钥匙打开机械闭锁，关闭中门，摇进断路器，需要在后台操作时把转换开关打在远方，需要在柜体上操作时把转换开关打在就地，合上1#进线后，2#进线没电时，也可以合上2#进线柜，钥匙只有2把，所以3面柜只能合上2个。
2#进线送电时，正好和1#进线相反。
出线柜送电时，分开接地刀，闭锁片弹起，把断路器摇到底，就可以合闸。
在母联柜在试验位置时，母联隔离柜才能摇进摇出。
若采用单段母线方式相应PT柜摇进，保护装置并列运行
若2段PT都摇进，2段母线都带电，母联柜一定是断开位置，2段PT自动解列，转换开关旋转到解列位置。
停电规程：
若停进线柜时，首先分断断路器，摇出断路器，打开中门，取出机械闭锁钥匙。
若停联络柜及母联隔离柜，首先分断联络柜断路器，摇出断路器到试验位置后才能把母联隔离柜手车摇出。
若停出线柜，首先分断路器，摇出断路器到试验位置，在合上接地刀。
10KV高压开闭所操作规范一、一般操作1、开闭所高压设备进行操作时，必须要办理操作票，并确认无误后，方可操作。
倒闸操作可由操作人按指令填写操作票。
2、操作时必须两人进行，一人监护，一人操作，目的明确，配合密切，认真执行监护复诵制，操作完毕进行复查。
3、操作时应穿戴合理的绝缘鞋和手套，并站立在有绝缘垫的地方进行。
雷电时禁止进行倒闸操作。
4、高压开关操作顺序：停电时先分开高压柜断路器；然后用摇把摇出隔离小车到实验位置，送电时顺序相反。
5、值班人员必须确切掌握本所配电系统接线情况及主要设备的性能和位置，应熟知本所一切有关规章制度。
6、停电线路的开关柜上应挂好标识牌。
7、当开关合不上时，必须查明原因，禁止强行合闸。
二、维护检修1、检修时，应断开进线电源，对可能送电的部分及设备应采取必要措施，防止突然送电。
2、高压设备进行维护、检修时，应在工作地点四周加设临时遮栏和标识牌，并派专人看守。
3、验电前应先确认验电器是否良好。
验明线路确实无电后，应立即将高压柜接地刀合上，没有接地刀的高压柜要用接地棒对高压电缆充分放电，并接地。
4、挂临时接地线时，应先接地端，后接导电端；拆接地线时则相反。
5、检修电容器必须经过充分放电。
6、单人值班不得从事修理工作。
7、工作完毕后，送电要按照工作要求，核对将要送电的设备，认真填写送电操作票，在监护人的监护下，拆除临时接地线，临时遮栏等设施，再逐级进行合闸送电操作。
8、本开闭所有四路主进线和二路安保电源进线，每路进线有其对应的主电源柜，分别为Ⅰ后特2、Ⅱ后特2、Ⅲ后特2、Ⅳ后特2、1#安保电源、2#安保电源，均为上级电力调度设备，如检修需要停主进线柜时，必须请示公司领导，由公司领导和后唐变电所协调下调度令，方能停送主进线电源柜。
其余各高压开关柜等设备均为我公司电力调度设备。
三、保证体系1、各种安全用具必须处于良好状态，放置整齐，易于启用。
2、无论高压设备带电与否，值班人员不得单人移开或超越遮栏进行工作。
--10kV户内开闭所技术规范书工程项目：广西电网公司年月目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付进度7 运输要求8 技术服务1总则1.1本设备技术规范书适用于由XGN□-12/630－20或XGN□-12/1250－31.5环网柜等组成的10kV户内开闭所，本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T3906-1991 3～35kV交流金属封闭开关设备GB16926－1997 交流高压负荷开关—熔断器组合电器DL/T486—2000 交流高压隔离开关和接地开关订货技术条件GB 3804—2003 3-63KV交流高压负荷开关DL/T593—1996 高压开关设备的共用订货技术导则DL/T404—1997 户内交流高压开关柜订货技术条件1.6本设备技术规范书未尽事宜，由需供双方协商确定。
1.7供方应获得必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

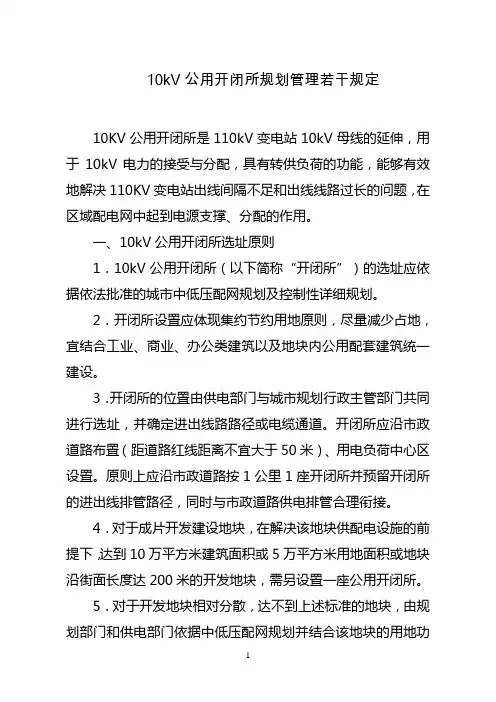

10kV公用开闭所规划管理若干规定10KV公用开闭所是110kV变电站10kV母线的延伸，用于10kV电力的接受与分配，具有转供负荷的功能，能够有效地解决110KV变电站出线间隔不足和出线线路过长的问题，在区域配电网中起到电源支撑、分配的作用。
一、10kV公用开闭所选址原则1．10kV公用开闭所（以下简称“开闭所”）的选址应依据依法批准的城市中低压配网规划及控制性详细规划。
2．开闭所设置应体现集约节约用地原则，尽量减少占地，宜结合工业、商业、办公类建筑以及地块内公用配套建筑统一建设。
3．开闭所的位置由供电部门与城市规划行政主管部门共同进行选址，并确定进出线路路径或电缆通道。
开闭所应沿市政道路布置（距道路红线距离不宜大于50米）、用电负荷中心区设置。
原则上应沿市政道路按1公里1座开闭所并预留开闭所的进出线排管路径，同时与市政道路供电排管合理衔接。
4．对于成片开发建设地块，在解决该地块供配电设施的前提下，达到10万平方米建筑面积或5万平方米用地面积或地块沿街面长度达200米的开发地块，需另设置一座公用开闭所。
5．对于开发地块相对分散，达不到上述标准的地块，由规划部门和供电部门依据中低压配网规划并结合该地块的用地功能和电力负荷，确定是否布设。
6．开闭所独立设置时，一般采用两层布置，也可采用单层布置。
单层布置每座开闭所基地面积约375平方米，尺寸为15米×25米（长×宽）；双层布置每座开闭所基地面积约149平方米，尺寸为8.5米×17.5米（长×宽）。
7.开闭所选址应考虑设备运输方便，并留有消防通道，设计时应满足防火、通风、防进水、防潮、防尘、防小动物、防震、防噪音和防爆等各项要求。
开闭所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
对设在客户内部的公用配电装置应与客户的其他设备（或其他性质用途的用房）以防火墙形式隔离，并具有独立门户。
8.地下开闭所的特殊要求：(1)地下开闭所正上方不宜为居民住宅，同时应满足环保要求。
10KV开闭所安全操作规程一、值班员应具有的基本条件：第１条：值班员须具有初中以上文化程度，并有一定的电气基础知识。
第２条：值班员应持证上岗，无证不得上岗工作。
第３条：值班员应熟知开闭所电气主接线及其设备特性，一般构造及工作原理，并掌握操作方法。
第４条：值班员必须掌握触电急救及人工呼吸法，并具有电气设备防灭火知识。
第５条：值班员必须熟知并严格执行两票制、工作许可规定制度及停送电制度。
二、操作前准备：第６条：穿工作服并根据工作要求准备必要的绝缘工具，如绝缘鞋、绝缘手套、验电器等。
第７条：根据交接班本班设备运行情况，听从调度或机电负责人命令做好操作准备。
三、操作：第８条：接受调度或机电负责人命令，做好原始记录，在受令人复诵无误后执行。
第９条：倒闸操作必须执行１人操作、１人监护，重要的或复杂的倒闸操作，由值班负责人监护，由熟练的值班员操作。
第１０条：倒闸操作时操作人要填写操作票，每张操作票只准填写一个操作任务，用钢笔或圆珠笔填写，且字迹工整清晰。
第１１条：操作填写下列内容：１、应分、合的断路器和隔离开关。
２、应切换的保护回路。
３、应切换的控制回路或电压互感器的熔断器。
４、应装拆的接地线和接地开关。
５、应封线的断路器和隔离开关。
第１２条：操作人和监护人按操作顺序先在模拟图板上摸拟操作，无误后经值班负责人审核签字后再执行实际操作。
第１３条：倒闸前应检查下列内容：１、分合的断路器和隔离开关是否处在正常位置。
２、解列操作（包括母线、侧路母线）检查负荷分配情况。
３、检验电压，验明有无电压。
第１４条：操作要严肃认真、禁止做与操作无关的任何工作。
第１５条：操作时应核对设备名称、编号，操作中执行监护复诵制，按操作顺序操作，每操作完一项做一个记号“√”全部操作完后进行复查，无误后向调度汇报。
第１６条：操作中有疑问时，不准擅自更改操作记录和操作票，必须向当班调度或机电负责人报告，弄清楚后再进行操作。
第１７条：用绝缘棒分合开关或经传动杆机构分合开关时，均应戴绝缘手套、穿绝缘靴或站在绝缘台上。
--10kV户内开闭所技术规范书工程项目：广西电网公司年月目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付进度7 运输要求8 技术服务1总则1.1本设备技术规范书适用于由XGN□-12/630－20或XGN□-12/1250－31.5环网柜等组成的10kV户内开闭所，本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T3906-1991 3～35kV交流金属封闭开关设备GB16926－1997 交流高压负荷开关—熔断器组合电器DL/T486—2000 交流高压隔离开关和接地开关订货技术条件GB 3804—2003 3-63KV交流高压负荷开关DL/T593—1996 高压开关设备的共用订货技术导则DL/T404—1997 户内交流高压开关柜订货技术条件1.6本设备技术规范书未尽事宜，由需供双方协商确定。
1.7供方应获得必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
