喷气织机常见故障分析及对策

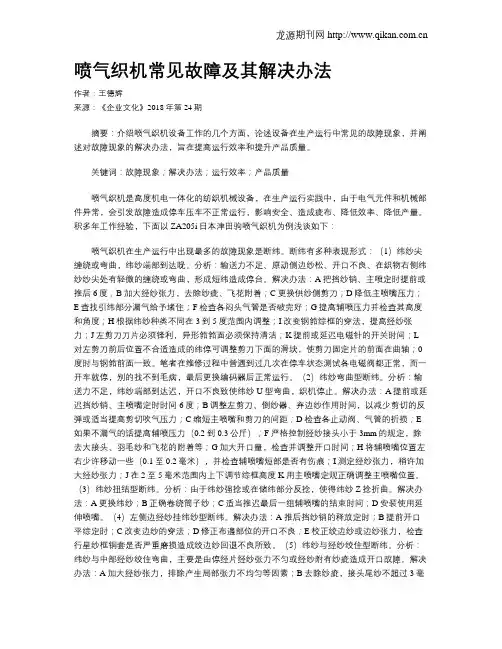

喷气织机常见故障及其解决办法作者：王德辉来源：《企业文化》2018年第24期摘要：介绍喷气织机设备工作的几个方面，论述设备在生产运行中常见的故障现象，并阐述对故障现象的解决办法，旨在提高运行效率和提升产品质量。

关键词：故障现象；解决办法；运行效率；产品质量喷气织机是高度机电一体化的纺织机械设备，在生产运行实践中，由于电气元件和机械部件异常，会引发故障造成停车压车不正常运行，影响安全、造成疵布、降低效率、降低产量。

积多年工作经验，下面以ZA205i日本津田驹喷气织机为例浅谈如下：喷气织机在生产运行中出现最多的故障现象是断纬。

断纬有多种表现形式：（1）纬纱尖缠绕或弯曲，纬纱端部到达晚。

分析：输送力不足、原动侧边纱松、开口不良、在织物右侧纬纱纱尖处有轻微的缠绕或弯曲，形成短纬造成停台。

解决办法：A把挡纱销、主喷定时提前或推后6度；B加大经纱张力，去除纱疵、飞花附着；C更换供纱侧剪刀；D降低主喷嘴压力；E查找引纬部分漏气给予堵住；F检查各闷头气管是否破完好；G提高辅喷压力并检查其高度和角度；H根据纬纱种类不同在3到5度范围内调整；I改变钢筘综框的穿法，提高经纱张力；J左剪刀刀片必须锋利，异形筘筘面必须保持清洁；K提前或延迟电磁针的开关时间；L 对左剪刀前后位置不合适造成的纬停可调整剪刀下面的滑块，使剪刀固定片的前面在曲轴；0度时与钢筘前面一致。

笔者在维修过程中曾遇到过几次在停车状态测试各电磁阀都正常，而一开车就停，别的找不到毛病，最后更换编码器后正常运行。

（2）纬纱弯曲型断纬。

分析：输送力不足，纬纱端部到达迟，开口不良致使纬纱U型弯曲，织机停止。

解决办法：A提前或延迟挡纱销、主喷嘴定时时间6度；B调整左剪刀、倒纱器、弃边纱作用时间，以减少剪切的反弹或适当提高剪切吹气压力；C缩短主喷嘴和剪刀的间距；D检查各止动阀、气管的折损；E 如果不漏气的话提高辅喷压力（0.2到0.3公斤）；F严格控制经纱接头小于3mm的规定，除去大接头、羽毛纱和飞花的附着等；G加大开口量，检查并调整开口时间；H将辅喷嘴位置左右少许移动一些（0.1至0.2毫米），并检查辅喷嘴短部是否有伤痕；I测定经纱张力，稍许加大经纱张力；J在2至5毫米范围内上下调节综框高度K用主喷嘴定规正确调整主喷嘴位置。

喷⽓织机常见故障分析及对策信息浙江星耀纺织机械有限公司1、常见故障分析（1）调压阀故障。

捻织⼆⼚喷⽓织机所⽤调压阀均为进⼝设备，相⽐于国产调压阀其性能相对更加稳定，使⽤寿命更长，但鉴于部分喷⽓织机所⽤调压阀已近两年未更换，个别调压阀出现失控现象。

在关闭喷⽓织机时，利⽤压⼒表进⾏测压时发现压⼒要稍⾼于设定值，在开启喷⽓织机后发现压⼒呈近似直线下降，直⾄稳定在某个数值，此时再调⾼或调低调压阀，压⼒值并没有出现变动，由于喷⽓织机不同织物所需压⼒值不同，⽽⽆法通过调压阀来改变⽓压则会造成产品质量不合格，甚⾄出现设备纬向停台，造成经济损失。

为了了解调压阀故障内因，技术⼈员对调压阀进⾏了拆解和分析，认为调压阀故障的主要原因是调压阀内密封垫⽼化引起，此外，调压阀阀芯柱和芯座间隙的存在也会导致调压阀⽆法调压，因此应从这两个⽅⾯来解决调压阀故障问题。

（2）喷嘴电磁阀故障。

喷⽓织机喷嘴由主、辅喷嘴等喷嘴组成，主、辅喷嘴动作由电磁阀控制，根据主、辅喷嘴的作⽤不同，电磁阀也有多种结构样式。

在喷⽓织机⼯作时，电磁阀控制喷嘴呈接⼒式依次打开和关闭，若电磁阀不动作，则喷嘴⽆法打开，会瞬间造成喷⽓织机断⽓，进⽽造成某些纬纱吹不到头和产品出现“缩纬”织疵等问题，严重时还会造成喷⽓织机停车，引发⽣产事故。

通过多次现场调查分析，认为电磁阀故障的原因是阀内配件磨损失效引起电磁阀动作迟钝，另外，电磁阀阀内含有杂物也会造成电磁阀动作不灵敏。

（3）储纬器通信故障。

喷⽓织机储纬器与通信系统涉及到 SPU 板、储纬器以及相关电器元件，在⽣产过程中偶尔会出现某台设备储纬器不能与织机通信问题，这样会影响储纬器动作失误。

分析认为其原因主要是储纬器与喷⽓织机信号的发送与接收所经过的收发器集成块出现问题导致。

（4）开⼝结构故障。

开⼝机构是喷⽓织机的重要组成部分，是形成织物的必须机构，由曲柄连杆开⼝、凸轮开⼝、多臂开⼝和提花开⼝等组成。

开⼝机构是喷⽓织机零部件损坏率最⾼的部件，如综框磨损、凸轮表⾯磨损、开⼝臂磨损等，尤其是凸轮开⼝更是喷⽓织机的薄弱环节，也是喷⽓织机故障频发区。

喷气织机松边问题的解决方法喷气织机是一种高效、高速的织机，广泛应用于纺织行业。

然而，喷气织机在生产过程中经常会出现松边问题，这不仅影响了织布质量，还会影响生产效率。

本文将介绍喷气织机松边问题的原因和解决方法。

一、喷气织机松边问题的原因1.织机本身问题喷气织机的部件磨损、松动、变形等问题会导致织布松边。

例如，喷嘴、喷嘴座、喷气管等部件的磨损会导致喷气不稳定，从而影响织布质量。

2.纱线问题纱线的粗细、强度、弹性等特性会影响织布质量。

如果纱线粗细不均匀、强度不足或弹性不够，就容易出现松边问题。

3.工艺问题织布工艺的不合理也会导致喷气织机松边问题。

例如，织布速度过快、织布张力不均等都会导致织布松边。

二、喷气织机松边问题的解决方法1.检查织机部件定期检查喷气织机的各个部件是否磨损、松动、变形等问题。

如果发现问题，及时更换或修理。

2.调整喷气参数通过调整喷气压力、喷气角度、喷嘴直径等参数，使喷气均匀、稳定，从而避免松边问题。

3.优化纱线选择选择合适的纱线，确保纱线粗细均匀、强度足够、弹性适当，从而避免松边问题。

4.调整工艺参数根据织布松边的原因，调整织布速度、织布张力等工艺参数，从而避免松边问题。

5.加强维护定期对喷气织机进行清洁、润滑、检修等维护工作，确保织机正常运行，从而避免松边问题。

三、喷气织机松边问题的解决案例某纺织厂生产喷气织机织布时，经常出现松边问题，导致织布质量不稳定。

经过检查，发现喷气管磨损严重，喷气不稳定，从而导致松边问题。

厂方及时更换了喷气管，调整了喷气参数，优化了纱线选择，加强了维护工作，最终成功解决了松边问题。

综上所述，喷气织机松边问题的解决方法包括检查织机部件、调整喷气参数、优化纱线选择、调整工艺参数、加强维护等。

只有在综合考虑各个因素的情况下，才能有效地解决喷气织机松边问题，提高织布质量和生产效率。

喷气织机修理方法喷气织机修理方法一.作为pzk303系统的24v电压低下：1.电控系统上电报24v电压低下。

分为电源单元本身造成和负载短路引起。

(1)电源单元本身引起。

首先断开电源，将电源单元(ps4)接线端子的24v和0v负载断开，上电测量ps4的24v接线端子是否有电压输出或低下，如果24v电压没有输出，即更换ps4电源就可以。

(2)电源单元负载问题。

断开电源，将ps4单元24v负载逐一断开可以排除，比如引纬单元(svu3.2)，送经单元(elo3)，主cpu 板，角度编码器，直流风扇，四色指示灯，左右绞边及导线束等可能造成24v电压低下，如果负载逐一断开后还是24v电压低下，就只有更换24v导线束。

2.织机运行中报24v电压低下。

首先检查各接线端子接线是否可靠，测量电源单元24v电压，如果电压低于24v，可以调节电源单元上电位器，使其压正常。

如果电源单元本身电压正常，可以检查贴近运动部分线缆，比如，左右绞边线缆与绞边容易磨损：四色指示灯插头有油污或线缆与主电机皮带容易磨损：角度编码器与主电机皮带容易磨损,还有导线束与织机钢丝绳或连杆有可能磨损等等。

二.作为pzk303c/pzk500系统24电压低下：1.pzk303c/pzk500电源单元采用集成电路和开关电源两种。

pzk303c如果24v电压低下，显示屏会没有字幕显示或出现异常显示，首先断开电源，测量ps4或开关电源的24v电压输出，断开电源单元负载，如果电压没有输出，更换ps4或24v开关电源即可。

如果电源单元电压输出正常，逐一断开电源单元负载，比如引纬单元(svu5)，送经单元(elo 5)，角度编码器，左右绞边，导线束和四色指示灯等。

2.pzk500电控系统如果24v电压低下，显示屏会显示020故障，而不显示24v电压低下，因此大家要分清楚，以为是由于通讯系统问题。

或以为是由于引纬单元造成。

首先测量24v电压是否正常，而不是更换引纬单元(svu5)。
