线切割机床的高频电源常见故障分析与维修

高频电源故障排除的常见方法与技巧在工业生产和日常生活中，高频电源故障是常见的问题。

当电源出现故障时，影响着设备的正常运行，甚至会导致设备损坏。

因此，及时排除高频电源故障，对保证设备的正常运行和延长使用寿命非常重要。

本文将为大家介绍一些常见的方法和技巧，帮助大家更好地排除高频电源故障。

1. 检查电源线路和插头高频电源故障的常见原因之一是电源线路和插头的损坏。

检查电源线路是否有外露的导线或断裂现象，如果发现损坏，应立即更换。

同时，检查插头是否干净，插头与插座是否紧密连接，确保电源供应稳定。

2. 检查电源开关和保险丝电源开关和保险丝是高频电源的重要组成部分。

如果电源无法打开或保险丝烧断，就需要检查这些部件。

首先，检查电源开关是否锁定，是否有损坏。

其次，检查保险丝是否被烧断，如果是，更换新的保险丝。

在更换保险丝时，要确保选用正确的额定电流保险丝。

3. 检查高频电源的工作指示灯大部分高频电源配有工作指示灯，用于显示电源的工作状态。

当电源故障时，工作指示灯通常会有不同的闪烁或不亮现象。

因此，检查工作指示灯的状态可以帮助我们判断电源的故障原因。

如果工作指示灯长时间不亮或异常闪烁，可以尝试重新启动电源或与维修人员联系。

4. 检查电容器和二极管电容器和二极管是高频电源的核心元件。

当电容器出现漏电或二极管损坏时，高频电源通常无法正常工作。

因此，如果怀疑是这些元件的故障引起的，就应该及时检查和更换。

需要注意的是，更换电容器和二极管时，要选择与原件参数相同的元件。

5. 检查高频电源的散热系统高频电源工作时会产生热量，散热系统的正常工作对于保持电源稳定非常重要。

因此，定期检查散热风扇是否清洁，是否正常运转。

另外，检查是否有堵塞的散热孔，如果有，应该及时清理。

保持散热系统的畅通，可以有效地防止高频电源因过热而发生故障。

6. 寻找专业维修人员的帮助如果通过以上方法和技巧仍无法解决高频电源的故障，建议寻找专业的维修人员帮助进行排除。

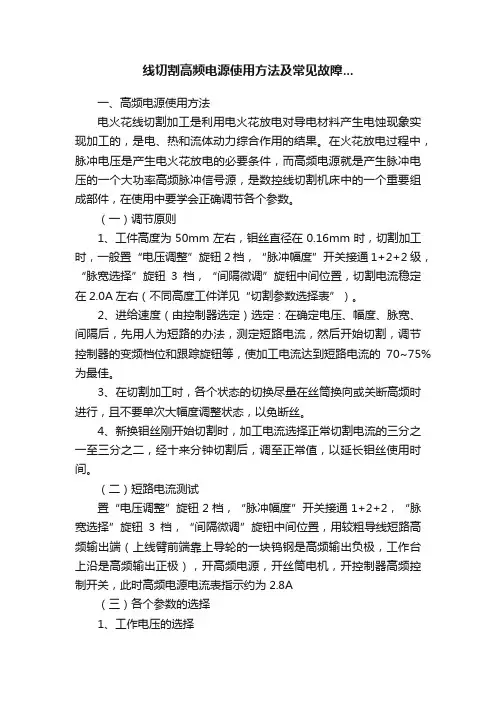

线切割高频电源使用方法及常见故障...一、高频电源使用方法电火花线切割加工是利用电火花放电对导电材料产生电蚀现象实现加工的，是电、热和流体动力综合作用的结果。

在火花放电过程中，脉冲电压是产生电火花放电的必要条件，而高频电源就是产生脉冲电压的一个大功率高频脉冲信号源，是数控线切割机床中的一个重要组成部件，在使用中要学会正确调节各个参数。

（一）调节原则1、工件高度为50mm左右，钼丝直径在0.16mm时，切割加工时，一般置“电压调整”旋钮2档，“脉冲幅度”开关接通1+2+2级，“脉宽选择”旋钮3档，“间隔微调”旋钮中间位置，切割电流稳定在2.0A左右（不同高度工件详见“切割参数选择表”）。

2、进给速度（由控制器选定）选定：在确定电压、幅度、脉宽、间隔后，先用人为短路的办法，测定短路电流，然后开始切割，调节控制器的变频档位和跟踪旋钮等，使加工电流达到短路电流的70~75%为最佳。

3、在切割加工时，各个状态的切换尽量在丝筒换向或关断高频时进行，且不要单次大幅度调整状态，以免断丝。

4、新换钼丝刚开始切割时，加工电流选择正常切割电流的三分之一至三分之二，经十来分钟切割后，调至正常值，以延长钼丝使用时间。

（二）短路电流测试置“电压调整”旋钮2档，“脉冲幅度”开关接通1+2+2，“脉宽选择”旋钮3档，“间隔微调”旋钮中间位置，用较粗导线短路高频输出端（上线臂前端靠上导轮的一块钨钢是高频输出负极，工作台上沿是高频输出正极），开高频电源，开丝筒电机，开控制器高频控制开关，此时高频电源电流表指示约为2.8A（三）各个参数的选择1、工作电压的选择操作方法：旋转“电压调整”旋钮，可选择70~110V的加工电压，分为三档，电压表指示值即为加工电压值。

选择原则说明：高度在50mm以下的工件，加工电压选择在70V，即第一档；高度在50mm~150mm的工件，加工电压选择在90V，即第二档；高度在150mm以上的工件，加工电压选择在110V，即第三档。

数控电火花线切割机床常见电气故障及排除方法摘要：本文以DK7730为例，介绍了数控电火花线切割机床在加工过程中经常出现的电气故障，分析了各种故障可能出现的原因，并针对各种电气故障给出了行之有效的排除方法。

实践证明这些方法能有效地提高故障产生后的解决效率和处理质量，对其它线切割机床的电气故障排查及处理也具有普遍意义。

关键词：线切割；电气故障；排除0 引言数控电火花线切割机床是利用电火花原理，将工件与加工工具作为极性不同的两个电极，作为工具电极的金属丝（铜丝或钼丝）穿过工件，由计算机按预定的轨迹控制工件的运动，通过两电极间的放电蚀除材料来进行切割加工的一种新型机床。

由于线切割的工作环境非常恶劣，工作液的腐蚀性比较强，机床内又容易进水，从而使得机床电器容易老化，电气故障率非常高。

所以，对其线切割加工过程中经常出现的电气故障现象、发生原因及相应的处理方法进行分析具有普遍意义。

1 DK773O电气系统组成及工作过程DK77系列数控线切割机床应用广泛，具有高速走丝线切割机床的代表性。

以DK7730为例，其机床电器主要包括机床强电板、走丝电机M1 、冷却泵电机M2 、X，Y步进电机、U，V步进电机以及步进信号限流电路等主要部分。

其中，机床强电板利用中间继电器KA的触点来控制机床其他电器的运转，并采用熔断器FU做保护。

贮丝筒的运动由走丝电机M1带动，固定线架、可调线架机床只有X、Y两个拖板，分别由X、Y两个步进电机带动。

如果是锥度机床则由X、Y、U、V四个拖板，分别由X、Y、U、V四个步进电机带动。

DK7730电气控制原理图如图1所示。

2 常见电气故障分析及排除方法现就DK7730数控线切割机床一些常见的电气故障现象、原因及处理方法分析如下：2．1 故障现象：走丝电机M1不正常工作2．1．1 故障现象：M1不能正转启动原因及故障排除(在断电情况下检修)：a．SB5、SB6或KA4的触点接触不良。

采用电阻测量法，用万用表检测SB5两端电阻，若接近零则完好，若接近无穷大，则紧固或更换，同理检测KA4的触点。

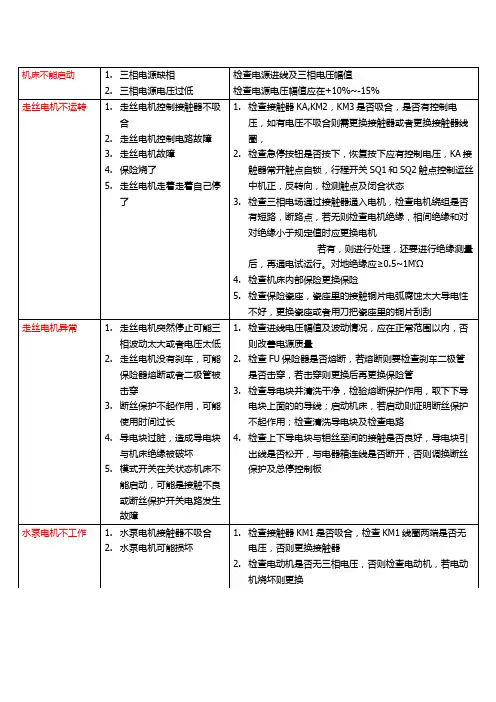

线切割机床常见故障与维修由于我是做线切割的部门主管,有很多时候,机床出现故障,不方便请维修人员前来维修,时间上来不及,夜班的时候,机床不在保修期内,维修费用比较贵,所以有些时候还是自己动手修,下面介绍一些常见的故障与维修:故障现象可能原因排除方法1.贮丝筒不换向，导致机器总停行程开关SQ3或SQ2损坏换行程开关SQ3或S Q2。

2.贮线筒在换向时常停转。

1.电极线太松；2.断丝保护电路故障。

1.紧电极丝；2.换断丝保护继电器。

3.丝筒不转（按下走丝开按钮SB1无反应）。

1.外电源无电压；2.电阻R1烧断；3.桥式整流器VC损坏，造成保险丝FU1熔断。

1.检查外电源并排除；2.更换电阻R1；3.更换整流器VC，保险丝FU1。

4.丝筒不转（走丝电压有指示且较正常工作时高）。

1.碳刷磨损或转子污垢；2.电机M电源进线断。

1.更换碳刷、清洁电机转子；2.检查进线并排除。

5.工作灯不亮。

保险丝FU2断更换保险丝FU2。

6.工作液泵不转或转速慢。

1.液泵工作接触器KM3不吸合；2.工作液泵电容损坏或容量减少；1.按下SB4，KM3线包二端若有115V电压，则更换KM3，若无115V电压，检查控制KM3线包电路；2.换同规格电容或并上一只足够耐压的电容7.高频电源正常，走丝正常，无高频火花（模拟运行正常切割时不走）。

1.若高频继电器K1不工作，则是行程开关SQ3常闭触点坏；2.若高频继电器K1能吸合，则是高频继电器触点坏或高频输出线断。

1.换行程开关SQ3；2.换高频继电器K1，检查高频电源输出线，并排除开路故障。

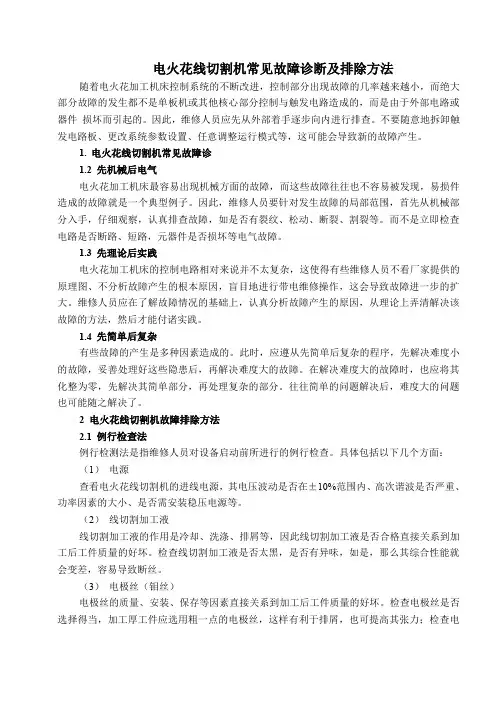

电火花线切割机常见故障诊断及排除方法随着电火花加工机床控制系统的不断改进，控制部分出现故障的几率越来越小，而绝大部分故障的发生都不是单板机或其他核心部分控制与触发电路造成的，而是由于外部电路或器件损坏而引起的。

因此，维修人员应先从外部着手逐步向内进行排查。

不要随意地拆卸触发电路板、更改系统参数设置、任意调整运行模式等，这可能会导致新的故障产生。

1.电火花线切割机常见故障诊1.2 先机械后电气电火花加工机床最容易出现机械方面的故障，而这些故障往往也不容易被发现，易损件造成的故障就是一个典型例子。

因此，维修人员要针对发生故障的局部范围，首先从机械部分入手，仔细观察，认真排查故障，如是否有裂纹、松动、断裂、割裂等。

而不是立即检查电路是否断路、短路，元器件是否损坏等电气故障。

1.3 先理论后实践电火花加工机床的控制电路相对来说并不太复杂，这使得有些维修人员不看厂家提供的原理图、不分析故障产生的根本原因，盲目地进行带电维修操作，这会导致故障进一步的扩大。

维修人员应在了解故障情况的基础上，认真分析故障产生的原因，从理论上弄清解决该故障的方法，然后才能付诸实践。

1.4 先简单后复杂有些故障的产生是多种因素造成的。

此时，应遵从先简单后复杂的程序，先解决难度小的故障，妥善处理好这些隐患后，再解决难度大的故障。

在解决难度大的故障时，也应将其化整为零，先解决其简单部分，再处理复杂的部分。

往往简单的问题解决后，难度大的问题也可能随之解决了。

2 电火花线切割机故障排除方法2.1 例行检查法例行检测法是指维修人员对设备启动前所进行的例行检查。

具体包括以下几个方面：（1）电源查看电火花线切割机的进线电源，其电压波动是否在±10%范围内、高次谐波是否严重、功率因素的大小、是否需安装稳压电源等。

（2）线切割加工液线切割加工液的作用是冷却、洗涤、排屑等，因此线切割加工液是否合格直接关系到加工后工件质量的好坏。

检查线切割加工液是否太黑，是否有异味，如是，那么其综合性能就会变差，容易导致断丝。

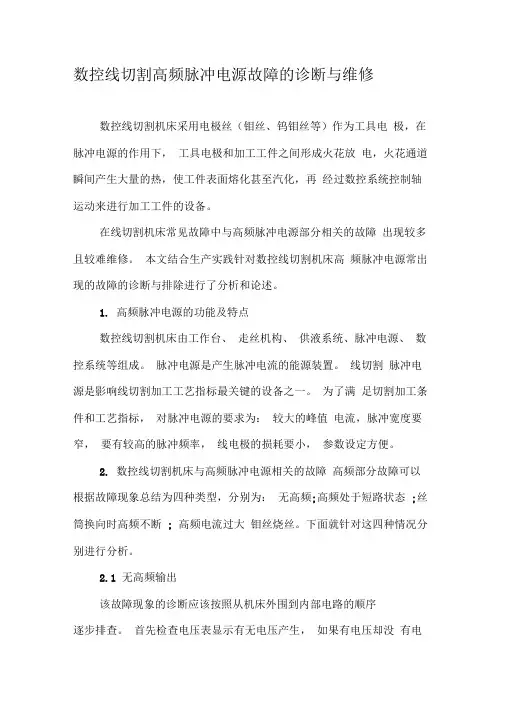

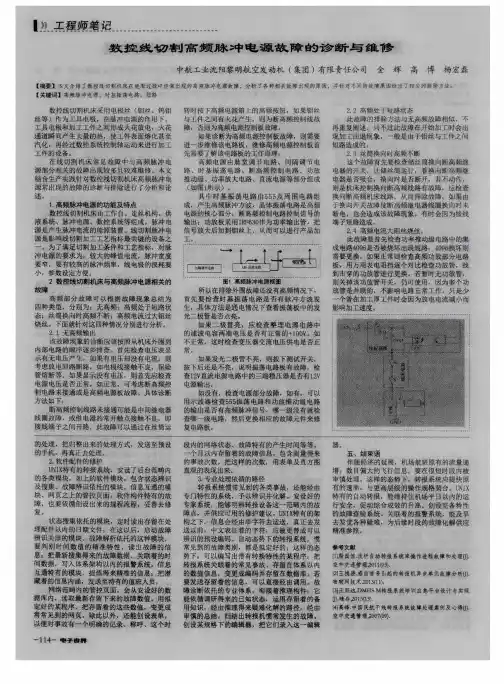

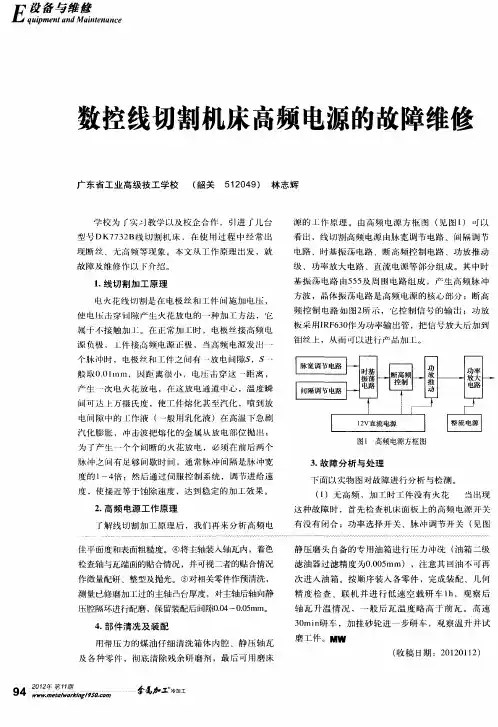

数控线切割高频脉冲电源故障的诊断与维修数控线切割机床采用电极丝（钼丝、钨钼丝等）作为工具电极，在脉冲电源的作用下，工具电极和加工工件之间形成火花放电，火花通道瞬间产生大量的热，使工件表面熔化甚至汽化，再经过数控系统控制轴运动来进行加工工件的设备。

在线切割机床常见故障中与高频脉冲电源部分相关的故障出现较多且较难维修。

本文结合生产实践针对数控线切割机床高频脉冲电源常出现的故障的诊断与排除进行了分析和论述。

1. 高频脉冲电源的功能及特点数控线切割机床由工作台、走丝机构、供液系统、脉冲电源、数控系统等组成。

脉冲电源是产生脉冲电流的能源装置。

线切割脉冲电源是影响线切割加工工艺指标最关键的设备之一。

为了满足切割加工条件和工艺指标，对脉冲电源的要求为：较大的峰值电流，脉冲宽度要窄，要有较高的脉冲频率，线电极的损耗要小，参数设定方便。

2. 数控线切割机床与高频脉冲电源相关的故障高频部分故障可以根据故障现象总结为四种类型，分别为：无高频;高频处于短路状态;丝筒换向时高频不断; 高频电流过大钼丝烧丝。

下面就针对这四种情况分别进行分析。

2.1 无高频输出该故障现象的诊断应该按照从机床外围到内部电路的顺序逐步排查。

首先检查电压表显示有无电压产生，如果有电压却没有电流，则考虑放电回路断路，如电极线接触不良，保险管熔断等。

如果显示没有电压，则首先应检查电源电压是否正常，如正常，可考虑断高频控制电路未接通或是高频电源板故障。

具体诊断方法如下：断高频控制线路未接通可能是中间继电器线圈故障，或继电器的常开触点接触不良，即接线端子之间开路。

此故障可以通过在丝筒运转时按下高频电源箱上的高频按钮，如果钼丝与工件之间有火花产生，则为断高频控制线故障，否则为高频电源控制板故障。

如果诊断为高频电源控制板故障，则需要进一步维修该电路板，维修高频电源控制板首先需要了解该电路板的工作原理：高频电源由脉宽调节电路、间隔调节电路、时基振荡电路、断高频控制电路、功放推动级、功率放大电路、直流电源等部分组成（如图 1 所示）。

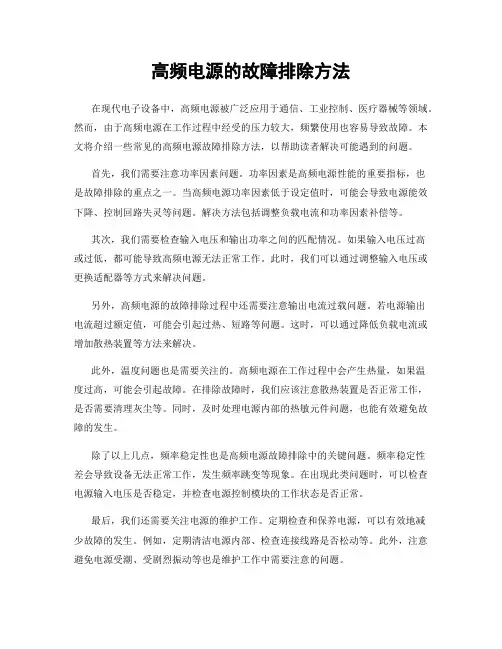

高频电源的故障排除方法在现代电子设备中，高频电源被广泛应用于通信、工业控制、医疗器械等领域。

然而，由于高频电源在工作过程中经受的压力较大，频繁使用也容易导致故障。

本文将介绍一些常见的高频电源故障排除方法，以帮助读者解决可能遇到的问题。

首先，我们需要注意功率因素问题。

功率因素是高频电源性能的重要指标，也是故障排除的重点之一。

当高频电源功率因素低于设定值时，可能会导致电源能效下降、控制回路失灵等问题。

解决方法包括调整负载电流和功率因素补偿等。

其次，我们需要检查输入电压和输出功率之间的匹配情况。

如果输入电压过高或过低，都可能导致高频电源无法正常工作。

此时，我们可以通过调整输入电压或更换适配器等方式来解决问题。

另外，高频电源的故障排除过程中还需要注意输出电流过载问题。

若电源输出电流超过额定值，可能会引起过热、短路等问题。

这时，可以通过降低负载电流或增加散热装置等方法来解决。

此外，温度问题也是需要关注的。

高频电源在工作过程中会产生热量，如果温度过高，可能会引起故障。

在排除故障时，我们应该注意散热装置是否正常工作，是否需要清理灰尘等。

同时，及时处理电源内部的热敏元件问题，也能有效避免故障的发生。

除了以上几点，频率稳定性也是高频电源故障排除中的关键问题。

频率稳定性差会导致设备无法正常工作，发生频率跳变等现象。

在出现此类问题时，可以检查电源输入电压是否稳定，并检查电源控制模块的工作状态是否正常。

最后，我们还需要关注电源的维护工作。

定期检查和保养电源，可以有效地减少故障的发生。

例如，定期清洁电源内部、检查连接线路是否松动等。

此外，注意避免电源受潮、受剧烈振动等也是维护工作中需要注意的问题。

综上所述，高频电源的故障排除需要综合考虑功率因素、输入输出匹配、输出电流过载、温度控制、频率稳定性以及维护等因素。

通过仔细检查和排除这些故障，我们可以保证高频电源的正常工作，提高设备的使用寿命和可靠性。

希望本文介绍的方法能够帮助读者解决高频电源故障排除中的问题，提升工作效率。
