什么是逆向设计逆向设计的流程示意逆向设计通常是应用于产品外观表面的设计。
那么你对逆向设计了解多少呢?以下是由店铺整理关于什么是逆向设计的内容，希望大家喜欢!逆向设计的简介逆向设计过程是指设计师对产品实物样件表面进行数字化处理(数据采集、数据处理)，并利用可实现逆向三维造型设计的软件来重新构造实物的三维CAD模型(曲面模型重构)，并进一步用CAD/CAE/CAM 系统实现分析、再设计、数控编程、数控加工的过程。
逆向设计通常是根据正向设计概念所产生的产品原始模型或者已有产品来进行改良，通过对产生问题的模型进行直接的修改、试验和分析得到相对理想的结果，然后再根据修正后的模型或样件通过扫描和造型等一系列方法得到最终的三维模型。
采用逆向设计的方法所得到的产品模型，因为是有实际的模型参与各种试验因此得到的结果相对于概念化推算和电脑虚拟模拟更接近真实，从而能迅速找到产品的优异形态并缩短产品开发周期。
在新产品开发中，通常采用正向设计和逆向设计结合使用。
逆向设计的流程示意逆向设计的一般流程：产品样件→数据采集→ 数据处理CAD/CAE/CAM系统→ 模型重构→制造系统→ 新产品。
在逆向设计的这些环节中，数据采集、数据处理、模型重构是产品逆向设计的三大关键环节。
数据采集数据采集(样件的表面数字化)是进行产品逆向设计的第一步。
一般而言，数据采集有接触式与非接触式两种测量方式。
接触式测量根据测头的不同，可分为触发式和连续式。
应用最广泛的接触式测量仪器是20世纪60年代发展起来的高效精密的三坐标测量机，它是有很强柔性的大型测量设备。
接触式测量对物体的表面的颜色和光照没有要求，因此物体边界的测量相对精确，但对软质材料适应差且速度慢。
非接触式测量根据原理的不同，可以分为三角形法、结构光法、计算机视觉法、激光干涉法、激光衍射法、CT测量法、MR测量法、超声波法和层析法。
通常使用非接触式测量在采集实物模型的表面资料时，采集速度快，可形成“点云”资料，缺点是精度较低而且对样件表面和光照有较高的要求。
逆向设计与正向实施逆向设计与正向实施是两种不同的设计方法，它们可以在产品设计、系统设计、营销策略等方面得到广泛应用。
逆向设计是一种从需求出发，以用户需求为中心的设计方法，通过对用户的研究和分析，从用户需求出发，反向推导出产品的设计方案。
而正向实施则是一种以产品功能、技术研发为核心的设计方法，通过技术研发和市场趋势来确定产品的设计方案。
逆向设计与正向实施的比较可以从两种设计方法的特点、优劣势和应用场景来进行。
逆向设计更加注重产品的用户体验和用户需求，在产品设计初期就能够准确把握用户的需求和喜好，因此可以更好地满足用户的需求，提高产品的市场竞争力。
而正向实施更加注重产品的技术研发和功能性设计，可以更好地将创新技术和功能融入产品设计中，提高产品的技术含量和品质。
正向实施方法的应用场景主要是在技术研发和市场趋势方面，例如产品研发、技术创新、市场营销等。
正向实施方法可以更好地将技术研发和市场趋势纳入产品设计中，设计出更具有技术含量和创新性的产品，提高产品的技术含量和市场竞争力。
正向实施方法在技术研发和市场趋势方面具有很大的优势，在产品研发、技术创新、市场营销等方面得到了广泛的应用。
逆向设计和正向实施两种设计方法各有优缺点，可以根据具体的设计需求和应用场景来选择合适的设计方法。
需要注意的是，在实际的设计中，逆向设计和正向实施并不是非此即彼的选择，而是可以相互结合、互补的。
根据实际情况，可以采取逆向设计方法来了解用户需求和设计产品方案，再结合正向实施方法来将技术研发和市场趋势纳入产品设计中，设计出更具有竞争力的产品。
逆向设计与正向实施的结合，可以更好地满足用户需求，提高产品的市场竞争力。

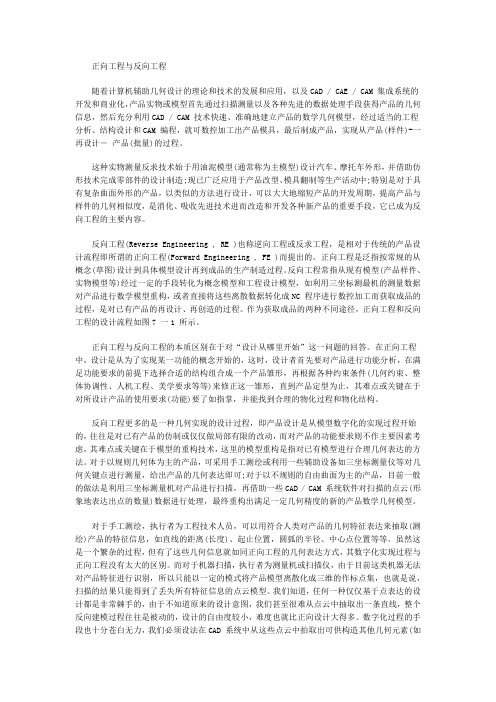

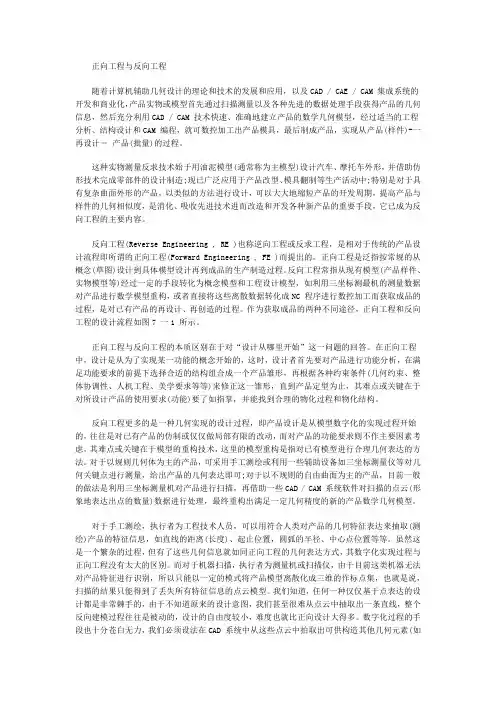

正向工程与反向工程随着计算机辅助几何设计的理论和技术的发展和应用，以及CAD / CAE / CAM 集成系统的开发和商业化，产品实物或模型首先通过扫描测量以及各种先进的数据处理手段获得产品的几何信息，然后充分利用CAD / CAM 技术快速、准确地建立产品的数学几何模型，经过适当的工程分析、结构设计和CAM 编程，就可数控加工出产品模具，最后制成产品，实现从产品(样件)-一再设计― 产品(批量)的过程。
这种实物测量反求技术始于用油泥模型(通常称为主模型)设计汽车、摩托车外形，并借助仿形技术完成零部件的设计制造;现已广泛应用于产品改型、模具翻制等生产活动中;特别是对于具有复杂曲面外形的产品，以类似的方法进行设计，可以大大地缩短产品的开发周期，提高产品与样件的几何相似度，是消化、吸收先进技术进而改造和开发各种新产品的重要手段，它已成为反向工程的主要内容。
反向工程(Reverse Engineering , RE )也称逆向工程或反求工程，是相对于传统的产品设计流程即所谓的正向工程(Forward Engineering , FE )而提出的。
正向工程是泛指按常规的从概念(草图)设计到具体模型设计再到成品的生产制造过程。
反向工程常指从现有模型(产品样件、实物模型等)经过一定的手段转化为概念模型和工程设计模型，如利用三坐标测最机的测量数据对产品进行数学模型重构，或者直接将这些离散数据转化成NC 程序进行数控加工而获取成品的过程，是对已有产品的再设计、再创造的过程。
作为获取成品的两种不同途径，正向工程和反向工程的设计流程如图7 一1 所示。
正向工程与反向工程的本质区别在于对“设计从哪里开始”这一问题的回答。
在正向工程中，设计是从为了实现某一功能的概念开始的，这时，设计者首先要对产品进行功能分析，在满足功能要求的前提下选择合适的结构组合成一个产品雏形，再根据各种约束条件(几何约束、整体协调性、人机工程、美学要求等等)来修正这一雏形，直到产品定型为止，其难点或关键在于对所设计产品的使用要求(功能)要了如指掌，并能找到合理的物化过程和物化结构。
汽车逆向设计众所周知，汽车的研发需要大量资金的积累、技术的积累、人才的积累。
我国汽车业尚没有形成很强的研发能力，很多专家认为：过去多年我们走的开发思路，一是完全自主开发，一切从零开始，这种开发思路实践证明不成功，因为我们没有那么大规模支持，更没有那么多的技术、管理积累；二是图省事，简单“拿来主义”，购买技术，这样技术永远掌在别人的手里，不可能形成自主开发能力。
逆向工程技术就是迅速解决提升我们汽车车身研发水平重要手段之一。
我们提升汽车自主开发能力，赶上世界水平唯一的办法，必须采取站在巨人的肩膀上，要消化、吸收、改进、创新。
韩国、曰本都曾经走这条路，他们不是简单的把别人的车拿来装配，而是真正地消化、吸收，通过消化、吸收学习，缩短与世界水平的差距，逐步培养起自己的自主开发能力，因此成为今天的汽车开发世界强国。
逆向工程技术正是消化、吸收先进技术重要方法之一，尤其在车身开发方面，逆向工程技术是送我们走上巨人肩膀的强大武器。
我们福田公司车身开发人员正是利用这先进技术开展了欧曼重卡车身的研发，并取得了成功一.逆向设计的概念1.逆向工程（ReverseEngineering-RE）是对产品设计过程的一种描述2.在工程技术人员的一般概念中，产品设计过程是一个从无到有的过程，即设计人员首先在大脑中构思产品的外形、性能和大致的技术参数等，然后通过绘制图纸建立产品的三维数字化模型，最终将这个模型转入到制造流程中，完成产品的整个设计制造周期。
这样的产品设计过程我们称为“正向设计”过程。
逆向工程产品设计可以认为是一个“从有到无”的过程。
简单地说，逆向工程产品设计就是根据已经存在的产品模型，反向推出产品设计数据（包括设计图纸或数字模型）的过程。
从这个意义上说，逆向工程在工业设计中的应用已经很久了。
因此，逆向工程技术可以认为是将产品样件转化为三维模型的相关数字化技术和几何建模技术的总称。
逆向工程的实施过程是多领域、多学科的协同过程。
工业设计中的逆向工程技术随着工业技术水平及人们生活质量、教育水平、审美水平的提高，互联网的普及，普通消费者对产品的质量要求、品味也在不断地提高，人们已不仅仅满足于产品的基本功能，对产品的使用性能和外观的要求也逐年提高，这些因素决定着产品在市场上的销售曲线。
如何快速有效地适应市场的变化，设计出具有优美形态的产品，逆向工程技术的出现，无疑为工业设计注入了新的方法和技术支持。
一逆向工程及其应用概述传统的产品设计开发流程通常是从概念设计到工程图，再制造出产品，我们称之为正向工程(或正向设计)，而产品的逆向工程是根据已有的实物(或零件或模型)生成工程图，再制造产品。
根据逆向对象的不同，逆向工程可分为实物逆向、软件逆向、影像逆向三个类别。
在工业设计领域中逆向工程的实际应用主要有以下几个方面：(1)新产品的设计开发，主要用于新产品的创新设计或改型设计;(2)已有产品的复制，再现原产品的设计意图;(3)损坏或磨损产品的还原;(4)复杂产品的特征断面设计提取;(5)数字化模型的检测，如可以检测产品的形变、焊接质量等以及进行模型的比较;(6)在美学与工程设计同等重要的领域，如交通工具设计领域，广泛采用真实比例的模型来评估产品的美学和工程是否适合批量生产，此时逆向工程起到了关键性的作用。
逆向工程也称为反求工程、反向工程、三坐标点测绘、三坐标的造型、抄数等。
它是由已有产品或实物模型通过关键设备精准测绘，认真剖析其设计意图并构建其CAD模型，从而较快地实施产品设计方案的先进技术手段。
二逆向工程实施的硬件条件和软件条件1.逆向工程硬件条件在应用逆向工程技术设计时，需将设计对象(模型或零件)进行三维数据的采集。
因此，硬件检测设备是逆向工程的核心硬件。
目前的测量技术常用的有坐标测量法、激光线结构光扫描、层切图像法、投影光栅法。
常见的物体三维几何形状的测量方法分为接触式测量与非接触式两大类。
接触式是传统的测量方式，测量过程中探头与模型表面接触，其典型代表为机械三坐标测量仪(CMM)。
正向设计传统以来,工业产品得开发均就是循著序列严谨得研发流程,从功能与规格得预期指标确定开始,构思产品得零组件需求,再由各个元件得设计、制造以及检验零组件组装、检验整机组装、性能测试等程序来完成。
每个元件都保留有原始得设计图,此设计图目前已广用CAD图档来保存。
每个元件得加工也有所谓得工令图表,对复杂形状元件则以CAM软体产生NC加工档案来保存。
每个元件得尺寸合格与否则以品管检验报告来记录。
这些所记录得档案均属公司得智慧财产,一般通称机密(Know - how)。
这种开发模式称为预定模式(Prescriptive model),此类开发工程亦通称为顺向工程(ForWard Engineering)。
对每一元件来说,其顺向工程得流程。
逆向工程,有得人也叫反求工程,英文就是reverse engineering。
就是指从实物上采集大量得三维坐标点,并由此建立该物体得几何模型,进而开发出同类产品得先进技术。
逆向工程与一般得设计制造过程相反,就是先有实物后有模型。
仿形加工就就是一种典型得逆向工程应用。
目前,逆向工程,逆向工程得应用已从单纯得技巧性手工操作,发展到采用先进得计算机及测量设备,进行设计、分析、制造等活动,如获取修模后得模具形状、分析实物模型、基于现有产品得创新设计、快速仿形制造等。
通俗说,从某种意义上说,逆向工程就就是仿造。
这里得前提就是默认我们传统得设计制造为“正向工程(当然,没有这种说法)”。
软件得逆向工程就是分析程序,力图在比源代码更高抽象层次上建立程序得表示过程,逆向工程就是设计得恢复过程。
逆向工程工具可以从已存在得程序中抽取数据结构、体系结构与程序设计信息。
逆向工程软件简介ImagewareImageware 由美国EDS 公司出品,就是最著名得逆向工程软件,正被广泛应用于汽车、航空、航天、消费家电、模具、计算机零部件等设计与制造领域。
该软件拥有广大得用户群,国外有BMW、Boeing、GM、Chrysler、Ford、raytheon、Toyota 等著名国际大公司,国内则有上海大众、上海交大、上海DELPHI、成都飞机制造公司等大企业。
第四章产品的逆向设计与逆向工程随着科学技术的高速发展，世界范围内新的科技成果层出不穷。
这些高科技成果为发展生产力、推动社会进步做出了贡献。
同时，市场全球化使企业面临的竞争对手不断增多，面临的竞争压力日益加重，市场经济竞争机制已渗透到各个领域。
如何充分合理地利用高科技成果，快速发展经济，从而获得最佳的技术经济效益，是世界各国都在认真研究的问题。
实际上，在设计制造领域，任何产品的问世，都蕴含着对已有科学技术的应用和借鉴，并在此基础上进一步提高与发展。
引进、消化、提高及创新之路是我国机电产品设计、制造行之有效的方法之一。
在信息化制造中这一思路就体现为逆向工程，它是消化吸收并改进国内外先进技术并在此基础上使其达到更高的境界，实现创新为其最终目的，逆向工程所追求的不应是简单的仿制，而是再提高.引进国外先进技术一般划分为引进、消化和创新三个阶段。
引进阶段一般只考虑购买国外的技术专利或先进的机器设备，其主要目的是利用这些先进技术和设备改造、提高现行的生产过程，创造更大的经济效益；消化阶段则是对引进国外先进的技术和机器设备进行深入的分析研究，结合我国生产实际情况，明确哪些可为我所用，哪些经过改造后可为我所用，通过引进、消化以带动行业的发展；而创新阶段是在综合消化引进技术的基础上，利用各种设计制造手段，对原有技术进行改进、创新，以求设计制造出在技术、性能等方面更好、市场竞争能力更强的产品，做到青出于蓝而胜于蓝。
因而世界各国在经济技术发展中都非常重视应用引进国外先进技术一般划分为引进、消化和创新三个阶段。
引进阶段一般只考虑购买国外的技术专利或先进的机器设备，其主要目的是利用这些先进技术和设备改造、提高现行的生产过程，创造更大的经济效益；消化阶段则是对引进国外先进的技术和机器设备进行深入的分析研究，结合我国生产实际情况，明确哪些可为我所用，哪些经过改造后可为我所用，通过引进、消化以带动行业的发展；而创新阶段是在综合消化引进技术的基础上，利用各种设计制造手段，对原有技术进行改进、创新，以求设计制造出在技术、性能等方面更好、市场竞争能力更强的产品，做到青出于蓝而胜于蓝。
