下载文档原格式

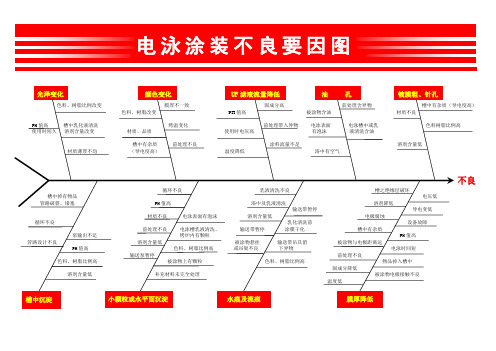

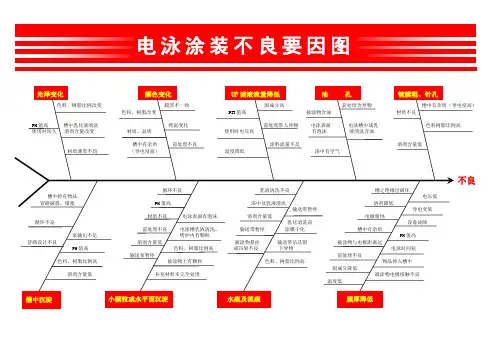

电泳漆常见弊病及解决办法一、漆膜粗糙1、产生原因及解决办法①槽液颜基比过高。
（先取槽液测颜基比，同时排除其它因素，然后如果没有其他问题就往电泳槽补加乳液，如效果改善可与供应厂家联系研究继续补加方案。
）②进入电泳槽的被涂工件及挂具不干净。
（可能污染环节：1、预脱脂、脱脂，温度过低或脱脂剂浓度过高，预脱脂、脱脂槽液污染严重，杂质含量过高。
2、磷化，磷化渣没有及时清理。
）③电泳槽由于过滤不良，使槽液机械杂质过多。
（连续更换过滤袋，清洗过滤罐。
如发现过滤罐中杂质过多时，需连续清洗）④槽液中助溶剂含量偏低。
（PH值过高时可适量补加冰醋酸）⑤超滤喷淋效果差，工件挂漆较多形成漆点。
（加强后续清洗）⑥电泳后清洗不充分或未经UF1、UF2、纯水2清洗。
（严格按操作规程操作）2、防止办法①根据检测结果调整颜基比在控制范围内。
②加强槽液及用具的管理，保持各工序、环节符合涂装要求。
③经常检查、更换过滤袋，加强过滤。
④按技术要求定期检测助溶剂含量，保持助溶剂含量在控制范围内。
⑤改善超滤喷淋效果，避免工件过多挂漆。
⑥加强电泳后清洗。
二、缩孔、陷穴1、产生原因及解决办法①槽液颜基比失调，颜料含量低。
（先取槽液测颜基比，同时排除其它因素，然后如果没有其他问题就往电泳槽补加色浆，如效果改善可与供应厂家联系研究继续补加方案。
）②被涂工件前处理不良或清洗后磷化膜上面落上油污、尘埃等。
③槽液中混入油污、尘埃、油飘浮在槽液面或乳化在槽液中。
④电泳后冲洗液混入油污。
⑤外来油污污染电泳涂膜。
⑥烘干室内不干净、循环风内含油。
2、防止方法①调整槽液的颜基比，补加色浆提高颜料含量。
②加强被涂工件脱脂工序的管理，确保磷化膜不被二次污染。
③在槽液循环系统安装除油过滤装，同时检查油污染来源，以便彻底清除油法。
④加强后冲洗液水质的检测，定期清洗更换过滤袋，以确保后冲洗水过滤质量。
⑤保持涂装环境洁净，清除对涂装有害的物质，尤其是含有机硅物质源（如电缆、拉延油、防锈油、防焊渣粘结剂、密封胶等），及相关车间的设备及工艺介质所使用的原材料和辅助材料都不能含有酯酮。
电泳常见问题及处理方法1.缩孔这类缺陷在湿的漆膜上看不见，当烘干后漆膜表面出现直径通常为0.5-3.0mm漏底微孔、不漏底的火山口状的凹陷，称为陷穴、凹洼，露底者为缩孔，中间有颗粒但不刮手的称为“鱼眼”。
由于电泳漆湿膜中或表面有尘埃、油渍或与电泳涂料不相容的粒子，成为陷穴中心，因而产生涂膜缺陷。
很多情况下这类缺陷还与被涂物的材质有关，如金属底材上存在微裂纹和微孔等。
原因1:外来油污污染电泳漆膜，油污附着在工件表面，使电泳漆成膜受到影响。
这种原因引起缩孔的几率较大。
解决方法:可检查输送机构、挂具,防止油滴污染漆膜。
从电泳设备制造安装开始就要避免上述物质污染，每一种新零件投入电泳前最好进行相关检验，防止受油、硅油、蜡、脂性碳化物、胶水等污染物对工件，电泳设备及电泳槽液的污染。
原因2:前处理除油不干净，造成润湿性不良，使电泳漆烘干后漆膜有缩孔。
解决方法:加强前处理清洗。
原因3:槽液有油污、异物混入，影响电泳漆膜外观。
解决方法:用吸油纸吸去油污，清除槽液内异物，同时避免异物混入，保持电泳槽液清洁原因4:加漆时有电泳漆没搅拌均匀，使槽液无完全熟化，引起漆膜不良。
解决方法:确保加入的电泳漆搅拌均匀，加强槽液循环，使槽液完全熟化原因5:电泳后水洗中含油分或烘干室内不洁净，循环风含油分，使油分附著在漆膜上面烘干后有缩孔。
解决方法:水洗经常更换,烤箱经常清理.烤箱链轨用油可选用耐高温,不会高温挥发为最佳2.针孔工件上有露底针状小孔，称为针孔，它与缩孔的区别是孔径小，中心无异物，且四周无漆膜堆积凹起。
由漆膜再溶解而引起的针孔，称为再溶解针孔；由电泳过程中产生的气体、湿膜脱泡不良而产生的针孔，称为气体针孔；(1)湿膜针孔:工件未进行烘烤,在空气中凉干,可看到的针孔原因1: 电泳电压过高，电流冲击反应过剧，产生气泡过多，或升压速度过快。
解决方法:适当降低电压,加长软启动时间原因2:溶剂含量偏低。
解决方法:添加溶剂，每次添加不能超过1%原因3:槽液温度过低。
阴极电泳常见问题及解决方法一、颗粒（1）现象在烘干后的电泳涂膜表面上有手感粗糙的、较硬的粒子，或肉眼可见的细小痱子，往往被涂物的水平面较垂直面严重，这种漆膜病态称为颗粒。
（2）产生原因①CED槽液PH值偏高，碱性物质混入，造成槽液不稳定，树脂析出或凝聚。
②槽内有沉淀“死角”和裸露金属处。
③电泳后清洗液脏、含漆量过高，过滤不良。
④进入的被涂物面及吊具不洁，磷化后水洗不良。
⑤在烘干过程中落上颗粒状污物。
⑥涂装环境脏。
⑦补给涂料或树脂溶解不良，有颗粒。
（3）防治方法①将CED槽液的PH值控制在下限，严禁带入碱性物质，加强过滤，加速槽液的更新。
②消除易沉淀的“死角”和产生沉积涂膜的裸露金属件。
③加强过滤，推荐采用精度为25μm的过滤元件，养活泡沫。
④确保被涂面清洁，不应有磷化沉渣，防止二次污染。
⑤清理烘干室和空气过滤器。
⑥保持涂装环境清洁，检查并消除空气的尘埃源。
⑦确保新补涂料溶解良好，色浆细度在标准范围内。
二、缩孔（陷穴）（1）现象在湿的电泳涂膜上看不见，当烘干后漆膜表面出现火山口状的凹坑，直径通常为0.5~3.0mm,不露底的称为陷穴、凹洼、露底的称为缩孔，中间有颗粒的称为“鱼眼”。
产生这一弊病的主要原因是电泳湿涂膜中或表面有尘埃，油污与电泳涂料不相溶的粒子，成为陷穴中心，使烘干初期的湿漆膜流展能力不均衡，而产生涂膜缺陷。
（2）产生原因①被涂物前处理脱脂不良或清洗后又落上油污、尘埃。
②槽液中混入油污，漂浮在液面或乳化在槽液中。
③电泳后冲洗液混入油污。
④烘干室内不净，循环风内含油分。
⑤槽液的颜基比失调，颜料含量低的易产生缩孔。
⑥涂装环境脏、空气可能含有油雾、漆雾，含有机硅物质等污染被涂物或湿涂膜。
⑦补给涂料有缩孔或其中树脂溶解不良，中和不好。
（3）防治方法①加强被涂物的脱脂工序，确保磷化膜不被二次污染。
②在槽液循环系统设除油过滤袋，同时查清油污源，严禁油污带入槽中。
③提高后清洗水质，加强过滤。
④保持烘干室和循环热风的清洁。
电泳常见问题及处理方法1.缩孔这类缺陷在湿的漆膜上看不见，当烘干后漆膜表面出现直径通常为0.5-3.0mm漏底微孔、不漏底的火山口状的凹陷，称为陷穴、凹洼，露底者为缩孔，中间有颗粒但不刮手的称为“鱼眼”。
由于电泳漆湿膜中或表面有尘埃、油渍或与电泳涂料不相容的粒子，成为陷穴中心，因而产生涂膜缺陷。
很多情况下这类缺陷还与被涂物的材质有关，如金属底材上存在微裂纹和微孔等。
原因1:外来油污污染电泳漆膜，油污附着在工件表面，使电泳漆成膜受到影响。
这种原因引起缩孔的几率较大。
解决方法:可检查输送机构、挂具,防止油滴污染漆膜。
从电泳设备制造安装开始就要避免上述物质污染，每一种新零件投入电泳前最好进行相关检验，防止受油、硅油、蜡、脂性碳化物、胶水等污染物对工件，电泳设备及电泳槽液的污染。
原因2:前处理除油不干净，造成润湿性不良，使电泳漆烘干后漆膜有缩孔。
解决方法:加强前处理清洗。
原因3:槽液有油污、异物混入，影响电泳漆膜外观。
解决方法:用吸油纸吸去油污，清除槽液内异物，同时避免异物混入，保持电泳槽液清洁原因4:加漆时有电泳漆没搅拌均匀，使槽液无完全熟化，引起漆膜不良。
解决方法:确保加入的电泳漆搅拌均匀，加强槽液循环，使槽液完全熟化原因5:电泳后水洗中含油分或烘干室内不洁净，循环风含油分，使油分附著在漆膜上面烘干后有缩孔。
解决方法:水洗经常更换,烤箱经常清理.烤箱链轨用油可选用耐高温,不会高温挥发为最佳2.针孔工件上有露底针状小孔，称为针孔，它与缩孔的区别是孔径小，中心无异物，且四周无漆膜堆积凹起。
由漆膜再溶解而引起的针孔，称为再溶解针孔；由电泳过程中产生的气体、湿膜脱泡不良而产生的针孔，称为气体针孔；(1)湿膜针孔:工件未进行烘烤,在空气中凉干,可看到的针孔原因1: 电泳电压过高，电流冲击反应过剧，产生气泡过多，或升压速度过快。
解决方法:适当降低电压,加长软启动时间原因2:溶剂含量偏低。
解决方法:添加溶剂，每次添加不能超过1%原因3:槽液温度过低。
电泳涂装常见问题及解决方法一电泳漆膜常见故障及其纠正方法故障产生原因纠正方法桔皮或表面粗糙电压过高降低电压溶液温度高降低温度固体分过高加水稀释槽液极距太近加大极距烘烤加温太快压缩空气吹干后再烘烤PH 值过高用醋酸或乳酸调整针孔或麻点固体分过低调整至工艺范围PH 值过低降低溶液酸度清洗水不干净换清洗水溶液电导率太高超滤去掉杂质离子膜厚太薄增加电泳电压或时间电镀表面针孔压缩空气吹干后再烘烤火山口或油点工件上附有油加强除油工序槽液面有油渍防止槽液被油污染颗粒污染加强循环过滤和超滤电压高膜层厚降低电泳电压和时间彩虹膜层太薄增加电泳电压提高膜厚颜色不符膜层太厚或太薄选择合适的工作电压和时间调配涂料时，颜色比例错严格按工艺配方配制电泳漆溶剂太多，渗透能力差，膜层厚薄不均调整溶剂含量，使其符合工艺规范不规则图形前处理不彻底加强前处理工序硬度不够烤烘时间短或温度低严格按工艺规范进行涂装面点状或片状颜色差异零件有针孔或砂眼杜绝不合格工件下槽色料乳化搅拌不匀加强电泳漆搅拌表面有水液用压缩空气吹干水滴未干即烘烤用压缩空气吹干电泳前水洗不彻底加强入槽产零件的清洗工件漆膜局部堆积PH太高用冰醋酸或乳酸调整然后超滤工件表面带碱性增加中和槽处理工件油污未除尽加强除油工艺漆膜附着力差工件表面带碱性增加中和槽处理工件油污未除尽加强除油工艺烘烤温度不够或时间太短提高烘烤温度，增加烘烤时间电泳槽液常规问题处理操作规范流程1.离子杂质处理测量电导率一般采用电导率仪进行测量，目前较为普遍采用的超滤处理法，在超滤以后，必须补加2-5%的溶剂（视槽液内溶剂量而定），否则会因为槽液内溶剂量缺失而造成电泳工件不良。
2.溶剂含量处理溶剂含量过高处理：正确判断是否溶剂含量偏高，溶剂含量偏高容易出现水痕、伴随上膜快、同样电压下电泳膜偏厚、湿膜粘性大、湿膜蓬松等现象；如果确定是溶剂含量高，可以采用超滤方式进行超滤处理，处理完后须测量电导率，要是电导率偏低的情况下需适量补加冰醋酸或乳酸调整（一般电导率控制在400μs/cm以上即可，PH低于4.5以下的慎用）溶剂含量过低处理方法：正确判断槽液溶剂含量是否过低，一般在长时间循环下新漆补加量少，槽液温度高，频繁超滤等情况下容易出现溶剂含量较低的情况，溶剂较低的现象表现为同样电压下漆膜较薄，湿膜干燥粘性小，膜厚不均匀（彩色电泳较为明显，工件颜色不均匀现象），工件烘烤后流平较差等现象；3.槽液PH值控制槽液PH偏高的处理：一般电泳槽液较难容忍PH偏高，PH值偏高容易带来很多负面影响，常见现象较为普遍的是漆膜容易出现局部漆膜堆积现象，电泳槽液发白，明显水溶性不好，如果长时间PH偏高将造成电泳槽液沉淀，严重影响槽液稳定性，出现颗粒等现象，直至无法调整；出现PH值偏高现象可以采用补加冰醋酸或乳酸调整。
电泳涂装常见问题及解决方法一现象可能产生的原因对策膜厚不足固体份低提高固体份溶剂量少补加溶剂电压低提高电压温度低提高温度水迹纯水不干净换纯水温度过高降低湿度固体份过低加漆溶剂含量高适量超滤降低溶剂量起泡工作表所不洁净充分水洗漆膜外观不丰满颜基比过高减少颜料补加，增加树脂含量溶剂量少补加溶剂槽液有泡沫进气漏气检查管道和泵是否泄漏溢流槽液体过低提出高液体高度固体份过高，槽液粘度太大降低固体份涂膜粗糙颜料份高减少色浆，增加树脂电导率高超滤，降低电导率针孔槽液温度低升高槽液温度电导率过高超滤降低电导率漆膜不均匀，破裂槽液温度高降低温度电压高降低电压电导率高超滤降低电导率斑纹地图斑痕基材表面污染检查金属表面漆迹清洗不够增加清洗凹孔，缩孔杂质污染清除工件上杂质颜料份低补加色浆硬度烘烤时间延长烘烤时间烘烤温度低升高温度不够流平加溶剂麻点液温低升温溶剂少加溶剂浓度低加漆条纹表面外观不佳电压升高快溶剂含量低槽液固含量低电泳漆膜常见故障及其纠正方法故障产生原因纠正方法桔皮或表面粗糙电压过高降低电压溶液温度高降低温度固体分过高加水稀释槽液极距太近加大极距烘烤加温太快压缩空气吹干后再烘烤PH 值过高用醋酸或乳酸调整针孔或麻点固体分过低调整至工艺围PH 值过低降低溶液酸度清洗水不干净换清洗水溶液电导率太高超滤去掉杂质离子膜厚太薄增加电泳电压或时间电镀表面针孔压缩空气吹干后再烘烤火山口或油点工件上附有油加强除油工序槽液面有油渍防止槽液被油污染颗粒污染加强循环过滤和超滤电压高膜层厚降低电泳电压和时间彩虹膜层太薄增加电泳电压提高膜厚颜色不符膜层太厚或太薄选择合适的工作电压和时间调配涂料时，颜色比例错严格按工艺配方配制电泳漆溶剂太多，渗透能力差，膜层厚薄不均调整溶剂含量，使其符合工艺规不规则图形前处理不彻底加强前处理工序硬度不够烤烘时间短或温度低严格按工艺规进行涂装面点状或片状颜色差异零件有针孔或砂眼杜绝不合格工件下槽色料乳化搅拌不匀加强电泳漆搅拌表面有水液用压缩空气吹干水滴未干即烘烤用压缩空气吹干电泳前水洗不彻底加强入槽产零件的清洗工件漆膜局部堆积PH太高用冰醋酸或乳酸调整然后超滤工件表面带碱性增加中和槽处理工件油污未除尽加强除油工艺漆膜附着力差工件表面带碱性增加中和槽处理工件油污未除尽加强除油工艺烘烤温度不够或时间太短提高烘烤温度，增加烘烤时间电泳槽液常规问题处理操作规流程1.离子杂质处理测量电导率一般采用电导率仪进行测量，目前较为普遍采用的超滤处理法，在超滤以后，必须补加2-5%的溶剂（视槽液溶剂量而定），否则会因为槽液溶剂量缺失而造成电泳工件不良。

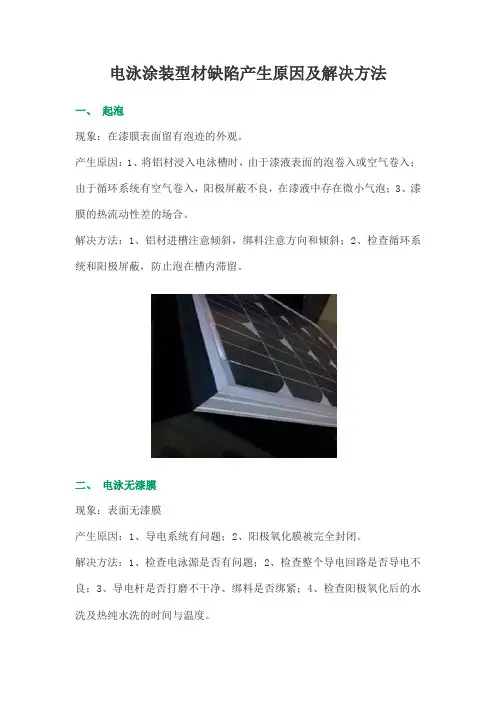

电泳涂装型材缺陷产生原因及解决方法一、起泡现象：在漆膜表面留有泡迹的外观。
产生原因：1、将铝材浸入电泳槽时，由于漆液表面的泡卷入或空气卷入；由于循环系统有空气卷入，阳极屏蔽不良，在漆液中存在微小气泡；3、漆膜的热流动性差的场合。
解决方法：1、铝材进槽注意倾斜，绑料注意方向和倾斜；2、检查循环系统和阳极屏蔽，防止泡在槽内滞留。
二、电泳无漆膜现象：表面无漆膜产生原因：1、导电系统有问题；2、阳极氧化膜被完全封闭。
解决方法：1、检查电泳源是否有问题；2、检查整个导电回路是否导电不良；3、导电杆是否打磨不干净、绑料是否绑紧；4、检查阳极氧化后的水洗及热纯水洗的时间与温度。
三、异常电解现象：气体残留在漆膜内部，表面粗糙不平。
产生原因：通电条件和液体组成异常，电流部分集中或流过异常电流，伴随着气泡形成厚薄不均的漆膜，特别是在高电压漆膜厚的条件下易发生。
解决方法：1、改善通电条件；2、调节液体组成（如亚硝酸盐等）四、漆膜变黄现象：漆膜发黄产生原因：1、漆膜太厚；2、烘烤温度高或时间长；3、槽内涂料被污染（特别是硫酸根离子污染）；4、氧化后在水洗槽中浸泡时间太长。
解决方法：1、改善涂漆条件；2、改善烘烤条件，选择合适的温度；3、进行离子交换处理；4、在水洗槽中浸泡时间不宜太长。
五、胶着现象：漆液的胶化物附在漆膜表面。
产生原因：1、电泳及电泳后的水洗槽混入酸；2、漆液的部分树脂凝聚，附在铝材上。
解决方法：1、检查过滤系统，必要时更换滤芯；2、去除漆液中的凝聚物，同时找出凝聚原因。
六、表面粗糙现象：漆膜表面有细微的凹凸不平。
产生原因：1、胺浓度高于工艺控制值；2、槽内涂料有污染；3、槽内涂料固体成分过低；4、槽内涂料极端老化；5、电泳工序或烘烤工序中的尘土附在漆膜上。
解决方法：1、进行阴离子交换处理；2、根据电导率的测定结果，过行离子交换处理；3、补给电泳涂料原液，使其固体成分达到工艺控制值的上限；4、进行阴离子交换处理，补足溶剂无改善时，则更换一部分或全部涂料；5、查出尘土来源并去除。
电泳风险管控措施以下是电泳涂装常见缺陷、产生原因与相应的防治措施。
矫正缺陷首先要能准确鉴别缺陷。
当然，任何一种缺陷其产生原因都是多方面的，必须根据实际情况，结合工厂的工艺、设备、环境和操作条件等，具体问题具体分析，才能从根本上消除缺陷产生的根源。
（1）针孔。
漆膜表面有类似针孔状的凹陷，呈无规则排列，侧光观察更为明显。
产生原因：阴极屏蔽不良或消泡袋破损，在漆液中存在细微的气泡；电泳电压过高，电解反应过剧，产生气泡过多；槽液温度过高；槽液的pH 值过低及溶剂过剩使漆膜极化能力变低的条件下，抵抗杂质的能力变弱。
防治措施：根据针孔部位查找破损的消泡袋并给予更换；适当降低电泳电压；控制好槽液温度；提高电泳槽液的pH 值并将漆膜厚度控制在必要范围。
（2）麻点。
亦称颗粒状异物，灰尘附着等。
尘埃等附着在漆膜表面或漆膜下形成有手感的凹凸物。
产生原因：电泳槽前的水洗水太脏；电泳槽液中存在较粗大的机械杂质；车间空气中含有尘埃等漂浮物飘落到放在沥干区的工件上；烘烤炉内存在尘灰等杂物。
防治措施：更换电泳前水洗水；检查电泳槽过滤装置并过滤电泳槽液；搞好车间环境卫生，控制沥干区风向，防止灰尘飘浮；清理烘烤炉内卫生，清洁或更换热风循环过滤网。
（3）桔皮。
具有象桔皮那样小瘪坑的漆膜外观。
一般在整个涂漆表面都产生，但漆膜厚度不均相差很大时，多半在厚膜部分产生。
产生原因：助溶剂含量低；补给原漆时没充分乳化；电泳电压过高；涂层过厚；槽液pH 值低；槽液中杂质离子含量高。
防治措施：补充助溶剂；原漆补给时进行充分搅拌；降低电泳电压；降低涂层厚度；提高槽液pH 值；用离子交换法去除杂质离子。
（4）雾斑。
与正常部位相比，局部出现无光亮斑点，侧光观察更为明显。
容易出现在型材的大面和水平面上。
产生原因：酸雾、碱雾或有机溶剂气雾飞入电泳涂装工序的气氛中，附着在烘烤前的漆膜表面引起局部凝固、交联反应而产生的；漆液的中和度偏离控制范围；热水洗槽的温度、pH 值控制不好；电泳后水洗槽的pH 值太低。
阴极电泳常见问题及解决方法、颗粒(1)现象在烘干后的电泳涂膜表面上有手感粗糙的、较硬的粒子，或肉眼可见的细小痱子，往往被涂物的水平面较垂直面严重，这种漆膜病态称为颗粒。
(2)产生原因①CED槽液PH值偏高，碱性物质混入，造成槽液不稳定，树脂析出或凝聚。
②槽内有沉淀死角”和裸露金属处。
③电泳后清洗液脏、含漆量过高，过滤不良。
④进入的被涂物面及吊具不洁，磷化后水洗不良。
⑤在烘干过程中落上颗粒状污物。
⑥涂装环境脏。
⑦补给涂料或树脂溶解不良，有颗粒。
(3)防治方法①将CED槽液的PH值控制在下限，严禁带入碱性物质，加强过滤，加速槽液的更新。
②消除易沉淀的死角”和产生沉积涂膜的裸露金属件。
③加强过滤，推荐采用精度为25 am的过滤元件，养活泡沫。
④确保被涂面清洁，不应有磷化沉渣，防止二次污染。
⑤清理烘干室和空气过滤器。
⑥保持涂装环境清洁，检查并消除空气的尘埃源。
⑦确保新补涂料溶解良好，色浆细度在标准范围内。
(1)现象在湿的电泳涂膜上看不见，当烘干后漆膜表面出现火山口状的凹坑，直径通常为0.5~3.0mm,不露底的称为陷穴、凹洼、露底的称为缩孔，中间有颗粒的称为鱼眼”产生这一弊病的主要原因是电泳湿涂膜中或表面有尘埃，油污与电泳涂料不相溶的粒子，成为陷穴中心，使烘干初期的湿漆膜流展能力不均衡，而产生涂膜缺陷。
(2)产生原因①被涂物前处理脱脂不良或清洗后又落上油污、尘埃。
②槽液中混入油污，漂浮在液面或乳化在槽液中。
③电泳后冲洗液混入油污。
④烘干室内不净，循环风内含油分。
⑤槽液的颜基比失调，颜料含量低的易产生缩孔。
⑥涂装环境脏、空气可能含有油雾、漆雾，含有机硅物质等污染被涂物或湿涂膜。
⑦补给涂料有缩孔或其中树脂溶解不良，中和不好。
(3)防治方法①加强被涂物的脱脂工序，确保磷化膜不被二次污染。
②在槽液循环系统设除油过滤袋，同时查清油污源，严禁油污带入槽中。
③提高后清洗水质，加强过滤。
④保持烘干室和循环热风的清洁。
⑤调整槽液的颜基比，适当加色浆提高颜料含量。
阴极电泳常见问题及解决方式一、颗粒（1）现象在烘干后的电泳涂膜表面上有手感粗糙的、较硬的粒子，或肉眼可见的细小痱子，往往被涂物的水平面较垂直面严重，这种漆膜病态称为颗粒。
（2）产生原因①CED槽液PH值偏高，碱性物质混入，造成槽液不稳定，树脂析出或凝聚。
②槽内有沉淀“死角”和袒露金属处。
③电泳后清洗液脏、含漆量太高，过滤不良。
④进入的被涂物面及吊具不洁，磷化后水洗不良。
⑤在烘干进程中落上颗粒状污物。
⑥涂装环境脏。
⑦补给涂料或树脂溶解不良，有颗粒。
（3）防治方式①将CED槽液的PH值控制在下限，严禁带入碱性物质，增强过滤，加速槽液的更新。
②消除易沉淀的“死角”和产生沉积涂膜的袒露金属件。
③增强过滤，推荐采用精度为25μm的过滤元件，养活泡沫。
④确保被涂面清洁，不该有磷化沉渣，避免二次污染。
⑤清理烘干室和空气过滤器。
⑥维持涂装环境清洁，检查并消除空气的尘埃源。
⑦确保新补涂料溶解良好，色浆细度在标准范围内。
二、缩孔（陷穴）（1）现象在湿的电泳涂膜上看不见，当烘干后漆膜表面出现火山口状的凹坑，直径一般为~,不露底的称为陷穴、凹洼、露底的称为缩孔，中间有颗粒的称为“鱼眼”。
产生这一弊病的主要原因是电泳湿涂膜中或表面有尘埃，油污与电泳涂料不相溶的粒子，成为陷穴中心，使烘干初期的湿漆膜流展能力不均衡，而产生涂膜缺点。
（2）产生原因①被涂物前处置脱脂不良或清洗后又落上油污、尘埃。
②槽液中混入油污，漂浮在液面或乳化在槽液中。
③电泳后冲洗液混入油污。
④烘干室内不净，循环风内含油分。
⑤槽液的颜基比失调，颜料含量低的易产生缩孔。
⑥涂装环境脏、空气可能含有油雾、漆雾，含有机硅物质等污染被涂物或湿涂膜。
⑦补给涂料有缩孔或其中树脂溶解不良，中和不好。
（3）防治方式①增强被涂物的脱脂工序，确保磷化膜不被二次污染。
②在槽液循环系统设除油过滤袋，同时查清油污源，严禁油污带入槽中。
③提高后清洗水质，增强过滤。
④维持烘干室和循环热风的清洁。
电泳掉漆纠正预防措施1. 引言电泳是一种常用的金属表面涂装工艺，它可以有效地提高金属制品的耐腐蚀性和美观性。
然而，在电泳过程中，有时会出现掉漆的问题，影响涂装质量。
因此，有必要采取一些纠正和预防措施来解决这个问题。
2. 掉漆原因分析2.1 涂装质量不合格电泳掉漆问题的一个常见原因是涂装质量不合格。
涂料的选择、稀释比例、喷涂工艺等因素都会影响涂装质量。
如果使用的涂料质量不佳或者稀释比例不正确，就会导致涂料附着力差，容易掉漆。
2.2 电泳液质量问题电泳液的质量也是导致掉漆问题的原因之一。
电泳液的配方、浓度、PH值等因素都会影响涂装效果。
如果电泳液的配方不合适或者浓度、PH值不稳定，就会导致涂料附着力不足，容易出现掉漆现象。
2.3 电泳工艺参数不当电泳工艺参数的设定也是掉漆问题的重要原因。
电泳槽的温度、电流密度、电泳时间等参数都需要合理设定，才能确保涂料均匀附着在金属表面。
如果这些参数设定不当，就会导致涂料附着不良，容易掉漆。
3. 纠正措施针对以上分析的掉漆原因，我们可以采取以下纠正措施来解决电泳掉漆问题。
3.1 提高涂装质量首先，选择优质的涂料，并按照厂家的建议稀释，确保涂料的质量和稀释比例正确。
其次，严格控制喷涂工艺，确保涂料均匀喷涂在金属表面，附着力良好。
3.2 优化电泳液配方调整电泳液的配方，确保液体稳定，成分均匀。
合理控制电泳液的浓度和PH 值，确保液体对金属表面的附着力适宜，避免掉漆问题的发生。
3.3 合理设定工艺参数根据具体情况，合理设定电泳槽的温度、电流密度和电泳时间等参数。
温度应在涂料的固化温度范围内，电流密度应适中，电泳时间要足够长，以确保涂料均匀附着在金属表面，提高涂装质量，减少掉漆风险。
4. 预防措施除了纠正措施之外，我们还可以采取一些预防措施，减少电泳掉漆的发生。
4.1 加强质量管理加强对涂料和电泳液的质量管理，确保其符合标准要求。
定期检测涂料的质量、稀释比例、PH值等指标，并进行调整。
