第三章80868088指令系统机器语言指令由二进制代码组成。
一条指令一般包含操作码(OP )和操作数两部分,操作码指明指令所完成的操作,操作数指出该指令在执行规定操作时所需的信息。
指令中用于说明操作数(一般指源操作数)所在地址的方式被称为寻址方式。
(8086的寻址方式分两类:数据寻址方式和转移地址的寻址方式)3.2.1数据寻址方式 P51 1.立即寻址:数据是8位或16位,直接放在指令的最后一个(8位)或两个字节(16位)中,这样的数据称为立即数。
MOV AL ,80HADD AX ,0F000HMOV AX ,1234HADD AL ,10H操作码字节AX操作数字节操作码字节操作数(a )MOV AL , 80H(b )MOV AX , 1234H图3-2 立即寻址方式指令举例 P522. 寄存器寻址:数据存放在指令规定的寄存器中。
MOV CL ,DL MOV AX ,BX注意:在双操作数指令中源操作数寻址方式和目的操作数寻址方式。
CL DL AXAL AHBL BH (a )MOV CL , DL (b )MOV AX , BX图3-3 寄存器寻址方式指令举例 P523. 直接寻址:操作数在存储器中,其16位有效地址,即段内偏移地址在指令码中,占两个字节。
MOV AL ,[1064H] ;设(DS )=2000HADD AX ,[2000H]代码段操作数偏移地址数据段图3-4 直接寻址方式指令举例 P53操作数数据4. 寄存器间接寻址:操作数在存储器中,其16位有效地址EA 在指令指定的基址寄存器BX 或变址寄存器SI 、DI 中。
BX EA = SIDI 注意:新教材中有BP 【例】 MOV AX ,[SI] MOV [BX] , AL 如果:(DS )=3000H ,(SI )=2000H ,(BX )=1000H,(AL )=64H注意:默认段地址寄存器为DS 以上为二字节指令;MOV AX,[BP]为三字节指令;实为指令MOV AX ,[BP+0]的简写!图3-5 寄存器间接寻址方式指令举例 P535. 寄存器相对寻址:操作数在存储器中,其效地址是一个8位或16位的位移量与一个基址寄存器或变址寄存器的内容之和。

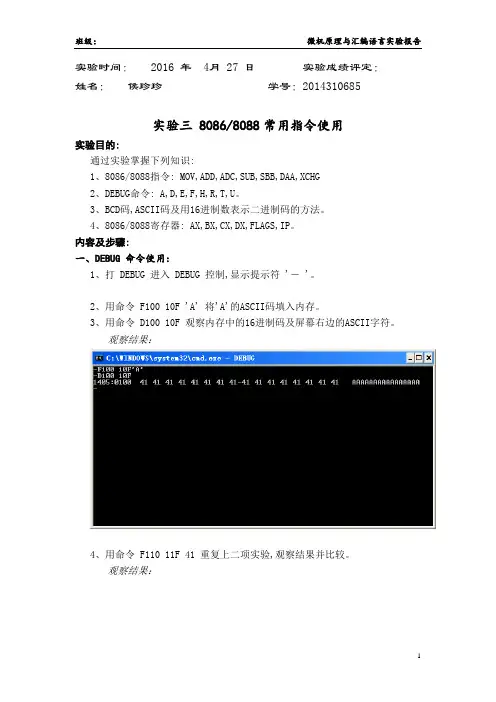

实验时间: 2016 年 4月 27 日实验成绩评定:姓名:侯珍珍学号:2014310685实验三 8086/8088常用指令使用实验目的:通过实验掌握下列知识:1、8086/8088指令: MOV,ADD,ADC,SUB,SBB,DAA,XCHG2、DEBUG命令: A,D,E,F,H,R,T,U。
3、BCD码,ASCII码及用16进制数表示二进制码的方法。
4、8086/8088寄存器: AX,BX,CX,DX,FLAGS,IP。
内容及步骤:一、DEBUG 命令使用:1、打 DEBUG 进入 DEBUG 控制,显示提示符 '- '。
2、用命令 F100 10F 'A' 将'A'的ASCII码填入内存。
3、用命令 D100 10F 观察内存中的16进制码及屏幕右边的ASCII字符。
观察结果:4、用命令 F110 11F 41 重复上二项实验,观察结果并比较。
观察结果:5、用命令 E100 30 31 32 …… 3F将30H-3FH写入地址为100开始的内存单元中,再用D命令观察结果,看键入的16进制数是什么字符的ASCII码?观察结果:6、用H命令检查下列各组16进制数加减结果并和你的手算结果比较: (1)34H,22H (2)56H,78H (3) A5,79H (4)1284H,5678H (5) A758,347FH手算结果:34H+22H=56H 34H-22H=12H56H+78H=CEH 56H-78H==FFDEHA5H+79h=11EH a5H-79H=2CH1284H+5678H=68FCH 1284H-5678H=BC0CHA758H+347FH=DBD7H A758H-347FH=72D9H7、用R 命令检查各寄存器内容,特别注意AX,BX,CX,DX,IP及标志位中ZF,CF和AF的内容。
8、用R命令将AX,BX内容改写为1050H及23A8H。
编码16位模式32位模式操作)000AX EAX AL001CX ECX CL010DX EDX DL011BX EBX BL100SP ESP AH101BP EBP CH110SI ESI DH111DI EDI BHR/M字段受MOD字段控制。
若MOD=11,为寄存器方式,R/M字段将指出第二操作数所在寄存器编号。
MOD=00,01,10为存储器方式,R/M则指出如何计算存储器中操作数地址。
MOD与R/M字段组合的寻址方式见表3。
表3 各种MOD与R/M字段组合编码及有关地址的计算(16位地址模式下)MOD=11寄存器寻址MOD≠11存储寻址、有效地址的计算公式R/M W=1W=0R/M不带位移l量MOD=00带8位位移量MOD=01带16位位移量MOD=10 000AX AL000[BX+SI][BX+SI+D8][BX+SI+D16]001CX CL001[BX+DI][BX+DI+D8][BX+SI+D16]010DX DL010[BP+SI][BP+SI+D8][BP+SI+D16]011BX BL011[BP+DI][BP+DI+D8][BP+DI+D16]100SP AH100[SI][SI+D8][SI+D16]101BP CH101[DI][DI+D8][DI+D16]110SI DH110(直接寻址)[BP+D8][BP+D16]111DI BH111[BX][BX+D8][BX+D16]例如:指令MOV AH,[BX+DI+50H]。
代码格式如下。
OPCODE D W MOD REG R/M DISP—8100010 1 0 01 100 001 01010000指令码:8A6150H。
指令ADD DISP [BX] [DI],DX;DISP=4523H代码格式:OPCODE D W MOD REG R/M DISP—Lo DISP—Hi000000 0 1 10 010 001 00100011 01000101指令码为:01 91 23 45H。
实验二找出8086/8088指令系统所有指令的操作码的编码实验目的:本实验旨在利用debug工具的e和u功能找出8086/8088指令系统的指令格式中各种操作码编码对应的指令功能,得到8086/8088操作码从00~FF所对应的汇编指令名字。
附:本次实验用到的e和u功能的解释:debug的e命令、u命令的作用及用法:e 100...表示从100号单元开始编写内容;u 100 105表示将100~105号单元共6个字节反汇编出来、所谓“反汇编”就是把机器码还原成汇编语句。
每次先用e命令改写100号单元(从00到FF,第一次是00,第二次是 01,第三次是02,第四次是03,……,最后一次是FF),再用u命令反汇编出指令,再记录下来。
第一回合实验步骤:一、启动debug程序:鼠标单击“开始->程序->附件->命令提示符”,打开DOS(其实虚拟DOS)窗口,出现命令提示符Microsoft Windows XP [版本5.1.2600]<C>版权所有1985-2001 Microsoft Corp.输入debug并按回车键,出现一个debug程序的提示符,一个短杆如下图所示:二、用试探法-e 100 00 00 00 00 00 00-u 100 1051375:0100 0000 ADD [BX+SI],AL1375:0102 0000 ADD [BX+SI],AL1375:0104 0000 ADD [BX+SI],AL结论:操作码字节前六位为000000(二进制)看来是一条ADD指令,而且只占两个字节。
记下来:指令码汇编指令---------------------------------------------------------------------1375:0100 0000 ADD [BX+SI],AL分析:指令的第一字节为操作码,规定指令的操作类型。
8086 8088 汇编指令手册一、常用指令二、算术运算指令三、逻辑运算指令四、串指令五、程序跳转指令------------------------------------------计算机寄存器分类简介:32位CPU所含有的寄存器有:4个数据寄存器(EAX、EBX、ECX和EDX)2个变址和指针寄存器(ESI和EDI) 2个指针寄存器(ESP和EBP)6个段寄存器(ES、CS、SS、DS、FS和GS)1个指令指针寄存器(EIP) 1个标志寄存器(EFlags)1、数据寄存器数据寄存器主要用来保存操作数和运算结果等信息,从而节省读取操作数所需占用总线和访问存储器的时间。
32位CPU有4个32位的通用寄存器EAX、EBX、ECX和EDX。
对低16位数据的存取,不会影响高16位的数据。
这些低16位寄存器分别命名为:AX、BX、CX和DX,它和先前的CPU中的寄存器相一致。
4个16位寄存器又可分割成8个独立的8位寄存器(AX:AH-AL、BX:BH-BL、CX:CH-CL、DX:DH-DL),每个寄存器都有自己的名称,可独立存取。
程序员可利用数据寄存器的这种“可分可合”的特性,灵活地处理字/字节的信息。
寄存器EAX通常称为累加器(Accumulator),用累加器进行的操作可能需要更少时间。
可用于乘、除、输入/输出等操作,使用频率很高;寄存器EBX称为基地址寄存器(Base Register)。
它可作为存储器指针来使用;寄存器ECX称为计数寄存器(Count Register)。
在循环和字符串操作时,要用它来控制循环次数;在位操作中,当移多位时,要用CL来指明移位的位数;寄存器EDX称为数据寄存器(Data Register)。
在进行乘、除运算时,它可作为默认的操作数参与运算,也可用于存放I/O的端口地址。
在16位CPU中,AX、BX、CX和DX不能作为基址和变址寄存器来存放存储单元的地址,在32位CPU中,其32位寄存器EAX、EBX、ECX和EDX不仅可传送数据、暂存数据保存算术逻辑运算结果,而且也可作为指针寄存器,所以,这些32位寄存器更具有通用性。
8086指令码汇总表8086指令有汇编语言指令和指令码两种形式,汇编语言指令形式经过汇编程序处理后生成指令码形式。
通过指令码形式可帮助理解汇编语言指令格式的含义和用法。
O、8086指令码格式0B/1B 1B或2B 0B/1B 0B/1B/2B/4B 0B/1B/2B/4B 指令前缀操作码段寻址方式段偏移量参数立即数参数说明:偏移量参数和立即数参数的有无由寻址方式段决定。
一、传送类指令MOV指令REG/MEM→/←REG 100010dw mod reg r/mIMME→REG/MEM 1000111w mod 000 r/m data data if w=1 IMME→REG 1011wreg data data if w=1MEM→AX 1010000w addr-low addr-highAX→MEM 1010001w addr-low addr-highREG/MEM→段REG 10001110 mod reg r/m 8E段REG→REG/MEM 10001100 mod reg r/m 8CPUSH指令REG/MEM 11111111 mod 110 r/m FFREG 01010reg段REG 000reg110POP指令REG/MEM 10001111 mod 000 r/m 8FREG 01011reg段REG 000reg111XCHG指令REG/MEM←→REG 1000011w mod reg r/mREG←→AX 10010regXLAT指令11010111 D7LEA指令10001101 mod reg r/m 8DLDS指令11000101 mod reg r/m C5LES指令11000100 mod reg r/m C4LAHF指令10011111 9FSAHF指令10011110 9EPUSHF指令10011100 9CPOPF指令10011101 9DIN指令直接寻址1110010w port间接寻址1110110wOUT指令直接寻址1110011w port间接寻址1110111wCBW指令10011000 98CWD指令10011001 99 说明:d—0/1表示REG为源/目的操作数;w—0/1表示操作数类型为BYTE/WORD;mod、r/m—寻址方式,参见教材P56~57;IMME—立即数操作数,字段中用data表示;reg—通用REG用3位编码,段REG只用2位编码(即为0xx)。

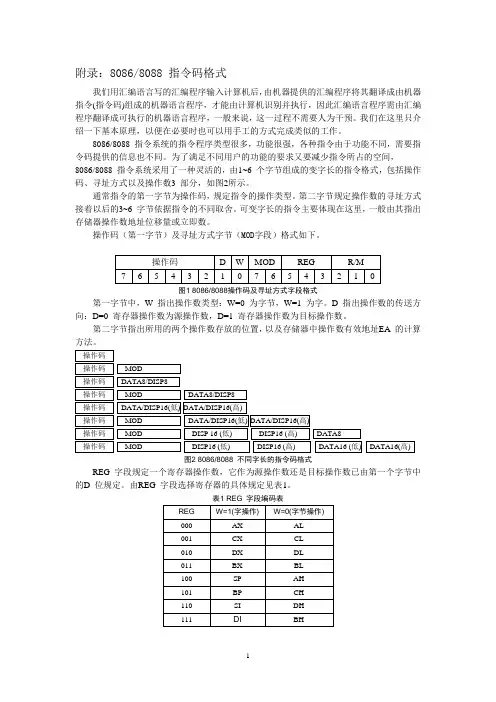

附录:8086/8088 指令码格式我们用汇编语言写的汇编程序输入计算机后,由机器提供的汇编程序将其翻译成由机器指令(指令码)组成的机器语言程序,才能由计算机识别并执行,因此汇编语言程序需由汇编程序翻译成可执行的机器语言程序,一般来说,这一过程不需要人为干预。
我们在这里只介绍一下基本原理,以便在必要时也可以用手工的方式完成类似的工作。
8086/8088 指令系统的指令程序类型很多,功能很强,各种指令由于功能不同,需要指令码提供的信息也不同。
为了满足不同用户的功能的要求又要减少指令所占的空间,8086/8088 指令系统采用了一种灵活的,由1~6 个字节组成的变字长的指令格式,包括操作码、寻址方式以及操作数3 部分,如图2所示。
通常指令的第一字节为操作码,规定指令的操作类型。
第二字节规定操作数的寻址方式接着以后的3~6 字节依据指令的不同取舍。
可变字长的指令主要体现在这里,一般由其指出存储器操作数地址位移量或立即数。
操作码(第一字节)及寻址方式字节(MOD字段)格式如下。
图1 8086/8088操作码及寻址方式字段格式第一字节中,W 指出操作数类型:W=0 为字节,W=1 为字。
D 指出操作数的传送方向:D=0 寄存器操作数为源操作数,D=1 寄存器操作数为目标操作数。
第二字节指出所用的两个操作数存放的位置,以及存储器中操作数有效地址EA 的计算方法。
图2 8086/8088 不同字长的指令码格式REG 字段规定一个寄存器操作数,它作为源操作数还是目标操作数已由第一个字节中的D 位规定。
由REG 字段选择寄存器的具体规定见表1。
表1 REG 字段编码表MOD 字段用来区分另一个操作数在寄存器中(寄存器寻址)还是在存储器中(存储器寻址)。
在存储器寻址的情况下,还用来指出该字节后面有多少偏移量字节(即指出存储器操作数地址偏移量的字节数)。
MOD 字段编码表见表2。
表2 MOD 字段编码表R/M 字段受MOD 字段将指出第二操作数所在寄存器编号。
实验二找出8086/8088指令系统所有指令的操作码的编码一、实验目的本实验旨在利用debug工具的e和u功能找出8086/8088指令系统的指令格式中各种操作码编码对应的指令功能。
二、试验原理:1、每条指令1~6个字节不等2、指令的第一字节为操作码,规定指令的操作类型。
第二字节规定操作数的寻址方式接着以后的3~6 字节依据指令的不同取舍。
3、第一个字节的八个二进制位中前六位为操作码的主要部分,之后一位是D字段,然后是W字段,W指出操作数类型:W=0 为字节,W=1 为字,D指出操作数的传送方向:D=0 寄存器操作数为源操作数,D=1 寄存器操作数为目标操作数。
4、用DOS的输入/输出重定向功能,让debug自动执行一批命令。
三、试验内容和步骤1、用试探法(1)打开debug,输入如下内容:-e 100 00 00 00 00 00 00-u 100 1050B5D:0100 0000 ADD [BX+SI],AL0B5D:0102 0000 ADD [BX+SI],AL0B5D:0104 0000 ADD [BX+SI],AL可以得到如下结果:结论:操作码字节前六位为000000(二进制)看来是一条ADD指令,而且只占两个字节。
记下来:指令码汇编指令---------------------------------------------------------------------0B5D:0100 0000 ADD [BX+SI],AL(2)将指令首字节变为01,重复以上实验-e 100 01 00-u 100 1010B5D:0100 0100 ADD [BX+SI],AX得到以下结果:结论:第1字节由00(二进制0000 0000)变为01(二进制0000 0001),ADD指令的第二个操作数由AL变为了AX。
AL为8位寄存器、AX为16位寄存器,印证了W字段的作用,增加一条有用的记录:指令码汇编指令-------------------------------------------------------------------------0B5D:0100 0000 ADD [BX+SI],AL0B5D:0100 0100 ADD [BX+SI],AX(3)将指令首字节变为02,重复以上实验-e 100 02 00-u 100 1010B5D:0100 0200 ADD AL,[BX+SI]得到以下结果:结论:第1字节由00(二进制0000 0000)变为02(二进制0000 0010),ADD 操作的传送方向发生转变,印证了D字段的作用。
增加一条记录:指令码汇编指令------------------------------------------------------------------------0B5D:0100 0000 ADD [BX+SI],AL0B5D:0100 0100 ADD [BX+SI],AX0B5D:0100 0200 ADD AL,[BX+SI](4)将指令首字节变为03,重复以上实验-e 100 03 00-u 100 1010B5D:0100 0300 ADD AX,[BX+SI]得到以下结果:结论:D和W同时变化,记下:指令码汇编指令-----------------------------------------------------------------------0B5D:0100 0000 ADD [BX+SI],AL0B5D:0100 0100 ADD [BX+SI],AX0B5D:0100 0200 ADD AL,[BX+SI]0B5D:0100 0300 ADD AX,[BX+SI](5)同样的方法,首字节为04~0c继续实验,可以记录到以下结果:指令码汇编指令--------------------------------------------------------------------0B5D:0100 0000 ADD [BX+SI],AL0B5D:0100 0100 ADD [BX+SI],AX0B5D:0100 0200 ADD AL,[BX+SI]0B5D:0100 0300 ADD AX,[BX+SI]0B5D:0100 0400 ADD AL,000B5D:0100 050000 ADD AX,00000B5D:0100 06 PUSH ES0B5D:0100 07 POP ES0B5D:0100 0800 OR [BX+SI],AL0B5D:0100 0900 OR [BX+SI],AX0B5D:0100 0A00 OR AL,[BX+SI]0B5D:0100 0B00 OR AX,[BX+SI](6)退出-qD:\>2、用in1.txt生成out1.txt原理:用DOS的输入/输出重定向功能,让debug自动执行一批命令。
用记事本编写文件in.txt,注意存放的路径是启动和退出debug时的那个目录,为C:\ Documents and Settings\ Administrator(1)编写in1.txt在指定目录下打开记事本,输入:e100 0c 00 00 00 00 00u 100 101q(最后一行q后面要回车),保存文件为in1.txt(2)打开命令提示符窗口点击“开始->程序->附件->命令提示符”,打开命令提示符窗口,Microsoft Windows XP [版本5.1.2600](C) 版权所有1985-2001 Microsoft Corp.C:\ Documents and Settings\ Administrator(3)输入以下命令回车执行C:\ Documents and Settings\ Administrator:\>debug <in1.txt >out1.txtC:\ Documents and Settings\ Administrator:\>(4)核实out1.txt文件的内容在此目录下生成了一个out1.txt文件,内容如下:-e 100 0c 00 00 00 00 00-u 100 1010B5D:0100 0C00 OR AL,00-q(5)将out1.txt中的新操作码加入指令表。
首字节为0c的指令是一条OR指令:指令码汇编指令----------------------------------------------------------------------0B5D:0100 0000 ADD [BX+SI],AL0B5D:0100 0100 ADD [BX+SI],AX0B5D:0100 0200 ADD AL,[BX+SI]0B5D:0100 0300 ADD AX,[BX+SI]0B5D:0100 0400 ADD AL,000B5D:0100 050000 ADD AX,00000B5D:0100 06 PUSH ES0B5D:0100 07 POP ES0B5D:0100 0800 OR [BX+SI],AL0B5D:0100 0900 OR [BX+SI],AX0B5D:0100 0A00 OR AL,[BX+SI]0B5D:0100 0B00 OR AX,[BX+SI]0B5D:0100 0C00 OR AL,00(6)用以上的方法,将首字符由00依次编写到ff,共256个,然后由debug定向输出,其中输入为:e 100 10 00 00 00 00 00u 100 101e 100 11u 100 101e 100 12u 100 101e 100 13u 100 101………………e 100 26u 100 101所生成的out.txt为:-e 100 10 00 00 00 00 00-u 100 1010B5D:0100 1000 ADC [BX+SI],AL--e 100 11-u 100 1010B5D:0100 1100 ADC[BX+SI],AX--e 100 12-u 100 1010B5D:0100 1200 ADC AL,[BX+SI] --e 100 13-u 100 1010B5D:0100 1300 ADC AX,[BX+SI] --e 100 14-u 100 1010B5D:0100 1400 ADC AL,00--e 100 15-u 100 1010B5D:0100 150000 ADC AX,0000-………………-e 100 fc-u 100 1010B5D:0100 FC CLD0B5D:0101 0000 ADD [BX+SI],AL--e 100 fd-u 100 1010B5D:0100 FD STD0B5D:0101 0000 ADD [BX+SI],AL--e 100 fe-u 100 1010B5D:0100 FE00 INC BYTE PTR [BX+SI]--e 100 ff-u 100 1010B5D:0100 FF00 INC WORD PTR [BX+SI]---q结论:如前所述,8086/8088每条指令长1~6个字节,指令第1个字节为操作码主体加D位W位,第2个字节为寻址方式字段。
