Tesa测头系统介绍1
TESASTAR-iM8 Accuracy Compatibility 1,5 µm / 0,35 µm 100%
RENISHAW MH20i 1,5 µm / 0,35 µm 100%
TESASTAR PROGRAM
• TESASTAR • TESASTAR-i • TESASTAR-i M8 • TESASTAR-m
TESASTAR-m
TESASTAR-m Resolution Number of positions Position repeatability Rotational torque Length A-angle Rotation through 90° Incremental rotation Max Extension length 5° 2952 0,5 µm 0,6 Nm 105 mm +90° to -115° 2s 1s 300mm
Renishaw测头
TP2
TP20
TP6 TP200 TP7 SP600
SP25 SP80
触发测头
较高精度触发测头
具备三个方向传感器 高精度扫描测头
Tesa&Leitz系列测头
Tesastar-p
Tesastar-mp
LSP-X3
触发测头
LSP-X5 LSPX1(new) 具备三个方向传感器 高精度扫描测头
TESASTAR PROGRAM
• TESASTAR • TESASTAR-i • TESASTAR-i M8 • TESASTAR-m • TESASTAR-m M8 • TESASTAR-CR • TESASTAR-LW • TESASTAR-p
TESASTAR-p
• Touch force triggered in 5 directions (±X, ±Y, +Z) • Fitted with a M8 mounting thread for the use of any existing probe head • Four models available, each represents a different trigger force: → Low force: 0,055 N, L = 10 mm → Standard force: 0,08 N, L = 10 mm → Medium force: 0,10 N, L = 25 mm → Extended force: 0,10 N, L = 50 mm
Micro-Hite测高仪+POWER PANEL操作手册
2. 开启电源:
3. 测头通过补偿点后出现: 4. 启动电感测头:
5. 电感测头测量位置:
用手将测头内推 到底便进入垂直 度测量功能
测量高度
6. 启动垂直度测量:
按下功能按键
屏幕显示
第7页
7. IG-13 测量执行:
操作手册
TESA MICRO-HITE
8. 结束测量及显示测量结果:
IG-13 测头最快移动速度≤20mm/s 按下功能按键
2.4 文件管理
中心线对中心线的分类级别 好 / 拒绝
在孔内找极值点得到的测量值 在轴上找极值点得到的测量值 配置触测点
确定配置结果并返回主菜单
检查文件 可以打开文件并改变公差带
第 34 页
操作手册
TESA MICRO-HITE
退出检查模式 分步显示程序
自动检查程序
删除文件 “可以从 RAM 中删除 .DAT, .RES, .STA 文件或从 MEMORY 卡中删 除 .DAT 文件”
退出“在 1 个坐标轴内 测量程序”模式
2、测量程序编辑中的主要符号和他们的意义
第 32 页
2.1 测头常数
操作手册
TESA MICRO-HITE
改变校验块的尺寸 每次测量后输入测头常数
2.2 建立参考点
编辑程序时设定测头常数
“PRESET”功能 找孔的顶点设定参考点 编辑测量程序时设定参考点
每测完一个工件确定新参考点 找轴的顶点设定参考点
六、预设归零:按 键
1. 输入默认值后，按 ENTER 键。 2. 使用驱动轮触测基准点即可完成预设。
七、自动测圆模式:
第5页
操作手册
TESA MICRO-HITE
TESA高度仪操作规程

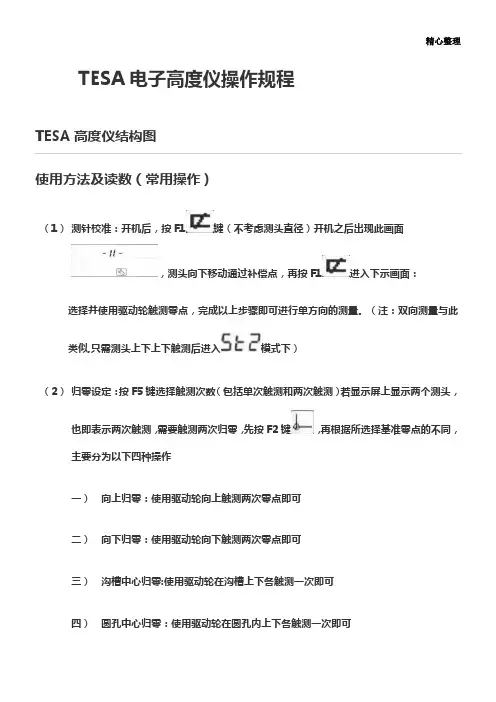

精心整理TESA电子高度仪操作规程
TESA高度仪结构图
使用方法及读数（常用操作）
（1）F1
F1进入下示画面：
只需测头上下上下触测后进入模式下）
（2）
二）向下归零：使用驱动轮向下触测两次零点即可
三）沟槽中心归零:使用驱动轮在沟槽上下各触测一次即可
四）圆孔中心归零：使用驱动轮在圆孔内上下各触测一次即可
（3）测量读数：在屏幕上显示出字样时，表明归零设定完成。
归零完成后，使用驱动轮将测针在被测处连续触测两次，读出显示屏上的数据即可得出所测尺寸（4）自动测圆模式：
一)测针触测工件后，继续旋转驱动轮直到LED的绿灯亮为止
松开驱动轮，显示数值为圆心高度；按键，便可得出圆孔的直径数值
（1
可以使用轻微的酒精对气浮底座进行清洁
（2）确保使用干净的操作平台。
平台应当保持无尘、无油或冷却液。
底座上的气浮功能接触面上一旦沾染了污垢将对测量操作及精度造成极大影响
（3）更换电池时不会丢失任何数据，但需先切断电源，将电源适配器插头拔出。
当屏幕的电池符号黑色部分仅余1/4时，需尽快连接电源适配器进行充电。
瑞士TESA 测高仪
瑞士TESA 测高仪简介瑞士TESA 测高仪是一种专业的测量工具，能够精准地测量工件的高度。
它是由瑞士TESA公司生产的，该公司成立于1941年，致力于生产高精度测量工具，如卡尺、测高仪、千分尺等。
TESA 测高仪具有良好的精度和稳定性，广泛应用于机械加工、制造和质量检测等领域。
结构和特点TESA 测高仪由底座、支撑臂、高度计以及显示器等组成。
底座是测高仪的基础，支撑臂用于固定工件，在高度计测量工件高度时起到支撑作用。
高度计是瑞士TESA测高仪的核心部件，通过测量支撑臂的运动，进行高度测量。
显示器可以直接读取工件的高度值，便于操作和记录。
TESA 测高仪具有高精度、稳定性好、使用方便等特点。
其精度可以达到0.001毫米，可以满足大多数工件高度测量的要求。
测量结果稳定可靠，在高温、潮湿、灰尘等复杂环境下均能正常工作。
通过简单的操作，可以快速地进行高度测量，提高工作效率。
使用方法使用TESA测高仪时，首先需要将底座放置在平稳的工作台面上，并将支撑臂进行调整，使其能够稳定地固定工件。
然后，将高度计置于支撑臂的顶部，调整其零位，并选择合适的测量范围。
最后，将高度计缓慢地朝着工件方向移动，直到高度计指示器稳定在一个数值上。
此时，即可读取工件的高度值。
需要注意的是，在进行高度测量前，需要根据工件的特点选择合适的支撑臂和工作方式，以保证测量结果的准确性和稳定性。
应用领域TESA 测高仪在机械加工、制造、质量检测等领域中得到了广泛的应用。
例如，在机械加工过程中，需要进行高度测量来保证零件的精度和质量；在制造行业中，需要对产品的尺寸和几何形状进行检测，以保证产品品质；在质量检测中，需要对产品进行抽样检验，以确保产品符合规定标准。
总结瑞士TESA 测高仪是一种高精度、稳定性好的测量工具，具有操作简单、测量精确等特点，在机械加工、制造、质量检测等领域中得到了广泛的应用。
使用TESA 测高仪可以有效提高工作效率和产品品质，对于提高企业生产力和竞争力具有重要意义。
TESA 高精度表尺产品介绍（V5，2019年2月）说明书
DATA MANAGEMENT for TESA Height Gages PRODUCT PRESENTATIONV5, February 2019RangePeripheral(s)Data transmissionData format(s)1-2-3 processSettingsContext-based configurations AccessoriesRange 3 ConfidentialMANUAL 2017 2016MOTORISEDTESA-HITE MAGNA TESA-HITE OPTOMICRO-HITE +M MICRO-HITEµ-HITEPeripheral(s) 5 ConfidentialModel Description TLC cable TLC-BLE USB stick Printer ReportTESA-HITEYES YES NO NO NO MAGNATESA-HITEYES YES NO NO NO OPTOMICRO-HITE YES YES YES YES YESMICRO-HITE+M YES YES YES YES YESµ-HITE YES YES YES YES YES6 ConfidentialTESA-HITE RANGE MICRO-HITE RANGEµ-HITE RANGENotpossibleNotpossible8ConfidentialMICRO-HITE RANGETwo models ◄MICRO-HITE orMICRO-HITE+M ►PerpendicularitymeasurementPossible configuration:1x probe support 1x 1D USB probePerpendicularity measurement IG13Wireless TLC-BLE(with DATA-VIEWER)By cable◄TLC-DIGIMATIC orTLC-USB ►USB stickUSBprinterSoftware solutionsTESA DATA-VIEWER TESA DATA-DIRECT TESA STAT-EXPRESSHyperterminalQ-dasPerpendicularitymeasurementPossible configuration:1x Twin-T10 display1x probe support1x 1D probeWireless TLC-BLE(with DATA-VIEWER)By cable TLC-USB orTLC-DIGIMATICTwo models ◄TESA-HITE orTESA-HITE MAGNA ►Software solutionsTESA DATA-VIEWER TESA DATA-DIRECT TESA STAT-EXPRESSHyperterminalQ-dasTESA-HITE RANGEµ-HITE RANGESoftwaresolutions TESA DATA-VIEWER TESA DATA-DIRECT TESA STAT-EXPRESS HyperterminalQ-dasWirelessTLC-BLE(with DATA-VIEWER)By cable◄TLC-DIGIMATICorTLC-USB ►USB stickUSBprinterOne modelµ-HITE10 ConfidentialData transmission ProcessMANUALLY AUTOMATICALLYMEASURE PRESSVALUE(S) IS(ARE)SENTMEASUREVALUEIS SENTData format(s)TESA-HITE RANGEMICRO-HITE & µ-HITE RANGESFormatsUSB TLCPrinterFull* YES YES NO MeasuredYES YES YES Measured & Tolerances**YESYESNOFormatsUSB TLCPrinterFull* NO NO NO MeasuredNO YES NO Measured & Tolerances**NONONO*Full•Label•Description •Measured value•Nominal + tolerances •Deviation •Unit•Date & hour**Measured & Tolerances•Measured value •Nominal value •Tolerance+ •Tolerance-1-2-3 Process steps1 Peripheral(s)2 Transmission3 Format(s)Data transferOne or several at thesame timeWhich process?One per enabledperipheralFull, measured or measured & tolerances?One per enabled peripheralSettingsMICRO-HITE & µ-HITERANGES1 HOME2SYSTEM OPTIONS3SEND TO USB (asexample)From anywhere, press the HOME button and arrive at the main menu a. Select‘Output/Input’ tab b.Choose theperipheral(s) you wantto use from theoptions on the rightSelect the firstoption which refers tothe data managementprocessSelect the secondoption which refers tothe data format1 HOMETESA-HITE RANGEFrom anywhere, press the HOME button and arrive at the main menu2SYSTEM OPTIONSUse the left and right context-based arrows to move the selection to the Use the toggle arrows to update the option selection3SEND TO TLCContext-based configurations• Send value(s) to printerUSER REQUIRED SKILLSNoneAt the root of the USB stickcompany_picture.jpgAt the root of the USB stickname_of_your_program.j pgin the USB stickUSER REQUIRED SKILLSNoneExampleIn USB stick you have…Pictures at its root… Program…in MicroHite+Mfolderin the USB stick• Import the txt in Excel• Make basic links between cells in Excel to fill a report template USER REQUIRED SKILLS Excel basics• Send values to Excel (with DATA-VIEWER)• Make basic links between cells in Excel to fill a report template USER REQUIRED SKILLS Excel basics & DATA-VIEWER• Generate automatically a txt file in the USB stick• Excel macro to generate automatically a report USER REQUIRED SKILLS Excel advanced• Send values to Excel (with DATA-VIEWER)• Excel macro to generate automatically a report USER REQUIRED SKILLS Excel advanced & DATA-VIEWER• Send values to STAT-EXPRESS (withDATA-VIEWER)• Generate automatically a report USER REQUIRED SKILLS STAT-EXPRESS & DATA-VIEWER• Send values to Q-DAS (with DATA-VIEWER)• Generate automatically a report USER REQUIRED SKILLS Q-DAS & DATA-VIEWERAccessoriesFORNEW RANGES+=TLC-BLE CAP 04760184ANTENNARECEPTION KIT 04760185++=STARTER KIT 047601831.5M USB CABLETLC-USB CABLE 04760181TLC-DIGIMATIC CABLE 04760182SERIE-TLC ADAPTER 04760179FOROLD TESA-HITE RANGE+ONE OF THE ABOVE OPTIONS。
瑞士TESA MICRO-HITE 900测高仪
瑞士TESA MICRO-HITE 900测高仪简介瑞士TESA MICRO-HITE 900是一款高精度的测量仪器，主要用于测量三维物体的高度、宽度和深度数据。
采用高精度线性传感器，最大测距范围为900毫米，测量精度可达0.001毫米，是非常理想的三维测量工具。
产品特点1.高精度：瑞士TESA MICRO-HITE 900采用高精度线性传感器，最大测距范围为900毫米，测量精度可达0.001毫米，适用于高精度测量场合。
2.简便操作：瑞士TESA MICRO-HITE 900采用智能化的操作面板，具有简单易用的操作界面，使用户可以轻松进行测量操作。
3.多种数据输出：瑞士TESA MICRO-HITE 900支持多种数据输出方式，包括USB接口、RS232接口、蓝牙等方式，方便用户选择合适的数据传输方式。
4.功能丰富：瑞士TESA MICRO-HITE 900具有多种测量功能，包括三维测量、平行度测量、直角度等功能，满足用户在不同场合的测量需求。
产品应用瑞士TESA MICRO-HITE 900主要应用于三维测量、加工检测、轴承生产、模具制造、航空航天等领域。
在这些领域中，高精度、高效率的测量工具是非常必要的，瑞士TESA MICRO-HITE 900是一款优秀的测量仪器，可以提供非常可靠的测量结果。
使用范围瑞士TESA MICRO-HITE 900使用范围广泛，适用于以下场合：•三维测量场合：适用于对三维物体的高度、宽度和深度等数据进行精确测量的场合。
•加工检测场合：适用于机械加工、金属加工等方面的零部件精度检测，确保加工质量。
•轴承生产场合：适用于轴承生产的相关检测，确保轴承的精度和质量。
•模具制造场合：适用于模具制造方面的精度测量，确保模具的精度和质量。
•航空航天场合：适用于航空航天领域中的相关测量，确保产品的精度和质量。
维护保养瑞士TESA MICRO-HITE 900在使用过程中需要进行定期的维护和保养，以保证其正常运转和使用寿命。
一次元电子测高仪操作说明
3、使用职责
3.1第一次使用人员必须认真阅读完此使用规程方可进行测量操作。
3.2任何使用人员都必须严格按照规程的要求进行使用和保养。
4、测量范围及项目
4.1测量范围
4.1.1 TESA-Hite 400型一次元电子高度仪的测量高度或直径范围为≤400mm。
4.1.2根据大理石平台的规格可测量长≤500mm零件的直线度、平行度误差及断面跳动量等。
TESA-Hite一次元电子高度仪操作说明
编号：
版本/修改：A/0
页码：2/4
生效日期：
5.1.2配套的标准校验块，主要用于完成测头直径的测量，并将测头的直径补偿进后续测
量。
5.2检测测头
5.2.1测量垂直度的电感测头、杠杆表或千分表（暂时都未配备）。
5.2.2各种长度不一的检测测头：前端是球形、平面形的测头、L形测头等。
TESA-Hite一次元电子高度仪操作说明
编号：
版本/修改：A/0
页码：4/4
生效日期：
8、注意事项
8.1此一次元电子高度仪用于测量精密零件或高要求的样品，常用测量器具就能够满足零件或样品技术要求的，请勿使用此数显高度仪测量。
8.2被测零件或样品的粗糙度值不能过大，粗糙度Ra值应≤3.2，避免零件或样品太粗糙磨损大理石平台及检测测头，降低检测测头的测量精度及检测测头的使用寿命和磨损大理石平台。
6.5.2开机，慢慢旋转驱动轮将千分表测头移动到最低点。
6.5.3将零件或样品垂直放置于大理石平台上，推动零件接触千分表测头后继续推进0.4—0.5mm左右，使千分表指针对准零位。
6.5.4执行测量；慢慢旋转驱动轮使千分表测头上下移动。
6.5.5观察千分表指针的移动量即垂直度误差值。
3.1第一次使用人员必须认真阅读完此使用规程方可进行测量操作。
3.2任何使用人员都必须严格按照规程的要求进行使用和保养。
4、测量范围及项目
4.1测量范围
4.1.1 TESA-Hite 400型一次元电子高度仪的测量高度或直径范围为≤400mm。
4.1.2根据大理石平台的规格可测量长≤500mm零件的直线度、平行度误差及断面跳动量等。
TESA-Hite一次元电子高度仪操作说明
编号：
版本/修改：A/0
页码：2/4
生效日期：
5.1.2配套的标准校验块，主要用于完成测头直径的测量，并将测头的直径补偿进后续测
量。
5.2检测测头
5.2.1测量垂直度的电感测头、杠杆表或千分表（暂时都未配备）。
5.2.2各种长度不一的检测测头：前端是球形、平面形的测头、L形测头等。
TESA-Hite一次元电子高度仪操作说明
编号：
版本/修改：A/0
页码：4/4
生效日期：
8、注意事项
8.1此一次元电子高度仪用于测量精密零件或高要求的样品，常用测量器具就能够满足零件或样品技术要求的，请勿使用此数显高度仪测量。
8.2被测零件或样品的粗糙度值不能过大，粗糙度Ra值应≤3.2，避免零件或样品太粗糙磨损大理石平台及检测测头，降低检测测头的测量精度及检测测头的使用寿命和磨损大理石平台。
6.5.2开机，慢慢旋转驱动轮将千分表测头移动到最低点。
6.5.3将零件或样品垂直放置于大理石平台上，推动零件接触千分表测头后继续推进0.4—0.5mm左右，使千分表指针对准零位。
6.5.4执行测量；慢慢旋转驱动轮使千分表测头上下移动。
6.5.5观察千分表指针的移动量即垂直度误差值。
TESA测高仪操作规范
TESA测高仪操作规范
TESA测高仪操作规范
构造简介
测头
手轮操作界面
参数简介
1. 量程：0-400mm；
2. 精度：0.001mm。
功能简介
1. 单向测量；
2. 双向测量；
3. 预设值测量。
按ON键开机后正反向摇动手轮使测头上下移动后如图显示。
在基准面上点击归零，
如点击多下后显示不为零可按F2再次归零。
点击被测工件，多点测量观察数值变化后读出平均值即为被测工件高度。
测量完毕，将测头移至最上端按OFF关机。
开机如左图显示后按F2，现右图画面。
通过F1 F2 F3设置如左图数值“6.35”；再按F4确认后如右图显示。
对校准工件进行点击，上下交替点击共测4点。
界面有如图显示即可开始测量工件。
对工件进行点击，上下各取一点即可。
见左图画面后，按F3出现右图画面，所显数值即为被测工件高度。
测量完毕，将测头移至最上端按OFF关机。
开机如左图显示后按F4，现右图画面。
通过F1 F2 F3设置如左图数值“50”；再按F4确认后如右图显示。
如左图点击一点后现右图显示，
即设备将此点高度默认为之前的预设值“50”。
如左图点击其他高度一点后现右图显示，即表示假设短工件为“50”高，长工件则为“100”高。
TESA测高仪操作规范
TESA测高仪操作规范
构造简介
测头
手轮操作界面
参数简介
1. 量程：0-400mm；
2. 精度：0.001mm。
功能简介
1. 单向测量；
2. 双向测量；
3. 预设值测量。
按ON键开机后正反向摇动手轮使测头上下移动后如图显示。
在基准面上点击归零，
如点击多下后显示不为零可按F2再次归零。
点击被测工件，多点测量观察数值变化后读出平均值即为被测工件高度。
测量完毕，将测头移至最上端按OFF关机。
开机如左图显示后按F2，现右图画面。
通过F1 F2 F3设置如左图数值“6.35”；
再按F4确认后如右图显示。
对校准工件进行点击，上下交替点击共测4点。
界面有如图显示即可开始测量工件。
对工件进行点击，上下各取一点即可。
见左图画面后，按F3出现右图画面，所显数值即为被测工件高度。
测量完毕，将测头移至最上端按OFF关机。
开机如左图显示后按F4，现右图画面。
通过F1 F2 F3设置如左图数值“50”；
再按F4确认后如右图显示。
如左图点击一点后现右图显示，
即设备将此点高度默认为之前的预设值“50”。
如左图点击其他高度一点后现右图显示，
即表示假设短工件为“50”高，长工件则为“100”
高。
测量完毕，将测头移至最上端按OFF关机。
TESA HITE 400 700操作手册
TESA-HITE 400 & 700 一次元電子高度規操作說明書目錄一、外部功能說明二、開機三、量測（1）螢幕功能鍵（2）符號的定義（3）單向量測（4）雙向量測（5）量測圓孔（6）氣源調節（7）量測垂直度（8）參數設定四、錯誤訊息五、使用注意事項一、外部功能說明上蓋 1機台外殼 2測頭固定架 3測臂 4 測針5量圓支撐點6轉輪固定鎖10控制面板12二、開機1. 機台開機按(ON/OFF)鍵後，螢幕會出現如下圖:2. 進入量測模式後，轉動手輪直到螢幕出現兩個上下箭號。
如下圖:3.轉動手輪通過補償點後，螢幕會出現如下圖:此時機台已經進入量測模式了。
三、量測（1）螢幕功能鍵自動功能主要顯示F1-F4可用之功能鍵F1-F4功能鍵①輸出讀值。
②單位切換。
③取消功能或量測值。
④電源開關。
（假如switch 3設定成OFF）16分鐘沒用，機台便進入省電模式。
（2）符號的定義沒校正測頭，單向量測。
歸零點設定。
要校正測頭，雙向量測。
預設值功能鍵。
連續顯示模式。
自動數值輸出。
（直徑）兩碰點之距離。
確定ENTER輸入鍵。
最後兩數值之差。
數字上加。
雙碰點。
數字下減。
單碰點。
位數切換。
（3）單向量測不經過校正規之校正測頭。
1. 開機按 出現SET 1，第一次歸零。
2. 再歸零。
（4）雙向量測1. 開機按 出現SET 1。
2. 按F2ㄈㄈ6.3500mm 。
3. 將測針放入 6.3500mm 校正規中，上下各碰二次後，出現SET 2，即為雙向量測（參考符號之定義）。
ONOFF ONOFF（5）量測圓孔在SET 2模式下。
在基準面上歸零。
將測頭放入孔內，偏移中心點少許。
將手輪向下施壓，停留一秒，出現左列畫面。
移動工件通過最低點，會聽見Beep一聲。
經過最極點。
往復多次可以增加準確性。
將手輪鬆開向上量測，重複以上步驟。
鬆開手輪，按F3ψ即可得直徑。
（6）氣源調節:當氣源開關啟動時，內建的空氣幫浦會自動啟動打氣，氣源經由底座的空氣軸承輸出時會將機台上浮幾個u m。

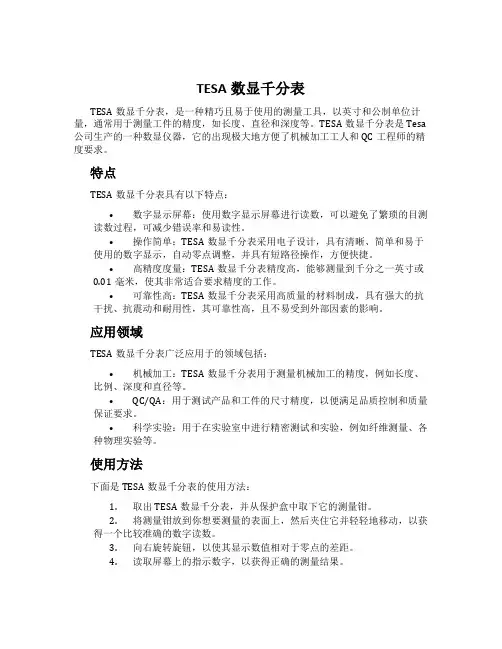

TESA数显千分表
TESA数显千分表TESA数显千分表，是一种精巧且易于使用的测量工具，以英寸和公制单位计量，通常用于测量工件的精度，如长度、直径和深度等。
TESA数显千分表是Tesa 公司生产的一种数显仪器，它的出现极大地方便了机械加工工人和QC工程师的精度要求。
特点TESA数显千分表具有以下特点：•数字显示屏幕：使用数字显示屏幕进行读数，可以避免了繁琐的目测读数过程，可减少错误率和易读性。
•操作简单：TESA数显千分表采用电子设计，具有清晰、简单和易于使用的数字显示，自动零点调整，并具有短路径操作，方便快捷。
•高精度度量：TESA数显千分表精度高，能够测量到千分之一英寸或0.01毫米，使其非常适合要求精度的工作。
•可靠性高：TESA数显千分表采用高质量的材料制成，具有强大的抗干扰、抗震动和耐用性，其可靠性高，且不易受到外部因素的影响。
应用领域TESA数显千分表广泛应用于的领域包括：•机械加工：TESA数显千分表用于测量机械加工的精度，例如长度、比例、深度和直径等。
•QC/QA：用于测试产品和工件的尺寸精度，以便满足品质控制和质量保证要求。
•科学实验：用于在实验室中进行精密测试和实验，例如纤维测量、各种物理实验等。
使用方法下面是TESA数显千分表的使用方法：1.取出TESA数显千分表，并从保护盒中取下它的测量钳。
2.将测量钳放到你想要测量的表面上，然后夹住它并轻轻地移动，以获得一个比较准确的数字读数。
3.向右旋转旋钮，以使其显示数值相对于零点的差距。
4.读取屏幕上的指示数字，以获得正确的测量结果。
维护保养为了确保TESA数显千分表的最佳性能，需要定期进行以下维护保养工作：1.清洁和保护：使用软布清洁数显千分表的表面，以去除污垢和灰尘。
使用柔软的刷子清除测量头和其他细节部件上的杂物。
固定TESA数显千分表时，放入保护盒中以防止其受到损坏。
2.校准：TESA数显千分表定期需要校准，以确保其准确性仍然保持在最佳状态。
TESA Technology 高精度尺寸测量仪说明书
| 2020Improve your production with our high qualitymeasuring instruments!Prices exclude VAT Version EN–USB e s t p r i c e s v a l i d u n t i l1/31/2021*ALL PRICES IN CANADIAN DOLLARS*2TESA Technology| TESA height gagesEasy-to-use height gages designed for fast and reliable 1D and 2D measurementAfter registration (MICRO-HITE only)More info on page 40073008400730074*ALL PRICES IN CANADIAN DOLLARS*3 |TESA Technology $808TESA height gage accessoriesGet the best of your height gages007602320076006100760082007600940076007500760061*ALL PRICES IN CANADIAN DOLLARS*$1336TESA connectivityHow to connect your measuring instruments0476018304981002p. 7p. 5p. 12p. 2p. 2USBTESA DATA-VIEWER provides a quick and easy way to export measured results toa data processing program or to automatically create files in known formats such as *.xls, *.csv or *.txt.TESA DATA-VIEWER is downloadable free of charge from the TESA website 1.https:///DATA-VIEWERsoftware1TESA instrument drivers includedSoftware requirements: Windows 7 / 8.1 / 10, 32 & 64-bit processor The Statistical Process Control software TESA STAT-EXPRESS is a simple way to develop measurement programs which can be used to calculate important statistical characteristics in real time. Easy to learn. Measuring reports can be generated automatically.U p t o 40i n s t ru m e n t s FREE$185$89BROWN & SHARPE TWIN-CAL IP67 & TWIN-CAL00590092005900920476018400590303More info on page 400590302P 00590303P00590302THINK CONNECTED!Your connected solution for only $203+=THINK BIG!Buy ”3” TWIN-CAL IP67 and save $15/caliper*ALL PRICES IN CANADIAN DOLLARS*| BROWN & SHARPE VALUELINE IP67IP67: the highest protection at the best priceTESA TWIN-CAL IP67Depth models with short cut measuring face00599390P00599390005993910053044100599391PMore infoon page 4THINK BIG!Buy ”3” BROWN & SHARPE VALUELINE IP67and save $10/caliper*ALL PRICES IN CANADIAN DOLLARS*6TESA TechnologyTESA INTRIMIK digital599-290-160-1More info on page 4*ALL PRICES IN CANADIAN DOLLARS*8TESA Technology| BROWN & SHARPE classic series0018007001.6020100180080599-579-4599-579-500580101005305060 - 4 i n*ALL PRICES IN CANADIAN DOLLARS*9 |TESA Technology BESTEST-5 SERIES Dial Test Indicators & MITI-MITE Indicator setTESA INTERAPID 31274.111370599-7030-5599-7031-5599-849All TESA INTERAPID 312 models are designed to give a true reading when the angle between the stylus and the workpiece surface is 12° (see illustration).Stylus insert with angular position of 12°599-7030-3599-7761*ALL PRICES IN CANADIAN DOLLARS*10TESA Technology| TESA CLINOBEVEL 3 INCLINOMETERRobust and easy to use, the TESA CLINOBEVEL 3 is a top of the range portable precision inclinometer. It’s available in aluminium or cast ironCast iron model, rust protectedAluminium model, black anodized±60°0533021005330211*ALL PRICES IN CANADIAN DOLLARS*11 |TESA TechnologyData Connection tool/DataConnectionToolTESA CLINOBEVEL 1 USBPortable and compact instrument to measure horizontal and vertical inclination up to ± 45°. Light, manageable and battery operated it can be used directly on the piece to be measuredTESA RUGOSURF 20The roughness tester with 15 of the most used s t y l u sti p r a d ius2µm±45°0533020406930013*ALL PRICES IN CANADIAN DOLLARS*SPACE FOR DEALER INFOWe reserve the right to make changes to our products, especially due to technical improvements and further developments.All illustrations and technical data are therefore without guarantee. All prices shown are non-binding price recommendations.Best Deals 2020-3 EN-USD, PMI-727©2020 Hexagon AB and/or its subsidiaries and affiliates. All rights reserved.0443001316.3900732.10802TESA µ-FINDER SET 31The mobile high precision set for quality control andservice in the practical transport case1920 MATTAWA AVENUE WEBSITE: 。
TESA_三坐标测量机_广告彩页
50
23
铝/*
03969066 M8 13 100 18
55
铝/*
03969067 M8 13 200 18
85
铝/*
附件 M2-M3 探针用扳手 内六角扳手，1.5 mm
047866 042086
047866
A
套装 03969063
带红宝石球测尖的探针， 直径 1 mm 03969201 M2
带红宝石球测尖的探针， 直径 2 mm 03969202 M2
03969054 M2 03969046 M3
7.5 7
1.1
不锈钢
13 10
3.7
不锈钢
3 M2 测头加长杆
M2 加长杆， L = 10 mm
03969231 M2
10
M2 加长杆， L = 20 mm
03969232 M2
20
M2 加长杆， L = 30 mm
03969233 M2
30
3 M3 测头加长杆
TESASTAR 测头 TESASTAR-i 可分度测头 ReflexScan 软件 RS 232 连接电缆 点阵式打印机 打印机连接电缆 工作台支架 防尘罩 探针组 MH-3D 空气节省器 演示块 台面夹具
工作指标 最大工件尺寸： X=600 mm,Y=750 mm, Z=430 mm
最大工件重量: 227 kg MH-3D 技术数据 总尺寸: 970 x 1620 x 930 mm 净重： 198 kg （带花岗石 平台），花岗石测量 平台重 99 kg，总 重 250 kg 大气压： 4.8 - 8.3 bars 耗气量： 21 L/min 115 - 230 Vac ± 10%, 50 - 60 Hz. 耗电量： 0.3 - 0.7 A 20 ± 1 °C
TESA高度仪操作规程
TESA高度仪操作规程廊坊展翔精密机械有限公司使用方法及读数（常用操作）廊坊展翔精密机械有限公司（1）测针校准：开机后，按F1键（不考虑测头直径）开机之后出现此画面进入下示画面：，测头向下移动通过补偿点，再按F1选择并使用驱动轮触测零点，完成以上步骤即可进行单方向的测量。
（注：双向测量与此类似,只需测头上下上下触测后进入模式下）（2）归零设定：按F5键选择触测次数（包括单次触测和两次触测）若显示屏上显示两个测头，也即表示两次触测，需要触测两次归零，先按F2键，再根据所选择基准零点的不同，主要分为以下四种操作一）向上归零：使用驱动轮向上触测两次零点即可廊坊展翔精密机械有限公司二）向下归零：使用驱动轮向下触测两次零点即可三）沟槽中心归零:使用驱动轮在沟槽上下各触测一次即可四）圆孔中心归零：使用驱动轮在圆孔内上下各触测一次即可（3）测量读数：在屏幕上显示出字样时，表明归零设定完成。
归零完成后，使用驱动轮将测针在被测处连续触测两次，读出显示屏上的数据即可得出所测尺寸（4）自动测圆模式：一)测针触测工件后，继续旋转驱动轮直到LED的绿灯亮为止二)将驱动轮固定钮向右旋紧（此时出现上下两个黄灯，中间一个绿灯）三)微旋驱动轮使绿灯位于两个黄灯中间四)将工件平推，使得测针通过圆弧的极点后，测高仪会自动记忆此点位置五)松开驱动轮，显示数值为圆心高度；按孔的直径数值键，便可得出圆廊坊展翔精密机械有限公司（注意：测量轴时，旋紧驱动轮固定钮后必须按一下功能键；测高仪按测轴寻极值）维修养护及注意事项（1）可用干净的柔布轻微沾湿后对测量仪进行擦拭清洁。
不要使用会对塑料造成损伤的清洁剂。
可以使用轻微的酒精对气浮底座进行清洁（2）确保使用干净的操作平台。
平台应当保持无尘、无油或冷却液。
底座上的气浮功能接触面上一旦沾染了污垢将对测量操作及精度造成极大影响（3）更换电池时不会丢失任何数据，但需先切断电源，将电源适配器插头拔出。
当屏幕的电池符号黑色部分仅余1/4时，需尽快连接电源适配器进行充电。
TESA HITE 测高仪操作说明书
