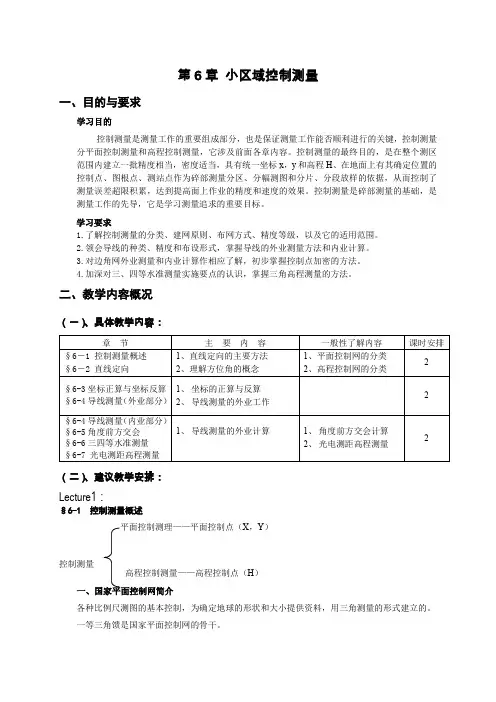

第五章小区域控制测量6.1 控制测量概述为了减少测量工作中的误差累计，应该遵循三个基本原则：“从整体到局部、由高级到低级、先控制后碎部”。

这几个基本原则说明我们的测量工作是首先建立控制网，进行控制测量，然后在控制网的基础上再进行施工测量、碎部测量等工作。

另外这几个基本原则还有一层含义：控制测量是先布设能控制一个大范围、大区域的高等级控制网，然后由高等级控制网逐级加密，直至最低等级的图根控制网，控制网的范围也会一级一级的减小。

如图，要测量图上的这块区域，可以现在测区的范围内选定一些对整体具有控制作用的点，称为控制点。

这些控制点组成了一个网状结构就称为控制网，为建立控制网所进行的测量工作就称为控制测量。

控制测量包括平面控制测量和高程控制测量，平面控制测量用来测定控制点的平面坐标，高程控制测量用来测定控制点的高程。

1.平面控制测量平面控制网主要包括GPS控制网、三角网和导线网。

GPS控制网是采用全球定位系统建立的。

三角网是指地面上一系列的点构成连续的三角形，这些三角形所形成的网状结构就是三角网。

导线的概念在前面就已经讲过了，将地面上一系列的控制点依次连接起来，所形成的折线就是导线。

由导线所构成的控制网就是导线网。

导线测量是本章中要重点讲述的内容。

2.高程控制测量高程控制网主要采用水准测量、三角高程测量的方法建立。

用水准测量方法建立的高程控制网称为水准网。

三角高程测量主要用于地形起伏较大、直接水准测量有困难的地区。

一、国家基本控制网在全国范围内建立的高程控制网和平面控制网，称为国家控制网。

它是全国各种比例尺测图的基本控制，也为研究地球的形状和大小（提供依据），了解地壳水平形变和垂直形变的大小及趋势，为地震预测提供形变信息等服务。

1.国家平面控制网我国的国家平面控制网是采用逐级控制、分级布设的原则，分一、二、三、四等方法建立起来的。

主要由三角测量法布设，在西部困难地区采用精密导线测量法。

目前我国正采用GPS控制测量逐步取代三角测量。

小区域控制测量一、实验目的通过本次实验，使学生在掌握水准仪、经纬仪的工作原理、操作方法，水准尺、钢尺、测钎、标杆等工具的使用，及掌握某地面点的高程、水平距离和角度的测量的基础上。

能较熟练地利用这些知识、工具进行某小区的测绘并能准确对测量后的数据处理、绘出小区平面图，掌握测绘的方法和步骤，为以后的工程测量工作打下良好的基础。

一、实验原理在测量工作中，为了限制误差的传播，满足测图或施工的需要，使分区的测图能拼接成整体，或使整体的工程能分区施工放样，这就必须遵循测量工作的原则，即：“从整体到局部”、“先控制后碎部”。

也就是说，在作局部测量或碎部测量之前，先要进行整体的控制测量。

控制测量指的是在整个测区范围内测定一些起控制作用的点的精确位置，以统一全测区的测量工作。

它分平面控制测量和高程控制测量两种：测定控制点平面位置X、Y的的工作，称为平面控制测量；测定控制点高程的工作，称为高程控制测量。

1、平面控制测量国家平面控制网的常规布设方法主要有三角网和导线网两钟。

按其精度分成一、二、三、四等。

其中一等网精度最高，逐级降低；而控制的密度，则是一等网最小，逐级增大。

如图，一等三角网一般称为一等三角锁，它在全国范围内，沿经纬线方向布设，是国家平面控制网的骨干。

它除作扩展低等平面控制网的基础之外，还为测量学科研究地球的形状和大小提供精确数据。

二等三角网布设于一等三角锁环内，是国家平面控制网的全面基础。

三、四等网是二等网的进一步加密，以满足测图和各项工程建设的需要。

在某些局部地区，如果采用三角测量有困难时，也可用同等级的导线测量代替。

其中一、二等导线测量，又称为精密导线测量。

城市平面控制网布设也分为二、三、四等三角网（亦即上述国家平面控制的二、三、四等）和一二级小三角网，或一、二、三级导线网，最后再布设直接为测绘大比例尺图所用的图根小三角和图根导线。

小区域平面控制网，可根据测区面积的大小分级建立测区首级控制和图根控制。

小区域控制测量
小区域控制测量分为两种方法：1.三、四等水准测量
2.三角高程测量
三、四等水准测量的作业方法
一、顺序：“后前前后”（黑黑红红）一般一对尺交替使用。

（红黑双面尺是有一对的，两把尺的红面底端刻划分别是4.687、4.787两种，黑面是一样的，都是0起步）
二、读数：黑面“三丝法”（上、下、中丝）读数，红面仅读中丝。

后视（黑面） 上丝读数 下丝读数 中丝读数
前视（黑面） 上丝读数 下丝读数 中丝读数
前视（红面） 中丝读数
后视（红面） 中丝读数
二、 Ⅲ、Ⅳ等水准测量的计算与记录格式
1.后视=100×｜上丝读数-下丝读数｜
2.前后视距差d1=后视距-前视距
d1要求：三等≤±3m , 四等≤±5m
3.视距差累计值∑d1-前站的视距差累计值∑d1-1+本站的前后视距差d1。

∑d1要求：三等≤±6m , 四等≤±10m
4.黑红面读数差=黑面中丝+K-红面中丝.(K=4.787mm或4.687mm）
要求：三等≤±2mm , 四等≤±3mm
5.黑面高差h黑=黑面后视中丝-黑面前视中丝
6.红面高差h红=红面后视中丝-红面前视中丝
7.黑红面高差之差=h黑-（h红+0.1mm）
要求：三等≤±3mm , 四等≤±5mm
(什么时候加0.1m,什么时候减0.1m ？ 用黑面高差跟红面高差相比较，如果红面大就减0.1m，如果红面小就加0.1m)
8.高差中数=[h黑+（h红+0.1m)]/2
9.水准路线总长L=∑后视距+∑前视距。

小区域控制测量控制测量概述1、测量的原则：测量工作必须遵循“从整体到局部，先控制后碎部”的原则。

这里的“整体”是指控制测量(control survey)，其含义为控制测量应按由高等级到低等级逐级加密进行，直至最低等级的图根控制测量(mapping control survey)，再在图根控制点上安置仪器进行碎部测量或测设工作。

2、控制测量：以较高的精度测定地面少数与整体有关点的相对位置。

（x、y、H），为地形测量和工程测量提供依据和精度的工作。

3、控制网：在测区内选定若干控制点而构成一定的几何图形。

4、控制测量包括平面控制测量和高程控制测量，称测定点位的(x,y)坐标为平面控制测量，测定点位的H坐标为高程控制测量。

5、国家控制网：在全国范围内建立的控制网。

它是全国各种比例尺测图的基本控制，也为研究地球的形状和大小，了解地壳水平形变和垂直形变的大小及趋势，为地震预测提供形变信息等服务。

国家控制网是用精密测量仪器和方法依照《国家三角测量和精密导线测量规范》、《全球定位系统(GPS)测量规范》、《国家一、二等水准测量规范》及《国家三、四等水准测量规范》按一、二、三、四等四个等级、由高级到低级逐级加密点位建立的。

6、平面控制测量（1）国家平面控制测量★我国的国家平面控制网(horizontal control network)是采用逐级控制、分级布设的原则，分一、二、三、四等方法建立起来的。

★经典方法主要由三角测量(triangulation)法、导线测量(traverse survey)法。

另外，还有卫星大地测量，如GPS卫星定位。

★一等三角锁(triangulation chain)沿经线和纬线布设成纵横交叉的三角锁系，锁长200～250公里，构成许多锁环。

构成国家平面控制网的骨干。

一等三角锁内由近于等边的三角形组成，边长为20～30公里。

★二等三角测量有两种布网形式，一种是由纵横交叉的两条二等基本锁将一等锁环划分成4个大致相等的部分，这4个空白部分用二等补充网填充，称纵横锁系布网方案；另一种是在一等锁环内布设全面二等三角网(triangulation network)，称全面布网方案。

环境与资源学院环境与资源学院第一节控制测量概述一、控制测量的意义作用：1 控制误差积累2 便于分块测量和事后的拼接目的：为地形图测绘和各种工程测量提供控制基础和起算基准实质：测定具有较高精度的平面坐标和高程的点位原则：从高级到低级，由整体到局部，逐级控制，逐级加密，满足国家和行业测量规范环境与资源学院地形测绘控制测量碎部测量平面控制测量高程控制测量测量工作步骤环境与资源学院相关名词小地区（小区域）：不必考虑地球曲率对水平角和水平距离影响的范围。

控制点：具有精确可靠平面坐标或高程的测量基准点。

控制网：由控制点分布和测量方法所决定组成的图形（或由控制点组成的几何图形）控制测量：对控制网进行布设、观测、计算，确定控制点位置的工作碎部测量：测定地物、地貌特征点位置的测量工作。

环境与资源学院二、控制测量概述（一）控制测量分类按内容分：平面控制测量：测定各平面控制点的坐标X 、Y 。

高程控制测量：测定各高程控制点的高程H 。

按精度分：一等、二等、三等、四等；一级、二级、三级 按方法分：天文测量、常规测量(三角测量、导线测量、水准测量)、卫星定位测量按区域分：国家控制测量、城市控制测量、小区域工程控制测量环境与资源学院（二）国家控制网平面控制测量：其布设形式有三角测量、精密导线测量、GPS网高程控制测量：水准测量和三角高程测量国家控制网的特点：高级点逐级控制低级点。

国家控制网：在全国范围内建立的控制网。

它是全国各种比例尺测图的基本控制，也是研究地球的形状和大小，了解地壳水平形变和垂直形变的大小及趋势，为地震预测提供形变信息等服务。

利用精密测量仪器和方法按照相关测量规范测得。

环境与资源学院（1）三角测量各三角形向某一个方向延伸推进而连成锁状，称三角锁三角形向各方向扩展而连成网状，称为三角网按精度不同全国性平面控制网分为一、二、三、四等。

观测所有三角形的内角，并至少测量其中一条边长，作为起算边。

这种三角形的顶点称为三角点，并进行这种控制测量称为三角测量。
