波导耦合器工作原理1.直接耦合：直接耦合是通过将两个波导的耦合区域放置在彼此附近，使光信号可以直接从一个波导传递到另一个波导。
直接耦合技术主要包括切割耦合和引导耦合两种方法。
-切割耦合：切割耦合是在输入波导和输出波导之间切割一个减小的波导宽度，以使光信号在耦合区域发生耦合。
这种方法可以有效地将光传递到输出波导，但是由于光源的相干长度有限，只有在特定的波长范围内才能实现高效的耦合。
-引导耦合：引导耦合是通过两个波导之间的引导结构实现光信号的耦合。
常用的引导耦合技术有光波导耦合和光束波导耦合。
在光波导耦合中，一种波导的前端会弯曲成一定角度，使光信号可以从该波导引导到另一个波导。
而光束波导耦合是通过采用透镜等光学元器件将光束从一个波导导到另一个波导。
2.间接耦合：间接耦合是通过介质材料实现光信号的耦合。
间接耦合技术包括折射耦合和布拉格耦合两种方法。
-折射耦合：折射耦合是利用两个波导之间的介质材料的折射率差实现光信号的耦合。
介质层的折射率差会导致光信号发生折射，并跨越两个波导之间的界面。
-布拉格耦合：布拉格耦合是通过布拉格光栅实现光信号的耦合。
布拉格光栅是一种周期性变化的光学结构，能够有效地选择性反射特定波长的光信号。
通过调整布拉格光栅的周期和干涉介质的折射率，可以实现对特定波长光信号的高效耦合。
总之，波导耦合器作为一种重要的光学器件，实现了光纤之间的光信号传输和分配。
它可以通过直接耦合和间接耦合等方法将光信号从输入波导传递到输出波导。
通过选择合适的耦合方式和优化波导结构，可以实现高效的光信号耦合和传输。
光耦合器的工作原理
光耦合器是一种能够将光信号进行耦合和分离的设备。
它主要由光波导结构和耦合区域组成。
在光耦合器中，输入光信号通过光波导引导到耦合区域。
耦合区域通常包含两个光波导，分别位于上下两个平行的平面上。
这两个光波导之间存在一定的距离，这样就形成了耦合空间。
当光信号传输到耦合区域时，它们会以某种方式进入耦合空间，并在其中发生耦合作用。
具体来说，光信号会以一定的模式和相位进入耦合空间，并与另一个光波导中的光信号发生相互作用。
在耦合空间中，由于光信号的干涉作用，会出现一定的模式变化。
这种模式变化最终导致了光信号的耦合效果。
如果两个光波导之间的距离合适，并且输入光信号的特征与耦合区域的设计匹配，那么光信号会以较高的效率从一个光波导耦合到另一个光波导中。
除了将光信号从一个光波导耦合到另一个光波导中，光耦合器还可以将光信号从一个波导输出或输入到其他器件中，如光纤或光探测器等。
这种情况下，耦合区域的设计和工作模式会有所不同，但基本的工作原理仍然是通过光信号的耦合作用实现。
总之，光耦合器通过光波导的引导和耦合区域的设计，实现了光信号的耦合和分离。
它在光通信和光器件应用中具有广泛的应用前景。
光耦合器的原理及应用光耦合器是一种能够将光信号从一个波导导向另一个波导的器件。
它是由两个相互靠近的光导层组成，中间被一个非光导层隔开。
光耦合器的原理基于光信号在两个光导层之间的耦合效应。
当光线通过一个光导层时，由于折射率不匹配，一部分光会耦合到另一个光导层中。
1.直接耦合：直接耦合是通过将两个光波导相互靠拢而实现的。
当两个光波导的间距逐渐减小时，光波导之间的耦合效应增强，光信号会从一个光波导传输到另一个光波导。
2.光子耦合：光子耦合是通过一个中间的非光导层实现的。
当光信号通过第一个光波导时，它会耦合到非光导层中，并通过非光导层传输到第二个光波导中。
光子耦合可以通过合理设计非光导层的折射率和厚度来控制。
3.表面插入耦合：表面插入耦合是通过在光波导表面引入一个插入层来实现的。
插入层是一种厚度较大的非光导层，光信号会在插入层和光波导之间反射和散射，从而实现光信号的耦合。
1.光通信：光耦合器可以用于光纤通信系统中，将光信号从一个光纤传输到另一个光纤，实现光信号的分配和复用。
2.光传感：光传感是一种利用光信号检测和测量环境中的物理量或化学量的技术。
光耦合器可以用于将传感器中的光信号从传感器波导耦合到光纤中进行传输，以实现远距离的测量和监测。
3.光路复用：光耦合器可以用于光路复用技术中，将多个光信号从不同的光波导复用到同一个光波导中，从而实现多路复用和集成。
4.光电子集成电路：光电子集成电路是一种将光学器件和电子器件集成在一起的技术。
光耦合器可以用于将光学器件和电子器件连接起来，实现光电子信号的转换和处理。
总结来说，光耦合器是一种非常重要的光学器件，它能够实现光信号的传输、耦合和分配，广泛应用于光通信、光传感、光路复用和光电子集成电路等领域。
随着光纤通信和光学器件技术的不断发展，光耦合器在各个领域中的应用也会越来越广泛。

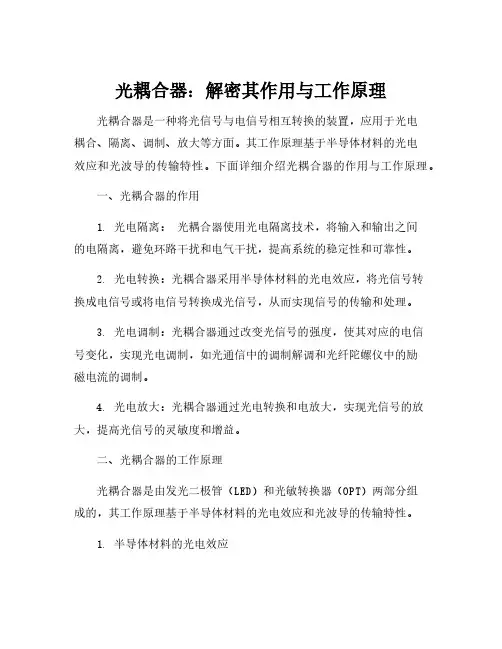

光耦合器：解密其作用与工作原理光耦合器是一种将光信号与电信号相互转换的装置，应用于光电耦合、隔离、调制、放大等方面。
其工作原理基于半导体材料的光电效应和光波导的传输特性。
下面详细介绍光耦合器的作用与工作原理。
一、光耦合器的作用1. 光电隔离：光耦合器使用光电隔离技术，将输入和输出之间的电隔离，避免环路干扰和电气干扰，提高系统的稳定性和可靠性。
2. 光电转换：光耦合器采用半导体材料的光电效应，将光信号转换成电信号或将电信号转换成光信号，从而实现信号的传输和处理。
3. 光电调制：光耦合器通过改变光信号的强度，使其对应的电信号变化，实现光电调制，如光通信中的调制解调和光纤陀螺仪中的励磁电流的调制。
4. 光电放大：光耦合器通过光电转换和电放大，实现光信号的放大，提高光信号的灵敏度和增益。
二、光耦合器的工作原理光耦合器是由发光二极管（LED）和光敏转换器（OPT）两部分组成的，其工作原理基于半导体材料的光电效应和光波导的传输特性。
1. 半导体材料的光电效应发光二极管(LED)和光敏转换器(OPT)都是由半导体材料制成的，当通过LED的正向电流时，半导体中能带发生变化，使空穴和电子在P 区和N区结合时释放出光子。
OPT的半导体材料具有光致电流效应，当光照射在其表面时，将会带动电子从内部转移到外部。
2. 光波导的传输特性光波通过光纤传输时，会被光耦合器接收并通过光波导进行传输，光波导是一种采用光纤附加介质，利用全反射原理将光信号沿着光管轴线进行传输的器件。
通过控制光波的传输速度、强度和频谱等特性，实现对光信号的调制、放大和传输。
3. 具体工作原理LED发出的光经过透镜进入光波导，再通过光波导到达OPT表面，当光照射射到OPT表面时，会带动电子从内部转移到外部，产生光致电流，最终输入电路会将光信号转化为电信号输出。
反之，当输入电路输送电流给OPT时，产生光致电流驱动光波的传输，最终输出光信号。
三、光耦合器的应用光耦合器被广泛应用在光电通信、工业自动化、医疗领域、传感器等领域，如光电隔离、光纤陀螺仪、光通信、光电数字显示、光电隧道效应传感、波形发生、隔离开关等。
光波导耦合器的器件结构和工作原理
一、引言
光波导耦合器是一种用于将光信号从一个波导传输到另一个波导的器件。
它在光通信、光传感等领域有着广泛的应用。
本文将介绍光波导耦合器的器件结构和工作原理。
二、器件结构
光波导耦合器通常由两个波导组成，分别为输入波导和输出波导。
输入波导和输出波导之间通过一个耦合区相连，其中耦合区是由两个平行且距离很近的波导组成，它们之间存在一定的交叉。
在这个耦合区中，输入波导和输出波导的电磁场会发生相互作用，从而使得部分能量从输入波导转移到输出波导。
这样就实现了将光信号从一个波导传输到另一个波导。
三、工作原理
当入射光进入输入端口时，它会被输送到输入端口下方的耦合区域。
在这里，入射的电场会与耦合区内部的模式相互作用。
由于存在一定
程度的交叠，在这个过程中，部分能量会被传递到输出端口下方的输
出端口中。
具体来说，当入射光进入耦合区时，它会被分成两个模式：一个是传
输模式，另一个是耦合模式。
传输模式将沿着输入波导传输，而耦合
模式将沿着耦合区域传输，并且一部分能量将被转移到输出波导中。
为了实现高效的耦合，需要使得两个波导之间的距离非常接近。
此外，还需要进行一定的优化设计，例如通过调整波导的形状和尺寸等来优
化光场分布。
四、总结
光波导耦合器是一种重要的光学器件，在光通信、光传感等领域有着
广泛的应用。
它通过在两个波导之间设置耦合区来实现将光信号从一
个波导传输到另一个波导。
在实际应用中，需要对器件进行优化设计
以获得更好的性能。
波导耦合器工作原理波导耦合器是一种常见的微波器件，它可以将微波信号从一个波导导入到另一个波导中。
在微波通信和雷达系统中，波导耦合器经常被用于实现功率分配、相位控制和波导之间的连接。
本文将详细介绍波导耦合器的工作原理和应用。
一、波导耦合器的工作原理波导耦合器由两个以上的波导组成，其中一个波导被称为主波导，其他波导被称为辅助波导。
在波导耦合器中，主波导和辅助波导之间的耦合通过共振腔实现。
共振腔是一个由两个波导之间的空间构成的空腔，其尺寸和形状会影响波导耦合器的工作频率和耦合效率。
波导耦合器的工作原理可以用简单的模型来解释。
首先，我们假设主波导中有一个电磁波，它在共振腔的边界上反射，并在辅助波导中产生一个电磁波。
这个电磁波将在辅助波导中传播，并在共振腔的边界上反射回来，最终返回主波导。
这个过程会重复多次，导致主波导和辅助波导之间的能量交换。
当主波导和辅助波导之间的距离和空腔的尺寸恰好满足共振条件时，波导耦合器的耦合效率最高。
二、波导耦合器的应用波导耦合器在微波通信和雷达系统中有广泛的应用。
它们经常被用于实现功率分配、相位控制和波导之间的连接。
以下是波导耦合器的几个常见应用。
1.功率分配波导耦合器可以将一个微波信号分配到多个波导中。
例如，在雷达系统中，波导耦合器可以将雷达信号分配到多个天线中，以实现多波束扫描和跟踪。
2.相位控制波导耦合器可以通过调整共振腔的尺寸和形状来控制相位。
例如，在相控阵雷达中，波导耦合器可以用于实现相位移控制，从而实现波束的形成和扫描。
3.波导连接波导耦合器可以将两个或多个波导连接起来。
在微波通信系统中，波导耦合器可以用于将微波信号从一个天线传输到另一个天线。
三、总结波导耦合器是一种重要的微波器件，它可以将微波信号从一个波导导入到另一个波导中。
波导耦合器的工作原理是通过共振腔实现主波导和辅助波导之间的耦合。
波导耦合器在微波通信和雷达系统中有广泛的应用，可以用于功率分配、相位控制和波导之间的连接。
光波导耦合器的研发与应用光波导耦合器是一种能够实现光信号与光波导之间相互转换的器件。
其能够传输高速的数据信号，且具有低损耗、小尺寸、高密度、强抗干扰等优点，因此广泛应用于光通讯、集成光电子、微结构光学、生物医学以及化学分析等领域。
本文将介绍光波导耦合器的原理、制备技术以及应用前景。
一、原理光波导耦合器的原理基于光的互易性质，即光的入射和出射方向可以互相转换。
当光线垂直入射到光波导表面时，由于介质的反射作用，发生反射，一部分能量被反射回去，另一部分被传输到光波导中。
而当光从光波导中出射时，同样会发生反射和折射效应。
因此，对于光的转换和耦合，需要一个特殊的器件来实现。
其工作原理如下：当光线从耦合器表面入射时，会与耦合器内的光波相互作用，从而在耦合器表面形成一定的光模型。
该光模型便可以被作为一种耦合的方式来传递光波，从而将光信号从一种介质向另一种介质中传递，并实现入射和出射方向的转换。
二、制备技术目前，光波导耦合器的制备技术主要有四种：胶杆法、透镜法、光栅法和衬底光波导法。
1.胶杆法该方法是将光纤插入到聚甲基丙烯酸甲酯（PMMA）或硅胶杆中，通过UV固化胶杆，然后沿着波导径向旋转离心机，使光纤紧贴于耦合器中心轴，使光能够被传递到光栅中，实现波导与光纤的耦合。
2. 透镜法该方法是利用透镜对光的聚焦和收敛作用，在光波导和光纤之间形成一个光聚集区域，通过透过光纤的光线将能量传输到光波导中，进而实现波导与光纤的耦合。
3. 光栅法该方法是利用光栅对光的衍射和反射作用，将光波从光纤中传输到波导中。
光栅的反射率和折射率取决于光波衍射角和光波入射角，因此可以通过改变光栅的衍射角度和入射角度来实现波导与光纤的耦合。
4. 衬底光波导法该方法是利用衬底的特性，在衬底上制造一个与波导相匹配的凹槽。
该凹槽光阴刻制造，具有与衬底准确的结构形式，进而可以通过衬底光波导和光纤之间的耦合来实现光波的传输和耦合。
三、应用前景光波导耦合器是现代光通信和微结构光学最重要的器件之一，广泛应用于光通信、集成光电子、微结构光学、生物医学以及化学分析等领域。
