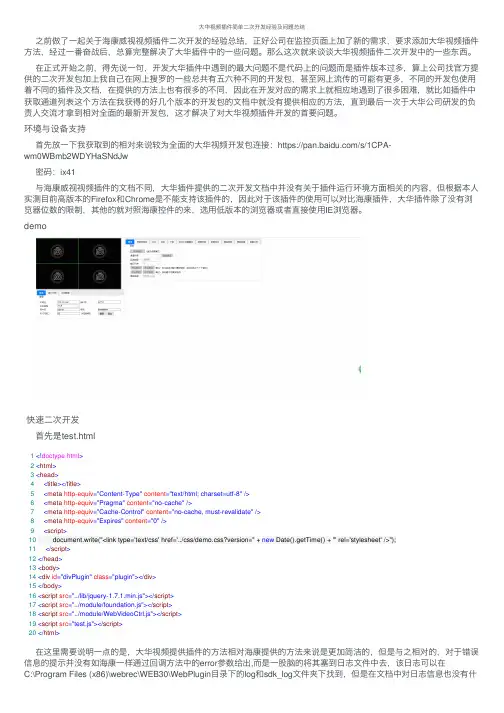

大华视频插件简单二次开发经验及问题总结

⼤华视频插件简单⼆次开发经验及问题总结之前做了⼀起关于海康威视视频插件⼆次开发的经验总结，正好公司在监控页⾯上加了新的需求，要求添加⼤华视频插件⽅法，经过⼀番奋战后，总算完整解决了⼤华插件中的⼀些问题。

那么这次就来谈谈⼤华视频插件⼆次开发中的⼀些东西。

在正式开始之前，得先说⼀句，开发⼤华插件中遇到的最⼤问题不是代码上的问题⽽是插件版本过多，算上公司找官⽅提供的⼆次开发包加上我⾃⼰在⽹上搜罗的⼀些总共有五六种不同的开发包，甚⾄⽹上流传的可能有更多，不同的开发包使⽤着不同的插件及⽂档，在提供的⽅法上也有很多的不同，因此在开发对应的需求上就相应地遇到了很多困难，就⽐如插件中获取通道列表这个⽅法在我获得的好⼏个版本的开发包的⽂档中就没有提供相应的⽅法，直到最后⼀次于⼤华公司研发的负责⼈交流才拿到相对全⾯的最新开发包，这才解决了对⼤华视频插件开发的⾸要问题。

环境与设备⽀持⾸先放⼀下我获取到的相对来说较为全⾯的⼤华视频开发包连接：https:///s/1CPA-wm0WBmb2WDYHaSNdJw密码：ix41与海康威视视频插件的⽂档不同，⼤华插件提供的⼆次开发⽂档中并没有关于插件运⾏环境⽅⾯相关的内容，但根据本⼈实测⽬前⾼版本的Firefox 和Chrome 是不能⽀持该插件的，因此对于该插件的使⽤可以对⽐海康插件，⼤华插件除了没有浏览器位数的限制，其他的就对照海康控件的来，选⽤低版本的浏览器或者直接使⽤IE 浏览器。

demo快速⼆次开发⾸先是test.html在这⾥需要说明⼀点的是，⼤华视频提供插件的⽅法相对海康提供的⽅法来说是更加简洁的，但是与之相对的，对于错误信息的提⽰并没有如海康⼀样通过回调⽅法中的error 参数给出,⽽是⼀股脑的将其塞到⽇志⽂件中去，该⽇志可以在C:\Program Files (x86)\webrec\WEB30\WebPlugin ⽬录下的log 和sdk_log ⽂件夹下找到，但是在⽂档中对⽇志信息也没有什 1 <!doctype html >2 <html >3 <head >4 <title ></title >5 <meta http-equiv ="Content-Type" content ="text/html; charset=utf-8" />6 <meta http-equiv ="Pragma" content ="no-cache" />7 <meta http-equiv ="Cache-Control" content ="no-cache, must-revalidate" />8 <meta http-equiv ="Expires" content ="0" />9 <script >10 document.write("<link type='text/css' href='../css/demo.css?version=" + new Date().getTime() + "' rel='stylesheet' />");11 </script >12 </head >13 <body >14 <div id ="divPlugin" class ="plugin"></div >15 </body >16 <script src ="../lib/jquery-1.7.1.min.js"></script >17 <script src ="../module/foundation.js"></script >18 <script src ="../module/WebVideoCtrl.js"></script >19 <script src ="test.js"></script >20 </html >么解释，对于不理解它的⽇志信息的⼈来说，处理报错可能是⼀种困难，需要咨询官⽅⼈⼠。

大华视频监控操说明书培训手册

某某大厦视频监控系统操作培训手册施工单位：某某公司日期：2019.03.21目录1.1 视频监控 (3)1.1.1 实时监控 (3)1.1.2 录像回放 (14)1.1.3 视频上墙 (20)1.1.4 语音对讲 (24)1.1.5 鱼球布控 (27)1.1.6 视频配置 (30)1.1.7 报警管理 (32)1.1.8 报警预案 (33)1.2 智能应用 (37)1.2.1 智能跟踪 (37)1.2.2 人脸识别 (38)1.2.3 人数统计 (38)1.2.4 主从跟踪 (39)1.2.5 行为分析 (40)1.3 地图应用 (41)某某大厦视频监控操说明书1.1视频监控1.1.1 实时监控用户开启实时监控的操作步骤如下：步骤1选择“业务导航> 视频监控> 实时监控”。

系统显示“实时监控”界面。

步骤2在界面右侧的设备列表中，选择通道并拖至视频窗口。

视频窗口中显示实时监控界面，如图1-1所示。

如果双击设备，则打开该设备的所有通道。

图1-1实时视频序号参数说明1 码流信息显示该通道的码流信息。

序号参数说明2 快捷操作快捷操作说明如下：●：开启或关闭音频。

●：开启或关闭语音对讲。

●：开启或关闭录像。

●：抓拍图片。

●：关闭该视频窗口。

3 视频窗口实时预览视频。

4 组织树查看视频设备及通道。

5 任务窗口选择轮巡任务，单击“开始”，即可执行轮巡任务。

如果需要暂停轮巡任务，则单击“停止”。

您也可以单击窗口下方的，将当前的窗口布局与打开的视频源保存为一个视频任务。

6 画面分割模式用于设置画面的分割模式。

您可以拖动进度条或者单击，选择画面1到36之间10种模式的分割。

7 实时上墙单击将当前视频画面在电视墙上显示。

右键单击预览窗口，可以配置当前视频画面，如图1-2所示。

图1-2右键菜单参数说明关闭视频关闭该视频窗口。

关闭全部视频关闭所有视频窗口。

视频分享将指定通道的视频分享给一个或者多个在线用户。

100万像素HDCVI系列摄像使用说明书V1.1.0-0910介绍

不准时，易造成图像灰色部分偏色。设的太小时，图像色彩不够鲜
艳。
锐化
用于调节图像边缘的锐利程度。值越大边缘越明显，反之相反。该
值设的较大时，图像容易产生噪声。
浙江大华技术股份有限公司
-8-
HDCVI 高清同轴摄像机使用说明书
技术参数
5 技术参数
规格
参数图像传感器信号系统有效像素最低照度电子快门视频标准
2.1 结构尺寸
DH‐HAC‐HDW2100S
设备结构
2 设备结构
DH‐HAC‐HFW2100B
DH‐HAC‐HFW2100D
浙江大华技术股份有限公司
-2-
HDCVI 高清同轴摄像机使用说明书
设备结构
当短路标清高清切换控制线时，实现由高清视频输出到标清视频输出的切换。反之，开路控制线切换回高清视频输出。
有毒有害物质或元素
镉（Cd）
○ ○ ○ ○ ○
六价铬（Cr VI）
○ ○ ○ ○ ○
多溴联（PBB）
○ ○ ○ ○ ○
多溴二苯醚（PBDE）
○ ○ ○ ○ ○
DH‐HAC‐HFW2100B
壁装
DH‐HAC‐HFW2100D
浙江大华技术股份有限公司
- 10 -
HDCVI 高清同轴摄像机使用说明书
附录、有毒有害物质或元素含量参照表
6 附录、有毒有害物质或元素含量参照表
部件名称
电路板组件结构材线材包装组件附件
铅（Pb）
○ ○ ○ ○ ○
汞（Hg）
○ ○ ○ ○ ○
HDCVI 高清同轴摄像机
使用说明书
V1.1.0
浙江大华技术股份有限公司

DH3.Z0880_大华车载监控平台_客户端操作手册_V1.1

4.3 报警管理 ..........................................................................................................................................- 36 4.4 回放 ..................................................................................................................................................- 37 -
符号约定
在本文中可能出现下列标志，它们所代表的含义如下：
符号
说明
表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。
表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
防静电电击防护激光辐射
5 扩展功能............................................................................................................................ - 43 -
浙江大华技术股份有限公司
ii
车载监控平台 DSS-M700 客户端
操作手册
V1.1.0 浙江大华技术股份有限公司
பைடு நூலகம்
车载监控平台 DSS-M700 客户端操作手册
前言
前言
概述
本文档详细描述了车载监控平台 DSS-M700 客户端的基本功能、扩展功能等内容。本文档提供管理员在车载监控平台 DSS-M700 客户端的业务配置方法。

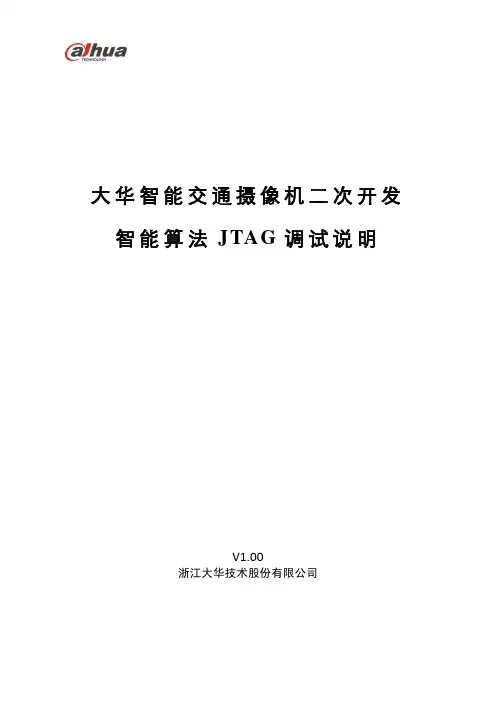

大华智能交通摄像机二次开发智能算法JTAG调试说明

注：仅当打包时DSP程序超出了DSP升级分区时，才需要在DSP的Makefile中strip下DSP 程序，否则Makefile可以去掉strip，这样使用JTAG调试DSP，可以不需要手动挂载和运行DSP，而直接用JTAG连接升级后的DSP程序即可。用户自行选择合适的方式。
(2) 挂载 DSP 运行：挂载设备后, 运行/home/loadk (3) 连接 JTAG，进入 CCS 调试模式.
8/9
注：若要显示YUV原图，需要将YUV转换成CCS支持的标准YUV格式才能正常显示。
9/9
在 DHSDK_algProcess 函数处设置断点。当程序停在断点后，点击菜单选项 ToolsImage Analyser，会出现设置图像属性的界面。这里以 2592*2048 大小的 YUV 图像为例，观察 Y 分量的设置如下：pFrame-yAddr 是 Y 地址。
然后，在 Image 栏目中，右键弹出选项中选择 Refresh, 当前 pFrame 包含的 YUV 图像图像的 Y 分量图就可以显示出来。如下：
3/9
1. 简介 1.1 引言 1.2 编写目的
本文档主要介绍如何使用 JTAG 仿真器调试大华智能交通摄像机二次开发算法。
1.3 范围
大华智能交通摄像机二次开发算法。
2. JTAG 使用说明 2.1 JTAG 配置文件
1、打开 CCS 软件，点击 FileNewTarget Configurations，弹出菜单，在 General Setup 栏目中的 Connection 下拉选择兼容的仿真器如图。 Board or Device 选择 TI814x。
6/9
2.4 JTAG 调试及挂载 DSP
1、挂载 DSP 运行： (1) 新建文件 k01(只需执行一遍)： cd /mnt/mtd mkdir rc.d cd rc.d touch k01 (2) 新建挂载 DSP 脚本： mount –t nfs 10.6.5.68:/home/dahua /home -o nolock,tcp cp /usr/bin/loadk /home/loadk 使用 vim 打开 loadk 脚本，将其中的/var/tmp/ipnc_rdk_fw_c6xdsp.xe674 修改成/home/ipnc_rdk_fw_c6xdsp.xe674 (3) 重启后挂载服务器目录如/home/dahua，然后运行该目录下的 loadk 脚本： /home/loadk 即可运行用户打包出来的 DSP 程序。 2、调试 DSP 程序： (1) 编译带调试信息的 DSP 程序：修改 Dsp\Makefile，去掉$(STRIP) $(EXE_NAME)一行运行 make pack(或 make dsp)后在 Dsp\dspbin 会生成带调试信息的 DSP 程序 ipnc_rdk_fw_c6xdsp.xe674

大华智能交通高清摄像机_使用说明书(DH-ITC202、213-GRB3A、GVRB3A)V1.4_120818

1.2 使用环境要求
a) 请避免将设备对准强光（如灯光照明、阳光等）聚焦，否则容易引起过亮或拉光现象（这并非设备故障），也将影响感光器件 CCD（或 CMOS）的寿命。
b) 请在允许的湿度和温度范围内运输、使用和存储设备。 c) 请用户使用时不要让水及任何液体流入设备，以免内部元件受损。 d) 为了避免热量积蓄，请不要阻挡设备附近的通风。 e) 运输、存储及安装过程中要防止重压、剧烈振动、浸泡等对产品造成的损坏。 f) 当运送摄像机时，需重新以出厂时的包装进行包装，或用同等品质的材质包装。
智能交通高清摄像机
使用说明书
智能交通高清摄像机
（DH-ITC202/213- GRB3A、 DH-ITC202/213- GVRB3A）
使用说明书
重要安全须知
浙江大华技术股份有限公司
V1.4
智能交通专用
i
智能交通高清摄像机
使用说明书
下面是关于产品的正确使用方法以及预防危险、防止财产受到损失等内容，使用时请务必遵守。
3 设备结构..................................................................................................................................... - 5 -
3.1 背面板........................................................................................................................................................ - 5 3.2 C、CS 型接口摄像机机身侧面板 ............................................................................................................ - 7 3.3 C、CS 型镜头 ............................................................................................................................................ - 7 3.4 报警设置.................................................................................................................................................... - 8 -

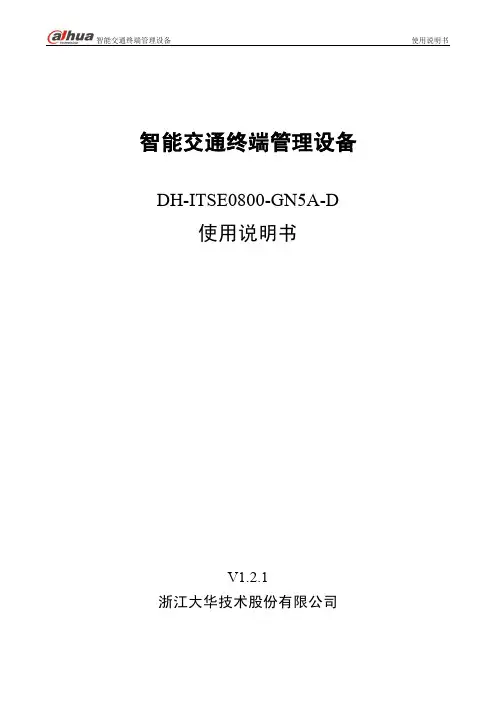

大华智能交通终端管理设备DH-ITSE0800-GN5A-D_使用说明书_V1.2.1_130731

5 快速配置工具........................................................................................................................... - 45 -
6 技术参数................................................................................................................................... - 48 -
智能交通终端管理设备使用说明书 Nhomakorabea智能交通终端管理设备
DH-ITSE0800-GN5A-D
使用说明书
V1.2.1 浙江大华技术股份有限公司
智能交通终端管理设备
重要安全须知
使用产品前，请认真阅读和遵守以下要求，避免您的产品和财产受到损失。
1.使用要求
1.1 请在允许的的温度和湿度下运输、使用、存储本产品。 1.2 请勿将产品放置在阳光直射的地方或发热设备附近。 1.3 请勿将产品放置在潮湿、有灰尘或煤烟的场所。 1.4 请将产品安装在通风良好的场所，保持堵塞设备的通风口通风。 1.5 请将产品安装在稳定的场所，防止本产品坠落。 1.6 请勿将液体滴到或溅到产品上，防止液体流入设备。 1.7 请勿将其他物品放置于产品上面。 1.8 请在额定输入输出范围内使用。 1.9 请勿随意拆卸本产品。
4.2.1 网络连接 ........................................................................................................................................... - 6 4.2.2 登录 WEB.......................................................................................................................................... - 6 4.2.3 监视通道 ........................................................................................................................................... - 8 4.2.4 系统菜单 ........................................................................................................................................... - 9 4.2.5 监视窗口切换.................................................................................................................................... - 9 4.2.6 预览窗口切换.................................................................................................................................... - 9 4.2.7 图像配置/其他配置......................................................................................................................... - 10 4.3 系统配置....................................................................................................................................................- 11 4.3.1 系统信息 ..........................................................................................................................................- 11 4.3.2 系统设置 ......................................................................................................................................... - 14 4.3.3 高级选项 ......................................................................................................................................... - 26 4.3.4 扩展配置 ......................................................................................................................................... - 35 4.4 数据查询................................................................................................................................................... - 41 4.5 报警设置................................................................................................................................................... - 43 -

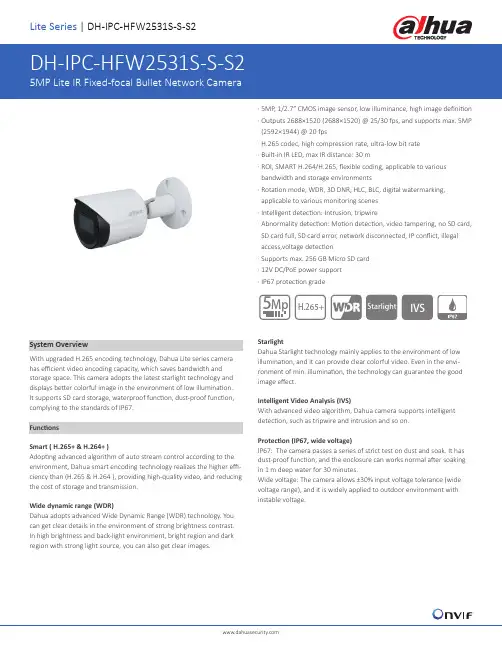

大华Lite系列摄像机说明书 - DH-IPC-HFW2531S-S-S2

Lite Series | DH-IPC-HFW2531S-S-S2System OverviewWith upgraded H.265 encoding technology, Dahua Lite series camera has efficient video encoding capacity, which saves bandwidth and storage space. This camera adopts the latest starlight technology and displays better colorful image in the environment of low illumination. It supports SD card storage, waterproof function, dust-proof function, complying to the standards of IP67.FunctionsSmart ( H.265+ & H.264+ )Adopting advanced algorithm of auto stream control according to the environment, Dahua smart encoding technology realizes the higher effi -ciency than (H.265 & H.264 ), providing high-quality video, and reducing the cost of storage and transmission.Wide dynamic range (WDR)Dahua adopts advanced Wide Dynamic Range (WDR) technology. You can get clear details in the environment of strong brightness contrast. In high brightness and back-light environment, bright region and dark region with strong light source, you can also get clear images.· 5MP , 1/2.7” CMOS image sensor, low illuminance, high image definition · Outputs 2688×1520 (2688×1520) @ 25/30 fps, and supports max. 5MP (2592×1944) @ 20 fps· H.265 codec, high compression rate, ultra-low bit rate · Built-in IR LED, max IR distance: 30 m· ROI, SMART H.264/H.265, flexible coding, applicable to various bandwidth and storage environments· Rotation mode, WDR, 3D DNR, HLC, BLC, digital watermarking, applicable to various monitoring scenes · Intelligent detection: Intrusion, tripwire· Abnormality detection: Motion detection, video tampering, no SD card, SD card full, SD card error, network disconnected, IP conflict, illegal access,voltage detection· Supports max. 256 GB Micro SD card· 12V DC/PoE power support · IP67 protection gradeStarlightDahua Starlight technology mainly applies to the environment of low illumination, and it can provide clear colorful video. Even in the envi -ronment of min. illumination, the technology can guarantee the good image effect.Intelligent Video Analysis (IVS)With advanced video algorithm, Dahua camera supports intelligent detection, such as tripwire and intrusion and so on.Protection (IP67, wide voltage)IP67: The camera passes a series of strict test on dust and soak. It has dust-proof function, and the enclosure can works normal after soaking in 1 m deep water for 30 minutes.Wide voltage: The camera allows ±30% input voltage tolerance (wide voltage range), and it is widely applied to outdoor environment with instable voltage.5MpH.265+StarlightIVSLite Series| DH-IPC-HFW2531S-S-S2Lite Series|DH-IPC-HFW2531S-S-S2Dimensions (mm[inch])Rev 001.001 © 2019 Dahua. All rights reserved. Design and specifications are subject to change without notice.Pictures in the document are for reference only, and the actual product shall prevail.PFM114TLC SD CardAccessoriesOptional:PFA134Junction BoxPFA152-EPole Mount PFM321DDC12V1APower AdapterPFM900-EIntegrated MountTesterLR1002-1ET/1ECSingle-port LongReach Ethernet overCoax Extender。

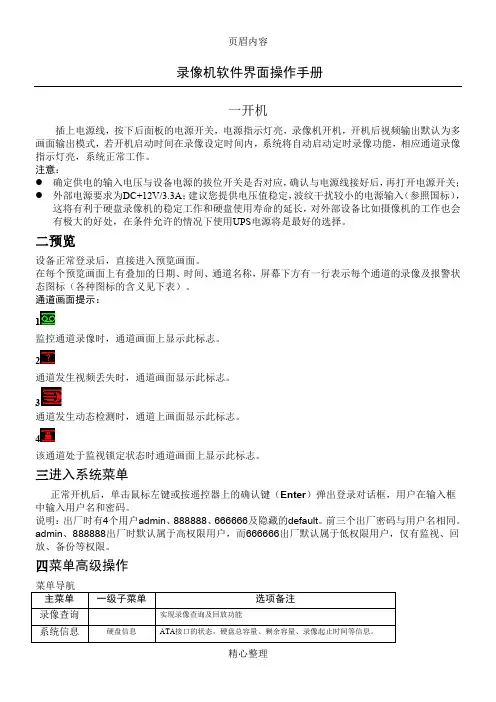

大华录像机软件界面操作手册

录像机软件界面操作手册一开机插上电源线，按下后面板的电源开关，电源指示灯亮，录像机开机，开机后视频输出默认为多画面输出模式，若开机启动时间在录像设定时间内，系统将自动启动定时录像功能，相应通道录像指示灯亮，系统正常工作。

注意：●确定供电的输入电压与设备电源的拔位开关是否对应，确认与电源线接好后，再打开电源开关；●，1234三说明：出厂时有4个用户admin、888888、666666及隐藏的default。

前三个出厂密码与用户名相同。

admin、888888出厂时默认属于高权限用户，而666666出厂默认属于低权限用户，仅有监视、回放、备份等权限。

四菜单高级操作（一）录像查询在两个通道同时选择需要备份的文件），再点击备份按钮点击日历图标会显示用户录像的记录一、硬盘信息●显示硬盘接口的状态，所有硬盘和每个硬盘总容量、剩余容量、录像起止时间、硬盘状态信息。

●提示：硬盘信息中○表示该硬盘正常，X表示故障、-表示没安装。

若用户需要更换坏盘，必须先关机再取出所有坏盘，并进行新硬盘安装。

●硬盘信息中序号后加“*”表示当前工作盘（如1*）。

状态信息栏，显示该硬盘是否有冲突。

如果对应的硬盘是坏盘，则信息里只会显示“？”字样。

●系统启动后，如有冲突，立即跳至硬盘信息页面，但不强制用户处理，硬盘冲突时用户可查看系统时间与硬盘时间是否重叠，如果是，则进入普通设置更改系统时间或者进入高级选项硬盘管理中格式化硬盘后重启硬盘录像机设备。

注：按Fn键或鼠标左键单击查看硬盘录像时间按钮进行切换查看硬盘类型与容量查看信息。

二、码流统计实时显示通道图像的码流（Kb/S千比特/秒）和所占硬盘空间（MB/H兆字节/小时），波形示意图更加直观的表现码流的变化。

三、日志信息●显示系统的日志，方便用户查看登录日志等。

●日志信息类型可分为系统操作、配置操作、数据管理、报警事件、录像操作、用户管理、日志清除等，设置要查询的日志时间段，直接按查询按钮，系统以列表形式将记录的日志显示出来（一页显示的列表数为10个），按向上翻页或向下翻页键做翻页查询操作。

大华二代dvr通用说明书

硬盘内置 1-4 个 IDE 接口，可挂接 1-8 个硬盘
硬盘
占用硬盘音频：PCM 28.8M 字节/小时空间视频：40～2000M 字节/小时
音频：PCM 28.8M 字节/小时视频：40～900M 字节/小时
硬盘管理硬盘工作管理采用非工作盘休眠处理，减少散热和功耗，延长硬盘寿命
手动录像、动态检测录像、定时录像、报警录像录像模式
切换方式可切换到当前播放通道同一时刻的其他任意通道的文件（如存在文件）；
支持文件的连续播放，一个文件放完后，继续播放同一个通道的下一个文件
多路回放支持 1 个 2 个或 2 个以上通道录像同时回放
画面缩放多路回放时的小画面/适应窗口/全屏
局部放大单画面全屏回放时可选择画面任一区域进行局部放大播放该区域的图像
速度
视画面分割
1 画面
1,4 画面
1,4,9 画面
1,4,9,16 画面
监视轮巡
-
支持
图像分辨实时监视 D1 704×576/704×480
频率
录像回放 CIF 352×288/ 352×240
PAL/NTSC
图像移动区域设置：每画面可设置 192(16×12)个检测区域；
ቤተ መጻሕፍቲ ባይዱ
侦测
检测灵敏度设置：区域可设置多级灵敏度
存
支持普通硬盘保存、冗余盘双备份
储
支持外接 USB 存储设备（如普通 U 盘、移动硬盘、USB 型刻录光驱、）
功备份方式支持内置型 IDE 刻录光驱
能
支持网络下载保存
远程访问前端通道监控画面
通过网络客户端软件或浏览器访问、设置系统参数
网络

大华智能交通高清摄像机_WEB使用说明书V1.6_130818

i
智能交通高清摄像机
插图目录
插图目录
图 1 WEB 视频监视界面 ................................................................................................................................ - 2 图 2 监视通道示意图...................................................................................................................................... - 3 图 3 显示实时抓拍图片示意图 ..................................................................................................................... - 4 图 4 视频监视窗口示意图 ............................................................................................................................. - 4 图 5 查找录像文件对话框示意图 .................................................................................................................. - 5 图 6 回放进度条示意图 .................................................................................................................................. - 5 图 7 系统菜单示意图...................................................................................................................................... - 6 图 8 监视窗口切换示意图 .............................................................................................................................. - 6 图 9 预览窗口示意图...................................................................................................................................... - 6 图 10 图像配置窗口示意图 ............................................................................................................................ - 6 图 11 其他配置窗口示意图 ............................................................................................................................ - 7 图 12 抓图命名配置窗口示意图 .................................................................................................................... - 7 图 13 版本信息示意图 ................................................................................................................................... - 8 图 14 硬盘信息显示示意图 ........................................................................................................................... - 9 图 15 日志信息示意图 ................................................................................................................................... - 9 图 16 系统设置-普通设置示意图................................................................................................................. - 10 图 17 夏令时-日期设置示意图.....................................................................................................................- 11 图 18 夏令时-星期设置示意图.....................................................................................................................- 11 图 19 系统设置-编码设置示意图................................................................................................................ - 12 图 20 水印设置示意图 ................................................................................................................................. - 12 图 21 区域画质设置示意图 .......................................................................................................................... - 13 图 22 系统设置-串口设置示意图................................................................................................................. - 14 图 23 系统设置-网络设置示意图................................................................................................................. - 15 图 24 系统设置-邮件设置示意图................................................................................................................. - 16 图 25 系统设置-多 DDNS 设置示意图........................................................................................................ - 17 图 26 系统设置-NAS 设置示意图................................................................................................................ - 18 -

大华硬盘录像机操作说明

大华硬盘录像机操作说明大华录像机简单操作说明鼠标操作*本文档以右手使用鼠标习惯为例：除前面板键操作菜单外，用户可用鼠标进行菜单功能操作。

将USB 接口鼠标插入机器面板的USB 接口即可。

如果用户还没有登录系统则先弹出密码输入框；实时画面监视时，单击鼠标左键进入主菜单对某功能菜单选项图标鼠标左键单击进入该菜单内容执行控件上指示的操作改变复选框或动态检测块的状态点击数字框或密码框时弹出数字面板，直接点击面板上的数字即可完成数字的输入。

X 表示清零，√表示确定输入的数值，并关闭面板单击鼠标左键点击组合框时弹出下拉列表执行控件的特殊操作，例如双击录像文件列表的某一项，回放该段录像双击鼠标左键多画面时对某通道画面双击鼠标左键使该画面全屏；再次双击该单画面恢复到以前的多画面状态实时画面监视时，弹出快捷菜单：多画面模式，多画面模式与机器路数有关，如4 路只显示单画面、四画面；及云台控制、图像颜色、录像查询、手动录像、主菜单等快捷方式。

其中云台控制和图像颜色是对光标所在的画面的通道进行设置，设置前如果是多画面模式，则会先自动切换到对应通道的单画面上单击鼠标右键对设置菜单内容不作保存并退出当前菜单数字框设置数值时转动鼠标滚轮增减数字框的数值切换组合框内的选项转动滚轮列表框上下翻页鼠标移动选中当前坐标下的控件或控件的某项进行移动框选动态检测的区域鼠标拖动框选区域设置区域覆盖开机与关机开机插上电源线，按下后面板的电源开关，电源指示灯亮，录像机开机，开机后视频输出默认为多画面输出模式，若开机启动时间在定时录像设定时间内，系统将自动启动定时录像功能，相应通道录像指示灯亮，系统正常工作。

进入系统菜单正常开机后，按Enter 确认键（或单击鼠标左键）弹出[登录对话框]，用户在输入框中输入用户名及相关密码。

用户组根据用户自定义增加或删除组：出厂设置包括USER\\ADMIN两级组，组中的用户享有与组同等权限。

出厂自带四个用户admin、888888、666666，其中前三个用户的用户名与密码相同。

大华安防 DHI-ITC352-RU2D-IRL8 3MP AI 执法摄像机说明书

·GS-CMOS image sensor·2048×1536@50fps·Video compression standards: H.265/H.264M/H.264H/H.264B/ MJPEG·Integrated design, IP67·Built in ANPR function, powered with deep learning algorithm ·ANPR coverage: 1 ~ 2 lanes·Capture Speed Range: up to 200Km/h·25m IR distance 850nm wavelengthSystem OverviewWith industry-specific GS-CMOS image sensor, high-performance CPU processor, and deep learning algorithm, this 3MP AI enforcement camera enjoys ultra high definition, applicable for traffic violation snapshots in E-police and ANPR modes, records of passing vehicles, collection of traffic information, event detection, etc.FunctionsHigh-quality imageIndustry-specific GS-CMOS image sensor with high sensitivity, high SNR, and excellent WDR provides lifelike images in all weathers. Complete intelligenceHigh-performance CPU processor helps extract and analyze information of motor and non-motor vehicles in real-time, providing vehicle feature details for business decision-making.Various application scenariosApplicable to most road scenarios. Supports traffic violation detection in ANPR and E-Police modes, collection of traffic flow information, and event detection.Complete sensingSupports Beidou/GPS positioning and timing, gyroscope attitude detection, and multi-dimensional target sensing.High-level protectionIntegrated design, built-in lightning protection module, andIP67 protection grade, suitable for various harsh environments. Vehicle detectionSupports vehicle plate, color, size and type recognition and information like speed and violations such as calling while driving.Rev 001.001© 2019 Dahua . All rights reserved. Design and specifications are subject to change without notice.Pictures in the document are for reference only, and the actual product shall prevail. AccessoriesOptional:PFA1623-dimensional universalmounting bracket。

大华DVR系统配置控件二次开发的简单说明

一：方法配置信息在进行交换时，以配置类型作为识别：以下lConfigType各类型含义如下：lConfigType = 1; //设备时间设置lConfigType = 2; //字符信息lConfigType = 3; //通道信息lConfigType = 4; //获得云台协议列表lConfigType = 5; //串口协议列表lConfigType = 20; //普通设置参数信息lConfigType = 21 //串口配置lConfigType = 22; //网络信息lConfigType = 23; //录像信息lConfigType = 24; //视频信息lConfigType = 25; //云台信息lConfigType = 26; //动态检测信息lConfigType = 27; //报警信息lConfigType = 31; //获得mail信息lConfigType = 33; //获得PPPOE信息lConfigType = 34; // DDNS信息lConfigType = 50; // log信息1：创建窗口显示这一步为显示创建配置窗口的必备步骤HRESULT _stdcall CreateDeviceFram(long unLagType);//语言版本0：英语；1：中文。

2：创建类型选择显示根据显示的设备类型进行显示不同的配置界面，lpDeviceInfo 是个结构体，HRESULT _stdcall SetDeviceShowType(long* lpDeviceInfo );结构体如下：typedef struct _In_DeviceInfo{long lDeviceID; //设备IDchar cDeviceName[32]; //设备名称unsigned long unTypeIndex; //设备类型unsigned long unNetType; //网络模式,0带包头模式、1非带包头模式unsigned long unV ideoCodeType; //视频编码格式:8为MPEG4,9为H264unsigned long unChannelNum; //当前设备通道数unsigned long unAlarmInNum; //当前设备报警输入通道数unsigned long unAlarmOutNum; //当前设备报警输出通道数}In_DeviceInfo;设备类型目前支持enum DeviceType{LB、HB、GB=1,VENUS=2};如果有所不同，可以添加，设备类型由于目前我们的DVR无法从某个字段中获取到，只能先要求传入且类型要求正确，否则读到数据结构可能错误。

大华Android手机监控设置说明gDMSS Plus

取消收藏： 1、点击“编辑”按钮，点击已收藏的通道，出现“确定要取消收藏该通道”弹出框，点击“确定”取消收藏该通道。
2、在收藏夹列表选择整组或某个通道，点击按钮，在提示页面中选择确定即取消收藏。
本地文件功能: 在主界面点击“本地文件”栏进入本地文件管理界面。管理本地相关文件。点击“返回”，返回到主界面。
点击
按钮，可与当前选中窗口的对应设备进行语音对讲。长按
按钮，
弹出设备列表，选择需要进行语音对讲的设备。
横屏时，左侧菜单栏与竖屏时底部菜单栏功能大致相同。其中“关闭全部”
按
钮更改为“设备列表”
按钮。
“设备列表”
按钮功能：与单击视频窗口功能相同，弹出设备列表，供用户选
择。录像回放功能:
在主界面点击“录像回放”栏，进入录像回放界面。
设置云台步长：默认云台步长值为“5”，步长越长，云台操作对应的反应越大，反之反应越小，步长范围为 1-8。
设置密码保护：打开密码保护，可设置密码或者修改密码，在登陆时需要输入正确
的密码；关闭密码保护，则在登陆时无需输入密码。
点击按钮弹出云台控制功能组件可对有云台控制的监控窗口进行上下左右放大缩小设置焦距大小设置镜头大小等云台操作点击向右箭头或滑动云台控制组件进入预置点设置界面可对云台进行预置点设置点击转至将转到所设定的预置点
gDMSS Plus 版本： 2.70.0 主要功能：
登陆检测设备管理实时监控录像回放报警推送通道收藏本地文件本地配置
添加：从设备列表中选择需要添加报警推送功能的设备栏，连接成功后进入报警配置界面。点击相应报警类型栏，选择需要添加该类型报警的通道栏，出现图标，
点击“确定”按钮，设备连接成功后完成添加。

Dalsa-Ginie相机二次开发步骤

Dalsa-Genie相机二次开发步骤Genie相机为Coreco公司的产品，因此采集使用CamExpert，开发使用SaperaLT。

用户安装完SaperaLT后可查看安装路径下的帮助文件与例程进行开发（建议使用6.2或以上版本的SaperaLT，其提供更全面的例程）。

函数帮助文档：\DALSA\Sapera\Help - Sapera++Prog例程：\DALSA\Sapera\Demos\Classes\VC –GigeCameraDemo：基本单帧采集功能，可更改buffer大小、进行显示设置GigESeqGrabDemo：连续采集与保存功能GigEFlatFieldDemo：平场校正等附加功能一．Sapera++介绍Sapera++是Sapera LT为用户提供的API. Sapera++ 包含两大类：基础应用类（Basic Classes）和GUI类（GUI Classes）。

以下为Sapera应用结构图：1.基础应用类：提供了用户进行图像开发的基本函数，命名方式为Sap＋类功能名，其结构如下图所示：常用类：SapAcqDevice：读写、控制相机SapBuffer：操作bufferSapBufferWith Trash：实时处理时建立trash buffer用于存放转换数据（常用于处理速度跟不上数据采集速度时）SapTransfer：管理一般的传递过程SapView：显示buffer中存储的内容至屏幕2.GUI类：提供了许多常用设置对话框，用户可根据自己的需要选用；其结构如下图所示。

常用对话框：CAbortDlg：等待对话框CAcqConfigDlg：相机配置文件导入对话框CAcqDlg：动态修改相机设置CBufDlg：Buffer设置对话框CLoadSaveDlg：导入与保存对话框二．Genie相机开发步骤：与基于Dalsa采集卡开发的CameraLink相机相比，Gig-E相机只在初始化和导入相机配置文件时有不同。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

大华智能交通摄像机二次开发图像调试参数说明
V1.00
浙江大华技术股份有限公司
·
目录
1.简介 (4)
1.1引言 (4)
1.2编写目的 (4)
1.3范围 (4)
2.摄像头高级配置各参数说明 (4)
3.图像调试参数推荐如下（仅限第二基线） (6)
3.1VideoInPreviewOptions"接口中不变参数 (6)
3.2白天模式下的参数推荐如下 (7)
3.3夜晚模式下视频的参数推荐如下 (7)
3.4其他时间段视频的参数推荐 (8)
1. 简介
1.1引言
相机在不同场景下都要达到比较好的效果，由于对摄像头基础配置面的一些参数来调试还是不够的。

鉴于该问题，目前开发摄像头高级配置参数说明文档
1.2编写目的
本文档主要针对大华智能交通摄像机二次开发相机的摄像头高级配置参数说明。

1.3范围
大华智能交通摄像机二次开发。

2.摄像头高级配置各参数说明
1.refrenceLeve
参考电平：是图像自动曝光调整时的期望亮度值。

值越大图像越亮，否则相反。

取值范围为0~100。

2.blackLevelMode
黑电平模式：主要分为自动检测和手动设置两种模式。

0为自动检测模式，1为手动设置模式。

3.blackLevel
黑电平参数值：在黑电平为手动设置模式下，可以自定义的黑电平值。

取值
-1024~1023
4.shutterStepLevel
快门步进：曝光时间的调节步长。

值越大，曝光时间调节越快，否则越慢。

取值范围0~10
5.apertureStepLevel
光圈步进：智能交通像机目前不使用自动光圈镜头，目前此功能无效为预留。

6.gainStepLevel
增益步进：增益的调节步长。

值越大，增益调节越快，否则越慢。

取值范围0~10
7.aeSensitivity
AE灵敏度：当前场景中亮度发生变化后，自动调节的灵敏度。

值越小，AE灵敏度越高，否则越低。

取值范围0~10
8.NFMode，NFModePic
降噪模式：对图像2D降噪的强弱等级。

值越大，降噪越强，但是会影响图像整体清晰度。

其中NFMode是配置视频帧降噪模式，NFModePic是配置图片帧降噪模式。

取值范围0~5
9.GammaMode，GammaModePic
Gamma模式:将图像的亮度及颜色显示校正成与显示器在同一个数量级上，更加适合人眼的视觉感知。

其中GammaMode是配置视频帧gamma模式，GammaModePic 是配置图片帧gamma模式。

取值范围0~9
10.EEMode，EEModePic
锐度模式：对图像锐化处理的强弱等级。

值越大，锐化越强，清晰度高但是会引入噪声。

其中EEMode 是配置视频帧锐度模式，EEModePic是配置图片帧锐度模式。

取值范围0~5
11.CFAMode，CFAModePic
插值模式：图像在RAW域转换到RGB域的插值模式。

值越大，插值越强。

其中CFAMode是配置视频帧插值模式，CFAModePic是配置图片帧插值模式。

取值范围0~4
MMode，CCMMode Pic
颜色转换矩阵：主要是调整图像的颜色。

其中CCMMode 是配置视频帧颜色转换矩阵模式，CCMMode Pic是配置图片帧颜色转换矩阵模式。

取值范围0~4
13.CGSMode，CGSMode Pic
色度抑制：抑制图像中颜色噪声和伪色。

取值越大，抑制越强。

其中CGSMode 是配置视频帧色度抑制模式，CGSMode Pic是配置图片帧色度抑制模式。

取值范围0~2
14.OptionsIndex
预处理参数对应的选项模式0:白天，1:傍晚，2:晚上，3:清晨。

可以根据时间或者当前图像亮度来判断后进行配置。

取值范围0~3
15.brightnessCompensation
未开放
16.brightnessCompensation1
17.brightnessCompensation2
使用推荐值即可，不用调整。

18.badPixelCorrection
坏点校正等级：这里的配置主要是动态修正sensor出来的坏像素点。

取值范围0~4。

值越大越强，坏点越少，但影响整体清晰度。

19.tridimDenoise
3D降噪使能：3D降噪使能的选择，主要分为关闭，图片使能，视频使能，图片视频都使能。

20.gammaAuto[2]
未开放
21.blBrightnessCompensation
逆光补偿使能：用来控制强逆场景下，是否根据车牌亮度调节曝光的使能开关。

0-不开启，1-开启
22.olBrightnessCompensation
顺光补偿使能：用来控制强顺场景下，是否根据车牌亮度调节曝光的使能开关。

0-不开启，1-开启
23.expBlThreshold1
24.expBlThreshold2
25.expOlThreshold1
26.expOlThreshold2
使用推荐值即可，不用调整。

27.tridimDenoiseMode
3D降噪模式：图像三维降噪强弱等级。

值越大，降噪越强，但运动物体会产生拖影。

取值范围0~2。

3.图像调试参数推荐如下（仅限第二基线）
3.1VideoInPreviewOptions"接口中不变参数
TridimDenoise = 0
ReferenceLevel = 87
BlackLevelMode = 0
BlackLevel = -32
ShutterStepLevel = 5
ApertureStepLevel = 5
GainStepLevel = 5
AESensitivity = 4
BrightnessCompensation = false
BLBrightnessCompensation = true
OLBrightnessCompensation = true
ExpBLThreshold1 = 75
ExpBLThreshold2 = 80
ExpOLThreshold1 = 125
ExpOLThreshold2 = 130
BrightnessCompensation1 = 50
BrightnessCompensation2 = 63
3.2白天模式下的参数推荐如下
白天模式视频的参数推荐如下
NFMode=0
CFAMode = 3
CCMMode = 1
GammaMode= 1
EEMode= 3
CGSMode = 0
BlackLevelMode = 1
BlackLevel = 100
白天模式下抓拍图片的参数推荐如下
NFMode = 0
3DNFMode = 0
GammaMode = 1
EEMode = 3
3.3夜晚模式下视频的参数推荐如下
夜晚模式视频的参数推荐如下
NFMode=0
CFAMode = 3
CCMMode = 2
GammaMode=6
EEMode=1
CGSMode = 0
BlackLevelMode = 1
BlackLevel = 100
夜晚模式下抓拍图片的参数推荐如下
NFMode = 0
3DNFMode = 0
GammaMode = 6
EEMode = 1
3.4其他时间段视频的参数推荐
其他时间段视频的参数推荐如下
NFMode=0
CFAMode = 3
CCMMode = 2
GammaMode= 2
EEMode=2
CGSMode = 0
BlackLevelMode = 1
BlackLevel = 100
其他时间段抓拍图片的参数推荐如下
NFMode=0
3DNFMode= 0
GammaMode = 2
EEMode = 2。
