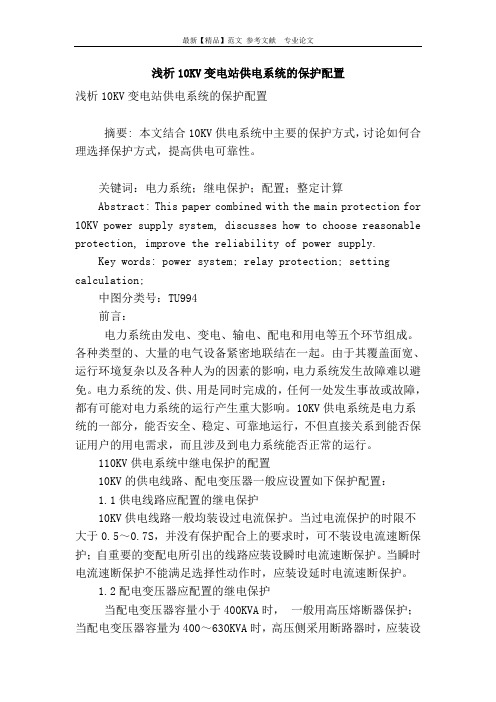

浅析10KV变电站供电系统的保护配置浅析10KV变电站供电系统的保护配置摘要: 本文结合10KV供电系统中主要的保护方式，讨论如何合理选择保护方式，提高供电可靠性。
关键词：电力系统；继电保护；配置；整定计算Abstract: This paper combined with the main protection for 10KV power supply system, discusses how to choose reasonable protection, improve the reliability of power supply.Key words: power system; relay protection; setting calculation;中图分类号：TU994前言：电力系统由发电、变电、输电、配电和用电等五个环节组成。
各种类型的、大量的电气设备紧密地联结在一起。
由于其覆盖面宽、运行环境复杂以及各种人为的因素的影响，电力系统发生故障难以避免。
电力系统的发、供、用是同时完成的，任何一处发生事故或故障，都有可能对电力系统的运行产生重大影响。
10KV供电系统是电力系统的一部分，能否安全、稳定、可靠地运行，不但直接关系到能否保证用户的用电需求，而且涉及到电力系统能否正常的运行。
110KV供电系统中继电保护的配置10KV的供电线路、配电变压器一般应设置如下保护配置：1.1供电线路应配置的继电保护10KV供电线路一般均装设过电流保护。
当过电流保护的时限不大于0.5～0.7S，并没有保护配合上的要求时，可不装设电流速断保护；自重要的变配电所引出的线路应装设瞬时电流速断保护。
当瞬时电流速断保护不能满足选择性动作时，应装设延时电流速断保护。
1.2配电变压器应配置的继电保护当配电变压器容量小于400KVA时，一般用高压熔断器保护；当配电变压器容量为400～630KVA时，高压侧采用断路器时，应装设过电流保护；当过电流保护时限大于0.5S时，应加装电流速断保护；当配电变压器容量为800KVA及以上时，应装设过电流保护；当过流保护时限大于0.5S时，应加装电流速断保护；对于油浸式配电变压器应装设瓦斯保护；另外还应装设温度保护。

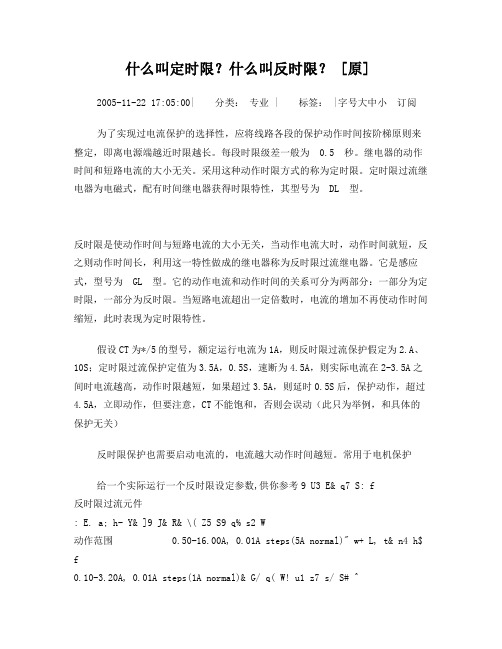

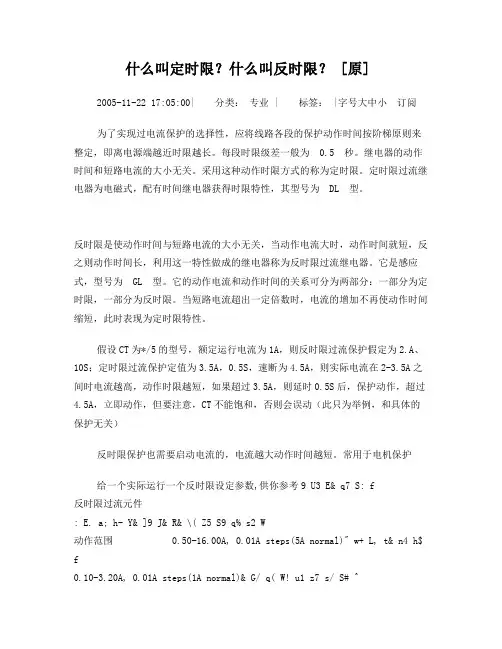

什么叫定时限？什么叫反时限？ [原]2005-11-22 17:05:00| 分类：专业 | 标签： |字号大中小订阅为了实现过电流保护的选择性，应将线路各段的保护动作时间按阶梯原则来整定，即离电源端越近时限越长。
每段时限级差一般为0.5 秒。
继电器的动作时间和短路电流的大小无关。
采用这种动作时限方式的称为定时限。
定时限过流继电器为电磁式，配有时间继电器获得时限特性，其型号为DL 型。
反时限是使动作时间与短路电流的大小无关，当动作电流大时，动作时间就短，反之则动作时间长，利用这一特性做成的继电器称为反时限过流继电器。
它是感应式，型号为GL 型。
它的动作电流和动作时间的关系可分为两部分：一部分为定时限，一部分为反时限。
当短路电流超出一定倍数时，电流的增加不再使动作时间缩短，此时表现为定时限特性。
假设CT为*/5的型号，额定运行电流为1A，则反时限过流保护假定为2.A、10S；定时限过流保护定值为3.5A，0.5S，速断为4.5A，则实际电流在2-3.5A之间时电流越高，动作时限越短，如果超过3.5A，则延时0.5S后，保护动作，超过4.5A，立即动作，但要注意，CT不能饱和，否则会误动（此只为举例，和具体的保护无关）反时限保护也需要启动电流的，电流越大动作时间越短。
常用于电机保护给一个实际运行一个反时限设定参数,供你参考9 U3 E& q7 S: f反时限过流元件: E. a; h- Y& ]9 J& R& \( Z5 S9 q% s2 W动作范围 0.50-16.00A, 0.01A steps(5A normal)" w+ L, t& n4 h$ f0.10-3.20A, 0.01A steps(1A normal)& G/ q( W! u1 z7 s/ S# ^0.005-0.160A, 0.001A steps(0.05A nomal channel IN current input): _1 E! Z* e. [/ q7 E, z8 s4 x* e L4 n# {, ~( T6 ?' n0 F! ?稳态动作精度： ( f* \" u6 ]8 ~% Q. H±0.05A and ±3% of setting(5A)+ L* Z/ q1 k# [+ }* q: M7 D±0.01A and ±3% of sett ing(1A): j% C4 H/ T8 R, _' d±1mA and 5% of setting(0.05A nomal channel IN current input)% w# G; X) G/ ?, A# I6 s% R7 e4 m3 k8 o0 z: E时标范围 # c1 u( G' i) O" `# Z. {0.50-15.00, 0.01 steps(US)1 Q/ [ m9 d2 x( r5 }% F+ ?0.05-1.00, 0.01 steps(IEC)2 i [) x* a+ k, @/ z. p6 ]9 n, o. D% O) w曲线计时精度：+ F9 W$ p3 w% F5 W±1.50 cycles and ±4% of curve time for current between 2 and 30 multiples of' D* }+ J5 I, C$ E6 @# spickup什么叫定时限过电流保护?什么叫反时限过电流保护? 反时限优缺点？2008年03月09日星期日 18:11为了实现过电流保护的动作选择性，各保护的动作时间一般按阶梯原则进行整定。

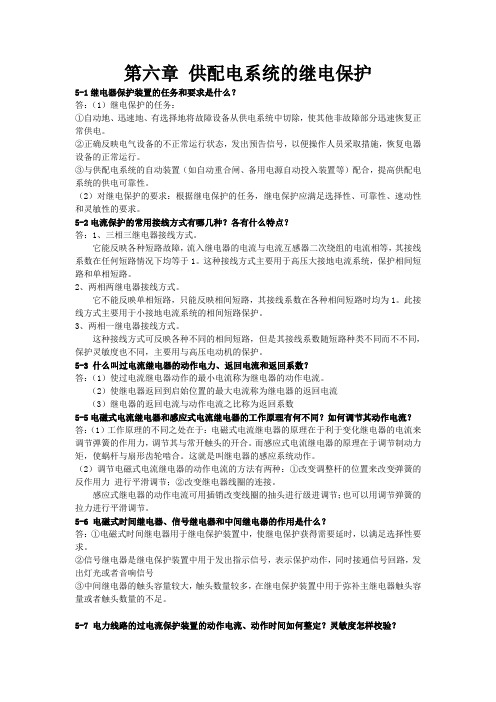

第六章供配电系统的继电保护5-1继电器保护装置的任务和要求是什么？答：（1）继电保护的任务：①自动地、迅速地、有选择地将故障设备从供电系统中切除，使其他非故障部分迅速恢复正常供电。
②正确反映电气设备的不正常运行状态，发出预告信号，以便操作人员采取措施，恢复电器设备的正常运行。
③与供配电系统的自动装置（如自动重合闸、备用电源自动投入装置等）配合，提高供配电系统的供电可靠性。
（2）对继电保护的要求：根据继电保护的任务，继电保护应满足选择性、可靠性、速动性和灵敏性的要求。
5-2电流保护的常用接线方式有哪几种？各有什么特点？答：1、三相三继电器接线方式。
它能反映各种短路故障，流入继电器的电流与电流互感器二次绕组的电流相等，其接线系数在任何短路情况下均等于1。
这种接线方式主要用于高压大接地电流系统，保护相间短路和单相短路。
2、两相两继电器接线方式。
它不能反映单相短路，只能反映相间短路，其接线系数在各种相间短路时均为1。
此接线方式主要用于小接地电流系统的相间短路保护。
3、两相一继电器接线方式。
这种接线方式可反映各种不同的相间短路，但是其接线系数随短路种类不同而不不同，保护灵敏度也不同，主要用与高压电动机的保护。
5-3 什么叫过电流继电器的动作电力、返回电流和返回系数？答：（1）使过电流继电器动作的最小电流称为继电器的动作电流。
（2）使继电器返回到启始位置的最大电流称为继电器的返回电流（3）继电器的返回电流与动作电流之比称为返回系数5-5电磁式电流继电器和感应式电流继电器的工作原理有何不同？如何调节其动作电流？答：（1）工作原理的不同之处在于：电磁式电流继电器的原理在于利于变化继电器的电流来调节弹簧的作用力，调节其与常开触头的开合。
而感应式电流继电器的原理在于调节制动力矩，使蜗杆与扇形齿轮啮合。
这就是叫继电器的感应系统动作。
（2）调节电磁式电流继电器的动作电流的方法有两种：①改变调整杆的位置来改变弹簧的反作用力进行平滑调节；②改变继电器线圈的连接。
大电流接地系统，电力变压器中性点接地方式有几种?答:变压器中性点接地的方式有以下三种: (1)中性点直接接地。
(2)经消弧线圈接地。
(3)中性点不接地。
试述电力生产的几个主要环节。
答:发电厂、变电所、输电线。
二次回路的电路图按任务不同可分为几种?答:按任务不同可分为三种，即原理图、展开图和安装接线图发供电系统由哪些主要设备组成?答:发供电系统主要设备包括输煤系统、锅炉、汽轮机、发电机、变压器、输电线路和送配电设备系统等。
差动放大电路为什么能够减小零点漂移?答:因为差动放大电路双端输出时，由于电路对称，故而有效地抑制了零点漂移;单端输出时，由于Re的负反馈抑制了零点漂移，所以，差动放大电路能够减少零点漂移。
什么是“不对应”原理?答:所谓不对应原理是，控制开关的位置与断路器的位置不对应。
低频减载的作用是什么?答:低频减载的作用是，当电力系统有功不足时，低频减载装置自动按频减载，切除次要负荷，以保证系统稳定运行。
继电器的一般检查内容是什么，答:继电器一般检查内容有:(1)外部检查。
(2)内部及机械部分的检查。
(3)绝缘检查。
(4)电压线圈过流电阻的测定。
移相电容器过流保护起什么作用?答:移相电容器过流保护的作用是:(1)发生相间短路时，保护电容器组。
(2)作为电容器内部故障的后备保护。
变压器油在多油断路器，少油断路器中各起什么作用?答:变压器油在多油断路器中起绝缘和灭弧作用，在少油断路器中仅起灭弧作用。
电压互感器有几种接线方式?答:有三种分别为:Y, y, d接线，Y, y接线，V, v接线。
发电机手动同期并列应具备哪些条件?答:发电机并列条件:待并发电机的电压、频率、相位与运行系统的电压、频率、相位之差小干规定值。
为什么万用表的电压灵敏度越高(内阻大)，测量电压的误差就越小?答:万用表电压灵敏度的意义是指每测量1V电压对应的仪表内阻，如MF-18型万用表为20000Ω/V。
用万用表电压档测量电压时，是与被测对象并联连接，电压灵敏度高，就是该表测量电压时内阻大，分流作用小，对测量的影响就小，测量结果就准确，反之测量误差就大。
定时限和反时限过流保护流过保护装置的短路电流与动作时间之间的关系曲线称为保护装置的延时特性。
延时特性又分为定时限延时特性和反时限延时特性。
1、定时限延时动作时间是固定的，与短路电流的大小无关。
2、反时限延时动作时间与短路电流的大小有关，短路电流大，动作时间短，短路电流小，动作时间长。
短路电流与动作时限成一定曲线关系。
过电流保护一般是按避开最大负荷电流这一原则整定的。
为了使上、下级的过电流保护具有选择性，在时限上也应应有一个级差。
这就使靠近电源端的保护动作时限将很长，这在许多情况下是不允许的。
为克服这一缺点，通常采用提高整定值以限制动作范围的办法，不加时限，可以瞬时动作，这种保护叫做电流速断保护。
无时限电流速断不能保护线路全长，它只能保护线路的一部分。
所以，为了保证动作的选择性，其起动电流必须按最大运行方式来整定（即通过本线路的电流为最大电流），这就存在着保护的死区。
为了弥补瞬时速断保护不能保护线路全长的缺点，常采用略带时限的速断保护，即延时速断保护。
这种保护一般与瞬时速断保护配合使用，其特点与定时限过电流保护装置基本相同，所不同的是其动作时间比定时限过电流保护的整定时间短。
为了使保护具有一定的选择性，其动作时间应比下一级线路的瞬时速断大一时限级差一般取0.5秒。
定时限过流保护电流和时间是定值。
反时限过流保护是以I2t等于一个常数来整定的，即电流越大，时间越短，其实I2t是发热量。
如发电机负序保护一般5％发信；9％启动反时限，I2t=8或10；80％时启动定时限，0.5秒跳发变组。
三段的区别主要在于启动电流的选择原则不同。
其中速断和限时速断保护是按照躲开某一点的最大短路电流来整定的，而过电流保护是按照躲开最大负荷电流来整定的。
电流速断不能保护线路全长，限时电流速断不能作为相邻元件的后备，过电流保护的动作时限较长。
浅析10KV供电系统的继电保护曹伟摘要：目前，不同的是电网系统及电网输出系统的组合与配置的不同，输送电力的大小也不同，随着电网规模的发展，为了确保10KV供电系统的正常运行，必须正确地设置继电保护装置并准确整定各项相关定值，确保我国的电网有序合理的进行。
关键词：电力系统：发电变电：输电配电一、概述1、10KV供电系统在电力系统中的重要位置电力系统是由发电、变电、输电、配电和用电等五个环节组成的。
包含发电机、变压器、输配电线路、母线、电动机等电力元件，在电力系统中，各种类型的、大量的电气设备通过电气线路紧密地联结在一起。
由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响，如：风、雨、雷、电、鸟兽危害、设备绝缘老化、设计安装错误、检修质量不高、运行操作不当等，电气故障的发生是不可避免的。
由于电力系统的特殊性，上述五个环节应是环环相扣、时时平衡、缺一不可，又几乎是在同一时间内完成的。
在电力系统中的任何一处发生事故，都有可能对电力系统的运行产生重大影响。
电力系统最常见而且最危险的故障是短路，包括相与相之间或相与地之间的短接。
由于10KV系统中包含着一次系统和二次系统。
又由于一次系统比较简单、更为直观，在考虑和设置上较为容易：而二次系统相对较为复杂，包括了大量的继电保护装置、自动装置和二次回路。
所谓继电保护装置就是在供电系统中用来对一次系统进行监视、测量、控制和保护，由继电器来组成的一套专门的自动装置。
为了确保10KV供电系统的正常运行，必须正确的设置继电保护装置2、10KV系统中应配置的继电保护按照工厂企业10KV供电系统的设计规范要求，一般应设置以下保护装置：瞬时过电流保护，带时限的电流速断保护，定时限电流速断保护，三段式过电流保护，零序电流保护。
对于油浸式配电变压器还应装设气体保护和温度保护。
二、对继电保护装置的基本要求对继电保护装置的基本要求有四点：即选择性、灵敏性、速动性和可靠性对于上述四个性能，继电保护装置必须同时具备，缺一不可。
《继电保护原理》复习资料（课后习题选）第一章概述1-1什么是故障、异常运行方式和事故？电力系统运行中，电气元件发生短路、短线是的状态均视为故障状态；电气元件超出正常允许工作范围，但没有发生故障运行，属于异常运行方式，即不正常工作状态；当电力系统发上故障和不正常运行方式时，若不及时处理或处理不当，则将引发系统事故，事故是指系统整体或部分的工作遭到破坏，并造成对用户少供电或电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。
故障和异常运行方式不可以避免，而事故则可以避免发生。
1-2常见故障有哪些类型？故障后果表现在哪些方面？常见鼓掌是各种类型短路，包括相间短路和接地短路。
此外，还有输电线路断线，旋转电机、变压器同一相绕组匝间短路等，以及由以上几种故障组合成复杂的故障。
故障后果会是故障设备损坏或烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或算短使用寿命；造成系统中部分地区电压值大幅度下降，破坏电能用户正常工作，影响产品质量，破坏电力系统中各发电厂之间并联运行稳定性，使系统发生震荡，从而使事故扩大，甚至是整个电力系统瓦解。
1-3什么是住保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？一般把反应被保护元件严重故障、快速动作于跳闸的保护装置称谓主保护。
在主保护系统失效时起备用作用的保护装置成为后备保护。
当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，称为近后备保护。
远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用。
辅助保护是为了补充主保护和后备保护的不足而增设的简单保护。
1-4继电保护装置的人物及其基本要求是什么？继电保护装置的任务：（1）自动、迅速、有选择性地将故障元件从电力系统中切除；（2）反应电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号。
（3）继电保护装置还可以和电力系统中的其他自动化装置配合。
81、什么叫定时限过电流保护?什么叫反时限过电流保护?答：为了实现过电流保护的动作选择性，各保护的动作时间一般按阶梯原则进行整定。
即相邻保护的动作时间，自负荷向电源方向逐级增大，且每套保护的动作时间是恒定不变的，与短路电流的大小无关。
具有这种动作时限特性的过电流保护称为定时限过电流保护。
反时限过电流保护是指动作时间随短路电流的增大而自动减小的保护。
使用在输电线路上的反时限过电流保护，能更快的切除被保护线路首端的故障。
82、何谓系统的最大、最小运行方式?答：在继电保护的整定计算中，一般都要考虑电力系统的最大与最小运行方式。
最大运行方式是指在被保护对象末端短路时，系统的等值阻抗最小，通过保护装置的短路电流为最大的运行方式。
最小的运行方式是指在上述同样的短路情况下，系统等值阻抗最大，通过保护装置的短路电流为最小的运行方式。
83、何谓近后备保护?近后备保护的优点是什么?答：近后备保护就是在同一电气元件上装设A、B两套保护，当保护A拒绝动作时，由保护B动作于跳闸。
当断路器拒绝动作时，保护动作后带一定时限作用于该母线上所连接的各路电源的断路器跳闸。
近后备保护的优点是能可靠地起到后备作用，动作迅速，在结构复杂的电网中能够实现选择性的后备作用。
84、什么叫电流速断保护?它有什么特点?答：按躲过被保护元件外部短路时流过本保护的最大短路电流进行整定，以保证它有选择性地动作的无时限电流保护，称为电流速断保护。
它的特点是：接线简单，动作可靠，切除故障快，但不能保护线路全长。
保护X围受系统运行方式变化的影响较大。
85、新安装或二次回路经变动后的变压器差动保护须做哪些工作后方可正式投运?答：新安装或二次回路经变动后的差动保护，应在变压器充电时将差动保护投入运行；带负荷前将差动保护停用；带负荷后测量负荷电流相量和继电器的差电压，正确无误后，方准将差动保护正式投入运行。
86、变压器励磁涌流具有哪些特点?答：(1)包含有很大成分的非周期分量，往往使涌流偏于时间轴的一侧。
发电机负序过电流保护动作原因及处理⽅案发电机负序过电流保护的原理 根据电⼒系统在正常运⾏时负序电流分量很⼩（接近于零），⽽在系统出现不shu对称故障时，就会产⽣很⼤的负序分量电流，从⽽通过测量负序电流的⼤⼩可以判别是否发⽣故障。
发电机定⼦负序电流保护，即发电机转⼦表层负序过负荷保护，分为定时限保护和反时限保护。
1、定时限保护：动作电流按发电机在长期允许的负序电流运⾏下能可靠返回的条件整定。
2、反时限保护：按电机制造⼚家提供的转⼦表层允许的反时限过负荷能⼒整定。
反时限保护动作特性的上限电流按主变压器⾼压侧⼆相短路的条件计算；反时限保护动作特性的下限电流，通常由保护所能提供的最⼤延时决定。
发电机负序过电流保护的作⽤1 . 防⽌发电机的定⼦线圈损坏2 . 防⽌发电机的转⼦损坏3 . 防⽌发电机的励磁系统损坏发电机负序过电流保护动作原因分析1、发电机正常运⾏时当电⼒系统发⽣三相不对称短路或负荷三相不对称时;2、发电机与系统并列时，发⽣⾮全相合闸，存在单相或两相运⾏情况;3、发电机与系统解列时，发⽣⾮全相合闸，存在单相或两相运⾏情况;防⽌发电机负序过电流保护动作的措施:1、若在并机时发⽣⾮全相开关本体⾮全相未跳闸应停⽌加负荷，应⽴即通过硬⼿操或DCS上“故障分闸”按钮将故障开关分闸⼀次，维持励磁系统运⾏及汽轮机转速3000r/min若远⽅分闸不成功，⽴即就地打掉该开关。
2、若在停机时发⽣⾮全相开关本体⾮全相未跳闸，⽴即通过硬⼿操或DCS上“故障分闸”按钮打掉未跳问开关;若不成功，则通过停⽤母线的⽅法将发电机解列。
3、若在运⾏中发⽣⾮全相，应迅速降有功⽆功⾄最低，使定⼦电流不超01e维持机组同步转速励磁，重新并列，⽤上⼀级开关将发电机与系统解列。
继电保护相关简答题1:继电保护快速切除故障对电力系统有哪些好处答：（1）提高电力系统的稳定性；（2）电压恢复快，电动机容易自并迅速恢复正常，从而减少对用户的影响；（3）减轻电气设备的损坏程度，防止故障进一步扩大；（4）断路点易于去游离，提高重合闸的成功率。
21：对继电保护的基本要求，并简要说明各要求的含义。
答：（1）可靠性：不误动，不拒动。
（2）选择性：保护装置动作时，在可能最小的区间内将故障从电力系统中断开，最大限度地保证系统中无故障部分仍能继续安全运行。
（3）速动性：尽可能快地切除故障，以减少设备及用户在大短路电流、低电压下运行的实践，降低设备的损坏程度，提高电力系统并列运行的稳定性。
（4）灵敏性：在规定的保护范围内部故障时，在系统任意的运行条件下，无论短路点的位置、短路的类型如何，以及短路点是否有过度电阻，当发生短路时都能敏锐感觉、正确反应。
96: 继电保护的作用（基本任务）：（1）自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行；（2）反应电力设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸，此时一般不要求迅速动作，而是根据对电力系统及其元件的危害程度规定一定的延时，以免短暂的运行波动造成不必要的动作和干扰引起的误动。
67:继电保护的用途有哪些答：（1）当电力系统中发生足以损坏设备或危及电网安全运行的故障时，继电保护使故障设备迅速脱离电网，以恢复电力系统的正常运行；（2）当电力系统出现异常状态时，继电保护能及时发出报警信号，以便运行人员迅速处理，使之恢复正常。
68:什么是继电保护装置答：指反应电力系统中各电气设备发生的故障或不正常工作状态，并用于断路器跳闸或发出报警信号的自动装置。
70:什么叫继电保护装置的灵敏度答：保护装置的灵敏度，指在其保护范围内发生故障和不正常工作状态时，保护装置的反应能力。
2、远后备保护和近后备保护答：远后被保护：下级电力元件的后备保护安装在上级元件的断路器处，它的保护范围覆盖所有下级电力元件的主保护范围，它能解决远后备保护范围内所有故障元件任何原因造成的不能切除问题。
三、过电流保护一、预备知识㈠ 当电器设备和电力系统发生短路故障时，其特点是电流增大，电压降低，电流与电压的相位角发生变化。
在继电保护中，利用电流变化（DL ）便构成了电流速断，定时限过流保护；反映电压变化（GL ），有低电压保护，反映电流与电压的相位角变化，构成方向性过流保护等。
㈡ 继电器的保护都由三个基本部分组成，即测量部分、逻辑部分、执行部分，如下框图：1．测量部分的作用是测量反映被保护设备工作状态（正常、异常、故障）的一个或几个有关的电气量，并与给定的整定值进行比较，决定保护装置是否动作。
2．逻辑部分的作用是根据测量部分输出量的大小、性质、组合方式或出现的顺序来判断被保护设备的工作状态，以决定保护装置是否动作。
其常用的逻辑回路有“或”、“与”、“否”三种，有时还包括延时、记忆等回路。
3．执行部分的作用是根据逻辑部分作出的决定，执行保护装置的最终任务，即给出信号或跳闸或不动作。
㈢ GL 感应型电流继电器常用的有GL —10和GL —20两种系列，结构如图，是由反时限特性的感应元件和瞬时动作的电磁元件两部分组成。
1．感应元件由带短路环2的电磁铁1及 铝制转动圆盘3组成，其重要特点就是利 用短路环造成磁分路，使一个电流量在磁 路上获得两个在空间位置上不重合，在时 间上不同相位的磁通。
根据电磁感应原理， 在空间位置不重合，在时间上有一相位差 的两个磁通作用在同一导体时将产生一个 始终由超前磁通向落后磁通方向移动的电 磁转矩。
在这个电磁转矩的作用下，使铝 盘3转动，且始终由磁极末套有短路环部 分向套有短路环部分旋转，其转矩正比于 流过线圈电流的平方，即M dc ∝ I j 2。
从 继电器的结构上可以看到，铝制圆盘3的 转轴装在可转动的方形框架4上，而方框 借弹簧5的拉力保持在初始位置，此时蜗 杆7不与扇形齿轮8接触。
当继电器线圈流过20%~40%的起动电流时，产生的转矩足以克服轴承的摩擦转矩，圆盘开始转动。
如何区分定时限过电流保护与反时限过电流保护
定时限与反时限过电流保护的区别如下：
1.继电保护的动作时限与故障电流数值的关系
定时限过电流保护的动作时限与系统短路电流的数值大小无关，只要系统故障电流转换成保护中的电流，达到或超过保护的整定电流值，继电保护就以固有的整定时限动作，使断路器跳闸，切除故障。
反时限过电流保护的动作时限不是固定的，而是依系统短路电流数值的大小而沿曲线作相反的变化，故障电流越大动作时限越短。
2.保护装置的组成及操作电源
定时限过电流保护装置要由几种继电器组成，一般采用电磁式DL型电流继电器、电磁式DS型时间继电器和电磁式DX型信号继电器等。
这些继电器往往要求用直流操作电源。
反时限过电流保护装置只用感应式GL系列电流继电器就够了，它具有相当于电流继电器、时间继电器、信号继电器等多种，功能的组合继电器，因此反时限过电流保护装置的组成简单、价格低。
反时限过电流保护装置一般采用交流操作电源，比取用直流电源更方便和经济。
应该指出，GL型电流继电器还有电磁式瞬动部分，可作为速断保护用，所以用一只GL型电流继电器不但可作为反时限过电流保护装置，还兼作电流速断保护装置，其经济性很突出，因而得到广泛采用。
3.上、下级时限级差的配合
定时限过电流保护采用的DL型电流继电器定值准确、动作可靠，因而上、下级时限级差采用0.5S就可以实现保护动作的选择性。
反时限过电流保护采用GL型电流继电器，它的定值及动作的准确性比DL型电流继电器差。
因此，为了保证上、下级保护动作的选择性，要将时限级差定得大一些，一般取0.7s。
