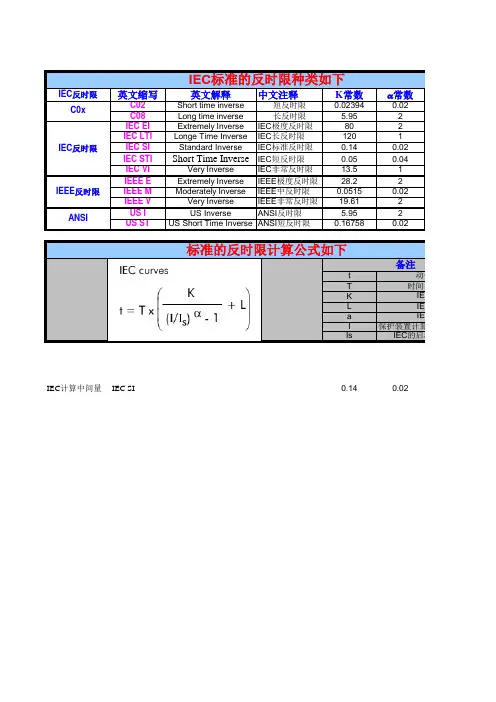

IEC反时限过流保护计算程序

高压柜继电保护仪,整定实操,过流速断,定时限,反时限
高压柜继电保护仪，整定实操，过流速断，定时限，反时限

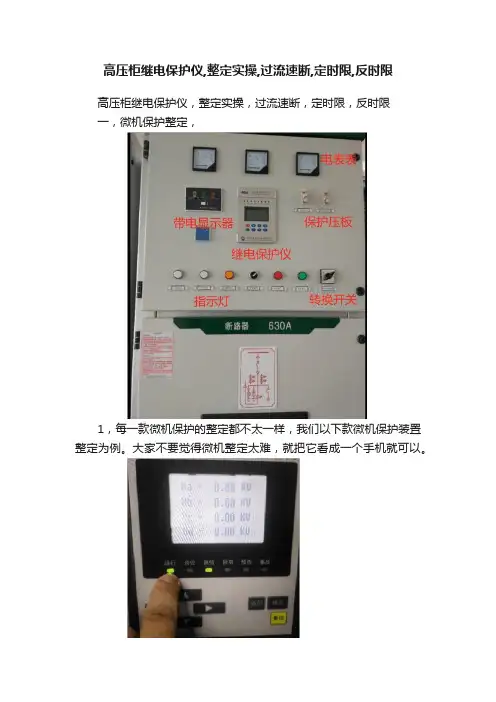

一，微机保护整定，
1，每一款微机保护的整定都不太一样，我们以下款微机保护装置整定为例。

大家不要觉得微机整定太难，就把它看成一个手机就可以。

上图，运行灯，代表微机是在运行状态，合位代表当前断路器的状态，因为断路器现在是个分闸状态，没有合闸。

跳位，代表断路器在跳闸状态。

异常，代表微机出现了故障异常状态
预告，代表的是预告信号，比如轻瓦斯报警信号，高温报警信号事故，事故信号，代表重瓦斯跳闸，速断保护，过流保护，
2，我的点下确定键
我们确定键后，按下返回键，显示A相电流la，B相电流lb，C 相电流lc，零序电流lo，。

发电厂继电保护中IEC反时限特性级差配合的整定计算方法颜全椿;杨宏宇;李辰龙【摘要】在发电厂继电保护中反时限继电器可根据故障电流的大小自动选择延时动作时间,从而起到阶段过流保护作用,节省保护配置成本.本文针对发电厂中厂用电系统的不同反时限继电器配置不统一,从而对整定计算造成配合困难的不足,提出适用于不同IEC反时限特性的整定方法.首先,比较不同IEC反时限特性的性能;然后,考虑发电厂上下级之间级差配合要求,提出定时限与反时限保护的配合曲线;最后,某百万机组厂用电继电保护中反时限配合PSO优化整定案例表明,本文所提方法能够满足级差配合要求.【期刊名称】《电气技术》【年(卷),期】2017(000)005【总页数】5页(P63-67)【关键词】发电厂;继电保护;反时限特性;整定计算;级差配合【作者】颜全椿;杨宏宇;李辰龙【作者单位】江苏方天电力技术有限公司,南京 211102;江苏方天电力技术有限公司,南京 211102;江苏方天电力技术有限公司,南京 211102【正文语种】中文厂用电系统供电可靠性直接关系电厂的稳定可靠运行，继电保护装置作为电气设备故障的快速保护，其能否正确动作对厂用电系统运行可靠性有很大影响[1]。

近年来，厂用电系统继电保护误动作导致厂用辅机跳机进而影响机组全停的事故时有发生。

厂用电系统中主要包括电动机、低厂变及厂用馈线，配置的保护主要有纵联差动保护、三段式过流保护、零序过流保护，其中，反时限过流保护作为电气故障的后备保护，在实际应用中存在上下级差不配合的问题，从而导致事故扩大，影响机组运行[2-3]。

反时限过流保护在原理上与很多负载的故障特性相似，随短路电流的增大而减小动作时间，且反时限过流保护组成简单，价格低。

目前，反时限模型有IEC、IEEE/ANSI等几个标准，以国际电工委员会标准IEC 255-3最为常见。

在保护定值整定计算中，需对起动电流、时间常数两个因数进行计算[4-5]。

各种反时限保护计算公式反时限保护是一种在电力系统中应用的保护措施，用于检测和保护系统中的元件（如变压器、线路等）免受电流过载和故障造成的危害。

下面是一些常见的反时限保护计算公式。

1.高压线路的问题：电流保护是一种用于检测电流过载和短路故障的保护装置。

以下是一些常用的电流保护计算公式：-保护延时时间（TD）=故障电流（IF）/最大电流（IMAX）- 保护动作时间（TTA） = Tmax * (IF / IMAX)其中，Tmax是一个常数，一般为0.14-0.2秒。

2.高压变压器的问题：变压器保护是一种用于保护变压器免受电流过载和短路故障的保护措施。

以下是一些常用的变压器保护计算公式：- 保护延时时间（TTD） = K * Tmax * (IF / IMAX)其中，K是根据保护等级和实际应用确定的系数。

3.低压线路的问题：低压线路保护是一种用于保护低压线路免受电流过载和短路故障的措施。

以下是一些常用的低压线路保护计算公式：- 保护延时时间（TTD） = Tmax * (IF / IMAX)其中，Tmax是一个常数，一般为0.14-0.2秒。

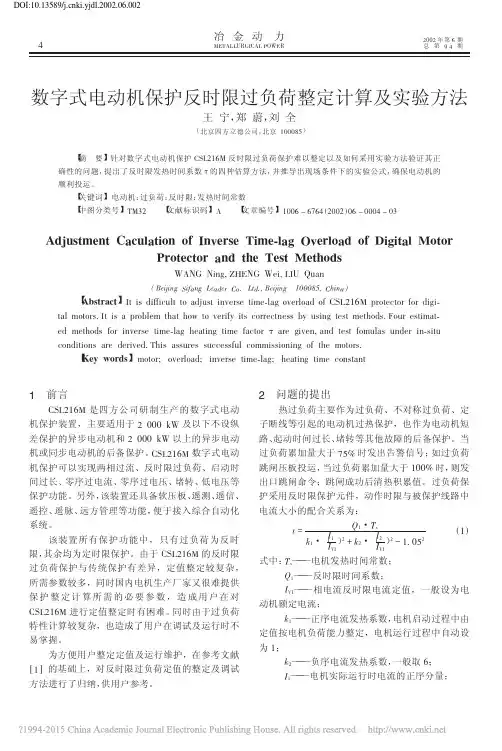

4.电动机的问题：电动机保护是一种用于保护电动机免受电流过载、过热和短路故障的保护措施。

以下是一些常用的电动机保护计算公式：- 保护延时时间（TTD）= K * Tmax * (IF / IMAX)其中，K是根据保护等级和实际应用确定的系数。

5.变频器的问题：变频器保护是一种用于保护变频器免受电流过载和短路故障的措施。

以下是一些常用的变频器保护计算公式：- 保护延时时间（TTD）= K * Tmax * (IF / IMAX)其中，K是根据保护等级和实际应用确定的系数。

需要注意的是，以上公式只是一些常见的反时限保护计算公式，实际应用中可能还需要结合具体的电力系统参数和保护设备的特性来进行计算。

此外，保护装置的选择和设置也应考虑保护级别、可靠性要求和经济因素等因素。

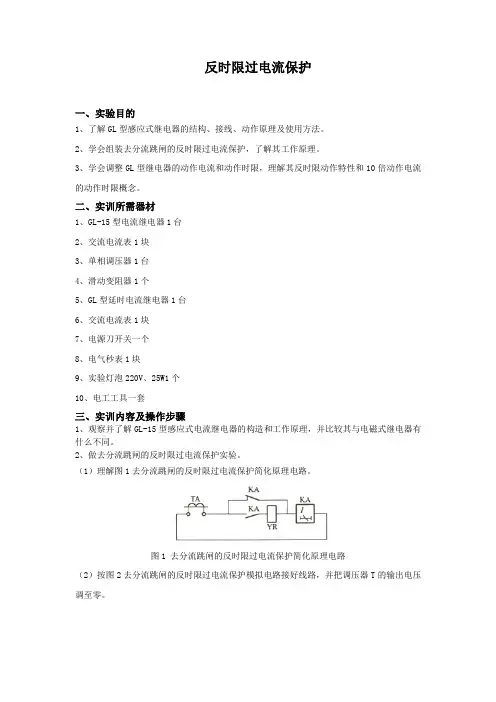

反时限过电流保护一、实验目的1、了解GL型感应式继电器的结构、接线、动作原理及使用方法。

2、学会组装去分流跳闸的反时限过电流保护，了解其工作原理。

3、学会调整GL型继电器的动作电流和动作时限，理解其反时限动作特性和10倍动作电流的动作时限概念。

二、实训所需器材1、GL-15型电流继电器1台2、交流电流表1块3、单相调压器1台4、滑动变阻器1个5、GL型延时电流继电器1台6、交流电流表1块7、电源刀开关一个8、电气秒表1块9、实验灯泡220V、25W1个10、电工工具一套三、实训内容及操作步骤1、观察并了解GL-15型感应式电流继电器的构造和工作原理，并比较其与电磁式继电器有什么不同。

2、做去分流跳闸的反时限过电流保护实验。

（1）理解图1去分流跳闸的反时限过电流保护简化原理电路。

图1 去分流跳闸的反时限过电流保护简化原理电路（2）按图2去分流跳闸的反时限过电流保护模拟电路接好线路，并把调压器T的输出电压调至零。

图2 去分流跳闸的反时限过电流保护模拟实验电路（3）整定继电器的动作电流和动作时间。

（4）调节可变电阻器RP，假定一次电路发生短路故障，合Q，再调节调压器T的输出电压，使继电器动作，观察交流操作去分流跳闸的情况，模拟跳闸线圈YR的灯泡会闪光。

3、做GL型电流继电器反时限动作特性曲线测绘实验。

将继电器的动断触点用绝缘纸隔开，只保留其动合触点。

（1) 按图3接好线路，并把调压器T的输出电压调至零。

图3 测绘GL型电流继电器动作特性曲线的实验电路（2)整定动作电流和动作时间。

（3)合Q，调节调压器输出电压，使通过继电器的电流依次为1.5倍、2倍、3倍、…，通过电气秒表测出其动作时间。

注意，每次调定电流后，拉开Q，将电气秒表复位至零，然后再合Q。

（4)绘出某一整定电流和整定时间下的动作特性曲线。

四、完成实训报告(见附件)附件: 反时限过电流保护【知识回顾】：一、画出反时限过电流保护原理图；二、分析反时限过电流保护工作原理；三、反时限过电流保护和定时限过电流保护有什么不同？【实训内容】：一、画出反时限过电流保护模拟实验电路；二、根据实验写出调压器T与灯泡的发光特点；三、绘出某一整定电流和整定时间下的动作特性曲线；思考题：１.在做去分流跳闸实验时，采用220V、25W灯泡来模拟跳闸线圈，为什么继电器动作后，灯泡发生闪光现象？如果是接上实际的跳闸线圈，在继电器动作后，跳闸线圈的铁心会不会也出现跳动现象？２.GL型的动作电流调整什么部位？动作时间调整什么部位？10倍动作电流的动作时限是什么意思？。

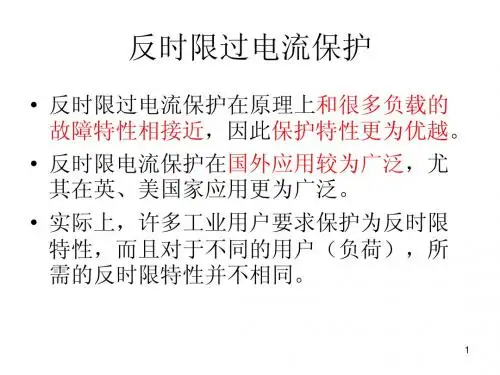

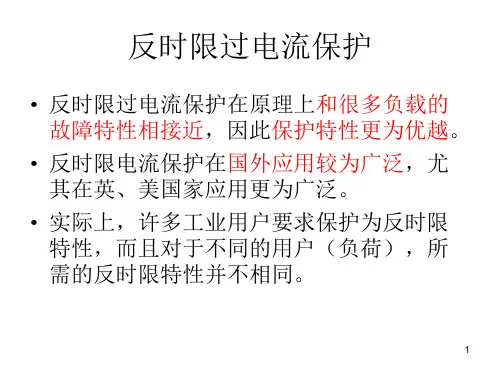

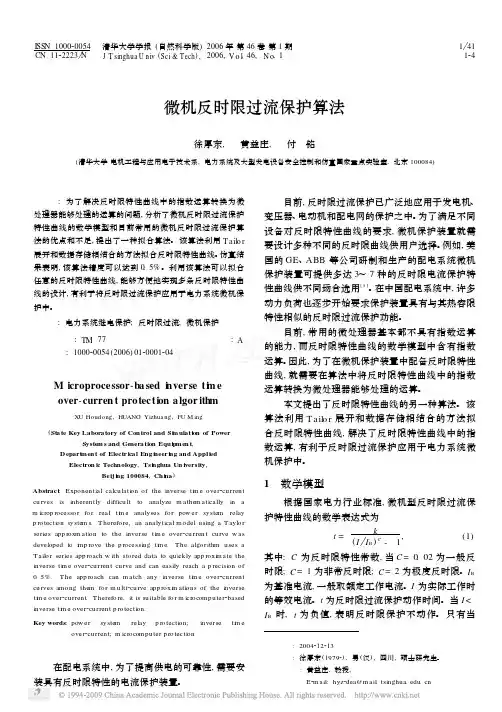

目录：一、概述1、现有的反时限特性曲线的数学模型2、标准反时限SIT3、非常反时限VIT或LTI4、超反时限UIT5、极端反时限EIT6、热过载（无存储）反时限7、热过载（有存储）反时限二、各种反时限介绍三、反时限的实现1、基于硬件电路实现1）反时限过流保护定时电路的原理讲解 2）反时限过流保护定时电路的工作过程2、基于固件的实现1）直接数据存储法 2）曲线拟合法----------------------------------------------------------------------------------------------------------一、概述反时限过电流保护在原理上和很多负载的故障特性相接近，因此保护特性更为优越。

反时限电流保护在国外应用较为广泛，尤其在英、美国家应用更为广泛。

实际上，许多工业用户要求保护为反时限特性，而且对于不同的用户（负荷），所需的反时限特性并不相同。

反时限在控制器里一般做在三段电流保护的第Ⅲ段，如下图。

----------------------------------------------------------------------------------------------------------二、各种反时限介绍1、现有的反时限特性曲线的数学模型目前，国内外常用的反时限保护的通用数学模型的基本形式为：动作时间t是输入电流I的函数式中，I——故障电流(值越大，时间越短)；Ip——保护启动电流(设定值)；r——常数，取值通常在0-2之间（也有大于2的情况）；k——常数，其量纲为时间。

微机综保电流设定值2A，实际瞬间电流值达到6A，对应I/Ib=6A/2A=3，标准反时限时间6.3S。

----------------------------------------------------2、标准反时限SIT按照IEC标准：当r<1时，称为一般反时限特性。

变压器反时限过流整定时间
整流变压器不考虑过载运行，当在直流电流侧发生短路时，装有继电保护的高压断路器应在0.15秒内跳闸。

一般整流变压器采用反时限过电流保护，整定方法如下：
1. 反时取动作电流值为：$I=(1.2\times Ie)/(0.85\times n)=1.4\times Ie/n$；其中$n$是CT变比；也可理解为是其额定值的1.4倍。

2. 一般二倍反时限动作电流的时间整定为1秒。

3. 一般取3-4倍的反时限动作电流为整断电流。

必须校验当直流侧短路时，速断能否在0.15秒内跳闸，断开电源。

实际整定过程中，需要根据变压器的实际情况进行调整。

发电机反时限负序过流保护1 保护原理保护反应发电机定子的负序电流大小，是发电机的转子过热保护，也叫转子表层过热保护。

保护最好取自发电机中性点侧。

其保护逻辑图见图一：t 11t upt S +信号出口信号负序电流I 2计算122g I I upI I 22sI I 22>>>I 2s <I 2<I 2up图一 发电机反时限负序过流保护逻辑图2 一般信息2.1 输入TA/TV 定义TA 或TV 位置名称 首端 末端 对应通道发电机定子电流IaIb Ic2.2 出口信号定义发电机负序过流(定时限) 发电机负序过流(反时限)2.3 出口跳闸定义（方式）发电机负序过流(定时限) 发电机负序过流(反时限) 2.4 保护出口压板定义发电机负序过流(定时限) 发电机负序过流(反时限)注：对应的保护压板插入，保护动作时发信并出口跳闸；对应的保护压板拔掉，保护动作时只发信，不出口跳闸。

2.5 定值整定定值名称定值符号定值单位A 定时限过负荷电流定值I2g定时限过负荷动作时间t11S反时限过电流启动定值I2s AA 反时限过流速断定值I2up散热系数K2热值系数K1长延时动作时间ts SS 速断动作时间tupA额定电流IN2.6 投入保护开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。

（注：该保护投入时其运行指示灯是亮的。

）如果该保护的运行指示灯是暗的，在“投退保护”的子画面点击投入该保护。

2.7 参数监视点击进入发电机反时限负序过负荷（过流）监视界面，可监视保护的整定值，负序电流计算值等信息。

3 保护动作整定值测试3.1 定时限负序过负荷定值测试输入负序电流量，缓慢增加，直到定时限出口动作，记录数据填表：保护整定值(A)保护动作值(A)3.2 定时限动作时间定值测试突然外加1.5倍定值电流，记录保护动作时间保护整定值(S)动作时间ts（S）3.3 反时限曲线测试突然外加负序电流达反时限出口，记录动作时间，测试反时限特性时，注意电流的热积累效应。

反时限过电流保护１.保护装置与测试仪器（1）RCS-9611C装置●其额定电气参数直流电压：220V，110V 允许偏差+15％，-20％交流电压：57.7V（相电压），100V（线电压）交流电流：5A，1A频率：50Hz●保护配置和功能本装置具有三段可经复压和方向闭锁的过流保护的配置（2）K1030继电保护测试仪继电保护测试仪包含16个测试模块，其中11个基本单元，5个扩展单元。

方向电流流保护实验可以在“交流实验”模块中进行。

同时，由于其具有辅助直流功能，RCS-9611C装置的工作电压可由该测试仪提供。

2．实验准备工作在实验前，准备好如下材料和工具：（1） RCS-9611C装置说明书1本（2）K1030继电保护测试仪说明书1本（3）螺丝刀一把（4）接线导线12根（5）安装凯旋电气程序K1030 Relaytest System3．实验原理图1.RCS9611C反时限电流保护逻辑图为了有选择地、快速地切除靠近电源侧的短路，必须使用多个过电流继电器和时间继电器组成三段式保护回路，使用的继电器较多；并且短路点越靠近电源，过电流保护段动作时 间越长。

为克服上述缺点，可采用动作时间与流过继电器中电流的大小有关的继电器，利用继电器的反时限动作特性，构成反时限过电流保护，当电流大时，保护的动作时限短，而电流小时动作时限长。

反时限特性沿用国际电工委员会（IEC255-4）和英国标准规范（BS142.1996）的规定，选择一般反时限特性方程：0.020.14(/)1p p t t I I =- （1）13.5(/)1p p t t I I =- （2）280(/)1p p t t I I =- （3） I 表示故障电流。

（即为本次实验向保护装置RCS9611C 输入的A 相电流） p I 表示启动电流。

（即为RCS9611C 保护装置的Ⅲ段过电流的整定值）p t 表示反时限过流保护时间常数整定值。

（即为RCS9611C 限时Ⅲ段过流保护的动作时间整定值）反时限特性曲线如图2所示，其中p I 为启动电流，1p I 为瞬时动作电流，b t 为与1p I 对应的瞬时动作触电闭合时间，当电流小于启动电流p I 时，继电器不动作。

过流保护流程
一、在维护软件进行设置：
1、投入过流一段软压板
2、设置电流和时间
3、将配置好的参数下载到装置里面，装置复位。

二、继保测试仪的设定
1、确定准确动作值大小的序列设定
开机→pw实验→递变→测试参数改为电流保护→添加试验项→动作值→设定起始值，变化范围，变化步长
2、跳闸以后看继保测试仪的实验报告，如果误差在±3.0%，说明设备正常，试验成功
时候会出现这种情况。

其他时候没有出现。

2、在实验设置里面只选择过流保护，其他的删除，否则会出现多余的报告内容。

3、几次做实验的值不一样，有的时候误差会较大，例如5A为保护定值的时候有过
4.962跳闸的情况，但是很少见。

三、确定动作时间
1、开机→pw实验→状态序列→试验参数→状态参数→触发条件，序列一为最长时间
状态，时间设定为5s，序列二为开关量反转，B点为分闸遥控，→增加序列，以此类推
2、在1.2倍动作电流的时候，动作时间不大于40ms。

反时限计算公式摘要：1.反时限计算公式的定义与意义2.反时限计算公式的种类与应用3.反时限计算公式的优缺点分析4.反时限计算公式的发展前景正文：反时限计算公式，是电力系统中一种重要的计算公式，主要用于计算电力设备或线路的反时限参数，即在特定故障条件下，设备或线路的短路电流和短路时间之间的关系。

反时限计算公式在电力系统的安全运行和故障分析中起着关键作用，能够有效地保障电力系统的稳定性和可靠性。

根据故障的类型和电力设备的特性，反时限计算公式可以分为多种，如对称分量法、序网法和不对称分量法等。

这些计算公式各有特点，适用于不同类型的电力设备和故障情况。

在实际应用中，反时限计算公式可以帮助电力工程师快速准确地判断故障类型，为电力系统的故障处理和保护装置的整定提供重要依据。

反时限计算公式的优点在于能够全面考虑电力系统中的各种因素，如线路的电气特性、设备的短路容量和故障电流等，从而提高计算结果的准确性。

同时，反时限计算公式具有较强的适应性，可以根据电力系统的实际情况进行调整和优化，以满足不同工程需求。

然而，反时限计算公式也存在一定的缺点，如计算过程较为复杂，需要消耗较多的计算资源等。

随着电力系统的规模不断扩大，对反时限计算公式的精度和效率要求越来越高。

为了满足这一需求，未来反时限计算公式的发展前景将主要体现在以下几个方面：一是优化计算公式，简化计算过程，提高计算效率；二是发展智能化计算方法，利用计算机技术实现反时限计算公式的快速求解；三是将反时限计算公式与其他电力系统计算公式相结合，实现电力系统的整体优化。

总之，反时限计算公式在电力系统中具有重要意义，不仅能够有效地保障电力系统的稳定性和可靠性，而且对电力系统的安全运行和故障分析具有重要作用。
