常用各种数控机床控制面板功能简介芷江民族职业中专学校李俊新本讲座将主要介绍数控机床的控制面板卜各种按钮开关的功能。
这部分内容主要是供数控机床实际操作人员参考。
由于不同类型的数控机床用户，根据各自生产的产品、生产规模及工艺流程，对于数控机床操作工的要求是不完全相同的。
而这里介绍的只是一般通用的数控机床上一些常用控制按钮所具备的功能，因此，如同在以前反复强调的，这里介绍的内容绝不能代替每台机床本身的产品说明书，以及数控机床供应商所提供的培训。
操作人员必须根据自己的工作性质及具体要求，通过仔细阅读机床产品说明书，以及实际的动手操作，来详细了解和真正掌握自己所操作的数控机床上各个按钮开关的具体功能。
数控机床控制面板按钮(开关)一般分为两个组成部分——控制部分与操作部分。
下面即分别介绍这两类按钮的功能。
1．数控机床控制功能按扭介绍控制部分按钮的基本任务是通过显示屏进行数据处理。
例如：直接输入加工程序；编辑或改动储存在控制器内的程序；输入及调整刀具修正值，等等。
另外，通过控制部分面板中的按钮，可以在显示屏上显示各种机床的状态数据，例如各运动轴的即日寸位置，主轴卜的刀具号以及控制系统的其他参数。
下面列出—些属于控制功能部分的按钮，并简单介绍一下其功能：【POWER】——控制面板上的电源开关按钮。
注意，此按钮仅为控制器的电源开关。
机床本身有一个总电源开关，但不在控制面板上。
需将总开关接通后，控制器电源开关才能起作用。
【POSITION】——“位置”按钮。
按动此钮，显示屏上显示各运动轴的即时位置。
包括“机器坐标”和“加工坐标”值。
【PROGRAM】——“程序”按钮。
将正在执行的加工程序显示在显示屏上。
可用于编辑和改动程序。
也可用于自动运转过程中监视程序。
【OFFSET】——“修正值”按钮。
将修正值数据页面显示在显示屏上。
操作人员可以输入或调整修正值。
【INPUT】——“输入”键。
将数据输至控制器，相当于普通电脑的“回车’’键。

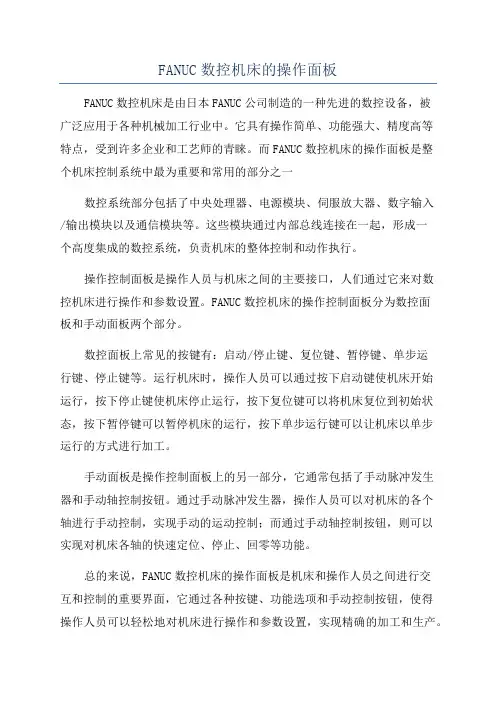

FANUC数控机床的操作面板FANUC数控机床是由日本FANUC公司制造的一种先进的数控设备，被广泛应用于各种机械加工行业中。
它具有操作简单、功能强大、精度高等特点，受到许多企业和工艺师的青睐。
而FANUC数控机床的操作面板是整个机床控制系统中最为重要和常用的部分之一数控系统部分包括了中央处理器、电源模块、伺服放大器、数字输入/输出模块以及通信模块等。
这些模块通过内部总线连接在一起，形成一个高度集成的数控系统，负责机床的整体控制和动作执行。
操作控制面板是操作人员与机床之间的主要接口，人们通过它来对数控机床进行操作和参数设置。
FANUC数控机床的操作控制面板分为数控面板和手动面板两个部分。
数控面板上常见的按键有：启动/停止键、复位键、暂停键、单步运行键、停止键等。
运行机床时，操作人员可以通过按下启动键使机床开始运行，按下停止键使机床停止运行，按下复位键可以将机床复位到初始状态，按下暂停键可以暂停机床的运行，按下单步运行键可以让机床以单步运行的方式进行加工。
手动面板是操作控制面板上的另一部分，它通常包括了手动脉冲发生器和手动轴控制按钮。
通过手动脉冲发生器，操作人员可以对机床的各个轴进行手动控制，实现手动的运动控制；而通过手动轴控制按钮，则可以实现对机床各轴的快速定位、停止、回零等功能。
总的来说，FANUC数控机床的操作面板是机床和操作人员之间进行交互和控制的重要界面，它通过各种按键、功能选项和手动控制按钮，使得操作人员可以轻松地对机床进行操作和参数设置，实现精确的加工和生产。
FANUC数控机床的操作面板的设计和布局紧凑合理，具有清晰的操作界面和易于操作的特点，大大提高了机床的工作效率和加工质量。
华中世纪星数控车床的操作面板简介华中世纪星车削数控装置的操作面板如图1-1所示。
图1-1 华中世纪星操作面板1. 软件操作面板华中世纪星HNC-21T的软件操作界面如图1-3所示。
其界面由如下几个部分组成：①图形显示窗口。
可以根据需要，用功能键F9设置窗口的显示内容。
②菜单命令条。
通过菜单命令条中的功能键F1～F10来完成系统功能的操作。
③运行程序索引。
自动加工中的程序名和当前程序段行号。
④选定坐标系下的坐标值。
坐标系可在机床坐标系/工件坐标系/相对坐标系之间切换；显示值可在指令位置/实际位置/剩余进给/跟踪误差/负载电流/补偿值之间切换。
⑤工件坐标零点。
工件坐标系零点在机床坐标系下的坐标。
⑥辅助功能。
自动加工中的M、S、T代码。
⑦当前加工程序行。
当前正在或将要加工的程序段。
⑧当前加工方式、系统运行状态及当前时间。
系统工作方式根据机床控制面板上相应按键的状态可在自动运行、单段运行、手动、增量、回零、急停、复位等之间切换；系统工作状态在“运行正常”和“出错”之间切换；系统时钟显示当前系统时间。
⑨机床坐标、剩余进给。
机床坐标显示刀具当前位置在机床坐标系下的坐标；剩余进给指当前程序段的终点与实际位置之差。
⑩直径/半径编程、公制/英制编程、每分进给/每转进给、快速修调、进给修调、主轴修调。
图1-3 华中世纪星HNC-21T软件操作界面操作界面中最重要的一块是菜单命令条。
系统功能的操作主要通过菜单命令条中的功能键F1～F10来完成。
由于每个功能包括不同的操作，菜单采用层次结构，即在主菜单下选择一个菜单项后，数控装置会显示该功能下的子菜单，用户可根据该子菜单的内容选择所需的操作，如图1-4所示。
当要返回主菜单时，按子菜单下的F10键即可。
图1-4 菜单层次2. 机床控制面板机床手动操作主要由机床控制面板完成，机床控制面板如图1-5所示。
①②按下“手动”按键(指示灯亮)，系统处于手动运行方式，可点动移动机床坐标轴。
Fanuc数控系统面板一、简介Fanuc数控系统面板是Fanuc数控机床上的重要组成部分，用于控制和操作数控机床的各种功能。
它是数控机床上的一个可移动的控制面板，可以通过面板上的按键、旋钮和显示屏进行各种设置和操作。
Fanuc数控系统面板具有操作简便、功能强大的特点，广泛应用于各类数控机床中。
二、面板的外观和功能Fanuc数控系统面板通常由一块液晶显示屏、若干个按键和旋钮以及一些指示灯组成。
下面我们将详细介绍各个部分的功能和外观特点：1. 液晶显示屏液晶显示屏是Fanuc数控系统面板中最重要的部分之一，它用于显示数控机床的状态、程序代码、报警信息以及操作界面等内容。
液晶显示屏通常具有高分辨率、高亮度和高反应速度的特点，以确保用户能够清晰地看到屏幕上的信息。
2. 按键和旋钮Fanuc数控系统面板上通常有多个按键和旋钮，用于进行各种操作和设置。
按键的功能各不相同，常见的包括启动/停止按钮、手动/自动切换按钮、模式选择按钮等。
旋钮可以用来调整参数值、手动移动机床轴向位置等。
3. 指示灯指示灯通常用于指示数控机床的状态和报警信息。
常见的指示灯有电源指示灯、报警指示灯、操作模式指示灯等。
通过观察指示灯的亮灭状态，用户可以了解机床的工作状态和异常情况。
三、操作和设置Fanuc数控系统面板的操作和设置相对简单，用户只需按照以下步骤进行即可：1.启动数控机床，在Fanuc数控系统面板上按下启动按钮；2.选择操作模式，根据具体需求按下手动/自动切换按钮；3.根据工艺要求进行设置，使用旋钮或者按键进行参数调整；4.若有需要，可以通过液晶显示屏输入程序代码；5.当完成设置后，按下启动按钮，机床开始工作。
四、注意事项在使用Fanuc数控系统面板时，需要注意以下几点：1.机床和面板之间的连接必须牢固可靠，确保信号传输正常；2.操作时要谨慎，确保按键和旋钮的正确操作，避免误操作导致机床故障或工件损坏；3.及时关注液晶显示屏上的报警信息，一旦出现异常情况及时采取措施；4.定期检查面板上的按键和旋钮是否正常，若有异常及时维修或更换。
数控机床控制面板FANUC面板键盘按键概述引言：由于机床制造商的不同，其制造的控制面板会存在差异，但基本功能差不多是固定的。
例如急停按钮、程序保护锁以及主轴倍率旋转按钮等等。
然而，如果数控机床操作人员想要更快地独立操作数控机床，他们需要详细阅读数控机床的产品说明书，并掌握数控机床控制面板上每个按钮开关的基本作用。
文章将主要介绍数控机床控制面板的相关知识。
数控机床控制面板可以保证机床在面板上准确显示其加工运动。
友好的人机界面不仅保证了操作的精准精准，而且为处于多种不同工况的生产现场的用户提供了非常大的便利。
借助现代编程技术，如今的数控机床操作人员只需从机床内存中调用相应的切削程序，机床就会以相应的动作进行加工。
数控机床控制面板面板上的按钮和开关用于激活机器功能。
例如，机器面板用于手动点动机器的轴。
可以使用某种形式的操纵杆或按钮组合来进行所需的轴运动。
数控机床控制面板是什么每台数控机床都有一个操作面板和一个控制面板，它们是操作员或程序员与机床之间的接口。
操作面板是我们对数控机床的工作组件进行物理操作以执行我们需要的操作的方法，而控制面板是输入和存储程序数据的地方。
数控机床控制面板大部分数控机床控制面板上有两个基本部件，分别是操作面板和一些有几个按钮的控制器。
操作面板里面装满了旋转开关、拨动开关和按钮。
而另一个带有几个按钮的控制器，通常不在数控机床上，有些制造商也会装在控制面板上，不过很少会使用到它。
它们在机器上可供数控机床操作员使用，用于机器设置以及控制机器的活动。
数控机床的屏幕显示是控制操作的“窗口”。
可以查看任何活动程序，包括控制状态、当前刀具位置、各种偏移、参数，甚至刀具路径的图形表示。
在所有CNC元上，可以使用输入键(键盘和软键)随时选择单个单色或彩色屏幕以获得所需的显示。
也可以设置国际语言。
FANUC面板键盘按键功能概述FANUC报警键：这些键位于机器面板上，显示机器面板的报警信息。
MROElectric有几个以A06B、A20B和A16B开头的FANUC零件编号。
常用各种数控机床控制面板功能简介数控机床的控制面板是数控机床最重要的部分之一，它是数控编程和加工的核心。
本文将介绍常用各种数控机床控制面板的功能，以帮助读者更好地了解数控机床的操作方法。
数控机床控制面板基本介绍数控机床控制面板是数控机床的操作界面，通常包括主界面、编程面板、存储面板、参数设置面板、IO口扩展面板、轴面板等多个部分。
在不同的数控机床上，这些面板的形式和布局都有所不同，但它们的基本功能却都是相似的。
数控机床上的控制面板通常由控制器、断电保留器、推动按钮开关、转换开关、指示灯以及手轮等多个组成部分组成。
数控机床控制面板的常见功能1. 动态调整功能动态调整功能是数控机床上比较常见的控制面板功能之一。
这个功能通常可以让操作者通过手柄来调整机床的不同参数，比如调整加工速度、加工深度等等。
这种功能通常非常的实用，可以大大提高数控机床的加工效率。
2. 编辑程序功能数控机床控制面板的另一个常见功能是程序编辑功能。
这个功能可以让操作者自行编写程序代码，并通过控制面板来将程序下载到数控机床中，以便机床可以进行自动加工。
3. 加工记录功能加工记录功能是数控机床上非常重要的功能之一。
它可以记录机床加工时的各项数据，例如加工时间、加工精度、加工速度、加工温度等等，以便后续的数据分析和加工优化。
4. 设备监控功能数控机床控制面板通常都可以提供设备监控功能。
这个功能可以监测设备的各项参数，包括温度、电压、电流等等，以确保设备正常运行，并且及时预警设备出现故障的情况。
5. 自动校准功能自动校准功能是数控机床上比较高级的功能之一。
它可以让机床在加工前自行进行校准，以确保机床的加工质量和精度。
6. 报警系统数控机床控制面板上的报警系统是非常重要的功能之一。
这个功能可以在机床出现故障时发出警报，并解决故障及时避免机床太大的损害。
7. 模拟仿真功能数控机床控制面板上一些高端机床还会提供模拟仿真功能。
这个功能可以对加工过程进行模拟，以便操作者可以更好地了解机床运转过程，从而进行更优化的改进。
数控车床面板操作数控车床是一种高精度、高效率的机床，其操作面板是控制车床工作的重要界面。
本文将介绍数控车床面板的基本操作方法和注意事项。
1.数控车床面板的基本结构2.常用控制按钮和操作手柄（1）开关按钮：数控车床的电源开关，用于开启或关闭车床的电源。
（2）紧急停止按钮：在紧急情况下，按下此按钮可以立即停止车床的运动。
（3）启动按钮：按下此按钮后，车床将按照预设的程序开始工作。
（4）手动操作按钮：用于手动控制各个轴向的移动，通常有快速移动和微动两种方式。
（5）手轮：用于手动操作车床的移动，通常用于微调工件位置。
3.数控车床面板的操作步骤（1）开机：将电源开关按钮设置为开启状态，车床的显示屏会亮起。
等待车床进行自检和初始化。
（3）设置工艺参数：根据工件的加工要求设置相应的工艺参数，包括转速、进给速度、切削深度等。
（4）设置刀具：选择合适的刀具并安装在车床上，根据需要调整刀具的位置和刀尖高度。
（5）调整工件位置：通过操作手柄或手动操作按钮，调整工件的位置，确保切削点正确对准工件。
（6）开始加工：按下启动按钮，车床开始按照预设的程序进行加工。
在加工过程中要密切观察各项参数的变化，确保工作的正常进行。
4.数控车床面板的注意事项（1）在操作面板上，不要随意触摸或按压其他按钮，以免触发不必要的指令。
（2）定期检查面板上的控制按钮和操作手柄的灵敏度，确保其正常工作。
（3）在设置工艺参数时，要根据具体的加工要求进行合理的设置，避免超过机床的承载能力。
（4）在调整工件位置时，要谨慎操作，以免引起误操作或意外伤害。
（5）加工过程中，要随时观察显示屏上的信息，确保工作的正常进行，及时处理异常情况。
总结：数控车床面板的操作是保证车床正常工作的关键之一、正确的操作可以提高加工效率和产品质量，同时也能确保操作人员的安全。
希望以上内容对您了解数控车床的操作面板有所帮助。
KND凯恩帝数控系统面板使用说明一、KND凯恩帝数控系统面板概述KND凯恩帝数控系统面板是一种用于数控机床操作的控制面板，它包含了各种控制按钮、显示屏和调节器，可以通过操作面板来控制机床的运行和参数设置。
下面将详细介绍KND凯恩帝数控系统面板的各个部分和使用方法。
二、面板介绍1.显示屏：KND凯恩帝数控系统面板配备了高清彩色液晶屏，用于显示机床的运行状态、参数设置和各种操作信息。
2.功能按钮：面板上有一排功能按钮，包括主菜单、程序管理、手动操作、辅助功能等。
通过这些按钮可以进入系统的不同功能界面。
3.数字键盘：面板上的数字键盘用于输入数字、字母和特殊字符，可以通过数字键盘输入各种参数和指令。
4.机械手柄：面板上配备了机械手柄，用于手动操作机床，包括机械手轴向运动、对刀偏置和手动进给等。
5.变速旋钮：面板上的变速旋钮用于调节机床的进给速度和主轴转速，可以通过旋转变速旋钮来调整。
6.信号指示灯：面板上还有一些信号指示灯，用于显示不同的机床状态，如系统运行、报警和通讯状态等。
三、使用方法1.开机与关机-开机：按下面板上的电源按钮，等待系统自检完成后，显示屏会显示欢迎信息，表示系统已经启动成功。
-关机：按下面板上的关机按钮，等待系统关闭完成后，系统会断电，显示屏熄灭。
2.功能菜单操作-按下主菜单按钮，进入主菜单界面。
-使用数字键盘输入菜单号码，按下确认键，进入对应的功能界面。
-在功能界面中，使用数字键盘输入具体操作指令或参数，按下确认键即可执行。
3.手动操作-按下手动操作按钮，进入手动操作界面。
-使用机械手柄进行手动操作，可通过旋转机械手柄控制机械手轴向运动，通过推动机械手柄控制手动进给。
-在手动操作界面可以进行对刀偏置，输入偏置值后按下确认键，机床会进行对刀操作。
4.编程及程序管理-按下程序管理按钮，进入程序管理界面。
-在程序管理界面可以进行程序的添加、修改和删除操作。
5.参数设置-按下主菜单按钮，选择菜单中的参数设置功能。
数控车床操作面板数控车床是一种通过计算机控制的自动化机械设备，具有高精度、高效率、高灵活性的特点。
数控车床操作面板是操作人员使用的界面，用于控制和监控数控车床的运行。
首先是触摸屏，它是数控车床操作面板上最常见的部分，用于显示数控系统的界面和操作指令。
操作人员可以通过触摸屏进行参数设置、程序编写、运行控制等操作。
触摸屏一般具有高分辨率、反应灵敏、抗干扰等特点，可以方便操作人员与数控系统进行交互。
按钮是数控车床操作面板上的另一个重要组成部分，用于执行各种操作指令。
常见的按钮包括启动/停止按钮、切换按钮、手动操作按钮等。
启动/停止按钮用于启动或停止数控车床的运行。
切换按钮用于切换不同的工作模式，如手动模式、自动模式等。
手动操作按钮用于手动控制数控车床的运动轴、刀具等。
指示灯是用于显示各种状态和警告信息的部件。
常见的指示灯包括电源指示灯、运行指示灯、故障指示灯、警告指示灯等。
电源指示灯用于指示数控车床是否接通电源。
运行指示灯用于指示数控车床是否在运行状态。
故障指示灯和警告指示灯用于指示数控车床是否发生故障或有异常情况。
显示器是用于显示数控车床的工作状态和参数信息的设备。
常见的显示器包括数控系统状态显示器、编程界面显示器、运行状态显示器等。
数控系统状态显示器用于显示数控系统的工作状态，如主轴速度、进给速度等。
编程界面显示器用于显示编程界面，操作人员可以在此界面上输入和修改程序代码。
运行状态显示器用于显示数控车床的运行状态，如加工进度、轴位置等。
除了上述的基本部分，数控车床操作面板还可能配备其他功能组件，如手轮、编号盘等。
手轮用于手动调节数控车床的运动轴位置，可以精确地进行微调。
编号盘是一种用于输入程序指令的装置，操作人员可以通过旋转编号盘选择相应的指令。
在操作数控车床操作面板时，操作人员首先需要进行设备的开机操作，接通电源，观察电源指示灯是否亮起。
然后，根据操作需要选择相应的工作模式，如手动模式、自动模式。
汇报人：日期:•数控面板概述•数控面板的组成与功能•数控面板的工作原理•数控面板的应用范围与领域目•数控面板的未来发展趋势与挑战•数控面板实例展示与操作演示录01数控面板概述定义作用定义与作用数控面板的种类与特点01020304数控面板的发展历程02数控面板的组成与功能面板的基本组成01020304显示器功能键数字和字母键操作面板程序管理参数设置手动操作自动运行主要功能及操作流程界面布局颜色搭配文字标注数控面板的界面设计03数控面板的工作原理输入处理输出030201面板的工作流程输入装置对输入的信号和数据进行处理，包括译码、计算、放大等操作，将信号转换为伺服系统可以识别的指令。
处理装置输出装置主要元件的作用与原理电源电路控制电路显示电路保护电路面板的电路设计04数控面板的应用范围与领域数控面板在工业生产中广泛应用于各种机械设备和生产线上，如数控机床、加工中心、生产线等。
通过数控面板，操作人员可以实现对这些设备的远程控制和精确操作，提高生产效率和质量。
数控面板能够实现高精度的加工和测量，适用于各种复杂零件的加工和制造，如航空航天、汽车制造等领域。
工业生产中的应用机械设备中的应用其他领域的应用05数控面板的未来发展趋势与挑战高速高精度控制技术人工智能与机器学习物联网与数字化制造技术创新与发展趋势面板的可靠性及安全性问题可靠性设计数控面板的可靠性是保证机床正常运行的关键因素。
为实现高可靠性，需要进行严格的设计和测试，包括采用高可靠性元器件、实施冗余设计等措施。
安全性防护数控面板的安全性防护是保证操作人员安全的重要环节。
应具备完善的防护功能，如紧急停止、防护门等，以防止意外事故的发生。
面板的人机交互与智能化发展人机交互技术智能化发展06数控面板实例展示与操作演示启动和停止操作手动和自动模式切换数控机床面板布局某品牌数控机床的面板操作演示加工中心面板布局介绍加工中心控制面板上各个按钮和旋钮的功能和位置。
启动和停止操作演示如何通过控制面板启动和停止加工中心的运行。
实验一数控机床面板的认识
【实验目的】
1、熟悉数控机床操作面板结构。
2、了解各种按键的作用。
【实验设备】
WA-21SN型数控车床、WA-21MK型数控铣床各一台。
【实验步骤】
1、熟悉如图1所示的数控车床面板，熟悉各按键的作用。
图1 WA-21SN型数控车床面板1-1
2、熟悉数控车床回参考点的作用及方法。
3、熟悉如图2所示的数控铣床面板，熟悉各按键的作用。
图2 WA-21MK型数控铣床面板
5、熟悉数控铣床回参考点的作用及方法。
6、熟悉手动、自动、点动的方式的转换，熟悉程序的新建、编辑、查看方法。
【实验数据处理】
暂无
【思考题】
以你的理解，数控机床面板对机床使用的影响？。
