数控机床控制面板的操作

FANUC系统数控机床MDI操作面板按键的详细说明
1.电源开关：用于启动或关闭数控机床的电源。

2.急停按钮：在紧急情况下按下此按钮将立即停止数控机床的运行。

3.重置按钮：用于重置数控系统，消除故障并恢复正常运行。

4.程序选择按钮：用于选择不同的数控程序或程序组。

5.零点设定按钮：用于设定工件的零点坐标。

6.轴选择按钮：用于选择控制的轴，可以单独控制X、Y、Z轴等。

7.手动模式按钮：切换至手动模式，手动控制机床移动。

8.进给率选择按钮：用于选择进给速度，通常为百分比。

9.速度选择按钮：用于选择运动速度，通常为百分比。

10.回零按钮：将机床回到初始零点位置。

11.MDI模式按钮：切换至MDI（手动数据输入）模式，可以手动输入指令运行。

13.停止按钮：停止当前的操作或程序运行。

14.启动按钮：启动当前选定的程序或操作。

15.保存按钮：保存当前的程序或数据。

16.开始/停止按钮：根据实际情况用于开始或停止运行机床。

17.确认按钮：确认输入的数据或指令。

18.清除按钮：清除输入的错误数据或指令。

以上是FANUC系统数控机床MDI操作面板上常见的按键及其功能。

这些按键的操作简单明了，但在实际操作中需要注意按键的正确使用方式，以免误操作导致机床故障或安全事故发生。

同时，熟练掌握这些按键的功能可以提高操作效率，提升数控机床的生产效率和质量。

希望以上内容对您有所帮助。

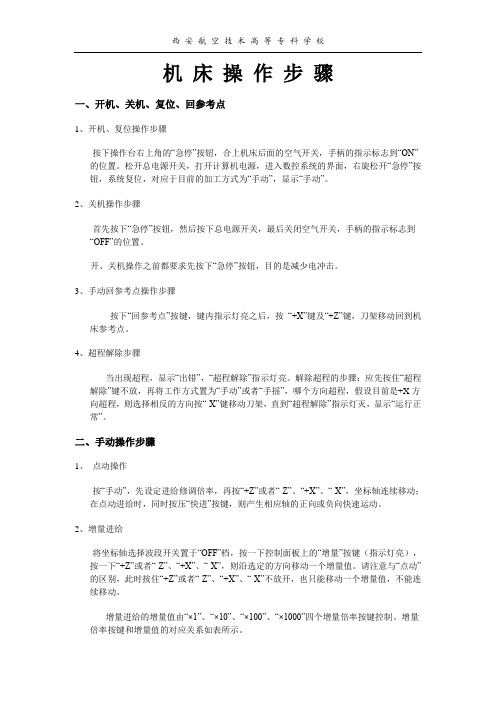

机床操作步骤一、开机、关机、复位、回参考点1、开机、复位操作步骤按下操作台右上角的“急停”按钮，合上机床后面的空气开关，手柄的指示标志到“ON”的位置。

松开总电源开关，打开计算机电源，进入数控系统的界面，右旋松开“急停”按钮，系统复位，对应于目前的加工方式为“手动”，显示“手动”。

2、关机操作步骤首先按下“急停”按钮，然后按下总电源开关，最后关闭空气开关，手柄的指示标志到“OFF”的位置。

开、关机操作之前都要求先按下“急停”按钮，目的是减少电冲击。

3、手动回参考点操作步骤按下“回参考点”按键，键内指示灯亮之后，按“+X”键及“+Z”键，刀架移动回到机床参考点。

4、超程解除步骤当出现超程，显示“出错”，“超程解除”指示灯亮。

解除超程的步骤：应先按住“超程解除”键不放，再将工作方式置为“手动”或者“手摇”，哪个方向超程，假设目前是+X方向超程，则选择相反的方向按“-X”键移动刀架，直到“超程解除”指示灯灭，显示“运行正常”。

二、手动操作步骤1、点动操作按“手动”，先设定进给修调倍率，再按“+Z”或者“-Z”、“+X”、“-X”，坐标轴连续移动；在点动进给时，同时按压“快进”按键，则产生相应轴的正向或负向快速运动。

2、增量进给将坐标轴选择波段开关置于“OFF”档，按一下控制面板上的“增量”按键（指示灯亮），按一下“+Z”或者“-Z”、“+X”、“-X”，则沿选定的方向移动一个增量值。

请注意与“点动”的区别，此时按住“+Z”或者“-Z”、“+X”、“-X”不放开，也只能移动一个增量值，不能连续移动。

增量进给的增量值由“×1”、“×10”、“×100”、“×1000”四个增量倍率按键控制。

增量倍率按键和增量值的对应关系如表所示。

3、手摇进给以X轴为例，说明手摇进给操作方法。

将坐标轴选择开关置于“X”档，顺时针/逆时针旋转手摇脉冲发生器一格，可控制X轴向正向或负向移动一个增量值。

数控机床操作规程一、引言数控机床是一种高精度、高效率的机械加工设备，广泛应用于汽车、航空、船舶、电子等行业。

为确保数控机床的正常操作和安全性，制定了本操作规程。

二、工作环境准备1. 工作场所应保持清洁整齐，无杂物。

2. 确保机床周围无明火和易燃物品。

3. 所有操作人员应佩戴安全帽、防护眼镜和耳塞，确保人身安全。

4. 检查机床的电源线是否接地良好，避免电击风险。

三、操作前准备1. 接通电源，确保电源稳定。

2. 检查润滑装置，添加润滑油。

3. 检查主轴速度和进给速度，调整为所需数值。

4. 加装刀具和工件，注意对中和夹紧。

5. 打开数控机床主电源。

四、操作流程1. 打开机床操作控制面板。

2. 启动数控系统，并进行自检。

3. 选择机床程序模式，可选择手动模式、自动模式或MDI模式。

4. 若选择自动模式，输入机床程序。

5. 若选择手动模式，进行手动操作，可通过方向键控制运动方向和速度。

6. 若选择MDI模式，手动输入机床程序。

7. 根据机床程序，调整刀具和工件的位置。

8. 设置切削速度、进给速度和切削深度等参数。

9. 进行试切，并根据切削情况及时调整参数。

10. 开始正式加工，观察加工过程中的切削情况、加工速度等。

11. 完成加工后，关闭机床主电源。

五、安全注意事项1. 在操作过程中，不得将手或其他物体靠近刀具。

2. 切削加工过程中，应戴好防护眼镜，确保眼部安全。

3. 加工过程中出现异常情况，应立即停机检查。

4. 同一机床不得同时操作多台，以免相互干扰。

5. 不得在机床运行时进行任何调整或检查。

6. 严禁饮酒或服用药物后操作数控机床。

六、故障处理1. 若机床出现故障，立即停机，并通知维修人员进行维修。

2. 在等待维修期间，不得私自修理机床或更换零部件。

3. 维修人员进行维修后，需进行测试和功能检测，确保机床正常运行。

七、结语遵守本操作规程，并严格按照操作流程来操作数控机床，可以确保机床的安全运行，提高生产效率和工作质量。

数控机床控制面板FANUC面板键盘按键概述引言：由于机床制造商的不同，其制造的控制面板会存在差异，但基本功能差不多是固定的。

例如急停按钮、程序保护锁以及主轴倍率旋转按钮等等。

然而，如果数控机床操作人员想要更快地独立操作数控机床，他们需要详细阅读数控机床的产品说明书，并掌握数控机床控制面板上每个按钮开关的基本作用。

文章将主要介绍数控机床控制面板的相关知识。

数控机床控制面板可以保证机床在面板上准确显示其加工运动。

友好的人机界面不仅保证了操作的精准精准，而且为处于多种不同工况的生产现场的用户提供了非常大的便利。

借助现代编程技术，如今的数控机床操作人员只需从机床内存中调用相应的切削程序，机床就会以相应的动作进行加工。

数控机床控制面板面板上的按钮和开关用于激活机器功能。

例如，机器面板用于手动点动机器的轴。

可以使用某种形式的操纵杆或按钮组合来进行所需的轴运动。

数控机床控制面板是什么每台数控机床都有一个操作面板和一个控制面板，它们是操作员或程序员与机床之间的接口。

操作面板是我们对数控机床的工作组件进行物理操作以执行我们需要的操作的方法，而控制面板是输入和存储程序数据的地方。

数控机床控制面板大部分数控机床控制面板上有两个基本部件，分别是操作面板和一些有几个按钮的控制器。

操作面板里面装满了旋转开关、拨动开关和按钮。

而另一个带有几个按钮的控制器，通常不在数控机床上，有些制造商也会装在控制面板上，不过很少会使用到它。

它们在机器上可供数控机床操作员使用，用于机器设置以及控制机器的活动。

数控机床的屏幕显示是控制操作的“窗口”。

可以查看任何活动程序，包括控制状态、当前刀具位置、各种偏移、参数，甚至刀具路径的图形表示。

在所有CNC元上，可以使用输入键(键盘和软键)随时选择单个单色或彩色屏幕以获得所需的显示。

也可以设置国际语言。

FANUC面板键盘按键功能概述FANUC报警键：这些键位于机器面板上，显示机器面板的报警信息。

MROElectric有几个以A06B、A20B和A16B开头的FANUC零件编号。

数控机床按键功能大全一、数控机床的基本按键功能介绍数控机床作为现代制造业中的重要设备，具备多种按键功能以实现精密加工。

下面我们将介绍数控机床常见的基本按键功能。

1. 开关按钮•开关键：用于打开或关闭数控机床的电源。

•启动键：用于启动数控机床进行加工操作。

•停止键：用于停止数控机床的运行。

2. 运动控制按键•进给速度调节键：用于调节数控机床的进给速度。

•轴选择键：用于选择控制数控机床不同轴的移动情况。

•手动/自动模式切换键：用于切换数控机床工作模式。

3. 功能键•程序选择键：用于选择数控机床的加工程序。

•坐标系调节键：用于调节数控机床的工件坐标系。

•参数设置键：用于设置数控机床的加工参数。

二、高级按键功能介绍1. 辅助功能按键•冷却润滑键：用于控制数控机床的冷却润滑系统。

•换刀键：用于实现数控机床的自动换刀功能。

•暂停键：用于暂停数控机床的加工操作。

2. 操作辅助按键•零点设置键：用于设置数控机床的工件起始点。

•原点复归键：用于将数控机床的各个轴复位到起始位置。

•程序编辑键：用于编辑数控机床的加工程序。

三、数字输入按键功能1. 数值输入键•坐标输入键：用于输入数控机床工件加工的坐标数值。

•速度输入键：用于输入数控机床进给速度的数值。

2. 指令输入键•指令输入键：用于直接输入数控机床运行指令。

四、总结及展望通过以上介绍，我们了解了数控机床常见的按键功能，这些功能为操作者提供了精确控制机床进行加工的手段。

未来随着技术的不断发展，数控机床的按键功能将会更加智能化和便捷化，为制造业的发展提供更加优质的支持。

常用各种数控机床控制面板功能简介数控机床的控制面板是数控机床最重要的部分之一，它是数控编程和加工的核心。

本文将介绍常用各种数控机床控制面板的功能，以帮助读者更好地了解数控机床的操作方法。

数控机床控制面板基本介绍数控机床控制面板是数控机床的操作界面，通常包括主界面、编程面板、存储面板、参数设置面板、IO口扩展面板、轴面板等多个部分。

在不同的数控机床上，这些面板的形式和布局都有所不同，但它们的基本功能却都是相似的。

数控机床上的控制面板通常由控制器、断电保留器、推动按钮开关、转换开关、指示灯以及手轮等多个组成部分组成。

数控机床控制面板的常见功能1. 动态调整功能动态调整功能是数控机床上比较常见的控制面板功能之一。

这个功能通常可以让操作者通过手柄来调整机床的不同参数，比如调整加工速度、加工深度等等。

这种功能通常非常的实用，可以大大提高数控机床的加工效率。

2. 编辑程序功能数控机床控制面板的另一个常见功能是程序编辑功能。

这个功能可以让操作者自行编写程序代码，并通过控制面板来将程序下载到数控机床中，以便机床可以进行自动加工。

3. 加工记录功能加工记录功能是数控机床上非常重要的功能之一。

它可以记录机床加工时的各项数据，例如加工时间、加工精度、加工速度、加工温度等等，以便后续的数据分析和加工优化。

4. 设备监控功能数控机床控制面板通常都可以提供设备监控功能。

这个功能可以监测设备的各项参数，包括温度、电压、电流等等，以确保设备正常运行，并且及时预警设备出现故障的情况。

5. 自动校准功能自动校准功能是数控机床上比较高级的功能之一。

它可以让机床在加工前自行进行校准，以确保机床的加工质量和精度。

6. 报警系统数控机床控制面板上的报警系统是非常重要的功能之一。

这个功能可以在机床出现故障时发出警报，并解决故障及时避免机床太大的损害。

7. 模拟仿真功能数控机床控制面板上一些高端机床还会提供模拟仿真功能。

这个功能可以对加工过程进行模拟，以便操作者可以更好地了解机床运转过程，从而进行更优化的改进。

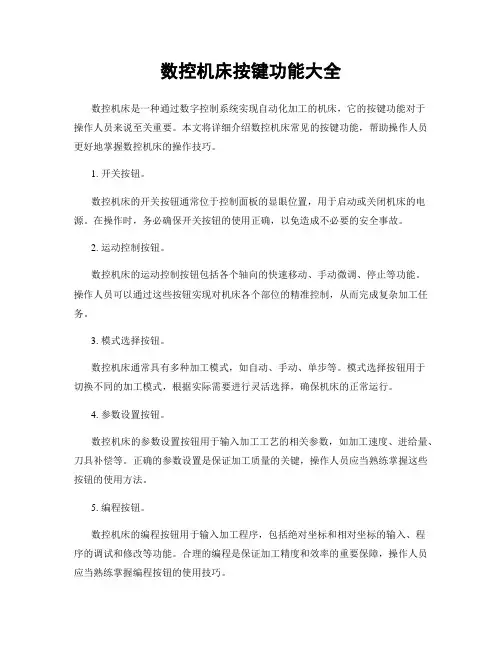

数控机床按键功能大全数控机床是一种通过数字控制系统实现自动化加工的机床，它的按键功能对于操作人员来说至关重要。

本文将详细介绍数控机床常见的按键功能，帮助操作人员更好地掌握数控机床的操作技巧。

1. 开关按钮。

数控机床的开关按钮通常位于控制面板的显眼位置，用于启动或关闭机床的电源。

在操作时，务必确保开关按钮的使用正确，以免造成不必要的安全事故。

2. 运动控制按钮。

数控机床的运动控制按钮包括各个轴向的快速移动、手动微调、停止等功能。

操作人员可以通过这些按钮实现对机床各个部位的精准控制，从而完成复杂加工任务。

3. 模式选择按钮。

数控机床通常具有多种加工模式，如自动、手动、单步等。

模式选择按钮用于切换不同的加工模式，根据实际需要进行灵活选择，确保机床的正常运行。

4. 参数设置按钮。

数控机床的参数设置按钮用于输入加工工艺的相关参数，如加工速度、进给量、刀具补偿等。

正确的参数设置是保证加工质量的关键，操作人员应当熟练掌握这些按钮的使用方法。

5. 编程按钮。

数控机床的编程按钮用于输入加工程序，包括绝对坐标和相对坐标的输入、程序的调试和修改等功能。

合理的编程是保证加工精度和效率的重要保障，操作人员应当熟练掌握编程按钮的使用技巧。

6. 报警按钮。

数控机床在加工过程中可能会出现各种异常情况，如刀具断刀、加工超限、润滑系统故障等。

报警按钮用于响应这些异常情况，及时停止机床的运行，避免进一步损坏设备和工件。

7. 程序启动按钮。

程序启动按钮是数控机床的启动指令，操作人员在确认所有参数设置正确、程序调试完成后，可以通过程序启动按钮启动机床的自动加工过程。

8. 急停按钮。

急停按钮是数控机床的紧急制动装置，用于在发生危险情况时立即停止机床的运行，保护操作人员和设备的安全。

总结。

数控机床按键功能的正确使用对于机床的正常运行和加工质量至关重要。

操作人员应当熟练掌握各个按键的使用方法，严格按照操作规程进行操作，确保机床的安全稳定运行，提高加工效率和质量。

广州数控GSK980T面板操作首先是面板的开机操作。

在数控机床通电后，首先要检查面板上的电源是否打开，按下面板上的电源开关，此时面板上的指示灯将亮起，表示系统已经开机。

接下来是系统的登录操作。

开机后，GSK980T系统会出现登录界面，需要输入用户名和密码来登录。

用户名和密码通常由管理员进行设置，登录成功后，系统界面将显示出来。

然后是坐标系的设置。

使用GSK980T进行数控加工时，首先要设置坐标系。

在面板上选择“坐标系设置”菜单，进入坐标系设置界面。

在该界面中，可以进行坐标系的各种参数设置，比如坐标轴的方向、零点的设置等。

接下来是程序的加载。

在GSK980T系统中，程序是以文本文件的形式存在的，所以需要将程序文件加载到系统中。

在面板上选择“程序管理”菜单，进入程序管理界面。

在该界面中，可以选择程序文件的路径，并加载所需的程序文件。

之后是加工数据的设置。

在GSK980T中，加工数据是指加工速度、进给速度等参数。

在面板上选择“加工参数”菜单，进入加工参数设置界面。

在该界面中，可以根据实际加工需求，设置各项加工参数，并保存设置。

然后是机床的自动操作。

在面板上选择“自动加工”菜单，进入自动加工界面。

在该界面中，可以选择已加载的程序文件，并设置加工模式、启动方式等参数。

然后按下启动按钮，机床将开始按照程序的指令进行自动加工。

此外，GSK980T还提供了一些其他功能，如手动操作、辅助功能等。

在面板上选择相应的菜单，可以进入相应的功能界面，并进行相应的操作。

最后，当加工完成后，需要进行系统的关机操作。

在面板上选择“关机”菜单，进入关机界面。

在该界面中，可以选择是关机还是重启，并进行相应的操作。

综上所述，广州数控GSK980T面板操作涵盖了开机操作、登录操作、坐标系设置、程序加载、加工数据设置、机床自动操作、手动操作、辅助功能操作等多个方面。

通过这些操作，可以高效地进行数控机床的加工工作。

KND凯恩帝数控系统面板使用说明一、KND凯恩帝数控系统面板概述KND凯恩帝数控系统面板是一种用于数控机床操作的控制面板，它包含了各种控制按钮、显示屏和调节器，可以通过操作面板来控制机床的运行和参数设置。

下面将详细介绍KND凯恩帝数控系统面板的各个部分和使用方法。

二、面板介绍1.显示屏：KND凯恩帝数控系统面板配备了高清彩色液晶屏，用于显示机床的运行状态、参数设置和各种操作信息。

2.功能按钮：面板上有一排功能按钮，包括主菜单、程序管理、手动操作、辅助功能等。

通过这些按钮可以进入系统的不同功能界面。

3.数字键盘：面板上的数字键盘用于输入数字、字母和特殊字符，可以通过数字键盘输入各种参数和指令。

4.机械手柄：面板上配备了机械手柄，用于手动操作机床，包括机械手轴向运动、对刀偏置和手动进给等。

5.变速旋钮：面板上的变速旋钮用于调节机床的进给速度和主轴转速，可以通过旋转变速旋钮来调整。

6.信号指示灯：面板上还有一些信号指示灯，用于显示不同的机床状态，如系统运行、报警和通讯状态等。

三、使用方法1.开机与关机-开机：按下面板上的电源按钮，等待系统自检完成后，显示屏会显示欢迎信息，表示系统已经启动成功。

-关机：按下面板上的关机按钮，等待系统关闭完成后，系统会断电，显示屏熄灭。

2.功能菜单操作-按下主菜单按钮，进入主菜单界面。

-使用数字键盘输入菜单号码，按下确认键，进入对应的功能界面。

-在功能界面中，使用数字键盘输入具体操作指令或参数，按下确认键即可执行。

3.手动操作-按下手动操作按钮，进入手动操作界面。

-使用机械手柄进行手动操作，可通过旋转机械手柄控制机械手轴向运动，通过推动机械手柄控制手动进给。

-在手动操作界面可以进行对刀偏置，输入偏置值后按下确认键，机床会进行对刀操作。

4.编程及程序管理-按下程序管理按钮，进入程序管理界面。

-在程序管理界面可以进行程序的添加、修改和删除操作。

5.参数设置-按下主菜单按钮，选择菜单中的参数设置功能。

数控机床操作说明书一、前言本操作说明书旨在提供数控机床操作方法以及相关安全事项的指导，以确保用户能够正确、安全地操作数控机床。

二、准备工作1. 确保数控机床处于稳定的工作环境中，远离火源和易燃物品。

2. 确认数控机床电源接入正常，电缆连接可靠。

3. 检查刀具和刀具夹持装置是否正确安装。

4. 对数控机床进行必要的润滑和清洁。

三、操作步骤1. 打开数控机床电源。

2. 启动数控机床控制系统。

3. 在控制面板上选择相应的加工程序。

4. 将工件安装在数控机床工作台上。

5. 使用数控机床操作面板，设置加工参数，包括切削速度、进给速度等。

6. 启动数控机床，开始加工。

四、安全操作事项1. 严禁未经许可打开数控机床的机床室门。

2. 使用数控机床时，必须戴好安全帽、护目镜和防护手套。

3. 禁止随意触摸数控机床运动部件，以免受伤。

4. 遵循操作规程，严禁超负荷操作数控机床。

5. 在设置加工参数前，必须再次确认刀具和工件的安装是否正确。

6. 加工过程中，注意观察数控机床的运行状态，如发现异常情况应立即停机检查。

五、故障排除1. 如果数控机床出现异常响声或抖动，应立即停机检查是否有刀具松动或其他异常情况。

2. 如果数控机床出现断电或控制系统崩溃等情况，应先关闭电源，排除故障后再重新启动。

六、保养与维护1. 按照数控机床的保养计划进行润滑和清洁，包括数控系统、传动部件等。

2. 定期对数控机床进行检查，确保各部件正常工作，如发现磨损或松动应及时更换或修复。

3. 长期不使用数控机床时，应切断电源，并进行适当的防尘封存措施。

七、注意事项1. 请严格按照操作步骤进行操作，不得擅自改动加工参数或操作程序。

2. 在学习和掌握数控机床操作前，请仔细阅读本操作说明书，并进行相关培训。

3. 如果有任何疑问或需要进一步的帮助，请及时与厂家或售后服务人员联系。

八、结语本操作说明书仅为数控机床的基本操作指南，希望能够帮助用户正确、安全地操作数控机床。

数控车床编程和操作实训指导书实训一数控车床程序编辑及基本操作实验一. 实训目的：1.了解数控车削的安全操作规程2.掌握数控车床的基本操作及步骤3.对操作者的有关要求4.掌握数控车削加工中的基本操作技能5.培养良好的职业道德二. 实训内容：1.安全技术（课堂讲述）2.熟悉数控车床的操作面板与控制面板（现场演示）3. 熟悉数控车床的基本操作①数控车床的启动和停止：启动和停止的过程②数控车床的手动操作：手动操作回参考点、手动连续进给、增量进给、手轮进给③数控车床的MDI运行：MDI的运行步骤④数控车床的程序和管理⑤加工程序的输入练习三. 实训设备：CK6132数控车床5台四. 实训步骤：（一）熟悉机床操作面板图3.1－1 GSK980T面板1．方式选择EDIT: 用于直接通过操作面板输入数控程序和编辑程序。

AUTO：进入自动加工模式。

MDI：手动数据输入。

REF:回参考点。

HNDL:手摇脉冲方式。

JOG：手动方式，手动连续移动台面或者刀具。

置光标于按钮上，点击鼠标左键，选择模式。

2．数控程序运行控制开关单程序段机床锁住辅助功能锁定空运行程序回零手轮X轴选择手轮Z轴选择3．机床主轴手动控制开关手动开机床主轴正转手动关机床主轴手动开机床主轴反转4．辅助功能按钮冷却液润滑液换刀具5．手轮进给量控制按钮选择手动台面时每一步的距离：0.001毫米、0.01毫米、0.1毫米、1毫米。

置光标于旋钮上，点击鼠标左键选择。

6．程序运行控制开关循环停止循环启动MST选择停止7．系统控制开关NC启动NC停止8．手动移动机床台面按钮选择移动轴,正方向移动按钮,负方向移动按钮。

快速进给9．升降速按钮主轴升降速/快速进给升降速/进给升降速10．紧急停止按钮（12）手轮（二）熟悉GSK980T数控系统的输入面板图3.2－1 GSK980T输入面板1.按键介绍（1）数字键（2）字母键数字/字母键用于输入数据到输入区域（如下图所示），系统自动判别取字母还是取数字。
