1x3井式气体渗碳炉技术方案

井式渗碳炉操作方法
井式渗碳炉操作方法大致包括以下步骤：
1. 准备工作：确保炉子周围环境整洁、无杂物，炉门封闭状态并检查有无损坏。

检查炉内设备是否完好，炉内是否有残留材料需要清理。

2. 炉盐液充注：将经过预处理的炉盐溶液充注至炉内，调节炉盐液的浓度和温度。

3. 加热：通电加热，将温度逐渐升至设定值。

加热时需注意避免温度过高或过低以免影响碳化效果。

4. 确认温度稳定：待温度达到设定值并稳定后，确认炉内温度符合碳化要求。

5. 载气充注：将载气充注至炉内，控制炉内气体流速和流量以确保碳化反应的进行。

6. 渗碳处理：将待处理的工件放入炉内，根据工件材质和要求选择合适的渗碳时间和温度，进行渗碳处理。

7. 碳化结束：渗碳时间结束后，停止加热，等待炉内温度降至安全范围。

8. 冷却：打开炉门进行冷却，待炉内温度降至可开启炉门时，将工件取出。

9. 清理：清理炉内残留材料，并对炉盐溶液进行处理和更换。

10. 安全检查：确认炉子和设备无异常后关闭炉门，做好炉子及周围环境的清理整理工作。

以上步骤为一般井式渗碳炉的操作方法，具体操作时需根据具体炉型和工件要求进行调整。

同时，操作时需遵循相关操作规程和安全规定，确保操作安全可靠。

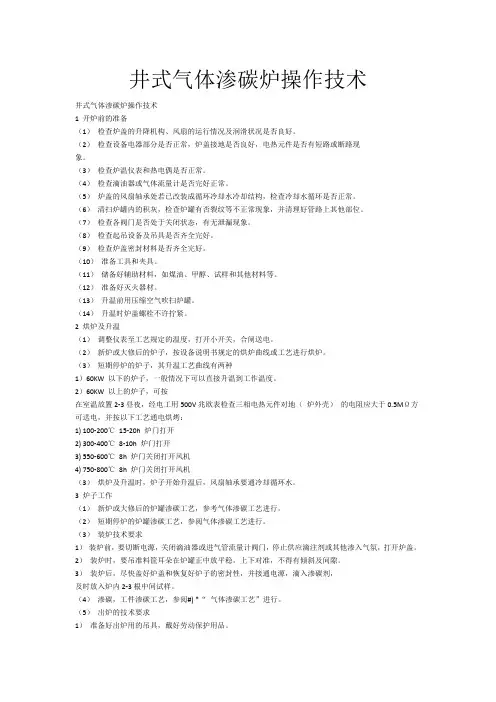

井式气体渗碳炉操作技术井式气体渗碳炉操作技术1 开炉前的准备（1）检查炉盖的升降机构、风扇的运行情况及润滑状况是否良好。

（2）检查设备电器部分是否正常，炉盖接地是否良好，电热元件是否有短路或断路现象。

（3）检查炉温仪表和热电偶是否正常。

（4）检查滴油器或气体流量计是否完好正常。

（5）炉盖的风扇轴承处若已改装成循环冷却水冷却结构，检查冷却水循环是否正常。

（6）清扫炉罐内的积灰，检查炉罐有否裂纹等不正常现象，并清理好管路上其他部位。

（7）检查各阀门是否处于关闭状态，有无泄漏现象。

（8）检查起吊设备及吊具是否齐全完好。

（9）检查炉盖密封材料是否齐全完好。

（10）准备工具和夹具。

（11）储备好辅助材料，如煤油、甲醇、试样和其他材料等。

（12）准备好灭火器材。

（13）升温前用压缩空气吹扫炉罐。

（14）升温时炉盖螺栓不许拧紧。

2 烘炉及升温（1）调整仪表至工艺规定的温度，打开小开关，合闸送电。

（2）新炉或大修后的炉子，按设备说明书规定的烘炉曲线或工艺进行烘炉。

（3）短期停炉的炉子，其升温工艺曲线有两种1）60KW 以下的炉子，一般情况下可以直接升温到工作温度。

2）60KW 以上的炉子，可按在室温放置2-3昼夜，经电工用500V兆欧表检查三相电热元件对地（炉外壳）的电阻应大于0.5MΩ方可送电，并按以下工艺通电烘烤：1) 100-200℃15-20h 炉门打开2) 300-400℃8-10h 炉门打开3) 550-600℃8h 炉门关闭打开风机4) 750-800℃8h 炉门关闭打开风机（3）烘炉及升温时，炉子开始升温后，风扇轴承要通冷却循环水。

3 炉子工作（1）新炉或大修后的炉罐渗碳工艺，参考气体渗碳工艺进行。

（2）短期停炉的炉罐渗碳工艺，参阅气体渗碳工艺进行。

（3）装炉技术要求1）装炉前，要切断电源，关闭滴油器或进气管流量计阀门，停止供应滴注剂或其他渗入气氛，打开炉盖。

2）装炉时，要吊准料筐耳朵在炉罐正中放平稳，上下对准，不得有倾斜及间隙。

井式气体渗碳炉简介井式气体渗碳炉是一种常用于热处理工艺中的设备，主要用于对金属制品进行气体渗碳处理。

气体渗碳是一种将碳原子引入金属材料表面以提高其硬度和耐磨性的方法。

井式气体渗碳炉以其高效、可靠的性能和方便的操作而广泛应用于金属加工和制造行业。

本文将介绍井式气体渗碳炉的工作原理、主要组成部分以及操作注意事项。

工作原理井式气体渗碳炉的工作原理基于批量式处理的模式。

金属制品被放置在专门设计的托盘上，然后被送入炉腔进行处理。

在处理过程中，炉腔被填充有合适的气体和渗碳剂。

加热炉腔将金属制品加热到一定温度，并保持一定的处理时间。

在这个过程中，渗碳剂中的碳原子会通过扩散机制从气体中沉积在金属制品的表面上，形成高碳层。

井式气体渗碳炉通常采用闭门设计，以最大程度地减少气体泄漏，并提高处理效果。

炉腔经过严格密封，以确保气体和渗碳剂在炉腔内的均匀分布。

加热系统采用高温电阻丝或燃气燃烧器，通过对炉腔施加恒定的加热功率，以保持炉腔内的温度稳定。

温控系统会监测和调节炉腔温度，确保金属制品在正确的温度下进行渗碳处理。

组成部分炉腔井式气体渗碳炉的炉腔是用于放置金属制品的大型容器。

它通常由耐高温的材料制成，如不锈钢或耐火砖。

炉腔具有良好的密封性能，以防止气体泄漏和能量流失。

炉腔内部的设计可以根据所处理的金属制品的形状和数量进行优化。

加热系统井式气体渗碳炉的加热系统主要用于提供恒定的加热功率，以保持炉腔内的温度。

常见的加热方式包括高温电阻丝和燃气燃烧器。

高温电阻丝是一种通过通过电阻丝通电产生热量的加热方式。

电阻丝通常被布置在炉腔的周围或底部，以提供均匀的加热效果。

电阻丝的功率和温度控制系统相结合，可以实现对炉腔温度的精确控制。

燃气燃烧器使用燃烧燃气产生高温火焰，将炉腔加热到所需温度。

燃气燃烧器通常配备有风扇，以确保燃气和空气的混合均匀，并提供足够的氧气以供燃烧反应。

温控系统温控系统是井式气体渗碳炉至关重要的组成部分。

它用于监测和调节炉腔温度，以确保金属制品在正确的温度下进行渗碳处理。

井式渗碳炉渗碳工艺
井式渗碳炉是一种新型节能周期作业式热处理电炉，主要用于钢制零件进行气体渗碳。

其结构由钢板及型钢焊接而成的炉壳、高强度超轻质节能耐火砖、硅酸铝纤维、硅藻土保温砖及石棉板砌筑而成的节能型复合结构炉衬、马弗罐、加热元件及电控系统等组成。

在操作过程中，首先要熟习零件图，对照实物了解渗碳技术要求，按照渗碳工艺文件确定渗碳工艺参数，选择合适的工装夹具以及渗碳炉膛的规格大小。

然后以煤油作为渗碳剂，采用直接滴入渗碳炉的方式使用，主要通过调节液滴数量控制零件表面碳浓度。

将工件装挂在密闭的井式渗碳炉中，加热到900℃~950℃，保温时间按0.15~0.30 mm/h估算，此时渗碳剂在高温下分解产生活性原子，活性碳原子被工件的表面吸收，并向心部扩散，形成一定深度的渗碳。

此外，对炉子、仪表、仪器应进行“日点检”，保证密封良好、机械传动和转动正常、升降平稳、无振动、无噪声，电器仪表反应灵敏、示值准确。

气体渗碳炉热处理工安全技术操作规程一、总则1. 为保障气体渗碳炉热处理工作的安全进行，制定本操作规程。

2. 本操作规程适用于气体渗碳炉热处理工作的操作人员。

3. 所有操作人员必须熟悉本操作规程，并按照规程进行操作。

二、工作场所与设备1. 气体渗碳炉工作场所必须保持通风良好，以减少有害气体的聚集。

2. 气体渗碳炉必须定期进行维护和保养，确保设备安全运行。

3. 气体渗碳炉炉口周围必须保持清洁，防止杂物进入。

三、个人防护用具1. 操作人员必须佩戴防护帽、防护服和防护手套。

2. 操作人员必须佩戴防护眼镜，并确保视野清晰。

3. 操作人员必须佩戴防滑鞋，以减少滑倒和摔伤的风险。

四、操作程序1. 操作人员在进行工作前必须进行安全培训，并了解炉子的工作原理和操作要点。

2. 操作人员在操作炉子前必须检查炉子的温度和压力，确保在可控范围内，并记录在操作记录中。

3. 操作人员必须按照工艺要求，正确放置和取出待处理的物品。

4. 操作人员必须仔细观察炉子的运行情况，如发现异常情况，必须及时报告上级。

5. 操作人员在操作过程中禁止戴手套直接接触炉子和炉门，以防烧伤。

6. 操作人员在操作过程中禁止使用具有易燃性的材料，以防火灾事故发生。

7. 操作人员在操作完成后，必须关闭炉子的电源，并做好安全标识，确保炉子的安全。

五、应急措施1. 发生火灾事故时，操作人员必须立即采取灭火措施，并报警求助。

2. 发生烧伤事故时，操作人员必须立即采取急救措施，并及时送医治疗。

3. 发生气体泄漏事故时，操作人员必须立即采取安全措施，如迅速撤离现场，并通知相关部门。

六、安全检查1. 定期对气体渗碳炉进行安全检查，确保设备的正常工作。

2. 定期对操作人员进行安全培训和考核，确保操作人员掌握安全操作技巧。

3. 建立事故统计和追踪机制，对事故原因进行调查分析，并采取相应措施进行改进。

七、责任与处罚1. 对违反操作规程的操作人员，将按照公司相关规定进行处理，严重者将面临辞退等行政处罚。

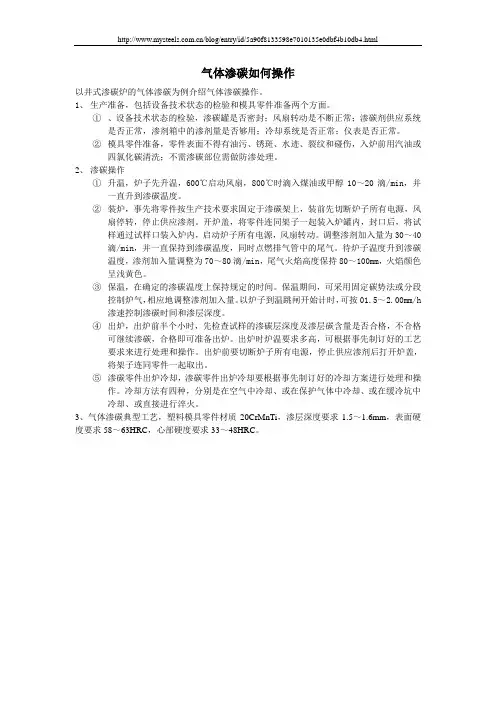

/blog/entry/id/5a90f8133598e7010135e0dbf4b10db4.html气体渗碳如何操作以井式渗碳炉的气体渗碳为例介绍气体渗碳操作。

1、生产准备，包括设备技术状态的检验和模具零件准备两个方面。

①、设备技术状态的检验，渗碳罐是否密封；风扇转动是不断正常；渗碳剂供应系统是否正常，渗剂箱中的渗剂量是否够用；冷却系统是否正常；仪表是否正常。

②模具零件准备，零件表面不得有油污、锈斑、水迹、裂纹和碰伤，入炉前用汽油或四氯化碳清洗；不需渗碳部位需做防渗处理。

2、渗碳操作①升温，炉子先升温，600℃启动风扇，800℃时滴入煤油或甲醇10～20滴/min，并一直升到渗碳温度。

②装炉，事先将零件按生产技术要求固定于渗碳架上，装前先切断炉子所有电源，风扇停转，停止供应渗剂。

开炉盖，将零件连同架子一起装入炉罐内，封口后，将试样通过试样口装入炉内，启动炉子所有电源，风扇转动。

调整渗剂加入量为30～40滴/min，并一直保持到渗碳温度，同时点燃排气管中的尾气。

待炉子温度升到渗碳温度，渗剂加入量调整为70～80滴/min，尾气火焰高度保持80～100mm，火焰颜色呈浅黄色。

③保温，在确定的渗碳温度上保持规定的时间。

保温期间，可采用固定碳势法或分段控制炉气，相应地调整渗剂加入量。

以炉子到温跳闸开始计时，可按01.5～2.00mm/h 渗速控制渗碳时间和渗层深度。

④出炉，出炉前半个小时，先检查试样的渗碳层深度及渗层碳含量是否合格，不合格可继续渗碳，合格即可准备出炉。

出炉时炉温要求多高，可根据事先制订好的工艺要求来进行处理和操作。

出炉前要切断炉子所有电源，停止供应渗剂后打开炉盖，将架子连同零件一起取出。

⑤渗碳零件出炉冷却，渗碳零件出炉冷却要根据事先制订好的冷却方案进行处理和操作。

冷却方法有四种，分别是在空气中冷却、或在保护气体中冷却、或在缓冷坑中冷却、或直接进行淬火。

3、气体渗碳典型工艺，塑料模具零件材质20CrMnTi，渗层深度要求1.5～1.6mm，表面硬度要求58～63HRC，心部硬度要求33～48HRC。

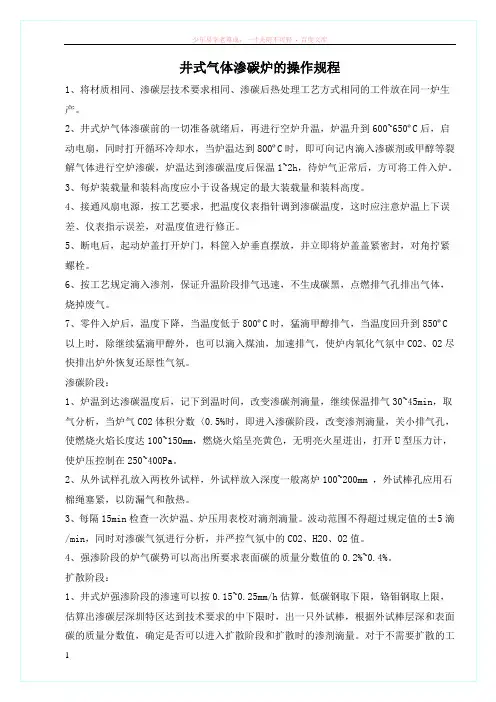

井式气体渗碳炉的操作规程1、将材质相同、渗碳层技术要求相同、渗碳后热处理工艺方式相同的工件放在同一炉生产。

2、井式炉气体渗碳前的一切准备就绪后，再进行空炉升温，炉温升到600~650ºC后，启动电扇，同时打开循环冷却水，当炉温达到800ºC时，即可向记内滴入渗碳剂或甲醇等裂解气体进行空炉渗碳，炉温达到渗碳温度后保温1~2h，待炉气正常后，方可将工件入炉。

3、每炉装载量和装料高度应小于设备规定的最大装载量和装料高度。

4、接通风扇电源，按工艺要求，把温度仪表指针调到渗碳温度，这时应注意炉温上下误差、仪表指示误差，对温度值进行修正。

5、断电后，起动炉盖打开炉门，料筐入炉垂直摆放，并立即将炉盖盖紧密封，对角拧紧螺栓。

6、按工艺规定滴入渗剂，保证升温阶段排气迅速，不生成碳黑，点燃排气孔排出气体，烧掉废气。

7、零件入炉后，温度下降，当温度低于800ºC时，猛滴甲醇排气，当温度回升到850ºC 以上时，除继续猛滴甲醇外，也可以滴入煤油，加速排气，使炉内氧化气氛中CO2、O2尽快排出炉外恢复还原性气氛。

渗碳阶段：1、炉温到达渗碳温度后，记下到温时间，改变渗碳剂滴量，继续保温排气30~45min，取气分析，当炉气CO2体积分数〈0.5%时，即进入渗碳阶段，改变渗剂滴量，关小排气孔，使燃烧火焰长度达100~150mm，燃烧火焰呈亮黄色，无明亮火星迸出，打开U型压力计，使炉压控制在250~400Pa。

2、从外试样孔放入两枚外试样，外试样放入深度一般离炉100~200mm ，外试棒孔应用石棉绳塞紧，以防漏气和散热。

3、每隔15min检查一次炉温、炉压用表校对滴剂滴量。

波动范围不得超过规定值的±5滴/min，同时对渗碳气氛进行分析，并严控气氛中的CO2、H2O、O2值。

4、强渗阶段的炉气碳势可以高出所要求表面碳的质量分数值的0.2%~0.4%。

扩散阶段：1、井式炉强渗阶段的渗速可以按0.15~0.25mm/h估算，低碳钢取下限，铬钼钢取上限，估算出渗碳层深圳特区达到技术要求的中下限时，出一只外试棒，根据外试棒层深和表面碳的质量分数值，确定是否可以进入扩散阶段和扩散时的渗剂滴量。

井式气体渗碳炉安全操作规程井式气体渗碳炉是一种常用于工业生产中的加热设备，用于对金属工件进行表面渗碳处理，以提高工件的硬度和耐磨性。

但由于在操作中涉及高温、高压、易燃等因素，使用者需按照一定的操作规程进行安全操作，以确保人员和设备的安全。

以下是井式气体渗碳炉的安全操作规程。

一、操作前的准备1. 检查炉体：在使用前应对炉体进行检查，确保各部件完好，无破损和渗漏现象。

2. 验证炉内温度计和温度控制仪：使用前应验证炉内温度计和温度控制仪的准确性，确保温度控制精度符合要求。

3. 检查炉前设施：确保炉前设施清洁整齐，防火器材齐全，并保证防火器材的有效期。

4. 检查气源：检查气源管道和连接是否完好，气压是否正常，确保气体供应充足。

二、操作注意事项1. 操作人员：井式气体渗碳炉的操作应由经过培训的专业人员进行，必须持有效证书。

2. 着装要求：操作人员应穿戴防护服、防护眼镜、耐高温手套等个人防护装备，避免烫伤和燃烧。

3. 炉前区域布置：炉前区域应设置安全防护措施，确保无杂物和易燃物附近。

4. 操作方式：操作人员应按照正确的操作顺序进行，不得随意更改设备参数和控制模式。

5. 检查安全装置：在操作炉体前，需检查各种安全装置的可靠性和灵敏度，确保其正常工作。

6. 操作温度范围：严格遵守设备规定的最大和最小操作温度范围，避免因温度过高或过低造成设备损坏。

三、操作中的安全措施1. 加热过程中的温度控制：操作人员应密切关注温度变化，确保温度控制在规定范围内。

2. 加热过程中的时间控制：按照工艺要求确定渗碳时间，严格控制渗碳时间，避免过长或过短。

3. 加热过程中的排放：操作人员应确保炉体排气系统正常工作，将产生的废气正确排放。

4. 炉体开启后的操作：当炉体开启后，应先确认内部温度已处于安全范围后，方可进入操作区域。

5. 炉体关闭后的操作：操作人员应关闭炉体气源，待炉体完全冷却后方可进行其他操作。

四、应急措施1. 发生事故时，操作人员应立即停止操作，按照应急预案进行处理。

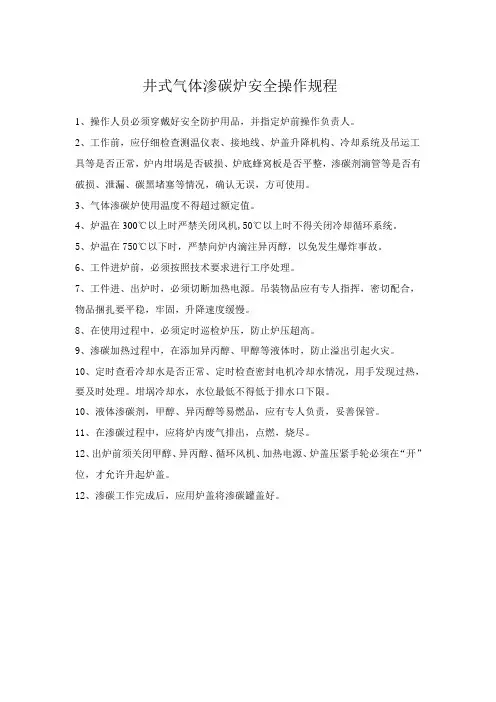

井式气体渗碳炉安全操作规程
1、操作人员必须穿戴好安全防护用品，并指定炉前操作负责人。

2、工作前，应仔细检查测温仪表、接地线、炉盖升降机构、冷却系统及吊运工具等是否正常，炉内坩埚是否破损、炉底蜂窝板是否平整，渗碳剂滴管等是否有破损、泄漏、碳黑堵塞等情况，确认无误，方可使用。

3、气体渗碳炉使用温度不得超过额定值。

4、炉温在300℃以上时严禁关闭风机,50℃以上时不得关闭冷却循环系统。

5、炉温在750℃以下时，严禁向炉内滴注异丙醇，以免发生爆炸事故。

6、工件进炉前，必须按照技术要求进行工序处理。

7、工件进、出炉时，必须切断加热电源。

吊装物品应有专人指挥，密切配合，物品捆扎要平稳，牢固，升降速度缓慢。

8、在使用过程中，必须定时巡检炉压，防止炉压超高。

9、渗碳加热过程中，在添加异丙醇、甲醇等液体时，防止溢出引起火灾。

10、定时查看冷却水是否正常、定时检查密封电机冷却水情况，用手发现过热，要及时处理。

坩埚冷却水，水位最低不得低于排水口下限。

10、液体渗碳剂，甲醇、异丙醇等易燃品，应有专人负责，妥善保管。

11、在渗碳过程中，应将炉内废气排出，点燃，烧尽。

12、出炉前须关闭甲醇、异丙醇、循环风机、加热电源、炉盖压紧手轮必须在“开”位，才允许升起炉盖。

12、渗碳工作完成后，应用炉盖将渗碳罐盖好。

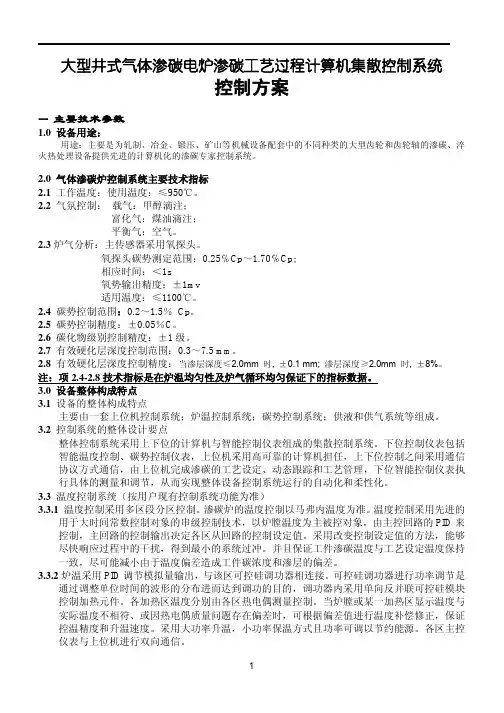

大型井式气体渗碳电炉渗碳工艺过程计算机集散控制系统控制方案一主要技术参数1.0设备用途：用途：主要是为轧制、冶金、锻压、矿山等机械设备配套中的不同种类的大型齿轮和齿轮轴的渗碳、淬火热处理设备提供先进的计算机化的渗碳专家控制系统。

2.0 气体渗碳炉控制系统主要技术指标2.1 工作温度：使用温度：≤950℃。

2.2气氛控制：载气：甲醇滴注；富化气：煤油滴注；平衡气：空气。

2.3炉气分析：主传感器采用氧探头。

氧探头碳势测定范围：0.25℅Cp～1.70℅Cp;相应时间：＜1s氧势输出精度：±1mv适用温度：≤1100℃。

2.4 碳势控制范围：0.2～1.5％Cp。

2.5 碳势控制精度：±0.05％C。

2.6碳化物级别控制精度：±1级。

2.7有效硬化层深度控制范围：0.3～7.5 mm。

2.8有效硬化层深度控制精度：当渗层深度≤2.0mm 时, ±0.1 mm; 渗层深度≥2.0mm 时, ±8%。

注：项2.4-2.8技术指标是在炉温均匀性及炉气循环均匀保证下的指标数据。

3.0设备整体构成特点3.1设备的整体构成特点主要由一套上位机控制系统；炉温控制系统；碳势控制系统；供液和供气系统等组成。

3.2控制系统的整体设计要点整体控制系统采用上下位的计算机与智能控制仪表组成的集散控制系统。

下位控制仪表包括智能温度控制、碳势控制仪表，上位机采用高可靠的计算机担任，上下位控制之间采用通信协议方式通信，由上位机完成渗碳的工艺设定、动态跟踪和工艺管理，下位智能控制仪表执行具体的测量和调节，从而实现整体设备控制系统运行的自动化和柔性化。

3.3温度控制系统（按用户现有控制系统功能为准）3.3.1温度控制采用多区段分区控制。

渗碳炉的温度控制以马弗内温度为准。

温度控制采用先进的用于大时间常数控制对象的串级控制技术，以炉膛温度为主被控对象，由主控回路的PID来控制，主回路的控制输出决定各区从回路的控制设定值。

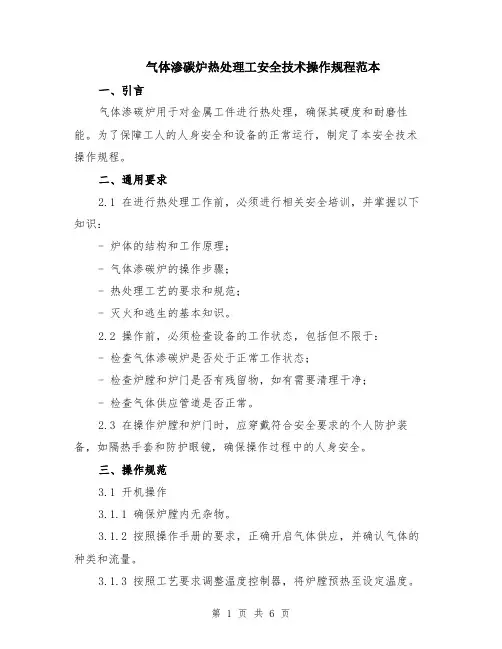

气体渗碳炉热处理工安全技术操作规程范本一、引言气体渗碳炉用于对金属工件进行热处理，确保其硬度和耐磨性能。

为了保障工人的人身安全和设备的正常运行，制定了本安全技术操作规程。

二、通用要求2.1 在进行热处理工作前，必须进行相关安全培训，并掌握以下知识：- 炉体的结构和工作原理；- 气体渗碳炉的操作步骤；- 热处理工艺的要求和规范；- 灭火和逃生的基本知识。

2.2 操作前，必须检查设备的工作状态，包括但不限于：- 检查气体渗碳炉是否处于正常工作状态；- 检查炉膛和炉门是否有残留物，如有需要清理干净；- 检查气体供应管道是否正常。

2.3 在操作炉膛和炉门时，应穿戴符合安全要求的个人防护装备，如隔热手套和防护眼镜，确保操作过程中的人身安全。

三、操作规范3.1 开机操作3.1.1 确保炉膛内无杂物。

3.1.2 按照操作手册的要求，正确开启气体供应，并确认气体的种类和流量。

3.1.3 按照工艺要求调整温度控制器，将炉膛预热至设定温度。

3.2 装载工件3.2.1 在装载工件前，确认炉膛温度已经预热至设定温度。

3.2.2 将工件放入炉膛中，并确保工件之间有足够的间隔，避免相互接触。

3.3 热处理过程3.3.1 在热处理过程中，应密切关注炉膛的温度变化和工艺要求。

3.3.2 如有异常情况发生，如温度过高或气体泄漏等，应立即停止热处理，并进行必要的维修和检查。

3.4 热处理结束3.4.1 当热处理时间到达要求时，停止供气。

3.4.2 等待炉膛冷却至安全温度后，打开炉门，取出热处理过的工件，并放置在安全区域进行冷却。

四、应急措施4.1 灭火4.1.1 在发生火灾时，应立即启动灭火设备，并采取措施尽快扑灭火源。

4.1.2 如火势无法控制，应立即通知相关人员并疏散人员，等待消防部门的支援。

4.2 逃生4.2.1 在发生紧急情况时，操作人员应立即采取逃生措施。

4.2.2 根据炉膛位置和周围环境，选择最短路径逃离作业区域，并通知其他人员。

井式气体渗碳炉安全操作规程范本一、引言本操作规程适用于井式气体渗碳炉的安全操作，目的是保障工作人员的人身安全和设备的正常运行。

所有使用井式气体渗碳炉的工作人员都必须严格遵守本规程。

二、操作规定1. 炉前准备1.1 操作人员需要穿戴符合安全要求的工作服，并佩戴必要的个人防护装备，如防护眼镜、安全鞋等。

1.2 清理炉前区域，确保工作环境整洁有序，防止杂物堆积和绊倒。

1.3 检查气体供应系统和炉体连接管道是否正常，并确保气体质量符合要求。

1.4 检查传感器和控制系统是否正常，确保温度、压力等参数的准确性。

1.5 确认炉内无人，关闭炉门并锁好。

2. 点火操作2.1 打开气体供应系统，并调整气体流量到正常工作状态。

2.2 打开点火系统，使用点火器点燃燃烧器，并观察火焰是否正常。

2.3 监测燃气流量和火焰状态，确保火焰稳定且符合要求。

2.4 若出现异常情况，立即关闭气体供应系统，并采取应急措施。

3. 操作过程3.1 根据工艺要求设置炉内温度和保持时间，并启动加热系统。

3.2 监控温度变化曲线，确保炉内温度在设定范围内稳定升温。

3.3 定期检查炉内设备和管路是否正常，如发现异常情况，立即停止加热并采取相应措施。

3.4 定期清理炉膛和烟道，保持炉内的清洁，并防止积碳。

3.5 严禁在炉边堆放易燃物品，保持炉区域的安全整洁。

3.6 不得随意拆卸炉内设备和管路，如需维护和检修，必须停机并严格按照规程操作。

4. 停机与清理4.1 在工作结束后，需要先将温度降至安全范围内，然后关闭加热系统。

4.2 关闭气体供应系统，确保燃气流量为零。

4.3 关闭点火系统，等待火焰完全熄灭。

4.4 确认炉内无残余气体，开启炉门，并通风一段时间，确保内部安全。

4.5 定期清理炉膛、烟道和设备，保持其良好的工作状态。

4.6 停机期间，禁止擅自调整炉内设备和管道，必须经过授权才能进行操作。

5. 应急处置5.1 在气体泄漏等应急情况发生时，操作人员应立即按照相关应急预案执行，确保人员安全和设备安全。

气体渗碳炉操作规程（6篇范文）第1篇气体渗碳炉操作规程一、开炉前准备工作1、清除炉罐内的碳黑,检查密封衬垫。

2、检查循环风扇、电动机,给轴承加润滑脂、冷却水套通水。

3、检查热电偶位置及油压提升机构。

4、检查滴定器、甲醇、煤油储存器。

二、开炉操作规程:1、合上电源开关。

2、调整仪表自动控制装置正常后才允许通电升温。

3、升温时,开动风扇。

4、炉温升到850℃时,开始滴入煤油(或甲醇)。

5、炉温到需要温度后,切断炉子和风扇的电源,才能装进工件。

然后关紧炉门,接通风扇和炉子电源,按范围操作。

6、工件出炉后,关紧炉盖,继续未动风扇,切断炉子电阻丝电源,滴入少量煤油。

7、炉温降至850℃时,停止滴入煤油。

8、炉温降至600℃时,停止风扇,切断电源开关。

第2篇气体渗碳炉热处理工安全技术操作规程1 明确炉前操作负责人。

2 检查设备的接地情况，并将测温仪表按工艺规范正确调整好。

3 检查炉盖的升降速度是否正常。

4 风扇转动应平稳、无噪声，风扇的冷却水应完好无堵塞，工作中冷却出水温度不得大于60℃。

5 输油管道应完好，畅通无渗漏，排气管滴油器必须畅通。

6 炉内无炭黑之类脏物，炉子应密封良好。

7 检查吊车的吊放工具是否良好，工件起吊后，吊钩下严禁站人。

8 在风扇轴迷宫装置通冷却水后，方可给设备通电。

9 600℃以上严禁关掉风扇。

10 750℃以下严禁向炉内滴注煤油，以防爆炸。

11 rjj系列气体渗碳炉最高工作温度不得超过950℃，各设备装炉量及最大工件尺寸必须符合设备要求。

12 工件进出炉时，设备应断电，吊车的升降速度应缓慢，起吊工件时吊钩应对中。

13 在渗碳的过程中，必须点燃炉内排出的废气。

14 渗碳工作完毕必须立即用辅助炉盖将渗碳罐盖好。

15 液体渗碳剂、甲醇等均属易燃物，必须按"四定"要求妥善保存，注意防火防爆。

16 定期清理设备的卫生，并随时注意设备附近的环境卫生。

第3篇管式马弗炉气体渗碳炉热处理工安全操作规程1.开炉前应检查煤气管道阀门密封性和煤气管路上的压力不能低于规定值。

井式气体渗碳炉安全操作规程一、安全操作前的准备1.检查炉具的外观和设备连接是否完好，确保炉具处于良好的工作状态。

2.确认操作人员已经接受过相关培训，了解井式气体渗碳炉的安全操作要求。

3.确保炉具周围无易燃、易爆等危险物质存在。

二、操作人员的个人防护1.所有操作人员必须穿戴符合要求的工作服、帽子、手套等防护装备。

2.需要使用防护眼镜、面罩或呼吸器等防护设备时，必须正确佩戴。

三、操作过程中的注意事项1.操作人员严禁戴有金属装饰品或具有引起火花的物品，如打火机等。

2.炉具操作温度高，操作人员必须远离加热部位，防止热辐射灼伤。

3.炉具内的温度高，操作人员应注意避免直接接触炉具内部，以免烫伤。

4.操作人员必须随时注意炉具内部的温度变化，及时调整温度控制仪表，避免过度加热。

5.操作人员在操作过程中，必须随时观察炉具内部情况，确保渗碳炉内部无明火、有害气体、毒气或其他危险物质溢出。

6.在操作过程中，如发现气味异常、炉具内有异响等异常情况，应立即停机检查，排除故障后再继续操作。

7.操作人员在操作过程中严禁瞌睡，以免因操作失误导致事故发生。

8.在操作过程中，如需要打开炉门检查情况或取出样品等，操作人员必须等待炉具内温度降至安全范围内。

四、事故发生时的应急措施1.在发生火灾、爆炸等紧急情况时，应立即停止炉具的供气和供电，采取适当的灭火措施。

2.人员发生意外伤害时，应立即停止炉具工作，进行救助并及时送医治疗。

五、操作结束后的安全措施1.操作结束后，应清理和维护炉具的内部和外部设备，确保下次使用前处于正常工作状态。

2.关闭炉具的所有开关，切断气源和电源。

3.清除现场，将相关工具和设备归位，使操作环境整洁。

根据以上的井式气体渗碳炉安全操作规程，可以有效避免潜在的危险，并确保操作人员的安全。

同时，操作人员应定期接受安全培训，提高安全意识，严格遵守安全操作规程，防患于未然。

井式气体渗‎碳炉的操作‎规程1、将材质相同‎、渗碳层技术‎要求相同、渗碳后热处‎理工艺方式‎相同的工件‎放在同一炉‎生产。

2、井式炉气体‎渗碳前的一‎切准备就绪‎后，再进行空炉‎升温，炉温升到6‎00~650ºC‎后，启动电扇，同时打开循‎环冷却水，当炉温达到‎800ºC‎时，即可向记内‎滴入渗碳剂‎或甲醇等裂‎解气体进行‎空炉渗碳，炉温达到渗‎碳温度后保‎温1~2h，待炉气正常‎后，方可将工件‎入炉。

3、每炉装载量‎和装料高度‎应小于设备‎规定的最大‎装载量和装‎料高度。

4、接通风扇电‎源，按工艺要求‎，把温度仪表‎指针调到渗‎碳温度，这时应注意‎炉温上下误‎差、仪表指示误‎差，对温度值进‎行修正。

5、断电后，起动炉盖打‎开炉门，料筐入炉垂‎直摆放，并立即将炉‎盖盖紧密封‎，对角拧紧螺‎栓。

6、按工艺规定‎滴入渗剂，保证升温阶‎段排气迅速‎，不生成碳黑‎，点燃排气孔‎排出气体，烧掉废气。

7、零件入炉后‎，温度下降，当温度低于‎800ºC‎时，猛滴甲醇排‎气，当温度回升‎到850º‎C以上时，除继续猛滴‎甲醇外，也可以滴入‎煤油，加速排气，使炉内氧化‎气氛中CO‎2、O2尽快排‎出炉外恢复‎还原性气氛‎。

渗碳阶段：1、炉温到达渗‎碳温度后，记下到温时‎间，改变渗碳剂‎滴量，继续保温排‎气30~45min‎，取气分析，当炉气CO‎2体积分数‎〈0.5%时，即进入渗碳‎阶段，改变渗剂滴‎量，关小排气孔‎，使燃烧火焰‎长度达10‎0~150mm‎，燃烧火焰呈‎亮黄色，无明亮火星‎迸出，打开U型压‎力计，使炉压控制‎在250~400Pa‎。

2、从外试样孔‎放入两枚外‎试样，外试样放入‎深度一般离‎炉100~200mm‎，外试棒孔应‎用石棉绳塞‎紧，以防漏气和‎散热。

3、每隔15m‎i n检查一‎次炉温、炉压用表校‎对滴剂滴量‎。

波动范围不‎得超过规定‎值的±5滴/min，同时对渗碳‎气氛进行分‎析，并严控气氛‎中的CO2‎、H2O、O2值。

井式气体渗碳炉安全操作规程井式气体渗碳炉是用于将碳渗入金属材料表面以提高其硬度和耐磨性的设备。

不良的操作可能会导致严重的事故和损失。

为了确保生产过程的安全性，需要制定一套相关的操作规程。

本文将详细介绍井式气体渗碳炉的安全操作规程。

一、操作前的准备工作1.1 检查气源、电源和冷却水的供应是否充足和正常。

各仪表的指示是否正常。

1.2 检查零部件是否完好无损，各位置是否润滑良好，设备是否处于正常使用状态。

1.3 检查炉膛门密封是否良好，炉膛是否干净，是否存在异物。

若存在，应及时清除。

1.4 检查反应器和传动系统是否处于正常状态。

如有异常情况，应立即停止操作并通知维修人员进行检修。

二、操作注意事项2.1 操作时需要佩戴防护眼镜、手套和其他必要的防护装备。

操作时，应保持注意力集中，严格按照操作规程操作，禁止随意调整操作参数。

2.2 操作人员应按照规定的程序打开炉盖。

同时，应保持距离，避免受到高温气体的烫伤。

在渗碳过程中，操作人员应时刻关注炉内的情况，并及时采取必要的措施。

2.3 针对可能发生的异常情况（例如渗碳剂进出口堵塞等），应及时进行处理。

严禁操作人员私自打开或调整设备，必须经过专业维修人员确认后方可进行。

2.4 操作人员应时刻保持炉膛门关闭，并保持机器干燥、周围整洁，并定期清理设备。

同时，需定期检查设备、仪表和管道的运作状况，确保设备的正常操作并如实记录。

三、紧急措施3.1 如果发现炉内温度及压力异常，应立即停止设备，并且使用相应的工具封闭进出口。

3.2 如发现渗碳剂泄露或液态碳残留在炉内，请立即启动设备的废气回收系统，并将具体情况报告给工厂领导。

3.3 设备操作过程中如发生异常，操作人员应立即停止操作，并及时汇报领导。

同时需与维修人员配合，以避免废品率、生产周期的增加。

四、设备保养4.1 操作结束后，操作人员应按照设备保养要求进行清洁和检查，并检查设备是否有零部件损坏。

4.2 每年进行定期检修和保养。

井式气体渗碳炉技术要求一、 用途：本设备适用于低碳钢及合金钢的渗碳、碳氮共渗、保护气氛淬火等热处理工艺。

二、 设备组成：井式气体渗碳炉，上位机（一拖二）控制系统+缓冷罐（带气氛保护且具有通水冷却等功能）。

三、 主要技术参数：1．额定功率：105KW（标准型）2．额定温度：950℃工作温度：750-950℃3．控温区段：2区4．有效工作尺寸：φ600X1200mm5．空载功率：30KW6．控温方式：可控硅过零触发，PID调节7．控温精度：≤±1℃8．工作区温度均匀度：≤±5℃9．碳势控制精度：≤±0.02%CP10．碳势均匀性：≤±0.05%CP11．碳势控制范围：0.2-1.5%CP四、产品及工艺要求1．产品规格：大规格标准链条（24A/B以上）销轴、滚子、套筒及大规格异型链条渗碳零件。

2．零件材质：20CrMnMo、20#、10#。

3．工艺方法：渗碳或碳氮共渗+缓冷4．渗碳层深度：0.4-1.5mm5．渗碳层层深偏差：层深≤1mm为±0.1，层深≥1mm时为层深的10%。

6．淬火硬度：HRC58-62（低温回火）7．淬火硬度均匀性：同一工件表面硬度偏差≤1HRC，不同工件表面硬度偏差≤1.5HRC8．硬度梯级：≤HV45/0.1mm9．碳深度分布：在有效渗层内，表面碳浓度不低于0.85-1.05%CP五、设备概要及技术要求该设备主要功能为低碳钢、合金钢的渗碳、碳氮共渗等，该设备由炉体、马弗罐、导风筒、炉盖及炉盖升降机和旋转装置、温度控制及电气控制系统、碳势控制系统及供气系统、计算机及专家系统等组成。

1．炉体保温层由轻质耐火粘土砖砌筑，耐火层采用陶瓷耐火纤维以达到节能效果。

2．加热元件采用电阻带。

3．马弗罐采用无底式马弗结构，工件直接摆放在炉子底座上。

4．采用气氛：甲醇（载气），三乙醇胺或异丙醇（富化气）及调节气。

5．碳势控制系统由碳势测量、碳势控制，通过计算机系统可对设备运行过程进行时实监测、工艺模拟、运行记录、文件管理等。

井式炉气体渗碳工艺守则XXX公司内部老资料井式炉气体渗碳工艺守则1( 主题及内容。

本标准规定了井式炉气体渗碳应遵守的基本规则和要求。

本标准适用于低碳钢和低碳合金钢零件的气体渗碳工艺操作。

2( 开炉前的准备。

2(1设备的检查和准备。

2(2检查渗碳炉的电器部分是否正常，炉罐密封性是否完好，电风扇是否正常。

2(3热电偶安放是否正确。

2(4渗碳剂是否能保证渗碳工艺过程的使用，滴注系统是否畅通，水冷循环系统是否完好，并能保证正常工作。

2(5零件入炉子前的准备和装炉要求。

2(6零件应清洁、无碰伤、毛刺、铁屑、机油、脏物等。

2(7零件不得有斑锈、水锈，否则应用汽油、四氯化碳(Ccl4)，10%Na2CO3水溶液等进行清洗。

对有锈斑不易清除的工件应用钢砂纸打磨或用10%硫酸水溶液(40~80?)浸洗。

清洗干净后风干或烤干。

2(8对零件不需渗碳部位，采用涂防渗剂防止渗碳，也可采用事先留余量，渗碳后切削去掉不需要部分的渗碳层。

防渗涂料的厚度一般应大于1mm，要求均匀致密，不需要渗碳的螺孔等应涂防渗剂并堵孔。

2(9根据零件的工艺要求选择适当的工装夹具(料筐、吊具等)装放零件。

工装夹具应有相当的刚度，应保证炉内气氛循环畅通。

反射使用的料筐和吊头，当变形太大时应进行修复或更换，不勉强凑合使用。

2(10对渗碳后直接淬火的零件，装炉时应事先考虑好零件出炉后淬火时进入冷却剂的方式。

对于轮幅较大的盘状零件，轴线方向宜水平放入，以免产生翘曲变形;对于壁厚较薄的大齿圈，轴线方向应垂直进入，以免形成椭圆;对于细长的齿轮轴，宜轴线方向垂直进入，以免产生轴的弯曲;对于厚薄差异较大的零件，宜用增加补偿套或加塞子的办法，用以减少变形。

2(11装炉后零件之间应留出5~10mm的间隙，保证气流循环顺利流通。

对于渗碳层厚度不同的零件，一般不允许同炉混装，特殊情况混装时，其渗碳层深度差不得大于0.1mm。

2(12零件装好后，应准备好试块和随炉试样。
