利用excel电子表格制作质量控制图(自动-)

利用EXCEL制作质量控制图(精)概述质量控制图是一个被广泛应用于品质管理和过程改进中的工具。

它可以用于监测过程在统计上的变化，以及控制品质在一定的范围之内。

Excel是常用的数据处理软件，它具有制作各种图表的功能，其中就包括了制作质量控制图的能力。

通过使用Excel，我们可以轻松地制作各类质量控制图，以帮助我们实现过程的可控性，并提高产品的品质。

制作质量控制图的步骤1. 准备数据在Excel中制作质量控制图之前，首先需要准备好要使用的数据。

数据可以来自于实际生产过程中的一些关键指标或者质量数据，也可以是以前收集到的数据进行的分析。

数据应该要充分地反映过程的状态，并且要有统计意义。

2. 对数据进行整理在数据准备好之后，我们需要对数据进行整理，以便于我们使用Excel制作质量控制图。

通常，我们需要将数据按照时间顺序进行排列，同时还需要计算出均值、标准差、上控制限和下控制限等指标。

3. 制作控制图Excel中可以制作多种类型的控制图，比如P图、U图、Xbar-R图、Xbar-S图等等。

其中，最为常用的是Xbar-R图。

制作Xbar-R图的步骤如下：1.打开Excel软件，并加载数据。

2.选择所需要的数据区域，并选中“插入”选项卡。

3.在“插入”选项卡中找到“图表”选项，并点击“图表类型”。

4.在弹出的“图表类型”对话框中，选择“统计”类别，并点击“Xbar-R图”选项。

5.Excel会自动在工作表中插入一个“Xbar-R图”，用户可以根据需要进行调整。

4. 分析控制图一旦制作好控制图，我们就需要对其进行分析。

其中，最为重要的是对控制图中的异常点进行分析。

如果在控制图中存在异常点，那么这些异常点需要被处理和分析。

同时，还需要分析图表中其他的指标，比如在控制限之外的点数、控制限的位置、点的分布情况等等，以帮助我们了解过程的变化。

结论在使用Excel制作质量控制图时，我们需要注意数据的准备和整理，以及图表的制作和分析。

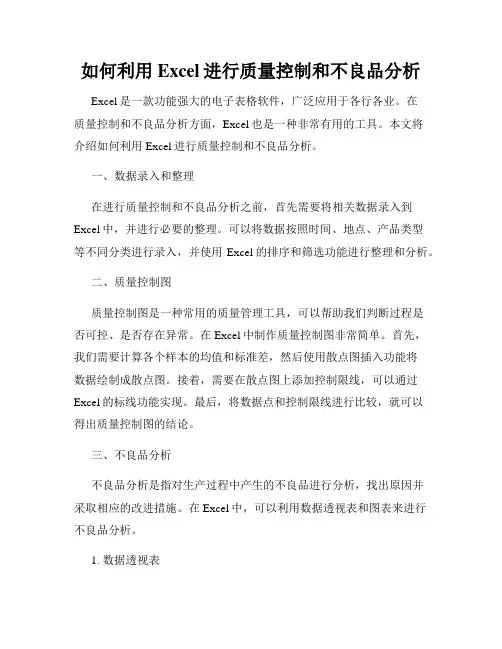

如何利用Excel进行质量控制和不良品分析Excel是一款功能强大的电子表格软件，广泛应用于各行各业。

在质量控制和不良品分析方面，Excel也是一种非常有用的工具。

本文将介绍如何利用Excel进行质量控制和不良品分析。

一、数据录入和整理在进行质量控制和不良品分析之前，首先需要将相关数据录入到Excel中，并进行必要的整理。

可以将数据按照时间、地点、产品类型等不同分类进行录入，并使用Excel的排序和筛选功能进行整理和分析。

二、质量控制图质量控制图是一种常用的质量管理工具，可以帮助我们判断过程是否可控、是否存在异常。

在Excel中制作质量控制图非常简单。

首先，我们需要计算各个样本的均值和标准差，然后使用散点图插入功能将数据绘制成散点图。

接着，需要在散点图上添加控制限线，可以通过Excel的标线功能实现。

最后，将数据点和控制限线进行比较，就可以得出质量控制图的结论。

三、不良品分析不良品分析是指对生产过程中产生的不良品进行分析，找出原因并采取相应的改进措施。

在Excel中，可以利用数据透视表和图表来进行不良品分析。

1. 数据透视表数据透视表可以帮助我们对数据进行汇总和分析，快速了解不良品的发生情况和原因。

首先，需要在Excel中选中需要进行分析的数据，然后使用数据透视表功能进行汇总。

可以按照产品类型、不良原因等不同维度进行汇总，并设置汇总字段。

最后，数据透视表会自动生成相应的汇总表，并支持对汇总数据进行排序、筛选和分析。

2. 图表分析除了数据透视表，Excel还提供了丰富的图表功能，可以将数据以图表的形式展示，直观地观察数据分布和趋势。

通过将不良品的发生数量和原因绘制成柱状图、饼图或折线图，可以更加清晰地了解不良品的分布情况，并帮助我们找出改进的方向。

四、异常值处理在进行质量控制和不良品分析时，可能会遇到异常值（Outliers），即与其他数据显著不同的数值。

处理异常值是质量控制中的一项重要任务，可以通过Excel的筛选和排序功能快速找出异常值，并进行合理的处理。

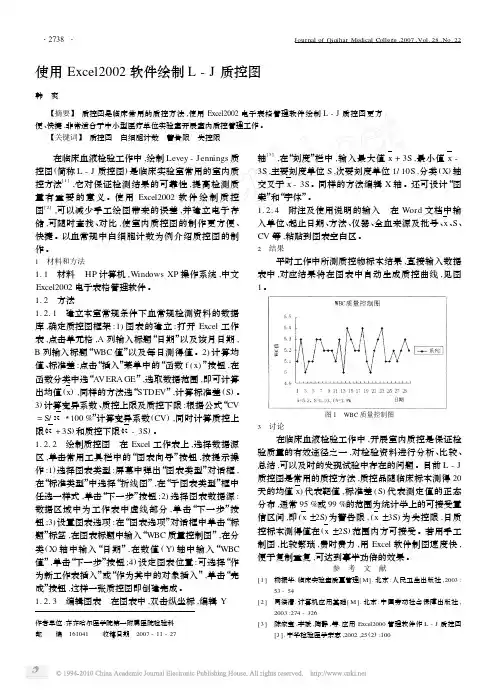

使用Excel2002软件绘制L -J 质控图韩　爽【摘要】　质控图是临床常用的质控方法,使用Excel2002电子表格管理软件绘制L -J 质控图更方便、快捷,非常适合于中小型医疗单位实验室开展室内质控管理工作。

【关键词】　质控图　白细胞计数　警告限　失控限 在临床血液检验工作中,绘制Levey -Jennings 质控图(简称L -J 质控图)是临床实验室常用的室内质控方法[1],它对保证检测结果的可靠性,提高检测质量有重要的意义。

使用Excel2002软件绘制质控图[2],可以减少手工绘图带来的误差,并建立电子存储,可随时查找、对比,使室内质控图的制作更方便、快捷。

以血常规中白细胞计数为例介绍质控图的制作。

1　材料和方法1.1　材料　HP 计算机,Windows XP 操作系统,中文Excel2002电子表格管理软件。

1.2　方法1.2.1　建立本室常规条件下血常规检测资料的数据库,确定质控图框架:1)图表的建立:打开Excel 工作表,点击单元格,A 列输入标题“日期”以及该月日期,B 列输入标题“WBC 值”以及每日测得值。

2)计算均值、标准差:点击“插入”菜单中的“函数f (x )”按钮,在函数分类中选“A VERA GE ”,选取数据范围,即可计算出均值(x ),同样的方法选“STDEV ”,计算标准差(S )。

3)计算变异系数、质控上限及质控下限:根据公式“CV =S/χ3100%”计算变异系数(CV ),同时计算质控上限(χ+3S )和质控下限(χ-3S )。

1.2.2　绘制质控图　在Excel 工作表上,选择数据源区,单击常用工具栏中的“图表向导”按钮,按提示操作:1)选择图表类型:屏幕中弹出“图表类型”对话框,在“标准类型”中选择“折线图”,在“子图表类型”框中任选一样式,单击“下一步”按钮;2)选择图表数据源:数据区域中为工作表中虚线部分,单击“下一步”按钮;3)设置图表选项:在“图表选项”对话框中单击“标题”标签,在图表标题中输入“WBC 质量控制图”,在分类(X )轴中输入“日期”,在数值(Y )轴中输入“WBC 值”,单击“下一步”按钮;4)设定图表位置:可选择“作为新工作表插入”或“作为其中的对象插入”,单击“完成”按钮,这样一张质控图即创建完成。

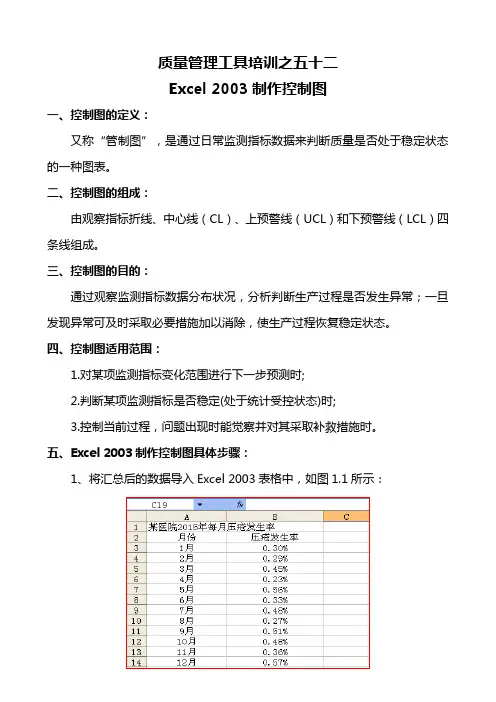

质量管理工具培训之五十二Excel 2003制作控制图一、控制图的定义：又称“管制图”，是通过日常监测指标数据来判断质量是否处于稳定状态的一种图表。

二、控制图的组成：由观察指标折线、中心线（CL）、上预警线（UCL）和下预警线（LCL）四条线组成。

三、控制图的目的：通过观察监测指标数据分布状况，分析判断生产过程是否发生异常；一旦发现异常可及时采取必要措施加以消除，使生产过程恢复稳定状态。

四、控制图适用范围：1.对某项监测指标变化范围进行下一步预测时;2.判断某项监测指标是否稳定(处于统计受控状态)时;3.控制当前过程，问题出现时能觉察并对其采取补救措施时。

五、Excel 2003制作控制图具体步骤：1、将汇总后的数据导入Excel 2003表格中，如图1.1所示：2、点击菜单栏【插入】菜单，出现下拉的子菜单，点击子菜单【函数】，计算压疮发生率的平均水平。

如图1.2.1、1.2.2所示:3、点击菜单栏【插入】菜单，出现下拉的子菜单，点击子菜单【函数】，计算出该样本的标准差（标准偏差）。

如图1.3.1、1.3.2所示:4、运用键盘中的适合函数直接以三倍标准差为例，计算此控制图的上/下预警线。

如图1.4.1、1.4.2所示：5、将表制作为下列样式，如图1.5所示：6、点击菜单栏【插入】菜单，出现下拉的子菜单，点击子菜单【图表】，弹出【图表向导-4 步骤之1-图表类型】对话框，选择“图表类型（c）”中的折线图后，点击“下一步”，如图1.6所示：7、弹出【图表向导-4 步骤之2-图表源数据】对话框，单击【数据区域】后的折叠按钮，将对话框折叠，选择A2:E14单元格区域；如图1.7所示：8、点击“下一步”，弹出【图表向导-4 步骤之3-图表选项】对话框，点击【标题】，在图表标题框中输入“某医院2015年每月压疮发生率”，如图1.8所示：9、点击【图表选项】的相应子菜单，对控制图做修改。

如图1.9所示：10、右键单击控制图相应区域，可以对控制图的“坐标轴格式”、“控制图颜色”等具体细节进行修改。

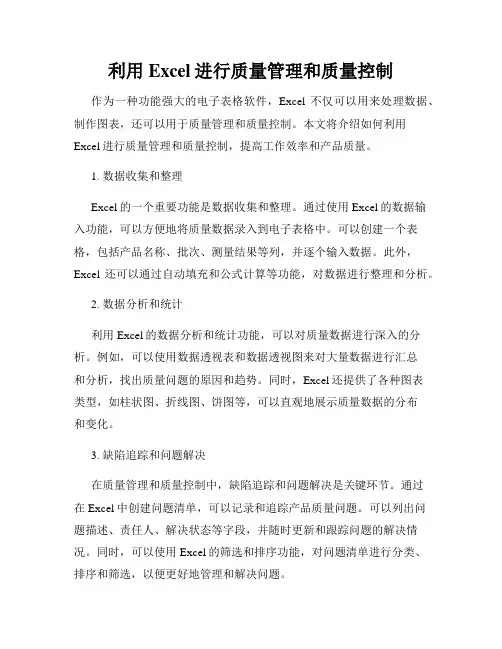

利用Excel进行质量管理和质量控制作为一种功能强大的电子表格软件，Excel不仅可以用来处理数据、制作图表，还可以用于质量管理和质量控制。

本文将介绍如何利用Excel进行质量管理和质量控制，提高工作效率和产品质量。

1. 数据收集和整理Excel的一个重要功能是数据收集和整理。

通过使用Excel的数据输入功能，可以方便地将质量数据录入到电子表格中。

可以创建一个表格，包括产品名称、批次、测量结果等列，并逐个输入数据。

此外，Excel还可以通过自动填充和公式计算等功能，对数据进行整理和分析。

2. 数据分析和统计利用Excel的数据分析和统计功能，可以对质量数据进行深入的分析。

例如，可以使用数据透视表和数据透视图来对大量数据进行汇总和分析，找出质量问题的原因和趋势。

同时，Excel还提供了各种图表类型，如柱状图、折线图、饼图等，可以直观地展示质量数据的分布和变化。

3. 缺陷追踪和问题解决在质量管理和质量控制中，缺陷追踪和问题解决是关键环节。

通过在Excel中创建问题清单，可以记录和追踪产品质量问题。

可以列出问题描述、责任人、解决状态等字段，并随时更新和跟踪问题的解决情况。

同时，可以使用Excel的筛选和排序功能，对问题清单进行分类、排序和筛选，以便更好地管理和解决问题。

4. 过程改进和控制图Excel的控制图功能可以帮助进行质量过程的改进和控制。

通过输入数据并创建控制图，可以监控关键质量指标的变化和趋势。

例如，可以制作均值图和范围图，对过程进行统计和分析，找出异常点和特殊原因，并采取相应的纠正措施。

此外，Excel还可以计算过程能力指数（Cp、Cpk）等，评估质量过程的稳定性和能力。

5. 文件管理和版本控制在质量管理和质量控制过程中，文件管理和版本控制非常重要。

通过在Excel中创建文件管理表，可以记录和管理各种质量文件，如标准操作程序、检验记录、报告等。

可以记录文件名称、版本、更新日期等信息，并建立文件链接，以便快速访问和更新文件。

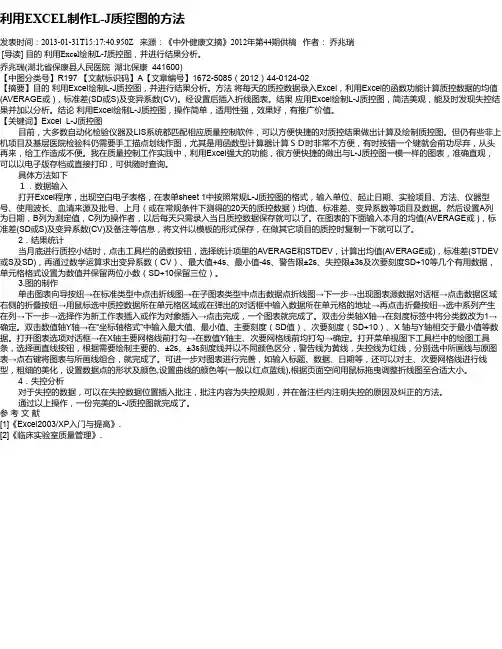

利用EXCEL制作L-J质控图的方法发表时间：2013-01-31T15:17:40.950Z 来源：《中外健康文摘》2012年第44期供稿作者：乔兆瑞[导读] 目的利用Excel绘制L-J质控图，并进行结果分析。

乔兆瑞(湖北省保康县人民医院湖北保康 441600) 【中图分类号】R197 【文献标识码】A【文章编号】1672-5085（2012）44-0124-02【摘要】目的利用Excel绘制L-J质控图，并进行结果分析。

方法将每天的质控数据录入Excel，利用Excel的函数功能计算质控数据的均值(AVERAGE或 )，标准差(SD或S)及变异系数(CV)。

经设置后插入折线图表。

结果应用Excel绘制L-J质控图，简洁美观，能及时发现失控结果并加以分析。

结论利用Excel绘制L-J质控图，操作简单，适用性强，效果好，有推广价值。

【关键词】Excel L-J质控图目前，大多数自动化检验仪器及LIS系统都匹配相应质量控制软件，可以方便快捷的对质控结果做出计算及绘制质控图。

但仍有些非上机项目及基层医院检验科仍需要手工描点划线作图，尤其是用函数型计算器计算ＳＤ时非常不方便，有时按错一个键就会前功尽弃，从头再来，给工作造成不便。

我在质量控制工作实践中，利用Excel强大的功能，很方便快捷的做出与L-J质控图一模一样的图表，准确直观，可以以电子版存档或直接打印，可供随时查询。

具体方法如下１．数据输入打开Excel程序，出现空白电子表格，在表单sheet 1中按照常规L-J质控图的格式，输入单位、起止日期、实验项目、方法、仪器型号、使用波长、血清来源及批号、上月（或在常规条件下测得的20天的质控数据）均值、标准差、变异系数等项目及数据。

然后设置A列为日期，B列为测定值，C列为操作者，以后每天只需录入当日质控数据保存就可以了。

在图表的下面输入本月的均值(AVERAGE或 )，标准差(SD或S)及变异系数(CV)及备注等信息，将文件以模板的形式保存，在做其它项目的质控时复制一下就可以了。

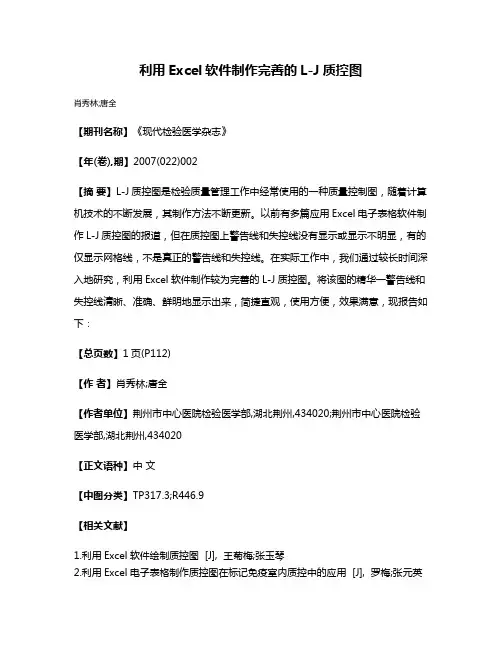

利用Excel软件制作完善的L-J质控图
肖秀林;唐全
【期刊名称】《现代检验医学杂志》
【年(卷),期】2007(022)002
【摘要】L-J质控图是检验质量管理工作中经常使用的一种质量控制图，随着计算机技术的不断发展，其制作方法不断更新。

以前有多篇应用Excel电子表格软件制作L-J质控图的报道，但在质控图上警告线和失控线没有显示或显示不明显，有的仅显示网格线，不是真正的警告线和失控线。

在实际工作中，我们通过较长时间深入地研究，利用Excel软件制作较为完善的L-J质控图。

将该图的精华一警告线和失控线清晰、准确、鲜明地显示出来，简捷直观，使用方便，效果满意，现报告如下：
【总页数】1页(P112)
【作者】肖秀林;唐全
【作者单位】荆州市中心医院检验医学部,湖北荆州,434020;荆州市中心医院检验医学部,湖北荆州,434020
【正文语种】中文
【中图分类】TP317.3;R446.9
【相关文献】
1.利用Excel软件绘制质控图 [J], 王菊梅;张玉琴
2.利用Excel电子表格制作质控图在标记免疫室内质控中的应用 [J], 罗梅;张元英
3.利用Excel软件制作单值两点质控图 [J], 罗梅;贺岩
4.应用Excel制作L-J质控图 [J], 谢帮才;袁飞
5.利用Excel绘制L-J质控图 [J], 马学冬;郭俊勇
因版权原因，仅展示原文概要，查看原文内容请购买。

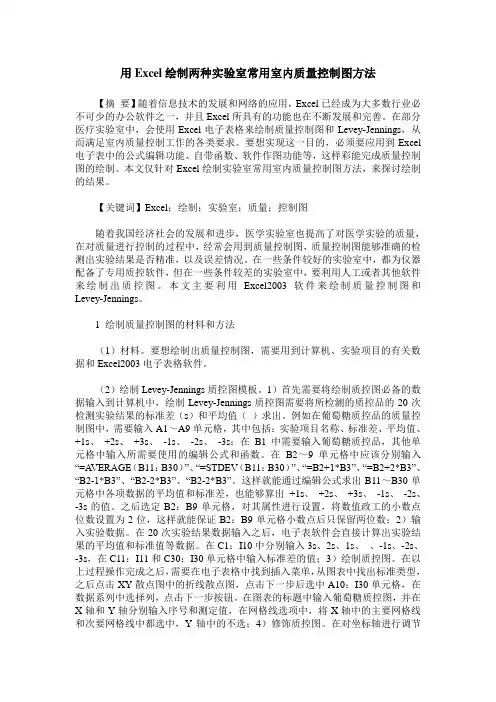

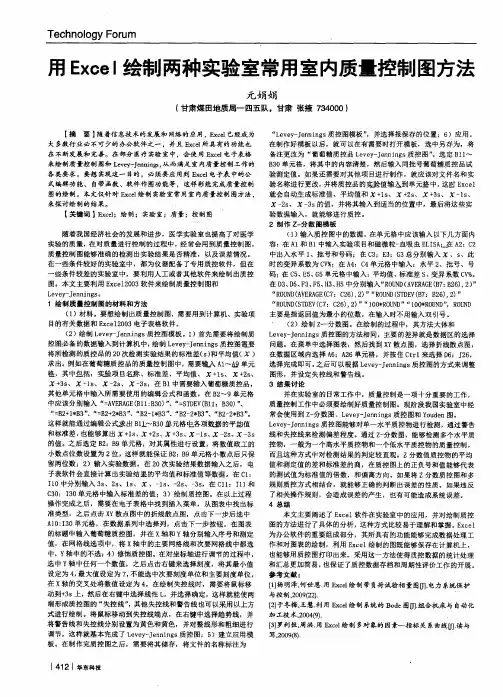

用Excel绘制两种实验室常用室内质量控制图方法【摘要】随着信息技术的发展和网络的应用，Excel已经成为大多数行业必不可少的办公软件之一，并且Excel所具有的功能也在不断发展和完善。

在部分医疗实验室中，会使用Excel电子表格来绘制质量控制图和Levey-Jennings，从而满足室内质量控制工作的各类要求。

要想实现这一目的，必须要应用到Excel 电子表中的公式编辑功能、自带函数、软件作图功能等，这样彩能完成质量控制图的绘制。

本文仅针对Excel绘制实验室常用室内质量控制图方法，来探讨绘制的结果。

【关键词】Excel；绘制；实验室；质量；控制图随着我国经济社会的发展和进步，医学实验室也提高了对医学实验的质量，在对质量进行控制的过程中，经常会用到质量控制图，质量控制图能够准确的检测出实验结果是否精准，以及误差情况。

在一些条件较好的实验室中，都为仪器配备了专用质控软件，但在一些条件较差的实验室中，要利用人工或者其他软件来绘制出质控图。

本文主要利用Excel2003软件来绘制质量控制图和Levey-Jennings。

1 绘制质量控制图的材料和方法（1）材料。

要想绘制出质量控制图，需要用到计算机、实验项目的有关数据和Excel2003电子表格软件。

（2）绘制Levey-Jennings质控图模板。

1）首先需要将绘制质控图必备的数据输入到计算机中，绘制Levey-Jennings质控图需要将所检测的质控品的20次检测实验结果的标准差（s）和平均值（）求出。

例如在葡萄糖质控品的质量控制图中，需要输入A1～A9单元格，其中包括：实验项目名称、标准差、平均值、+1s、+2s、+3s、-1s、-2s、-3s；在B1中需要输入葡萄糖质控品，其他单元格中输入所需要使用的编辑公式和函数。

在B2～9单元格中应该分别输入“=A VERAGE（B11：B30）”、“=STDEV（B11：B30）”、“=B2+1*B3”、“=B2+2*B3”、“B2-1*B3”、“B2-2*B3”、“B2-2*B3”。

使用Excel2002软件绘制L -J 质控图韩　爽【摘要】　质控图是临床常用的质控方法,使用Excel2002电子表格管理软件绘制L -J 质控图更方便、快捷,非常适合于中小型医疗单位实验室开展室内质控管理工作。

【关键词】　质控图　白细胞计数　警告限　失控限 在临床血液检验工作中,绘制Levey -Jennings 质控图(简称L -J 质控图)是临床实验室常用的室内质控方法[1],它对保证检测结果的可靠性,提高检测质量有重要的意义。

使用Excel2002软件绘制质控图[2],可以减少手工绘图带来的误差,并建立电子存储,可随时查找、对比,使室内质控图的制作更方便、快捷。

以血常规中白细胞计数为例介绍质控图的制作。

1　材料和方法1.1　材料　HP 计算机,Windows XP 操作系统,中文Excel2002电子表格管理软件。

1.2　方法1.2.1　建立本室常规条件下血常规检测资料的数据库,确定质控图框架:1)图表的建立:打开Excel 工作表,点击单元格,A 列输入标题“日期”以及该月日期,B 列输入标题“WBC 值”以及每日测得值。

2)计算均值、标准差:点击“插入”菜单中的“函数f (x )”按钮,在函数分类中选“A VERA GE ”,选取数据范围,即可计算出均值(x ),同样的方法选“STDEV ”,计算标准差(S )。

3)计算变异系数、质控上限及质控下限:根据公式“CV =S/χ3100%”计算变异系数(CV ),同时计算质控上限(χ+3S )和质控下限(χ-3S )。

1.2.2　绘制质控图　在Excel 工作表上,选择数据源区,单击常用工具栏中的“图表向导”按钮,按提示操作:1)选择图表类型:屏幕中弹出“图表类型”对话框,在“标准类型”中选择“折线图”,在“子图表类型”框中任选一样式,单击“下一步”按钮;2)选择图表数据源:数据区域中为工作表中虚线部分,单击“下一步”按钮;3)设置图表选项:在“图表选项”对话框中单击“标题”标签,在图表标题中输入“WBC 质量控制图”,在分类(X )轴中输入“日期”,在数值(Y )轴中输入“WBC 值”,单击“下一步”按钮;4)设定图表位置:可选择“作为新工作表插入”或“作为其中的对象插入”,单击“完成”按钮,这样一张质控图即创建完成。

利用Excel进行产品质量管理通过Excel进行产品质量管理产品质量是企业成功的关键因素之一，而有效的产品质量管理可以帮助企业提高产品质量、提升客户满意度，并增强市场竞争力。

在现代商业环境下，许多企业选择利用电子表格软件Excel来进行产品质量管理。

本文将介绍如何利用Excel进行产品质量管理，以及其优势和应用场景。

一、数据收集与分析1.1 数据收集Excel提供了强大的数据收集功能，可以创建表格来记录产品质量相关数据。

可以使用不同的表格工具，如表格、单选框、复选框等，来收集和记录产品的关键指标，如尺寸、重量、颜色等。

1.2 数据分析通过利用Excel的数据分析功能，可以对产品质量数据进行统计和分析。

可以使用函数、图表和筛选等功能来计算平均值、标准差、相关性等指标，帮助企业了解产品质量的变化趋势和问题所在。

二、质量控制图的绘制质量控制图是一种常用的质量管理工具，可以帮助企业及时发现和解决质量问题。

Excel提供了创建各种质量控制图的功能，如控制图、柏拉图、直方图等。

2.1 控制图控制图是一种通过统计数据的变化来判断流程是否处于控制状态的图表。

使用Excel创建控制图可以通过输入数据，自动生成控制图，以便及时监控产品质量的变化。

2.2 柏拉图柏拉图是一种通过统计不同问题的发生频率和严重程度来帮助企业优化质量管理的图表。

通过Excel的图表功能可以直观地展示柏拉图，从而帮助企业确定质量问题的优先级和改进方向。

2.3 直方图直方图是一种用于展示数据分布情况的图表，可以帮助企业了解产品质量数据的分布情况。

在Excel中创建直方图可以通过简单的操作来展示产品质量数据的分布情况，有助于快速发现异常情况。

三、缺陷追踪与报告3.1 缺陷追踪通过Excel可以创建缺陷追踪表，用于记录产品质量问题的详细信息，如缺陷描述、责任人、解决情况等。

这样可以帮助企业及时追踪和解决产品质量问题，以及对解决情况进行跟踪和评估。

3.2 报告生成利用Excel的报告生成功能，可以自动生成产品质量管理的报告。

用Ex ce l制作控制图的控制限
相信很多做质量同行，在做控制图的时候都遇到同样的问题：用E xc el做控制图时，无法自动生成控制限。

故，针对此问题做一个教程，希望更多同行一起交流。

图一为原始数据。

至于如何让图表做得更规范、好看，则根据SPC第二版要求和个人审美来排版，这里不考虑。

图一
X−图，这里我只示范X图做法，R图做法跟X图相同。

下面开始做R
图二图三
图四
图五
图七 图八
添加系列
图九
到这一步的操作，控制图基本完成，相信到这一步的操作，在这个教程产生之前大家都已经会了。

但是，我们的控制线在图上只是一个点（如图九所示），下面我们要做的就是将点变成直线。

图十
图十二
图十三
图十四图十五
分别点选散点和直线直线对样式等进行编辑，生成如图十六效果。

按同样方法对另外两点进行编辑，再对表格做些调整，X图就完成了，效果如图十七所示。

图十六
图十七
至此，X图的制作就完成了，R图的制作方法跟X图的方法完全一样。

如果大家还有不明白之处可联系我，在此留下本人QQ 84109936。

裸足
2012-3-23。
