长沙市雅礼中学物理电功率专题练习(解析版)

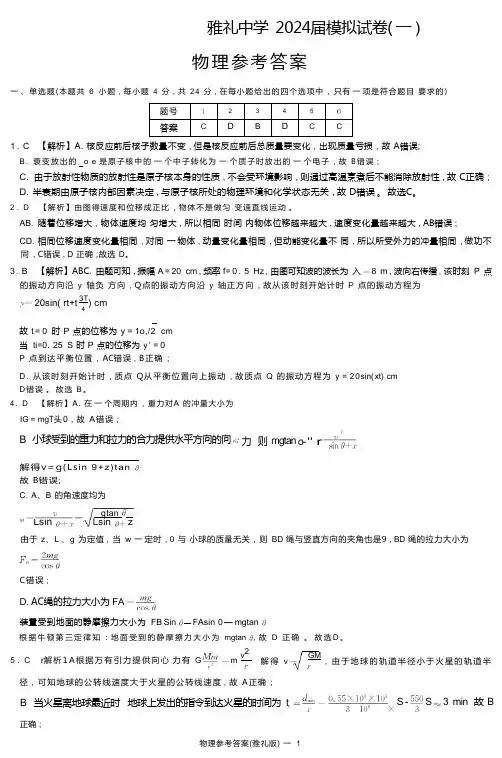

雅礼中学 2024届模拟试卷( 一 )物理参考答案一 、单选题(本题共 6 小题 , 每小题 4 分 , 共 24 分 , 在每小题给出的四个选项中 , 只有 一 项是符合题目 要求的)题号2 3 4 5答案CD B D CC1 . C 【解析】A. 核反应前后核子数量不变 , 但是核反应前后总质量要变化 , 出现质量亏损 , 故 A 错误;B. 衰变放出的 o e 是原子核中的 一 个中子转化为 一 个质子时放出的 一 个电子 , 故 B 错误 ;C. 由于放射性物质的放射性是原子核本身的性质 , 不会受环境影响 , 则通过高温烹煮后不能消除放射性 , 故 C 正确 ;D. 半衰期由原子核内部因素决定 , 与原子核所处的物理环境和化学状态无关 , 故 D 错误 。

故选C 。

2 . D 【解析】由图得速度和位移成正比 , 物体不是做匀 变速直线运动 。

AB. 随着位移增大 , 物体速度均 匀增大 , 所以相同 时间 内物体位移越来越大 , 速度变化量越来越大 , AB 错误 ; CD. 相同位移速度变化量相同 , 对同 一 物体 , 动量变化量相同 , 但动能变化量不 同 , 所以所受外力的冲量相同 , 做功不同 , C 错误 , D 正确 ;故选 D 。

3 . B 【解析】ABC. 由题可知 , 振幅 A = 20 cm , 频率 f= 0 . 5 Hz , 由图可知波的波长为 入 8 m , 波向右传播 , 该时刻 P 点的振动方向沿 y 轴负 方向 , Q 点的振动方向沿 y 轴正方向 , 故从该时刻开始计时 P 点的振动方程为20sin( rt+t ) cm故 t = 0 时 P 点的位移为 y = 1o,/2 cm 当 ti=0. 25 S 时 P 点的位移为 y ' = 0P 点到达平衡位置 , AC 错误 , B 正确 ;D. 从该时刻开始计时 , 质点 Q 从平衡位置向上振动 , 故质点 Q 的振动方程为 y = 20sin(xt) cm D 错误 。

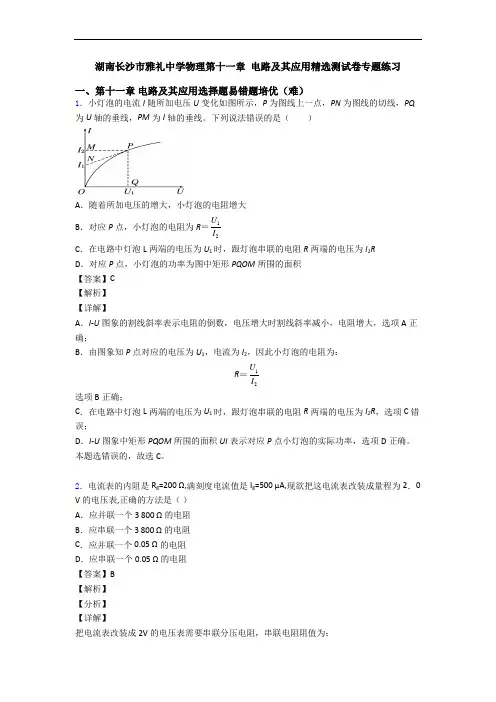

湖南长沙市雅礼中学物理第十一章电路及其应用精选测试卷专题练习一、第十一章电路及其应用选择题易错题培优（难）1．小灯泡的电流I随所加电压U变化如图所示，P为图线上一点，PN为图线的切线，PQ 为U轴的垂线，PM为I轴的垂线。

下列说法错误的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝12UIC．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I1RD．对应P点，小灯泡的功率为图中矩形PQOM所围的面积【答案】C【解析】【详解】A．I-U图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A正确；B．由图象知P点对应的电压为U1，电流为I2，因此小灯泡的电阻为：R＝12UI选项B正确；C．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I2R，选项C错误；D．I-U图象中矩形PQOM所围的面积UI表示对应P点小灯泡的实际功率，选项D正确。

本题选错误的，故选C。

2．电流表的内阻是R g=200 Ω,满刻度电流值是I g=500 μA,现欲把这电流表改装成量程为2．0 V的电压表,正确的方法是（）A．应并联一个3 800 Ω的电阻B．应串联一个3 800 Ω的电阻C．应并联一个0.05 Ω的电阻D．应串联一个0.05 Ω的电阻【答案】B【解析】【分析】【详解】把电流表改装成2V的电压表需要串联分压电阻，串联电阻阻值为：；故B正确，ACD错误；故选B．【点睛】本题考查了电压表的改装，知道电压表改装原理是解题的关键，应用串联电路特点与欧姆定律可以解题．3．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻阻值的一半；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A．将接线柱1、2接入电路时，每一小格表示0.04AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A【答案】C【解析】【分析】【详解】当接线柱1、2接入电路时，R1与电流表并联，由于R1＝，可知流过R1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A，所以A、B错误；当接线柱1、3接入电路时，电流表与R1并联，然后再与R2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A，C正确，D错误．4．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图所示，接通电路后，下列判断正确的是A．两只电表的指针都不偏转B ．两只电表的指针偏转角相同C ．电流表指针的偏转角小于电压表指针的偏转角D ．电流表指针的偏转角大于电压表指针的偏转角【答案】C【解析】【分析】【详解】电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；两表串联后，通过电流表的总电流与电压表的电流相等，由于电流表改装成大量程电流表是并联较小的分流电阻，所以大部分电流通过了分流电阻，通过表头的电流很小，电流表指针的偏转角小于电压表指针的偏转角，故ABD 错误，C 正确；故选C ．【点睛】电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；将电压表和电流表串联，分析通过表头的电流关系，判断指针偏转角度的大小.5．如图所示,a 、b 、c 、d 、e 是五个相同的电阻,如果将电压逐渐升高,则最先烧坏的电阻应是( )A ．a 和bB ．cC ．dD ．e【答案】D【解析】【详解】 由图可知，a 和b 并联后与e 串联，最后跟c 和d 的串联电路并联，设电阻都为R ，则c 和d 的电压都为2U ；a 和b 并联电阻为2R ，所以a 和b 的电压都为3U ，e 的电压为23U ，所以e 的电压最大，所以随着电压U 升高时，先烧坏的电阻应是e ； A.a 和b 与分析不符，不符合题意；B.c 与分析不符，不符合题意；C.d 与分析不符，不符合题意；D.e 与分析相符，符合题意。

湖南省长沙市雨花区雅礼中学2024-2025学年初三下学期第二次月考-物理试题注意事项1．考生要认真填写考场号和座位序号。

2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。

第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。

3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题（本大题7小题，每题3分，共21分）1．实验中绘出了小灯泡的电流与电压关系的U-I图象如图所示，则有关此小灯泡功率P与U2或P与I2的图象可能正确的是A．B．C．D．2．小明同学对自己身体涉及的一些物理量进行了估测，其中不合理的是A．身高170cm B．体重500NC．体温37℃D．心跳80次/秒3．如图所示的电路，闭合电键S，下列判断中正确的是（）A．两灯串联连接且电流表测1L的电流B．两灯并联连接且电流表测干路电流C．两灯并联连接且电流表测1L的电流D．两灯并联连接且电流表测2L的电流4．下列各种说法中的有关数据最接近实际的是（）A．课堂上大约用3N的力就能拿起物理课本B．学校国旗杆的高度约为3mC．教室里一盏日光灯的功率约为200WD．人眨眼一次所需的时间约为1s5．已知冰的密度是0.9×103 kg/m3，1 cm3的冰熔化成水后A．质量是1 g B．质量是0.9 gC．体积是1.11 cm3D．体积是1 cm36．如图所示的电路中，电源电压不变，当开关S由断开变为闭合时，电流表、电压表及灯泡变化的变化情况为A．电流表A1示数减小B．灯泡L1变暗C．电流表A示数变大D．电压表示数减小7．关于声现象，下列说法正确的是（）A．“闻其声而知其人”是根据声音的响度来判断的B．“不敢高声语，恐惊天上人”中的“高”是指声音的音调高C．高速公路两侧安装透明板墙是在声源处减弱噪声D．超声波可以粉碎结石，说明声音具有能量二、填空题（本大题7小题，共21分）8．如图所示，电源电压不变，闭合开关S后，将滑动变阻器2R的滑片P从中点向右移动时，电流表1A与2A示数的差值将__________；电压表V与电流表A示数的比值将__________．（均选填“增大”、“减小”或“不变”）9．如图，物体的直径为_____m。

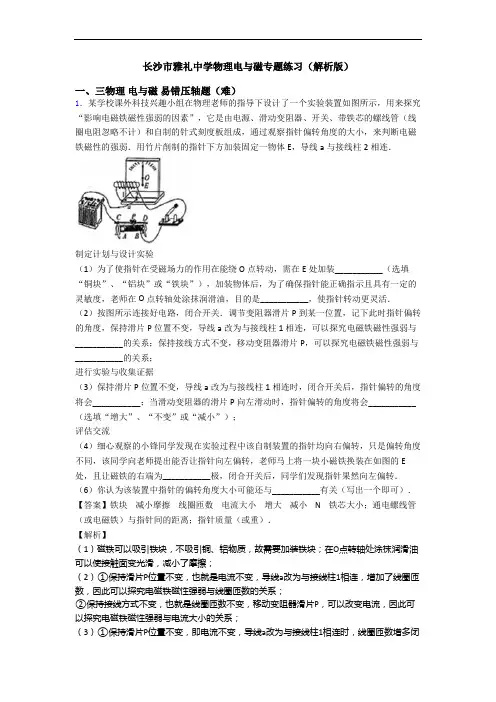

长沙市雅礼中学物理电与磁专题练习（解析版）一、三物理电与磁易错压轴题（难）1．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．制定计划与设计实验（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；进行实验与收集证据（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；评估交流（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E 处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．【答案】铁块减小摩擦线圈匝数电流大小增大减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．【解析】（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．2．如图是小明“探究导体在磁场中运动时产生感应电流的条件”的实验装置。

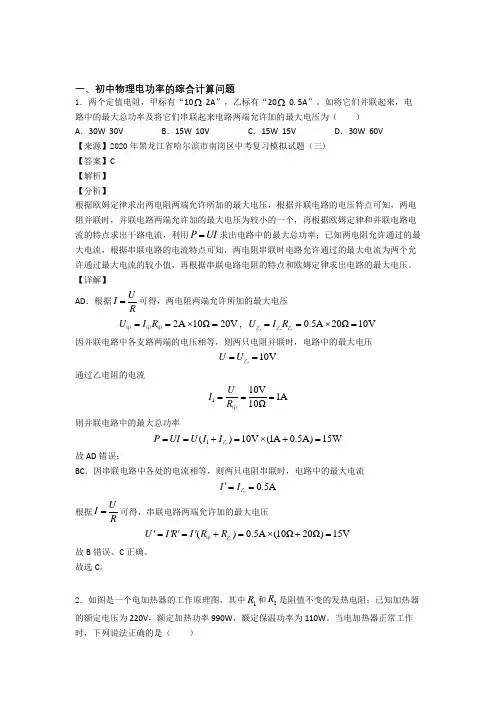

一、初中物理电功率的综合计算问题1．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。

如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（ ） A ．30W 30V B ．15W 10V C ．15W 15V D ．30W 60V 【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（三) 【答案】C 【解析】 【分析】根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用P UI =求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。

【详解】 AD ．根据UI R=可得，两电阻两端允许所加的最大电压 2A 10Ω20V U I R ==⨯=甲甲甲，0.5A 20Ω10V U I R ==⨯=乙乙乙因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压10V U U ==乙通过乙电阻的电流110V 1A 10ΩU I R ===甲 则并联电路中的最大总功率1()10V (1A 0.5A)15W P UI U I I ==+=⨯+=乙故AD 错误；BC ．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流0.5A I I '==乙根据UI R=可得，串联电路两端允许加的最大电压 ()0.5A ()15V 10Ω20ΩI R U R I R '+'''==+=⨯=乙甲故B 错误、C 正确。

故选C 。

2．如图是一个电加热器的工作原理图，其中1R 和2R 是阻值不变的发热电阻；已知加热器的额定电压为220V ，额定加热功率990W ，额定保温功率为110W 。

雅礼中学2023届高三月考试卷（二）物理本试题卷分选择题和非选择题两部分，共8页。

时量75分钟，满分100分。

一、单选题（本题共6小题，每小题4分，共24分，在每小题给出的四个选项中，只有一项是符合题目要求的）1.2021年10月15日，湖南省第四届中学生运动会在娄底举行。

在男子撑杆跳高比赛中，雅礼中学17岁帅小伙标哥同学取得了优异的成绩。

假设如图所示为运动员取得优异成绩的惊人一跳，忽略空气阻力，下列说法正确的是A.加速助跑过程中，运动员的动能增加B.起跳上升过程中，杆的弹性势能一直增加C.越过横杆的过程中，运动员的重心一定在横杆上方D.越过横杆后下落过程，运动员一定做自由落体运动2.如图所示，小物块与水平轨道、倾斜轨道之间的动摩擦因数均相同，小物块从倾角为θ1的轨道上高度为h的A点静止释放，运动至B点时速度为v1。

现将倾斜轨道的倾角调至为θ2，仍将物块从轨道上高度为h 的A点静止释放，运动至B点时速度为v2。

已知θ2<θ1，不计物块在轨道接触处的机械能损失。

则A.v1<v2B.v1>v2C.v1=v2D.由于不知道θ1、θ2的具体数值，v1、v2关系无法判定3.一枚苹果竖直上抛再落回原处，苹果运动过程中受到的空气阻力忽略不计，从苹果被抛出瞬间开始研究，其动能E k满足二次函数E k=ax2+bx+c的形式，其中a、b、c为常数且均不等于O，关于其中x的物理意义，下列说法正确的是A.x表示苹果的瞬时速度vB.x表示苹果运动的时间tC.x表示苹果重力的功率PD.x表示苹果运动的位移h4.2022年7月29日，电影《独行月球》上映。

电影中，维修工“独孤月”驾驶月球车从高h的悬崖一侧水平飞出，飞出时的速度为v0。

已知地球半径是月球半径的P倍，地球质量是月球质量的Q倍，地球表面重力加速度大小为g。

则“独孤月”从飞出到落到月面上的时间为5.如图所示，一粗糙斜面固定于水平面上，一质量为m 的滑块通过一跨过斜面顶端光滑定滑轮的轻绳与一钩码相连。

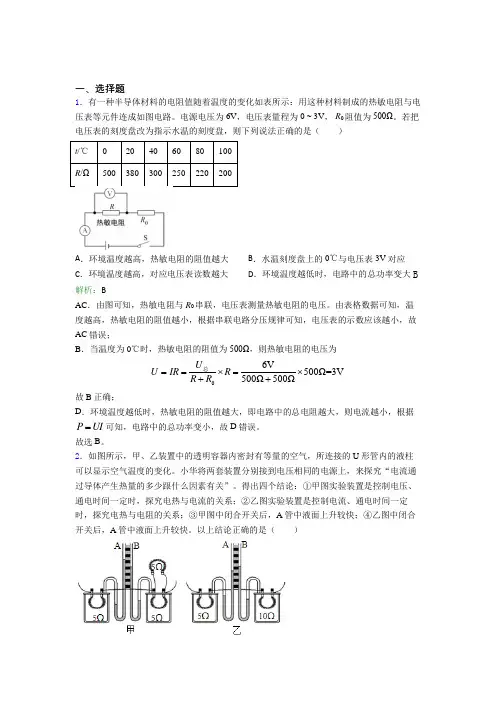

一、选择题1．有一种半导体材料的电阻值随着温度的变化如表所示：用这种材料制成的热敏电阻与电压表等元件连成如图电路。

电源电压为6V ，电压表量程为0 ~ 3V ， R 0阻值为500Ω。

若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（ ）t /℃0 20 40 60 80 100 R /Ω 500 380 300 250 220 200A ．环境温度越高，热敏电阻的阻值越大B ．水温刻度盘上的0℃与电压表3V 对应C ．环境温度越高，对应电压表读数越大D ．环境温度越低时，电路中的总功率变大B解析：B AC ．由图可知，热敏电阻与R 0串联，电压表测量热敏电阻的电压。

由表格数据可知，温度越高，热敏电阻的阻值越小，根据串联电路分压规律可知，电压表的示数应该越小，故AC 错误；B ．当温度为0℃时，热敏电阻的阻值为500Ω，则热敏电阻的电压为06V 500Ω=3V 500Ω500ΩU U IR R R R ==⨯=⨯++总 故B 正确； D ．环境温度越低时，热敏电阻的阻值越大，即电路中的总电阻越大，则电流越小，根据P UI =可知，电路中的总功率变小，故D 错误。

故选B 。

2．如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U 形管内的液柱可以显示空气温度的变化。

小华将两套装置分别接到电压相同的电源上，来探究“电流通过导体产生热量的多少跟什么因素有关”。

得出四个结论：①甲图实验装置是控制电压、通电时间一定时，探究电热与电流的关系；②乙图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系；③甲图中闭合开关后，A 管中液面上升较快；④乙图中闭合开关后，A 管中液面上升较快。

以上结论正确的是（ ）A ．只有①②B ．只有①④C ．只有②③D ．只有③④C解析：C ①由图甲知，右侧两个电阻5Ω的电阻并联，然后与左侧5Ω的电阻串联，根据电路的特点可知，通过左侧容器内电阻的电流大于右侧容器内电阻的电流，则甲实验是控制电阻和通电时间相同，探究电热与电流的关系，故①错误；②由图乙知，两电阻串联，且电阻的阻值不等，则乙实验是控制电流和通电时间相同，探究电热与电阻的关系，故②正确；③甲图中闭合开关后，通过左侧容器内电阻的电流大于右侧容器内电阻的电流，由2Q I Rt =可知，左侧电阻丝产生的热量多，A 管中液面上升较快，故③正确；④乙图中闭合开关后，通过两电阻的电流相等，因右侧电阻大于左侧电阻，由2Q I Rt =可知，右侧电阻丝产生的热量多，B 管中液面上升较快，故④错误。

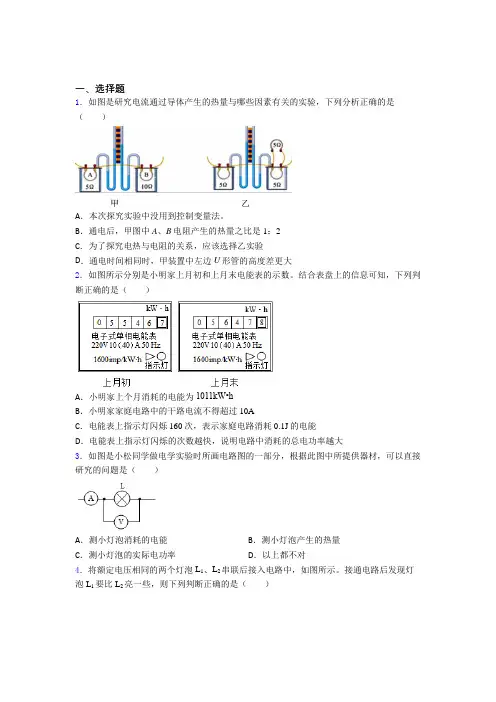

一、选择题1．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．本次探究实验中没用到控制变量法。

B．通电后，甲图中A、B电阻产生的热量之比是1：2C．为了探究电热与电阻的关系，应该选择乙实验D．通电时间相同时，甲装置中左边U形管的高度差更大2．如图所示分别是小明家上月初和上月末电能表的示数。

结合表盘上的信息可知，下列判断正确的是（）A．小明家上个月消耗的电能为1011kW•hB．小明家家庭电路中的干路电流不得超过10AC．电能表上指示灯闪烁160次，表示家庭电路消耗0.1J的电能D．电能表上指示灯闪烁的次数越快，说明电路中消耗的总电功率越大3．如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（）A．测小灯泡消耗的电能B．测小灯泡产生的热量C．测小灯泡的实际电功率D．以上都不对4．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。

接通电路后发现灯泡L1要比L2亮一些，则下列判断正确的是（）A．L1的电阻比L2的小B．L1的额定功率比L2的大C．灯L1两端的电压大D．通过灯L1的电流大5．下列用电器额定功率都相同，当它们在额定电压下工作，在相同时间内，电流产生的热量最多的是（）A．空调B．电热水壶C．洗衣机D．吸尘器6．如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。

移动滑动变阻器图像，由此可知的滑片，由接入电路中的最大阻值开始记录数据，得到小灯泡的U I（）A．灯泡的额定功率为6.25WB．电路消耗的最小功率为0.45WC．滑动变阻器的最大阻值为20ΩD．正常工作时灯丝电阻为40Ω7．下列家用电器中，额定功率最接近1kW的是（）A．电饼铛B．笔记本电脑C．手电筒D．客厅LED照明灯8．定值电阻R1标有“10Ω 1A”字样，R2标有“15Ω 0.6A”字样，将R1、R2接入由一个开关和电压恒定的电源组成的电路，在保证电路完全的情况下，下列说法正确的是（）A．R1、R2并联时，通过干路的最大电流为1.6AB．R1、R2并联时，R2的最大功率为9WC．R1、R2串联时，电源电压最大为19VD．R1、R2串联时，R1的最大功率为3.6W9．如图所示分别是小明家上月初和上月末电能表的示数。

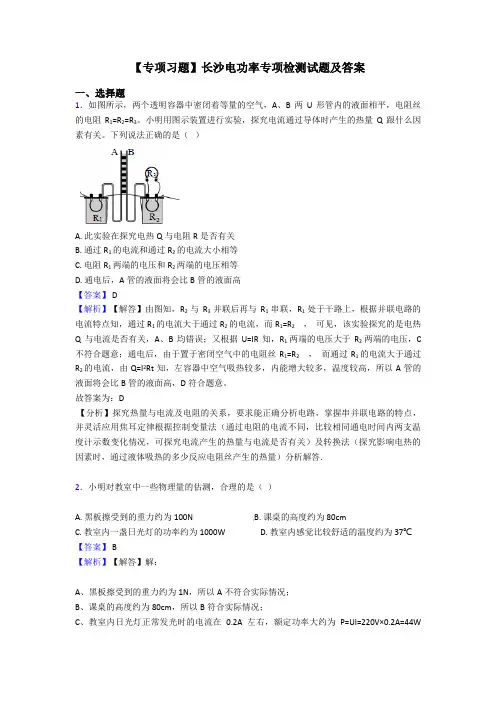

【专项习题】长沙电功率专项检测试题及答案一、选择题1．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3。

小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关。

下列说法正确的是（）A. 此实验在探究电热Q与电阻R是否有关B. 通过R1的电流和通过R2的电流大小相等C. 电阻R1两端的电压和R2两端的电压相等D. 通电后，A管的液面将会比B管的液面高【答案】 D【解析】【解答】由图知，R2与R3并联后再与R1串联，R1处于干路上，根据并联电路的电流特点知，通过R1的电流大于通过R2的电流，而R1=R2，可见，该实验探究的是电热Q与电流是否有关，A、B均错误；又根据U=IR知，R1两端的电压大于R2两端的电压，C 不符合题意；通电后，由于置于密闭空气中的电阻丝R1=R2，而通过R1的电流大于通过R2的电流，由Q=I2Rt知，左容器中空气吸热较多，内能增大较多，温度较高，所以A管的液面将会比B管的液面高，D符合题意。

故答案为：D【分析】探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应用焦耳定律根据控制变量法（通过电阻的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）及转换法（探究影响电热的因素时，通过液体吸热的多少反应电阻丝产生的热量）分析解答.2．小明对教室中一些物理量的估测，合理的是（）A. 黑板擦受到的重力约为100NB. 课桌的高度约为80cmC. 教室内一盏日光灯的功率约为1000WD. 教室内感觉比较舒适的温度约为37℃【答案】 B【解析】【解答】解：A、黑板擦受到的重力约为1N，所以A不符合实际情况；B、课桌的高度约为80cm，所以B符合实际情况；C、教室内日光灯正常发光时的电流在0.2A左右，额定功率大约为P=UI=220V×0.2A=44W左右．所以C不符合实际情况；D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，所以D不符合实际情况．故选B．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．3．下列电器中，利用电流热效应工作的是（）A. 电风扇B. 电暖气C. 电视机D. 电磁继电器【答案】 B【解析】【解答】A．电风扇的电动机工作时主要把电能转化为机械能，不是利用电流热效应工作的，A不符合题意；B．电暖气工作时把电能转化为内能，是利用电流热效应工作的，B符合题意；C．电视机主要是把电能转化为光能和声能，不是利用电流热效应工作的，C不符合题意；D．电磁继电器主要利用了电流的磁效应工作的，D不符合题意。

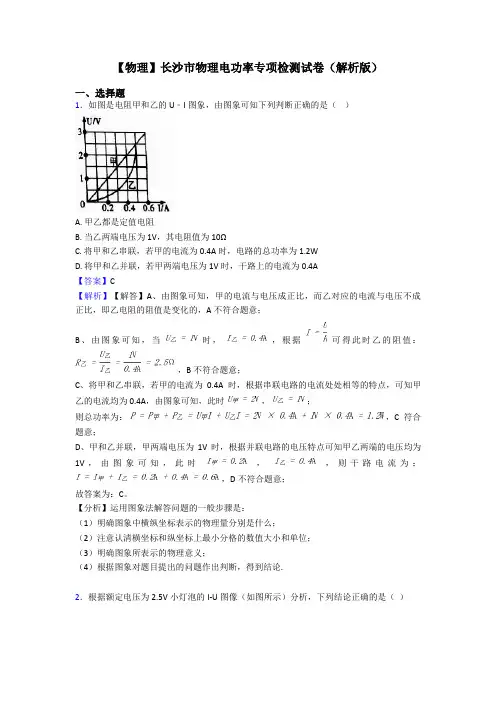

【物理】长沙市物理电功率专项检测试卷（解析版）一、选择题1．如图是电阻甲和乙的U﹣I图象，由图象可知下列判断正确的是（）A. 甲乙都是定值电阻B. 当乙两端电压为1V，其电阻值为10ΩC. 将甲和乙串联，若甲的电流为0.4A时，电路的总功率为1.2WD. 将甲和乙并联，若甲两端电压为1V时，干路上的电流为0.4A【答案】C【解析】【解答】A、由图象可知，甲的电流与电压成正比，而乙对应的电流与电压不成正比，即乙电阻的阻值是变化的，A不符合题意；B、由图象可知，当时，，根据可得此时乙的阻值：，B不符合题意；C、将甲和乙串联，若甲的电流为0.4A时，根据串联电路的电流处处相等的特点，可知甲乙的电流均为0.4A，由图象可知，此时，；则总功率为：，C符合题意；D、甲和乙并联，甲两端电压为1V时，根据并联电路的电压特点可知甲乙两端的电压均为1V，由图象可知，此时，，则干路电流为：，D不符合题意；故答案为：C。

【分析】运用图象法解答问题的一般步骤是：（1）明确图象中横纵坐标表示的物理量分别是什么；（2）注意认清横坐标和纵坐标上最小分格的数值大小和单位；（3）明确图象所表示的物理意义；（4）根据图象对题目提出的问题作出判断，得到结论.2．根据额定电压为2.5V小灯泡的I-U图像（如图所示）分析，下列结论正确的是（）A. 当小灯泡的电压为0V时，其电阻为0B. 当小灯泡的电流为0.1A时，其实际功率为0.1WC. 通过小灯泡的电流与其两端的电压成正比D. 小灯泡的额定功率为0.625W【答案】 D【解析】【解答】A. 电阻是导体的属性，当小灯泡的电压为0V时，电流为零，但电阻不为0，A不符合题意；B. 如图当小灯泡的电流为0.1A时，两端电压为0.5V，其实际功率为：，B不符合题意；C. 因为灯丝电阻随温度升高而变大，当灯两端的电压升高时，灯丝的温度升高，电阻壮大，所以通过小灯泡的电流与其两端的电压不成正比，C不符合题意；D. 小灯泡的额定电压为 2.5V时，电流为0.25A，所以功率为：，D符合题意；故答案为：D。

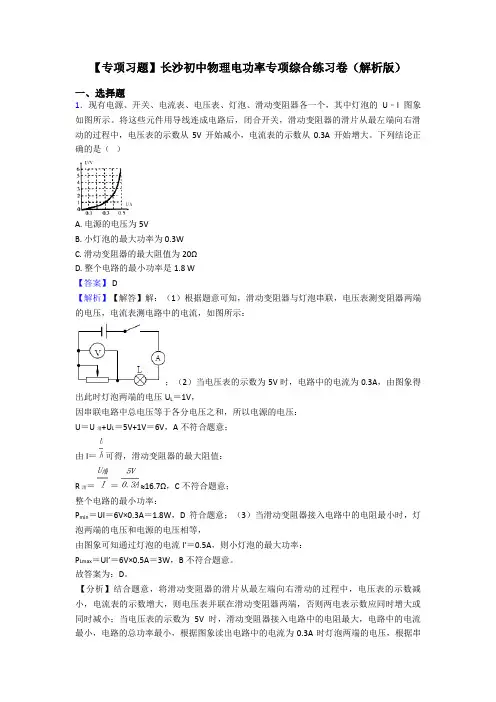

【专项习题】长沙初中物理电功率专项综合练习卷（解析版）一、选择题1．现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。

将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。

下列结论正确的是（）A. 电源的电压为5VB. 小灯泡的最大功率为0.3WC. 滑动变阻器的最大阻值为20ΩD. 整个电路的最小功率是1.8 W【答案】 D【解析】【解答】解：（1）根据题意可知，滑动变阻器与灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流，如图所示：；（2）当电压表的示数为5V时，电路中的电流为0.3A，由图象得出此时灯泡两端的电压U L＝1V，因串联电路中总电压等于各分电压之和，所以电源的电压：U＝U滑+U L＝5V+1V＝6V，A不符合题意；由I＝可得，滑动变阻器的最大阻值：R滑＝＝≈16.7Ω，C不符合题意；整个电路的最小功率：P min＝UI＝6V×0.3A＝1.8W，D符合题意；（3）当滑动变阻器接入电路中的电阻最小时，灯泡两端的电压和电源的电压相等，由图象可知通过灯泡的电流I′＝0.5A，则小灯泡的最大功率：P Lmax＝UI′＝6V×0.5A＝3W，B不符合题意。

故答案为：D。

【分析】结合题意，将滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数减小，电流表的示数增大，则电压表并联在滑动变阻器两端，否则两电表示数应同时增大或同时减小；当电压表的示数为5V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路的总功率最小，根据图象读出电路中的电流为0.3A时灯泡两端的电压，根据串联电路的电压特点求出电源的电压，此时滑动变阻器接入电路中的电阻最大，根据欧姆定律求出滑动变阻器的最大阻值，根据P=UI求出整个电路的最小功率；当滑动变阻器接入电路中的电阻最小时，灯泡两端的电压和电源的电压相等，根据图象读出通过的电流，根据P=UI求出灯泡的最大功率.2．某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将（）A. 变亮B. 变暗C. 不变D. 无法确定【答案】 B【解析】【解答】解：因串联电路中总电阻等于各分电阻之和，所以，两灯泡串联时的总电阻大于其中一个灯泡的电阻，在电源电压不变的情况下，由P＝UI＝可知，电路的总功率变小，房间内的总亮度变暗。

【物理】长沙市电功率专项检测试题（解析版）一、选择题1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．2．有两只灯泡L1、L2，分别标有“220V（100W”和“220V（40W”的字样。

若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A. 两灯正常发光时，L1的电阻较大B. 两灯并联接入220V的电路，L1、L2消耗功率之比是2:5C. 两灯串联接入220V的电路，L1消耗的功率小于25WD. 两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W【答案】 C【解析】【解答】解：（1）由P=UI= 可得，两灯泡正常发光时的电阻分别为：则R1<R2，即L1的电阻较小，A不符合题意；（2）两灯并联接入220V的电路，它们两端的电压等于220V，均能正常发光，则L1、L2消耗功率之比P1：P2=100W：40W=5：2，B 不符合题意；（3）两灯串联接入220V的电路时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流，消耗的功率，C符合题意；两灯泡消耗总功率，D不符合题意。

一、选择题1．在如图所示的电路中，电源电压保持不变，闭合开关，滑动变阻器的滑片P向右移动时，下列说法正确的是（）A．电流表示数变大B．电路消耗的总功率不变C．小灯变亮D．电压表示数变小2．小乐家有额定电压相同的电烤箱和电饭锅各一个，按照每度电0.5元的计费标准，将它们正常工作1小时的用电费用绘制成了如图所示的柱状图。

下列判断正确的是（）A．电烤箱正常工作时的电压最高B．正常工作时，它们做功一样快C．电烤箱正常工作时的电流大于电饭锅的电流D．在一个月内，小乐家电烤箱的用电费用一定比电饭锅的用电费用多3．下列不是电功率单位的是（）A．焦耳每秒（J/s）B．千瓦（kW）C．瓦特（W）D．千瓦时（kW •h）4．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。

接通电路后发现灯泡L1要比L2亮一些，则下列判断正确的是（）A．L1的电阻比L2的小B．L1的额定功率比L2的大C．灯L1两端的电压大D．通过灯L1的电流大5．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），下列说法正确的是（）A．电阻0R两端电压与通过0R的电流成正比B．0R的阻值为5ΩC．滑动变阻器的最大阻值为5ΩD．0R的最大功率为0.45W6．如图是小亮设计的“挂钩式电子秤”的电路原理图。

电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起。

不挂物体时，滑片P在R2最上端。

挂上物体时，滑片P随挂钩向下移动。

在电子秤量程范围内，则（）A．不挂物体时，电压表示数为0B．所挂物体越重，电流表示数越大C．所挂物体越重，电路消耗的总功率越大D．所挂物体重量发生变化，电压表示数与电流表示数的比值不变7．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。

把它们串联在电路中，如图乙所示，闭合开关S，这时电路中的电流为0.1A，则电源电压和元件B 在20s内电流做的功分别是（）A．2V，3J B．3V，2J C．2V，1.5J D．1.5V，3J 8．2020年初，新冠肺炎疫情爆发。
