六氟化硫SF6检测仪报警器探测器探头

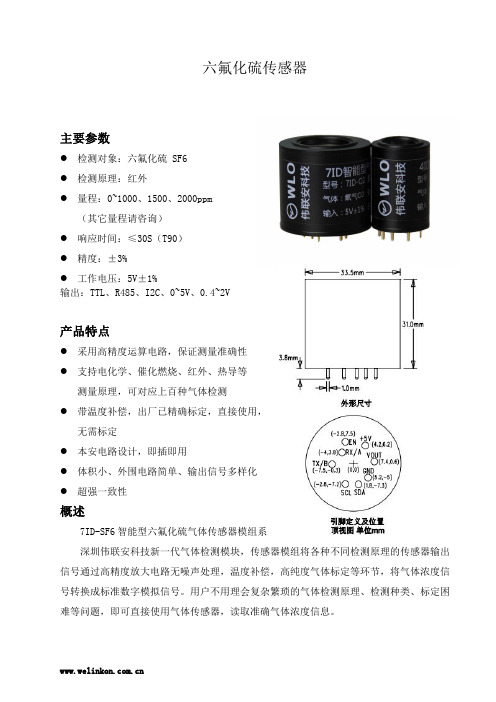

六氟化硫传感器
主要参数
●检测对象：六氟化硫SF6
●检测原理：红外
●量程：0~1000、1500、2000ppm
（其它量程请咨询）
●响应时间：≤30S（T90）
●精度：±3%
●工作电压：5V±1%
输出：TTL、R485、I2C、0~5V、0.4~2V
产品特点
●采用高精度运算电路，保证测量准确性
●支持电化学、催化燃烧、红外、热导等
测量原理，可对应上百种气体检测
●带温度补偿，出厂已精确标定，直接使用，
无需标定
●本安电路设计，即插即用
●体积小、外围电路简单、输出信号多样化
●超强一致性
概述
7ID-SF6智能型六氟化硫气体传感器模组系
深圳伟联安科技新一代气体检测模块，传感器模组将各种不同检测原理的传感器输出信号通过高精度放大电路无噪声处理，温度补偿，高纯度气体标定等环节，将气体浓度信号转换成标准数字模拟信号。

用户不用理会复杂繁琐的气体检测原理、检测种类、标定困难等问题，即可直接使用气体传感器，读取准确气体浓度信息。

7ID-SF6六氟化硫气体传感器模组接线图
注：TTL/RS485传输方式为被动上传，主机每轮训一次，传感器上传数据。

I2C连接是传感器为从机，用户MCU为主机。

六氟化硫SF6检测仪报警器探测器探头六氟化硫SF6检测仪报警器探测器探头六氟化硫SF6泄露检测探测器产品适用于各种环境和特殊环境中的六氟化硫SF6气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的红外传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS 等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。

六氟化硫SF6气体传感器参数●工作电压DC5V±1%/DC24±1%波特率9600●测量气体六氟化硫SF6气体●检测原理NDIR●采样精度±2%F.S●响应时间<30S●重复性±1%F.S●工作湿度10-95%RH，(无冷凝)●工作温度-30～50℃●长期漂移≤±1%（F.S/年）●存储温度-40～70℃●预热时间30S●工作电流≤50mA●工作气压86kpa-106kpa●安装方式7脚拔插式●质保期1年●输出接口7pIN●外壳材质铝合金●使用寿命2年●外型尺寸●(引脚除外)33.5X31 21.5X31●测量范围详见选型表●输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA ●数字信号格式数据位:8;停止位:1;校验位:无;六氟化硫SF6检测仪报警器探测器探头产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。

③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。

4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。

5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。

6全量程范围温度数字自动跟踪补偿，保证测量准确性。

六氟化硫SF6检测仪报警器探测器探头技术参数：检测气体：空气中的六氟化硫SF6气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。

河北六氟化硫报警器探测器和控制器安装距离
河北六氟化硫报警器在电厂和配电室使用普及度很广，主要是检测断路器或高压变压器中的六氟化硫气体是否泄漏，泄漏后及时发出警报。

同时河北六氟化硫报警器是由探测器和控制器两部分协同控制的，探测器安装在检测现场，控制器安装在值班室，两者用线缆连接。

那么探测器和控制器安装距离多远比较好呢?
1. 我们可以看下探测器输出信号传输距离。

我厂生产的河北六氟化硫报警器的信号的输出距离最远能达1500米。

探测器和控制器安装的距离应该在两者之内。

2. 假如值班室与检测现场是在很远，我们也可以通过安装中继器的方式，来延长信号的传输距离，不过中继器的安装位置也要进行适当的选择。

3. 河北六氟化硫报警器也是可以探测器独立工作的，可以在探测器上安装报警灯，当检测到六氟化硫气体泄漏可以发出现场声光报警。

但是，假如现场没人的话可能就会造成提醒不及时，不能第一时间做出反应。

六氟化硫气体检漏仪使用方法及注意事项
使用方法
1、组装：拿出检漏仪主机和测试探头手柄进行连接，接着摁下主机面板上的电源开机。

2、开机：开机之后等待仪器预热和仪器回零。

预热过程中将“手持探头”置于没有六氟化硫气体的空气中。

120秒后，仪器自动将零漂参数清零，进入测试状态。

3、测试：测试时，用户只需携带仪器“主机”，然后将“手持探头”的测试口抵近疑似泄露点即可。

如果被测环境有六氟化硫气体时，主机显示值将及时显示实际的六氟化硫气体浓度值，以体积比PPmv 为单位。

测试值大于10PPmv时，蜂鸣器开始低频声音报警。

测试浓度越大，蜂鸣器报警频率约高。

注意事项：
1、测试预热过程中，请将测试探头置于没有六氟化硫气体的空气中。

2、请不要长期堵塞手持探头的测试口。

3、严禁将油污、液态水、强酸及强碱气体送入仪器测试口，以免损坏仪器。

4、严禁使用硬物敲打显示屏。

六氟化硫SF6气体传感器六氟化硫SF6气体传感器适用于各种环境和特殊环境中的六氟化硫SF6气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。

六氟化硫SF6气体传感器产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。

③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。

4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。

5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。

6全量程范围温度数字自动跟踪补偿，保证测量准确性。

六氟化硫SF6气体传感器技术参数：检测气体：空气中的六氟化硫SF6检测范围：0~100ppm,0~200ppm,0~1000ppm,0~1000ppm,0~5000ppm,100%LEL可选。

分别率：0.01ppm(0~100ppm);0.1ppm(0~1000ppm);1ppm(0~10000ppm以上)；0.1LEL.工作方式：固定式连续工作，扩散式，管道式，流通时，泵吸式可选。

检测误差：≦1%（F.S）响应时间：≦10S输出信号：电流信号输出4-20MA报警方式：2路无源节点信号输出，报警点可设置。

工作环境：-20℃~50℃(特殊要求：（-40℃~+70℃)相对湿度：≦90%RH工作电压：DC12~30V传感器寿命：3年防爆形式：探头变送器及传感器均为隔爆型。

防爆等级：Exd II CT6连接电缆：三芯电缆(单根线径≧1.5mm)；建议选用屏蔽电缆。

连接距离：≦1000m.防护等级：IP65.外形尺寸：183X143X107mm.重量：1.5Kg.检测气体：空气中的六氟化硫SF6检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66工作温度：-30～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪工作压力：0～100Kpa器净重)标准配件：说明书、合格证质保期：一年六氟化硫SF6气体传感器的简单介绍:六氟化硫SF6报警器●自动温度补偿，零点，满量程漂移补偿●防高浓度气体冲击的自动保护功能●全软件校准功能，用户也可自行校准，用3个按键实现，操作简单●二线制4-20mA输出六氟化硫SF6气体传感器的应用场所医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。

SF6气体泄漏检测技术目录第一节SF6气体泄漏检测技术概述 (2)一、发展历程 (2)二、技术特点及应用情况 (3)第二节SF6气体泄漏检测技术基本原理 (7)一、SF6气体特性 (7)二、泄漏检测机理 (9)三、泄漏检测仪组成及基本原理 (16)第三节泄漏检测及诊断方法 (26)一、检测方法 (26)二、判断标准 (31)第四节典型SF6气体泄漏案例分析 (32)第一节SF6气体泄漏检测技术概述一、发展历程SF6气体泄漏作为GIS运行过程中的常见缺陷之一[1]，SF6的泄漏不仅会影响设备的绝缘强度，还将对大气环境产生较强的温室效应；此外，假如气体中含有电弧分解物，泄漏气体还将危害人身安全[2]。

因此，SF6气体泄漏检测工作异常重要。

SF6气体泄漏检测技术从上世纪五十年代开始应用，早期新安装和大修后的设备检漏主要依靠真空监视和压力检查，运行设备通过压力表进行泄漏监测，受检测技术的限制，泄漏点的判断主要采用皂水查漏[3, 4]。

20世纪70年代，科研人员根据SF6气体的负电性开发了卤素仪，如美国TIF公司、德国DILO公司、美国CPS公司、英国ION公司都有相应技术产品。

20世纪末期，SF6气体泄漏的定量检测成为趋势并颁布了IEC60480和GB/T 8905-1996《SF6电气设备中气体管理和检测导则》。

20世纪80年代开始，各大设备厂家、科研单位投入到检测技术的研发当中，其中代表性检测技术为：20世纪80年代年美国USON公司开发电子捕获型检测技术；20世纪90年代初期日本三菱公司研发紫外电离型检测技术；上世纪90年代末期英国ION公司研发负离子捕捉检测技术。

以上述检测技术利用的都是SF6气体的负电性，21世纪初，随着人们对SF6气体的化学、声学和光学性质的不断深入了解，新型检测技术不断发展，如红外光谱吸收技术、光声光谱技术和成像法。

红外吸收技术和光声光谱技术利用SF6气体分子吸收红外线的特性， 2004年德国GAS公司推出基于红外吸收技术的IR LEAKMETER检漏仪，后续西班牙Telstar、美国BACHARACH、德国WIKA等公司也开发了相应产品；光声光谱技术作为一种纯物理的、非破坏性的检测技术，2006年被丹麦INNOVA公司首先应用于SF6气体检漏。

sf6探测器安装标准
SF6气体是一种常用的绝缘介质，因此SF6探测器的安装标准
至关重要。

根据国际电工委员会（IEC）和国际标准化组织（ISO）
的相关标准，SF6探测器的安装应该遵循以下几个方面的标准：
1. 安装位置，SF6探测器应该安装在潜在泄漏的区域，例如
SF6绝缘设备周围或者SF6气体储罐附近。

安装位置应该考虑到SF6
气体的密度和扩散特性，以便及时发现泄漏。

2. 安装高度，根据气体的密度，SF6探测器的安装高度应该考
虑气体扩散的高度，通常建议在可能泄漏的位置的较低处安装。

3. 安装数量，根据设备的大小和SF6气体的用量，确定合适的
安装数量，以确保覆盖所有潜在的泄漏区域。

4. 安装固定，SF6探测器应该固定在稳固的支架上，并且要避
免受到外部振动或冲击。

5. 安装环境，SF6探测器的安装环境应该符合相关的安全标准，例如避免高温、高湿、腐蚀性气体或化学品的环境。

总的来说，SF6探测器的安装应该根据相关的国际标准和设备
制造商的指南进行，以确保其能够准确、可靠地监测SF6气体泄漏，从而保障设备和人员的安全。

六氟化硫报警器的工作原理
六氟化硫报警器因为有着良好的绝缘性在电厂、配电室有着广泛的应用，该气体本身无毒，但在强电流下就会生成一些有毒气体，在加上六氟化硫无色无味泄漏后难以被发现，所以一般都是通过安装六氟化硫报警器来进行检测该气体是否发生泄漏。

六氟化硫报警器的工作原理和检测其他有毒气体的报警器基本相似。

它分两部分，探头装在六氟化硫检测区，控制主机装在值班室。

当六氟化硫发生气体泄漏，探头会在第一时间检测到，达到报警器的报警点后，探头会将检测到的气体浓度值转化为电信号传输给控制器，控制器发出报警提醒。

控制主机在发出报警的同时还会联动现场的风机进行排风处理，为维修人员修补泄漏点争取时间。

如此一来就做到了早发现、早处置，避免了发现时间过晚，人员误入到六氟化硫泄漏区域进而导致事故的发生。

sf6传感器原理
SF6传感器主要采用NDIR原理进行检测，通过红外光源，具有反应迅速、灵敏度高、抗干扰能力强、寿命长、高精度、高重复性和高稳定性的特点。

SF6传感器是专为监测SF6而设计的传感器，可以有效监测SF6的浓度，并在超过限值时及时报警，提醒人们免受伤害。

基于监测原理的不同，SF6传感器分为多种类型，如高频电离法、激光光声法、激光光谱法等。

高频电离法采用高频电离法监测时，SF6气体分子可以吸附电子转为大质量电子，其在电磁场中的速度远比电子慢，因而气体会表现出不同的电特性。

该方法的优点是检测下限较低，小于100ppb的SF6浓度也可以被检测出来，且不会造成中毒现象。

激光光声法则是使用波长等于SF6气体吸收峰的激光照射被测气体，当被测气体中含有SF6时，会吸收激光能量并发热膨胀，产生声波。

通过测量声波强度即可获得被测气体中SF6的含量。

激光光谱法则是利用SF6对微米激光的强吸收，测得吸收池中气体的SF6浓度。

另外，SF6纯度传感器主要用于测量SF6与空气、SF6与N2混合气体的SF6气体纯度（百分含量），采用双波长双光束技术可以避免因为光源的老化、采样池和检测器表面污染而引起的漂移。

参比通道的被调制的特定波长的单色光不会对被测量气体产生吸收，产生一个稳定的信号，此信号只受外部影响而变化，不受被测量气体影响。

如需更多有关SF6传感器的原理，建议咨询专业人士获取帮助。

乌江渡发电厂SF6浓度和氧气含量综合在线监测报警系统现场安装施工方案编制：部门审核：生技部审核：安监部审核：专业副总审核：分管领导批准：机电维护部2007年09月SF6浓度和氧气含量综合在线监测报警系统现场安装施工方案0、概述根据DL/T 639—1997 六氟化硫电气设备运行、试验及检修人员安全防护细则，在SF6开关室或GIS室内必须安装氧量仪和FS6浓度报警仪，我厂经调研，招投标等程序，最后选定上海哈德电气技术有限公司生产的HEAD2000CAN SF6浓度和氧气含量综合监测报警系统，现设备已运到现场，工程进入安装阶段，为保证施工中人身，设备等安全，高效、优质完成该工作任务，特制定本安装方案。

1、组织措施厂部：卓朝喜生技部：吴正芳安监部：黄纯忠机电部：张林项目负责人：李昌钊厂家技术人员：陈晓逵、刘久二次负责人：陈诚电火焊负责人：刘立国现场安全监护人：周艳材料及车辆负责人：冯全映2、“安健环”措施2.1安全措施进入施工现场，严格按照电力作业安全规程执行。

负责人对现场的安全措施、工作内容和安全注意事项应对各施工人员详细说明。

各施工人员应服从监护人员和工作负责人的指挥。

现场安全员对整个工程的安全进行督促和检查，对违反安全规定的行为进行制止，不听劝告的，限令离开工作现场，并进行惩处。

具体简述如下：2.1 进场前对全体施工人员进行安全教育，树立安全第一的观念，强调在执行安全制度下开展工作，强调服从指挥观念。

组织进场施工人员进行安全工作的培训，学习《电业安全工作规程》有关章节部分，确保施工中不发生违章行为。

2.2 施工是在不停电条件下进行，因此，作业人员的活动范围及所携带的工具、材料与带电部位应保持在《电力安全规程》规定的安全距离。

2.3 进入现场的各施工人员应戴好安全帽。

2.4 施工负责人应向施工人员交待清楚工作地点、工作范围、工作内容、工作时间及工作的安全措施。

全体施工人员必须是自上到下进行安全技术交底，掌握工程特点及施工措施。
