交流接触器结构及工作原理交流接触器是一种常见的电气控制设备，广泛应用于各种电力系统和工业设备中。
它的主要作用是控制电路的通断，实现电气设备的启动、停止和转换等功能。
本文将从交流接触器的结构和工作原理两个方面进行探讨。
一、交流接触器的结构交流接触器通常由电磁系统、机械系统和电气系统三部分组成。
1. 电磁系统：交流接触器的电磁系统由线圈和铁芯组成。
线圈通常由绝缘电线绕制而成，通过电流在线圈中产生电磁场。
铁芯则起到集中磁力线的作用，增强电磁场的强度。
当线圈中通过电流时，电磁场会产生一定的磁力，使得机械系统发生动作。
2. 机械系统：交流接触器的机械系统由触点和传动机构组成。
触点主要由固定触点和动触点组成，固定触点与动触点之间通过弹簧连接，并通过传动机构与电磁系统相连。
当电磁系统发生动作时，机械系统会使得触点的通断状态发生改变。
3. 电气系统：交流接触器的电气系统由线圈和触点组成。
线圈与电源相连，通过控制线圈的通断来控制触点的闭合和断开。
触点主要负责承载电流，并将电源与被控电路进行连接或断开。
二、交流接触器的工作原理交流接触器的工作原理可以分为吸合和释放两个过程。
1. 吸合过程：当通电时，线圈中产生的电磁场使得铁芯受到吸引力，向电磁系统的一侧运动。
同时，触点也随之运动，动触点与固定触点之间的接触面积逐渐增大，最终闭合。
闭合后，触点上的电流可以通过触点的导电性实现电路的通断。
2. 释放过程：当断电时，线圈中的电流消失，电磁场也会消失。
此时，铁芯失去吸引力，回到初始位置。
同时，触点也随之运动，动触点与固定触点之间的接触面积逐渐减小，最终断开。
断开后，触点上的电流无法通过触点的导电性实现电路的通断。
交流接触器的工作原理基于电磁感应和机械传动的原理，通过电磁系统的动作使得机械系统产生相应的运动，从而实现触点的闭合和断开。
通过控制线圈的通断，可以实现对交流接触器的控制，从而实现电气设备的启动、停止和转换等功能。
总结：交流接触器是一种常见的电气控制设备，其结构主要由电磁系统、机械系统和电气系统三部分组成。
交流接触器结构创新与智能控制技术综述!周煜源，刘向军(福州大学电气工程与自动化学院，福建福州350108)摘要：交流接触器是保证配电系统及低压控制系统安全和稳定运行的重要控制 电器之一。
提升交流接触器工作性能和经济指标，以满足日益提高的市场需求成为重 要的研究方向。
交流接触器研究 ， 和工作性能岀发，就交流接触器的 优化与创新及智能化方面,总 目前交流接触器相关的新技术和研究方案，理和应用场合。
，交流接触器 的发展趋势进行了展望。
关键词：交流接触器；结构创新；结构优化；智能控制中图分类号：TM 572.2 文献标志码：3 文章编号：2095-8188(2021)02-0001-07DOI ： 10.16628/j. cnki. 2095-8188. 2021.02. 001周煜源(1994―)，男，硕士研究生，研究方向为电机与电器。
Overview of Structure Innovation and Intelligent ControlTechnology of AC ContactorZHOU Yuyuan ， LIU Xiangjun(College of Electrical Engineering and Automation ，Fuzhou University ，Fuzhou 350108，China )Abstract : AC contactos is one of the importani control appliances to ensurs the safe and stable operation of powcs distribution system and low voltage control system. Improving the working performance and economicindicators of AC contactors to meet the increasing market demand has become an important research direction. Inthis papes ，the research status of AC contactos at home and abroad is summarized. Based on the tructuro andworking performanco of AC contactor ，the new technology and research scheme ao summarized in terms of structurooptimization ，structure innovation and intellectualization ，and itr principte and application are illustrated in detaii.Finally,the future development trend of AC contactor is prospected.Key worUt : AC contactor ； structurr ienovation ； structural optimization ； intelligent control0引言电大以及智能电网的发展，对低压电器的性能指标提 高的要求，也为低压电器的发展为 的发展 ，是 应用 电力控制系统中的交流接触器(1-)。
交流接触器结构与工作原理引言概述：交流接触器是一种用于控制电气电路中电流的开关设备，通常用于控制电动机、加热器、照明设备等。
它的结构和工作原理对于电气控制系统的正常运行至关重要。
本文将介绍交流接触器的结构和工作原理，匡助读者更好地理解这一重要的电气设备。
一、结构1.1 触点部份：交流接触器的核心部份是触点，它由固定触点和动触点组成。
固定触点固定在接触器内部，而动触点则通过电磁力与固定触点连接。
1.2 线圈部份：交流接触器还包括一个线圈，通过线圈通入电流来产生电磁力，控制动触点的闭合和断开。
1.3 辅助部份：交流接触器通常还包括辅助触点、过载保护、灯信号等辅助部份，用于实现更复杂的控制功能。
二、工作原理2.1 吸合过程：当线圈通入电流时，产生的电磁力使得动触点与固定触点吸合，闭合电路，电器设备开始运行。
2.2 断开过程：当线圈断开电流时，电磁力消失，动触点与固定触点分离，断开电路，电器设备住手运行。
2.3 过载保护：交流接触器还具有过载保护功能，当电路中的电流超过额定值时，过载保护会自动断开电路，避免设备损坏。
三、工作特点3.1 高可靠性：交流接触器采用机械连接，工作稳定可靠，适合于长期运行的场合。
3.2 耐久性强：交流接触器的触点采用特殊合金材料制成，具有良好的耐磨性和导电性，使用寿命长。
3.3 控制灵便：交流接触器可以实现多种控制功能，如正反转控制、时间延时控制等，灵便性高。
四、应用领域4.1 电动机控制：交流接触器常用于电动机的启动、住手和正反转控制。
4.2 照明控制：交流接触器可以用于照明设备的开关控制，实现定时开关等功能。
4.3 加热器控制：交流接触器还广泛应用于加热器的温度控制和过载保护。
五、发展趋势5.1 智能化：随着科技的发展，交流接触器将向智能化方向发展，实现远程监控和自动化控制。
5.2 节能环保：未来的交流接触器将更注重节能环保，采用高效节能的材料和技术，降低能耗。
5.3 多功能化：未来的交流接触器将具备更多的功能，如故障自诊断、远程控制等，满足不同场合的需求。
交流接触器工作原理及主要试验分析摘要：交流接触器是一种用于远距离，频繁地接通与分断交流和大容量控制电路的自动电器，在接通断开设备电源时避免人身伤害。
交流接触器的选用对动力设备和电力线路正常运行非常重要。
本文主要介绍了交流接触器工作原理及主要试验分析，供生产企业提供参考。
关键词：交流接触器工作原理试验分析第一章、交流接触器工作原理交流接触器控制的特点：小电流控制大电流。
结构上主要是由触头系统、电磁机构、灭弧装置及线圈等部分组成。
工作原理（动作过程）：“控制绕圈通电→衔铁的吸合→触头闭合→主电路接通电源”。
第一、电磁系统。
首先电磁系统是交流接触器的心脏，是关键的组成部分，而电磁铁的特性即电磁特性在交流接触器的工作中起着至关重要的作用。
交流接触器的动作力来源于交流电磁铁，电磁铁由两个“E”字形的硅钢片叠成，其中一个固定，称之为“静铁芯”，在上面套上线圈，另一半是动铁芯，构造和静铁芯相似，用以带动主触点和辅助触点的开断。
而交流接触器的动作力主要是由于电磁特性产生的。
电磁特性即电磁铁的吸力特性和反力特性。
交流接触器的吸力来自电磁系统，反力是企图使衔铁打开的力，它是由复位弹簧及触点簧片产生的。
从接触器的工作原理可见，衔铁的吸合并保持触头可靠接触的关键决定于电磁吸力与弹簧的反力的合力。
从静态考虑，在衔铁吸合过程中，只有当电磁吸力大于弹簧反力时才能保证吸动力动铁芯；在吸合之后，只要能保证吸力吸住衔铁，就能使触头可靠接触（在不考虑电压波动带来的吸力不稳而引起的触头颤动的情况下）从电磁系统的力的特性来讲，由于弹簧的反力和衔铁工作气隙之间的特性与电磁吸力和气隙之间的物性变化的规律不同，这使得在交流接触器吸合后，降低绕圈端电压，仍使衔铁可靠吸合成为可能。
从电磁铁的特性可以看出要使交流接触器可靠吸合必须使吸力特性曲线在反力特性曲线之上，可以允许局部的反力高于电磁吸力，但必须做到使衔铁打开位置的吸力高于反力。
在电磁系统中必须加上短路环，铁芯在交变的磁场作用下会产生强烈的振动，发出较大的噪声，短路环主要是为了防止振动，消除噪声，使磁力稳定。
交流接触器结构与工作原理交流接触器是一种常用的电气控制器件，广泛应用于工业自动化领域。
它主要用于控制电路的开关动作，实现电气设备的启停和控制。
本文将详细介绍交流接触器的结构和工作原理。
一、交流接触器的结构交流接触器通常由电磁系统、触点系统和辅助系统三部份组成。
1. 电磁系统：电磁系统是交流接触器的核心部份，它由电磁线圈和铁芯组成。
电磁线圈是交流接触器的输入端，当通电时，电磁线圈会产生磁场，使铁芯吸引或者释放。
这种吸引或者释放的动作将会驱动触点系统的开关动作。
2. 触点系统：触点系统由固定触点和动触点组成。
固定触点固定在交流接触器的底座上，动触点与电磁系统的铁芯连接。
当电磁系统吸引或者释放时，动触点会尾随铁芯的运动而发生开关动作，从而实现电路的通断。
3. 辅助系统：辅助系统包括辅助触点、过载保护和灯信号等。
辅助触点通常用于控制其他电气设备的工作状态，过载保护用于保护交流接触器和电气设备免受过载电流的伤害，而灯信号则用于指示交流接触器的工作状态。
二、交流接触器的工作原理交流接触器的工作原理是基于电磁吸合和释放的原理。
1. 吸合过程：当交流接触器的电磁线圈通电时，电磁线圈会产生磁场，使铁芯吸引。
铁芯的吸引会使动触点与固定触点接触，从而闭合电路。
闭合电路后，电气设备将开始工作。
2. 释放过程：当交流接触器的电磁线圈断电时，磁场消失，铁芯释放。
释放后，动触点与固定触点分离，电路断开。
断开电路后，电气设备将住手工作。
交流接触器的工作原理非常简单，但其应用十分广泛。
它可以用于控制各种电气设备，如电动机、照明设备、加热设备等。
交流接触器具有可靠性高、寿命长、安装方便等优点，因此在工业自动化领域得到了广泛应用。
总结：交流接触器是一种常用的电气控制器件，其结构由电磁系统、触点系统和辅助系统组成。
其工作原理是基于电磁吸合和释放的原理，通过电磁线圈产生的磁场驱动触点系统的开关动作，从而实现电路的通断控制。
交流接触器具有可靠性高、寿命长等优点，在工业自动化领域有着广泛的应用。

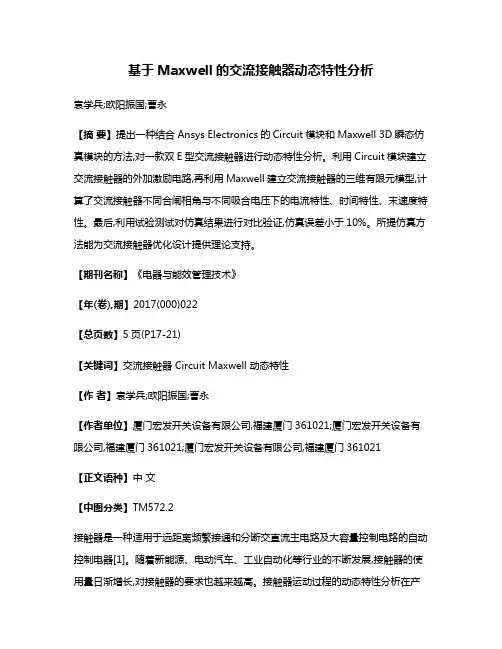

基于Maxwell的交流接触器动态特性分析袁学兵;欧阳振国;曹永【摘要】提出一种结合Ansys Electronics的Circuit模块和Maxwell 3D瞬态仿真模块的方法,对一款双E型交流接触器进行动态特性分析。
利用Circuit模块建立交流接触器的外加激励电路,再利用Maxwell建立交流接触器的三维有限元模型,计算了交流接触器不同合闸相角与不同吸合电压下的电流特性、时间特性、末速度特性。
最后,利用试验测试对仿真结果进行对比验证,仿真误差小于10%。
所提仿真方法能为交流接触器优化设计提供理论支持。
【期刊名称】《电器与能效管理技术》【年(卷),期】2017(000)022【总页数】5页(P17-21)【关键词】交流接触器 Circuit Maxwell 动态特性【作者】袁学兵;欧阳振国;曹永【作者单位】厦门宏发开关设备有限公司,福建厦门361021;厦门宏发开关设备有限公司,福建厦门361021;厦门宏发开关设备有限公司,福建厦门361021【正文语种】中文【中图分类】TM572.2接触器是一种适用于远距离频繁接通和分断交直流主电路及大容量控制电路的自动控制电器[1]。
随着新能源、电动汽车、工业自动化等行业的不断发展,接触器的使用量日渐增长,对接触器的要求也越来越高。
接触器运动过程的动态特性分析在产品研发过程中起着关键作用,快速而准确计算其动态特性意义重大。
近年来,接触器运动过程的仿真计算取得了快速的发展,早期的接触器仿真大部分采用二维有限元静态特性仿真和三维有限元静态特性仿真[2-4]。
近年来得益于计算机的发展,进行三维有限元动态特性分析的研究增多。
文献[5]利用Maxwell有限元软件的瞬态模块对双E型交流接触器的动态特性进行了分析。
文献[6-9]通过对多体动力学分析软件ADAMS的二次开发,将机械运动方程、电磁场及电路方程进行耦合迭代求解,对接触器进行了动态特性研究。
文献[10-11]通过对交流接触器进行电、磁、机械方程的耦合求解,并运用Ansys/LS-DYNA有限元分析软件建立交流接触器三维全仿真动态模型,分析了接触器的动态特性及触头弹跳影响因素。
