交流接触器的结构和工作原理[交流接触器用途分类结构原理]交流接触器用途分类结构原理江苏省泗阳县李口中学沈正中一、接触器用途接触器是一种自动化的控制电器，广泛用于频繁接通或分断交、直流电路和一些控制电路。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用，从而起到远程控制或弱电控制强电的功能。

具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

二、接触器分类接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式、永磁式和真空式。

三、交流接触器构造原理1. 型号说明接触器产品型号规格繁多，不同的型号有不同的含义，(1) C型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)电磁式交流接触器型号为CJ。

真空式交流接触器型号为CZ。

2. 电磁式交流接触器的结构和工作原理(1)结构：交流接触器的动作动力交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。

为了使磁力稳定，铁芯的吸合面，加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。

主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

触点是接触器的执行部分，包括主触点和辅助触点。

主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

交流接触器的分类及参数．交流接触器的分类交流接触器是电气回路很重要的原器件，交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

②按灭弧介质分可分为空气式接触器、真空式接触器等。

依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。

③按有无触点分可分为有触点接触器和无触点接触器。

常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。

由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。

2．交流接触器的基本参数（1）额定电压指主触点额定工作电压，应等于负载的额定电压。

一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。

通常，最大工作电压即为额定电压。

常用的额定电压值为220V、380V、660V等。

（2）额定电流接触器触点在额定工作条件下的电流值。

380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。

常用额定电流等级为5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。

（3）通断能力可分为最大接通电流和最大分断电流。

最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。

一般通断能力是额定电流的5～10倍。

交流接触器的选型及型号定义交流接触器的选型交流接触器的选用，应根据负荷的类型和工作参数合理选用。

具体分为以下步骤：1．选择接触器的类型交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为AC1 、AC2 、AC3和AC4 。

一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。

2．选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。

1）接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。

但为了方便和减少设备，常按实际电网电压选取。

2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可。

接触器类型可选用CJl0、CJ20等。

3）对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次／min，运行于起动、点动、正反向制动、反接制动等状态，可选用CJl0Z、CJl2型的接触器。

为了保证电寿命，可使接触器降容使用。

选用时，接触器额定电流大于电机额定电流。

4）对特重任务电机，如印刷机、镗床等，操作频率很高，可达600～12000次／h，经常运行于起动、反接制动、反向等状态，接触器大致可按电寿命及起动电流选用，接触器型号选CJl0Z、CJl2等。

5）交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。

一般地，接触器的额定电流可按电容器的额定电流的1.5倍选取，型号选CJ10、CJ20等。

6）用接触器对变压器进行控制时，应考虑浪涌电流的大小。

例如交流电弧焊机、电阻焊机等，一般可按变压器额定电流的2倍选取接触器，型号选CJl0、CJ20等。

7）对于电热设备，如电阻炉、电热器等，负荷的冷态电阻较小，因此起动电流相应要大一些。

接触器的基本结构和技术参数接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。

在功能上接触器除能自动切换外,还具有手动开关所缺乏的远距离操作功能和零压及欠压保护功能，但没有自动开关所具有的过载和短路保护功能。

接触器生产方便，成本低，主要用于控制电动机、电热设备、电焊机、电容器组等，是电力拖动自动控制电路中使用最广泛的一种低压电器元件。

按接触器所控制的电流种类可分为交流接触器和直流接触器两种.一．交流接触器概述1、交流接触器的工作原理交流接触器的工作原理如图1所示。

图1 交流接触器的工作原理示意图按钮7在断开位置，交流接触器处于不得电的状态——常态,它的常闭触头闭合，常开触头断开.按动按钮7，电磁线圈6得电，电磁机构产生电磁力吸动衔铁，衔铁3向下运动，带动触头动作（反作用力弹簧被压缩)。

常闭触头断开,常开触头闭合.松开按钮7,电磁线圈断电，电磁铁电磁力消失，衔铁在反作用力弹簧4的作用下向上运动回到常态的位置，常开触头断开、常闭触头复位。

可以把交流接触器理解为一个由电磁铁控制的多触头开关。

其图形符号和文字符号如图2所示。

图22、交流接触器的基本结构（1)电磁机构交流接触器的电磁机构由铁心（两侧柱端部嵌有短路环)、电磁线圈、衔铁、反作用力弹簧和缓冲弹簧等组成。

衔铁的运动形式有绕轴转动的拍合式和直线运动的直动式,衔铁直线运动式又可分为正装直动式和倒装直动式（即触头在电磁机构的下方）。

(2）触头系统交流接触器的触头可分为主触头和辅助触头。

主触头用于接通、断开电流较大的负荷电路即主电路。

所以，主触头截面积较大，一般为平面型。

辅助触头截面积较小，一般为球面型,用于接通、断开控制电路、信号电路等。

交流接触器的主触头多为常开触头，辅助触头则有常开触头及常闭触头两种。

交流接触器的触头有桥式双断点和指式单断点等型式。

（3)灭弧装置交流接触器的主触头在切断具有较大感性负荷的电路时，动、静触头间会产生强烈的电弧,灭弧装置可使电弧迅速熄灭,减轻电弧对触头的烧蚀和防止相间短路。

接触器的结构以及其工作原理接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

(一）交流接触器交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

交流接触器的工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

交流接触器的选型原则与选型要点接触器作为电力控制电路中常用的电子元器件，常为电力工作人员所熟悉。

但是很多电力工作人员平时多是拿到接触器后就直接放到电路中使用了，很少有技术人员会仔细的看完接触器的各项参数指标等，更会留意接触器的选型。

今天就来和大家说说接触器选型一般是怎么选的？接触器电流大小该怎么看一、接触器选型一般怎么选？接触器的分类：交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

（1）按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

（2）按灭弧介质分可分为空气式接触器、真空式接触器等。

依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。

（3）按有无触点分可分为有触点接触器和无触点接触器。

常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。

由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。

接触器的选型原则：接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。

选用原则如下：（1）交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。

（2）负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。

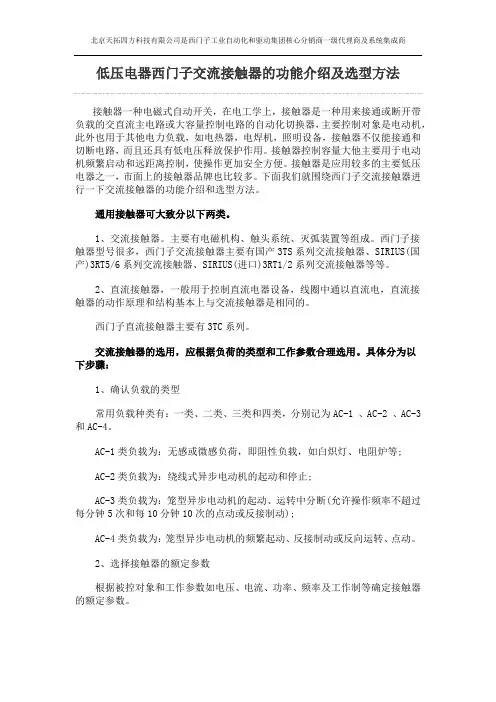

低压电器西门子交流接触器的功能介绍及选型方法接触器一种电磁式自动开关，在电工学上，接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大他主要用于电动机频繁启动和远距离控制，使操作更加安全方便。

接触器是应用较多的主要低压电器之一，市面上的接触器品牌也比较多。

下面我们就围绕西门子交流接触器进行一下交流接触器的功能介绍和选型方法。

通用接触器可大致分以下两类。

1、交流接触器。

主要有电磁机构、触头系统、灭弧装置等组成。

西门子接触器型号很多，西门子交流接触器主要有国产3TS系列交流接触器、SIRIUS(国产)3RT5/6系列交流接触器、SIRIUS(进口)3RT1/2系列交流接触器等等。

2、直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。

西门子直流接触器主要有3TC系列。

交流接触器的选用，应根据负荷的类型和工作参数合理选用。

具体分为以下步骤：1、确认负载的类型常用负载种类有：一类、二类、三类和四类，分别记为AC-1 、AC-2 、AC-3和AC-4。

AC-1类负载为：无感或微感负荷，即阻性负载，如白炽灯、电阻炉等;AC-2类负载为：绕线式异步电动机的起动和停止;AC-3类负载为：笼型异步电动机的起动、运转中分断(允许操作频率不超过每分钟5次和每10分钟10次的点动或反接制动);AC-4类负载为：笼型异步电动机的频繁起动、反接制动或反向运转、点动。

2、选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。

1)接触器的线圈频率、电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。

但为了方便和减少设备，常按实际电网频率、电压选取。

交流接触器触头的分类交流接触器触头是一种电器元件，用于控制和切换高压、高电流的交流电路。

它的主要功能是通过控制电路的开关状态来实现电器设备的启停或反向操作。

在电力系统、电气自动化、机械制造、轨道交通、船舶工程等领域应用广泛。

根据接触器触头的结构、材质和使用场合的不同，可以将其分为多种类型：1.固定触头：指直接固定在接触器本体上的触头。

这种触头的结构简单、稳定，一般用于低压电路中。

它的接触面积较小，容易加热，需要经常检查和清洁。

现代触头大多采用银合金材料，具有良好的导电性和耐磨性。

2.活动触头：指通过弹性件和机构与接触器主体分离，并能沿轴线移动的触头。

它可以在极短时间内拍合和弹开，快速切断电路，适用于高频、高速切换的场合。

活动触头分为平面触头和锥面触头两种。

锥面触头适用于高电流、大电压电路中，因为其锥角的起弧压力较小，不宜用于小电流电路。

3.固定、活动复合型触头：是一种功能更为强大的触头，能在保证电路连通的前提下，对电路进行切换、分段和组合。

复合型触头一般由多个接点和接点载体、导向和定位结构组成，可以实现多路电路的选择和控制。

4.液态触头：是接触器触头的一种新型形式，是以液体材料作为接触材料的触头。

液态触头的接触材料具有良好的导电性、韧性和耐磨性，可以实现长时间的高功率运行。

液态触头通常采用暴露式安装或垂直式安装，适用于电气设备的高效节能升级。

总的来说，接触器触头的类型多种多样，需要根据具体的使用场合和要求进行选择。

在选型时，需要考虑电路参数（电压、电流、功率、频率等）、使用环境（温度、湿度、振动等）以及安全性、可靠性等因素。

同时，也需要注意触头的维护和保养，以保证其长期稳定工作和安全使用。

接触器——用于频繁接通或断开交直流主电路或大容量控制电路按主触头通过的电流种类分为：交流接触器和直流接触器。

一、交流接触器——主要用于控制笼形和绕线式电动机的起动、运行中断开以及笼形电动机的反接制动、反向运行、点动等（见教材P21 Fig1-27）接触器图形符号：教材P24 Fig1-28电磁机构——线圈、动铁心（衔铁）、静铁心交流接触器触头系统——主触头（通断主电路）、辅助触头（控制电路，电气连锁）灭弧装置其他部件——反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构等其中辅助触头无灭弧装置，容量较小，不能用于分合主电路；数量与接触器型号有关工作原理：线圈通电→线圈电流建立磁场→静铁心产生电磁吸力→吸合衔铁→带动触头动作→常闭断开，常开闭合线圈断电→电磁力消失→反作用弹簧使衔铁释放→各触头复位二、直流接触器——结构和工作原理与交流接触器基本相同，主要用于远距离控制电压至400V、电流至600A的直流电路以及频繁操作的直流电动机。

三、接触器的类型、技术参数、选择、常见故障请同学们自学（教材P21-P24）（参见教材P22～P23表1-2和表1-3，其中交流接触器CJ10系列主触头均为三极，辅助触头为2常开、2常闭）继电器种类很多：电压继电器电流继电器按输入信号的性质分：时间继电器温度继电器速度继电器压力继电器电压电磁式继电器电流感应式继电器按工作原理分：电动式继电器电子式继电器热继电器按输出形式分：有触点和无触点按用途分：控制用和保护用继电器一、电磁式继电器——结构与工作原理和接触器基本相同。

不同点：继电器可以对各种输入量的变化作出反应，而接触器只在一定的电压信号下动作；继电器用于切换小电流的控制和保护电路，无灭弧装置而接触器用来控制大电流电路。

电磁式继电器按吸引线圈的电流种类分为：直流电磁式和交流电磁式按继电器反映的参数分为：电流、电压、中间和时间继电器工作状态：断“0”；合“1”，吸合与释放时间为0.05s～0.15s。
