ICS XX. XX Q/GDW
国家电网公司企业标准
Q/GDW XXX.1-200X 电网时间同步系统技术规范Technical Specification for Time Synchronism System
of Grid
(征求意见稿)
2008年01月
200X-XX-XX发布200X-XX-XX实施
国家电网公司发布
前言
目前,我国电网各厂站和调度控制中心主站大多配备了以GPS为主的分散式时间同步系统,各网、省公司也出台了相应的技术规范。但由于缺少统一技术要求和配置标准,也缺乏时钟同步和时间精度检测的有效手段,现有时间同步系统配置不尽相同,运行情况也不够稳定,部分时钟设备时间精度不能满足要求。由调度自动化系统、变电站自动化系统、故障录波装置和安全自动装置等电力二次系统或设备提供的事件记录数据,存在时间顺序错位,难以准确描述事件顺序,不能给电网事故分析提供有效的技术支持。
为了规范、指导我国电网时间同步系统的设计、建设和生产运行,满足电网事故分析的要求,特制订《电网时间同步系统技术规范》。
《电网时间同步系统技术规范》根据国内外涉及时间统一技术的有关标准、规范和要求,本着“资源整合,信息共享”的原则,结合我国电网的工程实践和时间同步系统的现状制订而成,其要点如下:
规范时间同步系统结构、功能和技术要求;
规范调度主站、变电站的时间同步系统配置标准;
规范时间同步系统电气接口和信号类型;
统一IRIG-B 时码实现电力二次设备与时间同步系统的对时;
结合技术的发展,构建基于地面时钟源的电网时间同步系统。
本标准由国家电网公司生产技术部提出。
本标准由国家电网公司科技部归口。
本标准由江苏省电力公司江苏电力调度通信中心负责起草,国家电网公司国家电力调度通信中心、江苏省电力设计院、江苏省电力试验研究院、中国电力科学研究院、上海电力调度通信中心等单位参加编制。
本标准的主要起草人:
目次
前言
1 范围 (4)
2 引用标准 (5)
3 术语与定义 (6)
4 时间同步系统结构 (7)
5 时间同步系统功能 (8)
5.1 系统功能 (8)
5.2 主时钟功能 (8)
5.3 接口扩展装置功能 (10)
6 时间同步系统技术要求与技术指标 (10)
6.1 时间同步信号类型 (10)
6.2 时间同步信号接口 (13)
6.3 时间同步信号传输 (15)
6.4 技术指标 (15)
7 时间同步系统配置规范 (17)
7.1 主站配置要求 (17)
7.2 变电站配置要求 (17)
8 电网二次设备的时间同步技术要求 (18)
附录A(资料性附录)时间同步系统的测试方法 (19)
附录B(资料性附录)主站时间同步系统的配置 (27)
附录C(资料性附录)变电站时间同步系统的配置 (29)
附录D(资料性附录) IRIG-B时码 (37)
本规范规定了时间同步系统的组成、技术要求、各电力二次设备时间同步准确度的要求以及现场测试方法等内容。作为国家电网公司电网时间同步系统的设计、建设和运行管理的技术依据。
1.1适用场合
本规范适用于国家电网公司(包括各区域电网公司、省级电力公司、市县供电公司、变电站),发电企业可参照执行。
1.2 适用设备
1.2.1标准时钟设备
原子钟、GPS卫星标准时钟装置、北斗卫星标准时钟装置或其它标准时钟装置及时间同步信号扩展装置。

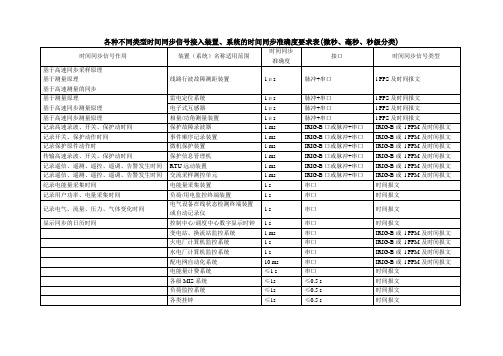

1.2.2要求时间统一的电力二次设备
调度自动化系统、配电网自动化系统、通信网监测系统、通信网管、用电负荷管理系统、电力市场运营系统、调度录音电话、行政电话交换网计费系统、电能量计量系统、各类管理信息系统(MIS)等。
发电厂监控系统、变电站自动化系统、微机保护装置、故障录波器、安全自动装置、功角测量装置、线路故障行波测距装置、雷电定位系统等。
下列文件中的条款通过本规范的引用而成为本规范的条款。在本规范出版时,下列文件所示版本均为有效。所有标准都会被修订,使用本规范的各方应探讨使用下列标准最新版本的可能性。
GJB 2242-1994 时统设备通用规范
GJB 2991-1997 B时间码接口终端
GJB 2715-1996 国防计量通用术语
GB/T 15527-1995 船用全球定位系统(GPS)接收机通用技术条件
GB 11014-90 平衡电压数字接口电路的电气特性
GB/T 6107-2000 使用串行二进制数据交换的数据终端设备和数据电路
终接设备之间的接口
GB/Z 14429-2005 远动设备和系统第1-3部分:总则术语
GB/T 16435.1-1996 远动设备和系统接口 (电气特性)
GB/T 17463-1998 远动设备和系统第4部分:性能要求
GB/T 18657.5-2002 远动设备和系统第5部分:传输规约第5篇基本应
用功能
GB 17626-1998 电磁兼容、试验和测量技术
GB/T2423.1-2001 电工电子产品环境试验第2部分:试验方法试验A:
低温
GB/T 2423.2-2001 电工电子产品环境试验第2部分:试验方法试验B:
高温
GB/T 2423.9—2001 电工电子产品基本环境试验规程试验Cb:设备用恒定
湿热试验方法
EIA-485 用在平衡数字多点系统中的信号发生器和接收器接口
的电气特征(RS-485接口)
GB/T 19391-2003 《全球定位系统(GPS)术语及定义》
GB/T 15153.1-1998 远动设备及系统第2部分:工作条件第1篇:电源
和电磁兼容
GB/T 15153.2-2000 远动设备及系统第2部分:工作条件第2篇:环境
条件(气候机械和其它非电影响因素)
IEEE Std 1344-1995 IEEE Standard for Synchrophasors for Power Systems
IEEE C37.118-2005 Standard for Synchrophasors for Power Systems
RFC 1305 Network Time Protocol (Version 3) Specification,
Implementation and Analysis
RFC 1769 Simple Network Time Protocol
