气相色谱法测定大气中的苯系物

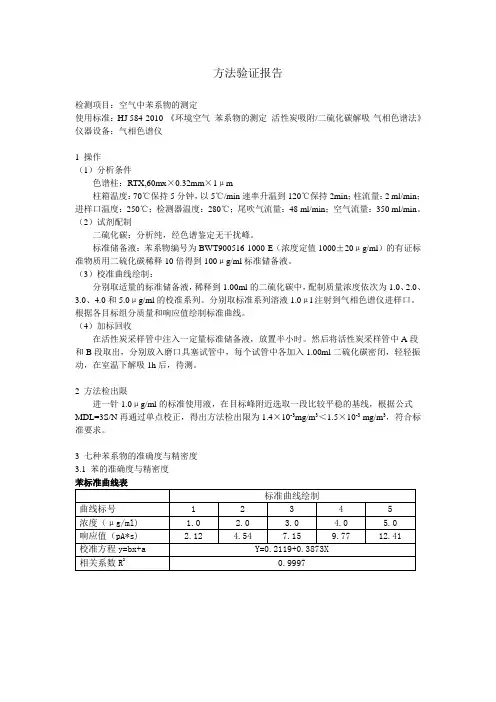

方法验证报告检测项目：空气中苯系物的测定使用标准：HJ 584-2010 《环境空气苯系物的测定活性炭吸附/二硫化碳解吸-气相色谱法》仪器设备：气相色谱仪1 操作（1）分析条件色谱柱：RTX,60mx×0.32mm×1μm柱箱温度：70℃保持5分钟，以5℃/min速率升温到120℃保持2min；柱流量：2 ml/min；进样口温度：250℃；检测器温度：280℃；尾吹气流量：48 ml/min；空气流量：350 ml/min。

（2）试剂配制二硫化碳：分析纯，经色谱鉴定无干扰峰。

标准储备液：苯系物编号为BWT900516-1000-E（浓度定值1000±20μg/ml）的有证标准物质用二硫化碳稀释10倍得到100μg/ml标准储备液。

（3）校准曲线绘制：分别取适量的标准储备液，稀释到1.00ml的二硫化碳中，配制质量浓度依次为1.0、2.0、3.0、4.0和5.0μg/ml的校准系列。

分别取标准系列溶液1.0μl注射到气相色谱仪进样口。

根据各目标组分质量和响应值绘制标准曲线。

（4）加标回收在活性炭采样管中注入一定量标准储备液，放置半小时。

然后将活性炭采样管中A段和B段取出，分别放入磨口具塞试管中，每个试管中各加入1.00ml二硫化碳密闭，轻轻振动，在室温下解吸1h后，待测。

2 方法检出限进一针1.0μg/ml的标准使用液，在目标峰附近选取一段比较平稳的基线，根据公式MDL=3S/N再通过单点校正，得出方法检出限为1.4×10-3mg/m3＜1.5×10-3 mg/m3，符合标准要求。

3 七种苯系物的准确度与精密度3.1 苯的准确度与精密度苯标准曲线表由标准曲线得出：y=0.3873x+0.2119,相关系数为0.9997，有较高的精密度、准确度、稳定性、可靠性。

精密度与准确度试验用标准储备液配制浓度为3.0μg/ml标准液进行6次平行性实验方法的精密度（n=6）n 1 2 3 4 5 6 平均值浓度（μg/ml） 3.09 3.18 3.13 3.14 3.01 3.14 3.12 标准偏差（S）：0.0589 ；相对标准偏差:1.888（%）加标回收实验活性炭采样管测定值（mg/L）加标量（mg/L）加标后测定（mg/L）加标回收率(%) 浓度0 3.00 2.9498.03.2 甲苯的准确度与精密度甲苯标准曲线表标准曲线绘制曲线标号 1 2 3 4 5浓度（μg/ml) 1.0 2.0 3.0 4.0 5.0响应值（pA*s) 2.25 4.50 7.09 10.09 12.70校准方程y=bx+a Y=0.2405+0.3767X相关系数R20.9978由标准曲线得出：y=0.3767x+0.2405,相关系数为0.9978，有较高的精密度、准确度、稳定性、可靠性。

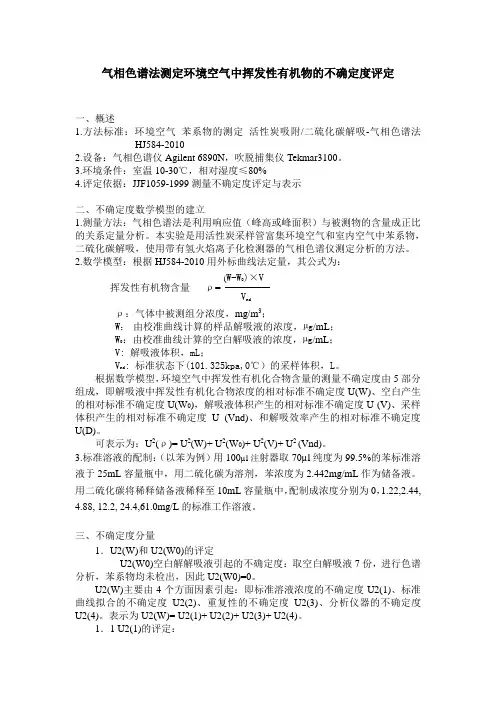

气相色谱法测定环境空气中挥发性有机物的不确定度评定一、概述1.方法标准：环境空气 苯系物的测定 活性炭吸附/二硫化碳解吸-气相色谱法HJ584-20102.设备：气相色谱仪Agilent 6890N ，吹脱捕集仪Tekmar3100。

3.环境条件：室温10-30℃，相对湿度≤80%4.评定依据：JJF1059-1999测量不确定度评定与表示二、不确定度数学模型的建立1.测量方法：气相色谱法是利用响应值（峰高或峰面积）与被测物的含量成正比的关系定量分析。

本实验是用活性炭采样管富集环境空气和室内空气中苯系物，二硫化碳解吸，使用带有氢火焰离子化检测器的气相色谱仪测定分析的方法。

2.数学模型：根据HJ584-2010用外标曲线法定量，其公式为：挥发性有机物含量 ρ=ρ：气体中被测组分浓度，mg/m 3；W ： 由校准曲线计算的样品解吸液的浓度，µg /mL ； W 0：由校准曲线计算的空白解吸液的浓度，µg /mL ； V: 解吸液体积，mL ；V nd : 标准状态下(101.325kpa,0℃）的采样体积，L 。

根据数学模型，环境空气中挥发性有机化合物含量的测量不确定度由5部分组成，即解吸液中挥发性有机化合物浓度的相对标准不确定度U(W)、空白产生的相对标准不确定度U(W 0)，解吸液体积产生的相对标准不确定度U (V)、采样体积产生的相对标准不确定度U (Vnd)、和解吸效率产生的相对标准不确定度 U(D)。

可表示为：U 2(ρ)= U 2(W)+ U 2(W 0)+ U 2(V)+ U 2 (Vnd)。

3.标准溶液的配制：（以苯为例）用100µl 注射器取70µl 纯度为99.5%的苯标准溶液于25mL 容量瓶中，用二硫化碳为溶剂，苯浓度为2.442mg/mL 作为储备液。

用二硫化碳将稀释储备液稀释至10mL 容量瓶中，配制成浓度分别为0，1.22,2.44, 4.88, 12.2, 24.4,61.0mg/L 的标准工作溶液。

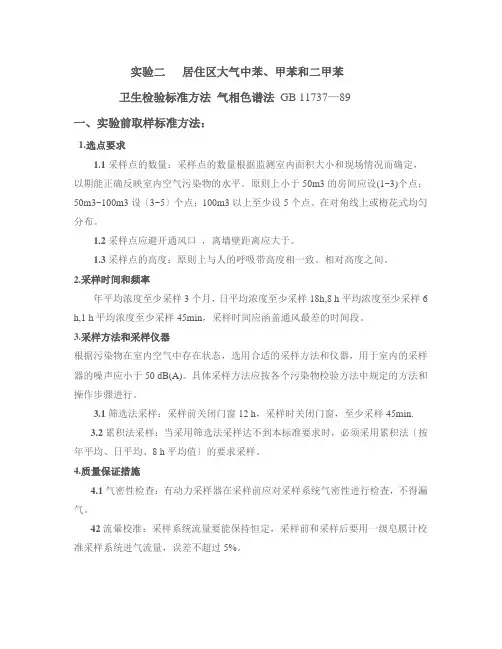

实验二居住区大气中苯、甲苯和二甲苯卫生检验标准方法气相色谱法GB 11737—89一、实验前取样标准方法：1.选点要求1.1采样点的数量：采样点的数量根据监测室内面积大小和现场情况而确定，以期能正确反映室内空气污染物的水平。

原则上小于50m3的房间应设(1~3)个点；50m3~100m3设〔3~5〕个点；100m3以上至少设5个点。

在对角线上或梅花式均匀分布。

1.2采样点应避开通风口，离墙壁距离应大于。

1.3采样点的高度：原则上与人的呼吸带高度相一致。

相对高度之间。

2.采样时间和频率年平均浓度至少采样3个月，日平均浓度至少采样18h,8 h平均浓度至少采样6 h,1 h平均浓度至少采样45min，采样时间应函盖通风最差的时间段。

3.采样方法和采样仪器根据污染物在室内空气中存在状态，选用合适的采样方法和仪器，用于室内的采样器的噪声应小于50 dB(A)。

具体采样方法应按各个污染物检验方法中规定的方法和操作步骤进行。

3.1筛选法采样：采样前关闭门窗12 h，采样时关闭门窗，至少采样45min.3.2累积法采样：当采用筛选法采样达不到本标准要求时，必须采用累积法〔按年平均、日平均、8 h平均值〕的要求采样。

4.质量保证措施4.1气密性检查：有动力采样器在采样前应对采样系统气密性进行检査，不得漏气。

42流暈校准：采样系统流量要能保持恒定，采样前和采样后要用一级皂膜计校准采样系统进气流量，误差不超过5%。

采样器流量校准：在采样器正常使用状态下，用一级皂膜计校准采样器流量计的刻度，校准5个点，绘制流量标准曲线。

记录校准时的大气压力和温度。

4.3空白检验：在一批现场采样中，应留有两个采样管不采样，并按其他样品管一样对待，作为采样过程中空白检验，假设空白检验超过控制范围，则这批样品作废。

44仪器使用前，应按仪器说明书对仪器进行检验和标定。

4.5在计算浓度时应用下式将采样体积换算成标准状态下的体积：V0=V*(T0/T)*(P/P0)式中：V。

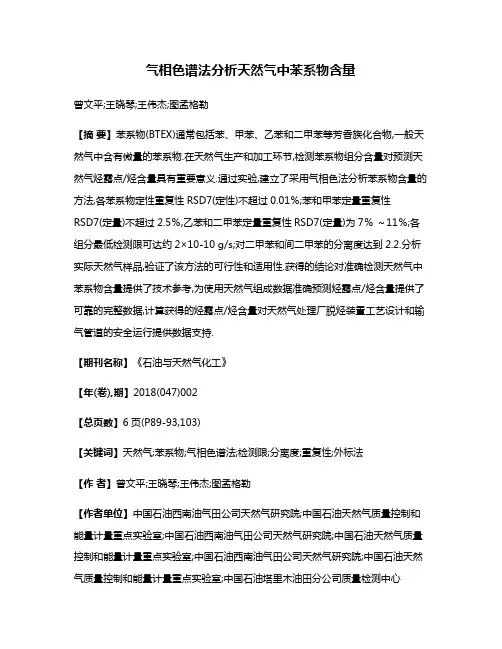

气相色谱法分析天然气中苯系物含量曾文平;王晓琴;王伟杰;图孟格勒【摘要】苯系物(BTEX)通常包括苯、甲苯、乙苯和二甲苯等芳香族化合物,一般天然气中含有微量的苯系物.在天然气生产和加工环节,检测苯系物组分含量对预测天然气烃露点/烃含量具有重要意义.通过实验,建立了采用气相色法分析苯系物含量的方法,各苯系物定性重复性RSD7(定性)不超过0.01％;苯和甲苯定量重复性RSD7(定量)不超过2.5％,乙苯和二甲苯定量重复性RSD7(定量)为7％～11％;各组分最低检测限可达约2×10-10 g/s;对二甲苯和间二甲苯的分离度达到2.2.分析实际天然气样品,验证了该方法的可行性和适用性.获得的结论对准确检测天然气中苯系物含量提供了技术参考,为使用天然气组成数据准确预测烃露点/烃含量提供了可靠的完整数据,计算获得的烃露点/烃含量对天然气处理厂脱烃装置工艺设计和输气管道的安全运行提供数据支持.【期刊名称】《石油与天然气化工》【年(卷),期】2018(047)002【总页数】6页(P89-93,103)【关键词】天然气;苯系物;气相色谱法;检测限;分离度;重复性;外标法【作者】曾文平;王晓琴;王伟杰;图孟格勒【作者单位】中国石油西南油气田公司天然气研究院;中国石油天然气质量控制和能量计量重点实验室;中国石油西南油气田公司天然气研究院;中国石油天然气质量控制和能量计量重点实验室;中国石油西南油气田公司天然气研究院;中国石油天然气质量控制和能量计量重点实验室;中国石油塔里木油田分公司质量检测中心【正文语种】中文苯系物(BTEX)是石油天然气中常见的苯、甲苯、乙苯和三种二甲基苯的异构体 (邻二甲苯、间二甲苯、对二甲苯)的合称，属于单环芳烃类物质。

BTEX主要存在于原油和石油产品中，作为化工原料，广泛应用于农药、塑料和合成纤维等制造业。

同时，在凝析气藏的天然气中也含有微量的苯系物。

BTEX在生产、储存和运输过程中，容易释放到环境中，造成环境污染，并对生态系统和人体健康构成危害。

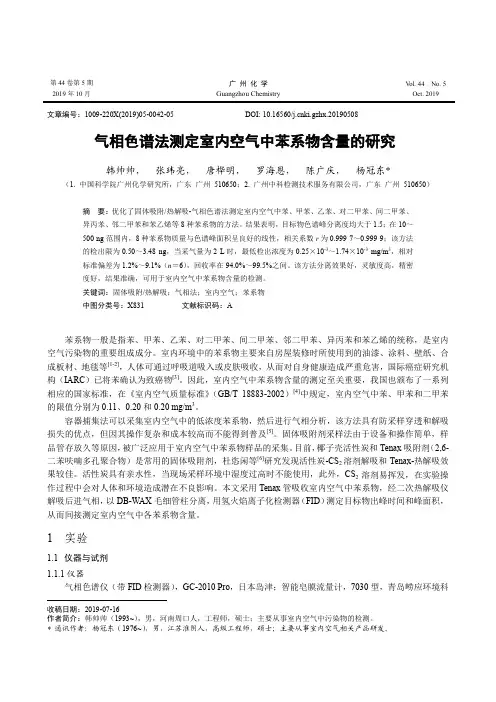

第44卷第5期2019年10月广州化学Guangzhou ChemistryV ol. 44 No. 5Oct. 2019文章编号：1009-220X(2019)05-0042-05 DOI:10.16560/ki.gzhx.20190508气相色谱法测定室内空气中苯系物含量的研究韩帅帅，张玮亮，唐桦明，罗海恩，陈广庆，杨冠东* （1. 中国科学院广州化学研究所，广东广州510650；2. 广州中科检测技术服务有限公司，广东广州510650）摘要：优化了固体吸附/热解吸-气相色谱法测定室内空气中苯、甲苯、乙苯、对二甲苯、间二甲苯、异丙苯、邻二甲苯和苯乙烯等8种苯系物的方法。

结果表明，目标物色谱峰分离度均大于1.5；在10～500 ng范围内，8种苯系物质量与色谱峰面积呈良好的线性，相关系数r为0.999 7～0.999 9；该方法的检出限为0.50～3.48 ng，当采气量为2 L时，最低检出浓度为0.25×10-3～1.74×10-3mg/m3，相对标准偏差为1.2%～9.1%（n＝6），回收率在94.0%～99.5%之间。

该方法分离效果好，灵敏度高，精密度好，结果准确，可用于室内空气中苯系物含量的检测。

关键词：固体吸附/热解吸；气相法；室内空气；苯系物中图分类号：X831 文献标识码：A苯系物一般是指苯、甲苯、乙苯、对二甲苯、间二甲苯、邻二甲苯、异丙苯和苯乙烯的统称，是室内空气污染物的重要组成成分。

室内环境中的苯系物主要来自房屋装修时所使用到的油漆、涂料、壁纸、合成板材、地毯等[1-2]，人体可通过呼吸道吸入或皮肤吸收，从而对自身健康造成严重危害，国际癌症研究机构（IARC）已将苯确认为致癌物[3]。

因此，室内空气中苯系物含量的测定至关重要，我国也颁布了一系列相应的国家标准，在《室内空气质量标准》（GB/T 18883-2002）[4]中规定，室内空气中苯、甲苯和二甲苯的限值分别为0.11、0.20和0.20 mg/m3。

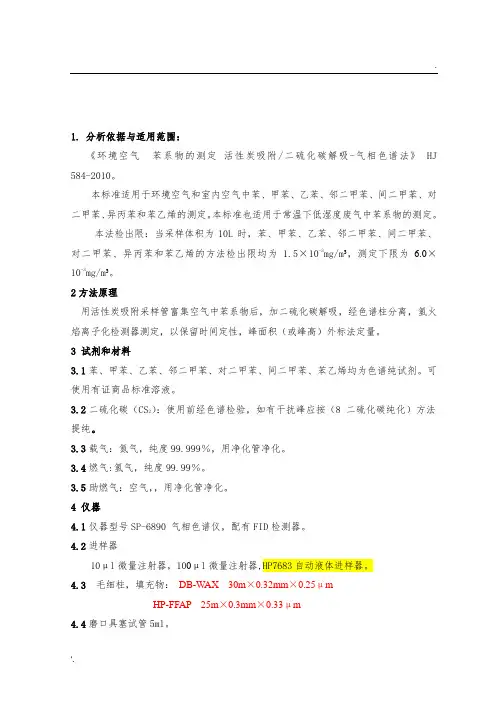

1.分析依据与适用范围：《环境空气苯系物的测定活性炭吸附/二硫化碳解吸-气相色谱法》 HJ 584-2010。

本标准适用于环境空气和室内空气中苯、甲苯、乙苯、邻二甲苯、间二甲苯、对二甲苯、异丙苯和苯乙烯的测定。

本标准也适用于常温下低湿度废气中苯系物的测定。

本法检出限：当采样体积为10L时，苯、甲苯、乙苯、邻二甲苯、间二甲苯、对二甲苯、异丙苯和苯乙烯的方法检出限均为 1.5×10-3mg/m³，测定下限为 6.0×10-3mg/m³。

2方法原理用活性炭吸附采样管富集空气中苯系物后，加二硫化碳解吸，经色谱柱分离，氢火焰离子化检测器测定，以保留时间定性，峰面积（或峰高）外标法定量。

3 试剂和材料3.1苯、甲苯、乙苯、邻二甲苯、对二甲苯、间二甲苯、苯乙烯均为色谱纯试剂。

可使用有证商品标准溶液。

3.2二硫化碳（CS）：使用前经色谱检验，如有干扰峰应按（8 二硫化碳纯化）方法2提纯。

3.3载气：氮气，纯度99.999％，用净化管净化。

3.4燃气:氢气，纯度99.99％。

3.5助燃气：空气，，用净化管净化。

4 仪器4.1仪器型号SP-6890 气相色谱仪，配有FID检测器。

4.2进样器10μl微量注射器，100μl微量注射器,HP7683自动液体进样器。

4.3毛细柱，填充物：DB-WAX 30m×0.32mm×0.25μmHP-FFAP 25m×0.3mm×0.33μm4.4磨口具塞试管5ml。

4.5微量注射器1-5μl，精度0.1μl。

4.6无分度吸管： 1ml。

4.7活性炭吸附采样管采样管内装有两段特制的活性炭，A段100mg，B段50mg，A段为采样段，B段为指示段。

详见图1（取长10cm，内径6mm玻璃管，洗净烘干，每支内装20-50目粒状活性炭0.5g）活性炭应预先在马福炉内经350℃灼烧3h，放冷后备用），两端用玻璃棉充填。

实验二十七气相色谱法测定大气中的苯系物一﹑实验目的1.通过本实验学会用气相色谱法测定大气中苯系物的方法；2.掌握用气相色谱法测定大气中苯系物的过程和气相色谱仪对有机物等的分离原理及有关仪器的使用。

二﹑测定原理苯、甲苯、二甲苯等是有机工业的重要原料和溶剂。

在医药、合成染料、有机农药、硝基化合物、油漆、树脂等方面有广泛的用途，因此，大气中苯系物的污染比较常见，且因苯系物沸点较低，易燃易爆、毒性大、会危害人体的中枢神经和造血系统，应予以重点分析监测。

大气中的苯系物一般以蒸气的形式分散在空气中。

空气中的苯系物或有机蒸气经活性碳采集浓缩•(苯等可在较高浓度下直接进样进行色谱分析)，以二硫化碳解吸，以适当的色谱分离拄分离，用FID检测器进行检测。

以色谱保留时间定性，色谱峰高或峰面积定量。

三﹑设备与药品1.•活性碳管用长70mm，内径4mm，外径6mm的玻璃管，其中装两部分20～40目椰子壳活性碳，•中间用2mm氨基甲酸乙酯泡沫塑料隔开，玻璃管两端用火熔封。

活性碳在装关前于600℃通氮气处理1小时。

管中前部装100mg，后部装50mg活性碳。

后部活性碳外边用3mm氨基甲酸乙酯泡沫塑料固定；而前部活性碳的外边则用硅烷化的玻璃棉固定。

活性碳管的阻力当流量为1l/min，须在3.3KPa以下。

2.采样泵；流量计(0～0.5l/min)；具塞刻度试管(1mL)；3.气相色谱仪附FID检测器。

4.色谱纯的苯、甲苯等有机物标准样品；二硫化碳。

四﹑分析方法1.试样的采集临采样前打开活性碳管两端，将管连接在采样泵上，注意活性碳少的一端接采样泵，并垂直放置，以0.2l/min的速度抽取1～10l空气。

采样后将管的两端套上塑料帽，尽快分析。

否则应冷藏保存。

在采样的同时做一空白管，此管除不抽气外，按样品管同样操作。

2.•色谱条件色谱柱：•2.5%邻苯二甲酸二壬酯＋2.5%有机澡土-34涂于Chromosorb W AW DMCS,60-80目；柱温：80～90℃;汽化室和检测器温度：250℃;载气(氮气):50mL/min；空气：500mL/min；氢气:50mL/min。
